IEC 61300-3-6:1997/AMD1:1998

Amendment 1 - Fibre optic interconnecting devices and passive components - Basic test and measurement procedures - Part 3-6: Examinations and measurements - Return loss

Amendement 1 - Dispositifs d'interconnection et composants passifs à fibres optiques - Méthodes fondamentales d'essais et de mesures - Partie 3-6: Examens et mesures - Puissance réfléchie

General Information

• Status: Published
• Publication Date: 25-Feb-1998
• ICS: 33.180.20 - Fibre optic interconnecting devices
• Technical Committee: SC 86B - Fibre optic interconnecting devices and passive components
• Drafting Committee: WG 4 - TC 86/SC 86B/WG 4
• Current Stage: DELPUB - Deleted Publication
• Completion Date: 07-Feb-2003

Relations

• Amends: IEC 61300-3-6:1997 - Fibre optic interconnecting devices and passive components - Basic test and measurement procedures - Part 3-6: Examinations and measurements - Return loss
• Effective Date: 05-Sep-2023
• Revised: IEC 61300-3-6:2003 - Fibre optic interconnecting devices and passive components - Basic test and measurement procedures - Part 3-6: Examinations and measurements - Return loss
• Effective Date: 05-Sep-2023

Standards Content (Sample)

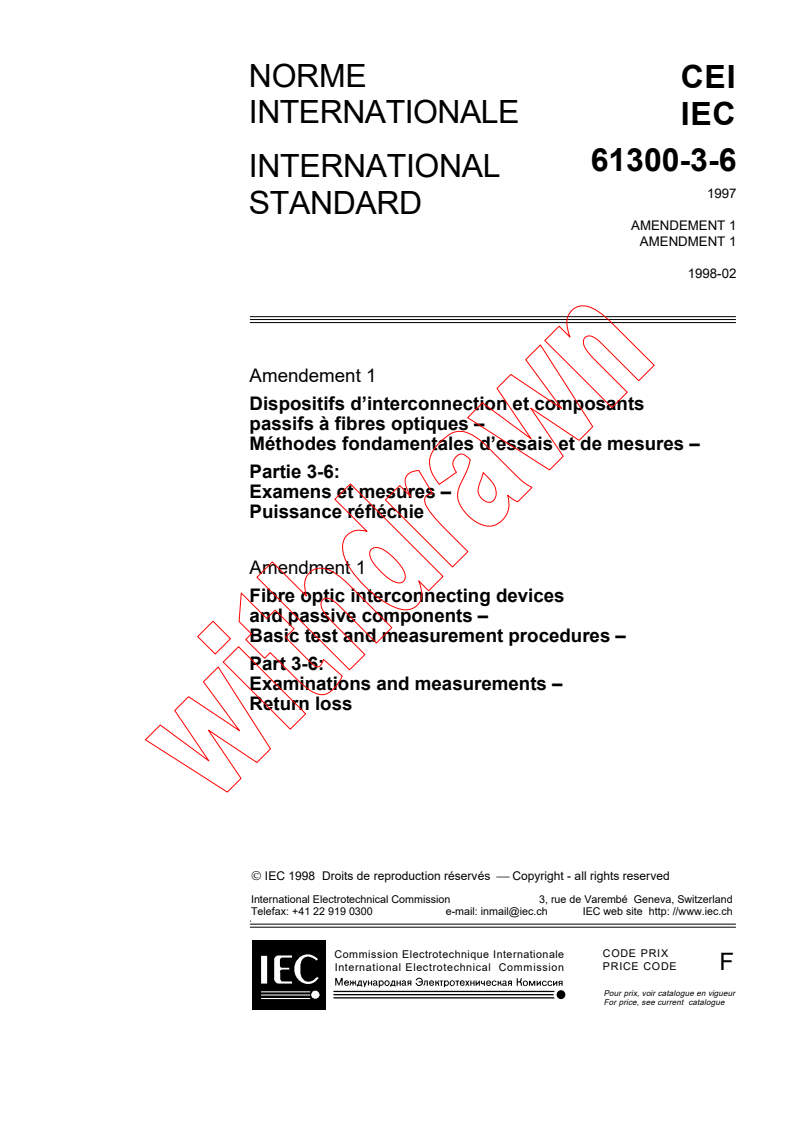

NORME CEI
INTERNATIONALE
IEC
61300-3-6
INTERNATIONAL
STANDARD
AMENDEMENT 1
AMENDMENT 1
1998-02
Amendement 1
Dispositifs d’interconnection et composants
passifs à fibres optiques –
Méthodes fondamentales d’essais et de mesures –
Partie 3-6:
Examens et mesures –
Puissance réfléchie
Amendment 1
Fibre optic interconnecting devices
and passive components –
Basic test and measurement procedures –
Part 3-6:
Examinations and measurements –
Return loss
 IEC 1998 Droits de reproduction réservés  Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: [phone] e-mail: [e-mail] IEC web site http: //www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
F
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 61300-3-6 amend.1 © CEI:1998

AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 86B: Dispositifs d’interconnexion et
composants passifs à fibres optiques, du comité d’études 86 de la CEI: Fibres optiques.

Le texte de cet amendement est issu des documents suivants:

FDIS Rapport de vote
86B/1044/FDIS 86B/1077/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l’approbation de cet amendement.
–––––––––
Page 2
SOMMAIRE
Ajouter, sous l’article 3, le titre du paragraphe suivant:
3.4 Mesures avec réflectométrie optique de faible cohérence (OLCR)
Ajouter, sous l’article 4, le titre du paragraphe suivant:
4.3 Mesures de la puissance réfléchie avec un OLCR
Ajouter, sous l’article 5, le titre du paragraphe suivant:
5.3 Mesures de la puissance réfléchie avec un OLCR
Page 6
1 Généralités
1.1 Domaine d’application et objet
Ajouter le nouvel alinéa suivant:
Le but de la présente procédure consiste à mesurer les profils de réflexion de dispositifs à
fibres optiques monomodes, présentant une définition spatiale micrométrique et une gamme
dynamique élevée, en utilisant une interférence optique de faible cohérence.

61300-3-6 Amend.1 © IEC:1998 – 3 –

FOREWORD
This amendment has been prepared by subcommittee 86B: Fibre optic interconnecting devices
and passive components, of IEC technical committee 86: Fibre optics.

The text of this standard is based on the following documents:

FDIS Report on voting
86B/1044/FDIS 86B/1077/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
–––––––––
Page 3
CONTENTS
Add, under clause 3, the title of the following subclause:
3.4 Measurements with optical low coherence reflectometry (OLCR)
Add, under clause 4, the title of the following subclause:
4.3 Measurements of return loss with OLCR
Add, under clause 5, the title of the following subclause:
5.3 Return loss measurement with OLCR
Page 7
1 General
1.1 Scope and object
Add the following new paragraph:
The purpose of this procedure is to measure reflection profiles of single-mode optical devices
with a micrometer spatial resolution and a high dynamic range by using optical low coherence
interference.
– 4 – 61300-3-6 amend.1 © CEI:1998

2 Description générale
Ajouter le nouvel alinéa suivant:

Cette procédure additionnelle décrit la mesure des profils de réflexion de dispositifs à fibres
optiques monomodes présentant une définition spatiale inférieure à 1 mm et une gamme

dynamique supérieure à 90 dB. Le profil de réflexion est défini comme la répartition des

réflexions au niveau de faces terminales individuelles et/ou de points connectés dans des

dispositifs à fibres optiques monomodes. Lorsque la réflexion au niveau d'un point particulier

est –R (dB), la perte par réflexion au niveau de ce point est donnée par R (dB). Cette

procédure permet de mesurer la réflexion en un point donné en détectant la puissance d'un

signal de battement produit par une interférence optique entre la lumière réfléchie et la lumière
de référence. Lorsqu'on analyse un composant avec des réflexions dispersées, chaque
réflexion peut être identifiée et localisée, si la séparation entre elles est supérieure à la
définition spatiale du système de mesure. Cette méthode est appelée réflectométrie optique de
faible cohérence (OLCR).
3 Matériel et symboles
Ajouter, à la page 10, le nouveau texte suivant:
3.4 Mesures avec réflectométrie optique de faible cohérence (OLCR)
L'appareillage comprend les éléments suivants:
3.4.1 Source lumineuse S
La source est une source lumineuse continue à large bande avec accès de sortie optique.
3.4.2 Dispositif de couplage BD
Le dispositif de couplage sépare la puissance optique entre l'accès d'entrée et les accès de
signaux et de référence, et couple les puissances lumineuses entre ces accès et l'accès de
sortie.
3.4.3 Ligne à retard optique ODL
L'ODL modifie de façon linéaire le temps de retard de la lumière de référence.
Une ODL classique est composée d'un collimateur «L» permettant la mise en parallèle du

faisceau lumineux et d'un réflecteur «R» monté sur un étage de transposition.

61300-3-6 Amend.1 © IEC:1998 – 5 –

2 General description
Add the following new paragraph:

This additional procedure describes the measurement of reflection profiles of single-mode

optical devices with a spatial resolution of less than 1 mm and a dynamic range greater than

90 dB. The reflection profile is defined as a distribution of reflections at individual endfaces

and/or connected points in single-mode optical devices. When the reflection at a particular
point is –R (dB), the return loss at this point is given by R (dB). This procedure measures the

reflection at a point by detecting the power of a beat signal produced by optical interference

between the reflected light and the reference light. When a component with dispersed

reflections is analyzed, each reflection can be identified and located, provided their separation
is greater than the spatial resolution of the measurement system. This method is called optical
low coherence reflectometry (OLCR).
3 Apparatus and symbols
Add, on page 11, the following new text:
3.4 Measurements with optical low coherence reflectometry (OLCR)
The apparatus consists of:
3.4.1 Light source S
The source is a broadband CW light source with a fibre output port.
3.4.2 Branching device BD
The BD splits light power from the input port to the signal and reference ports and couples light
power from those ports into output port.
3.4.3 Optical delay line ODL
The ODL changes the time delay of the reference light linearly.
A conventional ODL is composed of a collimator "L" to make the light beam parallel and a
reflector "R" mounted on a translation stage.

– 6 – 61300-3-6 amend.1 © CEI:1998

Source Dispositif
S à l'essai
Accès aux
signaux
Dispositif de
couplage BD
R
Accès de
référence L
Détecteur
D
Ligne à retard
à fibre optique
Etage de
transposition
Unité de traitement
informatique
Ligne à retard
optique ODL
Figure 7 – Exemple de réflectomètre de faible cohérence
3.4.4 Détecteur optique D
Le détecteur doit être connecté à une extrémité de sortie du dispositif de couplage.
On doit utiliser un détecteur présentant une gamme dynamique suffisante. Le courant photo-
électrique du détecteur est injecté dans l'unité de traitement informatique.
3.4.5 Interface
L'interface réalise la connexion du système de mesure au dispositif à l’essai DUT.
3.4.6 Unité de traitement informatique
L'unité de traitement informatique collecte et traite les données provenant de D et contrôle le
retard optique de la lumière de référence.
La description de l’appareillage donnée à la figure 7 indique seulement le principe corres-

pondant à la méthode.
NOTE – Il est nécessaire, pour un système de mesure réel, d'appliquer diverses modifications, par exemple pour
réaliser une mesure indépendamment de l'état de polarisation du signal rétroréfléchi.

61300-3-6 Amend.1 © IEC:1998 – 7 –

Device
Source
under
S
test
Signal port
Branching
device BD
R
Reference
L
port
Detector
D
Fibre delay
line
Translation
stage
Data processing
unit
Optical delay
line ODL
Figure 7 – Example of a low coherence reflectometer
3.4.4 Optical detector D
The detector shall be connected to an output end of the branching device.
A detector shall be used, which has sufficient dynamic range. The photocurrent of the detector
is fed into the data processing unit.
3.4.5 Interface
The interface connects the measurement system to the device under test DUT.
3.4.6 Data processing unit
The data processing unit collects and processes data from D and controls the optical delay of
the reference light.
The description of the apparatus shown in figure 7 indicates only the principle of the method.

NOTE – A practical measuring system needs to use various modifications, for example to make a measurement
independently of the state of polarization of the returning signal.

– 8 – 61300-3-6 amend.1 © CEI:1998

Page 12
4 Procédure
Ajouter, à la page 22, le nouveau texte suivant:

4.3 Mesure de la puissance réfléchie avec un OLCR

4.3.1 Un réflecteur dont la valeur de puissance réfléchie R est connue, est connecté au

moyen d’une fibre monomode à l'accès de signaux. R prend une valeur type de 0 dB du fait

d'une réflexion totale ou de 15 dB au niveau de la face terminale de la fibre.
4.3.2 Une autre fibre monomode, dont la longueur est approximativement égale à celle d'une
fibre monomode type, est connectée (ligne à retard à fibre optique) à un accès de référence.
4.3.3 Le retard optique est modifié de façon linéaire. Dans le cas d'une ODL classique, le
réflecteur est transposé à vitesse constante.
4.3.4 La fréquence de détection à la sortie de D est réglée sur la fréquence du signal de
battement produit au cours de la transposition en miroir.
4.3.5 La sortie de D est échantillonnée et enregistrée dans l'unité de traitement informatique
(dans une unité dB) comme une fonction du retard optique obtenu à partir de la position du
réflecteur dans le cas d'une ODL classique. La valeur crête des données est calculée en tant
que –G (dB) par l'unité de traitement.
4.3.6 Le dispositif à l’essai est connecté à l'accès de signaux à la place du réflecteur connu.
Si nécessaire, la fibre monomode connectée à la sortie de référence peut être changée pour
être approximativement égale à la longueur de la fibre amorce du dispositif à l’essai.
4.3.7 Une procédure identique à celle décrite de 4.3.3 à 4.3.5 est réalisée de nouveau. A
l'issue de cette procédure, la crête du signal en un point donné du dispositif à l’essai est
mesurée et représentée par –G (dB).
4.3.8 La puissance réfléchie du DUT est calculée en utilisant les valeurs suivantes
R = R + (G – G ) (14)
0 0
Page 22
5 Détails à spécifier
Ajouter, page 24, le nouveau texte suivant:
5.3 Mesure de la puissance réfléchie avec un OLCR
Les détails suivants, s'ils sont applicables, doivent être spécifiés dans la spécification
applicable :
– largeur spectrale et puissance de sortie de la source lumineuse;
– perte excédentaire and variation de la longueur d'onde en fonction du rapport de division de
puissance du dispositif de couplage BD;

61300-3-6 Amend.1 © IEC:1998 – 9 –

Page 13
4 Procedure
Add, on page 23, the following new text:

4.3 Measurement of return loss with OLCR

4.3.1 A reflector whose return loss value R is known is connected via a length of single-
mode fibre to the signal port. A typical value of R is 0 dB due to total reflection, or 15 dB at an

endface of the fibre.
4.3.2 Another single-mode fibre, whose length is approximately equal to the standard single-
mode fibre, is connected (fibre delay line) to a reference port.
4.3.3 Optical delay is changed linearly. In the case of a conventional ODL, the reflector is
translated at a constant speed.
4.3.4 The detection frequency of the output of D is adjusted to the frequency of the beat
signal produced during mirror translation.
4.3.5 The output from D is sampled and stored in the data processing unit as a function of the
optical delay which is obtained from the position of the reflector in the case of conventional
ODL. The peak value of the data is calculated as –G (dB) by the processing unit.
4.3.6 The DUT is connected to the signal port in place of the known reflector. If necessary,
the single-mode fibre connected to the reference port is changed to be approximately equal to
the pigtail length of the DUT.
4.3.7 The same procedure from 4.3.3 to 4.3.5 is carried out again. After completing this
procedure, the signal peak for a desired point in the DUT is measured to be –G (dB).
4.3.8 The return loss of the DUT is calculated by using these values as follows:
R = R + (G – G ) (14)
0 0
Page 23
5 Details to be specified
Add, on page 25, the following new text:
5.3 Return loss measurement with OLCR
The following details, as applicable, shall be specified in the relevant specification:
– spectral width and output power from the light source;
– excess loss and wavelength dependence of the power splitting ratio of the branching device
BD;
– 10 – 61300-3-6 amend.1 © CEI:1998

– retard total (transposition totale de l'étage en ODL classique);

– linéarité du détecteur optique;

– dispersion du guide d'ondes utilisé dans le système de mesure;

– immunité du système de mesure à la polarisation.

–––––––––
61300-3-6 Amend.1 © IEC:1998 – 11 –

– total delay (total translation of the stage in conventional ODL);

– linearity of optical detector;

– dispersion of the waveguide used in the measurement system;

– immunity of the measurement system against polarization.

–––––––––
Publications de la CEI préparées IEC publications prepared

par le Comité d’Etudes n° 86 by Technical Committee No. 86

60793:— Fibres optiques. 60793:— Optical fibres.

60793-1 (1992) Partie 1: Spécification générique. 60793-1 (1992) Part 1: Generic specification.

60793-1-1 (1995) Partie 1: Spécification générique – Section 1: 60793-1-1 (1995) Part 1: Generic specification – Section 1: General.

Généralités.
60793-1-2 (1995) Partie 1: Spécification générique – Section 2: 60793-1-2 (1995) Part 1:
...
