ISO 10145-2:2016

End mills with brazed helical hardmetal tips - Part 2: Dimensions of end mills with 7/24 taper shank

ISO 10145-2:2016 specifies the general dimensions of end mills with brazed helical hardmetal tips, with 7/24 taper shank. The following two types of end mills with 7/24 taper shank are specified: - end mills with 7/24 taper shank for manual changing; - end mills with 7/24 taper shank for automatic tool changers. ISO 10145-2:2016 applies to right-hand and left-hand end mills, irrespective of helix angle and number of flutes.

Fraises cylindriques deux tailles à plaquettes hélicoïdales en métaux-durs, brasées — Partie 2: Dimensions des fraises à queue cône 7/24

ISO 10145-2:2016 prescrit les dimensions générales des fraises cylindriques deux tailles à plaquettes hélicoïdales en métaux-durs, brasées, à queue cône 7/24. Les deux types suivants de fraises à queue cône 7/24 sont spécifiés: - fraises à queue cône 7/24 pour changement manuel; - fraises à queue cône 7/24 pour changement automatique d'outil. ISO 10145-2:2016 s'applique aux fraises à droite et à gauche, quel que soit leur angle d'hélice et leur nombre de dents.

General Information

• Status: Published
• Publication Date: 06-Mar-2016
• ICS: 25.100.20 - Milling tools
• Technical Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Drafting Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Current Stage: 9093 - International Standard confirmed
• Start Date: 21-Jun-2021
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 10145-2:1993 - End mills with brazed helical hardmetal tips - Part 2: Dimensions of end mills with 7/24 taper shank
• Effective Date: 04-Nov-2015

Overview

ISO 10145-2:2016 specifies the general dimensions of end mills with brazed helical hardmetal (carbide) tips that use a 7/24 taper shank. It covers two shank types - end mills for manual changing (in accordance with ISO 297) and end mills for automatic tool changers (in accordance with ISO 7388‑1). The standard applies to both right‑hand and left‑hand end mills and is independent of helix angle and number of flutes.

Key topics and requirements

• Scope and applicability
  • Dimensions apply specifically to end mills with brazed helical hardmetal tips and a 7/24 taper shank.
  • Both manual-change and automatic-tool‑changer variants are included.
• Dimensional specification
  • Primary dimensions are given graphically (Figure 1) and numerically in Table 1 (overall length, protruding length/depth of cut, cutting diameter and related sizes) for the defined shank/taper options.
  • Taper designations align with existing tool shank standards (taper no. 40 and 50 shown in the document).
• Interoperability and data mapping
  • Annex A (informative) maps ISO 10145-2 designations to preferred symbols in the ISO 13399 tooling data format (useful for digital tool data exchange and CAM/CNC systems).
• Normative references
  • ISO 297 (7/24 tapers for tool shanks for manual changing)
  • ISO 7388‑1 (tool shanks with 7/24 taper for automatic tool changers - dimensions and designation)

Applications and who uses this standard

ISO 10145-2:2016 is practical for organizations and professionals who need consistent, compatible end mills with 7/24 taper shanks:

• Cutting tool manufacturers - for designing and producing end mills with standardized shank dimensions.
• Machine tool and spindle manufacturers - to ensure toolholder and spindle compatibility.
• CNC programmers and CAM engineers - to correctly model tool geometry and protrusion limits.
• Toolroom, procurement and maintenance teams - for specifying and ordering compatible manual or automatic-change end mills.
• Quality and inspection - for verifying conformance to dimensional requirements.

Related standards

• ISO 297 - 7/24 tapers for tool shanks for manual changing (referenced for Type 1 tools)
• ISO 7388‑1 - Tool shanks with 7/24 taper for automatic tool changers (referenced for Type 2 tools)
• ISO 13399 - Cutting tool data representation; Annex A of ISO 10145-2 maps ISO 10145 identifiers to ISO 13399 properties for digital tool data exchange

Keywords: ISO 10145-2, end mills, brazed helical hardmetal tips, 7/24 taper shank, dimensions, ISO 297, ISO 7388‑1, ISO 13399, tool shank, automatic tool changer.

Standards Content (Sample)

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 10145-2
ISO/TC 29/SC 9
End mills with brazed helical
Secretariat: DIN
hardmetal tips —
Voting begins
on: 2015-10-16
Part 2:
Voting terminates
Dimensions of end mills with 7/24
on: 2015-12-16
taper shank
Fraises cylindriques deux tailles à plaquettes hélicoïdales en métaux-
durs, brasées —
Partie 2: Dimensions des fraises à queue cône 7/24
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO-
ISO/FDIS 10145-2:2015(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN-
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2015

ISO/FDIS 10145-2:2015(E)
© ISO 2015, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2015 – All rights reserved

ISO/FDIS 10145-2:2015(E)
Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Dimensions . 1
Annex A (informative) Relationship between designations in this part of ISO 10145and
ISO 13399 . 3
ISO/FDIS 10145-2:2015(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introdu
...

INTERNATIONAL ISO
STANDARD 10145-2
Second edition
2016-03-01
End mills with brazed helical
hardmetal tips —
Part 2:
Dimensions of end mills with 7/24
taper shank
Fraises cylindriques deux tailles à plaquettes hélicoïdales en métaux-
durs, brasées —
Partie 2: Dimensions des fraises à queue cône 7/24
Reference number
©
ISO 2016
© ISO 2016, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2016 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Dimensions . 1
Annex A (informative) Relationship between designations in this part of ISO 10145 and
ISO 13399 . 3
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an expl
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 10145-2
ISO/TC 29/SC 9
Fraises cylindriques deux tailles à
Secrétariat: DIN
plaquettes hélicoïdales en métaux-
Début de vote:
2015-10-16 durs, brasées —
Vote clos le:
Partie 2:
2015-12-16
Dimensions des fraises à queue cône
7/24
End mills with brazed helical hardmetal tips —
Part 2: Dimensions of end mills with 7/24 taper shank
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 10145-2:2015(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2015
ISO/FDIS 10145-2:2015(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2015, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2015 – Tous droits réservés

ISO/FDIS 10145-2:2015(F)
Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Dimensions . 1
Annexe A (informative) Relation entre les désignations de la présente partie de l’ISO 10145
et l’ISO 13399 . 3
ISO/FDIS 10145-2:2015(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevet
...

NORME ISO
INTERNATIONALE 10145-2
Deuxième édition
2016-03-01
Fraises cylindriques deux tailles à
plaquettes hélicoïdales en métaux-
durs, brasées —
Partie 2:
Dimensions des fraises à queue cône
7/24
End mills with brazed helical hardmetal tips —
Part 2: Dimensions of end mills with 7/24 taper shank
Numéro de référence
©
ISO 2016
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2016 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Dimensions . 1
Annexe A (informative) Relation entre les désignations de la présente partie de l’ISO 10145
et l’ISO 13399 . 3
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

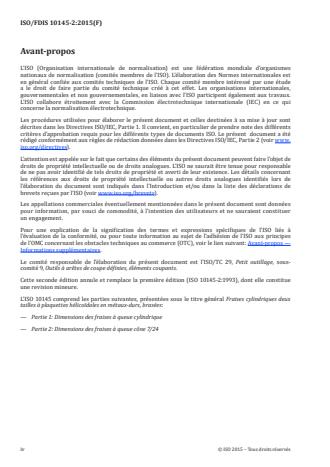

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer
un engagement.
Pour une explication de la signification des termes et expressi
...
