Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 15877-1
Second edition
2009-03-15


Plastics piping systems for hot and cold
water installations — Chlorinated
poly(vinyl chloride) (PVC-C) —
Part 1:
General
Systèmes de canalisations en plastique pour les installations d’eau
chaude et froide — Poly(chlorure de vinyle) chloré (PVC-C) —
Partie 1: Généralités





Reference number
ISO 15877-1:2009(E)
©
ISO 2009

---------------------- Page: 1 ----------------------
ISO 15877-1:2009(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe’s licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe’s licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT


©  ISO 2009
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland

ii © ISO 2009 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 15877-1:2009(E)
Contents Page
Foreword. iv
Introduction . vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions, symbols and abbreviated terms . 2
3.1 Terms and definitions. 2
3.2 Symbols and abbreviated terms . 5
4 Classification of service conditions . 7
5 Material . 8
5.1 General. 8
5.2 Density . 8
5.3 Chlorine content . 8
5.4 Hydrostatic stress properties. 8
5.5 Verification of the malfunction temperature . 8
5.6 Influence on water intended for human consumption. 8
5.7 Reprocessable and recycable material . 9
Annex A (normative) Test method for the verification of the malfunction temperature, T , of
mal
PVC-C, Type-I material.10
Bibliography . 12

© ISO 2009 – All rights reserved iii

---------------------- Page: 3 ----------------------

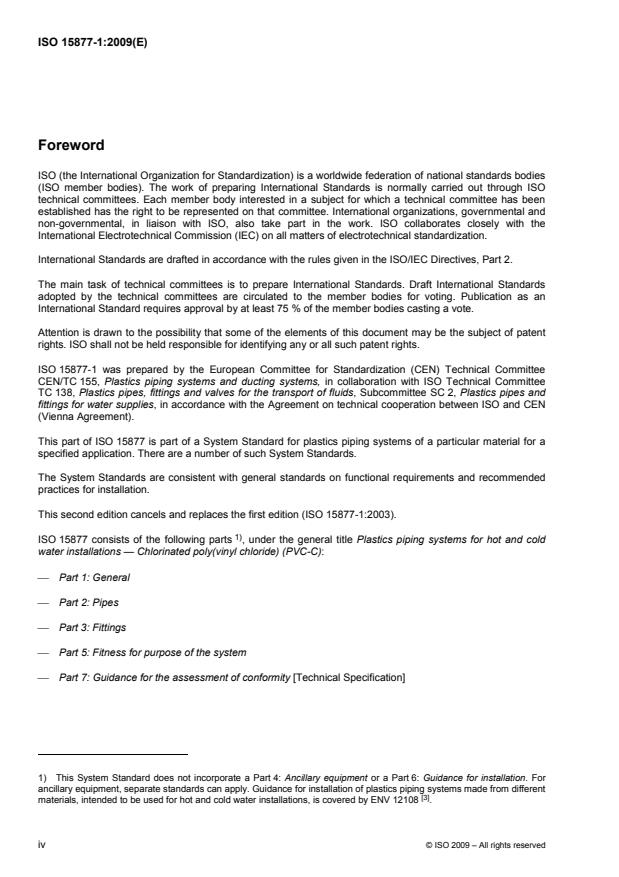

ISO 15877-1:2009(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 15877-1 was prepared by the European Committee for Standardization (CEN) Technical Committee
CEN/TC 155, Plastics piping systems and ducting systems, in collaboration with ISO Technical Committee
TC 138, Plastics pipes, fittings and valves for the transport of fluids, Subcommittee SC 2, Plastics pipes and
fittings for water supplies, in accordance with the Agreement on technical cooperation between ISO and CEN
(Vienna Agreement).
This part of ISO 15877 is part of a System Standard for plastics piping systems of a particular material for a
specified application. There are a number of such System Standards.
The System Standards are consistent with general standards on functional requirements and recommended
practices for installation.
This second edition cancels and replaces the first edition (ISO 15877-1:2003).
1)
ISO 15877 consists of the following parts , under the general title Plastics piping systems for hot and cold
water installations — Chlorinated poly(vinyl chloride) (PVC-C):
⎯ Part 1: General
⎯ Part 2: Pipes
⎯ Part 3: Fittings
⎯ Part 5: Fitness for purpose of the system
⎯ Part 7: Guidance for the assessment of conformity [Technical Specification]

1) This System Standard does not incorporate a Part 4: Ancillary equipment or a Part 6: Guidance for installation. For
ancillary equipment, separate standards can apply. Guidance for installation of plastics piping systems made from different
[3]
materials, intended to be used for hot and cold water installations, is covered by ENV 12108 .
iv © ISO 2009 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 15877-1:2009(E)
At the date of publication of this part of ISO 15877, System Standards Series for piping systems of other
plastics materials used for the same application are the following:
ISO 15874 (all parts), Plastics piping systems for hot and cold water installations ― Polypropylene (PP)
ISO 15875 (all parts), Plastics piping systems for hot and cold water installations ― Crosslinked polyethylene
(PE-X)
ISO 15876 (all parts), Plastics piping systems for hot and cold water installations ― Polybutylene (PB)
2)
ISO 22391:— (all parts), Plastics piping systems for hot and cold water installations ― Polyethylene of
raised temperature resistance (PE-RT)

2) To be published. (Revisions of ISO 22391-1:2007, ISO 22391-2:2007, ISO 22391-3:2007, ISO 22391-5:2007.)
© ISO 2009 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO 15877-1:2009(E)
Introduction
The System Standard, of which this is Part 1, specifies the requirements for a piping system when made from
chlorinated poly(vinyl chloride) (PVC-C). The piping system is intended to be used for hot and cold water
installations and for heating system installations.
In respect of potential adverse effects on the quality of water intended for human consumption caused by the
product covered by ISO 15877, the following are relevant.
a) This part of ISO 15877 provides no information as to whether the product may be used without restriction
in any of the Member States of the EU or EFTA.
b) It should be noted that, while awaiting the adoption of verifiable European criteria, existing national
regulations concerning the use and/or the characteristics of this product remain in force.
When using solvent cement, relevant national safety rules or regulations concerning their use (e.g. protection
of workers) are to be observed.
Requirements and test methods for components of the piping system are specified in ISO 15877-2 and
ISO 15877-3. Characteristics for fitness for purpose (mainly for joints) are covered in ISO 15877-5.
ISO/TS 15877-7 gives guidance for the assessment of conformity.
This part of ISO 15877 specifies the general aspects of the plastics piping system.

vi © ISO 2009 – All rights reserved

---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 15877-1:2009(E)

Plastics piping systems for hot and cold water installations —
Chlorinated poly(vinyl chloride) (PVC-C) —
Part 1:
General
1 Scope
This part of ISO 15877 specifies the general requirements of chlorinated poly(vinyl chloride) (PVC-C) piping
systems intended to be used for hot and cold water installations within buildings for the conveyance of water,
whether or not intended for human consumption (domestic systems) and for heating systems, under design
pressures and temperatures appropriate to the class of application (see Table 1).
This part of ISO 15877 covers a range of service conditions (classes of application), design pressures and
pipe dimension classes. For values of T , T and T in excess of those in Table 1, this part of ISO 15877
D max mal
does not apply.
NOTE It is the responsibility of the purchaser or specifier to make the appropriate selections from these aspects,
taking into account their particular requirements and any relevant national regulations and installation practices or codes.
It also specifies the test parameters for the test methods referred to in this part of ISO 15877.
In conjunction with the other parts of ISO 15877, it is applicable to PVC-C pipes and fittings, their joints and
joints with components of other plastics and non-plastics materials intended to be used for hot and cold water
installations.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 472, Plastics ― Vocabulary
ISO 1043-1, Plastics ― Symbols and abbreviated terms ― Part 1: Basic polymers and their special
characteristics
ISO 1158, Plastics ― Vinyl chloride homopolymers and copolymers ― Determination of chlorine content
ISO 1183-1, Plastics ― Methods for determining the density of non-cellular plastics ― Part 1: Immersion
method, liquid pyknometer method and titration method
ISO 9080, Plastics piping and ducting systems ― Determination of the long-term hydrostatic strength of
thermoplastics materials in pipe form by extrapolation
ISO 15877-2:2009, Plastics piping systems for hot and cold water installations ― Chlorinated poly(vinyl
chloride) (PVC-C) ― Part 2: Pipes
ISO 15877-3:2009, Plastics piping systems for hot and cold water installations ― Chlorinated poly(vinyl
chloride) (PVC-C) ― Part 3: Fittings
© ISO 2009 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO 15877-1:2009(E)
3 Terms and definitions, symbols and abbreviated terms
For the purposes of this document, the following terms and definitions, symbols and abbreviated terms apply.
3.1 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 472 and ISO 1043-1 and the
following apply.
3.1.1 Geometrical
3.1.1.1 Nominal size
3.1.1.1.1
nominal size DN
numerical designation of the size of a component, which is a convenient round number, approximately equal
to the manufacturing dimensions
3.1.1.1.2
nominal size DN/OD
nominal size, related to outside diameter
NOTE Nominal size is expressed in millimetres.
3.1.1.2
nominal outside diameter
d
n
specified diameter assigned to a nominal size DN/OD
NOTE 1 According to ISO 15877, the nominal outside diameter, d , of a pipe or spigot end of a fitting is equal to its
n
minimum mean outside diameter, d .
em,min
NOTE 2 Nominal outside diameter is expressed in millimetres.
3.1.1.3
outside diameter
d
e
measured outside diameter through the cross-section at any point of a pipe or spigot end of a fitting, rounded
up to the nearest 0,1 mm
3.1.1.4
mean outside diameter
d
em
measured length of the outer circumference of a pipe or spigot end of a fitting in any cross section divided
by π (≈ 3,142), rounded up to the nearest 0,1 mm
3.1.1.5
minimum mean outside diameter
d
em,min
minimum value of the mean outside diameter as specified for a given nominal size
3.1.1.6
maximum mean outside diameter
d
em,max
maximum value of the mean outside diameter as specified for a given nominal size
2 © ISO 2009 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 15877-1:2009(E)
3.1.1.7
mean inside diameter of socket
d
sm
arithmetic mean of two measured inside diameters perpendicular to each other at the midpoint of the socket
length
3.1.1.8
out-of-roundness
ovality
difference between the measured maximum outside diameter and the measured minimum outside diameter in
the same cross-sectional plane of a pipe or spigot end of a fitting, or the difference between the measured
maximum inside diameter and the measured minimum inside diameter in the same cross-sectional plane of a
socket
3.1.1.9
nominal wall thickness
e
n
numerical designation of the wall thickness of a component, approximately equal to the manufacturing
dimension
NOTE 1 According to ISO 15877, the nominal wall thickness, e , of a pipe or spigot end of a fitting is equal to the
n
specified minimum wall thickne
...

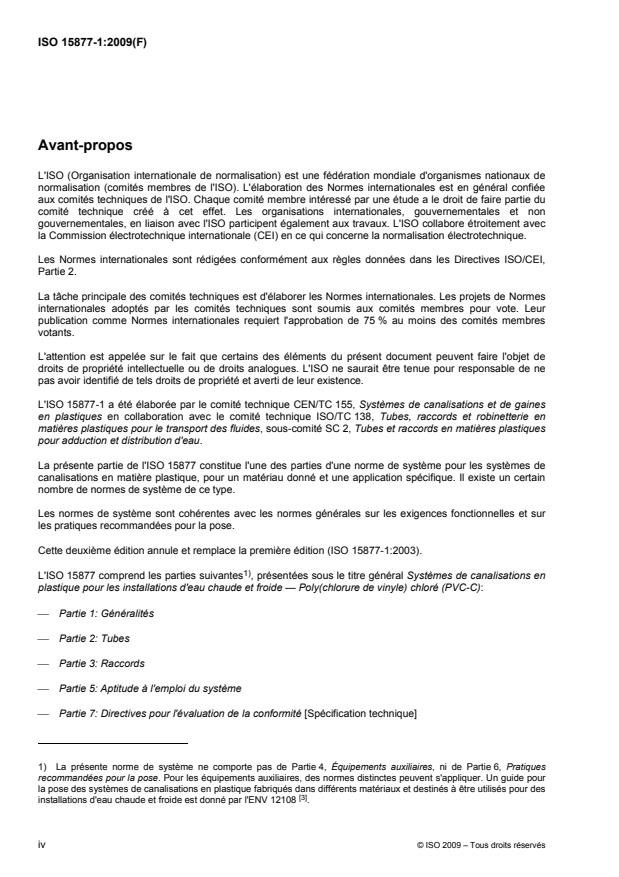

NORME ISO
INTERNATIONALE 15877-1
Deuxième édition
2009-03-15



Systèmes de canalisations en plastique
pour les installations d'eau chaude et
froide — Poly(chlorure de vinyle) chloré
(PVC-C) —
Partie 1:
Généralités
Plastics piping systems for hot and cold water installations —
Chlorinated poly(vinyl chloride) (PVC-C)
Part 1: General





Numéro de référence
ISO 15877-1:2009(F)
©
ISO 2009

---------------------- Page: 1 ----------------------
ISO 15877-1:2009(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse

ii © ISO 2009 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 15877-1:2009(F)
Sommaire Page
Avant-propos. iv
Introduction . vi
1 Domaine d'application. 1
2 Références normatives . 1
3 Termes et définitions, symboles et termes abrégés. 2
3.1 Termes et définitions. 2
3.2 Symboles et termes abrégés . 6
4 Classification des conditions de service . 7
5 Caractéristiques de la matière. 8
5.1 Généralités . 8
5.2 Masse volumique. 9
5.3 Teneur en chlore. 9
5.4 Propriétés de la contrainte hydrostatique . 9
5.5 Vérification de la température de dysfonctionnement. 9
5.6 Influence sur l'eau destinée à la consommation humaine . 9
5.7 Matière rebroyée et recyclée . 9
Annexe A (normative) Méthode d'essai de la vérification de la température de dysfonctionnement,
T , de la résine PVC-C de Type I . 10
mal
Bibliographie . 12

© ISO 2009 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 15877-1:2009(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 15877-1 a été élaborée par le comité technique CEN/TC 155, Systèmes de canalisations et de gaines
en plastiques en collaboration avec le comité technique ISO/TC 138, Tubes, raccords et robinetterie en
matières plastiques pour le transport des fluides, sous-comité SC 2, Tubes et raccords en matières plastiques
pour adduction et distribution d'eau.
La présente partie de l'ISO 15877 constitue l'une des parties d'une norme de système pour les systèmes de
canalisations en matière plastique, pour un matériau donné et une application spécifique. Il existe un certain
nombre de normes de système de ce type.
Les normes de système sont cohérentes avec les normes générales sur les exigences fonctionnelles et sur
les pratiques recommandées pour la pose.
Cette deuxième édition annule et remplace la première édition (ISO 15877-1:2003).
1)
L'ISO 15877 comprend les parties suivantes , présentées sous le titre général Systèmes de canalisations en
plastique pour les installations d'eau chaude et froide — Poly(chlorure de vinyle) chloré (PVC-C):
⎯ Partie 1: Généralités
⎯ Partie 2: Tubes
⎯ Partie 3: Raccords
⎯ Partie 5: Aptitude à l'emploi du système
⎯ Partie 7: Directives pour l'évaluation de la conformité [Spécification technique]

1) La présente norme de système ne comporte pas de Partie 4, Équipements auxiliaires, ni de Partie 6, Pratiques
recommandées pour la pose. Pour les équipements auxiliaires, des normes distinctes peuvent s'appliquer. Un guide pour
la pose des systèmes de canalisations en plastique fabriqués dans différents matériaux et destinés à être utilisés pour des
[3]
installations d'eau chaude et froide est donné par l'ENV 12108 .
iv © ISO 2009 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 15877-1:2009(F)
À la date de publication de la présente partie de l'ISO 15877, la série de normes de système pour les
systèmes de canalisations fabriqués en d'autres matières plastiques utilisées pour la même application sont
les suivantes:
ISO 15874 (toutes les parties), Systèmes de canalisations en plastique pour les installations d'eau chaude et
froide — Polypropylène (PP)
ISO 15875 (toutes les parties), Systèmes de canalisations en plastique pour les installations d'eau chaude et
froide — Polyéthylène réticulé (PE-X)
ISO 15876 (toutes les parties), Systèmes de canalisations en plastique pour les installations d'eau chaude et
froide — Polybutène (PB)
2)
ISO 22391:— (toutes les parties), Systèmes de canalisations en plastique pour les installations d'eau
chaude et froide — Polyéthylène de meilleure résistance à la température (PE-RT)

2) À publier. (Révision de l’ISO 22391-1:2007, de l’ISO 22391-2:2007, de l’ISO 22391-3:2007, de l’ISO 22391-5:2007)
© ISO 2009 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 15877-1:2009(F)
Introduction
La norme de système, dont ceci est la Partie 1, spécifie les exigences pour un système de canalisations en
poly(chlorure de vinyle) chloré (PVC-C). Le système de canalisations est destiné aux installations d'eau
chaude et froide et aux installations des systèmes de chauffage.
Pour tenir compte des éventuels effets défavorables sur la qualité de l'eau destinée à la consommation
humaine, causés par le produit relevant de l'ISO 15877
a) la présente partie de l'ISO 15877 ne fournit pas d'information sur les possibles restrictions d'utilisation du
produit dans chacun des états membres de l'UE ou de l'EFTA,
b) il doit être noté que, dans l'attente de l'adoption de critères européens vérifiables, les réglementations
nationales existantes relatives à l'utilisation et aux caractéristiques du produit restent en vigueur.
Lors de collage au solvant, les règles de sécurité nationales en vigueur ou les réglementations concernant
leur utilisation (par exemple protection des ouvriers) sont à respecter.
Les exigences et les méthodes d'essai pour les composants sont spécifiées dans l'ISO 15877-2 et dans
l'ISO 15877-3. Les caractéristiques d'aptitude à l'emploi (principalement pour les assemblages) sont traitées
dans l'ISO 15877-5. L'ISO/TS 15877-7 donne des directives pour l'évaluation de la conformité.
La présente partie de l'ISO 15877 spécifie les aspects généraux des systèmes de canalisations en plastique.

vi © ISO 2009 – Tous droits réservés

---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 15877-1:2009(F)

Systèmes de canalisations en plastique pour les installations
d'eau chaude et froide — Poly(chlorure de vinyle) chloré
(PVC-C) —
Partie 1:
Généralités
1 Domaine d'application
La présente partie de l'ISO 15877 spécifie les exigences générales des systèmes de canalisations en
poly(chlorure de vinyle) chloré (PVC-C) destinés aux installations d'eau chaude et froide à l'intérieur des
bâtiments pour le transport de l'eau, destinée ou non à la consommation humaine (systèmes domestiques) et
aux systèmes de chauffage, à des pressions et à des températures de service correspondant à la classe
d'application (voir Tableau 1).
La présente partie de l'ISO 15877 couvre une gamme de conditions de service (classes d'application), de
pressions de service et de classes de dimension du tube. Lorsque les valeurs de T , T et T dépassent
D max mal
celles du Tableau 1, la présente partie de l'ISO 15877 ne s'applique pas.
NOTE L'acheteur a la responsabilité de réaliser une sélection convenable de ces aspects, en prenant en compte les
exigences particulières et les règles d'installation des réglementations nationales.
Elle spécifie également les paramètres d'essai pour les méthodes d'essai auxquelles il est fait référence dans
la présente partie de l'ISO 15877.
Conjointement avec les autres parties de l'ISO 15877, elle s'applique aux tubes en PVC-C, aux raccords, à
leurs assemblages et aux assemblages avec des composants faits en d'autres matériaux, plastiques ou non
plastiques, pouvant être utilisés avec des installations d'eau chaude et froide.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 472, Plastiques — Vocabulaire
ISO 1043-1, Plastiques — Symboles et termes abrégés — Partie 1: Polymères de base et leurs
caractéristiques spéciales
ISO 1158, Plastiques — Homopolymères et copolymères de chlorure de vinyle — Dosage du chlore
ISO 1183-1, Plastiques — Méthodes de détermination de la masse volumique des plastiques non
alvéolaires — Partie 1: Méthode par immersion, méthode du pycnomètre en milieu liquide et méthode par
titrage
ISO 9080, Systèmes de canalisations et de gaines en matières plastiques — Détermination de la résistance
hydrostatique à long terme des matières thermoplastiques sous forme de tubes par extrapolation
© ISO 2009 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 15877-1:2009(F)
ISO 15877-2:2009, Systèmes de canalisations en plastique pour les installations d'eau chaude et froide —
Poly(chlorure de vinyle) chloré (PVC-C) — Partie 2: Tubes
ISO 15877-3:2009, Systèmes de canalisations en plastique pour les installations d'eau chaude et froide —
Poly(chlorure de vinyle) chloré (PVC-C) — Partie 3: Raccords
3 Termes et définitions, symboles et termes abrégés
Pour les besoins du présent document, les termes et définitions, symboles et termes abrégés suivants
s'appliquent.
3.1 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l'ISO 472 et l'ISO 1043-1 ainsi
que les suivants s'appliquent.
3.1.1 Termes et définitions géométriques
3.1.1.1 Dimension nominale
3.1.1.1.1
dimension nominale DN
désignation numérique de la dimension d'un composant, qui est un nombre rond pratique approximativement
égal à la cote de fabrication
3.1.1.1.2
dimension nominale DN/OD
dimension nominale relative au diamètre extérieur
NOTE La dimension nominale est exprimée en millimètres.
3.1.1.2
diamètre extérieur nominal
d
n
diamètre extérieur attribué à une dimension nominale DN/OD
NOTE 1 Selon l'ISO 15877, le diamètre extérieur nominal, d , du tube ou du bout mâle d'un raccord est égal à son
n
diamètre extérieur moyen minimal, d .
em,min
NOTE 2 Le diamètre extérieur nominal est exprimé en millimètres.
3.1.1.3
diamètre extérieur
d
e
valeur de la mesure du diamètre extérieur dans une section droite en un point quelconque du tube ou du bout
mâle d'un raccord, arrondie au 0,1 mm supérieur le plus proche
3.1.1.4
diamètre extérieur moyen
d
em
valeur de la mesure de la circonférence externe d'un tube ou du bout mâle d'un raccord dans une section
droite quelconque divisée par π (= 3,142), et arrondie au 0,1 mm supérieur le plus proche
3.1.1.5
diamètre extérieur moyen minimal
d
em,min
valeur minimale du diamètre extérieur moyen, spécifiée pour une dimension nominale donnée
2 © ISO 2009 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 15877-1:2009(F)
3.1.1.6
diamètre extérieur moyen maximal
d
em,max
valeur maximale du diamètre extérieur moyen, spécifiée pour une dimension nominale donnée
3.1.1.7
diamètre intérieur moyen d'emboîture
d
sm
moyenne arithmétique de deux diamètres intérieurs mesurés à angle droit l'un de l'autre à mi-longueur de
l'emboîture
3.1.1.8
ovalisation
différence entre les diamètres extérieurs maximal et minimal mesurés dans la même section droite d'un tube
ou d'un bout mâle d'un raccord, ou entre les diamètres intérieurs maximal et minimal mesurés dans la même
section droite d'une emboîture
3.1.1.9
épaisseur nominale de paroi
e
n
désignation numérique de l'épaisseur de paroi d'un composant, approximativement égale à la cote de
fabrication
NOTE 1 Selon l'ISO 15877, l'épaisseur nominale de paroi, e , d'un tube ou d'un bout mâle est égale à l'épaisseur de
n
paroi minimale spécifiée, e .
min
NOTE 2 L'épaisseur nominale de paroi est exprimée en millimètres.
3.1.1.10
épaisseur de paroi
e
valeur de la mesure de l'épaisseur de paroi en un point quelconque de la circonférence d'un composant,
arrondie au 0,1 mm supérieur le plus proche
3.1.
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
