ISO 10552:2014
(Main)Timekeeping instruments — Crowns and sealed tubes — Designs and dimensions
Timekeeping instruments — Crowns and sealed tubes — Designs and dimensions
ISO 10552:2014 specifies designs and dimensions of crowns and sealed tubes and their tolerances. ISO 10552:2014 is applicable to crowns and sealed tubes of mechanical, electromechanical, and electronic wristwatches of water-resistant designs.
Instruments horaires — Couronnes et tubes étanches — Constructions et dimensions
L'ISO 10552:2014 spécifie la construction et les dimensions des couronnes et tubes étanches et leurs tolérances. L'ISO 10552:2014 s'applique aux couronnes et tubes étanches des montres-bracelets mécaniques, électro-mécaniques et électroniques de construction étanche.
General Information
Relations
Buy Standard
Standards Content (Sample)

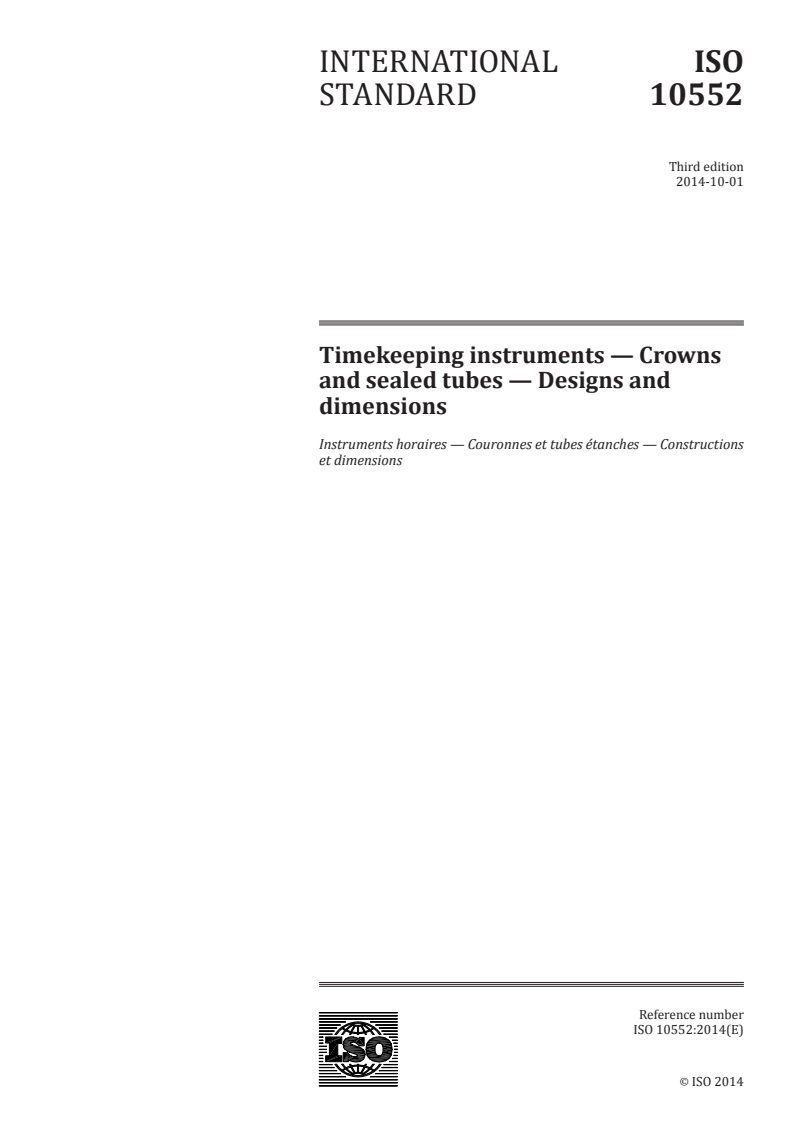

INTERNATIONAL ISO
STANDARD 10552
Third edition
2014-10-01
Timekeeping instruments — Crowns
and sealed tubes — Designs and
dimensions
Instruments horaires — Couronnes et tubes étanches — Constructions
et dimensions
Reference number
ISO 10552:2014(E)
©
ISO 2014
---------------------- Page: 1 ----------------------
ISO 10552:2014(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 10552:2014(E)

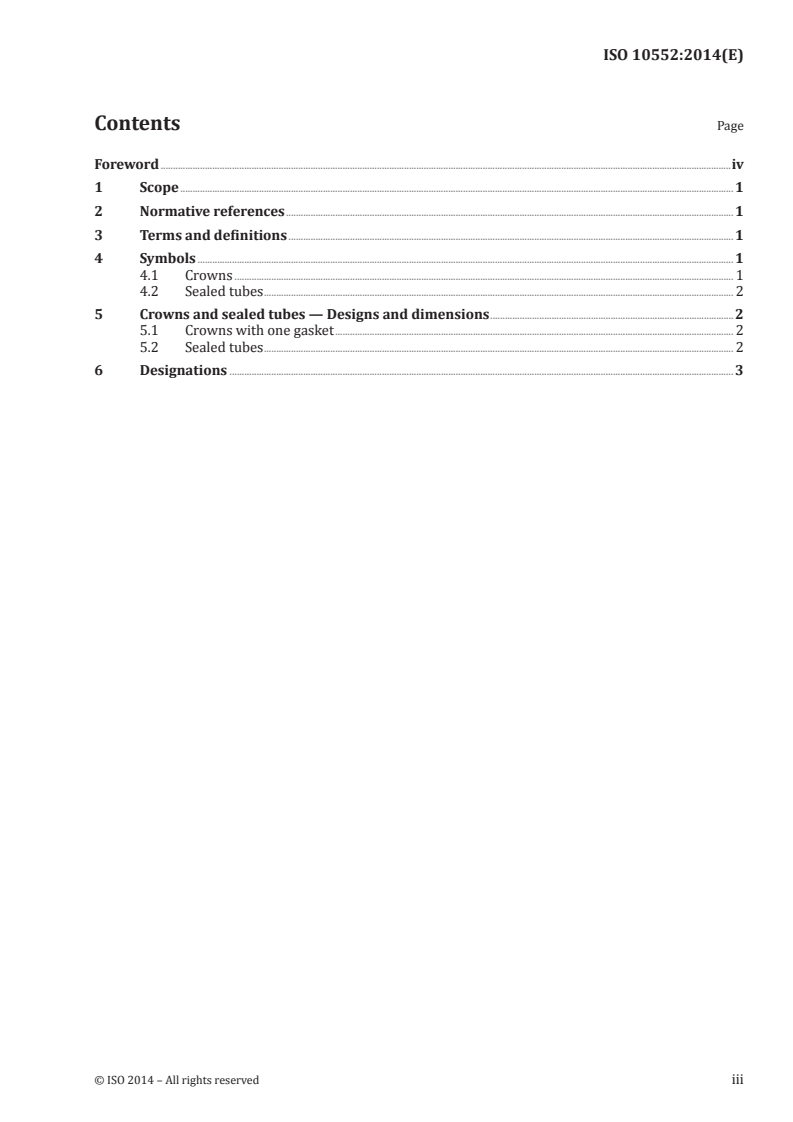

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Symbols . 1
4.1 Crowns . 1
4.2 Sealed tubes . 2
5 Crowns and sealed tubes — Designs and dimensions . 2
5.1 Crowns with one gasket . 2
5.2 Sealed tubes . 2
6 Designations . 3
© ISO 2014 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 10552:2014(E)

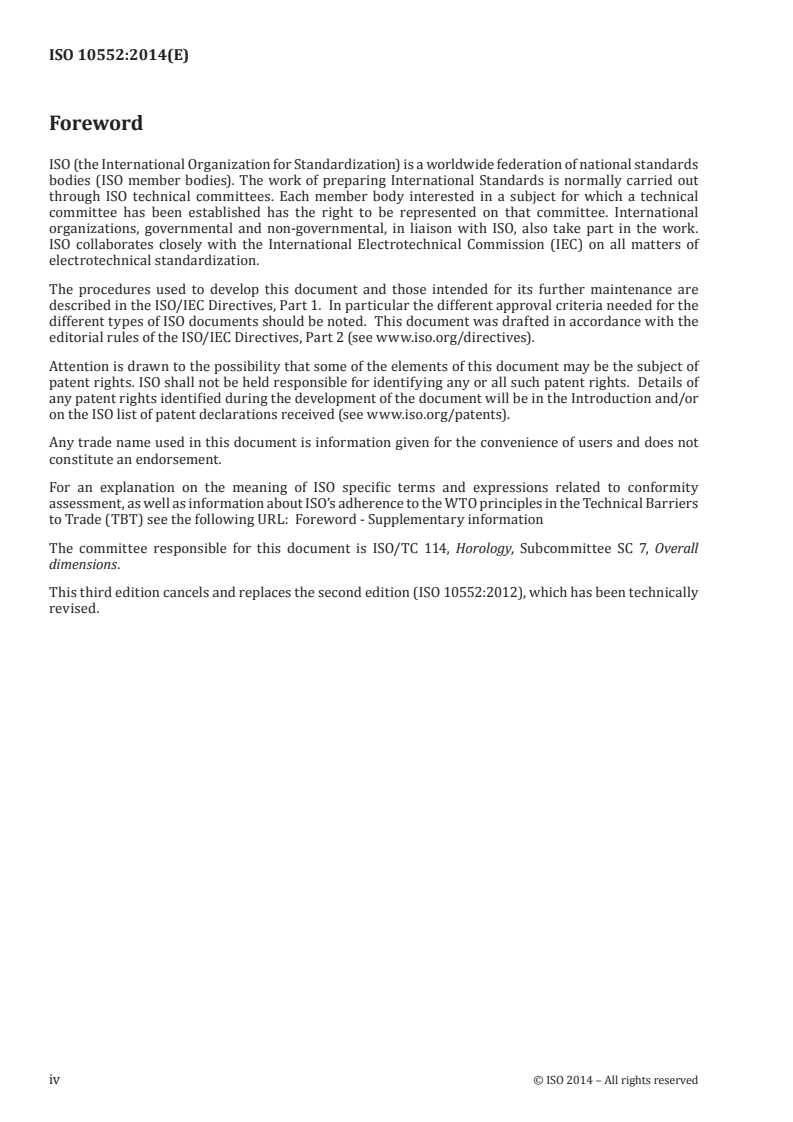

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 114, Horology, Subcommittee SC 7, Overall
dimensions.
This third edition cancels and replaces the second edition (ISO 10552:2012), which has been technically
revised.
iv © ISO 2014 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 10552:2014(E)
Timekeeping instruments — Crowns and sealed tubes —
Designs and dimensions
1 Scope
This International Standard specifies designs and dimensions of crowns and sealed tubes and their
tolerances.
This International Standard is applicable to crowns and sealed tubes of mechanical, electromechanical,
and electronic wristwatches of water-resistant designs.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 286-1, Geometrical product specifications (GPS) — ISO code system for tolerances on linear sizes —
Part 1: Basis of tolerances, deviations and fits
ISO 6426-2, Horological vocabulary — Part 2: Technical and commercial definitions
ISO 22810, Horology — Water-resistant watches
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 6426-2 apply.
4 Symbols
4.1 Crowns
D outer diameter of the crown (types 1, 2, and 3)
1
D diameter of the thread (types 1, 2, and 3)
2
D diameter of the crown hub (types 1, 2, and 3)
3
D countersink reaming diameter for water-resistant tube into the crown (types 1, 2, and 3)
4
C height of the knurled surface (types 1, 2, and 3)
F protrusion of the crown hub (types 1 and 3)
1
F sinking of the crown hub (type 2)
2
F positional dimensi
...

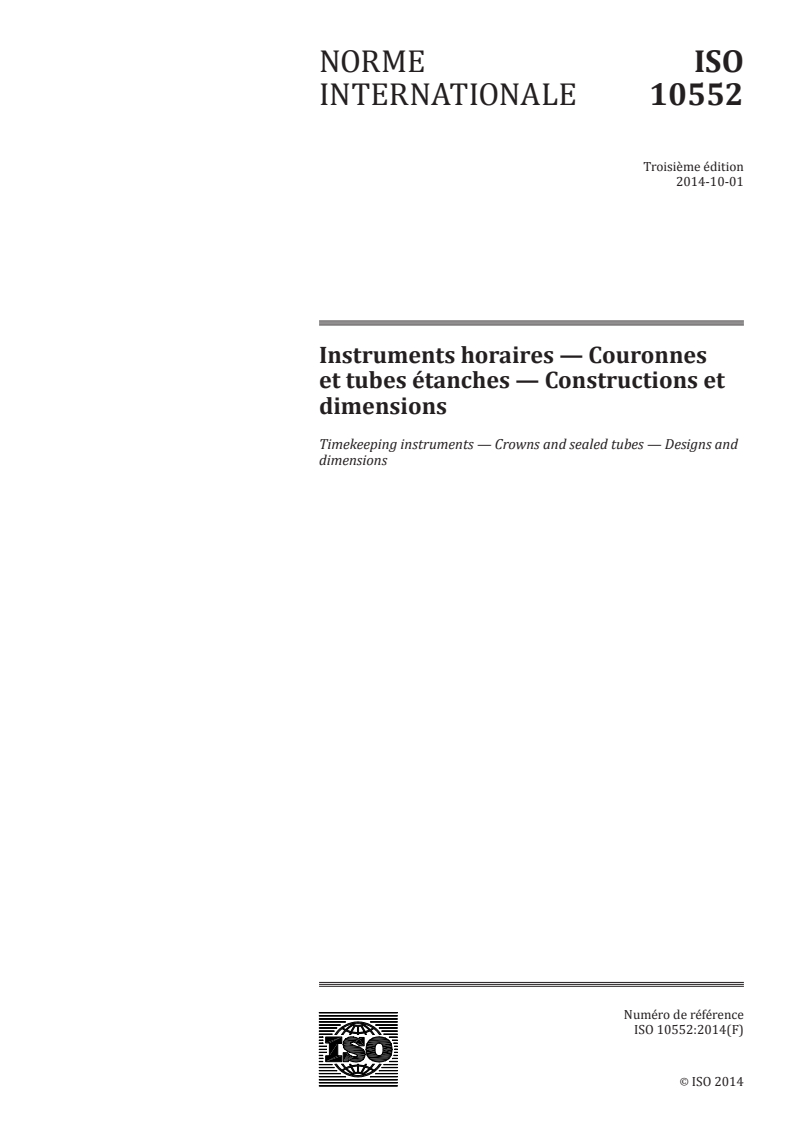

NORME ISO
INTERNATIONALE 10552
Troisième édition
2014-10-01
Instruments horaires — Couronnes
et tubes étanches — Constructions et
dimensions
Timekeeping instruments — Crowns and sealed tubes — Designs and
dimensions
Numéro de référence
ISO 10552:2014(F)
©
ISO 2014
---------------------- Page: 1 ----------------------
ISO 10552:2014(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 10552:2014(F)

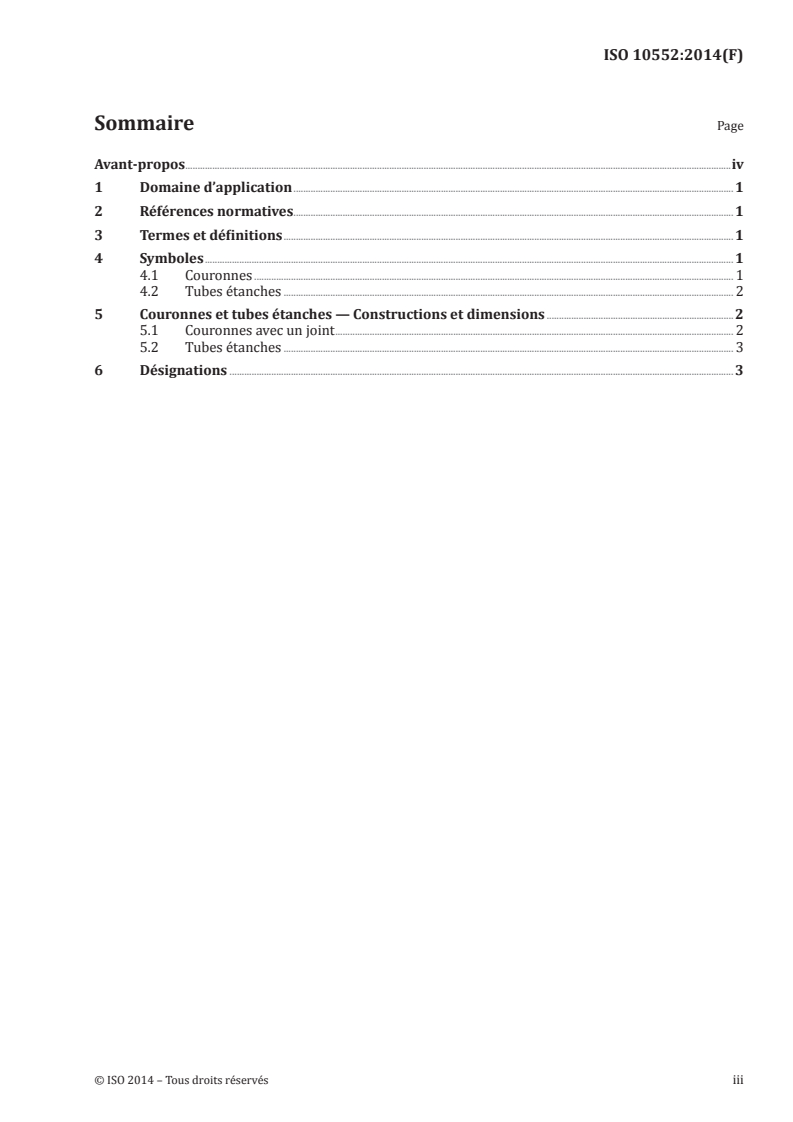

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Symboles . 1
4.1 Couronnes . 1
4.2 Tubes étanches . 2
5 Couronnes et tubes étanches — Constructions et dimensions . 2
5.1 Couronnes avec un joint . 2
5.2 Tubes étanches . 3
6 Désignations . 3
© ISO 2014 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 10552:2014(F)

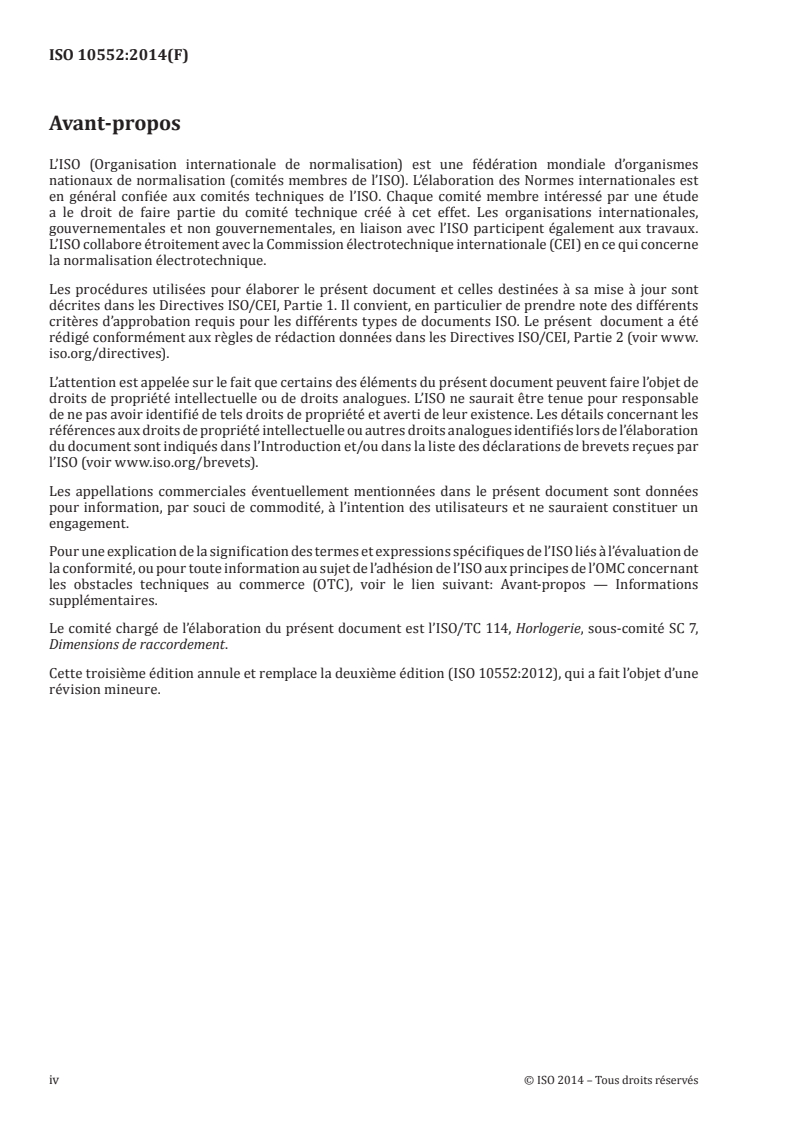

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 114, Horlogerie, sous-comité SC 7,
Dimensions de raccordement.
Cette troisième édition annule et remplace la deuxième édition (ISO 10552:2012), qui a fait l’objet d’une
révision mineure.
iv © ISO 2014 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 10552:2014(F)
Instruments horaires — Couronnes et tubes étanches —
Constructions et dimensions
1 Domaine d’application
La présente Norme internationale spécifie la construction et les dimensions des couronnes et tubes
étanches et leurs tolérances.
Elle s’applique aux couronnes et tubes étanches des montres-bracelets mécaniques, électro-mécaniques
et électroniques de construction étanche.
2 Références normatives
Les documents suivants, en totalité ou en partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 286-1, Spécification géométrique des produits (GPS) — Système de codification ISO pour les tolérances
sur les tailles linéaires — Partie 1: Base des tolérances, écarts et ajustements
ISO 6426-2, Vocabulaire horloger — Partie 2: Définitions technico-commerciales
ISO 22810, Horlogerie — Montres étanches
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 6426-2 s’appliquent.
4 Symboles
4.1 Couronnes
D diamètre extérieur de la couronne (types 1, 2 et 3)
1
D diamètre du taraudage (types 1, 2 et 3)
2
D diamètre du canon de la couronne (types 1, 2 et 3)
3
D diamètre de l’alésage de dégagement pour le tube étanche dans la couronne (types 1, 2 et 3)
4
C hauteur de la surface moletée (types 1, 2
...
