Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 14341
Third edition
2020-08
Welding consumables — Wire
electrodes and weld deposits for
gas shielded metal arc welding of
non alloy and fine grain steels —
Classification
Produits consommables pour le soudage — Fils-électrodes et métaux
d'apport déposés en soudage à l'arc sous protection gazeuse des
aciers non alliés et à grains fins — Classification
Reference number
ISO 14341:2020(E)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 14341:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 14341:2020(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Classification ............................................................................................................................................................................................................ 2

5 Symbols and requirements ........................................................................................................................................................................ 2

5.1 Symbol for product/process ....................................................................................................................................................... 2

5.2 Symbol for strength and elongation of all-weld metal ......................................................................................... 3

5.3 Symbol for impact properties of all-weld metal ......................................................................................................... 3

5.4 Symbol for shielding gas ................................................................................................................................................................. 4

5.5 Symbol for chemical composition of wire electrodes............................................................................................ 4

6 Mechanical tests .................................................................................................................................................................................................... 8

6.1 Preheating and interpass temperatures ........................................................................................................................... 8

6.2 Welding conditions and pass sequence ............................................................................................................................. 9

6.3 Post-weld heat-treated (PWHT) condition ..................................................................................................................10

7 Chemical analysis ..............................................................................................................................................................................................10

8 Rounding procedure ......................................................................................................................................................................................11

9 Retests ..........................................................................................................................................................................................................................11

10 Technical delivery conditions ..............................................................................................................................................................11

11 Examples of designation ............................................................................................................................................................................11

Bibliography .............................................................................................................................................................................................................................14

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 14341:2020(E)

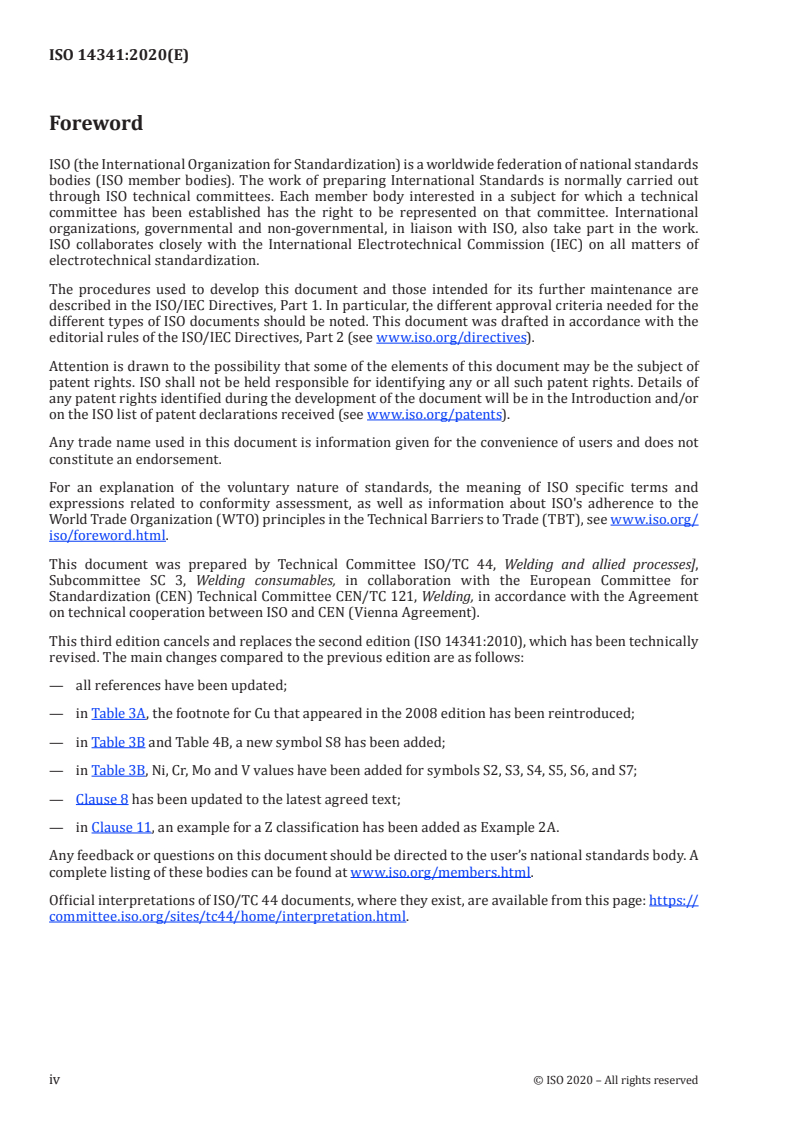

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes],

Subcommittee SC 3, Welding consumables, in collaboration with the European Committee for

Standardization (CEN) Technical Committee CEN/TC 121, Welding, in accordance with the Agreement

on technical cooperation between ISO and CEN (Vienna Agreement).

This third edition cancels and replaces the second edition (ISO 14341:2010), which has been technically

revised. The main changes compared to the previous edition are as follows:
— all references have been updated;

— in Table 3A, the footnote for Cu that appeared in the 2008 edition has been reintroduced;

— in Table 3B and Table 4B, a new symbol S8 has been added;

— in Table 3B, Ni, Cr, Mo and V values have been added for symbols S2, S3, S4, S5, S6, and S7;

— Clause 8 has been updated to the latest agreed text;
— in Clause 11, an example for a Z classification has been added as Example 2A.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.

Official interpretations of ISO/TC 44 documents, where they exist, are available from this page: https://

committee .iso .org/ sites/ tc44/ home/ interpretation .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 14341:2020(E)
Introduction

This document recognizes that there are two somewhat different approaches in the global market to

classifying a given wire electrode, and allows for either or both to be used, to suit a particular market

need. Application of either type of classification designation (or both where suitable) identifies a

product as classified in accordance with this document.

This document provides a classification in order to designate wire electrodes in terms of their chemical

composition and, where required, in terms of the yield strength, tensile strength and elongation of

the all-weld metal. The ratio of yield strength to tensile strength of weld metal is generally higher

than that of parent metal. Users should note that matching weld metal yield strength to parent metal

yield strength does not necessarily ensure that the weld metal tensile strength matches that of the

parent material. Therefore, where the application requires matching tensile strength, selection of the

consumable should be made by reference to column 3 of Table 1A or 1B.

It should be noted that the mechanical properties of all-weld metal test specimens used to classify the

electrodes vary from those obtained in production joints because of differences in welding procedures

such as electrode size, width of weave, welding position and material composition.

© ISO 2020 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 14341:2020(E)
Welding consumables — Wire electrodes and weld
deposits for gas shielded metal arc welding of non alloy
and fine grain steels — Classification
1 Scope

This document specifies requirements for classification of wire electrodes and weld deposits in the

as-welded condition and in the post-weld heat-treated condition for gas shielded metal arc welding of

non alloy and fine grain steels with a minimum yield strength of up to 500 MPa or a minimum tensile

strength of up to 570 MPa. One wire electrode can be tested and classified with different shielding gases.

This document constitutes a combined specification providing classification utilizing a system based

upon the yield strength and the average impact energy of 47 J of all-weld metal, or utilizing a system

based upon the tensile strength and the average impact energy of 27 J of all-weld metal.

a) Clauses and tables which carry the suffix letter “A” are applicable only to wire electrodes classified

to the system based on the yield strength and the average impact energy of 47 J of all-weld metal in

accordance with this document.

b) Clauses and tables which carry the suffix letter “B” are applicable only to wire electrodes classified

to the system based on the tensile strength and the average impact energy of 27 J of all-weld metal

in accordance with this document.

c) Clauses and tables which have neither the suffix letter “A” nor the suffix letter “B” are applicable to

all wire electrodes classified in accordance with this document.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 544, Welding consumables — Technical delivery conditions for filler materials and fluxes — Type of

product, dimensions, tolerances and markings

ISO 14175:2008, Welding consumables — Gases and gas mixtures for fusion welding and allied processes

ISO 14344, Welding consumables — Procurement of filler materials and fluxes

ISO 15792-1:2020, Welding consumables — Test methods — Part 1: Test methods for all-weld metal test

specimens in steel, nickel and nickel alloys

ISO 80000-1:2009, Quantities and units — Part 1: General. Corrected by ISO 80000-1:2009/Cor 1:2011

3 Terms and definitions
No terms and definitions are listed in this document.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
© ISO 2020 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 14341:2020(E)
4 Classification

Classification designations are based upon two approaches to indicate the tensile properties and

the impact properties of the all-weld metal obtained with a given electrode. The two designation

approaches include additional designators for some other classification requirements, but not all, as

will be clear from the following subclauses. In most cases, a given commercial product can be classified

in both systems. Then either or both classification designations can be used for the product.

A wire electrode shall be classified according to its chemical composition as in Table 3A or Table 3B. A

weld deposit shall be classified with additional symbols according to the mechanical properties of its

all-weld metal, using a shielding gas from a specific group.

4A Classification by yield strength and 47 J 4B Classification by tensile strength and 27 J

impact energy impact energy

The classification is divided into five parts: The classification is divided into five parts:

1) the first part gives a symbol indicating the 1) the first part gives a symbol indicating the

product/process to be identified; product/process to be identified;

2) the second part gives a symbol indicating 2) the second part gives a symbol indicating

the strength and elongation of the all-weld the strength and elongation of the all-weld

metal (see Table 1A); metal in either the as-welded or post-weld
heat-treated condition (see Table 1B);

3) the third part gives a symbol indicating the 3) the third part gives a symbol indicating

impact properties of the all-weld metal (see the impact properties of the all-weld metal

Table 2); in the same condition as specified for the
tensile strength (see Table 2). The letter U
after this symbol indicates that the deposit
meets an average optional requirement
of 47 J at the designated impact test
temperature;

4) the fourth part gives a symbol indicating the 4) the fourth part gives a symbol indicating the

shielding gas used (see 5.4); shielding gas used (see 5.4);

5) the fifth part gives a symbol indicating the 5) the fifth part gives a symbol indicating the

chemical composition of the wire electrode chemical composition of the wire electrode

used (see Table 3A). used (see Table 3B).
5 Symbols and requirements
5.1 Symbol for product/process

The symbol for a weld deposit produced by gas shielded metal arc welding shall be the letter G placed at

the beginning of the designation.

The symbol for a wire electrode for use in gas shielded metal arc welding shall be the letter G placed at

the beginning of the wire electrode designation.
2 © ISO 2020 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 14341:2020(E)
5.2 Symbol for strength and elongation of all-weld metal

5.2A Classification by yield strength and 47 J 5.2B Classification by tensile strength and

impact energy 27 J impact energy

The symbols in Table 1A indicate the yield strength, The symbols in Table 1B indicate the yield strength,

tensile strength, and elongation of the all-weld tensile strength, and elongation of the all-weld

metal in the as-welded condition determined in metal in the as-welded condition or in the post-weld

accordance with Clause 6. heat-treated condition determined in accordance
with Clause 6.
Table 1A — Symbols for strength Table 1B — Symbols for strength and
and elongation of all-weld metal elongation of all-weld metal
Minimum Minimum
Tensile Minimum Tensile Minimum
Symbol yield Symbol yield
b c
strength elongation strength elongation
a b
strength strength
MPa MPa % MPa MPa %
35 355 440 to 570 22 43X 330 430 to 600 20
38 380 470 to 600 20 49X 390 490 to 670 18
42 420 500 to 640 20 55X 460 550 to 740 17
46 460 530 to 680 20 57X 490 570 to 770 17
50 500 560 to 720 18 X is A or P, where A indicates testing in the
as-welded condition and P indicates testing in
the post-weld heat-treated condition.
For yield strength, the lower yield strength
(R ) is used when yielding occurs. Otherwise the
For yield strength, the lower yield strength
0,2 % proof strength (R ) is used.
(R ) is used when yielding occurs. Otherwise
p0,2
the 0,2 % proof strength (R ) is used.
p0,2
Gauge length is equal to five times the test
specimen diameter.
Gauge length is equal to five times the test
specimen diameter.
5.3 Symbol for impact properties of all-weld metal

5.3A Classification by yield strength and 47 J 5.3B Classification by tensile strength and

impact energy 27 J impact energy

The symbols in Table 2 indicate the temperature at The symbols in Table 2 indicate the temperature at

which an impact energy of 47 J is achieved under which an impact energy of 27 J is achieved under

the conditions given in Clause 6. the conditions given in Clause 6.

Three test specimens shall be tested. Only one Five test specimens shall be tested. The lowest and

individual value may be lower than 47 J but not highest values obtained shall be disregarded. Two

lower than 32 J. of the three remaining values shall be greater than
the specified 27 J level, one of the three may be
lower but shall not be less than 20 J. The average
of the three remaining values shall be at least 27 J.
The addition of the optional symbol U, immediately
after the symbol for condition of heat treatment,
indicates that the supplemental requirement of 47 J
impact energy at the normal 27 J impact test tem-
perature has also been satisfied. For the 47 J impact
requirement, the number of specimens tested and
values obtained shall meet the requirement of 5.3A.
© ISO 2020 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 14341:2020(E)

When an all-weld metal has been classified for a certain temperature, it automatically covers any higher

temperature listed in Table 2.
Table 2 — Symbol for impact properties of all-weld metal
Temperature for minimum average
a,b b
impact energy of 47 J or 27 J
Symbol
Z No requirement
a b
A or Y +20
0 0
2 −20
3 −30
4 −40
5 −50
6 −60
7 −70
8 −80
9 −90
10 −100
See 5.3A.
See 5.3B.
5.4 Symbol for shielding gas

The symbols for shielding gases shall be in accordance with ISO 14175:2008, for example:

— the symbol M12, for mixed g
...

NORME ISO
INTERNATIONALE 14341
Troisième édition
2020-08
Produits consommables pour le
soudage — Fils-électrodes et métaux
d'apport déposés en soudage à
l'arc sous protection gazeuse des
aciers non alliés et à grains fins —
Classification
Welding consumables — Wire electrodes and weld deposits for gas
shielded metal arc welding of non alloy and fine grain steels —
Classification
Numéro de référence
ISO 14341:2020(F)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 14341:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 14341:2020(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Classification ............................................................................................................................................................................................................ 2

5 Symboles et exigences..................................................................................................................................................................................... 3

5.1 Symbole du produit et/ou procédé ....................................................................................................................................... 3

5.2 Symbole de la résistance à la traction et de l'allongement du métal fondu hors dilution ..... 3

5.3 Symbole de la résistance à la flexion par choc du métal fondu hors dilution ................................... 4

5.4 Symbole du gaz de protection .................................................................................................................................................... 5

5.5 Symbole de la composition chimique des fils-électrodes .................................................................................. 5

6 Essais mécaniques .............................................................................................................................................................................................. 9

6.1 Températures de préchauffage et entre passes .......................................................................................................... 9

6.2 États de soudage et séquence de passes ........................................................................................................................10

6.3 État traité thermiquement après soudage (PWHT) .............................................................................................11

7 Analyse chimique ..............................................................................................................................................................................................11

8 Procédure d'arrondissage .......................................................................................................................................................................12

9 Contre-essais .........................................................................................................................................................................................................12

10 Conditions techniques de livraison ................................................................................................................................................12

11 Exemples de désignation ..........................................................................................................................................................................12

Bibliography .............................................................................................................................................................................................................................15

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 14341:2020(F)

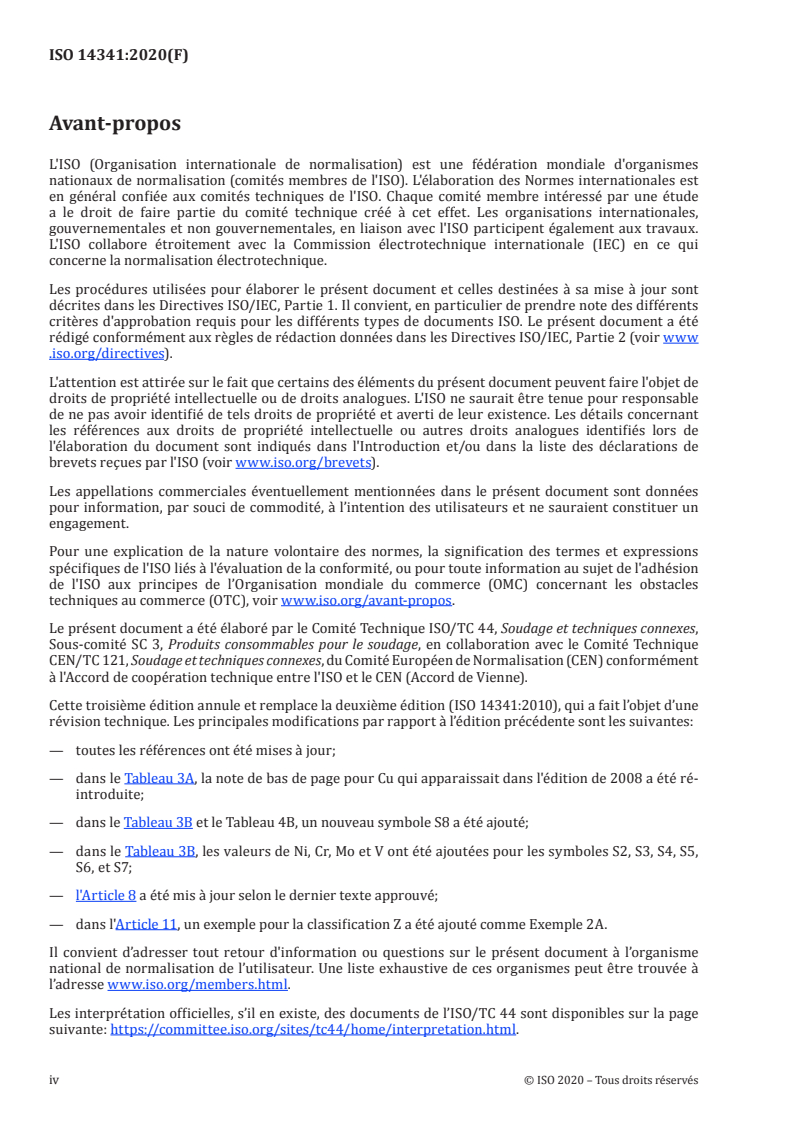

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le Comité Technique ISO/TC 44, Soudage et techniques connexes,

Sous-comité SC 3, Produits consommables pour le soudage, en collaboration avec le Comité Technique

CEN/TC 121, Soudage et techniques connexes, du Comité Européen de Normalisation (CEN) conformément

à l'Accord de coopération technique entre l'ISO et le CEN (Accord de Vienne).

Cette troisième édition annule et remplace la deuxième édition (ISO 14341:2010), qui a fait l’objet d’une

révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:

— toutes les références ont été mises à jour;

— dans le Tableau 3A, la note de bas de page pour Cu qui apparaissait dans l'édition de 2008 a été ré-

introduite;
— dans le Tableau 3B et le Tableau 4B, un nouveau symbole S8 a été ajouté;

— dans le Tableau 3B, les valeurs de Ni, Cr, Mo et V ont été ajoutées pour les symboles S2, S3, S4, S5,

S6, et S7;
— l'Article 8 a été mis à jour selon le dernier texte approuvé;

— dans l'Article 11, un exemple pour la classification Z a été ajouté comme Exemple 2A.

Il convient d’adresser tout retour d'information ou questions sur le présent document à l’organisme

national de normalisation de l’utilisateur. Une liste exhaustive de ces organismes peut être trouvée à

l’adresse www .iso .org/ members .html.

Les interprétation officielles, s’il en existe, des documents de l’ISO/TC 44 sont disponibles sur la page

suivante: https:// committee .iso .org/ sites/ tc44/ home/ interpretation .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 14341:2020(F)
Introduction

Le présent document tient compte du fait qu'il existe deux approches quelque peu différentes pour

classifier, au niveau du marché mondial, un fil-électrode donné, et permet l'utilisation de l'une de ces

deux approches, ou des deux à la fois, pour remplir un besoin spécifique du marché. L'utilisation, pour

la classification, de l'un de ces types de désignation (ou des deux, le cas échéant) permet l'identification

d'un produit classifié conformément au présent document.

Le présent document permet une classification afin de désigner les fils-électrodes en fonction de

leur composition chimique et, si nécessaire, en fonction de la limite d'élasticité, de la résistance à la

traction et de l'allongement du métal fondu hors dilution. Le rapport entre la limite d'élasticité et la

résistance à la traction du métal fondu est en général supérieur à celui du métal de base. Il convient que

les utilisateurs notent qu'une bonne correspondance des limites d'élasticité du métal fondu et du métal

de base ne garantit pas nécessairement que la résistance à la traction du métal fondu correspond à celle

du matériau de base. Lorsque l'utilisation envisagée exige cette correspondance, il convient alors de

choisir le produit consommable en se référant à la colonne 3 du Tableau 1A ou 1B.

Il convient de noter que les propriétés mécaniques des éprouvettes de métal fondu hors dilution

utilisées pour la classification des électrodes varient par rapport à celles obtenues dans les assemblages

de production, en raison de différences dans le mode opératoire de soudage, telles que le diamètre de

l'électrode, la largeur de balayage, la position de soudage et la composition du matériau.

© ISO 2020 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 14341:2020(F)
Produits consommables pour le soudage — Fils-électrodes
et métaux d'apport déposés en soudage à l'arc sous
protection gazeuse des aciers non alliés et à grains fins —
Classification
1 Domaine d'application

Le présent document spécifie les exigences de classification des fils-électrodes et métaux d'apport

déposés dans l'état brut de soudage et à l'état traité thermiquement après soudage, en soudage à l'arc

sous protection gazeuse des aciers non alliés et à grains fins ayant une limite d'élasticité minimale

pouvant atteindre 500 MPa ou une résistance à la traction minimale pouvant atteindre 570 MPa. Un

même fil-électrode peut être soumis à essai et classifié avec des gaz de protection différents.

Le présent document constitue une spécification combinée permettant une classification utilisant un

système fondé sur la limite d'élasticité et l'énergie de rupture moyenne de 47 J d'un métal fondu hors

dilution, ou utilisant un système fondé sur la résistance à la traction et l'énergie de rupture moyenne de

27 J d'un métal fondu hors dilution.

a) Les articles et les tableaux portant le suffixe «A» s'appliquent uniquement aux fils-électrodes

classifiés selon le système fondé sur la limite d'élasticité et l'énergie de rupture moyenne de 47 J

d'un métal fondu hors dilution, conformément au présent document.

b) Les articles et les tableaux portant le suffixe «B» s'appliquent uniquement aux fils-électrodes

classifiés selon le système fondé sur la résistance à la traction et l'énergie de rupture moyenne de

27 J d'un métal fondu hors dilution, conformément à la présente Norme internationale.

c) Les articles et les tableaux ne comportant ni le suffixe «A» ni le suffixe «B» s'appliquent à tous les

fils-électrodes classifiés selon la présente Norme internationale.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 544, Produits consommables pour le soudage — Conditions techniques de livraison des produits

d'apport et des flux — Type de produits, dimensions, tolérances et marquage

ISO 14175:2008, Produits consommables pour le soudage — Gaz et mélanges gazeux pour le soudage par

fusion et les techniques connexes

ISO 14344, Produits consommables pour le soudage — Approvisionnement en matériaux d'apport et flux

ISO 15792-1:2020, Produits consommables pour le soudage — Méthodes d'essai — Partie 1: Méthodes

d'essai pour les éprouvettes de métal fondu hors dilution pour le soudage de l'acier, du nickel et des alliages

de nickel

ISO 80000-1:2009, Grandeurs et unités — Partie 1: Généralités. Corrigé par l’ISO 80000-1:2009/

Cor 1:2011
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 14341:2020(F)
3 Termes et définitions
Aucun terme et aucune définition ne sont définis dans le présent document.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l'adresse http:// www .electropedia .org/
4 Classification

Les désignations de la classification reposent sur deux approches permettant d'indiquer les

caractéristiques de traction et de résistance à la flexion par choc du métal fondu hors dilution

obtenu avec une électrode donnée. Ces deux systèmes de classification comportent des indicateurs

supplémentaires relatifs à certaines exigences de classification, à l'exclusion de toute autre, comme il

apparaît clairement dans les paragraphes suivants. Dans la majorité des cas, un produit commercial

donné peut être classifié selon les deux systèmes à la fois. Il est alors possible d'utiliser pour le produit

soit l'une des deux désignations, soit les deux.

Un fil-électrode doit être classifié selon sa composition chimique comme indiqué dans le Tableau 3A

ou le Tableau 3B. Un métal d'apport déposé doit être classifié, au moyen de symboles complémentaires,

selon les caractéristiques mécaniques du métal fondu hors dilution, en utilisant un gaz de protection

choisi dans un groupe déterminé.

4A Classification d'après la limite d'élasticité 4B Classification d'après la résistance à la

et l'énergie de rupture de 47 J traction et l'énergie de rupture de 27 J

La classification se divise en cinq parties: La classification se divise en cinq parties:

1) la première partie donne le symbole du 1) la première partie donne le symbole du

produit et/ou procédé à identifier; produit et/ou procédé à identifier;

2) la deuxième partie donne le symbole 2) la deuxième partie donne le symbole de la

de la résistance à la traction et de résistance à la traction et de l'allongement

l'allongement du métal fondu hors dilution du métal fondu hors dilution soit à
(voir Tableau 1A); l'état brut de soudage, soit à l'état traité
thermiquement après soudage (voir
Tableau 1B);

3) la troisième partie donne le symbole de la 3) la troisième partie donne le symbole de la

résistance à la flexion par choc du métal résistance à la flexion par choc du métal

fondu hors dilution (voir Tableau 2); fondu hors dilution dans le même état que
celui spécifié pour la résistance à la traction
(voir Tableau 2). La lettre «U» placée après
le symbole atteste que le dépôt satisfait à
l'exigence moyenne facultative de 47 J à la
température d'essai Charpy désignée;

4) la quatrième partie donne le symbole du gaz 4) la quatrième partie donne le symbole du gaz

de protection utilisé (voir 5.4); de protection utilisé (voir 5.4);

5) la cinquième partie donne le symbole de la 5) la cinquième partie donne le symbole de

composition chimique du fil-électrode utilisé la composition chimique du fil-électrode

(voir Tableau 3A). utilisé (voir Tableau 3B).
2 © ISO 2020 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 14341:2020(F)
5 Symboles et exigences
5.1 Symbole du produit et/ou procédé

Le symbole du métal d'apport déposé en soudage à l'arc sous protection gazeuse doit être la lettre «G»

placée au début de la désignation.

Le symbole d'un fil-électrode pour soudage à l'arc sous protection gazeuse doit être la lettre «G» placée

au début de la désignation du fil-électrode.

5.2 Symbole de la résistance à la traction et de l'allongement du métal fondu hors

dilution

5.2A Classification d'après la limite 5.2B Classification d'après la résistance à la

d'élasticité et l'énergie de rupture de 47 J traction et l'énergie de rupture de 27 J

Le symbole donné dans le Tableau 1A indique Le symbole donné dans le Tableau 1B indique

la limite d'élasticité, la résistance à la traction, la limite d'élasticité, la résistance à la traction,

et l'allongement du métal fondu hors dilution à et l'allongement du métal fondu hors dilution

l'état brut de soudage, déterminés conformément à l'état brut de soudage ou à l'état traité

à l'Article 6. thermiquement après soudage, déterminés
conformément à l'Article 6.

Tableau 1A — Symboles de la résistance à la Tableau 1B — Symboles de la résistance à la

traction et de l'allongement du métal fondu hors traction et de l'allongement du métal fondu hors

dilution dilution
Limite Résistance Limite Résistance
Allongement Allongement
Symbole d'élasticité à la Symbole d'élasticité à la
b c
minimal minimal
a b
minimale traction minimale traction
MPa MPa % MPa MPa %
35 355 440 à 570 22 43X 330 430 à 600 20
38 380 470 à 600 20 49X 390 490 à 670 18
42 420 500 à 640 20 55X 460 550 à 740 17
46 460 530 à 680 20 57X 490 570 à 770 17
50 500 560 à 720 18 X est A ou P, où A indique que les essais sont
effectués à l'état brut de soudage et où P indique que
Lorsqu'un écoulement se produit, la limite
les essais sont effectués à l'état traité thermiquement
d'élasticité utilisée est la limite inférieure
après soudage.
d'écoulement (R ). Dans le cas contraire, c'est la
limite apparente d'élasticité à 0,2 % ( ).
Lorsqu'un écoulement se produit, la limite
Rp0,2
d'élasticité utilisée est la limite inférieure d'écoulement
La longueur calibrée est égale à cinq fois le
(R ). Dans le cas contraire, c'est la limite apparente
diamètre de l'éprouvette.
d'élasticité à 0,2 % (R ).
p0,2
La longueur calibrée est égale à cinq fois le diamètre
de l'éprouvette.
© ISO 2020 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 14341:2020(F)
5.3 Symbole de la résistance à la flexion par choc du métal fondu hors dilution
5.3A Classification d'après la limite 5.3B cation d'après la résistance à la

d'élasticité et l'énergie de rupture de 47 J traction et l'énergie de rupture de 47 J

Les symboles donnés dans le Tableau 2 indiquent Les symboles donnés dans le Tableau 2 indiquent

la température à laquelle une énergie de rupture la température à laquelle une énergie de rupture

de 47 J est obtenue aux états spécifiés dans de 27 J est obtenue aux états spécifiés dans

l'Article 6. l'Article 6.

Trois éprouvettes doivent être soumises aux Cinq éprouvettes doivent être soumises aux

essais. Une seule valeur individuelle peut être essais. Les valeurs minimales et maximales

inférieure à 47 J mais pas inférieure à 32 J. obtenues doivent être écartées. Deux des trois

valeurs restantes doivent être supérieures à
la valeur spécifiée de 27 J; l'une des trois peut
être plus basse mais pas inférieure à 20 J. La
moyenne des trois valeurs restantes doit être au
moins 27 J.
Lorsque le symbole facultatif «U» est ajouté
immédiatement après le symbole utilisé pour
indiquer l'état de traitement thermique, cela
signifie que l'exigence supplémentaire de
l'énergie de rupture de 47 J, à la température
d'essai de l'énergie de rupture normale de
27 J, a également été satisfaite. Concernant
l'exigence d'énergie de rupture de 47 J, le nombre
d'éprouvettes soumises aux essais ainsi que les
valeurs obtenues doivent satisfaire à l'exigence
de 5.3A.

Lorsqu'un métal fondu hors dilution a été classifié à une température donnée, cela couvre

automatiquement toute température plus élevée mentionnée dans le Tableau 2.

Tableau 2 — Symbole de la résistance à la flexion par choc du métal fondu hors dilution

Température relative à une énergie de rupture
a,b b
moyenne minimale de 47 J ou de 27 J
Symbole
Z Pas d’exigence
a b
A ou Y +20
0 0
2 −20
3 −30
4 −40
5 −50
6 −60
7 −70
8 −80
9 −90
10 −100
Voir 5.3A.
Voir 5.3B.
4 © ISO 2020 – Tous droits réservés
---------------------- Page: 9
...

PROJET DE NORME INTERNATIONALE
ISO/DIS 14341
ISO/TC 44/SC 3 Secrétariat: ANSI
Début de vote: Vote clos le:
2019-10-28 2020-01-20
Produits consommables pour le soudage — Fils-électrodes
et métaux d'apport déposés en soudage à l'arc sous
protection gazeuse des aciers non alliés et à grains fins —
Classification

Welding consumables — Wire electrodes and weld deposits for gas shielded metal arc welding of non alloy

and fine grain steels — Classification
ICS: 25.160.20
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT

Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.

ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE TRAITEMENT PARALLÈLE ISO/CEN
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 14341:2019(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2019
---------------------- Page: 1 ----------------------
ISO/DIS 14341:2019 (F)
ISO/DIS 14341:2019(F)
Sommaire

Avant‐propos .................................................................................................................................................................. iv

Introduction..................................................................................................................................................................... v

1  Domaine d'application ......................................................................................................................................... 1

2  Références normatives ........................................................................................................................................ 1

3  Termes et définitions ........................................................................................................................................... 2

4  Classification ........................................................................................................................................................... 2

5  Symboles et exigences .......................................................................................................................................... 3

5.1 Symbole du produit et/ou procédé ................................................................................................................. 3

5.2 Symbole de la résistance à la traction et de l'allongement du métal fondu hors dilution .......... 3

5.3 Symbole de la résistance à la flexion par choc du métal fondu hors dilution .................................. 3

5.4 Symbole du gaz de protection ........................................................................................................................... 4

5.5 Symbole de la composition chimique des fils‐électrodes ....................................................................... 5

6  Essais mécaniques .............................................................................................................................................. 11

6.1 Températures de préchauffage et entre passes ...................................................................................... 11

6.2 États de soudage et séquence de passes ..................................................................................................... 12

6.3 État traité thermiquement après soudage (PWHT) ............................................................................... 13

7  Analyse chimique ................................................................................................................................................ 13

8  Procédure d'arrondissage ............................................................................................................................... 14

9  Contre‐essais ........................................................................................................................................................ 14

10  Conditions techniques de livraison .............................................................................................................. 14

11  Exemples de désignation ................................................................................................................................. 14

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Website: www.iso.org
Publié en Suisse
© ISO 2019 – Tous droits réservés iii
ii © ISO 2019 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 14341:2019 (F)
Sommaire

Avant‐propos .................................................................................................................................................................. iv

Introduction..................................................................................................................................................................... v

1  Domaine d'application ......................................................................................................................................... 1

2  Références normatives ........................................................................................................................................ 1

3  Termes et définitions ........................................................................................................................................... 2

4  Classification ........................................................................................................................................................... 2

5  Symboles et exigences .......................................................................................................................................... 3

5.1 Symbole du produit et/ou procédé ................................................................................................................. 3

5.2 Symbole de la résistance à la traction et de l'allongement du métal fondu hors dilution .......... 3

5.3 Symbole de la résistance à la flexion par choc du métal fondu hors dilution .................................. 3

5.4 Symbole du gaz de protection ........................................................................................................................... 4

5.5 Symbole de la composition chimique des fils‐électrodes ....................................................................... 5

6  Essais mécaniques .............................................................................................................................................. 11

6.1 Températures de préchauffage et entre passes ...................................................................................... 11

6.2 États de soudage et séquence de passes ..................................................................................................... 12

6.3 État traité thermiquement après soudage (PWHT) ............................................................................... 13

7  Analyse chimique ................................................................................................................................................ 13

8  Procédure d'arrondissage ............................................................................................................................... 14

9  Contre‐essais ........................................................................................................................................................ 14

10  Conditions techniques de livraison .............................................................................................................. 14

11  Exemples de désignation ................................................................................................................................. 14

© ISO 2019 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO/DIS 14341:2019 (F)
Avant‐propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L'élaboration des Normes internationales est en

général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit

de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales

et non gouvernementales, en liaison avec l'ISO participent également aux travaux. L’ISO collabore

étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne la

normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2

(voir www.iso.org/directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de

ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l'élaboration

du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de brevets reçues par

l’ISO (voir www.iso.org/patents).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/foreword.html.

Le présent document a été élaboré par le comité technique ISO/TC 44, Soudage et techniques connexes,

Souscomité SC 3, Produits consommables pour le soudage.

Il convient d’adresser tout retour d'information ou questions sur le présent document à l’organisme

national de normalisation de l’utilisateur. Une liste exhaustive de ces organismes peut être trouvée à

l’adresse www.iso.org/members.html.

Les interprétation officielles, s’il en existe, des documents de l’ISO/TC 44 sont disponibles sur la page

suivante : https://committee.iso.org/sites/tc44/home/interpretation.html.

Cette troisième édition annule et remplace la deuxième édition (ISO 14341:2010), qui a fait l’objet d’une

révision technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes :

— A ajouter avant la publication
iv © ISO 2019 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/DIS 14341:2019 (F)
Introduction

Le présent document tient compte du fait qu'il existe deux approches quelque peu différentes pour

classifier, au niveau du marché mondial, un fil-électrode donné, et permet l'utilisation de l'une de ces deux

approches, ou des deux à la fois, pour remplir un besoin spécifique du marché. L'utilisation, pour la

classification, de l'un de ces types de désignation (ou des deux, le cas échéant) permet l'identification d'un

produit classifié conformément au présent document.

Le présent document permet une classification afin de désigner les fils-électrodes en fonction de leur

composition chimique et, si nécessaire, en fonction de la limite d'élasticité, de la résistance à la traction

et de l'allongement du métal fondu hors dilution. Le rapport entre la limite d'élasticité et la résistance à

la traction du métal fondu est en général supérieur à celui du métal de base. Il convient que les utilisateurs

notent qu'une bonne correspondance des limites d'élasticité du métal fondu et du métal de base ne

garantit pas nécessairement que la résistance à la traction du métal fondu correspond à celle du matériau

de base. Lorsque l'utilisation envisagée exige cette correspondance, il convient alors de choisir le produit

consommable en se référant à la colonne 3 du Tableau 1A ou 1B.

Il convient de noter que les propriétés mécaniques des éprouvettes de métal fondu hors dilution utilisées

pour la classification des électrodes varient par rapport à celles obtenues dans les assemblages de

production, en raison de différences dans le mode opératoire de soudage, telles que le diamètre de

l'électrode, la largeur de balayage, la position de soudage et la composition du matériau.

© ISO 2019 – Tous droits réservés v
---------------------- Page: 5 ----------------------
ISO/DIS 14341:2019 (F)
Produits consommables pour le soudage — Fils‐électrodes et
métaux d'apport déposés en soudage à l'arc sous protection
gazeuse des aciers non alliés et à grains fins — Classification
1 Domaine d'application

Le présent document spécifie les exigences de classification des fils-électrodes et métaux d'apport

déposés dans l'état brut de soudage et à l'état traité thermiquement après soudage, en soudage à l'arc

sous protection gazeuse des aciers non alliés et à grains fins ayant une limite d'élasticité minimale

pouvant atteindre 500 MPa ou une résistance à la traction minimale pouvant atteindre 570 MPa. Un

même fil-électrode peut être soumis à essai et classifié avec des gaz de protection différents.

Le présent document constitue une spécification combinée permettant une classification utilisant un

système fondé sur la limite d'élasticité et l'énergie de rupture moyenne de 47 J d'un métal fondu hors

dilution, ou utilisant un système fondé sur la résistance à la traction et l'énergie de rupture moyenne de

27 J d'un métal fondu hors dilution.

a) Les articles et les tableaux portant le suffixe «A» s'appliquent uniquement aux fils-électrodes

classifiés selon le système fondé sur la limité d'élasticité et l'énergie de rupture moyenne de 47 J d'un

métal fondu hors dilution, conformément au présent document.

b) Les articles et les tableaux portant le suffixe «B» s'appliquent uniquement aux fils-électrodes

classifiés selon le système fondé sur la résistance à la traction et l'énergie de rupture moyenne de

27 J d'un métal fondu hors dilution, conformément à la présente Norme internationale.

c) Les articles et les tableaux ne comportant ni le suffixe «A» ni le suffixe «B» s'appliquent à tous les fils-

électrodes classifiés selon la présente Norme internationale.
2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).

ISO 544, Produits consommables pour le soudage — Conditions techniques de livraison des produits

d'apport et des flux — Type de produits, dimensions, tolérances et marquage

ISO 13916:1996, Soudage — Mesurage de la température de préchauffage, de la température entre passes

et de la température de maintien du préchauffage

ISO 14175:2008, Produits consommables pour le soudage — Gaz et mélanges gazeux pour le soudage par

fusion et les techniques connexes

ISO 14344, Produits consommables pour le soudage — Approvisionnement en matériaux d'apport et flux

ISO 15792-1:2000, Produits consommables pour le soudage — Méthodes d'essai — Partie 1: Méthodes

d'essai pour les éprouvettes de métal fondu hors dilution pour le soudage de l'acier, du nickel et des alliages

de nickel Amendé par l’ISO 15792-1:2000/Amd 1:2011
ISO 80000-1:2009, Grandeurs et unités — Partie 1 : Généralités Corrifé par
l’ISO 80000-1:2009/Cor 1:2011
© ISO 2019 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO/DIS 14341:2019 (F)
3 Termes et définitions
Aucun terme n'est défini dans le présent document.

L'ISO et l'IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https://www.iso.org/obp
— IEC Electropedia: disponible à l'adresse http://www.electropedia.org/
4 Classification

Les désignations de la classification reposent sur deux approches permettant d'indiquer les

caractéristiques de traction et de résistance à la flexion par choc du métal fondu hors dilution obtenu

avec une électrode donnée. Ces deux systèmes de classification comportent des indicateurs

supplémentaires relatifs à certaines exigences de classification, à l'exclusion de toute autre, comme il

apparaît clairement dans les paragraphes suivants. Dans la majorité des cas, un produit commercial

donné peut être classifié selon les deux systèmes à la fois. Il est alors possible d'utiliser pour le produit

soit l'une des deux désignations, soit les deux.

Un fil-électrode doit être classifié selon sa composition chimique comme indiqué dans le Tableau 3A ou

le Tableau 3B. Un métal d'apport déposé doit être classifié, au moyen de symboles complémentaires,

selon les caractéristiques mécaniques du métal fondu hors dilution, en utilisant un gaz de protection

choisi dans un groupe déterminé.

4A Classification d'après la limite d'élasticité 4B Classification d'après la résistance à la

et l'énergie de rupture de 47 J traction et l'énergie de rupture de 27 J

La classification se divise en cinq parties: La classification se divise en cinq parties:

1) la première partie donne le symbole du 1) la première partie donne le symbole du

produit et/ou procédé à identifier; produit et/ou procédé à identifier;

2) la deuxième partie donne le symbole de la 2) la deuxième partie donne le symbole de la

résistance à la traction et de l'allongement du résistance à la traction et de l'allongement du

métal fondu hors dilution (voir Tableau 1A); métal fondu hors dilution soit à l'état brut de

soudage, soit à l'état traité thermiquement
après soudage (voir Tableau 1B);
3) la troisième partie donne le symbole de la
3) la troisième partie donne le symbole de la
résistance à la flexion par choc du métal fondu
résistance à la flexion par choc du métal fondu
hors dilution (voir Tableau 2);
hors dilution dans le même état que celui
spécifié pour la résistance à la traction (voir
Tableau 2). La lettre «U» placée après le
symbole atteste que le dépôt satisfait à
l'exigence moyenne facultative de 47 J à la
température d'essai Charpy désignée;
4) la quatrième partie donne le symbole du gaz
4) la quatrième partie donne le symbole du gaz
de protection utilisé (voir 5.4);
de protection utilisé (voir 5.4);
5) la cinquième partie donne le symbole de la
5) la cinquième partie donne le symbole de la
composition chimique du fil-électrode utilisé
composition chimique du fil-électrode utilisé
(voir Tableau 3A).
(voir Tableau 3B).
2 © ISO 2019 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO/DIS 14341:2019 (F)
5 Symboles et exigences
5.1 Symbole du produit et/ou procédé

Le symbole du métal d'apport déposé en soudage à l'arc sous protection gazeuse doit être la lettre «G»

placée au début de la désignation.

Le symbole d'un fil-électrode pour soudage à l'arc sous protection gazeuse doit être la lettre «G» placée

au début de la désignation du fil-électrode.

5.2 Symbole de la résistance à la traction et de l'allongement du métal fondu hors

dilution

5.2A Classification d'après la limite 5.2B Classification d'après la résistance à la

d'élasticité et l'énergie de rupture de traction et l'énergie de rupture de 27 J

47 J
Le symbole donné dans le Tableau 1B indique la
Le symbole donné dans le Tableau 1A indique la
limité d'élasticité, la résistance à la traction, et
limité d'élasticité, la résistance à la traction, et
l'allongement du métal fondu hors dilution à l'état
l'allongement du métal fondu hors dilution à l'état
brut de soudage ou à l'état traité thermiquement
brut de soudage, déterminés conformément à
après soudage, déterminés conformément à
l'Article 6.
l'Article 6.

Tableau 1A — Symboles de la résistance à la Tableau1B—Symboles de la résistance à la

traction et de l'allongement du métal traction et de l'allongement du métal
fondu hors dilution fondu hors dilution
Limite Limite
Résistance Allongement Résistance à Allongement
d'élasticité d'élasticité
b c
à la traction minimal la traction minimal
a b
Symbole Symbole
minimale minimale
MPa MPa % MPa MPa %
35 355 440 à 570 22 43X 330 430 à 600 20
38 380 470 à 600 20 49X 390 490 à 670 18
42 420 500 à 640 20 55X 460 550 à 740 17
46 460 530 à 680 20 57X 490 570 à 770 17
50 500 560 à 720 18
X peut représenter «A» ou «P», où «A» indique que les essais
sont effectués à l'état brut de soudage et où «P» indique que les
Lorsqu'un écoulement se produit, la limite d'élasticité utilisée
essais sont effectués à l'état traité thermiquement après soudage.
est la limite inférieure d'écoulement (R ); dans le cas contraire,
Lorsqu'un écoulement se produit, la limite d'élasticité utilisée
c'est la limite apparente d'élasticité à 0,2 % (R ).
p0,2
est la limite inférieure d'écoulement (R ); dans le cas contraire,
La longueur calibrée est égale à cinq fois le diamètre de
c'est la limite apparente d'élasticité à 0,2 % (R ).
p0,2
l'éprouvette.
La longueur calibrée est égale à cinq fois le diamètre de
l'éprouvette.
5.3 Symbole de la résistance à la flexion par choc du métal fondu hors dilution

5.3A Classification by yield strength and 47J 5.3B Classification by tensile strength and

impact energy 27 J impact energy

Les symboles donnés dans le Tableau 2 indiquent Les symboles donnés dans le Tableau 2 indiquent

la température à laquelle une énergie de rupture la température à laquelle une énergie de rupture

de 47 J est obtenue aux états spécifiés dans de 27 J est obtenue aux états spécifiés dans

l'Article 6. l'Article 6.
© ISO 2019 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO/DIS 14341:2019 (F)

Trois éprouvettes doivent être soumises aux Cinq éprouvettes doivent être soumises aux

essais. Une seule valeur individuelle peut être essais. Les valeurs minimales et maximales

inférieure à 47 J mais pas inférieure à 32 J. obtenues doivent être écartées. Deux des trois

valeurs restantes doivent être supérieures à la
valeur spécifiée de 27 J; l'une des trois peut être
plus basse mais pas inférieure à 20 J. La moyenne
des trois valeurs restantes doit être au moins 27 J.
Lorsque le symbole facultatif «U» est ajouté
immédiatement après le symbole utilisé pour
indiquer l'état de traitement thermique, cela
signifie que l'exigence supplémentaire de
l'énergie de rupture de 47 J, à la température
d'essai de l'énergie de rupture normale de 27 J, a
également été satisfaite. Concernant l'exigence
d'énergie de rupture de 47 J, le nombre
d'éprouvettes soumises aux essais ainsi que les
valeurs obtenues doivent satisfaire à l'exigence de
5.3A.

Lorsqu'un métal fondu hors dilution a été classifié à une température donnée, cela couvre

automatiquement toute température plus élevée mentionnée dans le Tableau 2.

Tableau 2 — Symbole de la résistance à la flexion par choc du métal fondu hors dilution

Température relative à une énergie de rupture
ab b
moyenne minimale de 47 J ou de 27 J
Symbole
Z Pas d’exigence
a b
A ou Y  20
0 0
2  20
3  30
4  40
5  50
6  60
7  70
8  80
9  90
10  100
Voir 5.3A.
Voir 5.3B.
5.4 Symbole du gaz de protection

Le symbole du gaz de protection doit être conforme à l'ISO 14175:2008, par exemple:

— le symbole M12, réservé aux mélanges de gaz, doit être utilisé quand la classification a été effectuée

avec le gaz de protection ISO 14175-M12, mais sans hélium;
4 © ISO 2019 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO/DIS 14341:2019 (F)

— le symbole M13 doit être utilisé quand la classification a été effectuée avec le gaz de protection

ISO 14175-M13;

— le symbole M20, réservé aux mélanges de gaz, doit être utilisé quand la classification a été effectuée

avec le gaz de protection ISO 14175-M20, mais sans hélium;

— le symbole M21, réservé aux mélanges de gaz, doit être utilisé quand la classification a été effectuée

avec le gaz de protection ISO 14175-M21, mais sans hélium;

— le symbole C1 doit être utilisé quand la classification a été effectuée avec le gaz de protection

ISO 14175-C1, le dioxyde de carbone;
— le symbole Z est utilisé pour indiquer un gaz de protection non spécifié.
5.5 Symbole de la composition chimique des fils‐électrodes

Le symbole donné dans le Tableau 3A ou le Tableau 3B indique la composition chimique du fil-électrode

et inclut une indication des éléments d'alliage caractéristiques.
© ISO 2019 – Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO/DIS 14341:2019 (F)
Tableau 3A — Symbole de la composition chimique
(Classification d'après la limite d'élasticité et l'énergie de rupture de 47 J)
Composition chimique, % (fraction massique)
Symbole
a
C Si Mn P S Ni Cr Mo V Cu Al Ti  Zr

2Si 0,06 à 0,14 0,50 à 0,80 0,90 à 1,30 0,025 0,025 0,15 0,15 0,15 0,03 0,35 0,02 0,15

3Si1 0,06 à 0,14 0,70 à 1,00 1,30 à 1,60 0,025 0,025 0,15 0,15 0,15 0,03 0,35 0,02 0,15

3Si2 0,06 à 0,14 1,00 à 1,30 1,30 à 1,60 0,025 0,025 0,15 0,15 0,15 0,03 0,35 0,02 0,15

4Si1 0,06 à 0,14 0,80 à 1,20 1,60 à 1,90 0,025 0,025 0,15 0,15 0,15 0,03 0,35 0,02 0,15

2Ti 0,04 à 0,14 0,40 à 0,80 0,90 à 1,40 0,025 0,025 0,15 0,15 0,15 0,03 0,35 0,05 à 0,20 0,05 à 0,25

2Al 0,08 à 0,14 0,30 à 0,50 0,90 à 1,30 0,025 0,025 0,15 0,15 0,15 0,03 0,35 0,35 à 0,75 0,15

3Ni1 0,06 à 0,14 0,50 à 0,90 1,00 à 1,60 0,020 0,020 0,80 à 1,50 0,15 0,15 0,03 0,35 0,02 0,15

2Ni2 0,06 à 0,14 0,40 à 0,80 0,80 à 1,40 0,020 0,020 2,10 à 2,70 0,15 0,15 0,03 0,35 0,02 0,15

2Mo 0,08 à 0,12 0,30 à 0,70 0,90 à 1,30 0,020 0,020 0,15 0,15 0,40 à 0,60 0,03 0,35 0,02 0,15

4Mo 0,06 à 0,14 0,50 à 0,80 1,70 à 2,10 0,025 0,025 0,15 0,15 0,40 à 0,60 0,03 0,35 0,02 0,15

Z Toute autre composition convenue

Les valeurs uniques données dans le tableau sont des valeurs maximales, y compris le revêtement en cuivre.

Les produits consommables pour lesquels la composition chimique n'apparaît pas dans le tableau doivent être désignés par le même symbole et le préfixe Z. Les plages de valeurs de la composition

chimique ne sont pas précisées et, par conséquent, il est possible que deux électrodes ayant une même classification Z ne soient pas interchangeables.

© ISO 2019 – Tous droits réservés 7
---------------------- Page: 11 ----------------------
ISO/DIS 14341:2019 (F)
Tableau 3B — Symbole de la composition chimique
(Classification d'après la limite d'élasticité et l'énergie de rupture de 27 J)
Composition chimique, % (fraction massique)
Symbole
C Si Mn P S Ni Cr Mo V Cu Al Ti  Zr
Ti : 0,05 à 0,15
S2 0,07 0,40 à 0,70 0,90 à 1,40 0,025 0,030 — — — — 0,50 0,05 à 0,15
Zr : 0,02 à 0,12
S3 0,06 à 0,15 0,45 à 0,75 0,90 à 1,40 0,025 0,035 — — — — 0,50 — —
S4 0,06 à 0,15 0,65 à 0,85 1,00 à 1,50 0,025 0,035 — — — — 0,50 — —
S6 0,06 à 0,15 0,80 à 1,15 1,40 à 1,85 0,025 0,035 — — — — 0,50 — —
S7 0,07 à 0,15 0,50 à 0,80 1,50 à 2,00 0,025 0,035 — — — — 0,50 — —

S8 0,02 à 0,10 0,55 à 1,10 1,40 à 1,90 0,025 0,035 0,15 0,15 0,15 0,03 0,50 0,10 à 0,30

S11 0,02 à 0,15 0,55 à 1,10 1,40 à 1,90 0,030 0,030 — — — — 0,50 — 0,02 à 0,30
S12 0,02 à 0,15 0,55 à 1,00 1,25 à 1,90 0,030 0,030 — — — — 0,50 — —

S13 0,02 à 0,15 0,55 à 1,10 1,35 à 1,90 0,030 0,030 — — — — 0,50 0,10 à 0,50 0,02 à 0,30

S14 0,02 à 0,15 1,00 à 1,35 1,30 à 1,60 0,030 0,030 — — — — 0,50 — —
S15 0,02 à 0,15 0,40 à 1,00 1,00 à 1,60 0,030 0,030 — — — — 0,50 — 0,02 à 0,15
S16 0,02 à 0,15 0,40 à 1,00 0,90 à 1,60 0,030 0,030 — — — — 0,50 — —
S17 0,02 à 0,15 0,20 à 0,55 1,50 à 2,10 0,030 0,030 — — — — 0,50 — 0,02 à 0,30
S18 0,02 à 0,15 0,50 à 1,10 1,60 à 2,40 0,030 0,030 — — — — 0,50 — 0,02 à 0,30
S1M3 0,12 0,30 à 0,70 1,30 0,025 0,025 0,20 — 0,40 à 0,65 — 0,35
S2M3 0,12 0,30 à 0,70 0,60 à 1,40 0,025 0,025 — — 0,40 à 0,65 — 0,50 — —
S2M31 0,12 0,30 à 0,90 0,80 à 1,50 0,025 0,025 — — 0,40 à 0,65 — 0,50 — —

S3M3T 0,12 0,40 à 1,00 1,00 à 1,80 0,025 0,025 — — 0,40 à 0,65 — 0,50 — Ti: 0,02 à 0,30

S3M1 0,05 à
...

DRAFT INTERNATIONAL STANDARD
ISO/DIS 14341
ISO/TC 44/SC 3 Secretariat: ANSI
Voting begins on: Voting terminates on:
2019-10-28 2020-01-20
Welding consumables — Wire electrodes and weld
deposits for gas shielded metal arc welding of non alloy
and fine grain steels — Classification

Produits consommables pour le soudage — Fils-électrodes et métaux d'apport déposés en soudage à l'arc

sous protection gazeuse des aciers non alliés et à grains fins — Classification
ICS: 25.160.20
THIS DOCUMENT IS A DRAFT CIRCULATED
This document is circulated as received from the committee secretariat.
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
ISO/CEN PARALLEL PROCESSING
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 14341:2019(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
PROVIDE SUPPORTING DOCUMENTATION. ISO 2019
---------------------- Page: 1 ----------------------
ISO/DIS 14341:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 14341:2019 (E)
Contents

Foreword ......................................................................................................................................................................... iv

Introduction..................................................................................................................................................................... v

1 Scope .......................................................................................................................................................................... 1

2 Normative references .......................................................................................................................................... 1

3 Terms and definitions .......................................................................................................................................... 1

4 Classification ........................................................................................................................................................... 2

5 Symbols and requirements ................................................................................................................................ 2

5.1 Symbol for product/process .............................................................................................................................. 2

5.2 Symbol for strength and elongation of all-weld metal ............................................................................. 3

5.3 Symbol for impact properties of all-weld metal ......................................................................................... 3

5.4 Symbol for shielding gas ..................................................................................................................................... 4

5.5 Symbol for chemical composition of wire electrodes............................................................................... 5

6 Mechanical tests .................................................................................................................................................. 11

6.1 Preheating and interpass temperatures .................................................................................................... 11

6.2 Welding conditions and pass sequence ...................................................................................................... 12

6.3 Post-weld heat-treated (PWHT) condition ................................................................................................ 13

7 Chemical analysis ............................................................................................................................................... 13

8 Rounding procedure .......................................................................................................................................... 13

9 Retests .................................................................................................................................................................... 14

10 Technical delivery conditions ........................................................................................................................ 14

11 Examples of designation .................................................................................................................................. 14

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO/DIS 14341:2019 (E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work. ISO

collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any

patent rights identified during the development of the document will be in the Introduction and/or on

the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the World

Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see

www.iso.org/iso/foreword.html.

This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes],

Subcommittee SC 3, Welding consumables.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www.iso.org/members.html.

Official interpretations of TC 44 documents, where they exist, are available from this page:

https://committee.iso.org/sites/tc44/home/interpretation.html.

This third edition cancels and replaces the third edition (ISO 14341:2010), which has been technically

revised.
The main changes compared to the previous edition are as follows:
— To be added before publication
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/DIS 14341:2019 (E)
Introduction

This document recognizes that there are two somewhat different approaches in the global market to

classifying a given wire electrode, and allows for either or both to be used, to suit a particular market

need. Application of either type of classification designation (or both where suitable) identifies a product

as classified in accordance with this document.

This document provides a classification in order to designate wire electrodes in terms of their chemical

composition and, where required, in terms of the yield strength, tensile strength and elongation of the

all-weld metal. The ratio of yield strength to tensile strength of weld metal is generally higher than that

of parent metal. Users should note that matching weld metal yield strength to parent metal yield strength

does not necessarily ensure that the weld metal tensile strength matches that of the parent material.

Therefore, where the application requires matching tensile strength, selection of the consumable should

be made by reference to column 3 of Table 1A or 1B.

It should be noted that the mechanical properties of all-weld metal test specimens used to classify the

electrodes vary from those obtained in production joints because of differences in welding procedures

such as electrode size, width of weave, welding position and material composition.

© ISO 2019 – All rights reserved v
---------------------- Page: 5 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 14341:2019(E)
Welding consumables — Wire electrodes and weld
deposits for gas shielded metal arc welding of non alloy
and fine grain steels — Classification
1 Scope

This document specifies requirements for classification of wire electrodes and weld deposits in the as-

welded condition and in the post-weld heat-treated condition for gas shielded metal arc welding of non

alloy and fine grain steels with a minimum yield strength of up to 500 MPa or a minimum tensile strength

of up to 570 MPa. One wire electrode can be tested and classified with different shielding gases.

This document constitutes a combined specification providing classification utilizing a system based

upon the yield strength and the average impact energy of 47 J of all-weld metal, or utilizing a system

based upon the tensile strength and the average impact energy of 27 J of all-weld metal.

a) Clauses and tables which carry the suffix letter “A” are applicable only to wire electrodes classified

to the system based upon the yield strength and the average impact energy of 47 J of all-weld metal in

accordance with this document.

b) Clauses and tables which carry the suffix letter “B” are applicable only to wire electrodes classified

to the system based upon the tensile strength and the average impact energy of 27 J of all-weld metal in

accordance with this document.

c) Clauses and tables which have neither the suffix letter “A” nor the suffix letter “B” are applicable to

all wire electrodes classified in accordance with this document.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 544, Welding consumables — Technical delivery conditions for filler materials and fluxes — Type of

product, dimensions, tolerances and markings

ISO 13916, Welding — Measurement of preheating temperature, interpass temperature and preheat

maintenance temperature

ISO 14175:2008, Welding consumables — Gases and gas mixtures for fusion welding and allied processes

ISO 14344, Welding consumables — Procurement of filler materials and fluxes

ISO 15792-1:2000, Welding consumables — Test methods — Part 1: Test methods for all-weld metal test

specimens in steel, nickel and nickel alloys. Amended by ISO 15792-1:2000/Amd 1:2011

ISO 80000-1:2009, Quantities and units — Part 1: General. Corrected by ISO 80000-1:2009/Cor 1:2011

3 Terms and definitions
No terms and definitions are listed in this document.
© ISO 2019 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO/DIS 14341:2019 (E)

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https://www.iso.org/obp
— IEC Electropedia: available at http://www.electropedia.org/
4 Classification

Classification designations are based upon two approaches to indicate the tensile properties and the

impact properties of the all-weld metal obtained with a given electrode. The two designation approaches

include additional designators for some other classification requirements, but not all, as will be clear from

the following subclauses. In most cases, a given commercial product can be classified in both systems.

Then either or both classification designations can be used for the product.

A wire electrode shall be classified according to its chemical composition as in Table 3A or Table 3B. A

weld deposit shall be classified with additional symbols according to the mechanical properties of its all-

weld metal, using a shielding gas from a specific group.

4A Classification by yield strength and 47 J 4B Classification by tensile strength and 27 J

impact energy impact energy

The classification is divided into five parts: The classification is divided into five parts:

1) the first part gives a symbol indicating the 1) the first part gives a symbol indicating the

product/process to be identified; product/process to be identified;

2) the second part gives a symbol indicating 2) the second part gives a symbol indicating

the strength and elongation of the all-weld metal the strength and elongation of the all-weld metal

(see Table 1A); in either the as-welded or post-weld heat-treated
condition (see Table 1B);

3) the third part gives a symbol indicating 3) the third part gives a symbol indicating

the impact properties of the all-weld metal (see the impact properties of the all-weld metal in the

Table 2); same condition as specified for the tensile
strength (see Table 2). The letter U after this
symbol indicates that the deposit meets an
average optional requirement of 47 J at the
designated Charpy test temperature;

4) the fourth part gives a symbol indicating 4) the fourth part gives a symbol indicating

the shielding gas used (see 5.4); the shielding gas used (see 5.4);

5) the fifth part gives a symbol indicating the 5) the fifth part gives a symbol indicating the

chemical composition of the wire electrode used chemical composition of the wire electrode used

(see Table 3A). (see Table 3B).
5 Symbols and requirements
5.1 Symbol for product/process

The symbol for a weld deposit produced by gas shielded metal arc welding shall be the letter G placed at

the beginning of the designation.
2 © ISO 2019 – All rights reserved
---------------------- Page: 7 ----------------------
ISO/DIS 14341:2019 (E)

The symbol for a wire electrode for use in gas shielded metal arc welding shall be the letter G placed at

the beginning of the wire electrode designation.
5.2 Symbol for strength and elongation of all-weld metal

5.2A Classification by yield strength and 47 J 5.2B Classification by tensile strength and

impact energy 27 J impact energy

The symbols in Table 1A indicate the yield The symbols in Table 1B indicate the yield

strength, tensile strength, and elongation of the strength, tensile strength, and elongation of the

all-weld metal in the as-welded condition all-weld metal in the as-welded condition or in the

determined in accordance with Clause 6. post-weld heat-treated condition determined in

accordance with Clause 6.
Table 1A — Symbols for strength and Table 1B — Symbols for strength and
elongation of all-weld metal elongation
of all-weld metal
Minimum yield Tensile Minimum Minimum yield Tensile Minimum
a b b c
strength strength elongation a strength strength elongation
Symbol Symbol
MPa MPa % MPa MPa %
35 355 440 to 570 22 43X 330 430 to 600 20
38 380 470 to 600 20 49X 390 490 to 670 18
42 420 500 to 640 20 55X 460 550 to 740 17
46 460 530 to 680 20 57X 490 570 to 770 17
50 500 560 to 720 18 X is A or P, where A indicates testing in the as-welded
condition and P indicates testing in the post-weld heat-treated
For yield strength, the lower yield strength (R ) is used when
eL condition.
yielding occurs, otherwise the 0,2 % proof strength (R ) is used.
p0,2
For yield strength, the lower yield strength (R ) is used when
Gauge length is equal to five times the test specimen diameter.
yielding occurs, otherwise the 0,2 % proof strength (R ) is used.
p0,2
Gauge length is equal to five times the test specimen diameter.
5.3 Symbol for impact properties of all-weld metal

5.3A Classification by yield strength and 47 J 5.3B Classification by tensile strength and

impact energy 27 J impact energy

The symbols in Table 2 indicate the temperature The symbols in Table 2 indicate the temperature

at which an impact energy of 47 J is achieved at which an impact energy of 27 J is achieved

under the conditions given in Clause 6. under the conditions given in Clause 6.

Three test specimens shall be tested. Only one Five test specimens shall be tested. The lowest

individual value may be lower than 47 J but not and highest values obtained shall be disregarded.

lower than 32 J. Two of the three remaining values shall be greater
than the specified 27 J level, one of the three may
be lower but shall not be less than 20 J. The
average of the three remaining values shall be at
least 27 J.
The addition of the optional symbol U,
immediately after the symbol for condition of heat
treatment, indicates that the supplemental
© ISO 2019 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO/DIS 14341:2019 (E)
requirement of 47 J impact energy at the normal
27 J impact test temperature has also been
satisfied. For the 47 J impact requirement, the
number of specimens tested and values obtained
shall meet the requirement of 5.3A.
When an all-weld metal has bee
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
