Standards Content (sample)

INTERNATIONAL ISO
STANDARD 8573-5
First edition
2001-12-15
Compressed air —
Part 5:
Test methods for oil vapour and organic
solvent content
Air comprimé —
Partie 5: Méthodes d'essai pour la teneur en vapeurs d'huile et en solvants
organiques
Reference number
ISO 8573-5:2001(E)
ISO 2001
---------------------- Page: 1 ----------------------
ISO 8573-5:2001(E)

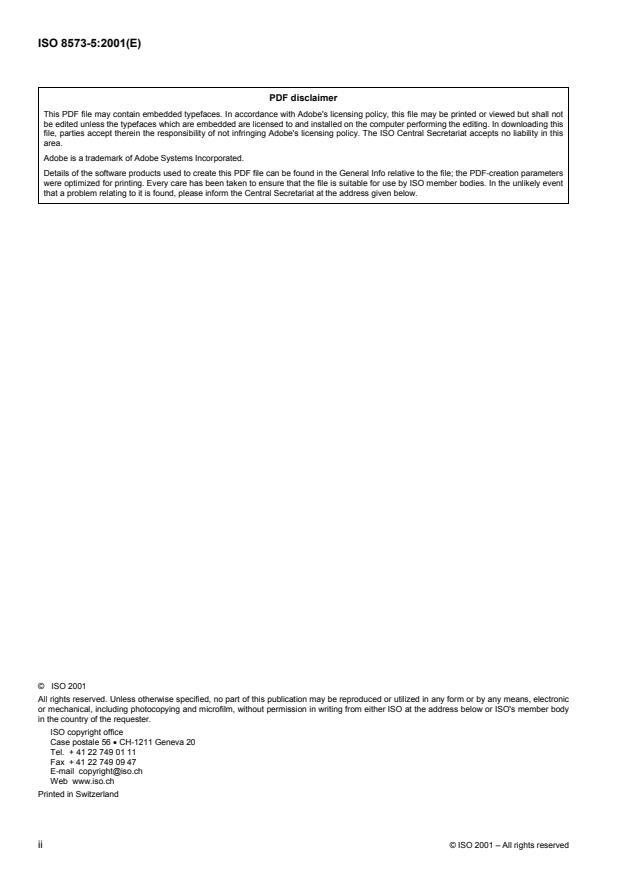

PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not

be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this

file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this

area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters

were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event

that a problem relating to it is found, please inform the Central Secretariat at the address given below.

© ISO 2001

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic

or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body

in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2001 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8573-5:2001(E)
Contents Page

Foreword.....................................................................................................................................................................iv

1 Scope..............................................................................................................................................................1

2 Normative references....................................................................................................................................1

3 Terms and definitions ...................................................................................................................................2

4 Oil vapour classes.........................................................................................................................................2

5 Test methods.................................................................................................................................................2

6 Sampling.........................................................................................................................................................2

7 Measurement..................................................................................................................................................3

8 Evaluation of test results..............................................................................................................................4

9 Uncertainty.....................................................................................................................................................4

10 Test report......................................................................................................................................................5

Annex A (normative) Test procedures......................................................................................................................7

Annex B (informative) Dalton’s law of partial pressure ........................................................................................10

Bibliography..............................................................................................................................................................11

© ISO 2001 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8573-5:2001(E)

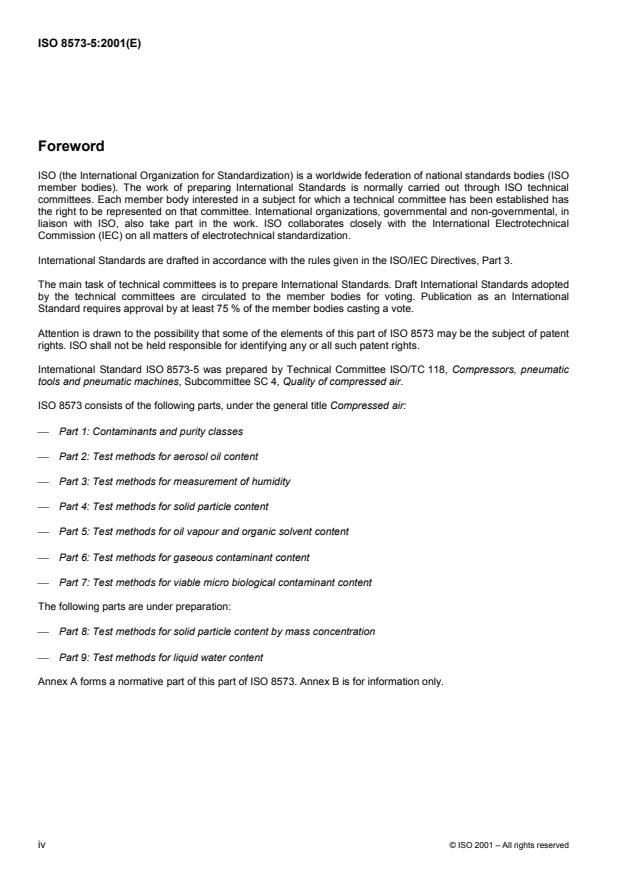

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO

member bodies). The work of preparing International Standards is normally carried out through ISO technical

committees. Each member body interested in a subject for which a technical committee has been established has

the right to be represented on that committee. International organizations, governmental and non-governmental, in

liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical

Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.

The main task of technical committees is to prepare International Standards. Draft International Standards adopted

by the technical committees are circulated to the member bodies for voting. Publication as an International

Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this part of ISO 8573 may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

International Standard ISO 8573-5 was prepared by Technical Committee ISO/TC 118, Compressors, pneumatic

tools and pneumatic machines, Subcommittee SC 4, Quality of compressed air.

ISO 8573 consists of the following parts, under the general title Compressed air:

 Part 1: Contaminants and purity classes
 Part 2: Test methods for aerosol oil content
 Part 3: Test methods for measurement of humidity
 Part 4: Test methods for solid particle content
 Part 5: Test methods for oil vapour and organic solvent content
 Part 6: Test methods for gaseous contaminant content
 Part 7: Test methods for viable micro biological contaminant content
The following parts are under preparation:
 Part 8: Test methods for solid particle content by mass concentration
 Part 9: Test methods for liquid water content

Annex A forms a normative part of this part of ISO 8573. Annex B is for information only.

iv © ISO 2001 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8573-5:2001(E)
Compressed air —
Part 5:
Test methods for oil vapour and organic solvent content
1 Scope

This part of ISO 8573 specifies the gas chromatography test method for determining the content of oil vapour

(hydrocarbons of six or more carbon atoms) in compressed air, regardless of the source of the compressed air, as

well as of any organic solvents in the vapour, difficult to separate from the other hydrocarbons. It also gives

guidelines on the use of chemical indicator tubes as an initial indication of the presence of oil vapour.

This part of ISO 8573 elaborates sampling, measurement, evaluation, uncertainty considerations and reporting in

respect of the compressed air purity class parameter, oil vapour, in accordance with ISO 8573-1.

NOTE Lighter hydrocarbons composed of five or less carbon atoms are dealt with as gaseous contaminants in 8573-6.

2 Normative references

The following normative documents contain provisions which, through reference in this text, constitute provisions of

this part of ISO 8573. For dated references, subsequent amendments to, or revisions of, any of these publications

do not apply. However, parties to agreements based on this part of ISO 8573 are encouraged to investigate the

possibility of applying the most recent editions of the normative documents indicated below. For undated

references, the latest edition of the normative document referred to applies. Members of ISO and IEC maintain

registers of currently valid International Standards.

ISO 2591-1, Test sieving — Part 1: Methods using test sieves of woven wire cloth and perforated metal plate

ISO 3857-1, Compressors, pneumatic tools and machines — Vocabulary — Part 1: General

ISO 5598, Fluid power systems and components — Vocabulary
ISO 8573-1:2001, Compressed air — Part 1: Contaminants and purity classes

ISO 8573-2:1996, Compressed air for general use — Part 2: Test methods for aerosol oil content

ISO 8573-3, Compressed air — Part 3: Test methods for measurement of humidity

ISO 9486, Workplace air — Determination of vaporous chlorinated hydrocarbons — Charcoal tube/solvent

desorption/gas chromatographic method

ISO 9487, Workplace air — Determination of vaporous aromatic hydrocarbons — Charcoal tube/solvent

desorption/gas chromatographic method
© ISO 2001 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 8573-5:2001(E)
3 Terms and definitions

For the purposes of this part of ISO 8573, the terms and definitions given in ISO 3857-1, ISO 5598 and

ISO 8573-1, and the following apply.
3.1
mesh

indication of particle size resulting from the grading of solids by the use of sieves with defined hole sizes

3.2
oil
mixture of hydrocarbons composed of six or more carbon atoms (C )
3.3
organic solvent

mixture of one or a combination of the following identified groups: alcohols, halogenic hydrocarbons, esters,

esters/etheralcohols, ketones, aromatic/alfatic hydrocarbons

NOTE These compounds are characterized by a considerable vapour pressure under given conditions, when air samples

are analysed.
4 Oil vapour classes

Oil vapour is included in the total oil concentration figure used for classification in Table 4 of ISO 8573-1:2001.

5 Test methods

Selection of the available test methods depends on the range of oil vapour content in the compressed air.

 Gas chromatography (see clause A.1) is applicable for oil vapour content in the range 0,001 mg/m to

10 mg/m .

 Chemical indicator tubes (see clause A.2) are to be used as a preliminary method only, for checking purposes

and as an initial investigation, after which the gas chromatography method shall be employed.

6 Sampling
6.1 General

The quantification of the oil vapour content in a compressed air system shall be carried out within the following

constraints.

The sample shall be free from interfering contaminants, for example, water vapour, oil aerosol.

The sampling and analysis of the oil vapour shall be performed using a constant flow rate.

Air flow is normally diverted through the test equipment via suitable in-line valves. These shall have been checked

to ensure they do not contribute to the level of contamination already present. Particular attention shall be given to

the cleanliness of the test equipment, and other precautions shall be taken, for example, valve purging and

stabilization to constant test conditions. Good analytical techniques help improve the confidence level of the

measurements.

Flow measurement is required to determine the volume of air used during the test, regardless of the method.

2 © ISO 2001 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 8573-5:2001(E)

The temperature and velocity range shall be within the ranges specified by the manufacturer of the test equipment.

See clause A.1 for the sampling procedure.
6.2 Extraction

The probe shall be installed in a small extraction tube, which conducts an air sample from the main pipe into the

measurement chamber, where the measurement shall be made under system pressure.
6.3 Sampling and measurement conditions
6.3.1 Repeatability

Depending on the repeatability of the method and the experience of the parties involved in the provision of

measurement facilities, a number of sequential measurements may need to be carried out.

6.3.2 Sampling system

Materials used for conducting the air in the sampling system shall not affect the oil vapour content of the sample.

The sampling system pressure shall be recorded during measurement.
The sampling system
...

NORME ISO
INTERNATIONALE 8573-5
Première édition
2001-12-15
Air comprimé —
Partie 5:
Méthodes d'essai pour la détermination
de la teneur en vapeurs d'huile et en
solvants organiques
Compressed air —
Part 5: Test methods for oil vapour and organic solvent content
Numéro de référence
ISO 8573-5:2001(F)
ISO 2001
---------------------- Page: 1 ----------------------
ISO 8573-5:2001(F)

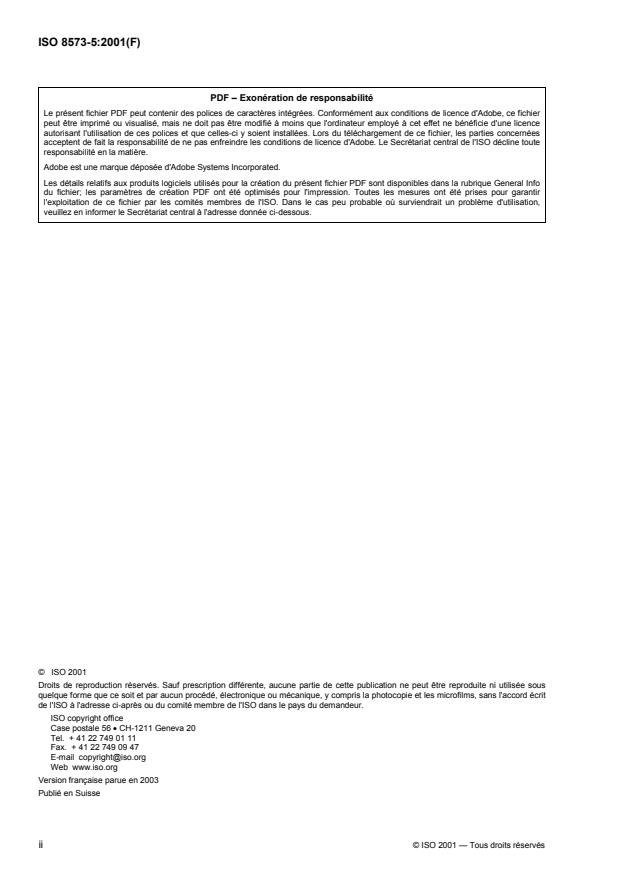

PDF – Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info

du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir

l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,

veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2001

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2003
Publié en Suisse
ii © ISO 2001 — Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8573-5:2001(F)
Sommaire Page

Avant-propos..................................................................................................................................................... iv

1 Domaine d'application.......................................................................................................................... 1

2 Références normatives......................................................................................................................... 1

3 Termes et définitions ............................................................................................................................ 2

4 Classes de vapeur d'huile .................................................................................................................... 2

5 Méthodes d'essai .................................................................................................................................. 2

6 Échantillonnage .................................................................................................................................... 2

7 Mesurage................................................................................................................................................ 4

8 Évaluation des résultats d'essai.......................................................................................................... 4

9 Incertitude.............................................................................................................................................. 5

10 Rapport d'essai ..................................................................................................................................... 5

Annexe A (normative) Description des méthodes de mesurage................................................................... 7

Annexe B (informative) Loi de Dalton pour la pression partielle................................................................. 10

Bibliographie .................................................................................................................................................... 11

© ISO 2001 — Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 8573-5:2001(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 3.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments de la présente partie de l'ISO 8573 peuvent faire

l'objet de droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour

responsable de ne pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 8573-5 a été élaborée par le comité technique ISO/TC 118, Compresseurs, outils et machines

pneumatiques, sous-comité SC 4, Qualité de l'air comprimé.

L'ISO 8573 comprend les parties suivantes, présentées sous le titre général Air comprimé:

— Partie 1: Polluants et classes de pureté
— Partie 2: Méthodes d'essai pour mesurer les aérosols d'huile
— Partie 3: Méthodes d'essai pour mesurer le taux d'humidité

— Partie 4: Méthodes d'essai pour la détermination de la teneur en particules solides

— Partie 5: Méthodes d'essai pour la détermination de la teneur en vapeurs d'huile et en solvants

organiques

— Partie 6: Méthodes d'essai pour la détermination de la teneur en polluants gazeux

— Partie 7: Méthode d'essai pour la détermination de la teneur en polluants microbiologiques viables

Les parties suivantes sont en préparation:

— Partie 8: Méthodes d'essai pour la détermination de la teneur en particules solides par concentration

massique
— Partie 9: Méthodes d'essai pour la détermination de la teneur en eau liquide

L'Annexe A constitue un élément normatif de la présente partie de l'ISO 8573. L'Annexe B est donnée

uniquement à titre d'information.
iv © ISO 2001 — Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 8573-5:2001(F)
Air comprimé —
Partie 5:
Méthodes d'essai pour la détermination de la teneur en vapeurs
d'huile et en solvants organiques
1 Domaine d'application

La présente partie de l'ISO 8573 spécifie la méthode d'essai par chromatographie en phase gazeuse pour la

détermination de la teneur en vapeurs d'huile (hydrocarbures composés de six atomes de carbone ou plus)

dans l'air comprimé, indépendamment de l'origine de l'air comprimé, tout comme de la présence de tout

solvant organique dans la vapeur, difficile à séparer des autres hydrocarbures. Elle donne également des

indications sur la procédure de mise en œuvre de tubes indicateurs chimiques lors d'une première évaluation

de présence de vapeurs d'huile.

La présente partie de l'ISO 8573 fournit des considérations sur l'échantillonnage, le mesurage, l'évaluation,

les incertitudes de mesure et la présentation du rapport d'essai en ce qui concerne le paramètre «vapeurs

d'huile» de la classe de pureté de l'air comprimé, conformément à l'ISO 8573-1.

NOTE Les hydrocarbures plus légers composés de 5 carbones ou moins sont traités comme des polluants gazeux

dans l'ISO 8573-6.
2 Références normatives

Les documents normatifs suivants contiennent des dispositions qui, par suite de la référence qui en faite,

constituent des dispositions valables pour la présente partie de l'ISO 8573. Pour les références datées, les

amendements ultérieurs ou les révisions de ces publications ne s'appliquent pas. Toutefois, les parties

prenantes aux accords fondés sur la présente partie de l'ISO 8573 sont invitées à rechercher la possibilité

d'appliquer les éditions les plus récentes des documents normatifs indiqués ci-après. Pour les références non

datées, la dernière édition du document normatif en référence s'applique. Les membres de l'ISO et de la CEI

possèdent le registre des Normes internationales en vigueur.

ISO 2591-1, Tamisage de contrôle — Partie 1: Modes opératoires utilisant des tamis de contrôle en tissus

métalliques et en tôles métalliques perforées

ISO 3857-1, Compresseurs, outils et machines pneumatiques — Vocabulaire — Partie 1: Généralités

ISO 5598, Transmissions hydrauliques et pneumatiques — Vocabulaire
ISO 8573-1:2001, Air comprimé — Partie 1: Polluants et classes de pureté

ISO 8573-2:1996, Air comprimé pour usage général — Partie 2: Méthodes d'essai pour mesurer les aérosols

d'huile

ISO 8573-3, Air comprimé — Partie 3: Méthodes d'essai pour mesurer le taux d'humidité

ISO 9486, Air des lieux de travail — Détermination des hydrocarbures chlorés vaporeux — Méthode d'analyse

par tube à charbon actif/désorption des solvants/chromatographie en phase gazeuse

© ISO 2001 — Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 8573-5:2001(F)

ISO 9487, Air des lieux de travail — Détermination des hydrocarbures aromatiques vaporeux — Méthode

d'analyse par tube à charbon actif/désorption des solvants/chromatographie en phase gazeuse

3 Termes et définitions

Pour les besoins de la présente partie de l'ISO 8573, les termes et définitions donnés dans l'ISO 3857-1,

l'ISO 5598 et l'ISO 8573-1 s'appliquent, ainsi que les termes et définitions suivants.

3.1
maillage

indication sur la taille de particules solides résultant d'une sélection granulométrique réalisée à l'aide de tamis

comportant des trous de dimensions définies
3.2
huile
mélange d'hydrocarbures composé de six atomes de carbone ou plus (C )
3.3
solvant organique

mélange d'un des groupes identifiés suivants ou d'une de leurs combinaisons: alcools, hydrocarbures

halogénés, esters, esters/etheralcools, cétones, hydrocarbures aromatiques/aliphatiques

NOTE Ces composants sont caractérisés par une pression de vapeur considérable sous certaines conditions, au

moment où les échantillons d'air sont analysés.
4 Classes de vapeur d'huile

Les vapeurs d'huile sont incluses dans la valeur de la concentration en huile totale utilisée pour la

classification donnée dans le Tableau 5 de l'ISO 8573-1:2001.
5 Méthodes d'essai

La méthode d'essai à choisir dépend de la plage de concentration en vapeurs d'huile dans l'air comprimé.

 La chromatographie en phase gazeuse (voir l'Article A.1) est applicable pour une teneur en vapeurs

3 3
d'huile comprise entre 0,001 mg/m et 10 mg/m .

 Les tubes indicateurs chimiques (voir l'Article A.2) ne sont à utiliser qu'en tant que méthode préliminaire à

des fins de vérification ou comme une investigation initiale après laquelle il faut utiliser la méthode de

mesure par chromatographie en phase gazeuse.
6 Échantillonnage
6.1 Généralités

La quantification de la teneur en vapeurs d'huile dans le système à air comprimé doit être réalisée selon les

conditions suivantes.

L'échantillon doit être exempt de tout polluant pouvant interférer, tel que la vapeur d'eau et les aérosols d'huile.

L'échantillonnage et l'analyse des vapeurs d'huile doivent être effectués à débit constant.

2 © ISO 2001 — Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 8573-5:2001(F)

Le débit d'air est normalement acheminé vers l'équipement d'essai par l'intermédiaire de vannes en ligne

appropriées. Celles-ci doivent avoir été préalablement vérifiées pour s'assurer qu'elles ne contribuent pas au

niveau de pollution déjà existant. Une attention particulière doit être apportée à la propreté de l'équipement

d'essai, et d'autres précautions doivent être prises, par exemple la purge des vannes et le maintien des

conditions d'essai constantes. De bonnes pratiques de laboratoire pourront aider à améliorer le niveau de

confiance des mesurages.

Le mesurage du débit est nécessaire pour déterminer le volume d'air utilisé pendant l'essai, quelle que soit la

méthode adoptée.

La température et la vitesse du fluide doivent être comprises dans les plages d'utilisation définies par le

fabricant de l'équipement d'essai.
Voir A.1.1 pour la procédure d'échantillonnage.
6.2 Extraction

Le média adsorbant doit être installé dans un petit tube d'extraction, vers lequel un échantillon d'air de la

canalisation principale est envoyé à la pression du système.
6.3 Conditions d'échantillonnage et de mesurage
6.3.1 Répétabilité

Selon la répétabilité de la méthode et l'expérience des opérateurs, plusieurs mesures successives peuvent se

révéler nécessaires.
6.3.2 Système d'échantillonnage

Les matériaux utilisés pour acheminer l'air dans le système d'échantillonnage ne doivent pas affecter la teneur

en vapeurs d'huile de l'échantillon.
La pressio
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
