ISO 8737:1986

• Abstract:

  Specifies the characteristics of products with metric dimensions and nominal diameters from 5 mm up to and including 50 mm; tabulates thread sizes M 5 up to M 50 with nominal lengths from 40 mm up to 400 mm and specifications with reference to International Standards; gives an example for the designation.

• Status: Published
• Publication Date: 05-Nov-1986
• ICS: 21.060.50 - Pins, nails
• Technical Committee: ISO/TC 2 - Fasteners
• Drafting Committee: ISO/TC 2/WG 13 - Washer and non-threaded fasteners
• Current Stage: 9093 - International Standard confirmed
• Start Date: 24-Jun-2022
• Completion Date: 29-Aug-2026

Overview

ISO 8737:1986 specifies the characteristics, dimensions and designation of taper pins with external thread, unhardened. The standard covers metric taper pins with nominal diameters from 5 mm to 50 mm and tabulates corresponding thread sizes M5 to M50 and nominal lengths from 40 mm up to 400 mm (with larger lengths by agreement). ISO 8737:1986 is intended for use by manufacturers, designers and quality inspectors of mechanical fasteners and fittings.

Key Topics

• Scope and sizes: Metric nominal diameters d1 = 5–50 mm; thread sizes M5…M50; nominal lengths typically 40–400 mm (longer lengths by agreement or in 40 mm steps above 400 mm).
• Thread and tolerances: Metric screw thread with tolerance 6g in accordance with ISO 965.
• Material and hardness: Default material is free‑cutting steel (St) with specified hardness 125–245 HV; other materials may be agreed between customer and supplier.
• Surface finish and coatings: Pins may be supplied plain with rust‑preventative lubricant or with preferred coatings such as black oxide, phosphate coating, or zinc plating with chromate conversion (see ISO 2081 and ISO 4520). All dimensional tolerances apply prior to plating or coating.
• Workmanship and inspection: Parts must be uniform and free of defects; no burrs allowed. Taper inspection is performed using an optical comparator. Acceptance inspection follows ISO 3269.
• Designation example: Taper pin ISO 8737 - 6 x 50 - St (unhardened steel taper pin, 6 mm × 50 mm).

Applications

ISO 8737 taper pins with external thread are used where precise location and mechanical fastening are required. Typical practical applications and users include:

• Mechanical and machine design engineers specifying location pins and fasteners
• Fastener manufacturers producing metric taper pins to international dimensions
• Quality assurance and inspection teams verifying tolerances and surface finish
• Maintenance, assembly and tooling operations requiring removable locating pins in jigs, fixtures, gear and shaft assemblies

Using ISO 8737 ensures interchangeability, reliable fit, and consistent quality for taper pins, improving procurement clarity and reducing assembly issues.

Related Standards

• ISO 965 - General purpose metric screw threads - Tolerances (thread tolerance 6g)
• ISO 2081 - Electroplated zinc coatings (referenced for zinc plating)
• ISO 4520 - Chromate conversion coatings on electroplated zinc and cadmium
• ISO 3269 - Fasteners - Acceptance inspection

Keywords: ISO 8737, taper pins, external thread, unhardened taper pin, metric taper pins, fasteners, thread tolerance, free‑cutting steel, surface finish, acceptance inspection.

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION~ME~YHAPO~HAR OPTAHM3AUMR l-lo CTAH~APTbl3A~MVl@ORGANlSATlON INTERNATIONALE DE NORMALISATION
Taper pins with external thread, unhardened
Goupilles de position coniques ;i longueur filet&e, non tremp&es
First edition - 1986-11-01
z UDC 621386.114 Ref. No. IS0 8737-1986 (E)
-
CD
8 specifications, dimensions, designation.
Descriptors : fasteners, pins (mechanics), taper pins,
- Price based on 3 pages
Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Each member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting. -
International Standard IS0 8737 was prepared by Technical Committee ISO/TC 2,
Fasteners.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
latest edition, unless othewise stated.
0 International Organization for Standardization, 1986
Printed in Switzerland
INTERNATIONAL STANDARD
IS0 87374986 (E)
Taper pins with external thread, unhardened
1 Scope and field of application
This International Standard specifies the characteristics of unhardened taper pins with external thread, and metric dimensions and
nominal diameters, dI, from 5 to 50 mm inclusive.
2 References
IS0 965, IS0 general purpose metric screw threads - Tolerances.
IS0 2081, Metallic coatings - Electroplated coatings of zinc on iron or steel.
IS0 3269, Fasteners - Acceptance inspection.
IS0 4520, Chromate conversion coatings on electroplated zinc and cadmium coatings.

IS0 87374986 (E)

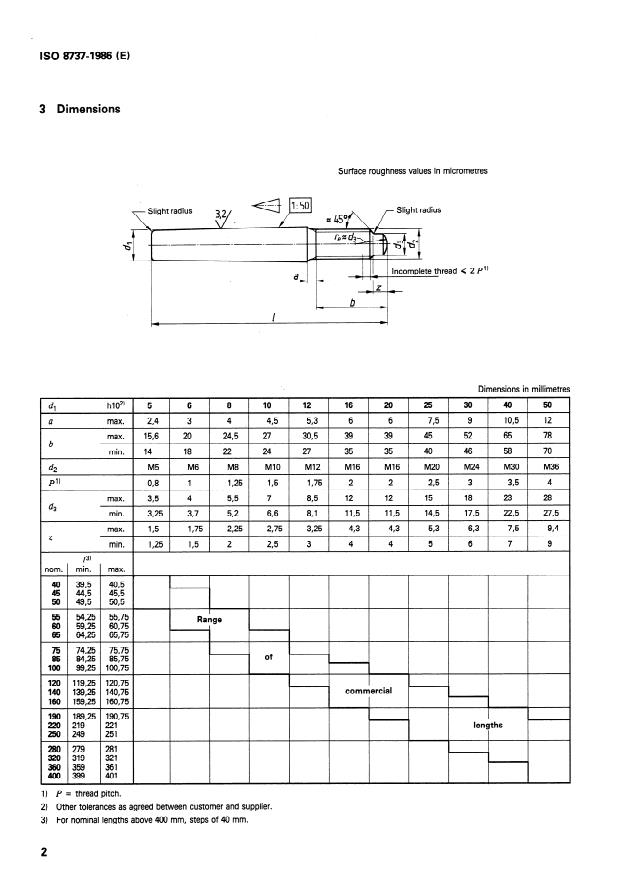

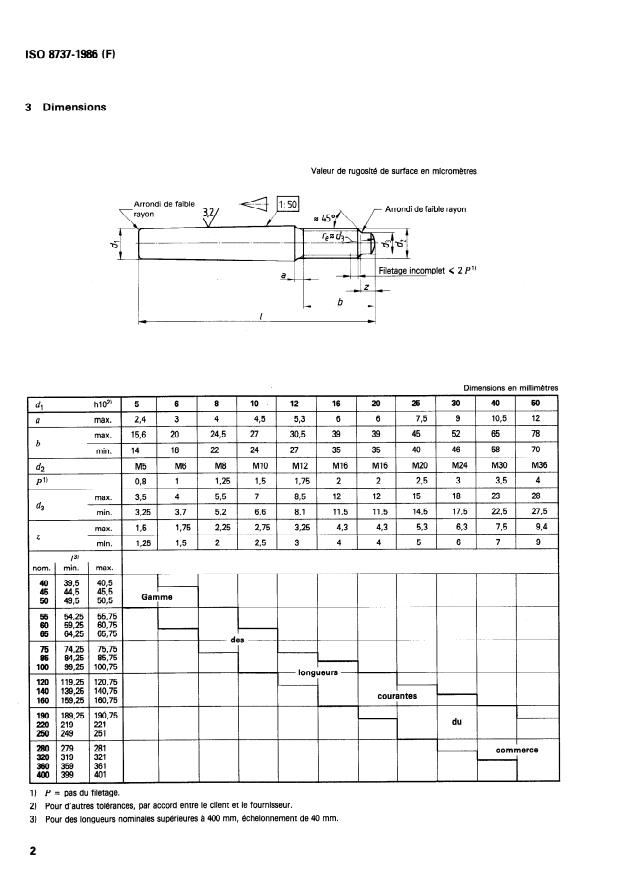

3 Dimensions
Surface roughness values in micrometres
< ZP”
a_ 1 I- Alzomplete thread
.
Dimens
...
