ISO 3089:2005

Machine tools — Test conditions for self-centring, manually operated chucks with one-piece jaws

ISO 3089:2005 specifies, with reference to ISO 230-1, the geometric tests and corresponding tolerances for self-centring, manually-operated chucks for machine tools with more than two jaws. This type of chuck has jaws known as "one-piece hard jaws", the relatively large stroke of which allows quick adaptation to the most varied sizes of workpieces without dismounting. ISO 3089:2005 deals only with the inspections of rotational accuracy of the chuck, the straightening and the centring of workpieces. It is not applicable to other dynamic quantities, such as measurement of counterbalancing or measurements gripping powers.

Machines-outils — Conditions d'essai pour mandrins à serrage concentrique à commande manuelle avec mors monobloc

L'ISO 3089:2005 spécifie, par référence à l'ISO 230-1, les essais géométriques et les tolérances correspondantes pour les mandrins à serrage concentrique à commande manuelle, comportant plus de deux mors. Ce type de mandrin se caractérise principalement par l'emploi de mors dits «monobloc» ou «en une seule pièce» et dont la course, relativement importante, leur permet de s'adapter rapidement et sans démontage aux dimensions de pièces les plus variées. L'ISO 3089:2005 ne traite que du contrôle de l'exactitude de rotation du mandrin ainsi que du dégauchissage et du centrage des pièces à usiner, à l'exclusion de toute autre considération d'ordre dynamique touchant, par exemple, au mesurage des balourds de rotation, à l'équilibrage, ou encore au mesurage des efforts de serrage.

General Information

• Status: Published
• Publication Date: 09-Nov-2005
• ICS: 25.060.20 - Dividing and tool-workpiece holding devices
• Technical Committee: ISO/TC 39/SC 8 - Work holding spindles and chucks
• Drafting Committee: ISO/TC 39/SC 8 - Work holding spindles and chucks
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 08-Oct-2019

Relations

• Revises: ISO 3089:1991 - Self-centring manually-operated chucks for machine tools — Acceptance test specifications (geometrical tests)
• Effective Date: 15-Apr-2008

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 3089
Third edition
2005-11-15

Machine tools — Test conditions for
self-centring, manually-operated chucks
with one-piece jaws
Machines-outils — Conditions d'essai pour mandrins à serrage
concentrique et à commande manuelle avec mors monobloc




Reference number
ISO 3089:2005(E)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 3089:2005(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


©  ISO 2005
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2005 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 3089:2005(E)
Contents Page
Foreword. iv
1 Scope. 1
2 Normative references. 1
3 Preliminary remarks. 1
4 Accuracy classes. 1
5 Geometric tests. 1
5.1 Master pinion. 1
5.2 Input torque . 1
5.3 Test mandrels. 2
5.4 Test rings. 2
5.4.1 General. 2
5.4.2 Accuracy of the test rings for external jaws . 2
5.4.3 Accuracy of the test rings for internal jaws. 2
5.5 Spindle or face plate accuracy . 2
5.6 Chuck accuracy. 5
Bibliography . 12

© ISO 2005 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 3089:2005(E)

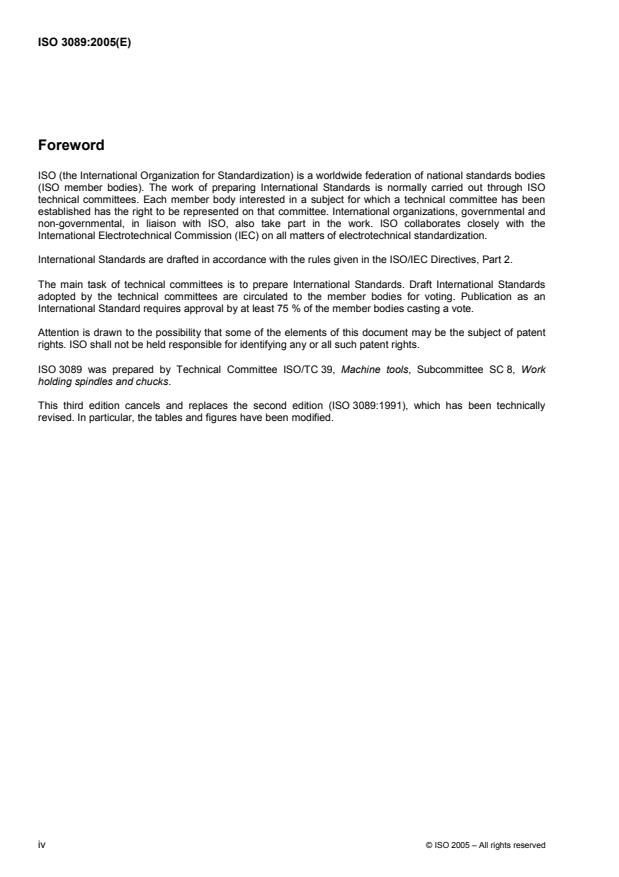

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3089 was prepared by Technical Committee ISO/TC 39, Machine tools, Subcommittee SC 8, Work
holding spindles and chucks.
This third edition cancels and replaces the second edition (ISO 3089:1991), which has been technically
revised. In particular, the tables and figures have been modified.

iv © ISO 2005 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 3089:2005(E)

Machine tools — Test conditions for self-centring,
manually-operated chucks with one-piece jaws
1 Scope
This International Standard specifies, with reference to ISO 230-1, the geometric tests and corresponding
tolerances for self-centring, manually-operated chucks for machine tools with more than two jaws.
This type of chuck has jaws known as “one-piece hard jaws”, the relatively large stroke of which allows quick
adaptation to the most varied sizes of workpieces without dismounting.
This International Standard deals only with the inspections of rotational accuracy of the chuck, the
straightening and the centring of workpieces. It is not applicable to other dynamic quantities, such as
measurement of counterbalancing or measurements gripping powers.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 230-1:1996, Test code for machine tools — Part 1: Geometric accuracy of machines operating under no-
load or finishing conditions
3 Preliminary remarks
All dimensions and tolerances in this International Standard are expressed in millimetres.
4 Accuracy classes
Unlike the previous edition, this International Standard specifies only one accuracy class.
5 Geometric tests
5.1 Master pinion
Tightening of the chuck on the test mandrels (test G3) or on the test rings (test G4 to G7) shall be carried out
using the master pinion only. The master pinion is a pinion nominated as the reference pinion.
5.2 Input torque
For geometric tests, the input torque shall be the same — approximately 67 % of maximum input torque as
specified by the manufacturer.
© ISO 2005 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 3089:2005(E)
5.3 Test mandrels
The test mandrels shall be manufactured from solid steel and hardened to avoid damage to external surface
due to the gripping force of the chuck. The accuracy of test mandrels used shall be as specified in
ISO 230-1:1996, A.3, for test mandrels of similar diameters.
5.4 Test rings
5.4.1 General
Test rings/discs shall be manufactured from solid steel and hardened to avoid damage to the active surfaces
due to the
...

NORME ISO
INTERNATIONALE 3089
Troisième édition
2005-11-15


Machines-outils — Conditions d'essai
pour mandrins à serrage concentrique à
commande manuelle avec mors
monobloc
Machines tools — Test conditions for self-centring, manually-operated
chucks with one piece-jaws




Numéro de référence
ISO 3089:2005(F)
©
ISO 2005

---------------------- Page: 1 ----------------------
ISO 3089:2005(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


©  ISO 2005
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2005 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 3089:2005(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives. 1
3 Remarques préliminaires — Unités de Mesure . 1
4 Classes d'exactitude. 1
5 Essais géométriques. 1
5.1 Pignon principal. 1
5.2 Couple de commande. 2
5.3 Mandrins de contrôle. 2
5.4 Anneaux/disques de contrôle. 2
5.4.1 Généralités. 2
5.4.2 Exactitude de réalisation des anneaux/disques de contrôle pour les mors externes . 2
5.4.3 Exactitude de réalisation des anneaux de contrôle pour les mors internes. 2
5.5 Exactitude de la broche ou du faux-plateau . 3
5.6 Exactitude du mandrin . 6
Bibliographie . 13

© ISO 2005 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 3089:2005(F)

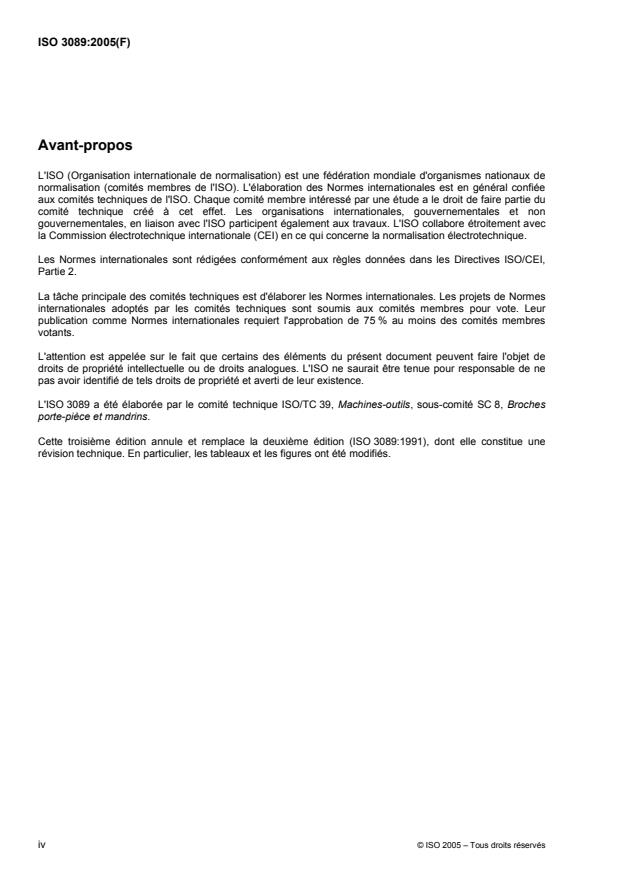

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 3089 a été élaborée par le comité technique ISO/TC 39, Machines-outils, sous-comité SC 8, Broches
porte-pièce et mandrins.
Cette troisième édition annule et remplace la deuxième édition (ISO 3089:1991), dont elle constitue une
révision technique. En particulier, les tableaux et les figures ont été modifiés.

iv © ISO 2005 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 3089:2005(F)

Machines-outils — Conditions d'essai pour mandrins à serrage
concentrique à commande manuelle avec mors monobloc
1 Domaine d'application
La présente Norme internationale spécifie, par référence à l'ISO 230-1, les essais géométriques et les
tolérances correspondantes pour les mandrins à serrage concentrique à commande manuelle, comportant
plus de deux mors.
Ce type de mandrin se caractérise principalement par l'emploi de mors dits «monobloc» ou «en une seule
pièce» et dont la course, relativement importante, leur permet de s'adapter rapidement et sans démontage
aux dimensions de pièces les plus variées.
La présente Norme internationale ne traite que du contrôle de l'exactitude de rotation du mandrin ainsi que du
dégauchissage et du centrage des pièces à usiner, à l'exclusion de toute autre considération d'ordre
dynamique touchant, par exemple, au mesurage des balourds de rotation, à l'équilibrage, ou encore au
mesurage des efforts de serrage.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 230-1:1996, Code d'essai des machines-outils — Partie 1: Précision géométrique des machines
fonctionnant à vide ou dans des conditions de finition
3 Remarques préliminaires — Unités de Mesure
Toutes les dimensions et tolérances spécifiées dans la présente Norme internationale sont exprimées en
millimètres.
4 Classes d'exactitude
À la différence de l'édition précédente, la présente Norme internationale spécifie une seule classe d'exactitude.
5 Essais géométriques
5.1 Pignon principal
Le serrage du mandrin sur les mandrins de contrôle (essai G3) ou sur les anneaux de contrôle (essais G4 à
G7) doit être effectué en utilisant uniquement le pignon principal. Le pignon principal est un pignon désigné
comme pignon de référence.
© ISO 2005 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 3089:2005(F)
5.2 Couple de commande
Le couple de commande à appliquer lors des vérifications géométriques doit être le même, et voisin de 67 %
du couple maximal de commande spécifié par le constructeur.
5.3 Mandrins de contrôle
Les mandrins de contrôle doivent être fabriqués en acier calmé et trempé afin d'éviter que les efforts de
serrage du mandrin n'endommagent leur surface externe. L'exactitude des mandrins de contrôle utilisés doit
être conforme à l'ISO 230-1:1996, A.3, pour des mandrins de contrôle à diamètres similaires.
5.4 Anneaux/disques de contrôle
5.4.1 Généralités
Les anneaux/disques de contrôle doivent être fabriqués en acier calmé et trempé afin d'éviter que les efforts
de serrage du mandrin n'endommagent leurs surfaces actives. Pour minimiser les effets de déformation
possible des
...
