Ergonomics — Accessible design — Method for creating colour combinations taking account of age-related changes in human colour vision

ISO 24505:2016 provides a method for creating conspicuous colour combinations for use in visual signs and displays taking into account viewer age. It is based on the perceived similarity of colours at photopic and mesopic lighting conditions. ISO 24505:2016 applies to the design of visual signs and displays in which multiple colours are used so that the colours are conspicuous to people of any age, including older people who do not have deficient colour vision. The method and data in this International Standard are not applicable to the design of visual signs and displays for people with colour deficiencies or medical disorders affecting vision. Basically, this International Standard applies to the reflective or object mode colours, but may apply to self-luminous mode colours if the colour coordinates are appropriately transferred to those of the object mode colours.

Ergonomie — Conception accessible — Méthode de création de combinaisons de couleurs tenant compte des changements liés à l'âge dans la vision en couleurs humaine

L'ISO 24505 :2016 fournit une méthode pour la création de combinaisons de couleurs perceptibles destinées à être utilisées sur les panneaux de signalisation et les affichages tenant compte de l'âge de l'observateur. Elle est basée sur la similitude perçue des couleurs dans les conditions d'éclairage photopiques et mésopiques. L'ISO 24505 :2016 s'applique à la conception des panneaux de signalisation et des affichages dans lesquels plusieurs couleurs sont utilisées de sorte que ces couleurs soient perceptibles par des personnes de tous âges, y compris les personnes âgées ne présentant pas de déficience de la vision des couleurs. La méthode et les données de l'ISO 24505 :2016 ne sont pas applicables à la conception des panneaux de signalisation et des affichages pour les personnes présentant une déficience de la vision des couleurs ou des troubles médicaux affectant la vision. L'ISO 24505 :2016 s'applique en principe aux couleurs en mode réfléchissant ou objet, mais peut s'appliquer aux couleurs en mode auto-luminescent si les coordonnées chromatiques sont transposées de manière appropriée en celles des couleurs en mode objet.

General Information

Status
Published
Publication Date
31-Mar-2016
Current Stage
9092 - International Standard to be revised
Start Date
26-Aug-2019
Completion Date
26-Aug-2019
Ref Project

RELATIONS

Buy Standard

Standard
ISO 24505:2016 - Ergonomics -- Accessible design -- Method for creating colour combinations taking account of age-related changes in human colour vision
English language
25 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 24505:2016 - Ergonomie -- Conception accessible -- Méthode de création de combinaisons de couleurs tenant compte des changements liés a l'âge dans la vision en couleurs humaine
French language
25 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

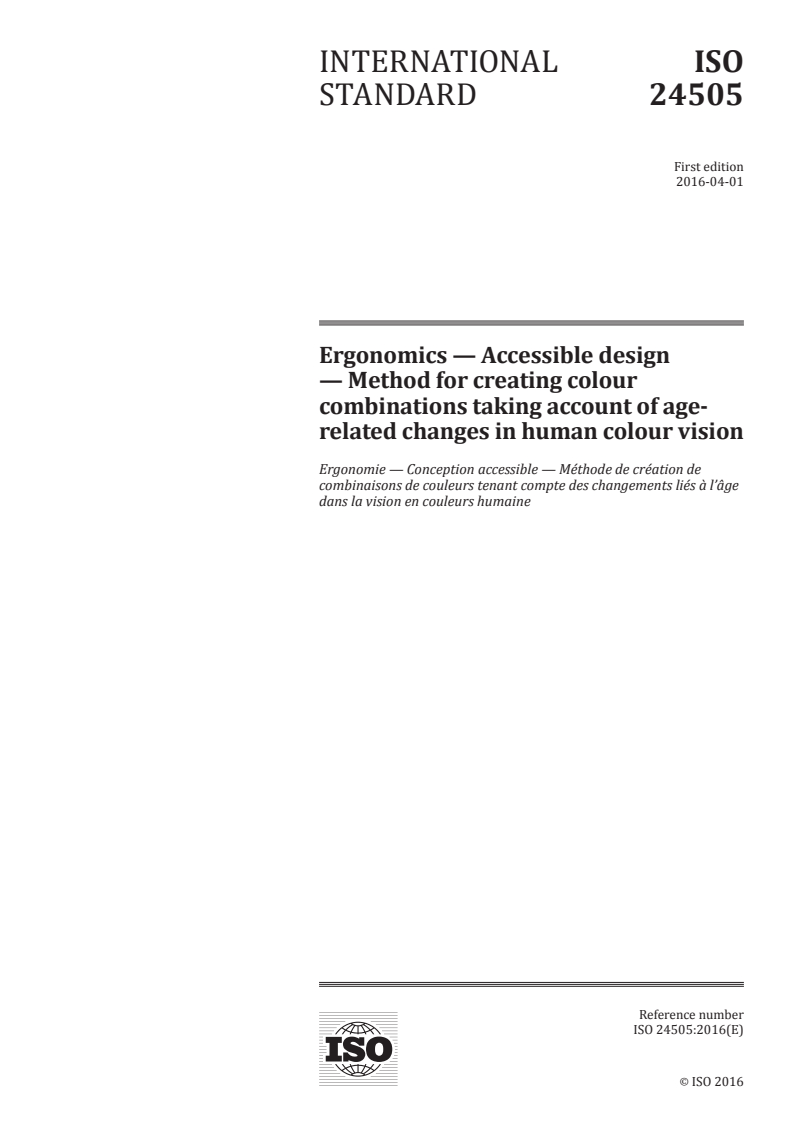

INTERNATIONAL ISO
STANDARD 24505
First edition
2016-04-01
Ergonomics — Accessible design
— Method for creating colour
combinations taking account of age-
related changes in human colour vision
Ergonomie — Conception accessible — Méthode de création de
combinaisons de couleurs tenant compte des changements liés à l’âge
dans la vision en couleurs humaine
Reference number
ISO 24505:2016(E)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 24505:2016(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2016, Published in Switzerland

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 24505:2016(E)

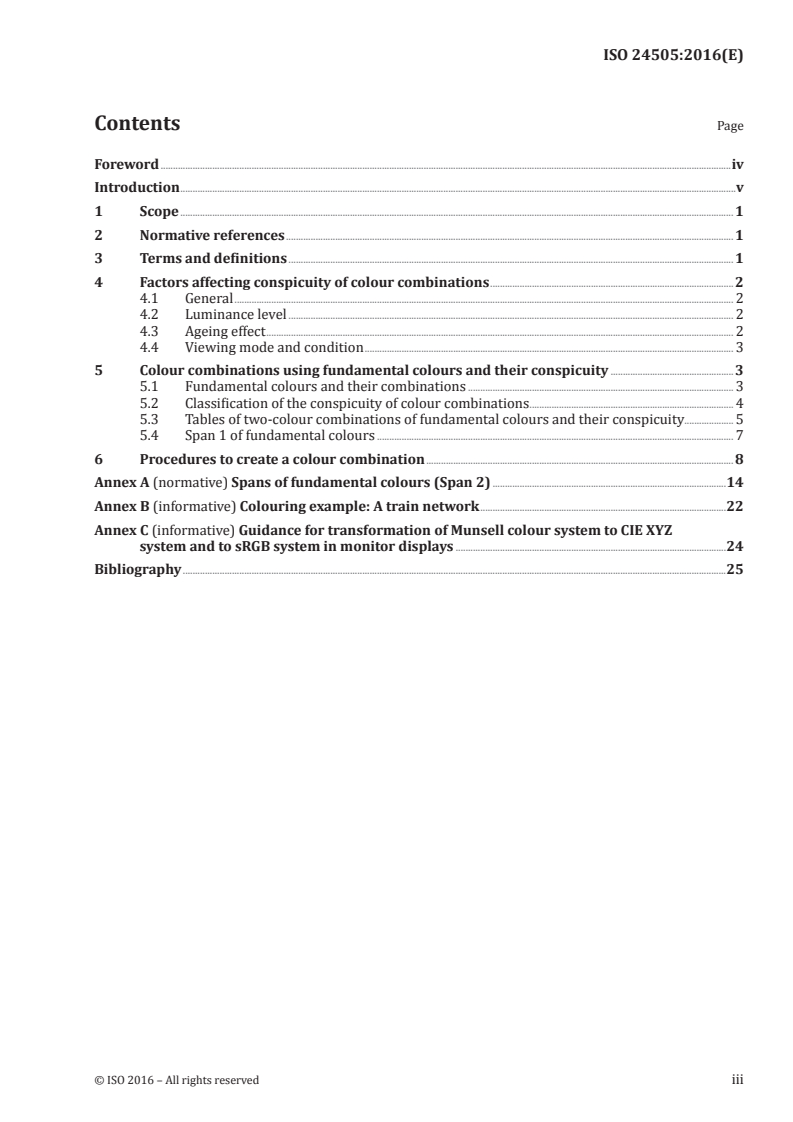

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Factors affecting conspicuity of colour combinations ................................................................................................... 2

4.1 General ........................................................................................................................................................................................................... 2

4.2 Luminance level ..................................................................................................................................................................................... 2

4.3 Ageing effect .............................................................................................................................................................................................. 2

4.4 Viewing mode and condition ...................................................................................................................................................... 3

5 Colour combinations using fundamental colours and their conspicuity ..................................................3

5.1 Fundamental colours and their combinations ............................................................................................................ 3

5.2 Classification of the conspicuity of colour combinations ................................................................................... 4

5.3 Tables of two-colour combinations of fundamental colours and their conspicuity .................... 5

5.4 Span 1 of fundamental colours ................................................................................................................................................. 7

6 Procedures to create a colour combination ............................................................................................................................. 8

Annex A (normative) Spans of fundamental colours (Span 2) ...............................................................................................14

Annex B (informative) Colouring example: A train network ....................................................................................................22

Annex C (informative) Guidance for transformation of Munsell colour system to CIE XYZ

system and to sRGB system in monitor displays ..............................................................................................................24

Bibliography .............................................................................................................................................................................................................................25

© ISO 2016 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 24505:2016(E)

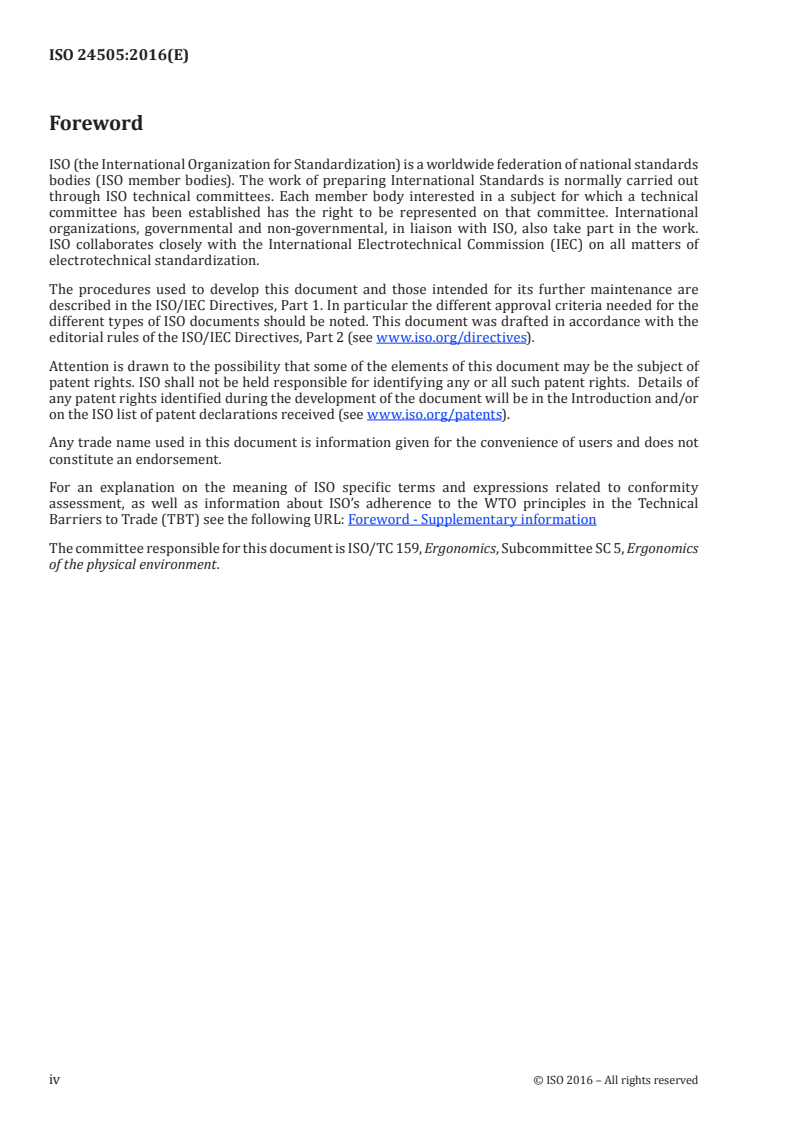

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical

Barriers to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 159, Ergonomics, Subcommittee SC 5, Ergonomics

of the physical environment.
iv © ISO 2016 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 24505:2016(E)
Introduction

While the social care of older people has widely spread in many countries, the design and production

of visual signs and displays do not always take into account the unique needs of older people. This

International Standard presents a method for assessing and designing signs and displays in our visual

environment so that they are clearly visible to older people. This International Standard includes a

method and data for creating conspicuous colour combinations in visual signs and displays seen by

people at any age by considering age-related change of human colour vision.

A reasonably large number of people, especially men, have defective colour vision of various types, and

some smaller part of the population have suffered from medical disorders of the eye such as low vision.

This International Standard is not applicable to colour combinations for people who have deficient

colour vision or medical disorders affecting vision. Other International Standards are planned that

will provide methods to enable the creation of colour combinations for people with widely varying

visual disabilities, including those for people with normal colour vision at any age, people with colour

deficiencies and people with low vision, and for general guidance on the use of the colour-combination

standard.

In describing colours in this International Standard, the Munsell colour system is used, which is a

[9]
colour-order system recommended by the Commission Internationale de l’Eclairage.

This International Standard adopts the principles of accessible design given in Reference [3] and

amplified in Reference [4].
© ISO 2016 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 24505:2016(E)
Ergonomics — Accessible design — Method for creating
colour combinations taking account of age-related changes
in human colour vision
1 Scope

This International Standard provides a method for creating conspicuous colour combinations for use

in visual signs and displays taking into account viewer age. It is based on the perceived similarity of

colours at photopic and mesopic lighting conditions.

This International Standard applies to the design of visual signs and displays in which multiple colours

are used so that the colours are conspicuous to people of any age, including older people who do not have

deficient colour vision. The method and data in this International Standard are not applicable to the design

of visual signs and displays for people with colour deficiencies or medical disorders affecting vision.

Basically, this International Standard applies to the reflective or object mode colours, but may apply

to self-luminous mode colours if the colour coordinates are appropriately transferred to those of the

object mode colours.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 3864-1, Graphical symbols — Safety colours and safety signs — Part 1: Design principles for safety

signs and safety markings
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
colour similarity

extent to which some percentage of the population judge a given colour as similar to a fundamental

reference colour

EXAMPLE Colour similarity of 50 % means that half of the people judge a given colour as similar to the

reference colour.
3.2
fundamental colour

set of basic colours perceived by people with normal colour vision, which are red, orange (yellow-red),

yellow, green-yellow, green, blue-green, blue, purple-blue, purple, red-purple, black, grey, and white, in

accordance with the Munsell colour system
3.3
mesopic vision
vision by the normal eye intermediate between photopic and scotopic vision
[SOURCE: CIE S 017/E:2011]
Note 1 to entry: In mesopic vision, both the cones and the rods are active.
© ISO 2016 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 24505:2016(E)
3.4
photopic vision
vision by the normal eye in which cones are the principle active photoreceptors
[SOURCE: CIE S 017/E:2011]

Note 1 to entry: Photopic vision normally occurs when the eye is adapted to levels of luminance of at least 5 cd/m .

Note 2 to entry: Colour perception is typical of photopic vision.
3.5
scotopic vision
vision by the normal eye in which rods are the principle active photoreceptors
[SOURCE: CIE S 017/E:2011]

Note 1 to entry: Scotopic vision normally occurs when the eye is adapted to levels of luminance of less than

−3 2
10 cd/m .

Note 2 to entry: In comparison with photopic vision, scotopic vision is characterized by the lack of colour

perception and a shift of visual sensitivity towards shorter wavelengths.
3.6
span of a fundamental colour

area in a colour space in which colours are perceived as similar to a reference colour in colour

appearance

Note 1 to entry: The span is definable differently according to the extent of similarity to the reference fundamental

colour, such as “very similar”, “moderately similar”, or “slightly similar”.

Note 2 to entry: The Munsell colour system is used to describe the span in this International Standard.

4 Factors affecting conspicuity of colour combinations
4.1 General

Colour combinations should be conspicuous whenever colours are used for identifying, discriminating,

or recognizing information in visual signs and displays. The factors given in 4.2. to 4.4 shall be taken

into account in creating and using colour combinations.

For the special use of colour for safety, the selection of colours and colour combinations shall comply

with ISO 3864-1.

NOTE Conspicuity of a colour combination is the distinctiveness between, and identification of, each colour

used in the combination. In colour science, conspicuous colour combination applies to a combination with relatively

large colour differences, whereas colour discrimination refers to small colour differences such as a just noticeable

difference.
4.2 Luminance level

Colour appearance changes with luminance level. This effect shall be taken into consideration,

particularly in choosing colours for use in low-luminance environments such as those in mesopic vision.

EXAMPLE In mesopic vision, reddish colours appear relatively darker and bluish colours appear brighter.

4.3 Ageing effect

Colour appearance changes with age. This effect shall be taken into account, particularly in choosing

colours for use by older people.
NOTE Age-related change of colour perception is described in Reference [3].
2 © ISO 2016 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 24505:2016(E)

EXAMPLE A bluish colour on dark background or vice versa is difficult for older people to see.

4.4 Viewing mode and condition

Colour appearance changes with the viewing mode such as the self-luminous mode or the reflective or

object mode. This International Standard is based on the Munsell colour system, the colour appearance

of which is the object mode. For colours of the self-luminous mode or light sources, such as electronic

displays, this International Standard can be applicable when appropriate conversion of colour

appearance is assured.

NOTE 1 Transformation of colour coordinates of Munsell colour system to CIE XYZ system has not been

formulated yet. There are, however, some conversion methods or data for practical use which can be applied to

the self-luminous mode colours (see Annex C).

NOTE 2 Some requirements for using colours in electronic visual displays are described in more detail in

References [1] and [5].

NOTE 3 The light source of illumination is a factor affecting the appearance of object-mode colours. This

International Standard is based on data taken under a daylight fluorescent lamp. When using other light sources,

such as incandescent lamps or LEDs, it is noted that the colour appearance is shifted (see Reference [7]).

Colour appearance also changes with visual field size and surrounding colours. This International

Standard is based on the field size larger than 20 min of arc of visual angle (2,9 mm from the 50 cm

distance) below which colour appearance changes. Care shall be taken to ensure that the visual angle is

above 20 min of arc.

This International Standard is based on dark surround where no strong contrast effect occurs. For

coloured or lighter surround, the colour appearance also changes more or less with the surround, and

care shall be taken not to cause strong change of the appearance.
5 Colour combinations using fundamental colours and their conspicuity
5.1 Fundamental colours and their combinations

Thirteen colours are defined as fundamental colours in this International Standard which are perceived

as the most basic in human colour perception for people with normal colour vision. They are red, yellow-

red (orange), yellow, green-yellow, green, blue-green, blue, purple-blue, purple, red-purple, white, grey,

and black.

Each fundamental colour has a span in a colour space that consists of colours similar in appearance to

each reference colour of the fundamentals. Two spans are definable with different extent of similarity:

Span 1 consists of colours that are highly similar to the reference, Span 2 are colours that are somewhat

or less similar to the reference.

NOTE Span 1 and Span 2, respectively, denote areas in which colours are perceived as similar to the reference

fundamental colour with the 50 % and 10 % colour similarity (see 3.1 and 3.6).

The fundamental colours and their spans are used as components of colour combinations. Exact colours

for a combination shall be selected respectively from the Span 1 of each fundamental colour (see

Figure 1).
© ISO 2016 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 24505:2016(E)
Key
1 red
2 purple-blue
Span 1
Span 2
reference colour for red fundamental colour
reference colour for purple-blue fundamental colour

Figure 1 — Examples of Span 1 and Span 2 of fundamental colours in Munsell colour system and

an example of colour combination (for value 5 plane only)
5.2 Classification of the conspicuity of colour combinations

The conspicuity of the colour combinations based on fundamental colours is classified into the following

three groups depending on the geometrical relations of the Span 1 and Span 2 in a colour space.

a) Highly conspicuous colour combinations

Combinations of fundamental colours for which Span 1 does not mutually overlap in the colour

space and neither does Span 2. See Figure 2 c).
b) Conspicuous colour combinations

Combinations of fundamental colours for which Span 1 does not mutually overlap in a colour space,

but Span 2 does. See Figure 2 b).
c) Slightly conspicuous colour combination

Combinations of fundamental colours for which Span 1 mutually overlaps in a colour space and

Span 2 does as well. See Figure 2 a).
4 © ISO 2016 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 24505:2016(E)
a) Slightly conspicuous b) Conspicuous c) Highly conspicuous
(red–red-purple) (red–purple) (red–purple-blue)
Key
1 red
2 red-purple
3 purple
4 purple-blue
Span 1
Span 2

Figure 2 — Colour combinations based on fundamental colours and their conspicuity with

examples

5.3 Tables of two-colour combinations of fundamental colours and their conspicuity

Tables 1 to 4 show combinations of any two fundamental colours and their conspicuity evaluated based

on the criterion shown in 5.2 for four different viewing conditions, respectively, i.e. younger people in

the photopic condition, older people in the photopic condition, younger people in the mesopic condition,

and older people in the mesopic condition.

For combinations of two or more colours, a set of fundamental colours shall be selected so that any pair

in the set fulfils the lowest level of conspicuity required (see Annex B).
An exact colour for the fundamental colours in the combination shall be se
...

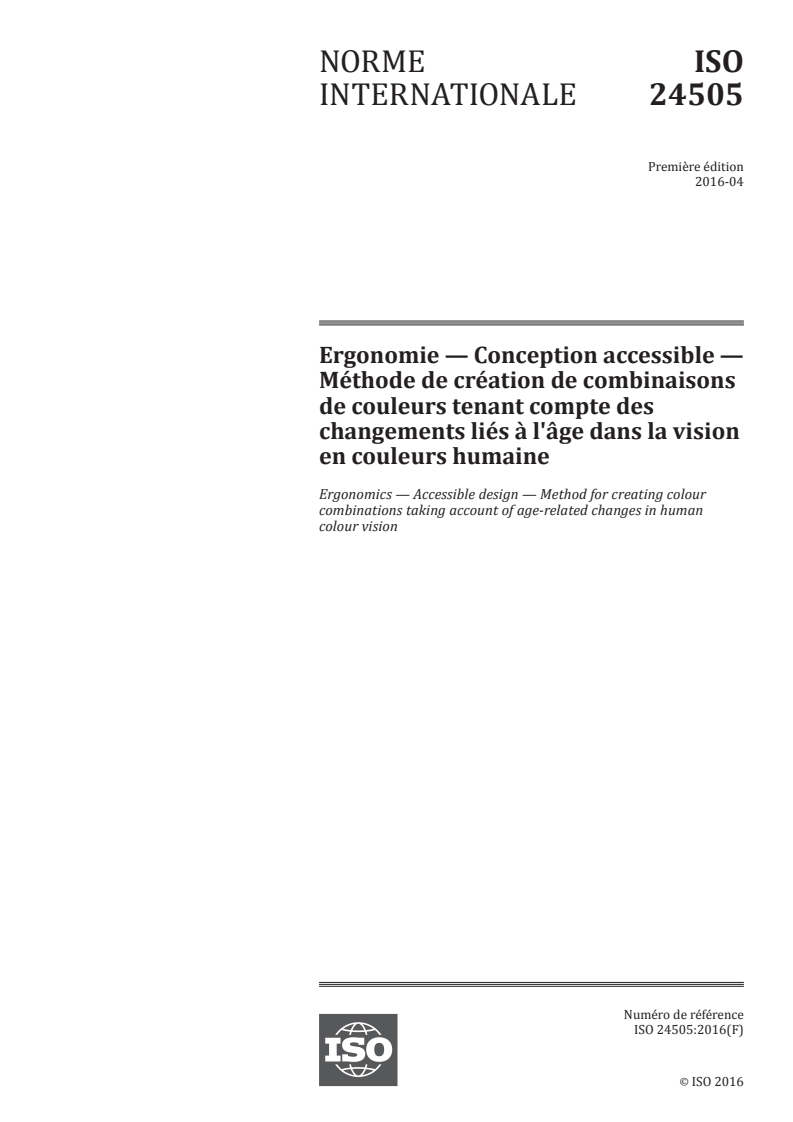

NORME ISO
INTERNATIONALE 24505
Première édition
2016-04
Ergonomie — Conception accessible —
Méthode de création de combinaisons
de couleurs tenant compte des
changements liés à l'âge dans la vision
en couleurs humaine
Ergonomics — Accessible design — Method for creating colour
combinations taking account of age-related changes in human
colour vision
Numéro de référence
ISO 24505:2016(F)
ISO 2016
---------------------- Page: 1 ----------------------
ISO 24505:2016(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2016, Publié en Suisse

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2016 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 24505:2016(F)

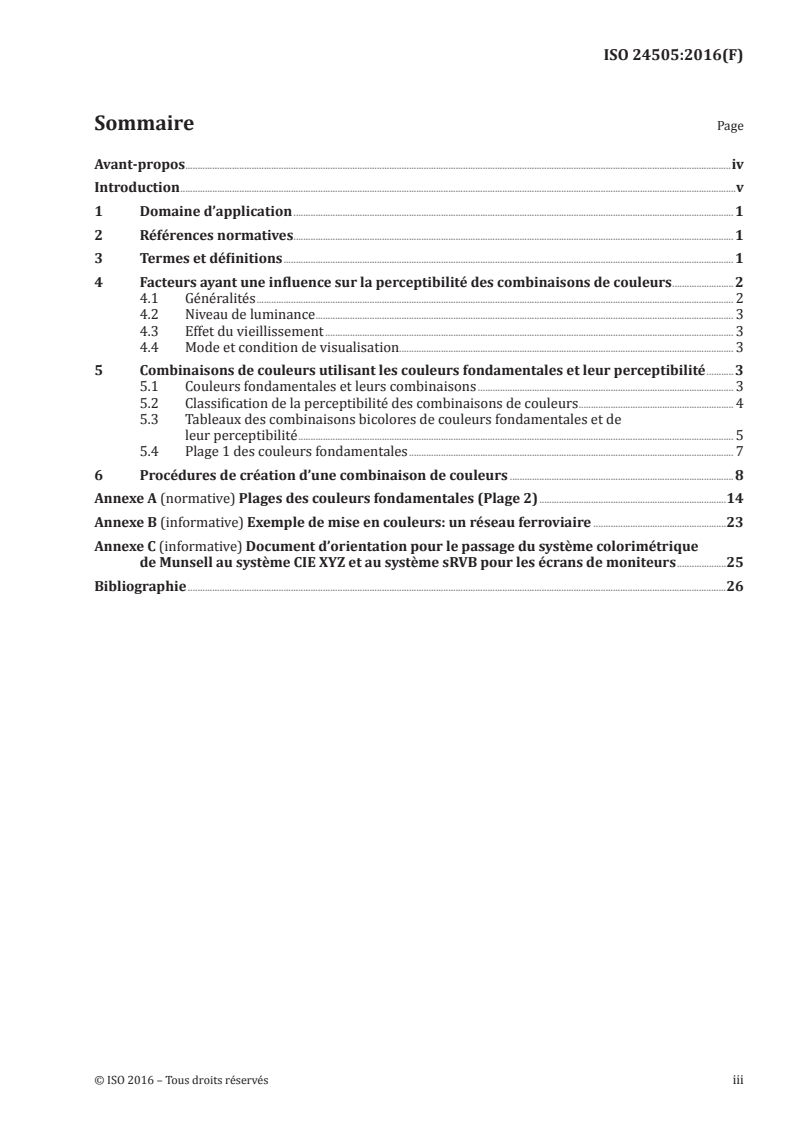

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Facteurs ayant une influence sur la perceptibilité des combinaisons de couleurs .........................2

4.1 Généralités .................................................................................................................................................................................................. 2

4.2 Niveau de luminance .......................................................................................................................................................................... 3

4.3 Effet du vieillissement ...................................................................................................................................................................... 3

4.4 Mode et condition de visualisation........................................................................................................................................ 3

5 Combinaisons de couleurs utilisant les couleurs fondamentales et leur perceptibilité ...........3

5.1 Couleurs fondamentales et leurs combinaisons ........................................................................................................ 3

5.2 Classification de la perceptibilité des combinaisons de couleurs ............................................................... 4

5.3 Tableaux des combinaisons bicolores de couleurs fondamentales et de

leur perceptibilité ................................................................................................................................................................................. 5

5.4 Plage 1 des couleurs fondamentales .................................................................................................................................... 7

6 Procédures de création d’une combinaison de couleurs ........................................................................................... 8

Annexe A (normative) Plages des couleurs fondamentales (Plage 2) ............................................................................14

Annexe B (informative) Exemple de mise en couleurs: un réseau ferroviaire ......................................................23

Annexe C (informative) Document d’orientation pour le passage du système colorimétrique

de Munsell au système CIE XYZ et au système sRVB pour les écrans de moniteurs ....................25

Bibliographie ...........................................................................................................................................................................................................................26

© ISO 2016 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 24505:2016(F)

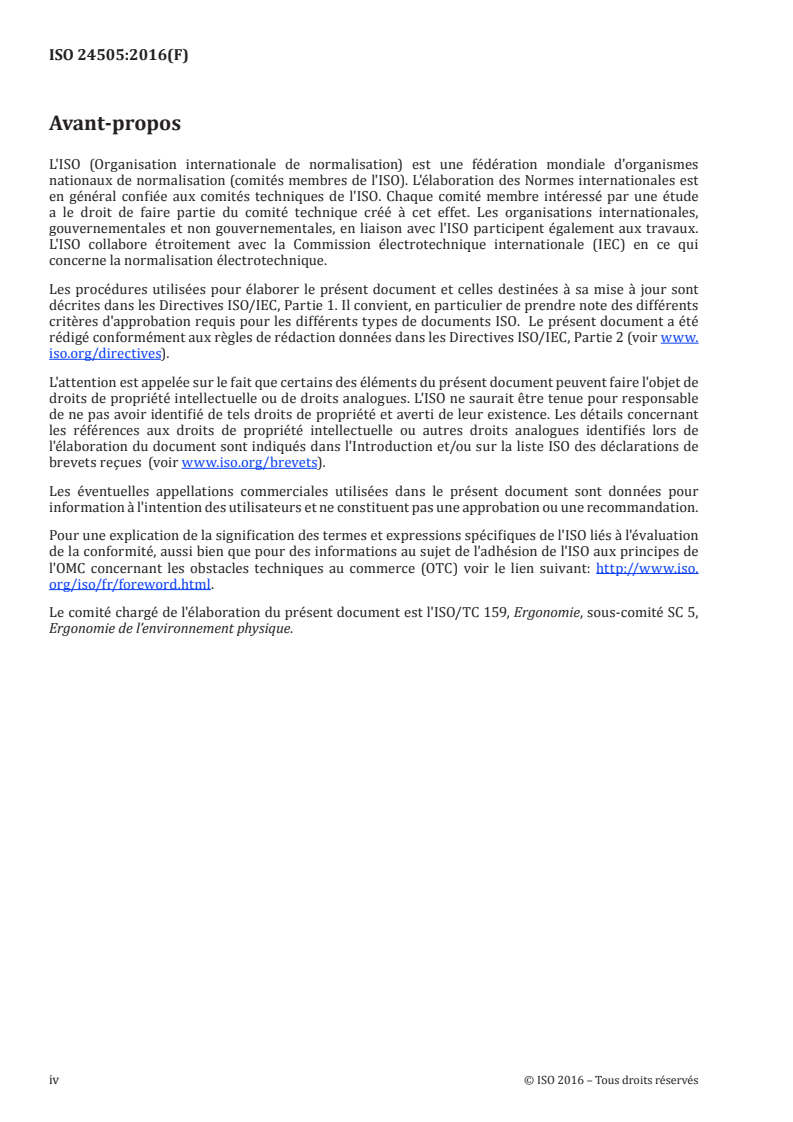

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou sur la liste ISO des déclarations de

brevets reçues (voir www.iso.org/brevets).

Les éventuelles appellations commerciales utilisées dans le présent document sont données pour

information à l'intention des utilisateurs et ne constituent pas une approbation ou une recommandation.

Pour une explication de la signification des termes et expressions spécifiques de l'ISO liés à l'évaluation

de la conformité, aussi bien que pour des informations au sujet de l'adhésion de l'ISO aux principes de

l'OMC concernant les obstacles techniques au commerce (OTC) voir le lien suivant: http://www.iso.

org/iso/fr/foreword.html.

Le comité chargé de l'élaboration du présent document est l'ISO/TC 159, Ergonomie, sous-comité SC 5,

Ergonomie de l’environnement physique.
iv © ISO 2016 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 24505:2016(F)
Introduction

Bien que la prise en charge sociale des personnes âgées se soit largement développée dans de nombreux

pays, la conception et la production de panneaux de signalisation et d’affichages ne tiennent pas toujours

compte des besoins particuliers des personnes âgées. La présente Norme internationale présente une

méthode pour évaluer et concevoir les panneaux de signalisation et les affichages présents dans notre

environnement visuel, de manière qu’ils soient nettement visibles par les personnes âgées. La présente

Norme internationale contient une méthode et des données relatives à la création de combinaisons de

couleurs perceptibles sur les panneaux de signalisation et les affichages observés par des personnes de

tous âges, en tenant compte des changements liés à l’âge dans la vision en couleurs humaine.

Un nombre relativement important de personnes, particulièrement les hommes, présentent une

déficience de la vision des couleurs de divers types, et une partie plus petite de la population souffre

de troubles médicaux de l’œil tels qu’une faible vision. La présente Norme internationale n’est pas

applicable aux combinaisons de couleurs pour les personnes présentant une déficience de la vision des

couleurs ou des troubles médicaux affectant la vision. D’autres Normes internationales sont prévues

afin de fournir des méthodes permettant la création de combinaisons de couleurs pour les personnes

présentant un large éventail de déficiences visuelles, y compris pour les personnes de tous âges ayant

une vision normale des couleurs, les personnes présentant une déficience de la vision des couleurs et les

personnes ayant une faible vision, ainsi que pour fournir des préconisations générales sur l’utilisation

de la norme relative aux combinaisons de couleurs.

Pour décrire les couleurs, la présente Norme internationale utilise le système colorimétrique

de Munsell, qui est un système ordonné de couleurs recommandé par la Commission Internationale de

[9]
l’Éclairage .

La présente Norme internationale adopte les principes de conception accessible énoncés dans la

Référence [3] et développés dans la Référence [4].
© ISO 2016 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 24505:2016(F)
Ergonomie — Conception accessible — Méthode de
création de combinaisons de couleurs tenant compte des
changements liés à l'âge dans la vision en couleurs humaine
1 Domaine d’application

La présente Norme internationale fournit une méthode pour la création de combinaisons de couleurs

perceptibles destinées à être utilisées sur les panneaux de signalisation et les affichages tenant compte

de l’âge de l’observateur. Elle est basée sur la similitude perçue des couleurs dans les conditions

d’éclairage photopiques et mésopiques.

La présente Norme internationale s’applique à la conception des panneaux de signalisation et des

affichages dans lesquels plusieurs couleurs sont utilisées de sorte que ces couleurs soient perceptibles

par des personnes de tous âges, y compris les personnes âgées ne présentant pas de déficience

de la vision des couleurs. La méthode et les données de la présente Norme internationale ne sont

pas applicables à la conception des panneaux de signalisation et des affichages pour les personnes

présentant une déficience de la vision des couleurs ou des troubles médicaux affectant la vision.

La présente Norme internationale s’applique en principe aux couleurs en mode réfléchissant ou objet,

mais peut s’appliquer aux couleurs en mode auto-luminescent si les coordonnées chromatiques sont

transposées de manière appropriée en celles des couleurs en mode objet.
2 Références normatives

Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à

l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 3864-1, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 1: Principes de

conception pour les signaux de sécurité et les marquages de sécurité
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

3.1
similitude chromatique

degré selon lequel un certain pourcentage de la population juge une couleur donnée similaire à une

couleur fondamentale de référence

EXEMPLE Une similitude chromatique de 50 % signifie que la moitié des personnes juge une couleur donnée

similaire à la couleur de référence.
3.2
couleur fondamentale

ensemble des couleurs de base perçues par les personnes ayant une vision normale des couleurs, à

savoir rouge, orange (jaune-rouge), jaune, vert-jaune, vert, bleu-vert, bleu, violet-bleu, violet, rouge-

violet, noir, gris et blanc, conformément au système colorimétrique de Munsell
© ISO 2016 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 24505:2016(F)
3.3
vision mésopique
vision de l’œil normal intermédiaire entre la vision photopique et scotopique
[SOURCE: CIE S 017/E:2011]

Note 1 à l'article: En vision mésopique, aussi bien les cônes que les bâtonnets sont actifs.

3.4
vision photopique

vision de l’œil normal dans laquelle les cônes sont les principaux photorécepteurs actifs

[SOURCE: CIE S 017/E:2011]

Note 1 à l'article: La vision photopique se produit normalement lorsque l’œil est adapté à des niveaux de luminance

d’au moins 5 cd/m .

Note 2 à l'article: La perception des couleurs est propre à la vision photopique.

3.5
vision scotopique

vision de l’œil normal dans laquelle les bâtonnets sont les principaux photorécepteurs actifs

[SOURCE: CIE S 017/E:2011]

Note 1 à l'article: La vision scotopique se produit normalement lorsque l’œil est adapté à des niveaux de luminance

−3 2
inférieurs à 10 cd/m .

Note 2 à l'article: Par rapport à la vision photopique, la vision scotopique se caractérise par l’absence de perception

des couleurs et un glissement de la sensibilité visuelle vers des longueurs d’onde plus courtes.

3.6
plage d’une couleur fondamentale

zone d’un espace chromatique dans laquelle les couleurs sont perçues comme similaires à une couleur

de référence dans leur aspect chromatique

Note 1 à l'article: La plage est définissable différemment selon le degré de similitude avec la couleur fondamentale

de référence, tel que «très similaire», «modérément similaire» ou «légèrement similaire».

Note 2 à l'article: La présente Norme internationale utilise le système colorimétrique de Munsell pour décrire

cette plage.
4 Facteurs ayant une influence sur la perceptibilité des combinaisons
de couleurs
4.1 Généralités

Il convient que les combinaisons de couleurs soient perceptibles chaque fois que des couleurs sont

utilisées pour identifier, distinguer ou reconnaître les informations sur les panneaux de signalisation

et les affichages. Les facteurs énoncés en 4.2 à 4.4 doivent être pris en compte dans la création et

l’utilisation des combinaisons de couleurs.

Concernant l’usage particulier de la couleur pour la sécurité, le choix des couleurs et des combinaisons

de couleurs doit être conforme à l’ISO 3864-1.

NOTE La perceptibilité d’une combinaison de couleurs est le caractère distinctif entre, et l’identification de,

chaque couleur utilisée dans la combinaison. En colorimétrie, une combinaison de couleurs perceptible s’applique à

une combinaison avec des différences de couleur relativement marquées, tandis que la discrimination des couleurs

renvoie à de petites différences de couleur telles qu’une différence tout juste détectable.

2 © ISO 2016 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 24505:2016(F)
4.2 Niveau de luminance

L’aspect chromatique varie en fonction du niveau de luminance. Cet effet doit être pris en considération,

en particulier dans le choix des couleurs destinées à être utilisées dans des environnements de faible

luminance, tels que ceux en vision mésopique.

EXEMPLE En vision mésopique, les couleurs rougeâtres paraissent relativement plus sombres et les couleurs

bleuâtres plus claires.
4.3 Effet du vieillissement

L’aspect chromatique varie en fonction de l’âge. Cet effet doit être pris en compte, en particulier dans le

choix des couleurs destinées aux personnes âgées.

NOTE Les changements liés à l’âge dans la perception des couleurs sont décrits dans la Référence [3].

EXEMPLE Une couleur bleuâtre sur fond sombre ou inversement est difficile à voir pour les personnes âgées.

4.4 Mode et condition de visualisation

L’aspect chromatique varie en fonction du mode de visualisation tel que le mode auto-luminescent

ou le mode réfléchissant ou objet. La présente Norme internationale est basée sur le système

colorimétrique de Munsell, dont l’aspect chromatique correspond au mode objet. Pour les couleurs

du mode auto-luminescent ou les sources lumineuses telles que les écrans électroniques, la présente

Norme internationale peut être applicable lorsque la conversion appropriée de l’aspect chromatique est

assurée.

NOTE 1 La transformation des coordonnées chromatiques du système colorimétrique de Munsell en système

CIE XYZ n’a pas encore été formulée. Il existe toutefois des méthodes ou des données de conversion à des fins

pratiques qui peuvent être appliquées aux couleurs en mode auto-luminescent (voir Annexe C).

NOTE 2 Certaines exigences concernant l’utilisation des couleurs sur les écrans de visualisation électroniques

sont décrites plus en détail dans les Références [1] et [5].

NOTE 3 La source lumineuse d’éclairement est un facteur ayant une influence sur l’aspect des couleurs en

mode objet. La présente Norme internationale est basée sur des données obtenues sous une lampe fluorescente

de type lumière du jour. Lorsque d’autres sources lumineuses sont utilisées, telles que des lampes à incandescence

ou des LED, on constate un changement de l’aspect chromatique (voir Référence [7]).

L’aspect chromatique varie également en fonction de la taille du champ visuel et des couleurs

avoisinantes. La présente Norme internationale est basée sur un champ visuel supérieur à un angle de

vision de 20 min d’arc (2,9 mm à une distance de 50 cm) au-dessous duquel l’aspect chromatique change.

Des précautions doivent être prises pour s’assurer que l’angle de vision est supérieur à 20 min d’arc.

La présente Norme internationale est basée sur un pourtour sombre dans lequel il ne se produit aucun

effet de contraste important. Dans le cas d’un pourtour en couleur ou plus clair, l’aspect chromatique

varie également plus ou moins en fonction du pourtour, et des précautions doivent être prises pour ne

pas entraîner un changement d’aspect important.
5 Combinaisons de couleurs utilisant les couleurs fondamentales et
leur perceptibilité
5.1 Couleurs fondamentales et leurs combinaisons

Dans la présente Norme internationale, treize couleurs sont définies comme couleurs fondamentales,

celles-ci étant perçues comme les plus basiques dans la perception humaine des couleurs pour les

personnes ayant une vision normale des couleurs. Il s’agit du rouge, jaune-rouge (orange), jaune, vert-

jaune, vert, bleu-vert, bleu, violet-bleu, violet, rouge-violet, blanc, gris et noir.

© ISO 2016 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 24505:2016(F)

À chaque couleur fondamentale correspond une plage dans un espace chromatique qui comprend des

couleurs d’aspect similaire à chaque couleur de référence des couleurs fondamentales. Deux plages

sont définissables avec un degré différent de similitude: la Plage 1 comprend les couleurs fortement

similaires à la référence tandis que la Plage 2 correspond aux couleurs relativement ou faiblement

similaires à la référence.

NOTE La Plage 1 et la Plage 2, respectivement, désignent les zones dans lesquelles les couleurs sont perçues

comme similaires à la couleur fondamentale de référence avec une similitude chromatique de 50 % et 10 % (voir

3.1 et 3.6).

Les couleurs fondamentales et leurs plages sont utilisées comme éléments constitutifs des combinaisons

de couleurs. Les couleurs exactes d’une combinaison doivent être choisies respectivement dans la

Plage 1 de chaque couleur fondamentale (voir Figure 1).
Légende
1 rouge
2 violet-bleu
Plage 1
Plage 2
couleur de référence pour la couleur fondamentale rouge
couleur de référence pour la couleur fondamentale violet-bleu

Figure 1 — Exemples de Plage 1 et de Plage 2 des couleurs fondamentales dans le système

colorimétrique de Munsell pour un exemple de combinaison de couleurs
(plan de luminosité 5 uniquement)
5.2 Classification de la perceptibilité des combinaisons de couleurs

La perceptibilité des combinaisons de couleurs basées sur les couleurs fondamentales est classée dans

les trois groupes suivants en fonction des relations géométriques de la Plage 1 et de la Plage 2 dans un

espace chromatique.
a) Combinaisons de couleurs fortement perceptibles

Combinaisons de couleurs fondamentales dans lesquelles la Plage 1 ne se chevauche pas dans

l’espace chromatique, ni la Plage 2. Voir Figure 2 c).
b) Combinaisons de couleurs perceptibles

Combinaisons de couleurs fondamentales dans lesquelles la Plage 1 ne se chevauche pas dans un

espace chromatique, mais la Plage 2 se chevauche. Voir Figure 2 b).
4 © ISO 2016 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 24505:2016(F)
c) Combinaisons de couleurs faiblement perceptibles

Combinaisons de couleurs fondamentales dans lesquelles la Plage 1 se chevauche dans un espace

chromatique, de même que la Plage 2. Voir Figure 2 a).
a) Faiblement perceptible b) Perceptible c) Fortement perceptible
(rouge – rouge-violet) (rouge – violet) (rouge – violet-bleu)
Légende
1 rouge
2 rouge-violet
3 violet
4 violet-bleu
Plage 1
Plage 2

Figure 2 — Exemples de combinaisons de couleurs basées sur les couleurs fondamentales et

de leur perceptibilité
5.3 Tableaux des combinaisons bicolores de couleurs fondamentales et de
leur perceptibilité

Les Tableaux 1 à 4 montrent toutes les combinaisons de deux couleurs fondamentales et leur

perceptibilité évaluée sur la base du critère énoncé en 5.2 pour quatre conditions différentes de

visualisation, à savoir, r
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
