ISO 4762:2004
(Main)Hexagon socket head cap screws
Hexagon socket head cap screws
ISO 4762:2004 specifies the characteristics of hexagon socket head cap screws with coarse pitch thread from M1,6 up to and including M64 and product grade A.
Vis à tête cylindrique à six pans creux
L'ISO 4762:2004 spécifie les caractéristiques des vis à tête cylindrique à six pans creux, de filetage à pas gros M1,6 à M64 inclus et de grade A. Elle donne également à titre indicatif les masses approximatives de ces vis.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 4762
Fourth edition
2004-03-01
Hexagon socket head cap screws
Vis à tête cylindrique à six pans creux
Reference number
©
ISO 2004

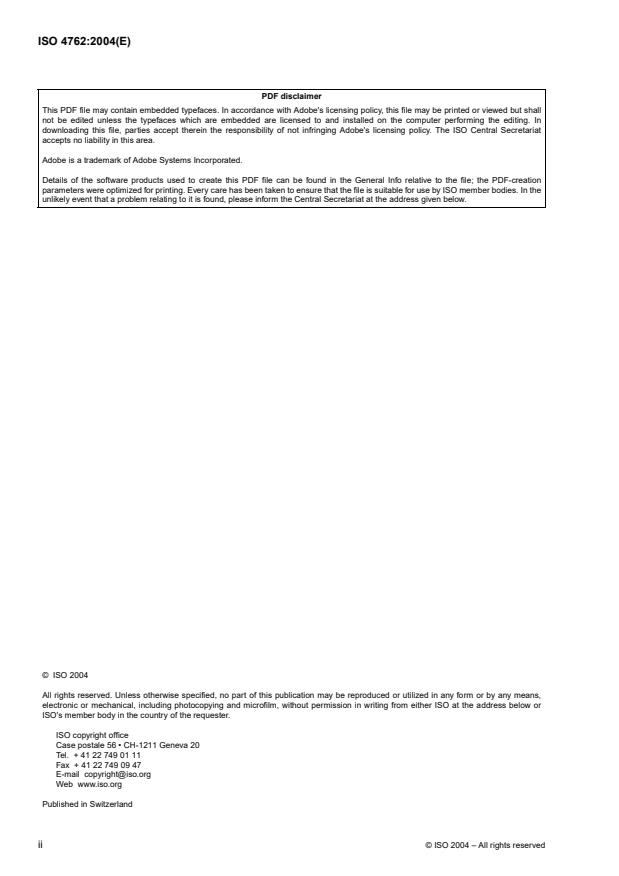

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall
not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the
unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
©
ii ISO 2004 – All rights reserved
Contents Page
1 Scope . 1
2 Normative references . 1
3 Dimensions . 2
4 Requirements and reference International Standards . 9
5 Designation . 9
Annex A (informative) Masses . 10
©
ISO 2004 – All rights reserved iii

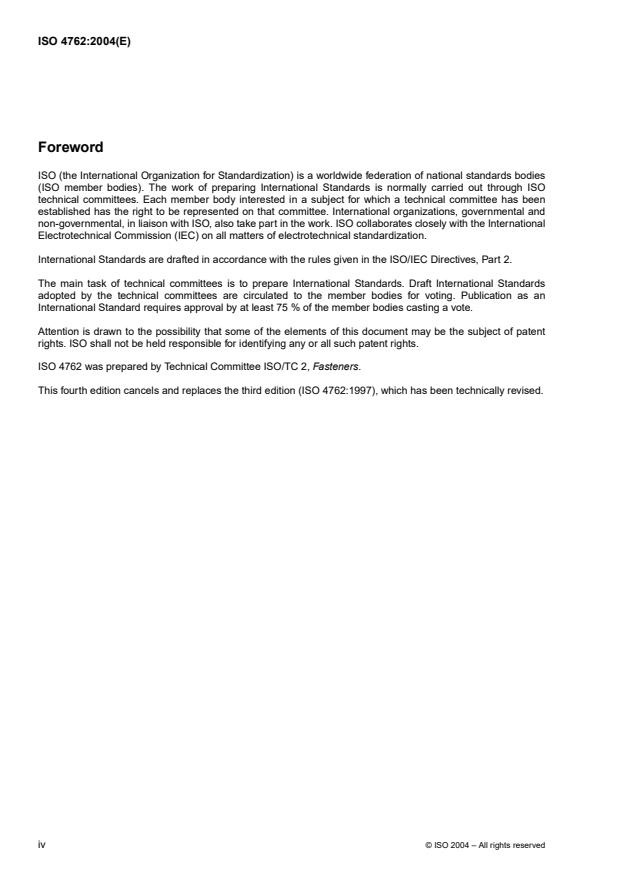

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the International
Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 4762 was prepared by Technical Committee ISO/TC 2, Fasteners.
This fourth edition cancels and replaces the third edition (ISO 4762:1997), which has been technically revised.
©
iv ISO 2004 – All rights reserved
INTERNATIONAL STANDARD ISO 4762:2004(E)
Hexagon socket head cap screws
1Scope
This International Standard specifies the characteristics of hexagon socket head cap screws with coarse pitch
thread from M1,6 up to and including M64 and product grade A.
For approximate masses of screws see Annex A.
If, in special cases, specifications other than those listed in this International Standard are required, they should
be selected from existing International Standards, e.g ISO 261, ISO 888, ISO 898-1, ISO 965-2. ISO 3506-1,
ISO 8839 and ISO 4759-1.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced document
(including any amendments) applies.
ISO 225, Fasteners — Bolts, screws, studs and nuts — Symbols and designations of dimensions
ISO 261, ISO general-purpose metric screw threads — General plan
ISO 888, Bolts, screws and studs — Nominal lengths, and thread lengths for general purpose bolts
ISO 898-1, Mechanical properties of fasteners made of carbon steel and alloy steel — Part 1: Bolts, screws and
studs
ISO 965-2, ISO general purpose metric screw threads — Tolerances — Part 2: Limits of sizes for general
purpose external and internal screw threads — Medium quality
ISO 965-3, ISO general purpose metric screw threads — Tolerances — Part 3: Deviations for constructional
screw threads
ISO 3269, Fasteners — Acceptance inspection
ISO 3506-1, Mechanical properties of corrosion-resistant stainless-steel fasteners — Part 1: Bolts, screws and
studs
ISO 4042, Fasteners — Electroplated coatings
ISO 4753, Fasteners — Ends of parts with external ISO metric thread
ISO 4759-1, Tolerances for fasteners — Part 1: Bolts, screws, studs and nuts — Product grades A, B and C
ISO 6157-1, Fasteners — Surface discontinuities — Part 1: Bolts, screws and studs for general requirements
ISO 6157-3, Fasteners — Surface discontinuities — Part 3: Bolts, screws and studs for special requirements
ISO 8839, Mechanical properties of fasteners — Bolts, screws, studs and nuts made of non-ferrous metals
ISO 8992, Fasteners — General requirements for bolts, screws, studs and nuts
©
ISO 2004 – All rights reserved 1
ISO 10683, Fasteners — Non-electrolytically applied zinc flake coatings
ISO 23429, Gauging of hexagon sockets
3 Dimensions
See Figure 1 and Table 1.
Symbols and designations of dimensions are defined in ISO 225.
Maximum underhead fillet
l = 1,7r
f, max max
d − d
a, max s, max
r =
max
r
, see Table 1
min
Figure 1
©
2 ISO 2004 – All rights reserved
Permissible alternative form of socket Top and bottom edge opf the head
For broached sockets which are at the maximum limit
of size the overcut resulting from drilling shall not
exceed 1/3 of the length of any flat of the socket which
is .e/2
a
A slight rounding or countersink at the mouth of the socket is permissible.
b
Point chamfered or for sizes M4 and below “as rolled” according to ISO 4753.
c
Incomplete thread u� 2P .
d
d applies if values of l are specified.
s s, min
e
Top edge of head may be rounded or chamfered as shown at the option of the manufacturer.
f
Bottom edge of head may be rounded or chamfered to d but in every case shall be free from burrs.
w
Figure 1 (continued)
©
ISO 2004 – All rights reserved 3
©
4 ISO 2004 – All rights reserved
Table 1 — Dimensions
Dimensions in millimetres
Thread (d) M1,6 M2 M2,5 M3 M4 M5 M6 M8 M10 M12
a
P 0,35 0,4 0,45 0,5 0,7 0,8 1 1,25 1,5 1,75
b
b ref. 15 16 17 18 20 22 24 28 32 36
c
max. 3,00 3,80 4,50 5,50 7,00 8,50 10,00 13,00 16,00 18,00
d
d max. 3,14 3,98 4,68 5,68 7,22 8,72 10,22 13,27 16,27 18,27
k
min. 2,86 3,62 4,32 5,32 6,78 8,28 9,78 12,73 15,73 17,73
d max. 2 2,6 3,1 3,6 4,7 5,7 6,8 9,2 11,2 13,7
a
max. 1,60 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 12,00
d
s
min. 1,46 1,86 2,36 2,86 3,82 4,82 5,82 7,78 9,78 11,73
e, f
e min. 1,733 1,733 2,303 2,873 3,443 4,583 5,723 6,863 9,149 11,429
l max 0,34 0,51 0,51 0,51 0,6 0,6 0,68 1,02 1,02 1,45
f
max. 1,60 2,00 2,50 3,00 4,00 5,00 6,0 8,00 10,00 12,00
k
min. 1,46 1,86 2,36 2,86 3,82 4,82 5,7 7,64 9,64 11,57
r min. 0,1 0,1 0,1 0,1 0,2 0,2 0,25 0,4 0,4 0,6
nom. 1,5 1,5 2 2,5 3 4 5 6 8 10
f
s max. 1,58 1,58 2,08 2,58 3,08 4,095 5,14 6,14 8,175 10,175
min. 1,52 1,52 2,02 2,52 3,02 4,020 5,02 6,02 8,025 10,025
t min. 0,7 1 1,1 1,3 2 2,5 3 4 5 6
v max. 0,16 0,2 0,25 0,3 0,4 0,5 0,6 0,8 1 1,2
d min 2,72 3,48 4,18 5,07 6,53 8,03 9,38 12,33 15,3
...
NORME ISO
INTERNATIONALE 4762
Quatrième édition
2004-03-01
Vis à tête cylindrique à six pans creux
Hexagon socket head cap screws
Numéro de référence
©
ISO 2004

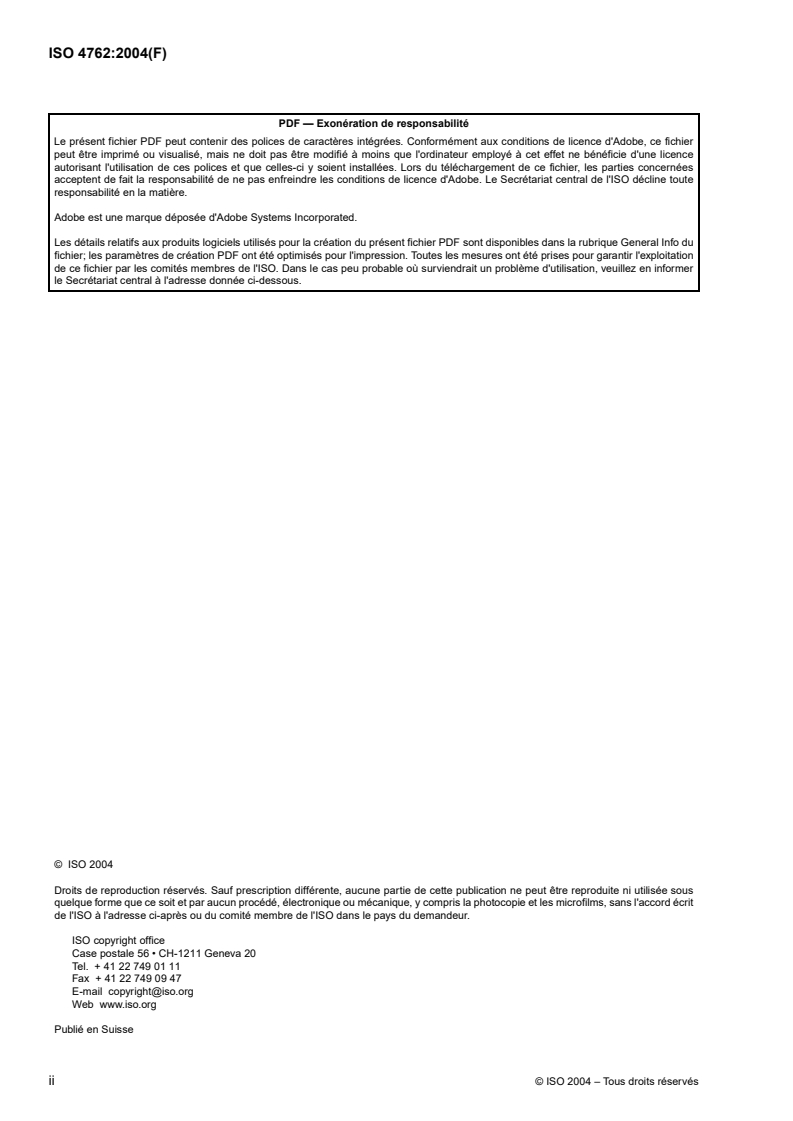

PDF — Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation
de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer
le Secrétariat central à l'adresse donnée ci-dessous.
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
©
ii ISO 2004 – Tous droits réservés
Sommaire Page
1 Domaine d'application . 1
2Références normatives . 1
3 Dimensions . 2
4Spécifications et Normes internationales de référence . 9
5Désignation . 9
Annexe A (informative) Masses . 10
©
ISO 2004 – Tous droits réservés iii

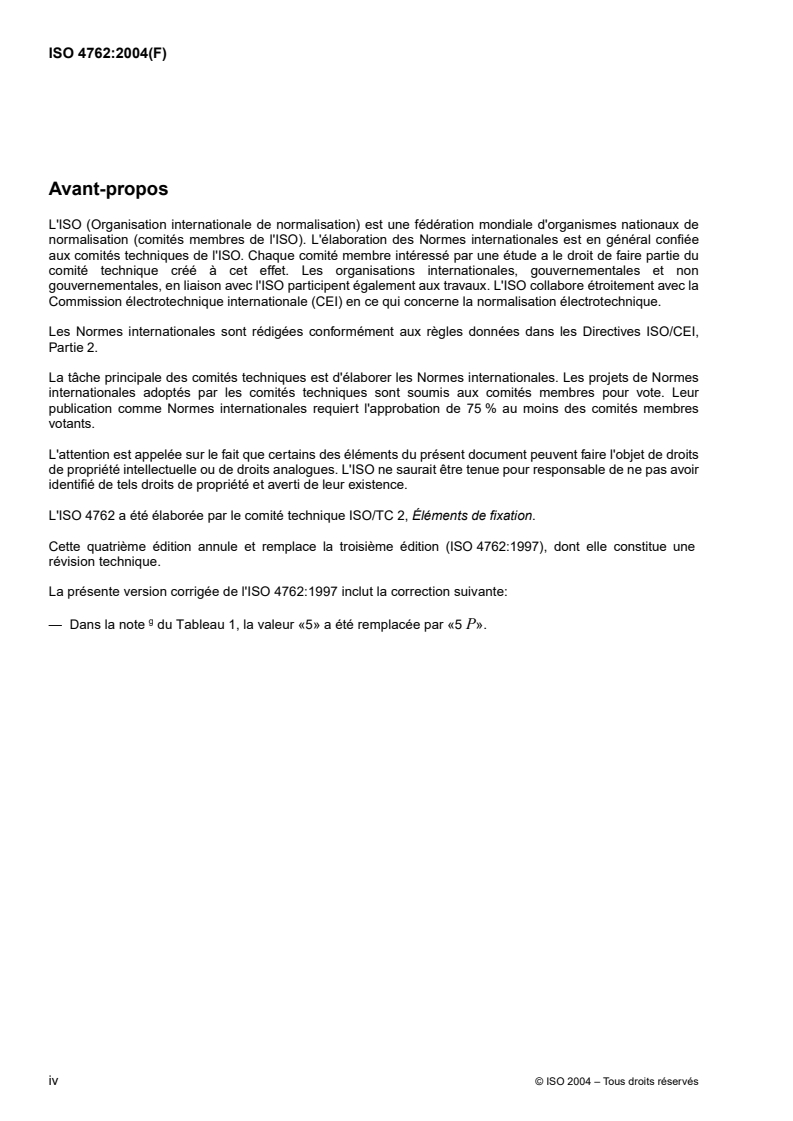

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la
Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de droits
de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L'ISO 4762 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation.
Cette quatrième édition annule et remplace la troisième édition (ISO 4762:1997), dont elle constitue une
révision technique.
©
iv ISO 2004 – Tous droits réservés
NORME INTERNATIONALE ISO 4762:2004(F)
Vis à tête cylindrique à six pans creux
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques des vis à tête cylindrique à six pans creux, de
filetage à pas gros M1,6 à M64 inclus et de grade A. Elle donne également à titre indicatif les masses
approximatives de ces vis.
Si, dans des cas particuliers, des spécifications autres que celles figurant dans la présente Norme
internationale sont requises, il est recommandé de les prendre dans les Normes internationales existantes, par
exemple ISO 261, ISO 888, ISO 898-1, ISO 965-2, ISO 3506-1, ISO 8839 et ISO 4759-1.
2Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et désignations des dimensions
ISO 261, Filetages métriques ISO pour usages généraux — Vue d'ensemble
ISO 888, Boulons, vis et goujons — Longueurs de tige nominales, et longueurs filetées des boulons
d'application générale
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié—
Partie 1: Vis et goujons
ISO 965-2, Filetages métriques ISO pour usages généraux — Tolérances — Partie 2: Dimensions limites pour
filetages intérieurs et extérieurs d'usages généraux — Qualité moyenne
ISO 965-3, Filetages métriques ISO pour usages généraux — Tolérances — Partie 3: Écarts pour filetages de
construction
ISO 3269, Éléments de fixation — Contrôle de réception
ISO 3506-1, Caractéristiques mécaniques des éléments de fixation en acier inoxydable résistant à la
corrosion — Partie 1: Vis et goujons
ISO 4042, Éléments de fixation — Revêtements électrolytiques
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-1, Éléments de fixation — Défauts de surface — Partie 1: Vis et goujons d'usage général
ISO 6157-3, Éléments de fixation — Défauts de surface — Partie3: Vis et goujons pour applications
particulières
ISO 8839, Caractéristiques mécaniques des éléments de fixation — Vis, goujons et écrous en métaux non
ferreux
©
ISO 2004 – Tous droits réservés 1
ISO 8992, Éléments de fixation — Exigences générales relatives aux vis, goujons et écrous
ISO 10683, Éléments de fixation — Revêtements non électrolytiques de lamelles de zinc
ISO 23429, Calibrage des six pans creux
3 Dimensions
Voir Figure 1 et Tableau 1.
Les symboles et désignations des dimensions sont spécifiés dans l'ISO 225.
Raccordement sous tête maximal
l = 1,7r
f, max max
d − d
a, max s, max
r =
max
r , voir Tableau 1
min
Figure 1
©
2 ISO 2004 – Tous droits réservés
Autre forme de six pans creux admise Arêtes supérieure et inférieure de la tête
Pour brocher les empreintes à leur dimension
maximale, la profondeur de l’avant-trou ne doit pas
dépasser de plus de 1/3 de la longueur des plats de
l’empreinte égale à .e/2
a
Arrondi de faible rayon ou chanfrein à l'entrée du six pans creux admis.
b
Bout chanfreiné ou, pour les diamètres d� 4mm, bout brut de roulage conformément à l’ISO 4753.
c
Filetage incomplet u� 2P .
d
d s'applique si des valeurs de l sont spécifiées.
s s, min
e
L'arête supérieure de la tête peut être arrondie ou chanfreinée comme indiqué, au choix du fabricant.
f
L'arête inférieure de la tête peut être arrondie ou chanfreinée jusqu'à d mais ne doit pas, dans tous les cas, présenter
w
de bavures.
Figure 1 (suite)
©
ISO 2004 – Tous droits réservés 3
©
4 ISO 2004 – Tous droits réservés
Tableau 1 — Dimensions
Dimensions en millimètres
Filetage (d) M1,6 M2 M2,5 M3 M4 M5 M6 M8 M10 M12
a
P 0,35 0,4 0,45 0,5 0,7 0,8 1 1,25 1,5 1,75
b
b réf. 15 16 17 18 20 22 24 28 32 36
c
max. 3,00 3,80 4,50 5,50 7,00 8,50 10,00 13,00 16,00 18,00
d
d max. 3,14 3,98 4,68 5,68 7,22 8,72 10,22 13,27 16,27 18,27
k
min. 2,86 3,62 4,32 5,32 6,78 8,28 9,78 12,73 15,73 17,73
d max. 2 2,6 3,1 3,6 4,7 5,7 6,8 9,2 11,2 13,7
a
max. 1,60 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 12,00
d
s
min. 1,46 1,86 2,36 2,86 3,82 4,82 5,82 7,78 9,78 11,73
e, f
e min. 1,733 1,733 2,303 2,873 3,443 4,583 5,723 6,863 9,149 11,429
l max 0,34 0,51 0,51 0,51 0,6 0,6 0,68 1,02 1,02 1,45
f
max. 1,60 2,00 2,50 3,00 4,00 5,00 6,0 8,00 10,00 12,00
k
min. 1,46 1,86 2,36 2,86 3,82 4,82 5,7 7,64 9,64 11,57
r min. 0,1 0,1 0,1 0,1 0,2 0,2 0,25 0,4 0,4 0,6
nom. 1,5 1,5 2 2,5 3 4 5 6 8 10
f
s max. 1,58 1,58 2,08 2,58 3,08 4,095 5,14 6,14 8,175 10,175
min. 1,52 1,52 2,02 2,52 3,02 4,020 5,02 6,02 8,025 10,025
t min. 0,7 1 1,1 1,3 2 2,5 3 4
...
NORME ISO
INTERNATIONALE 4762
Quatrième édition
2004-03-01
Version corrigée
2024-08
Vis à tête cylindrique à six pans creux
Hexagon socket head cap screws
Numéro de référence
©
ISO 2004
PDF — Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation
de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer
le Secrétariat central à l'adresse donnée ci-dessous.
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
©
ii ISO 2004 – Tous droits réservés
Sommaire Page
1 Domaine d'application . 1
2Références normatives . 1
3 Dimensions . 2
4Spécifications et Normes internationales de référence . 9
5Désignation . 9
Annexe A (informative) Masses . 10
©
ISO 2004 – Tous droits réservés iii
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la
Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de droits
de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne pas avoir
identifié de tels droits de propriété et averti de leur existence.
L'ISO 4762 a été élaborée par le comité technique ISO/TC 2, Éléments de fixation.
Cette quatrième édition annule et remplace la troisième édition (ISO 4762:1997), dont elle constitue une
révision technique.
La présente version corrigée de l'ISO 4762:1997 inclut la correction suivante:
g
— Dans la note du Tableau 1, la valeur «5» a été remplacée par «5 P».
©
iv ISO 2004 – Tous droits réservés
NORME INTERNATIONALE ISO 4762:2004(F)
Vis à tête cylindrique à six pans creux
1 Domaine d'application
La présente Norme internationale spécifie les caractéristiques des vis à tête cylindrique à six pans creux, de
filetage à pas gros M1,6 à M64 inclus et de grade A. Elle donne également à titre indicatif les masses
approximatives de ces vis.
Si, dans des cas particuliers, des spécifications autres que celles figurant dans la présente Norme
internationale sont requises, il est recommandé de les prendre dans les Normes internationales existantes, par
exemple ISO 261, ISO 888, ISO 898-1, ISO 965-2, ISO 3506-1, ISO 8839 et ISO 4759-1.
2Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 225, Éléments de fixation — Vis, goujons et écrous — Symboles et désignations des dimensions
ISO 261, Filetages métriques ISO pour usages généraux — Vue d'ensemble
ISO 888, Boulons, vis et goujons — Longueurs de tige nominales, et longueurs filetées des boulons
d'application générale
ISO 898-1, Caractéristiques mécaniques des éléments de fixation en acier au carbone et en acier allié—
Partie 1: Vis et goujons
ISO 965-2, Filetages métriques ISO pour usages généraux — Tolérances — Partie 2: Dimensions limites pour
filetages intérieurs et extérieurs d'usages généraux — Qualité moyenne
ISO 965-3, Filetages métriques ISO pour usages généraux — Tolérances — Partie 3: Écarts pour filetages de
construction
ISO 3269, Éléments de fixation — Contrôle de réception
ISO 3506-1, Caractéristiques mécaniques des éléments de fixation en acier inoxydable résistant à la
corrosion — Partie 1: Vis et goujons
ISO 4042, Éléments de fixation — Revêtements électrolytiques
ISO 4753, Éléments de fixation — Extrémités des éléments à filetage extérieur métrique ISO
ISO 4759-1, Tolérances des éléments de fixation — Partie 1: Vis, goujons et écrous — Grades A, B et C
ISO 6157-1, Éléments de fixation — Défauts de surface — Partie 1: Vis et goujons d'usage général
ISO 6157-3, Éléments de fixation — Défauts de surface — Partie3: Vis et goujons pour applications
particulières
ISO 8839, Caractéristiques mécaniques des éléments de fixation — Vis, goujons et écrous en métaux non
ferreux
©
ISO 2004 – Tous droits réservés 1
ISO 8992, Éléments de fixation — Exigences générales relatives aux vis, goujons et écrous
ISO 10683, Éléments de fixation — Revêtements non électrolytiques de lamelles de zinc
ISO 23429, Calibrage des six pans creux
3 Dimensions
Voir Figure 1 et Tableau 1.
Les symboles et désignations des dimensions sont spécifiés dans l'ISO 225.
Raccordement sous tête maximal
l = 1,7r
f, max max
d − d
a, max s, max
r =
max
r , voir Tableau 1
min
Figure 1
©
2 ISO 2004 – Tous droits réservés
Autre forme de six pans creux admise Arêtes supérieure et inférieure de la tête
Pour brocher les empreintes à leur dimension
maximale, la profondeur de l’avant-trou ne doit pas
dépasser de plus de 1/3 de la longueur des plats de
l’empreinte égale à .e/2
a
Arrondi de faible rayon ou chanfrein à l'entrée du six pans creux admis.
b
Bout chanfreiné ou, pour les diamètres d� 4mm, bout brut de roulage conformément à l’ISO 4753.
c
Filetage incomplet u� 2P .
d
d s'applique si des valeurs de l sont spécifiées.
s s, min
e
L'arête supérieure de la tête peut être arrondie ou chanfreinée comme indiqué, au choix du fabricant.
f
L'arête inférieure de la tête peut être arrondie ou chanfreinée jusqu'à d mais ne doit pas, dans tous les cas, présenter
w
de bavures.
Figure 1 (suite)
©
ISO 2004 – Tous droits réservés 3
©
4 ISO 2004 – Tous droits réservés
Tableau 1 — Dimensions
Dimensions en millimètres
Filetage (d) M1,6 M2 M2,5 M3 M4 M5 M6 M8 M10 M12
a
P 0,35 0,4 0,45 0,5 0,7 0,8 1 1,25 1,5 1,75
b
b réf. 15 16 17 18 20 22 24 28 32 36
c
max. 3,00 3,80 4,50 5,50 7,00 8,50 10,00 13,00 16,00 18,00
d
d max. 3,14 3,98 4,68 5,68 7,22 8,72 10,22 13,27 16,27 18,27
k
min. 2,86 3,62 4,32 5,32 6,78 8,28 9,78 12,73 15,73 17,73
d max. 2 2,6 3,1 3,6 4,7 5,7 6,8 9,2 11,2 13,7
a
max. 1,60 2,00 2,50 3,00 4,00 5,00 6,00 8,00 10,00 12,00
d
s
min. 1,46 1,86 2,36 2,86 3,82 4,82 5,82 7,78 9,78 11,73
e, f
e min. 1,733 1,733 2,303 2,873 3,443 4,583 5,723 6,863 9,149 11,429
l max 0,34 0,51 0,51 0,51 0,6 0,6 0,68 1,02 1,02 1,45
f
max. 1,60 2,00 2,50 3,00 4,00 5,00 6,0 8,00 10,00 12,00
k
min. 1,46 1,86 2,36 2,86 3,82 4,82 5,7 7,64 9,64 11,57
r min. 0,1 0,1 0,1 0,1 0,2 0,2 0,25 0,4 0,4 0,6
nom. 1,5 1,5 2 2,5 3 4 5 6 8 10
f
s max. 1,58 1,58 2,08 2,58 3,08 4,095 5,14 6,14 8,175 10,175
min. 1,52
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
