ISO/DIS 20500-3

Mobile road construction machinery -- Safety

Machines mobiles pour la construction de routes -- Sécurité

Standards Content (sample)

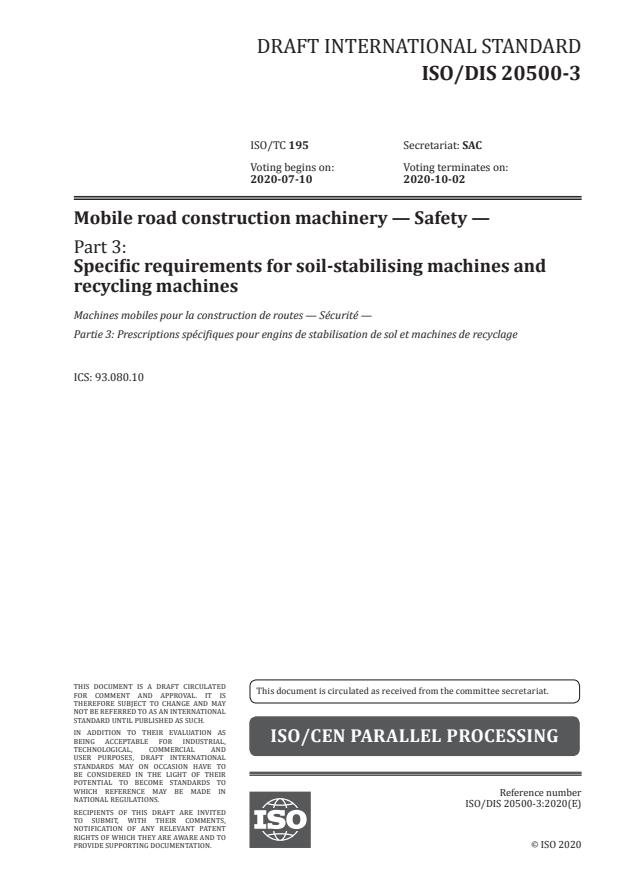

DRAFT INTERNATIONAL STANDARD
ISO/DIS 20500-3
ISO/TC 195 Secretariat: SAC
Voting begins on: Voting terminates on:
2020-07-10 2020-10-02
Mobile road construction machinery — Safety —
Part 3:
Specific requirements for soil-stabilising machines and
recycling machines

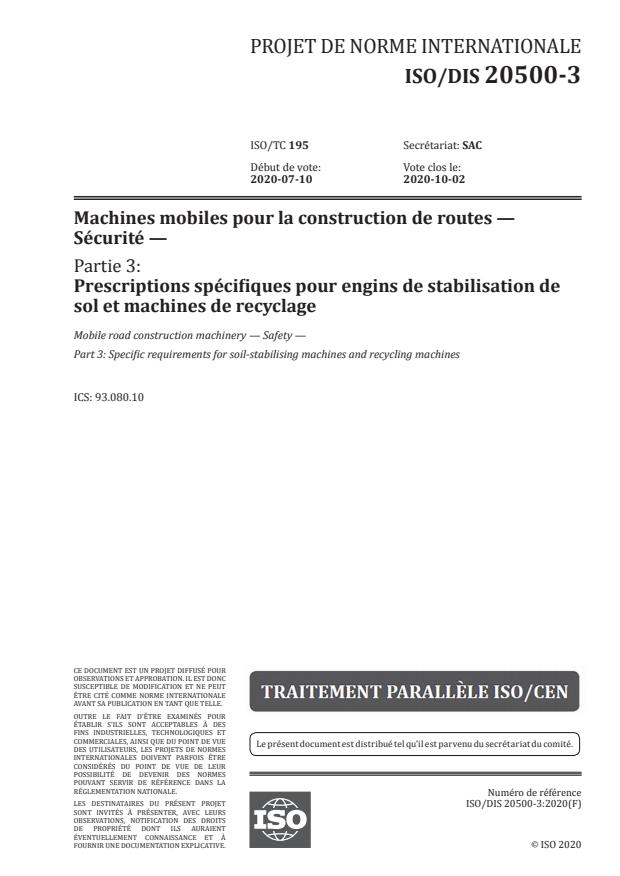

Machines mobiles pour la construction de routes — Sécurité —

Partie 3: Prescriptions spécifiques pour engins de stabilisation de sol et machines de recyclage

ICS: 93.080.10
THIS DOCUMENT IS A DRAFT CIRCULATED
This document is circulated as received from the committee secretariat.
FOR COMMENT AND APPROVAL. IT IS
THEREFORE SUBJECT TO CHANGE AND MAY
NOT BE REFERRED TO AS AN INTERNATIONAL
STANDARD UNTIL PUBLISHED AS SUCH.
IN ADDITION TO THEIR EVALUATION AS
ISO/CEN PARALLEL PROCESSING
BEING ACCEPTABLE FOR INDUSTRIAL,
TECHNOLOGICAL, COMMERCIAL AND
USER PURPOSES, DRAFT INTERNATIONAL
STANDARDS MAY ON OCCASION HAVE TO
BE CONSIDERED IN THE LIGHT OF THEIR
POTENTIAL TO BECOME STANDARDS TO
WHICH REFERENCE MAY BE MADE IN
Reference number
NATIONAL REGULATIONS.
ISO/DIS 20500-3:2020(E)
RECIPIENTS OF THIS DRAFT ARE INVITED
TO SUBMIT, WITH THEIR COMMENTS,
NOTIFICATION OF ANY RELEVANT PATENT
RIGHTS OF WHICH THEY ARE AWARE AND TO
PROVIDE SUPPORTING DOCUMENTATION. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 20500-3:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO/DIS 20500-3:2020(E)

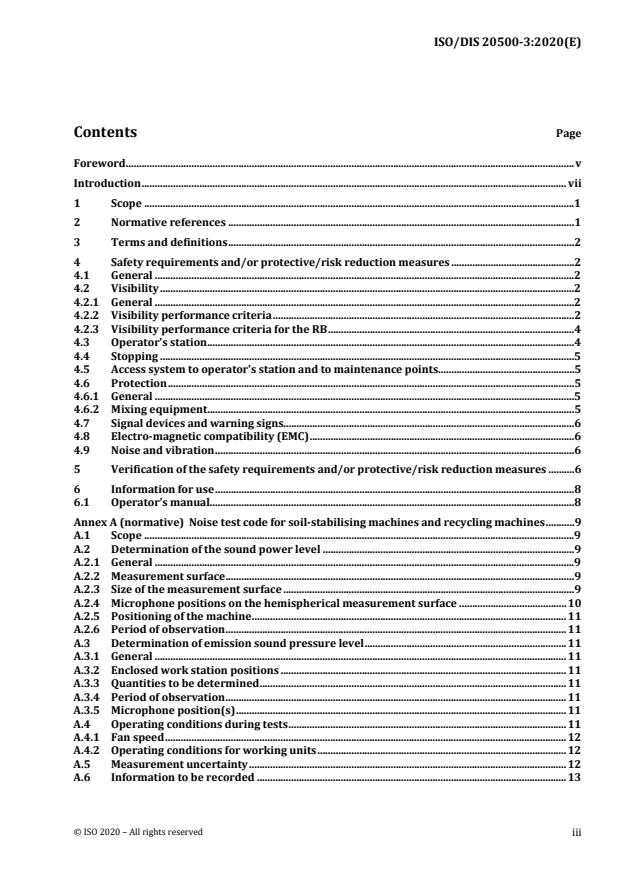

Contents Page

Foreword ........................................................................................................................................................................... v

Introduction .................................................................................................................................................................. vii

1 Scope ....................................................................................................................................................................1

2 Normative references ....................................................................................................................................1

3 Terms and definitions ....................................................................................................................................2

4 Safety requirements and/or protective/risk reduction measures ...............................................2

4.1 General ................................................................................................................................................................2

4.2 Visibility ..............................................................................................................................................................2

4.2.1 General ................................................................................................................................................................2

4.2.2 Visibility performance criteria ...................................................................................................................2

4.2.3 Visibility performance criteria for the RB ..............................................................................................4

4.3 Operator's station ............................................................................................................................................4

4.4 Stopping ..............................................................................................................................................................5

4.5 Access system to operator's station and to maintenance points ....................................................5

4.6 Protection ...........................................................................................................................................................5

4.6.1 General ................................................................................................................................................................5

4.6.2 Mixing equipment ............................................................................................................................................5

4.7 Signal devices and warning signs...............................................................................................................6

4.8 Electro-magnetic compatibility (EMC) .....................................................................................................6

4.9 Noise and vibration .........................................................................................................................................6

5 Verification of the safety requirements and/or protective/risk reduction measures ..........6

6 Information for use .........................................................................................................................................8

6.1 Operator’s manual ...........................................................................................................................................8

Annex A (normative) Noise test code for soil-stabilising machines and recycling machines ...........9

A.1 Scope ....................................................................................................................................................................9

A.2 Determination of the sound power level ................................................................................................9

A.2.1 General ................................................................................................................................................................9

A.2.2 Measurement surface .....................................................................................................................................9

A.2.3 Size of the measurement surface ...............................................................................................................9

A.2.4 Microphone positions on the hemispherical measurement surface ......................................... 10

A.2.5 Positioning of the machine ........................................................................................................................ 11

A.2.6 Period of observation .................................................................................................................................. 11

A.3 Determination of emission sound pressure level ............................................................................. 11

A.3.1 General ............................................................................................................................................................. 11

A.3.2 Enclosed work station positions ............................................................................................................. 11

A.3.3 Quantities to be determined ..................................................................................................................... 11

A.3.4 Period of observation .................................................................................................................................. 11

A.3.5 Microphone position(s) .............................................................................................................................. 11

A.4 Operating conditions during tests .......................................................................................................... 11

A.4.1 Fan speed ......................................................................................................................................................... 12

A.4.2 Operating conditions for working units ............................................................................................... 12

A.5 Measurement uncertainty ......................................................................................................................... 12

A.6 Information to be recorded ...................................................................................................................... 13

© ISO 2020 – All rights reserved
iii
---------------------- Page: 3 ----------------------
ISO/DIS 20500-3:2020(E)

A.7 Information to be reported ...................................................................................................................... 13

A.8 Declaration and verification of noise emission values ................................................................... 14

Annex B (normative) Examples of soil-stabilising machines and recycling machines .................... 15

Annex C (normative) List of significant hazards ............................................................................................ 18

Annex ZA (informative) Relationship between this European Standard and the essential

requirements of Directive 2006/42/EC aimed to be covered ..................................................... 23

Bibliography ................................................................................................................................................................. 28

© ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
ISO/DIS 20500-3:2020(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work. ISO

collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any

patent rights identified during the development of the document will be in the Introduction and/or on

the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the World

Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see

www.iso.org/iso/foreword.html.

This document was prepared by Technical Committee ISO/TC 195, Building construction machinery and

equipment.

ISO 20500 consists of the following parts, under the general title Mobile road construction machinery —

Safety:
— Part 1: Common requirements
— Part 2: Specific requirements for road-milling machines

— Part 3: Specific requirements for soil-stabilising machines and recycling machines

— Part 4: Specific requirements for compaction machines
— Part 5: Specific requirements for paver-finishers
— Part 6: Specific requirements for mobile feeders
— Part 7: Specific requirements for slip form pavers and texture curing machines
A list of all parts in the ISO 20500 series can be found on the ISO website.
© ISO 2020 – All rights reserved
---------------------- Page: 5 ----------------------
ISO/DIS 20500-3:2020(E)

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www.iso.org/members.html.
© ISO 2020 – All rights reserved
---------------------- Page: 6 ----------------------
ISO/DIS 20500-3:2020(E)
Introduction
This International Standard is a type C standard as stated in ISO 12100.

The machinery concerned and the extent to which hazards, hazardous situations and events are covered

are indicated in the scope of this International Standard.

When provisions of this type C standard are different from those which are stated in type A or B

standards, the provisions of this type C standard take precedence over the provisions of the other

standards for machines that have been designed and built according to the provisions of this type C

standard.
© ISO 2020 – All rights reserved
vii
---------------------- Page: 7 ----------------------
DRAFT INTERNATIONAL STANDARD ISO/DIS 20500-3:2020(E)
Mobile road construction machinery — Safety —
Part 3:
Specific requirements for soil-stabilising machines and
recycling machines
1 Scope

This part of ISO 20500, together with part 1, deals with all significant hazards for soil-stabilising machines

and recycling machines when they are used as intended and under the conditions of misuse which are

reasonably foreseeable by the manufacturer associated with the whole life time of the machine (see

Annex C).

The requirements of this part are complementary to the common requirements formulated in

ISO 20500-1.

This document does not repeat the requirements from ISO 20500-1, but adds or replaces the

requirements for application for soil-stabilising machines and recycling machines.

The following significant and relevant hazards are not covered in this document:
— Lightning.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 3744:2010, Acoustics — Determination of sound power levels and sound energy levels of noise sources

using sound pressure — Engineering methods for an essentially free field over a reflecting plane

ISO 9244:2008+Amd 1:2016, Earth-moving machinery — Machine safety labels — General principles;

Amendment 1

ISO 10263-4:2009, Earth-moving machinery — Operator enclosure environment — Part 4: Heating,

ventilating and air conditioning (HVAC) test method and performance

ISO 11201:2010, Acoustics — Noise emitted by machinery and equipment — Determination of emission

sound pressure levels at a work station and at other specified positions in an essentially free field over a

reflecting plane with negligible environmental corrections

ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction

ISO 13857:2008, Safety of machinery — Safety distances to prevent hazard zones being reached by upper

and lower limbs

ISO 20500-1, Mobile road construction machinery — Safety — Part 1: Common requirements

© ISO 2020 – All rights reserved
---------------------- Page: 8 ----------------------
ISO/DIS 20500-3:2020(E)
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at http://www.iso.org/obp
3.1
soil stabilizer

machine, either self-propelled or towed, with the function of pulverizing, breaking-up, aerating,

homogenizing, and loosening existing and/or imported soil and optionally mixing them together with

water and/or binders, e.g. cement or lime

Note to entry: The main purpose of a soil stabilizer is to improve the mechanical and physical properties of the soil

material by mixing it with binders (cement, lime, etc.) or filler.
3.2
recycling machines

machine used for the rehabilitation of road structures using reclaimed materials, additionally mixed with

binders (e.g. bitumen or cement) and reapplied in situ
3.3
mixing equipment/mixing drum

power-driven cylindrical bodies which rotate during the mixing operation. The surface of the cylindrical

bodies is equipped with tools for the mixing process
4 Safety requirements and/or protective/risk reduction measures
4.1 General

Soil-stabilising machines and recycling machines shall comply with the safety requirements and/or

protective/risk reduction measures of this clause. In addition, the machines shall be designed according

to the principles of EN ISO 12100:2010 for relevant but not significant hazards which are not dealt with

by this document.

Soil-stabilising machines and recycling machines shall comply with the requirements of

ISO/DIS 20500-1, as far as not modified or replaced by the requirements of this part.

4.2 Visibility
4.2.1 General
4.2 of ISO 20500-1 applies with the following additions.
4.2.2 Visibility performance criteria

The machine meets the requirements of this International Standard if the measurement results show no

maskings or maskings smaller than or equal to the performance criteria with direct or indirect view as

specified in Table 1.
© ISO 2020 – All rights reserved
---------------------- Page: 9 ----------------------
ISO/DIS 20500-3:2020(E)
Table 1 — Setup of machines
soil-stabilising machines and recycling machines
[Example: operator's station position-front]
HH: Height of mixing drum above ground
Dimensions in metres
HH = in transport position (min. 200 mm)
© ISO 2020 – All rights reserved
---------------------- Page: 10 ----------------------
ISO/DIS 20500-3:2020(E)
Table 2 — Visibility performance criteria
A B C D E F RB
soil-stabilising machines and recycling machines
205 405 405 405 405 205 405
1 – 700 and 1 – 700 and 2 – 700 and
2 – 700 1 – 1300 1 – 1300 300
1 – 1300 1 – 1300 1 – 1300
4.2.3 Visibility performance criteria for the RB

The machine meets the requirements of the standard if the measurement results show no maskings or

maskings smaller or equal to the acceptable maskings (300 mm) when evaluated using the eye spacing

specified in Table 3 for the RB and using the test object height for each region as specified in Table 4.

Table 3 — Vertical test object height by machine type and region of rectangular boundary

Machine Type Region of the RB
Front side Left hand side Right hand side Rear side
soil-stabilising machines 1.5 m 1.5 m 1.5 m 1.5 m
and recycling machines
4.3 Operator's station
4.4 of ISO 20500-1 applies with the following addition:

— the operator’s station of soil-stabilising machines shall be provided with a cab to protect the operator

against dust (e.g. cement and/or lime) generated by the process, except where the intended use of

the soil stabilising machine is exclusively the liquid binder application;

— the cab shall be equipped with an air conditioning system (see ISO 10263-4:2009);

— consistent air inlet and distribution shall be provided at the cab;

— air inlet system shall be designed as to minimize turbulences and stirring of dust;

— the air inlet of the cab shall be equipped with dust filters.

NOTE 1 Filter classes and performance are dependent on the application’s dust classes. National regulations may

apply.

NOTE 2 Requirements for the dust classes and the determination of filter fractional efficiency can be found e.g.

EN 1822-1 and EN 29463, parts 2 to 5.
© ISO 2020 – All rights reserved
---------------------- Page: 11 ----------------------
ISO/DIS 20500-3:2020(E)
4.4 Stopping
4.7 of ISO 20500-1 applies with the following addition:

— it shall be possible to stop the mixing equipment, even while the power unit (engine) is running.

4.5 Access system to operator's station and to maintenance points
4.9 of ISO 20500-1 applies with the following exception:

— the height of the lowest step of access system to the operator's station shall be max. 700 mm above

ground level;

— the lowest three steps (or less) may be mounted flexibly in the lateral direction. In this case, those

steps shall be mounted as a unit.
4.6 Protection
4.6.1 General
4.10 of ISO 20500-1 applies with the following additions:
4.6.2 Mixing equipment
4.6.2.1 General

For preventing access to the mixing equipment and to retain debris and ejected parts, 4.10.2 of

ISO 20500-1 applies with the additions and exceptions in clauses 4.5.2.2 to 4.5.2.4.

4.6.2.2 Rear guards

The rear guards shall be designed as movable guard and shall be designed so that:

— it shall be fitted with a holding device in order to be secured while open;

— safety distances between the ground level and the lower part of the guard may be fixed by the

operator exceeding the required safety distance according to ISO 13857, Annex B, in order to

complete material discharge or the lowering of the mixing drum adjacent to an obstacle;

— a distance guard shall be fitted on rear soil-stabilising machine.

NOTE Structural parts of the machines may be considered as part of the distance guards.

4.6.2.3 Side guards

Power-operated side guards of the drum guards, intended to be controlled during operation of the

machine, shall comply with the following design criteria:

— the control shall not lock in any position except in neutral (hold-to-run control), see also

ISO 20500-1, clause 4.6.2.1;
— the control shall be fitted out of danger areas;
© ISO 2020 – All rights reserved
---------------------- Page: 12 ----------------------
ISO/DIS 20500-3:2020(E)

— if operator's places for ground personnel are fitted, a yellow flashing light shall be fitted within the

hazard zone and shall be activated whenever the controls are operated;

— the power-operated side guards shall automatically return to their normal (pre-set) position when

the controls are released. Where side guards have to remain in the upper position for maintenance

purposes, they shall be designed so that they can only be locked in this position when the mixing

drum is off.
4.6.2.4 Maintenance

For maintenance either a manual mixing drum turning system or a maintenance mode according to clause

4.10.2.4 of EN ISO 20500-1 shall be provided in order to replace the mixing tools.

Means shall be provided in order to ensure that the mixing drum is switched off and cannot be restarted

inadvertently during maintenance (e.g. by providing an interlocking device or a lockable mode selector).

4.7 Signal devices and warning signs
4.14 of ISO 20500-1 applies with the following addition:

— a legible and indelible warning sign (see e.g. Figure C.22 of ISO 9244:2008+Amd 1:2016) shall be

applied on both sides of the movable guards or on the protective devices, located around the mixing

drum.
4.8 Electro-magnetic compatibility (EMC)
4.18 of ISO 20500-1 applies with the following addition:

— the antenna shall be located successively on the left- and right-hand sides of the soil-stabilising

machines or recycling machines, with the antenna parallel to the plane of the longitudinal symmetry

of the machine and in line with the SIP.
4.9 Noise and vibration
4.18.2 and 4.18.3 of ISO 20500-1 apply with the following addition:

— for the determination of the noise emission values, Annex A of this standard applies.

NOTE Typical sources of vibration emission for soil stabilizer are: e.g. driving on rough or uneven terrain, the

travelling speed.
5 Verification of the safety requirements and/or protective/risk reduction
measures

Safety requirements and/or protective/risk reduction measures of Clauses 4 and 6 of this document shall

be verified according to Table 4.

Table 4 sets out verification methods which shall be applied for each safety requirement in this document.

Where X(s) is indicated in the table, the corresponding verification method(s) shall be applied.

Table 4 shall be read in conjunction with the corresponding clauses.
© ISO 2020 – All rights reserved
---------------------- Page: 13 ----------------------
ISO/DIS 20500-3:2020(E)
Table 4 includes the following verification methods:

a) calculation: to establish that the requirements of this document have been met;

b) visual verification: to establish that something is present (e.g. a guard, a marking, a document);

c) measurement: to show that the required numerical values have been met (e.g. geometric dimensions,

safety distances, resistance of insulation of the electric circuits, results of physical tests);

d) functional tests: to show that the adequate signals intended to be forwarded to the main control

system of the complete machine are available and comply with the requirements and with the

technical documentation;

e) special verification: by reference to a standard which is mentioned in the corresponding clause.

Table 4 — Verification of safety requirements and/or protective/risk reduction measures

4 Safety requirements and/or protective/risk reduction measures
4.1 General
4.2 Visibility X X
4.3 Operator's station X X X
4.4 Stopping X
4.5 Access system to operator's station and to maintenance points X X X
4.6 Protection
4.6.1 General
4.6.2 Mixing equipment X X
4.6.2.1 General X X
4.6.2.2 Rear guards X X
4.6.2.3 Side guards X X
4.6.2.4 Maintenance X
4.7 Signal devices and warning signs X
4.8 Electro-magnetic compatibility (EMC) X
4.9 Noise and vibration X
6 Information for use
6.1 Operator's manual X
Annex A Noise test code for soil-stabilising machines and recycling X
machines
© ISO 2020 – All rights reserved
Clause number
Title
a) Calculation
b) Visual verification
c) Measurement
d) Functional test
e) Special verification
---------------------- Page: 14 ----------------------
ISO/DIS 20500-3:2020(E)
6 Information for use
6.1 Operator’s manual
6.2 of ISO 20500-1 applies with the following addition:

— the means to protect the operator against dust (e.g. filters) depend on the application;

— advice that the durability of the filter depends e.g. on the operating times and environmental

parameters;
— instructions for maintenance, change or cleaning, of the filters;
— information, that cleaning and re-use of disposable filters is not permitted.
© ISO 2020 – All rights reserved
---------------------- Page: 15 ----------------------
ISO/DIS 20500-3:2020(E)
Annex A
(normative)
Noise test code for soil-stabilising machines and recycling machines
A.1 Scope

This noise test code specifies all the information necessary to carry out efficiently and under standardized

conditions the determination, declaration and verification of the noise emission characteristics of soil-

stabilising machines and recycling machines.

Noise emission characteristics include emission sound pressure levels at workstations and the sound

power level. The determination of those quantities is necessary for:
— manufacturers to declare the noise emitted;
— comparing the noise emitted by machines in the family concerned;
— purposes of noise control at the source at the design stage.

The use of this noise test code ensures reproducibility of the determination of the noise emission

characteristics within specified limits determined by the grade of accuracy of the basic noise

measurement method used. Noise-measurement methods allowed by this standard are engineering

methods (grade 2).
A.2 Determination of the sound power level
A.2.1 General

This annex specifies additional requirements for the determination of the A-weighted sound power level

according to ISO 3744.
A.2.2 Measurement surface
A hemispherical test area shall be used for measurement.
A.2.3 Size of the measurement surface

The radius shall be calculated from the basic length L of the machine (see Figure A.1):

© ISO 2020 – All rights reserved
---------------------- Page: 16 ----------------------
ISO/DIS 20500-3:2020(E)
Figure A.1 — Basic length L
The radius shall be:

— 4 m when the basic length L of the machine to be tested is less than or equal to 1,5 m;

— 10 m when the basic length L of the machine to be tested is greater than 1,5 m but less than or equal

to 4 m;
— 16 m when the basic length L of the machine to be tested is greater than 4 m.
A.2.4 Microphone positions on the hemispherical measurement surface

Six microphone positions (i.e. positions 2, 4, 6, 8, 10 and 12) shall be arranged according to Figure A.2.

Microphone
x/r y/r z
positions
2 0,7 0,7 1,5 m
4 - 0,7 0,7 1,5 m
6 - 0,7 - 0,7 1,5 m
8 0,7 - 0,7 1,5 m
10 - 0,27 0,65 0,71 r
12 0,27 - 0,65 0,71 r
Figure A.2 — Microphone positions
© ISO 2020 – All rights reserved
---------------------- Page: 17 ----------------------
ISO/DIS 20500-3:2020(E)
A.2.5 Positioning of the machine

The center of the machine shall coincide with the center of the hemisphere which is the intersecting point

of the x-axis and y-axis (s
...

PROJET DE NORME INTERNATIONALE
ISO/DIS 20500-3
ISO/TC 195 Secrétariat: SAC
Début de vote: Vote clos le:
2020-07-10 2020-10-02
Machines mobiles pour la construction de routes —
Sécurité —
Partie 3:
Prescriptions spécifiques pour engins de stabilisation de
sol et machines de recyclage
Mobile road construction machinery — Safety —

Part 3: Specific requirements for soil-stabilising machines and recycling machines

ICS: 93.080.10
CE DOCUMENT EST UN PROJET DIFFUSÉ POUR
OBSERVATIONS ET APPROBATION. IL EST DONC
SUSCEPTIBLE DE MODIFICATION ET NE PEUT
ÊTRE CITÉ COMME NORME INTERNATIONALE
AVANT SA PUBLICATION EN TANT QUE TELLE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES
FINS INDUSTRIELLES, TECHNOLOGIQUES ET
COMMERCIALES, AINSI QUE DU POINT DE VUE

Le présent document est distribué tel qu’il est parvenu du secrétariat du comité.

DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR
POSSIBILITÉ DE DEVENIR DES NORMES
POUVANT SERVIR DE RÉFÉRENCE DANS LA
RÉGLEMENTATION NATIONALE.
Numéro de référence
LES DESTINATAIRES DU PRÉSENT PROJET
ISO/DIS 20500-3:2020(F)
SONT INVITÉS À PRÉSENTER, AVEC LEURS
OBSERVATIONS, NOTIFICATION DES DROITS
DE PROPRIÉTÉ DONT ILS AURAIENT
ÉVENTUELLEMENT CONNAISSANCE ET À
FOURNIR UNE DOCUMENTATION EXPLICATIVE. ISO 2020
---------------------- Page: 1 ----------------------
ISO/DIS 20500-3:2020(F)
ISO/DIS 20500-3:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................... v

Introduction .................................................................................................................................................................. vii

1 Domaine d’application ...................................................................................................................................1

2 Références normatives ..................................................................................................................................1

3 Termes et définitions .....................................................................................................................................2

4 Exigences de sécurité et/ou mesures de protection/réduction des risques .............................2

4.1 Généralités .........................................................................................................................................................2

4.2 Visibilité ..............................................................................................................................................................2

4.2.1 Généralités .........................................................................................................................................................2

4.2.2 Critères de performance de visibilité .......................................................................................................3

4.2.3 Critères de performance de visibilité pour le RB .................................................................................4

4.3 Poste de l’opérateur ........................................................................................................................................4

4.4 Arrêt .....................................................................................................................................................................5

4.5 Accès au poste de l’opérateur et aux points de maintenance ..........................................................5

4.6 Protection ...........................................................................................................................................................5

4.6.1 Généralités .........................................................................................................................................................5

4.6.2 Dispositif de malaxage ...................................................................................................................................5

4.7 Systèmes d’avertissement et signaux de danger ..................................................................................6

4.8 Compatibilité électromagnétique (CEM).................................................................................................6

4.9 Bruit et vibrations ...........................................................................................................................................6

5 Vérification des exigences de sécurité et/ou mesures de protection/réduction des

risques .................................................................................................................................................................7

6 Informations pour l’utilisation ...................................................................................................................8

6.1 Manuel de l’opérateur ....................................................................................................................................8

Annexe A (normative) Code d’essai acoustique pour les engins de stabilisation de sol et les

machines de recyclage ...................................................................................................................................9

A.1 Domaine d’application ...................................................................................................................................9

A.2 Détermination du niveau de puissance acoustique ............................................................................9

A.2.1 Généralités .........................................................................................................................................................9

A.2.2 Surface de mesure ...........................................................................................................................................9

A.2.3 Dimensions de la surface de mesure ........................................................................................................9

A.2.4 Positions de microphone sur la surface de mesure hémisphérique .......................................... 10

A.2.5 Positionnement de l’engin ......................................................................................................................... 11

A.2.6 Période d’observation ................................................................................................................................. 11

A.3 Détermination du niveau de pression acoustique d’émission ..................................................... 11

A.3.1 Généralités ...................................................................................................................................................... 11

DOCUMENT PROTÉGÉ PAR COPYRIGHT

A.3.2 Postes de l’opérateur fermés .................................................................................................................... 11

© ISO 2020

A.3.3 Grandeurs à déterminer ............................................................................................................................ 12

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

A.3.4 Période d’observation ................................................................................................................................. 12

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

A.3.5 Position des microphones ......................................................................................................................... 12

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur. A.4 Conditions d’utilisation pendant les essais ......................................................................................... 12

ISO copyright office A.4.1 Vitesse du ventilateur ................................................................................................................................. 12

Case postale 401 • Ch. de Blandonnet 8

A.4.2 Conditions de fonctionnement pour les unités de travail .............................................................. 13

CH-1214 Vernier, Geneva
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Website: www.iso.org
© ISO 2020 – Tous droits réservés
iii
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO/DIS 20500-3:2020(F)
Sommaire Page

Avant-propos ................................................................................................................................................................... v

Introduction .................................................................................................................................................................. vii

1 Domaine d’application ...................................................................................................................................1

2 Références normatives ..................................................................................................................................1

3 Termes et définitions .....................................................................................................................................2

4 Exigences de sécurité et/ou mesures de protection/réduction des risques .............................2

4.1 Généralités .........................................................................................................................................................2

4.2 Visibilité ..............................................................................................................................................................2

4.2.1 Généralités .........................................................................................................................................................2

4.2.2 Critères de performance de visibilité .......................................................................................................3

4.2.3 Critères de performance de visibilité pour le RB .................................................................................4

4.3 Poste de l’opérateur ........................................................................................................................................4

4.4 Arrêt .....................................................................................................................................................................5

4.5 Accès au poste de l’opérateur et aux points de maintenance ..........................................................5

4.6 Protection ...........................................................................................................................................................5

4.6.1 Généralités .........................................................................................................................................................5

4.6.2 Dispositif de malaxage ...................................................................................................................................5

4.7 Systèmes d’avertissement et signaux de danger ..................................................................................6

4.8 Compatibilité électromagnétique (CEM).................................................................................................6

4.9 Bruit et vibrations ...........................................................................................................................................6

5 Vérification des exigences de sécurité et/ou mesures de protection/réduction des

risques .................................................................................................................................................................7

6 Informations pour l’utilisation ...................................................................................................................8

6.1 Manuel de l’opérateur ....................................................................................................................................8

Annexe A (normative) Code d’essai acoustique pour les engins de stabilisation de sol et les

machines de recyclage ...................................................................................................................................9

A.1 Domaine d’application ...................................................................................................................................9

A.2 Détermination du niveau de puissance acoustique ............................................................................9

A.2.1 Généralités .........................................................................................................................................................9

A.2.2 Surface de mesure ...........................................................................................................................................9

A.2.3 Dimensions de la surface de mesure ........................................................................................................9

A.2.4 Positions de microphone sur la surface de mesure hémisphérique .......................................... 10

A.2.5 Positionnement de l’engin ......................................................................................................................... 11

A.2.6 Période d’observation ................................................................................................................................. 11

A.3 Détermination du niveau de pression acoustique d’émission ..................................................... 11

A.3.1 Généralités ...................................................................................................................................................... 11

A.3.2 Postes de l’opérateur fermés .................................................................................................................... 11

A.3.3 Grandeurs à déterminer ............................................................................................................................ 12

A.3.4 Période d’observation ................................................................................................................................. 12

A.3.5 Position des microphones ......................................................................................................................... 12

A.4 Conditions d’utilisation pendant les essais ......................................................................................... 12

A.4.1 Vitesse du ventilateur ................................................................................................................................. 12

A.4.2 Conditions de fonctionnement pour les unités de travail .............................................................. 13

© ISO 2020 – Tous droits réservés
iii
---------------------- Page: 3 ----------------------
ISO/DIS 20500-3:2020(F)

A.5 Incertitude de mesure ................................................................................................................................ 13

A.6 Informations à enregistrer ....................................................................................................................... 13

A.7 Informations à consigner .......................................................................................................................... 13

A.8 Déclaration et vérification des valeurs d’émission sonore ........................................................... 14

Annexe B (normative) Exemples d’engins de stabilisation de sol et de machines de

recyclage .......................................................................................................................................................... 15

Annexe C (informative) Liste des phénomènes dangereux significatifs ............................................... 18

Annexe ZA (informative) Relation entre la présente Norme européenne et les exigences

essentielles de la Directive 2006/42/CE destinées à être couvertes ........................................ 23

Bibliographie ............................................................................................................................................................... 28

© ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO/DIS 20500-3:2020(F)
Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en

général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit

de faire partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales

et non gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore

étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne la

normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2

(voir www.iso.org/directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de

ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration

du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par

l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html.

Le présent document a été élaboré par le Comité technique ISO/TC 195, Machines et matériels pour la

construction des bâtiments.

L’ISO 20500 comprend les parties suivantes, présentées sous le titre général Machines mobiles pour la

construction de routes — Sécurité:
— Partie 1: Prescriptions communes
— Partie 2: Prescriptions spécifiques pour fraiseuses routières

— Partie 3: Prescriptions spécifiques pour engins de stabilisation de sol et machines de recyclage

— Partie 4: Prescriptions spécifiques pour machines de compactage
— Partie 5: Prescriptions spécifiques pour finisseurs
— Partie 6: Prescriptions spécifiques pour alimentateurs d'enrobé
© ISO 2020 – Tous droits réservés
---------------------- Page: 5 ----------------------
ISO/DIS 20500-3:2020(F)

— Partie 7: Prescriptions spécifiques pour machines à coffrage glissant et de traitement de surface.

Une liste de toutes les parties de la série ISO 20500 est disponible sur le site Internet de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www.iso.org/members.html.
© ISO 2020 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO/DIS 20500-3:2020(F)
Introduction

La présente Norme internationale est une norme de type C telle que définie dans l’ISO 12100.

Les machines concernées et l’étendue des phénomènes dangereux, situations dangereuses et événements

dangereux couverts sont précisées dans le domaine d’application de la présente Norme internationale.

Lorsque les dispositions de la présente norme de type C diffèrent de celles figurant dans des normes de

type A ou B, ce sont les dispositions de la présente norme qui prennent le pas sur celles des autres normes

pour les machines conçues et construites conformément aux dispositions de la présente norme de type C.

© ISO 2020 – Tous droits réservés
vii
---------------------- Page: 7 ----------------------
PROJET DE NORME INTERNATIONALE ISO/DIS 20500-3:2020(F)
Machines mobiles pour la construction de routes — Sécurité —
Partie 3: Prescriptions spécifiques pour engins de stabilisation de sol
et machines de recyclage
1 Domaine d’application

La présente partie de l’ISO 20500 traite, avec la partie 1, de tous les phénomènes dangereux significatifs

pour les engins de stabilisation de sol et les machines de recyclage lorsqu’ils sont utilisés normalement

et dans les conditions de mauvaise utilisation raisonnablement prévisibles par le fabricant, associés à

toute la durée de vie des machines (voir Annexe C).

Les exigences de la présente partie viennent en complément des exigences communes présentées dans

l’ISO 20500-1.

Le présent document ne répète pas les exigences de l’ISO 20500-1, mais ajoute ou remplace les exigences

pour application aux engins de stabilisation de sol et machines de recyclage.

Les phénomènes dangereux significatifs et pertinents suivants ne sont pas couverts dans le présent

document:
— Foudre.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des exigences

du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les références non

datées, la dernière édition du document de référence s’applique (y compris les éventuels amendements).

ISO 3744:2010, Acoustique — Détermination des niveaux de puissance acoustique et des niveaux d’énergie

acoustique émis par les sources de bruit à partir de la pression acoustique — Méthodes d’expertise pour des

conditions approchant celles du champ libre sur plan réfléchissant

ISO 9244:2008 / AMD 1:2016, Engins de terrassement — Étiquetage de sécurité de la machine — Principes

généraux — Amendement 1

ISO 10263-4:2009, Engins de terrassement — Environnement de l’enceinte de l’opérateur — Partie 4:

Performances et Méthode d’essai des systèmes de chauffage, de ventilation, et de climatisation (CVCA)

ISO 11201:2010, Acoustique — Bruits émis par les machines et équipements — Détermination des niveaux

de pression acoustique d’émission au poste de travail et en d’autres positions spécifiées dans des conditions

approchant celles du champ libre sur plan réfléchissant avec des corrections d’environnement négligeables

ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et

réduction du risque

ISO 13857:2008, Sécurité des machines — Distances de sécurité empêchant les membres supérieurs et

inférieurs d’atteindre les zones dangereuses
© ISO 2020 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO/DIS 20500-3:2020(F)

ISO 20500-1, Machines mobiles pour la construction de routes — Sécurité — Partie 1: Prescriptions

communes
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse http://www.iso.org/obp
3.1
stabilisateur de sol

machine automotrice, tractée ou portée, ayant pour fonction de pulvériser, de disloquer, d’aérer,

d’homogénéiser, et d’ameublir un sol existant et/ou d'aport et optionnellement de le(s) mélanger avec

de l’eau et/ou des liants, par exemple du ciment ou de la chaux

Note à l’article: Le principal usage d’un stabilisateur de sol est d’améliorer les propriétés mécaniques et

physiques du matériau de sol en le mélangeant avec des liants (ciment, chaux, etc.) ou du filler.

3.2
machine de recyclage

engin utilisé pour la réhabilitation des structures routières en utilisant des matériaux recyclés, également

mélangés avec des liants (par exemple bitume ou ciment) et réappliqués in situ
3.3
dispositif de malaxage/rotor de malaxage

corps cylindriques motorisés qui tournent pendant l’opération de malaxage. La surface des corps

cylindriques est équipée d’outils de malaxage
4 Exigences de sécurité et/ou mesures de protection/réduction des risques
4.1 Généralités

Les engins de stabilisation de sol et les machines de recyclage doivent être conformes aux exigences de

sécurité et/ou aux mesures de protection/réduction des risques du présent article. De plus, les machines

doivent être conçues selon les principes de l’EN ISO 12100:2010 pour les phénomènes dangereux

pertinents mais non significatifs qui ne sont pas traités dans le présent document.

Les engins de stabilisation de sol et les machines de recyclage doivent être conformes aux exigences de

l’ISO/DIS 20500-1 dans la mesure où elles ne sont ni modifiées ni remplacées par les exigences de la

présente partie.
4.2 Visibilité
4.2.1 Généralités
Le paragraphe 4.2 de l’ISO 20500-1 s’applique avec les compléments suivants.
© ISO 2020 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO/DIS 20500-3:2020(F)
4.2.2 Critères de performance de visibilité

L’engin répond aux exigences de la présente Norme internationale si les résultats de mesure n’indiquent

aucun masquage ou des masquages inférieurs ou égaux aux critères de performance avec visibilité directe

ou indirecte comme spécifié dans le Tableau 1.
Tableau 1 — Préparation des engins
engins de stabilisation de sol et machines de recyclage
[Exemple: position avant du poste de l’opérateur]
HH: Hauteur du rotor de malaxage au-dessus du sol
Dimensions en mètres
HH = En position de transport (minimum 200 mm)
© ISO 2020 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO/DIS 20500-3:2020(F)
Tableau 2 — Critères de performance de visibilité
A B C D E F RB
engins de stabilisation de sol et machines de recyclage
205 405 405 405 405 205 405
1 – 700 et 1 – 700 et 2 – 700 et
2 – 700 1 – 1300 1 – 1300 300
1 – 1300 1 – 1300 1 – 1300
4.2.3 Critères de performance de visibilité pour le contour rectangulaire RB

L’engin répond aux exigences de la présente norme si les résultats de mesure n’indiquent aucun

masquage ou des masquages inférieurs ou égaux aux masquages acceptables (300 mm) lorsqu’il est

soumis à l’essai en utilisant l’écartement des yeux spécifié dans le Tableau 3 pour le contour rectangulaire

RB et en utilisant la hauteur de l’objet d’essai pour chaque zone telle que spécifiée dans le Tableau 4.

Tableau 3 — Hauteur de l’objet d’essai selon le type d’engin et la zone du contour rectangulaire

Type de machine
Zone du contour rectangulaire RB
Côté avant Côté gauche Côté droit Côté arrière
engins de stabilisation de 1,5 m 1,5 m 1,5 m 1,5 m
sol et machines de
recyclage
4.3 Poste de l’opérateur
Le paragraphe 4.4 de l’ISO 20500-1 s’applique avec le complément suivant:

— le poste de l’opérateur des engins de stabilisation de sol doit être fourni avec une cabine permettant

de protéger l’opérateur contre la poussière (par exemple ciment et/ou chaux) générée par le

processus, excepté si l’usage prévu de l’engin de stabilisation de sol est exclusivement l’application

de liant liquide;

— la cabine doit être équipée d’un système de conditionnement d’air (voir l’ISO 10263-4:2009);

— une entrée et une distribution d’air cohérentes doivent être prévues dans la cabine;

— un système d’entrée d’air doit être conçu de manière à réduire au maximum les turbulences et

l’agitation de la poussière;
— l’entrée d’air de la cabine doit être équipée de filtres dépoussiéreurs.

NOTE 1 Les classes et la performance des filtres dépendent des classes de poussière de l’application. Des

réglementations nationales peuvent s’appliquer.
© ISO 2020 – Tous droits réservés
---------------------- Page: 11 ----------------------
ISO/DIS 20500-3:2020(F)

NOTE 2 Les exigences pour les classes de poussière et la détermination de l’efficacité fractionnelle des filtres

peuvent être trouvées par exemple dans l’EN 1822-1 et l’EN 29463, parties 2 à 5.
4.4 Arrêt
Le paragraphe 4.7 de l’ISO 20500-1 s’applique avec le complément suivant:

— il doit être possible d’arrêter le dispositif de malaxage, même lorsque le moteur tourne.

4.5 Accès au poste de l’opérateur et aux points de maintenance
Le paragraphe 4.9 de l’ISO 20500-1 s’applique avec l’exception suivante:

— la hauteur de la première marche du moyen d’accès au poste de l’opérateur doit être située au

maximum à 700 mm au-dessus du sol;
...
