ISO 9057:1991

Glass containers - 28 mm tamper-evident finish for pressurized liquids - Dimensions

Specifies the dimensions which shall be in accordance with figure 1. All untoleranced dimensions are nominal.

Récipients en verre — Bague inviolable de diamètre 28 mm pour liquides sous pression — Dimensions

General Information

• Status: Published
• Publication Date: 11-Dec-1991
• ICS: 55.100 - Bottles. Pots. Jars
• Technical Committee: ISO/TC 63 - Glass containers
• Drafting Committee: ISO/TC 63 - Glass containers
• Current Stage: 9093 - International Standard confirmed
• Start Date: 06-Feb-2025
• Completion Date: 13-Dec-2025

Overview

ISO 9057:1991 - Glass containers: 28 mm tamper-evident finish for pressurized liquids - Dimensions specifies the dimensional requirements for a 28 mm tamper‑evident glass container finish intended for pressurized liquids. The standard defines the geometric features shown in figure 1 (dimensions in millimetres) and notes that all untoleranced dimensions are nominal. It is intended to ensure reliable sealing and compatibility with tamper‑evident closures for pressurized products.

Key topics and technical requirements

• Scope: Dimensions of the 28 mm tamper‑evident finish for glass containers used with pressurized liquids.
• Normative reference: Vocabulary and related definitions follow ISO 7348:1991.
• Tamper‑evident finish definition: A finish designed to accept a closure that must be snapped before opening.
• Dimensional control: All critical dimensions are given in figure 1; untoleranced dimensions are nominal and dimensions are expressed in millimetres.
• Material/finish integrity: The glass wall thickness through the full depth of the finish must be adequate to withstand normal handling; the finish must be free from cracks likely to impair sealing performance.

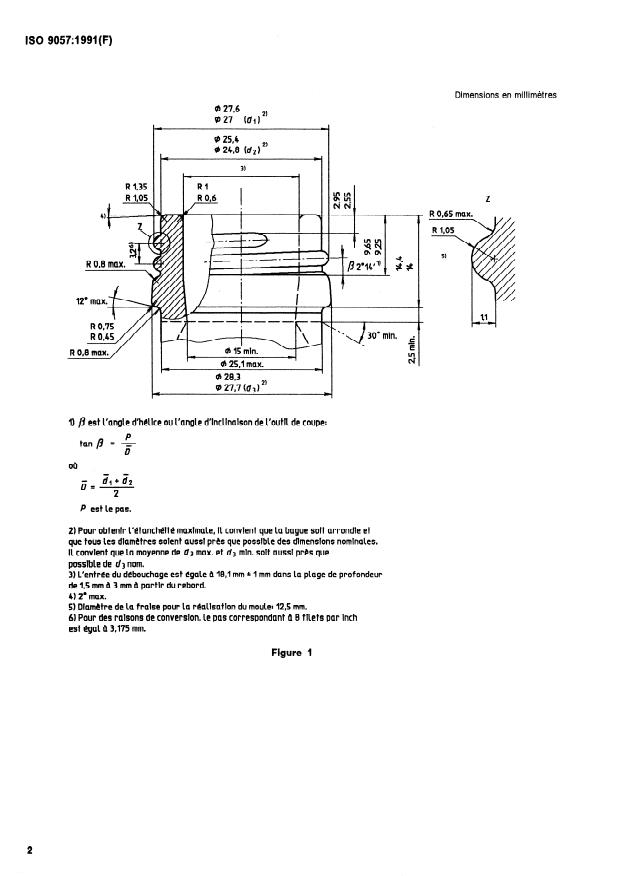

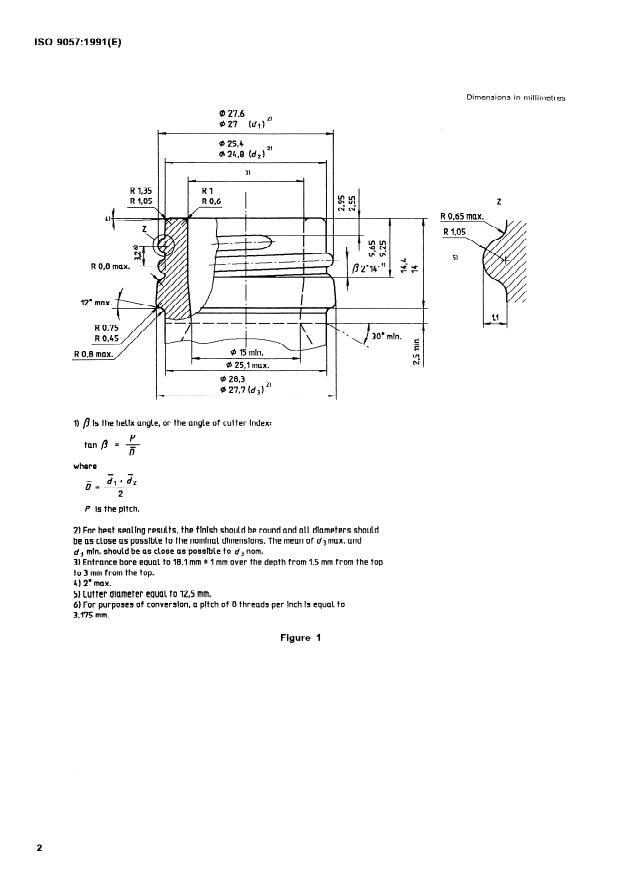

• Figure 1 annotations (selection of explicit notes in the standard):
  • Entrance bore: specified as 18.1 mm ±1 mm over a specific depth from 1.5 mm to 3 mm from the top.
  • Cutter diameter: specified as 12.5 mm.
  • For best sealing, the finish should be round and diameters close to nominal; the mean of d3 max and d3 min should approximate d3 nominal.
  • Thread/pitch conversion note: a pitch of 8 threads per inch is equivalent to 3.175 mm.
  • Several maximum radii and form features are detailed in the figure (e.g., R 0.65 max, R 0.8 max) to control sealing geometry.

Applications and users

• Primary users:
  • Glass container manufacturers (tooling and finish design)
  • Closure designers and closure manufacturers (tamper‑evident closures for pressurized liquids)
  • Beverage and pharmaceutical bottlers of carbonated or pressurised products
  • Quality assurance and inspection teams (incoming inspection and process control)
  • Standards and regulatory auditors ensuring packaging integrity
• Practical uses:
  • Designing and tooling moulds/finish press equipment for 28 mm tamper‑evident necks
  • Verifying closure-fit and sealing performance under pressure
  • Establishing inspection criteria and acceptance limits for production runs
  • Ensuring interchangeability of closures and glass finishes across suppliers

Related standards

• ISO 7348:1991 - Glass containers - Manufacture - Vocabulary (normative reference cited by ISO 9057:1991)

Keywords: ISO 9057:1991, glass containers, 28 mm tamper‑evident finish, pressurized liquids, finish dimensions, tamper‑evident closure, glass bottle neck dimensions, ISO 7348.

Standards Content (Sample)

INTERNATIONAL
STANDARD
First edition
Glass containers - 28 mm tamper-evident finish
for pressurized liquids - Dimensions
- Bague inviolable de diam&tre 28 mm pour liquides
Rkipien fs en verre
- Dimensions
sous pression
--
--
Reference number
IS0 9057: 1991 (E)
---
_ __-_-__-_--- -
IS0 9057:1991(E)

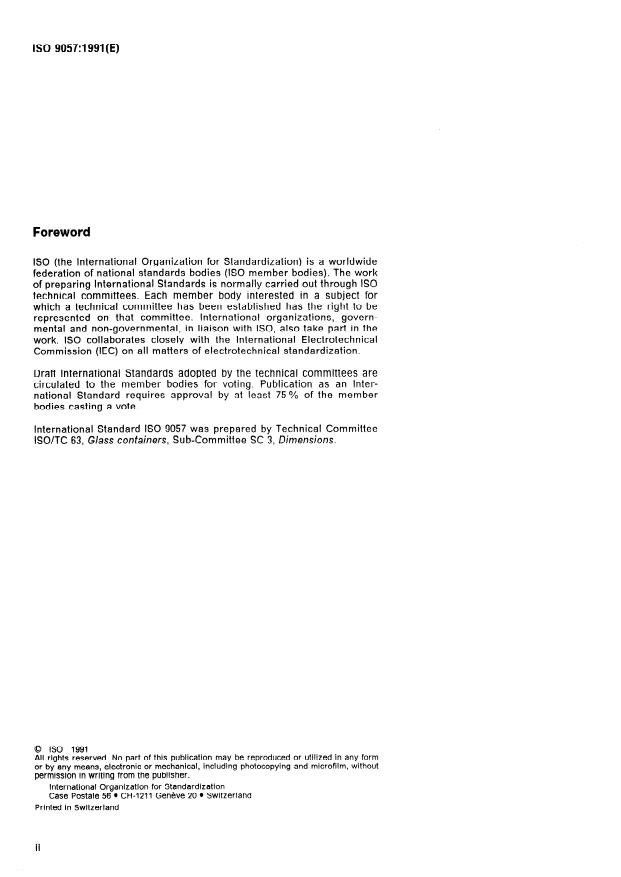

Foreword
IS0 (the International Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work
of preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for
which a technical committee has been established has the right to be
represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the
work. IS0 collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an lnter-
national Standard requires approval by at least 75 % of the member
bodies casting a vote.
International Standard IS0 9057 was prepared by Technical Committee
ISO/TC 63, Glass containers, Sub-Committee SC 3, Dimensions.
0 IS0 1991
All rights reserved. No part of this publication may be reproduced or uttlized in any form
or by any means, electronic or mechanical, including photocopying and microfilm, without
permission in writing from the publisher.
International Organization for Standardization
Case Postale 56 l Cl-i-121 1 Gen&ve 20 l Switzerland
Printed in Switzerland
ii
INTERNATIONAL STANDARD
IS0 9057:1991 (E)
Glass containers - 28 mm tamper-evident finish for
pressurized liquids - Dimensions
IS0 7348:1991, Glass containers - Manufacture -
1 Scope
Vocabulary.
This International Standard specifies the dimensions
of the 28 mm tamper-evident finish of glass con- 3 Definitions
tainers for pressurized liquids.
For the purposes of this International Standard, the
definitions given in IS0 7348 apply, with the follow-
ing exception.
3.1 tamper-evident finish: Finish designed to take
2 Normativ
...

NORME
INTERNATIONALE
Premi&e édition
- Bague inviolable de
Récipients en verre
diamètre 28 mm pour liquides sous pression -
Dimensions
Glass containers - 28 mm tamper-evident finish for pressurized
liquids - Dimensions
Numéro de réfbrence
ISO 9057: 199 1 (F)

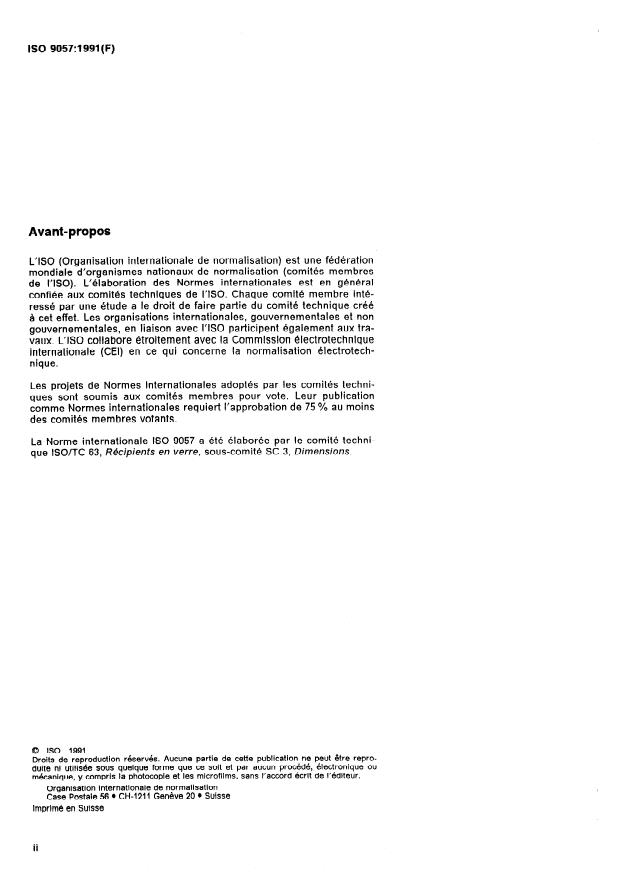

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique crék
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 oh au moins
des comités membres votants.
La Norme internationale ISO 9057 a été élaborée par le comité techni-
que ISO/TC 63, Récipients en verre, sous-comité SC 3, Dimensions.
0 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l Cl-l-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
NORME INTERNATIONALE
Récipients en verre - Bague inviolable de diamètre 28 mm
pour liquides sous pression - Dimensions
ISO 7348:1991, Récipients en verre - Fabrication -
1 Domaine d’application
Vocabulaire.
La présente Norme internationale prescrit les di-
mensions de la bague inviolable de diamètre 28 mm 3 Définitions
pour récipients en verre pour liquides sous pres-
sion. Pour les besoins de la présente Norme internatio-
nale, les définitions données dans I’ISO 7348, à
l’exception de la définition suivante, s’appliquent.
2 Référence normative 3.1 bague invi
...

NORME
INTERNATIONALE
Premi&e édition
- Bague inviolable de
Récipients en verre
diamètre 28 mm pour liquides sous pression -
Dimensions
Glass containers - 28 mm tamper-evident finish for pressurized
liquids - Dimensions
Numéro de réfbrence
ISO 9057: 199 1 (F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres
de I’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de I’ISO. Chaque comité membre inté-
ressé par une étude a le droit de faire partie du comité technique crék
à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I’ISO participent également aux tra-
vaux. L’ISO collabore étroitement avec la Commission électrotechnique
internationale (CEI) en ce qui concerne la normalisation électrotech-
nique.
Les projets de Normes internationales adoptés par les comités techni-
ques sont soumis aux comités membres pour vote. Leur publication
comme Normes internationales requiert l’approbation de 75 oh au moins
des comités membres votants.
La Norme internationale ISO 9057 a été élaborée par le comité techni-
que ISO/TC 63, Récipients en verre, sous-comité SC 3, Dimensions.
0 ISO 1991
Droits de reproduction réservés. Aucune partie de cette publication ne peut être repro-
duite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou
mécanique, y compris la photocopie et les microfilms, sans l’accord écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l Cl-l-121 1 Genève 20 l Suisse
Imprimé en Suisse
ii
NORME INTERNATIONALE
Récipients en verre - Bague inviolable de diamètre 28 mm
pour liquides sous pression - Dimensions
ISO 7348:1991, Récipients en verre - Fabrication -
1 Domaine d’application
Vocabulaire.
La présente Norme internationale prescrit les di-
mensions de la bague inviolable de diamètre 28 mm 3 Définitions
pour récipients en verre pour liquides sous pres-
sion. Pour les besoins de la présente Norme internatio-
nale, les définitions données dans I’ISO 7348, à
l’exception de la définition suivante, s’appliquent.
2 Référence normative 3.1 bague invi
...
