ISO 17683:2014

Ships and marine technology - Ceramic weld backing for marine use

ISO 17683:2014 specifies the classification, dimension and appearance, performance, and test methods for ceramic weld backing. It also specifies marking, packaging, and storage. ISO 17683:2014 is applicable to designing, manufacturing, testing, and accepting ceramic weld backing that are to be used in the double side form with single side weld, such as arc welding, gas welding, vertical gas welding, and submerged arc welding, and the shaping structural steel welding end for carbon steel, stainless steel, aluminium alloy, copper alloy etc.

Navires et technologie maritime — Soutien de soudures en céramique pour usage maritime

L'ISO 17683:2014 spécifie la classification, les dimensions, l'aspect et les performances des supports envers de soudage en céramique, ainsi que les méthodes d'essai correspondantes. Elle contient également des spécifications relatives au marquage, à l'emballage et au stockage. L'ISO 17683:2014 est applicable à la conception, à la fabrication, aux essais et à la réception des supports envers de soudage en céramique, destinés à être utilisés des deux côtés lors d'opérations de soudage à l'arc, de soudage aux gaz, de soudage vertical aux gaz, ou de soudage à l'arc sous flux réalisées d'un seul côté sur aciers de construction, aciers au carbone, aciers inoxydables, alliages d'aluminium, alliages de cuivre, etc.

General Information

• Status: Published
• Publication Date: 23-Jan-2014
• ICS: 47.020.10 - Hulls and their structure elements
• Technical Committee: ISO/TC 8/SC 8 - Ship design
• Drafting Committee: ISO/TC 8/SC 8 - Ship design
• Current Stage: 9093 - International Standard confirmed
• Start Date: 09-Dec-2024
• Completion Date: 13-Dec-2025

Overview

ISO 17683:2014 - Ships and marine technology - Ceramic weld backing for marine use - defines requirements for ceramic weld backing intended for marine and shipbuilding applications. The standard covers classification, dimensions and appearance, performance requirements, test methods, type approval and lot acceptance, plus marking, packaging and storage. It applies to ceramic backing used in double-side form with single-side welding for processes such as arc welding, gas welding, vertical gas welding and submerged arc welding on construction steel, carbon steel, stainless steel, aluminium and copper alloys.

Key topics and technical requirements

• Classification
  • Type I: ceramic backing with adhesive aluminium foil tape.
  • Type II: ceramic backing with a metallic (low-carbon steel) frame.
• Dimensions & appearance
  • Thickness tolerance: ±0.5 mm.
  • Length tolerance: −10 mm to +20 mm.
  • Centering tolerance: ±1.0 mm.
  • Angular tolerance for triangular/trapezoidal blocks: ±2°.
  • Surface defects, molding residue and cavities limited to 0.5 mm.
• Performance tests
  • Moisture absorption: measured on 3 samples after controlled humidity and drying cycle; mean ≤ 0.35%.
  • Refractariness: determined according to ISO 528 and matched to welding method and filler metal melting point.
  • Chemical composition limits: sulfur and phosphorus < 0.1%, boron < 0.01% (analysis method as appropriate).
  • Adhesive aluminium foil tape peel strength (Type I): per ISO 29862, > 12 N/25 mm.
  • Metallic frame (Type II): mechanical fit and installation checks to prevent play between frame and ceramic blocks.
• Type approval and acceptance
  • Type testing required for initial production, after long suspensions (≥6 months), after 4 years continuous production, or after significant process changes.
  • Lot acceptance testing covers dimensions, appearance, moisture absorption and chemical composition; lot definition rules apply (e.g., grouping up to 500,000 m of product).
• Marking & packaging
  • Products and packaging must show ISO 17683:2014, manufacturer, commercial ID, lot number, piece count and any safety/hygiene warnings. Storage requirements are specified.

Applications and users

• Practical uses: backing for double-side form single-side welds in ship hull fabrication, structural steel joining, pipeline splicing and repair in marine environments.
• Primary users: shipbuilders, welding engineers, welding consumable and ceramic backing manufacturers, quality inspectors, procurement teams and classification societies seeking conformity and repeatable weld backing performance.

Related standards

• ISO 528 - refractoriness test reference (as cited).
• ISO 29862 - adhesive aluminium foil tape peel test (as cited).

ISO 17683:2014 helps ensure consistent, tested ceramic weld backing for marine welding operations - improving weld integrity, reducing defects and simplifying procurement and quality control.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 17683
First edition
2014-02-01
Ships and marine technology —
Ceramic weld backing for marine use
Navires et technologie maritime — Soutien de soudures en céramique
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Classification . 1
5 Dimensions and appearance . 2
5.1 General . 2
5.2 Dimensions . 2
5.3 Appearance . 2
6 Performance and test . 2
6.1 Moisture absorption rate . 2
6.2 Refractoriness . 3
6.3 Chemical composition . 3
6.4 Adhesive aluminium foil tape . 3
6.5 Metal cases. 3
7 Type approval test . 4
7.1 General . 4
7.2 Test items . 4
7.3 Acceptance criteria . 4
8 Acceptance test . 4
8.1 Test items . 4
8.2 Acceptance criteria . 4
9 Marking, packaging, and storage . 5
9.1 Marking . 5
9.2 Packaging . 5
9.3 Storage . 5

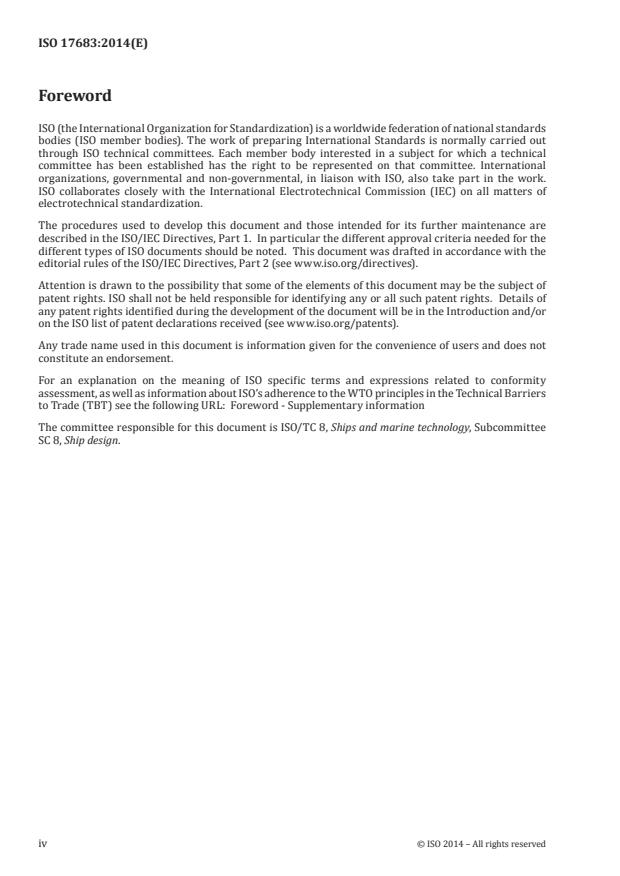

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 8, Ships and marine technology, Subcommittee
SC 8, Ship design.
iv © ISO 2014 – All rights reserved

INTERNATIONAL STANDARD ISO 17683:2014(E)
Ships and marine technology — Ceramic weld backing for
marine use
1 Scope
This International Standard specifies the classification, dimension and appearance, performance, and
test methods for ceramic weld backing. It also specifies marking, packaging, and storage.
This International Standard is applicable to designing, manufacturing, testing, and accepting ceramic
weld backing that are to be used in the double side form with single side weld, such as arc welding, g
...

NORME ISO
INTERNATIONALE 17683
Première édition
2014-02-01
Navires et technologie maritime —
Soutien de soudures en céramique
pour usage maritime
Ships and marine technology — Ceramic weld backing for marine use
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Classification . 1
5 Dimensions et aspect . 2
5.1 Généralités . 2
5.2 Dimensions . 2
5.3 Aspect . . 2
6 Performances et essai . 2
6.1 Taux d’absorption de l’humidité . 2
6.2 Réfractarité . 3
6.3 Composition chimique . 3
6.4 Ruban de feuille d’aluminium adhésive. 3
6.5 Ossature métallique . 3
7 Essai d’homologation de type . 4
7.1 Généralités . 4
7.2 Caractéristiques d’essai . 4
7.3 Critères d’acceptation . 4
8 Essai de réception . 4
8.1 Caractéristiques d’essai . 4
8.2 Critères d’acceptation . 4
9 Marquage, emballage et stockage . 5
9.1 Marquage . 5
9.2 Emballage . 5
9.3 Stockage . 5

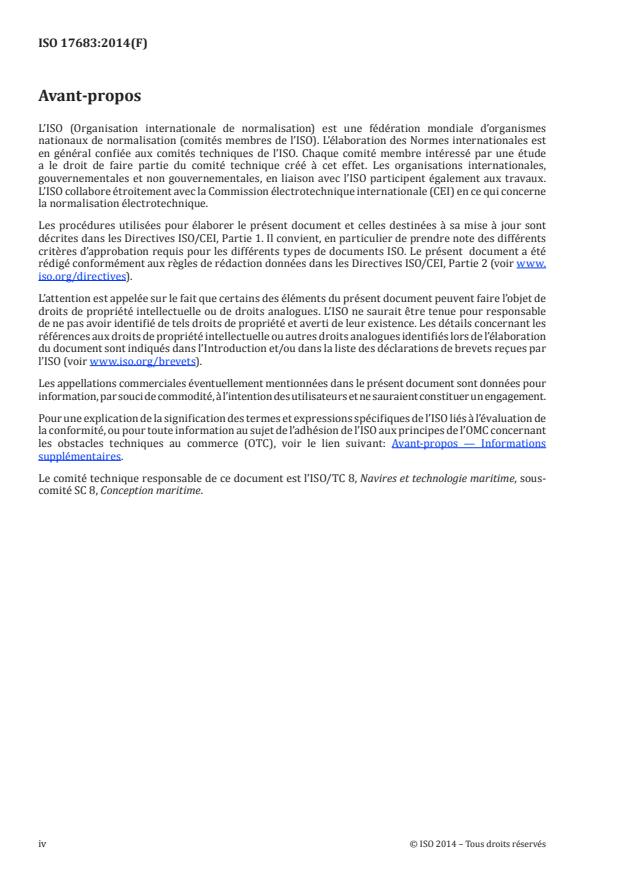

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité technique responsable de ce document est l’ISO/TC 8, Navires et technologie maritime, sous-
comité SC 8, Conception maritime.
iv © ISO 2014 – Tous droits réservés

NORME INTERNATIONALE ISO 17683:2014(F)
Navires et technologie maritime — Soutien de soudures en
céramique pour usage maritime
1 Domaine d’application
La présente Norme internationale spécifie la classification, les dimensions, l’aspect et les performances
des supports envers de soudage en céramique, ainsi que les méthodes d’essai correspondantes. Elle
contient également des spécifications relatives au marquage, à l’emballage et au stockage.
La présente Norme internationale est applicable à la conception, à la fabrication, aux essais et à la
réception des supports envers de soudage en céramique, destinés à être utilisés des deux côtés lors
d’opérations de soudage à l’arc, de soudage aux gaz, de soudage vertical aux gaz, ou de soudage à l’arc
sous flux réalisées d’un seul côté sur aciers de construction, aciers au carbone, aciers inoxydables,
alliages d’aluminium, alliages de cuivre, etc.
2 Références normatives
Les documents ci-après, dans leur intégralité ou non, sont des références normatives indispensables à
l’application du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
