Standards Content (sample)

INTERNATIONAL ISO
STANDARD 16881-1
First edition
2005-05-15
Cranes — Design calculation for rail
wheels and associated trolley track
supporting structure —
Part 1:
General
Appareils de levage à charge suspendue — Calcul de conception des
galets et de la structure de support du chariot de roulement —
Partie 1: Généralités
Reference number
ISO 16881-1:2005(E)
ISO 2005
---------------------- Page: 1 ----------------------
ISO 16881-1:2005(E)
PDF disclaimer

This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but

shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In

downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat

accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.

Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation

parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In

the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

© ISO 2005

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,

electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or

ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2005 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 16881-1:2005(E)
Contents Page

Foreword............................................................................................................................................................ iv

Introduction ........................................................................................................................................................ v

1 Scope...................................................................................................................................................... 1

2 Normative references........................................................................................................................... 1

3 Terms and definitions........................................................................................................................... 1

4 Requirements........................................................................................................................................ 1

4.1 Selection of rail wheels ........................................................................................................................ 1

4.2 Determination of the class of mechanism of the travel wheel ......................................................... 5

4.3 Determination of local stresses due to wheel loads ......................................................................... 5

Annex A (informative) Distribution of wheel load under rail.......................................................................... 6

Annex B (informative) Local stresses in wheel-supporting flanges ............................................................. 8

Bibliography ..................................................................................................................................................... 13

© ISO 2005 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 16881-1:2005(E)

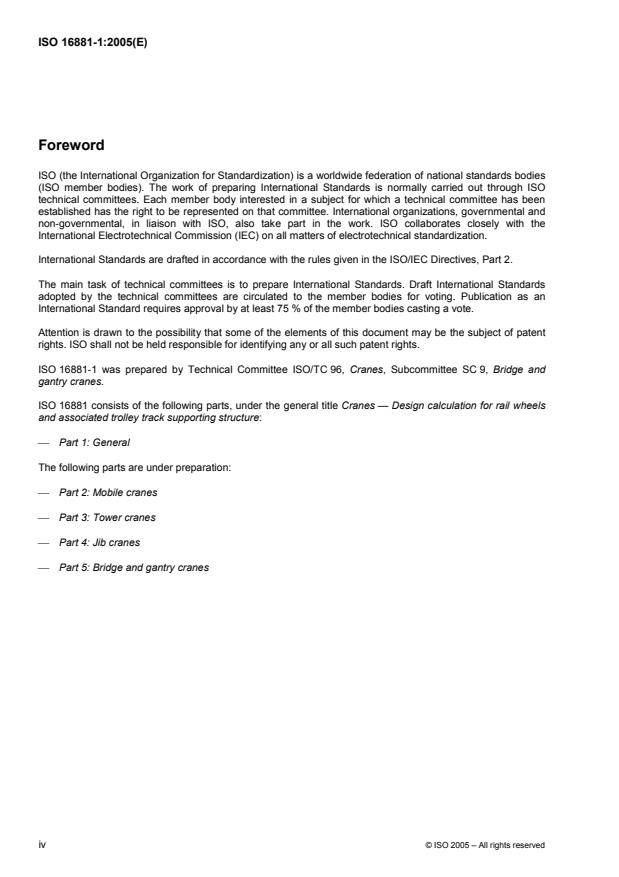

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies

(ISO member bodies). The work of preparing International Standards is normally carried out through ISO

technical committees. Each member body interested in a subject for which a technical committee has been

established has the right to be represented on that committee. International organizations, governmental and

non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the

International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.

International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.

The main task of technical committees is to prepare International Standards. Draft International Standards

adopted by the technical committees are circulated to the member bodies for voting. Publication as an

International Standard requires approval by at least 75 % of the member bodies casting a vote.

Attention is drawn to the possibility that some of the elements of this document may be the subject of patent

rights. ISO shall not be held responsible for identifying any or all such patent rights.

ISO 16881-1 was prepared by Technical Committee ISO/TC 96, Cranes, Subcommittee SC 9, Bridge and

gantry cranes.

ISO 16881 consists of the following parts, under the general title Cranes — Design calculation for rail wheels

and associated trolley track supporting structure:
 Part 1: General
The following parts are under preparation:
 Part 2: Mobile cranes
 Part 3: Tower cranes
 Part 4: Jib cranes
 Part 5: Bridge and gantry cranes
iv © ISO 2005 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 16881-1:2005(E)
Introduction

This part of ISO 16881 establishes requirements and gives guidance and design rules that reflect the present

state of the art in the field of crane machine design. The rules given represent good design practice that will

ensure fulfilment of essential safety requirements and adequate service life of components. Deviation from

these rules normally could lead to increased risks or reduction of service life, but it is acknowledged that new

technical innovations, materials, etc. may enable new solutions that result in equal or improved safety and

durability.
© ISO 2005 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 16881-1:2005(E)
Cranes — Design calculation for rail wheels and associated
trolley track supporting structure —
Part 1:
General
1 Scope

This part of ISO 16881 gives the requirements for the selection of the size for iron or steel wheels and

presents the formulae for the local stresses in crane structures due to the effects of the wheel loads.

2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced

document (including any amendments) applies.
ISO 4301-1, Cranes and lifting appliances — Classification — Part 1: General
ISO 4306-1, Cranes — Vocabulary — Part 1: General

ISO 8686-1, Cranes — Design principles for loads and load combinations — Part 1: General

ISO 8686-2, Cranes — Design principles for loads and load combinations — Part 2: Mobile cranes

ISO 8686-3, Cranes — Design principles for loads and load combinations — Part 3: Tower cranes

ISO 8686-4, Cranes — Design principles for loads and load combinations — Part 4: Jib cranes

ISO 8686-5, Cranes — Design principles for loads and load combinations — Part 5: Overhead travelling and

portal bridge cranes
3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 4306-1 apply.

4 Requirements
4.1 Selection of rail wheels
4.1.1 Rail wheel size
To determine the size of a rail wheel, the following checks shall be made:

a) verify that the wheel is capable of withstanding the maximum load to which it will be subjected;

b) verify that the wheel will allow the appliance to perform its normal duty without abnormal wear.

© ISO 2005 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 16881-1:2005(E)
These verifications are made by means of the following two equations:
max
u 1, 9P (1)
bD⋅
mean
uPcc⋅⋅ (2)
L1 2
bD⋅
where
D is the wheel diameter, in millimetres;
b is the useful width of the rail, in millimetres;

P is a limiting pressure dependent upon the metal used for the wheel, in newtons per square

millimetre (N/mm ), see Table 1;
c is a coefficient depending on the speed of rotation of the wheel, see Table 2;
c is a coefficient depending on the group of the mechanism, see Table 3;

P is the maximum load on the wheel resulting from load combinations A, B or C, including

max

consideration of both dynamic and static test loadings (load combinations are defined in

ISO 8686-1 to ISO 8686-5);

P is the higher mean load value resulting from Equation (3) when considering both load

mean
combinations A and B.

The mean wheel load takes into account variations of the wheel loading, including, where applicable,

positional changes of the handled load in relation to the supporting wheels during a working cycle.

Equation (3) gives an approximate value of the resultant cubic mean loading.

When the work process is well known, the cubic mean load can be calculated more accurately using the

wheel loads resulting from the actual positions of the handled load. In this calculation, the maximum lifted load

shall be used, coefficient c taking into account the variation of the load.
4.1.2 Determining the mean load

In order to determine the mean loads, the procedure is to consider the maximum and minimum loads

withstood by the wheel in the loading cases considered, i.e. with the appliance in normal duty but omitting the

dynamic coefficients φ when determining P . The values of P are determined by the Equation (3) in

mean mean
the load combinations A and B.
PP+ 2
min,A,B max,A,B
P = (3)
mean
4.1.3 Determining the useful rail width b

For rails having a flat or slightly convex bearing surface, of total width, l, with rounded corners of radius, r, at

each side (see Figure 1), the useful width, b, shall be calculated using Equation (4):

bl=− 2r (4)

For rails or wheels with a slightly convex bearing surface, the limiting pressure P may be increased by 10 %.

This allows for the improved contact of a rail to the rolling motion of the wheel.

2 © ISO 2005 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 16881-1:2005(E)

In the case of a flat, tapered or convex wheel running on the bottom flange of a beam, the useful width is

calculated by Equation (5):
bw=−r (5)

where the wheel tread of width, w, and the corner radius r are to be taken according to Figure 2. The wheel

diameter, D, shall be taken as the mean diameter on the projected width (w − r).
Figure 1 — Rail dimensions
Figure 2 — Dimensions of flange running wheel
4.1.4 Determining limiting pressure P

The value of P is given in Table 1 as a function of the ultimate strength of the metal of which the rail wheel is

made.
© ISO 2005 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 16881-1:2005(E)
Table 1 — Values of P
Ultimate strength of metal Minimum ultimate strength
used for rail wheel for rail
f P
u L
2 2 2
N/mm N/mm N/mm
5,00 350
> 500
5,60 350
> 600
> 700 6,50 510
> 800 7,20 510
7,80 600
> 900
> 1 000 8,50 700

The qualities of metal correspond to cast, forged or rolled steels, and spheroidal graphite cast iron.

The hardening of the wheel tread at the depth of 0,01D may be taken into account when selecting the value of

P .

In the case of rail wheels with tyres, consideration must obviously be given to the quality of the tyre, which

shall be sufficiently thick not to roll itself out.
4.1.5 Determining coefficient c

The values of c depend on the speed of rotation of the wheel and are given in Table 2.

Table 2 — Values of c
Wheel rotation Wheel rotation Wheel rotation
c c c
1 1 1
speed speed speed
r/min r/min r/min
200 0,66 50 0,94 16 1,09
160 0,72 45 0,96 14 1,10
125 0,77 40 0,97 12,5 1,11
112 0,79 35,5 0,99 11,2 1,12
100 0,82 31,5 1 10 1,13
90 0,84 28 1,02 8 1,14
80 0,87 25 1,03 6,3 1,15
71 0,89 22,4 1,04 5 1,16
63 0,91 20 1,06
56 0,92 18 1,07
4.1.6 Determining coefficient c

Coefficient c depends on the group classification of the mechanism and is given in Table 3.

4 © ISO 2005 – All rights reserved
---------------------- Page: 9 --------
...

NORME ISO
INTERNATIONALE 16881-1
Première édition
2005-05-15
Appareils de levage à charge
suspendue — Calcul de conception
des galets et de la structure de support
du chariot de roulement —
Partie 1:
Généralités
Cranes — Design calculation for rail wheels and associated trolley track
supporting structure —
Part 1: General
Numéro de référence
ISO 16881-1:2005(F)
ISO 2005
---------------------- Page: 1 ----------------------
ISO 16881-1:2005(F)
PDF – Exonération de responsabilité

Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier

peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence

autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées

acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute

responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.

Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info

du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir

l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,

veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2005

Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous

quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit

de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.

ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2005 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 16881-1:2005(F)
Sommaire Page

Avant-propos..................................................................................................................................................... iv

Introduction ........................................................................................................................................................ v

1 Domaine d'application.......................................................................................................................... 1

2 Références normatives......................................................................................................................... 1

3 Termes et définitions ............................................................................................................................ 1

4 Exigences............................................................................................................................................... 2

4.1 Choix des galets.................................................................................................................................... 2

4.2 Détermination de la classe de mécanisme du galet de déplacement ............................................. 5

4.3 Détermination des tensions locales dues aux charges du galet ..................................................... 6

Annexe A (informative) Distribution de la charge du galet sous rail ............................................................ 7

Annexe B (informative) Contraintes locales dans les galets supportant les ailes ...................................... 9

Bibliographie .................................................................................................................................................... 14

© ISO 2005 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 16881-1:2005(F)

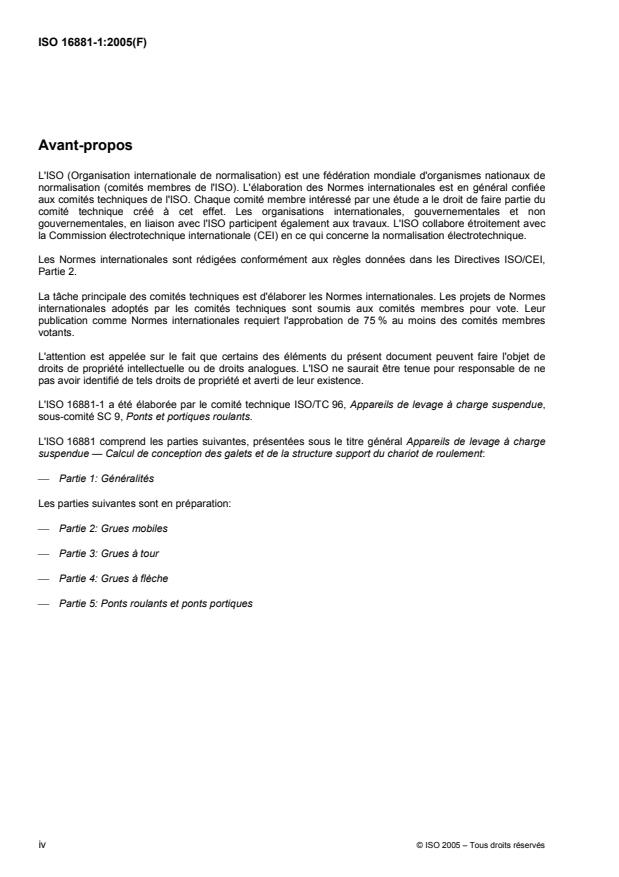

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de

normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée

aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du

comité technique créé à cet effet. Les organisations internationales, gouvernementales et non

gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec

la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.

Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,

Partie 2.

La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes

internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur

publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres

votants.

L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne

pas avoir identifié de tels droits de propriété et averti de leur existence.

L'ISO 16881-1 a été élaborée par le comité technique ISO/TC 96, Appareils de levage à charge suspendue,

sous-comité SC 9, Ponts et portiques roulants.

L'ISO 16881 comprend les parties suivantes, présentées sous le titre général Appareils de levage à charge

suspendue — Calcul de conception des galets et de la structure support du chariot de roulement:

 Partie 1: Généralités
Les parties suivantes sont en préparation:
 Partie 2: Grues mobiles
 Partie 3: Grues à tour
 Partie 4: Grues à flèche
 Partie 5: Ponts roulants et ponts portiques
iv © ISO 2005 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 16881-1:2005(F)
Introduction

La présente partie de l’ISO 16881 établit des exigences et donne des lignes directrices ainsi que des règles

de conception que reflètent l’état de l’art du domaine de conception des appareils de levage à charge

suspendue. Les règles indiquées représentent des pratiques de conception correctes qui garantissent le

respect des exigences de sécurité essentielles et une durée de vie des composants acceptable. Un écart par

rapport à ces règles peut normalement mener à une augmentation des risques ou à une réduction de la durée

de vie, mais il est admis que de nouvelles innovations techniques, de nouveaux matériaux, etc. puissent

permettre l’émergence de nouvelles solutions aboutissant à une sécurité et une durabilité équivalentes, sinon

accrues.
© ISO 2005 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 16881-1:2005(F)
Appareils de levage à charge suspendue — Calcul de
conception des galets et de la structure de support du chariot
de roulement —
Partie 1:
Généralités
1 Domaine d'application

La présente partie de l’ISO 16881 spécifie les exigences pour le choix de la taille pour des galets en fer ou en

acier et donne les formules pour les contraintes locales de structure de la grue en raison des effets des

charges du galet.
2 Références normatives

Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les

références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du

document de référence s'applique (y compris les éventuels amendements).

ISO 4301-1, Grues et appareils de levage — Classification — Partie 1: Généralités

ISO 4306-1, Appareils de levage à charge suspendue — Vocabulaire — Partie 1: Généralités

ISO 8686-1, Appareils de levage à charge suspendue — Principes de calcul des charges et des

combinaisons de charge — Partie 1: Généralités

ISO 8686-2, Appareils de levage à charge suspendue — Principes de calcul des charges et des

combinaisons de charge — Partie 2: Grues mobiles

ISO 8686-3, Appareils de levage à charge suspendue — Principes de calcul des charges et des

combinaisons de charge — Partie 3: Grues à tour

ISO 8686-4, Appareils de levage à charge suspendue — Principes de calcul des charges et des

combinaisons de charge — Partie 4: Grues à flèche

ISO 8686-5, Appareils de levage à charge suspendue — Principes de calcul des charges et des

combinaisons de charge — Partie 5: Ponts roulants et ponts portiques
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 4306-1 s'appliquent.

© ISO 2005 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 16881-1:2005(F)
4 Exigences
4.1 Choix des galets
4.1.1 Dimensions des galets
Pour dimensionner un galet, les vérifications suivantes doivent être effectuées:

a) vérifier que le galet est capable de supporter la charge maximale à laquelle il doit être soumis;

b) vérifier que le galet est capable d’assurer, sans usure anormale, le service normal de l’appareil.

Les deux exigences sont vérifiées au moyen des deux équations suivantes:
max
u 1, 9P (1)
bD⋅
mean
uPcc⋅⋅ (2)
L1 2
bD⋅
D est le diamètre du galet, en millimètres;
b est la largeur utile du rail, en millimètres;

P est une pression limite dépendant du matériau constituant le galet, en newtons par millimètre

carré (N/mm ), voir Tableau 1;
est un coefficient dépendant de la vitesse de rotation du galet, voir Tableau 2;
est un coefficient dépendant du groupe du mécanisme, voir Tableau 3;

P est la charge maximale sur le galet résultant des combinaisons de charges A, B ou C, y compris

max

la considération des essais dynamiques et statiques de chargements (ces combinaisons de

charges sont définies dans l'ISO 8686-1 à l’ISO 8686-5.);

P est la valeur de charge moyenne la plus élevée résultant de l’Équation (3) en considérant les

mean
combinaisons de charges A et B.

La charge moyenne de galet tient compte des variations de charges de galet, y compris lorsque applicable,

des changements de position de la charge traitée par rapport aux galets supports pendant un cycle de travail.

L’Équation (3) donne une valeur approximative de la charge moyenne cubique résultante.

Lorsque le processus de travail est bien connu, la charge moyenne cubique peut être calculée plus

exactement en utilisant les charges de galet résultant des positions réelles de la charge traitée. Dans ce

calcul, la charge maximale soulevée doit être utilisée, le coefficient c tient compte de la variation de la

charge.
2 © ISO 2005 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 16881-1:2005(F)
4.1.2 Détermination de la charge moyenne

Pour déterminer les charges moyennes, la procédure est de considérer les charges maximale et minimale

supportées par le galet, c'est-à-dire avec l'appareil en service normal sans tenir compte des coefficients

dynamiques φ pour P . Les valeurs de P sont déterminées par l’Équation (3) pour les combinaisons

mean mean
de charges A et B.
PP+ 2
min,A,B max,A,B
P = (3)
mean
4.1.3 Détermination de la largeur de rail utile b

Pour des rails à surface de roulement plane ou légèrement bombée, de largeur totale l, avec des arrondis de

rayon r de chaque côté (voir la Figure 1), la largeur utile b doit être calculée conformément à l’Équation (4):

bl=− 2r (4)

Pour des rails ou des galets à surface de roulement légèrement bombée, la pression limite P peut être

augmentée de 10 %. Cela tient compte de l’amélioration du contact d'un rail avec roulement du galet.

Dans le cas de galet plat, conique ou bombé, fonctionnant sur l'aile inférieure de la poutre, la largeur utile est

calculée par l’Équation (5):
bw=−r (5)

où la table de roulement du galet de largeur w et le rayon r doivent être pris conformément à la Figure 2. Le

diamètre du galet, D, doit être pris comme le diamètre moyen sur la largeur projetée (w − r).

Figure 1 — Dimensions de rail
© ISO 2005 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 16881-1:2005(F)
Figure 2 — Dimensions d'un galet sur une aile
4.1.4 Détermination de la pression limite P

La valeur de P est donnée dans le Tableau 1 en fonction de la charge de rupture finale du métal composant

le galet.
Tableau 1 — Valeurs de P
Charge de rupture finale Charge de rupture finale minimale
du métal composant le galet du rail
f P
u L
2 2 2
N/mm N/mm N/mm
5,00 350
> 500
5,60 350
> 600
> 700 6,50 510
> 800 7,20 510
7,80 600
> 900
> 1 000 8,50 700

Les qualités de métal correspondent à des aciers moulés, forgés, laminés et à de la fonte sphéroïdale.

Le durcissement de la table de roulement du galet à la profondeur de 0,01D peut être pris en compte lors du

choix de la valeur P .

Dans le cas de galets avec bandage, il faut bien évidemment considérer la qualité de celui-ci, et il doit être

suffisamment épais pour ne pas se laminer.
4.1.5 Détermination du coefficient c

Les valeurs de c dépendent de la vitesse de rotation du galet et sont données dans le Tableau 2.

4 © ISO 2005 – Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 16881-1:2005(F)
Tableau 2 — Valeurs de c
Vitesse de Vitesse de Vitesse de
c c c
1 1 1
rotation du galet rotation du galet rotation du galet
r/min r/min r/min
200 0,66 50 0,94 16 1,09
160 0,72 45 0,96 14 1,10
125 0,77 40 0,97 12,5 1,11
112 0,79 35,5 0,99 11,2 1,12
100 0,82 31,5 1 10 1,13
90 0,84 28 1,02 8 1,14
80 0,87 25 1,03 6,3 1,15
71 0,89 22,4 1,04 5 1,16
63 0,91 20 1,06
56 0,92 18 1,07
4.1.6 Détermination du coefficient c

Le coefficient c dépend de la classification du groupe du mécanisme, et il est donné dans le Tableau 3.

...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
