ISO 513:1975
(Main)Application of carbides for machining by chip removal — Designation of the main groups of chip removal and groups of application
Application of carbides for machining by chip removal — Designation of the main groups of chip removal and groups of application
Application des carbures métalliques pour usinage par enlèvement de copeaux — Désignation des groupes principaux d'enlèvement de copeaux et des groupes d'application
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL STANDARD 513
~~
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION *MEX~YHAPODHAA OPTAHM3AUMI no CiAHiIAPTMJAUMH -ORGANISATION INTERNATIONALE DE NORMALISATION
-
Application of carbides for machining by chip removal -
Designation of the main groups of chip removal and groups
of a ppl icat ion
Application des carbures métalliques pour usinage par enlèvement de copeaux - Désignation des groupes principaux
den!èvement de copeaux et des groupes d'application
First edition - 1975-02-15
-
Lu
Ref. No. IS0 513-1975 (E)
UDC 621.762.1 : 621.9
I
Lo
O!
Descriptors : carbides, tools, carbide tools, machining, chips, colour codes, designation.
2
ln
e
Price based on 3 pages
r.
---------------------- Page: 1 ----------------------

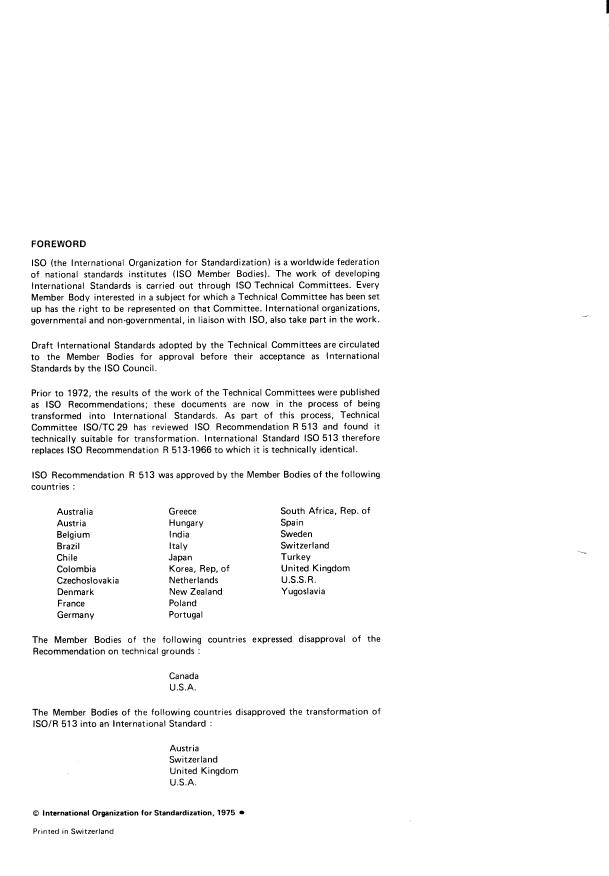

FOREWORD
IS0 (the International Organization for Standardization) is a worldwide federation
of national standards institutes (IS0 Member Bodies). The work of developing
International Standards is carried out through IS0 Technical Committees. Every
Member Body interested in a subject for which a Technical Committee has been set
up has the right to be represented on that Committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the Technical Committees are circulated
to the Member Bodies for approval before their acceptance as International
Standards by the IS0 Council.
Prior to 1972, the results of the work of the Technical Committees were published
as IS0 Recommendations; these documents are now in the process of being
transformed into International Standards. As part of this process, Technical
Committee ISO/TC 29 has reviewed IS0 Recommendation R 513 and found it
technically suitable for transformation. International Standard IS0 513 therefore
replaces IS0 Recommendation R 513-1966 to which it is technically identical.
IS0 Recommendation R 513 was approved by the Member Bodies of the following
countries :
Australia Greece South Africa, Rep. of
Austria Hungary Spain
Belgium India Sweden
Brazil Italy Sw i tzerla nd
Chile Japan Turkey
Colombia Korea, Rep, of United Kingdom
Czechoslovakia Netherlands U.S.S. R.
Den mark New Zealand Yugoslavia
France Poland
Germany Portugal
The Member Bodies of the following countries expressed disapproval of the
Recommendation on technical grounds :
Canada
U.S.A.
The Member Bodies of the following countries disapproved the transformation of
ISO/R 51 3 into an International Standard :
Austria
Switzerland
United Kingdom
U.S.A.
0 International Organization for Standardization, 1975
Printed in Switzerland
---------------------- Page: 2 ----------------------
INTERNATIONAL STANDARD IS0 513-1975 (E)
Application of carbides for machining by chip removal -
Designation of the main groups of chip removal and groups
of a ppl icat ion
O INTRODUCTION
3.1 Main groups of chip removal
The variety of ways in which different manufacturers
This International Standard provides for three main groups
produce carbides with differing characteristics makes it
of chip removal, based on three broad classes of material to
impossible at the present time to standardize carbides
be machined, as indicated in the table, which are designated
graded in accordance with these characteristics.
by the letters P, M and K respectively.
These letters are purely conventional and have no other
This International Standard is therefore limited to a
significance in themselves; they are not the initials of
classification of carbides based on their application and to a
particular words.
method of designation (colour marking and distinguishing
symbols) for the main types of chip removal and the groups
Each of these groups has a corresponding distinctive colour
of application which constitute this classification.
marking, blue, yellow or red.' )
3.2 Groups of application
1 SCOPE AND FIELD OF APPLICATION
Each main group is subdivided into groups of application
based on the working conditions in which it is used.
This International Standard relates to the application of
carbides for machining by chip removal.
These working conditions are expressed in the table in very
general terms and carbide manufacturers may possibly
All other uses (such as, for example, mining and other
describe them, for their own purposes, in terms more
percussion tools, wire drawing dies, tools operating by
directly related to the fields of use for the carbides which
deformation of the metal, comparator contact tips, etc.) are
they manufacture.
outside the s
...
NORME INTERNATIONALE 513
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION *MEXKnYHAPOLIHAR OPTAHMJAUMR Ti0 CTAHAAPTW3AUMM .ORGANISATION INTERNATIONALE DE NORMALISATION
-
Application des carbures métalliques pour usinage par
enlèvement de copeaux - Désignation des groupes
principaux d'enlèvement de copeaux et des groupes
d'application
Application of carbides for machining by chip removal - Designation of the main groups of chip removal
and groups of application
Première édition - 1975-02-15
I
- LL CDU 621.762.1 : 621.9 Ref. NO : IS0 513-1975 (FI
ln
z
Descripteurs : carbure, outil, outil au carbure, usinage. copeau, code de couleur, désignation
ri
c
LD
O
5
Prix basé sur 3 pages
r.
---------------------- Page: 1 ----------------------

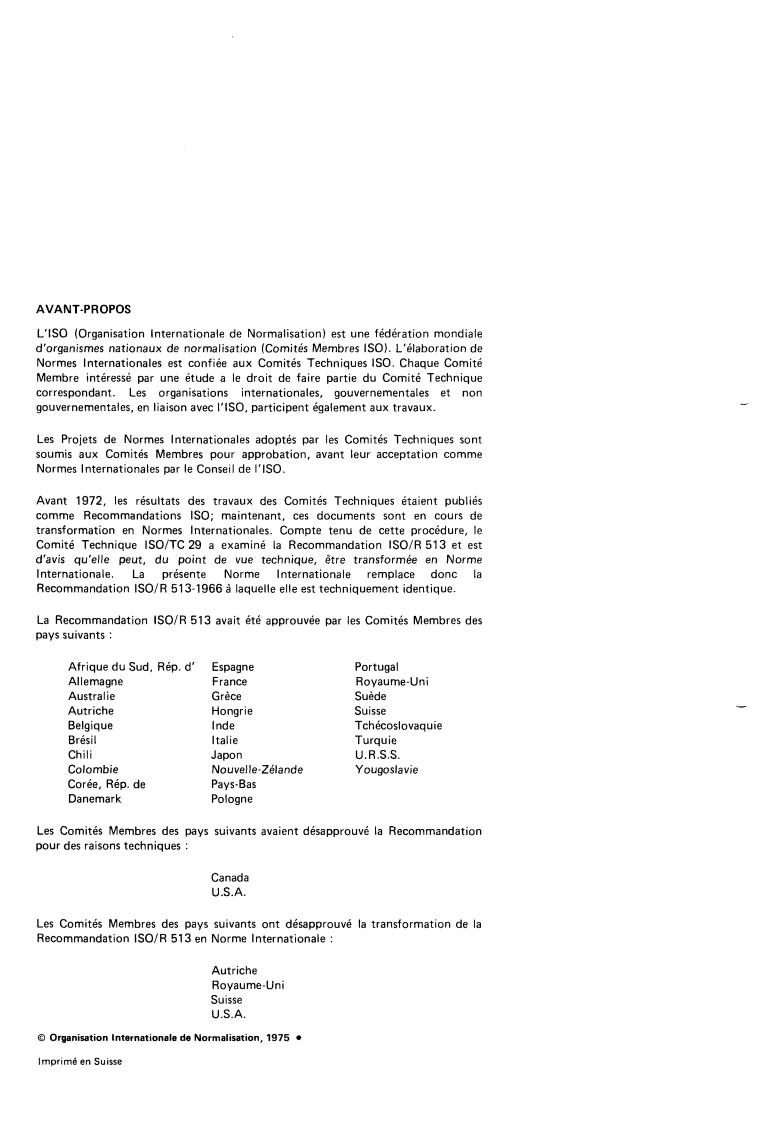

AVANT-PROPOS
L'ISO (Organisation Internationale de Normalisation) est une fédération mondiale
d'organismes nationaux de normalisation (Comités Membres ISO). L'élaboration de
Normes Internationales est confiée aux Comités Techniques ISO. Chaque Comité
Membre intéressé par une étude a le droit de faire partie du Comité Technique
correspondant. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec I'ISO, participent également aux travaux.
Les Projets de Normes Internationales adoptés par les Comités Techniques sont
soumis aux Comités Membres pour approbation, avant leur acceptation comme
Normes Internationales par le Conseil de I'ISO.
Avant 1972, les résultats des travaux des Comités Techniques étaient publiés
comme Recommandations ISO; maintenant, ces documents sont en cours de
transformation en Normes Internationales. Compte tenu de cette procédure, le
Comité Technique ISO/TC 29 a examiné la Recommandation ISO/R 513 et est
d'avis qu'elle peut, du point de vue technique, etre transformée en Norme
Internationale. La présente Norme Internationale remplace donc la
Recommandation ISO/R 513-1966 à laquelle elle est techniquement identique.
La Recommandation ISO/R 513 avait été approuvée par les Comités Membres des
pays suivants :
Afrique du Sud, Rép. d'
Espagne Portugal
Al lemagne
France Royaume-Uni
Australie Grèce Suède
Autriche Hongrie Suisse
Belgique Inde Tchécoslovaquie
Brésil Italie Turquie
Chili
Japon U.R.S.S.
Io m b i e Nouvelle-Zélande
Co Yougoslavie
Corée, Rép. de
Pays-Bas
Danemark Po I ogn e
Les Comités Membres des pays suivants avaient désapprouvé la Recommandation
pour des raisons techniques :
Canada
U.S.A.
Les Comités Membres des pays suivants ont désapprouvé la transformation de la
Recommandation ISO/R 51 3 en Norme Internationale :
Autriche
Royaume-Uni
Suisse
U.S.A.
O Organisation Internationale de Normalisation, 1975 0
Imprimé en Suisse
---------------------- Page: 2 ----------------------
IS0 513-1975 (F)
NORME INTER NATIONALE
Application des carbures métalliques pour usinage par
enlèvement de copeaux - Désignation des groupes
principaux d'enlèvement de copeaux et des groupes
d'application
O INTRODUCTION Les lettres P, M et K sont donc exclusivement destinées à la
classification générale des carbures métalliques et ne
La diversité des voies dans lesquelles s'est poursuivie, chez
doivent jamais être employées ni séparément, ni
les différents fabricants, la création des nuances de carbures
conjointement avec une autre lettre, pour la désignation
métalliques, fait qu'une normalisation de ces nuances n'est
commerciale d'une nuance elle-même.
plus possible à l'heure actuelle.
-
3.1 Groupes principaux d'enlèvement de copeaux
C'est pourquoi la présente Norme Internationale se borne à
une classification des carbures métalliques en fonction de
La présente Norme Internationale prévoit, en fonction des
leur application et au mode de désignation (couleurs de
trois grandes catégories de matières à usiner indiquées au
marquage et symboles distinctifs) des groupes principaux
tableau, trois groupes principaux d'enlèvement de copeaux,
d'enlèvement de copeaux et des groupes d'application qui
désignés respectivement par les lettres P, M et K.
constituent cette classification.
Ces lettres, purement conventionnelles, n'ont aucune autre
signification par elles-mêmes, et ne sont donc pas les
initiales de certains mots.
1 OBJET ET DOMAINE D'APPLICATION
À chacun de ces groupes correspond une couleur distinctive
La présente Norme Internationale concerne l'application
de marquage, bleu, jaune ou rouge.' )
des carbures métalliques pour usinage par enlèvement de
copeaux.
3.2 Groupes d'application
Sont exclues de son domaine toutes les autres utilisations
Chacun des groupes principaux est subdivisé en groupes
(telles que, par exemple, outils de mines ou autres
d'application, en fonction des conditions de travail
travaillant par percussion, filières de tréfilage ou autres
correspondant à l'utilisation.
outi
...
