ISO 7453:1984
(Main)Cinematography — Sound motion-picture camera cartridge, 8 mm Type S Model II — Cartridge-camera fit and take-up core drive — Dimensions and specifications
Cinematography — Sound motion-picture camera cartridge, 8 mm Type S Model II — Cartridge-camera fit and take-up core drive — Dimensions and specifications
Cinématographie — Chargeur, modèle II, pour caméra sonore, 8 mm type S — Ajustement du chargeur et entraînement du noyau récepteur — Dimensions et spécifications
General Information
Buy Standard
Standards Content (Sample)
Foreword
IS0 (the International Organization for Standardization) is a worldwide federation of
national standards bodies (IS0 member bodies). The work of preparing International
Standards is normally carried out through IS0 technical committees. Every member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take part in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the IS0 Council. They are approved in accordance with IS0 procedures requiring at
least 75 % approval by the member bodies voting.
International Standard IS0 7453 was prepared by Technical Committee ISO/TC 36,
Cinema tograph y.
0 International Organization for Standardization, 1984
Printed in Switzerland
---------------------- Page: 1 ----------------------

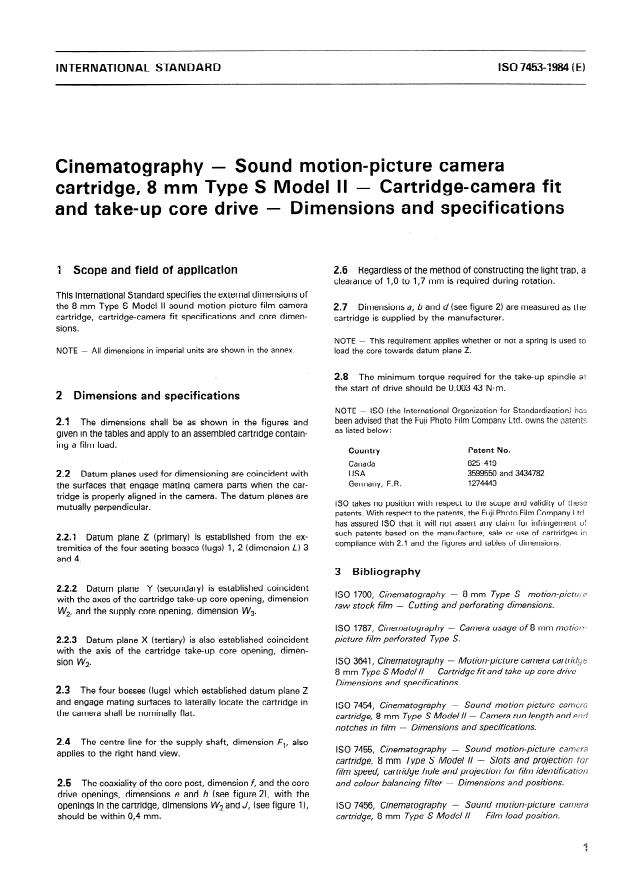

INTERNATIONAL STANDARD
Sound motion-picture camera
Cinematography -
cartridge, 8 mm Type S Model II - Cartridge-camera fit
Dimensions and specificati
and take-up core drive -
2.6 Regardless of the method of constructing the light trap, a
1 Scope and field of application
clearance of 1,0 to 1,7 mm is required during rotation.
This International Standard specifies the external dimensions of
the 8 mm Type S Model II sound motion-picture film camera
2.7 Dimensions a, b and d (see figure 2) are measured as the
cartridge, cartridge-camera fit specifications and core dimen-
cartridge is supplied by the manufacturer.
sions.
NOTE - This requirement applies whether or not a spring is used to
NOTE -- All dimensions in imperial units are shown in the annex. load the core towards datum plane Z.
2.8 The minimum torque required for the take-up spindle a!
the start of drive should be 0,003 43 N-m.
2 Dimensions and specifications
NOTE - IS0 (the International Organization for Standardization) has
been advised that the Fuji Photo Film Company Ltd. owns the patents
2.1 The dimensions shall be as shown in the figures and
as listed below:
given in the tables and apply to an assembled cartridge contain-
ing a film load.
Patent No.
Country
Canada 825 419
3599550 and 3434782
2.2 Datum planes used for dimensioning are coincident with USA
Germany, F. R. 1274443
the surfaces that engage mating camera parts when the car-
tridge is properly aligned in the camera. The datum planes are
iSO takes no position with respect to the scope and validity of these
mutually perpendicular.
patents. With respect to the patents, the Fuji Photo Film Company Ltd
has assured IS0 that it will not assert any claim for infringement of
such patents based on the manufacture, sale or use of cartridges in
2.2/l Datum plane Z (primary) is established from the ex-
compliance with 2.1 and the figures and tables of dimensions.
tremities of the four seating bosses (lugs) 1, 2 (dimension L) 3
and 4.
3 Bibliography
2.2.2 Datum plane Y (secondary) is established coincident
IS8 1700, Cinematography - 8 mm Type S motion-pibtux
with the axes of the cartridge take-up core opening, dimension
raw stock film - Cutting and perforating dimensions.
VV’, and the supply core opening, dimension WCJ.
IS0 1787, Cinematography - Camera usage of 8 mm motioP-)-
2.2.3 Datum plane X (tertiary) is also established coincident picture fifm perforated Type S.
with the axis of the cartridge take-up core opening, dimen-
Motion-picture camera cartrbbe
sion W2. IS0 3641, Cinematography -
0.2
8 mm Type SModeM - Cartridge fit and take-up core drive .---
Dimensions and specifications.
2.3 The four bosses (lugs) which established datum plane Z
and engage mating surfaces to laterally locate the cartridge in
IS0 7454, Cinematography - Sound motion-picture eamer~
the camera shall be nominally flat.
cartridge, 8 mm Type S Model N - Camera run length and e&
notches in film - Dimensions and specifications.
2.4 The centre
...

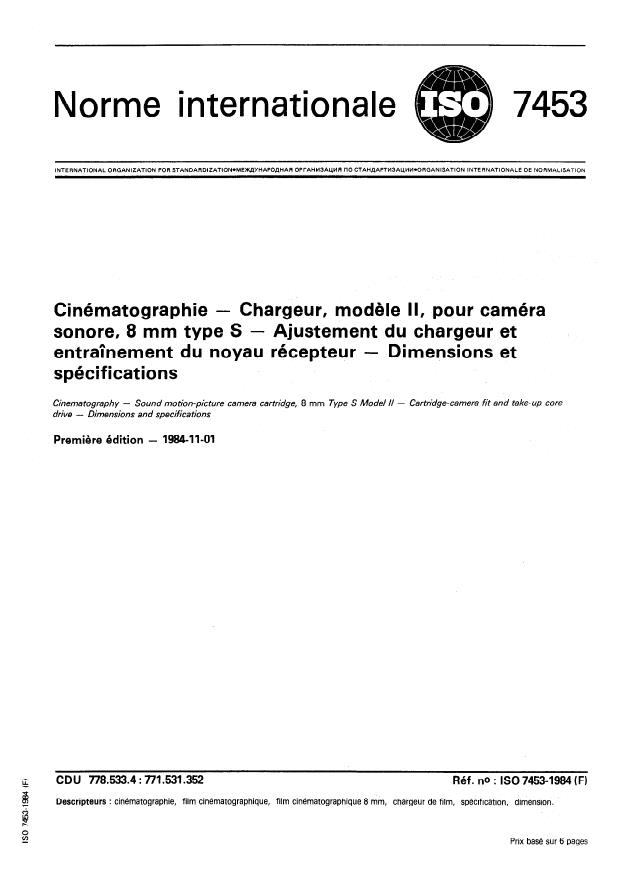

Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME)l(lqYHAPOCHAR OPrAHM3AL&lR l-I0 CTAH~APTbl3AL(MM.ORGANISATlON INTERNATIONALE DE NORMALISATION
Chargeur, modèle Il, ,po,ur caméra
Cinématographie -
- Ajustement du chargeur et
sonore, 8 mm type S
entraînement du noyau récepteur - Dimensions et
spécifications
Cartridge-camera fit and take-up tore
Sound motion-picture camera cartridge, 8 mm Type S Mode1 Il -
Cinematograph y -
drive - Dimensions and specifica tions
Première édition - 1984-I l-01
Réf. no : ISO 7453-1984 (Fb
CDU 778.533.4 : 771.531.352
cinématographie, film cinématographique, film cinématographique 8 mm, chargeur de film, spécification, dimension.
Descripteurs :
Prix basé sur 6 pages
---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
crée à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7453 a été élaborée par le comité technique ISO/TC 36,
Cinématographie.
0 Organisation internationale de normalisation, 1984
Imprimé en Suisse
---------------------- Page: 2 ----------------------
.

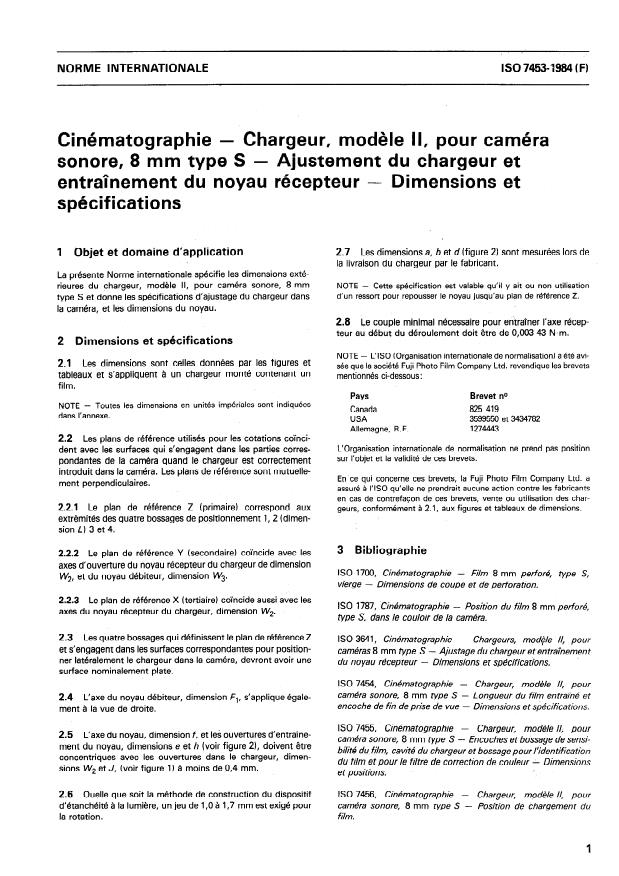

NORME INTERNATIONALE ISO 74534984 (F)
Cinématographie - Chargeur, modèle II, p.our caméra
sonore, 8 mm type S - Ajustement du chargeur et
entraînement du noyau récepteur - Dimensions et
spécifications
2.7 Les dimensions a, b et d (figure 2) sont mesurées lors de
1 Objet et domaine d’application
la livraison du chargeur par le fabricant.
La présente Norme internationale spécifie les dimensions exté-
- Cette spécification est valable qu’il y ait ou non utilisation
rieures du chargeur, modèle II, pour caméra sonore, 8 mm NOTE
d’un ressort pour repousser le noyau jusqu’au plan de référence Z.
type S et,donne les spécifications d’ajustage du chargeur dans
la caméra, et les dimensions du noyau.
2.8 Le couple minimal nécessaire pour entraîner l’axe récep-
teur au début du déroulement doit être de 0,003 43 N-m.
2 Dimensions et spécifications
NOTE - L’ISO (Organisation internationale de normalisation) a été avi-
2.1 Les dimensions sont celles données par les figures et
sée que la société Fuji Photo Film Company Ltd. revendique les brevets
tableaux et s’appliquent à un chargeur monté contenant un
mentionnés ci-dessous:
film.
Pays Brevet no
Toutes les dimensions en unités impériales sont indiquées
NOTE -
Canada 825 419
dans l’annexe.
USA 3599550 et 3434782
Allemagne, R. F. 1274443
2.2 Les plans de référence utilisés pour les cotations coÏnci-
L’Organisation internationale de normalisation ne prend pas position
dent avec les surfaces qui s’engagent dans les parties corres-
sur l’objet et la validité de ces brevets.
pondantes de la camera quand le chargeur est correctement
introduit dans la caméra. Les plans de référence sont mutuelle-
En ce qui concerne ces brevets, la Fuji Photo Film Company Ltd. a
ment perpendiculaires.
assuré à I’ISO qu’elle ne prendrait aucune action contre les fabricants
en cas de contrefacon de ces brevets, vente ou utilisation des char-
2.2.1 Le plan de référence Z (primaire) correspond aux geurs, conformément à 2.1, aux figures et tableaux de dimensions.
extrêmités des quatre bossages de positionnement II2 (dimen-
si0n.L) 3 et 4.
3 Bibliographie
2.2.2 Le plan de référence Y (secondaire) coïncide avec les
axes d’ouverture du noyau récepteur du chargeur de dimension
ISO 1700, Cinématographie - Film 8 mm perforé, type S,.
IA& et du noyau débiteur, dimension lM$
vierge - Dimensions de coupe et de perforation.
2.2.3 Le plan de référence X (tertiaire) coïncide aussi avec les
ISO 1787, ‘Cinématographie - Position du film 8 mm perforé,
axes du noyau récepteur du chargeur, dimension I/V*.
type Si dans le couloir de la caméra.
2.3 Les quatre bossages qui définissent le plan de référence Z
ISO 3641, Cinématographie - Chargeurs, modèle Il, pour
et s’engag
...
Norme internationale
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME)l(lqYHAPOCHAR OPrAHM3AL&lR l-I0 CTAH~APTbl3AL(MM.ORGANISATlON INTERNATIONALE DE NORMALISATION
Chargeur, modèle Il, ,po,ur caméra
Cinématographie -
- Ajustement du chargeur et
sonore, 8 mm type S
entraînement du noyau récepteur - Dimensions et
spécifications
Cartridge-camera fit and take-up tore
Sound motion-picture camera cartridge, 8 mm Type S Mode1 Il -
Cinematograph y -
drive - Dimensions and specifica tions
Première édition - 1984-I l-01
Réf. no : ISO 7453-1984 (Fb
CDU 778.533.4 : 771.531.352
cinématographie, film cinématographique, film cinématographique 8 mm, chargeur de film, spécification, dimension.
Descripteurs :
Prix basé sur 6 pages
---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
crée à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO, participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requiérent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 7453 a été élaborée par le comité technique ISO/TC 36,
Cinématographie.
0 Organisation internationale de normalisation, 1984
Imprimé en Suisse
---------------------- Page: 2 ----------------------
.
NORME INTERNATIONALE ISO 74534984 (F)
Cinématographie - Chargeur, modèle II, p.our caméra
sonore, 8 mm type S - Ajustement du chargeur et
entraînement du noyau récepteur - Dimensions et
spécifications
2.7 Les dimensions a, b et d (figure 2) sont mesurées lors de
1 Objet et domaine d’application
la livraison du chargeur par le fabricant.
La présente Norme internationale spécifie les dimensions exté-
- Cette spécification est valable qu’il y ait ou non utilisation
rieures du chargeur, modèle II, pour caméra sonore, 8 mm NOTE
d’un ressort pour repousser le noyau jusqu’au plan de référence Z.
type S et,donne les spécifications d’ajustage du chargeur dans
la caméra, et les dimensions du noyau.
2.8 Le couple minimal nécessaire pour entraîner l’axe récep-
teur au début du déroulement doit être de 0,003 43 N-m.
2 Dimensions et spécifications
NOTE - L’ISO (Organisation internationale de normalisation) a été avi-
2.1 Les dimensions sont celles données par les figures et
sée que la société Fuji Photo Film Company Ltd. revendique les brevets
tableaux et s’appliquent à un chargeur monté contenant un
mentionnés ci-dessous:
film.
Pays Brevet no
Toutes les dimensions en unités impériales sont indiquées
NOTE -
Canada 825 419
dans l’annexe.
USA 3599550 et 3434782
Allemagne, R. F. 1274443
2.2 Les plans de référence utilisés pour les cotations coÏnci-
L’Organisation internationale de normalisation ne prend pas position
dent avec les surfaces qui s’engagent dans les parties corres-
sur l’objet et la validité de ces brevets.
pondantes de la camera quand le chargeur est correctement
introduit dans la caméra. Les plans de référence sont mutuelle-
En ce qui concerne ces brevets, la Fuji Photo Film Company Ltd. a
ment perpendiculaires.
assuré à I’ISO qu’elle ne prendrait aucune action contre les fabricants
en cas de contrefacon de ces brevets, vente ou utilisation des char-
2.2.1 Le plan de référence Z (primaire) correspond aux geurs, conformément à 2.1, aux figures et tableaux de dimensions.
extrêmités des quatre bossages de positionnement II2 (dimen-
si0n.L) 3 et 4.
3 Bibliographie
2.2.2 Le plan de référence Y (secondaire) coïncide avec les
axes d’ouverture du noyau récepteur du chargeur de dimension
ISO 1700, Cinématographie - Film 8 mm perforé, type S,.
IA& et du noyau débiteur, dimension lM$
vierge - Dimensions de coupe et de perforation.
2.2.3 Le plan de référence X (tertiaire) coïncide aussi avec les
ISO 1787, ‘Cinématographie - Position du film 8 mm perforé,
axes du noyau récepteur du chargeur, dimension I/V*.
type Si dans le couloir de la caméra.
2.3 Les quatre bossages qui définissent le plan de référence Z
ISO 3641, Cinématographie - Chargeurs, modèle Il, pour
et s’engag
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
