INTERNATIONAL ISO
STANDARD 8772
Second edition
2006-09-15
Plastics piping systems for non-pressure
underground drainage and sewerage —
Polyethylene (PE)
Systèmes de canalisations en plastique pour les branchements et les
collecteurs d'assainissement enterrés sans pression — Polyéthylène
(PE)
Reference number
ISO 8772:2006(E)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 8772:2006(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2006
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2006 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 8772:2006(E)
Contents Page
Foreword. iv
1 Scope . 1
2 Normative references . 1
3 Symbols and abbreviated terms . 2
3.1 Symbols . 2
3.2 Abbreviated terms . 3
4 Material . 3
4.1 Base material. 3
4.2 Reprocessable and recyclable material . 3
4.3 Melt mass-flow rate. 3
4.4 Resistance to internal pressure (long-term behaviour). 4
4.5 Thermal stability . 4
4.6 Fusion compatibility. 4
4.7 Sealing ring retaining means. 4
5 General characteristics . 4
5.1 Appearance . 4
5.2 Colour . 5
6 Geometrical characteristics. 5
6.1 General. 5
6.2 Dimensions of pipes. 5
6.3 Dimensions of fittings . 7
6.4 Dimensions of sockets and spigots . 9
6.5 Types of fittings . 13
7 Mechanical characteristics . 17
7.1 Mechanical characteristics of pipes . 17
7.2 Mechanical characteristics of fittings. 17
8 Physical characteristics. 18
8.1 Physical characteristics of pipes. 18
8.2 Physical characteristics of fittings . 19
9 Performance requirements . 19
10 Sealing rings . 20
11 Marking . 20
11.1 General. 20
11.2 Minimum required marking of pipes. 20
11.3 Minimum required marking of fittings . 20
Bibliography . 22
© ISO 2006 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 8772:2006(E)

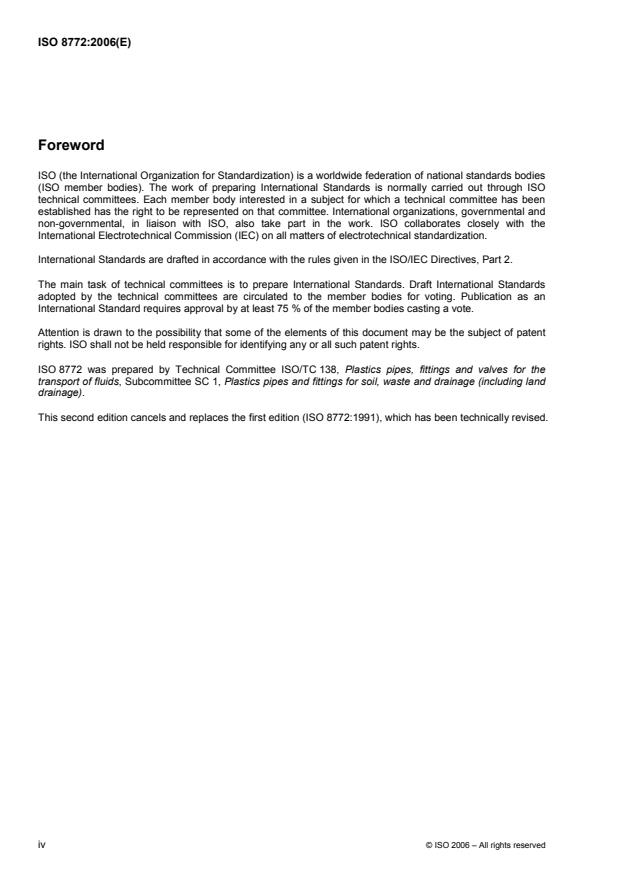

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 8772 was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves for the
transport of fluids, Subcommittee SC 1, Plastics pipes and fittings for soil, waste and drainage (including land
drainage).
This second edition cancels and replaces the first edition (ISO 8772:1991), which has been technically revised.
iv © ISO 2006 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8772:2006(E)
Plastics piping systems for non-pressure underground
drainage and sewerage — Polyethylene (PE)
1 Scope
This International Standard specifies the requirements for polyethylene (PE) pipes, fittings and piping systems
intended for use for non-pressure underground drainage and sewerage for the conveyance of soil and waste
discharge of domestic and industrial origin, as well as surface water.
It covers buried pipework, as well as piping systems buried within the building structure.
In the case of industrial discharge, it is necessary that the chemical and temperature resistance be taken into
account, but this will need to be done separately.
This International Standard is applicable to PE pipes with or without an integral socket.
NOTE Fittings can be manufactured by injection-moulding or fabricated from pipes and/or mouldings.
This International Standard is applicable to PE pipes and fittings for the following types of joints:
⎯ elastomeric ring seal joints;
⎯ butt-fused joints;
⎯ electrofusion joints;
⎯ mechanical joints.
This International Standard also specifies the test parameters for the test methods referred to herein.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 580:2005, Plastics piping and ducting systems — Injection-moulded thermoplastics fittings — Methods for
visually assessing the effects of heating
ISO 1133:2005, Plastics — Determination of the melt mass-flow rate (MFR) and the melt volume-flow rate
(MVR) of thermoplastics
ISO 1167-1, Thermoplastics pipes, fittings and assemblies for the conveyance of fluids — Determination of
the resistance to internal pressure — Part 1: General method
ISO 1167-2, Thermoplastics pipes, fittings and assemblies for the conveyance of fluids — Determination of
the resistance to internal pressure — Part 2: Preparation of pipe test pieces
© ISO 2006 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 8772:2006(E)
ISO 1183-1, Plastics — Methods for determining the density of non-cellular plastics — Part 1: Immersion
method, liquid pyknometer method and titration method
ISO 2505:2005, Thermoplastics pipes — Longitudinal reversion — Test method and parameters
ISO 3126, Plastics piping systems — Plastics components — Determination of dimensions
ISO 4065, Thermoplastics pipes — Universal wall thickness table
ISO 4435, Plastics piping systems for non-pressure underground drainage and sewerage — Unplasticized
poly(vinyl chloride) (PVC-U)
ISO 9624, Thermoplastics pipes for fluids under pressure — Mating dimensions of flange adapters and loose
backing flanges
ISO 9969, Thermoplastics pipes — Determination of ring stiffness
ISO/TR 10837, Determination of the thermal stability of polyethylene (PE) for use in gas pipes and fittings
EN 1277:2003, Plastics piping systems — Thermoplastics piping systems for buried non-pressure
applications — Test methods for leaktightness of elastomeric sealing ring type joints
EN 12061, Plastics piping systems — Thermoplastics fittings — Test method for impact resistance
EN 12256, Plastics piping systems — Thermoplastics fittings — Test method for mechanical strength or
flexibility of fabricated fittings
3 Symbols and abbreviated terms
For the purposes of this document, the following symbols and abbreviated terms apply.
NOTE The symbols are illustrated in Figures 1 to 22.
3.1 Symbols
A length of engagement
C depth of sealing zone
d outside diameter
e
d mean outside diameter
em
d nominal outside diameter
n
d mean inside diameter of socket
sm
e mean wall thickness
m
e nominal wall thickness
n
e wall thickness of socket
2
e wall thickness in groove area
3
L length of spigot
1
2 © ISO 2006 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 8772:2006(E)
l effective length of pipe
M length of spigot of plug
R radius of swept fittings
Z design length (Z length)
d d
α nominal angle of fitting
n
3.2 Abbreviated terms
CT close tolerance
DN nominal size
DN/OD nominal size, outside diameter-related
MFR melt mass-flow rate
OIT oxidation induction time
PE polyethylene
S pipe series S
SDR standard dimension ratio
SN nominal ring stiffness
4 Material
4.1 Base material
The base material shall be polyethylene (PE), to which are added those additives needed to facilitate the
manufacture of pipes and fittings conforming to the requirements of this International Standard.
3
The reference density of the base material (resin) shall be at least 930 kg/m when determined according to
ISO 1183-1.
4.2 Reprocessable and recyclable material
In addition to virgin material, the use of reprocessable material obtained during the production and testing of
products conforming to this International Standard is permitted. External reprocessable material and
recyclable material shall not be used.
4.3 Melt mass-flow rate
Pipes and fittings shall be made from PE materials with an MFR lying in the range
0,2 g/10 min u MFR (190/5) u 1,4 g/10 min
when tested in accordance with ISO 1133:2005, using conditions T (temperature: 190 °C; loading mass: 5 kg).
© ISO 2006 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 8772:2006(E)
4.4 Resistance to internal pressure (long-term behaviour)
When determined in accordance with the test methods as specified in Table 1, using the indicated parameters,
the material shall have the characteristic conforming to the requirement given in Table 1.
The material shall be tested in the form of a pipe.
Table 1 — Material characteristics (long-term behaviour)
Characteristic Requirement Test parameters Test methods
End caps Type a or b
Test temperature 80 °C
Orientation Free
ISO 1167-1
Resistance to No failure during the Number of test pieces 3
internal pressure test period
Circumferential (hoop) stress 4 MPa
ISO 1167-2
Conditioning period 1 h
Type of test Water-in-water
Test period 165 h
End caps Type a or b
Test temperature 80 °C
Orientation Free
ISO 1167-1
Resistance to No failure during the Number of test pieces 3
internal pressure test period Circumferential (hoop) stress 2,8 MPa
ISO 1167-2
Conditioning period 1 h
Type of test Water-in-water
Test period 1 000 h
4.5 Thermal stability
When tested in accordance with ISO/TR 10837 using a test temperature of 200 °C, the oxidation induction
time (OIT) of the material used for pipes or fittings shall not be less than 20 min.
4.6 Fusion compatibility
Materials fulfilling the long-term behaviour requirements given in 4.4 and having an MFR (190/5) within the
range given in 4.3 shall be considered to be compatible for fusion to each other.
4.7 Sealing ring retaining means
Sealing rings may be retained using means made from polymers other than PE.
5 General characteristics
5.1 Appearance
When viewed without magnification, pipes and fittings shall meet the following requirements:
⎯ the internal and external surfaces shall be smooth, clean and free from grooving, blistering, impurities,
pores and any other surface irregularity likely to prevent conformity with this International Standard;
⎯ pipe ends shall be cleanly cut and the ends of pipes and fittings shall be square to their axis.
NOTE Electrofusion fittings can feature exposed metallic components.
4 © ISO 2006 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 8772:2006(E)
5.2 Colour
The pipes and fittings shall be coloured through the whole wall.
The colour should preferably be black or as agreed between manufacturer and purchaser.
A deviating colour for a co-extruded inner layer is permitted, provided the material of this layer conforms to
Clause 4.
6 Geometrical characteristics
6.1 General
All dimensions shall be measured in accordance with ISO 3126.
The figures given in this International Standard are schematic sketches only, indicating the relevant
dimensions. They do not necessarily represent manufactured components. The dimensions given shall be
conformed with, however.
6.2 Dimensions of pipes
6.2.1 Outside diameter
The mean outside diameter, d , shall be in accordance with Table 2.
em
Table 2 — Mean outside diameters
Dimensions in millimetres
Nominal outside diameter Mean outside diameter
Nominal size
DN/OD
d d d
n em,min em,max
110 110 110,0 111,0
125 125 125,0 126,2
160 160 160,0 161,5
200 200 200,0 201,8
250 250 250,0 252,3
315 315 315,0 317,9
355 355 355,0 358,2
400 400 400,0 403,6
450 450 450,0 454,1
500 500 500,0 504,5
630 630 630,0 635,7
800 800 800,0 807,2
1 000 1 000 1 000,0 1 009,0
1 200 1 200 1 200,0 1 210,8
1 400 1 400 1 400,0 1 412,6
1 600 1 600 1 600,0 1 614,4
1 800 1 800 1 800,0 1 816,2
2 000 2 000 2 000,0 2 018,0
© ISO 2006 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO 8772:2006(E)
6.2.2 Effective length of pipes
The effective length, l, of a pipe, shall be not less than that declared by the manufacturer when measured as
shown in Figure 1.
a) Single-socket pipe with ring seal
b) Plain-ended pipe
Key
l effective length of pipe
a
With chamfer.
b
Without chamfer.
Figure 1 — Effective length of pipes
6 © ISO 2006 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 8772:2006(E)
6.2.3 Wall thicknesses
The wall thickness, e, shall be in accordance with Table 3, where a maximum wall thickness at any point of
1,25e is permitted, provided that the mean wall thickness, e , is less than or equal to the specified e .
min m m,max
Table 3 — Wall thicknesses
Dimensions in millimetres
Wall thickness
Nominal outside diameter
a
SN 2 SN 4 SN 8
Nominal size
c c
c
SDR 26 SDR 21
DN/OD SDR 33
b b b
d e e e
e e e
n m,max m,max m,max
min min min
110 110 — — 4,2 4,9 5,3 6,1
125 125 — — 4,8 5,5 6,0 6,9
160 160 4,9 5,6 6,2 7,1 7,7 8,7
200 200 6,2 7,1 7,7 8,7 9,6 10,8
250 250 7,7 8,7 9,6 10,8 11,9 13,3
315 315 9,7 10,9 12,1 13,6 15,0 16,8
355 355 10,9 12,2 13,6 15,2 16,9 19,7
400 400 12,3 13,8 15,3 17,1 19,1 22,2
450 450 13,8 15,4 17,2 20,0 21,5 24,8
500 500 15,3 17,1 19,1 22,2 23,9 27,4
630 630 19,3 22,5 24,1 28,0 30,0 34,7
800 800 24,5 28,4 30,6 35,4 38,1 44,1
1 000 1 000 30,6 35,4 38,2 44,2 47,7 55,1
1 200 1 200 36,7 42,4 45,9 53,0 57,2 66,0
1 400 1 400 42,9 49,6 53,5 61,8 66,7 73,5
1 600 1 600 49,0 56,6 61,2 70,6 76,2 84,0
1 800 1 800 54,5 60,1 69,1 76,2 85,7 94,4
...
NORME ISO
INTERNATIONALE 8772
Deuxième édition
2006-09-15
Systèmes de canalisations en plastique
pour les branchements et les collecteurs
d'assainissement enterrés sans
pression — Polyéthylène (PE)
Plastics piping systems for non-pressure underground drainage and
sewerage — Polyethylene (PE)
Numéro de référence
ISO 8772:2006(F)
©
ISO 2006
---------------------- Page: 1 ----------------------
ISO 8772:2006(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2006
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2006 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 8772:2006(F)
Sommaire Page
Avant-propos. iv
1 Domaine d'application. 1
2 Références normatives . 1
3 Symboles et termes abrégés . 2
3.1 Symboles . 2
3.2 Termes abrégés . 3
4 Matière . 3
4.1 Matière de base . 3
4.2 Matière rebroyée et régénérée. 3
4.3 Indice de fluidité à chaud en masse (MFR) . 4
4.4 Résistance de la matière à la pression interne (comportement à long terme) . 4
4.5 Stabilité thermique. 4
4.6 Compatibilité au soudage . 4
4.7 Pièces de retenue des bagues d’étanchéité . 4
5 Caractéristiques générales. 5
5.1 Aspect . 5
5.2 Couleur . 5
6 Caractéristiques géométriques . 5
6.1 Généralités . 5
6.2 Dimension des tubes. 6
6.3 Dimensions des raccords . 8
6.4 Dimensions des emboîtures et des bouts mâles . 10
6.5 Types de raccords . 14
7 Caractéristiques mécaniques. 18
7.1 Caractéristiques mécaniques des tubes. 18
7.2 Caractéristiques mécaniques des raccords . 18
8 Caractéristiques physiques. 19
8.1 Caractéristiques physiques des tubes. 19
8.2 Caractéristiques physiques des raccords . 20
9 Exigences de performance . 20
10 Bagues d’étanchéité. 21
11 Marquage . 21
11.1 Généralités . 21
11.2 Marquage minimal exigé des tubes . 21
11.3 Marquage minimal exigé des raccords.22
Bibliographie . 23
© ISO 2006 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 8772:2006(F)

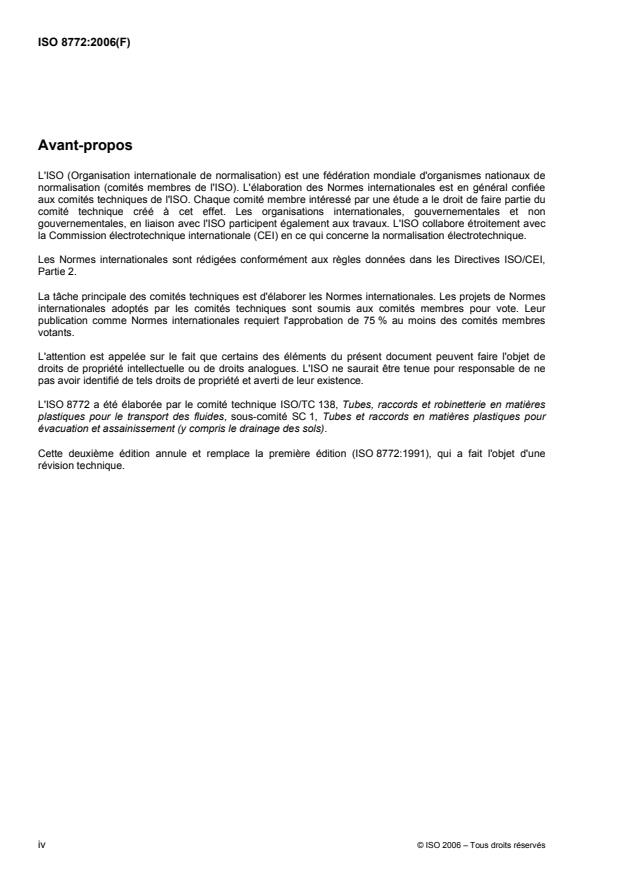

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 8772 a été élaborée par le comité technique ISO/TC 138, Tubes, raccords et robinetterie en matières
plastiques pour le transport des fluides, sous-comité SC 1, Tubes et raccords en matières plastiques pour
évacuation et assainissement (y compris le drainage des sols).
Cette deuxième édition annule et remplace la première édition (ISO 8772:1991), qui a fait l'objet d'une
révision technique.
iv © ISO 2006 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 8772:2006(F)
Systèmes de canalisations en plastique pour les branchements
et les collecteurs d'assainissement enterrés sans pression —
Polyéthylène (PE)
1 Domaine d'application
La présente Norme internationale spécifie les exigences pour les tubes, les raccords et les systèmes de
canalisations, fabriqués à partir de polyéthylène (PE), destinés à être utilisés pour les branchements et les
collecteurs d'assainissement sans pression pour le transport et l'évacuation des eaux-vannes et des eaux
usées domestiques et industrielles, ainsi que des eaux de surface.
Elle couvre les systèmes de canalisations enterrées et les systèmes de canalisations enterrées à l’intérieur de
la structure des bâtiments.
Dans le cas d'écoulements de fluides industriels, la résistance à la température et la résistance chimique sont
censées être prises en compte, de façon séparée.
La présente Norme internationale est applicable aux tubes en PE avec ou sans emboîtures.
NOTE Les raccords peuvent être fabriqués par moulage, par injection ou à partir de tubes et/ou de pièces moulées.
La présente Norme internationale est applicable aux tubes et raccords en PE pour les types d'assemblages
suivants:
⎯ assemblages à bague d'étanchéité en élastomère;
⎯ assemblages soudés bout-à-bout;
⎯ assemblages par électrosoudage;
⎯ assemblages mécaniques.
La présente Norme internationale spécifie également les paramètres d'essai pour les méthodes d'essai qui y
sont référencées.
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 580:2005, Systèmes de canalisations et de gaines en plastiques — Raccords thermoplastiques moulés
par injection — Méthodes d'essai pour estimer visuellement les effets de la chaleur
ISO 1133:2005, Plastiques — Détermination de l'indice de fluidité à chaud des thermoplastiques, en masse
(MFR) et en volume (MVR)
ISO 1167-1, Tubes, raccords et assemblages en matières thermoplastiques pour le transport des fluides —
Détermination de la résistance à la pression interne — Partie 1: Méthode générale
© ISO 2006 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 8772:2006(F)
ISO 1167-2, Tubes, raccords et assemblages en matières thermoplastiques pour le transport des fluides —
Détermination de la résistance à la pression interne — Partie 2: Préparation des éprouvettes tubulaires
ISO 1183-1, Plastiques — Méthodes de détermination de la masse volumique des plastiques non
alvéolaires — Partie 1: Méthode par immersion, méthode du pycnomètre en milieu liquide et méthode par
titrage
ISO 2505:2005, Tubes en matières thermoplastiques — Retrait longitudinal à chaud — Méthode d'essai et
paramètres
ISO 3126, Systèmes de canalisations en plastiques — Composants en plastiques — Détermination des
dimensions
ISO 4065, Tubes en matières thermoplastiques — Tableau universel des épaisseurs de paroi
ISO 4435, Systèmes de canalisations en plastique pour les branchements et les collecteurs d'assainissement
enterrés sans pression — Poly(chlorure de vinyle) non plastifié (PVC-U)
ISO 9624, Tubes en matières thermoplastiques destinés à la pression — Dimensions des collets et
dimensions de raccordement des brides folles plates
ISO 9969, Tubes en matières thermoplastiques — Détermination de la rigidité annulaire
ISO/TR 10837, Détermination de la stabilité thermique du polyéthylène (PE) destiné à être utilisé dans les
tubes et raccords pour la distribution du gaz
EN 1277:2003 Systèmes de canalisations en plastiques — Systèmes de canalisations thermoplastiques pour
applications enterrées sans pression — Méthodes d'essai d'étanchéité des assemblages à bague
d'étanchéité en élastomère
EN 12061, Systèmes de canalisation en plastique — Raccords en thermoplastique — Méthode d'essai de
résistance au choc
EN 12256, Systèmes de canalisations en plastique — Raccords thermoplastiques — Méthode d'essai de la
résistance mécanique ou de la flexibilité des raccords façonnés
3 Symboles et termes abrégés
Pour les besoins du présent document, les symboles et termes abrégés suivants s’appliquent.
NOTE La signification des symboles est illustrée dans les Figures 1 à 22.
3.1 Symboles
A longueur de chambre
C profondeur de la zone d'étanchéité
d diamètre extérieur
e
d diamètre extérieur moyen
em
d diamètre extérieur nominal
n
d diamètre intérieur moyen de l'emboîture
sm
2 © ISO 2006 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 8772:2006(F)
e épaisseur moyenne de paroi
m
e épaisseur de paroi nominale
n
e épaisseur de paroi de l'emboîture
2
e épaisseur de paroi dans la zone de la gorge
3
L longueur du bout mâle
1
l longueur effective du tube
M longueur d'un bout mâle d'un bouchon
R rayon des raccords avec courbure
Z cote de montage (cote Z )
d d
α angle nominal d'un raccord
n
3.2 Termes abrégés
CT tolérance étroite
DN dimension nominale
DN/OD dimension nominale liée au diamètre extérieur
MFR indice de fluidité à chaud en masse
OIT temps d’induction à l’oxydation
PE polyéthylène
S série de tubes S
SDR rapport des dimensions nominales
SN rigidité annulaire nominale
4 Matière
4.1 Matière de base
La matière de base doit être du polyéthylène (PE), auquel on ajoute les additifs nécessaires pour faciliter la
fabrication des tubes et des raccords conformes aux exigences de la présente Norme internationale.
3
La masse volumique de référence de la matière de base (résine) doit être de 930 kg/m au moins, lorsqu’elle
est déterminée conformément à l’ISO 1183-1.
4.2 Matière rebroyée et régénérée
Outre les matières vierges, l'utilisation de matières rebroyées provenant de la fabrication et des essais de
produits conformes aux exigences de la présente Norme internationale est autorisée. On ne doit pas utiliser
de matières rebroyées d’origine externe, ni de matières régénérées.
© ISO 2006 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 8772:2006(F)
4.3 Indice de fluidité à chaud en masse (MFR)
Les tubes et les raccords doivent être fabriqués à partir de polyéthylène ayant un MFR dans le domaine
suivant:
0,2 g/10 min u MFR (190/5) u 1,4 g/10 min,
déterminé conformément à l'ISO 1133:2005, condition T (température: 190 °C; charge: 5 kg).
4.4 Résistance de la matière à la pression interne (comportement à long terme)
Lorsqu’elle est soumise à l’essai conformément à la méthode d'essai spécifiée au Tableau 1, en utilisant les
paramètres indiqués, la matière doit avoir les caractéristiques conformes aux exigences données au
Tableau 1.
La matière doit être soumise à l’essai sous la forme d’un tube.
Tableau 1 — Caractéristiques de la matière (comportement à long terme)
Caractéristiques Exigences Paramètres d'essai Méthodes d'essai
Embouts Type a ou b
Température d'essai 80 °C
Orientation Libre
Pas de rupture
ISO 1167-1
Résistance à la Nombre d'éprouvettes 3
pendant la durée
pression interne Pression circonférentielle 4,0 MPa
ISO 1167-2
de l'essai
Durée de conditionnement 1 h
Type d'essai Eau dans eau
Durée d'essai 165 h
Embouts Type a ou b
Température d'essai 80 °C
Orientation Libre
Pas de rupture
ISO 1167-1
Résistance à la Nombre d'éprouvettes 3
pendant la durée
pression interne Pression circonférencielle 2,8 MPa
ISO 1167-2
de l'essai
Durée de conditionnement 1 h
Type d'essai Eau dans eau
Durée d'essai 1 000 h
4.5 Stabilité thermique
Lorsque la matière utilisée pour les tubes ou les raccords est soumise à l’essai conformément à
l'ISO/TR 10837, avec une température d'essai de 200 °C, le temps d'induction à l'oxydation (OIT) ne doit pas
être inférieur à 20 min.
4.6 Compatibilité au soudage
Les matières répondant aux exigences de comportement à long terme données en 4.4 et ayant un
MFR (190/5) dans le domaine donné en 4.3 doivent être considérées comme compatibles au soudage
réciproque.
4.7 Pièces de retenue des bagues d’étanchéité
Les bagues d'étanchéité peuvent être fixées au moyen de pièces fabriquées en polymères autres que le PE.
4 © ISO 2006 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 8772:2006(F)
5 Caractéristiques générales
5.1 Aspect
Lors d'un examen sans grossissement, les tubes et les raccords doivent satisfaire aux exigences suivantes:
⎯ leurs surfaces internes et externes doivent être lisses, propres et exemptes de rayures, de boursouflures,
d'impuretés et de pores, ainsi que de toute autre imperfection de surface qui pourrait empêcher les tubes
et les raccords de satisfaire à la présente Norme internationale;
⎯ les extrémités des tubes doivent être coupées proprement et les extrémités des tubes et des raccords
doivent être perpendiculaires à leur axe.
NOTE Les raccords destinés à être assemblés par électrosoudage peuvent présenter des composants métalliques
visibles.
5.2 Couleur
Les tubes et les raccords doivent être colorés dans la masse.
La couleur recommandée est le noir ou celle convenue entre le fabricant et l'acheteur.
Une couleur différente est permise pour une couche interne coextrudée, à condition que la matière constituant
cette couche soit conforme à l'Article 4.
6 Caractéristiques géométriques
6.1 Généralités
Toutes les dimensions doivent être mesurées conformément à l’ISO 3126.
Les figures données dans la présente Norme internationale sont uniquement des dessins schématiques pour
indiquer les dimensions appropriées. Elles ne représentent pas nécessairement les composants fabriqués.
Les dimensions données doivent être respectées.
© ISO 2006 – Tous droits réservés 5
---------------------- Page: 9 ----------------------
ISO 8772:2006(F)
6.2 Dimension des tubes
6.2.1 Diamètre extérieur
Le diamètre extérieur moyen, d , doit être conforme au Tableau 2.
em
Tableau 2 — Diamètres extérieurs moyens
Dimensions en millimètres
Diamètre extérieur
Dimension
Diamètre extérieur moyen
nominal
nominale
DN/OD
d d d
n em,min em,max
110 110 110,0 111,0
125 125 125,0 126,2
160 160 160,0 161,5
200 200 200,0 201,8
250 250 250,0 252,3
315 315 315,0 317,9
355 355 355,0 358,2
400 400 400,0 403,6
450 450 450,0 454,1
500 500 500,0 504,5
630 630 630,0 635,7
800 800 800,0 807,2
1 000 1 000 1 000,0 1 009,0
1 200 1 200 1 200,0 1 210,8
1 400 1 400 1 400,0 1 412,6
1 600 1 600 1 600,0 1 614,4
1 800 1 800 1 800,0 1 816,2
2 000 2 000 2 000,0 2 018,0
6.2.2 Longueur effective des tubes
La longueur effective d'un tube, l, ne doit pas être inférieure à celle déclarée par le fabricant, lorsqu'elle est
mesurée conformément à la Figure 1.
6 © ISO 2006 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 8772:2006(F)
a) Tube à une emboîture avec bague d'étanchéité
b) Tube à extrémités lisses
Légende
l longueur effective
a
Avec chanfrein.
b
Sans chanfrein.
Figure 1 — Longueur effective des tubes
© ISO 2006 – Tous droits réservés 7
---------------------- Page: 11 ----------------------
ISO 8772:2006(F)
6.2.3 Épaisseur de paroi
L'épaisseur de paroi, e, doit être conforme au Tableau 3. En un point quelconque, une épaisseur de paroi
maximale de 1,25e est autorisée, dans la mesure où la valeur de l'épaisseur moyenne de paroi, e , est
min m
inférieure ou égale à l'épaisseur spécifiée, e .
m,max
Tableau 3 — Épaisseurs de paroi
Dimensions en millimètres
Épaisseur de paroi
Dimension Diamètre
nominale extérieur
a
SN 4 SN 8
SN 2
DN/OD nominal
c c
c
SDR 26 SDR 21
SDR 33
b b b
d e e e
e e e
n m,max m,max m,max
min min min
110 110 — — 4,2 4,9 5,3 6,1
125 125 — — 4,8 5,5 6,0 6,9
160 160 4,9 5,6 6,2 7,1 7,7 8,7
200 200 6,2 7,1 7,7 8,7 9,6 10,8
250 250 7,7 8,7 9,6 10,8 11,9 13,3
315 315 9,7 10,9 12,1 13,6 15,0 16,8
355 355 10,9 12,2 13,6 15,2 16,9 19,7
400 400 12,3 13,8 15,3 17,1 19,1 22,2
450 450 13,8 15,4 17,2 20,0 21,5 24,8
500 500 15,3 17,1 19,1 22,2 23,9 27,4
630 630 19,3 22,5 24,1 28,0 30,0 34,7
800 800 24,5 28,4 30,6 35,4 38,1 44,1
1 000 1 000 30,6 35,4 38,2 44,2 47,7 55,1
1 200 1 200 36,7 42,4 45,9 53,0 57,2 66,0
1 400 1 400 42,9 49,6 53,5 61,8 66,7 73,5
1 600 1 600 49,0 56,6 61,2 70,6 76,2 84,0
1 800 1 800 54,5 60,1 69,1 76,2 85,7 94,4
2 000 2 000 60,6 66,8 76,9 84,7 95,2 104,9
NOTE Pour les composants conformes à la présente Norme internationale, le rapport des dimensions nominales, SDR, et les
valeurs des séries de tubes, S, sont calculés selon l'équation SDR = 2S + 1 et reliés comme suit:
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
