Metallic materials -- Sheet and strip 3 mm thick or less -- Reverse bend test

Specifies the method for determining the ability of sheet and strip to undergo plastic deformation in reverse bending. Can be applied to aluminium and its alloys only after previous agreement. The reverse bend test consists of repeated bending through 90 , in opposite directions, of a rectangular test piece held at one end, each bend being over a cylindrical support of specified radius.

Matériaux métalliques -- Tôles et feuillards d'épaisseur inférieure ou égale à 3 mm -- Essai de pliage alterné

La présente Norme internationale spécifie une méthode de détermination de l'aptitude des tôles et feuillards en matériaux métalliques, d'épaisseur inférieure ou égale à 3 mm, à supporter la déformation plastique imposée par un pliage alterné.Cette méthode peut être utilisée pour l'aluminium et ses alliages seulement après l'accord mutuel préalable.

General Information

Status
Published
Publication Date
25-Sep-1985
Current Stage
6060 - International Standard published
Completion Date
26-Sep-1985
Ref Project

RELATIONS

Buy Standard

Standard
ISO 7799:1985 - Metallic materials -- Sheet and strip 3 mm thick or less -- Reverse bend test
English language
3 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 7799:1985 - Matériaux métalliques -- Tôles et feuillards d'épaisseur inférieure ou égale a 3 mm -- Essai de pliage alterné
French language
3 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 7799:1985 - Matériaux métalliques -- Tôles et feuillards d'épaisseur inférieure ou égale a 3 mm -- Essai de pliage alterné
French language
3 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

International Standard

INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.ME)KAYHAPOfiHAR OPl-AHM3Al.&lR I-IO CTAH~APTM3ALU’lM.ORGANISATION INTERNATIONALE DE NORMALISATION

- Sheet and Strip 3 mm thick or less -
Metallic materials
Reverse bend test

Ma tbriaux mk taliques - TOles et feuilards d’epaisseur infhrieure ou Egale 4 3 mm - Essai de pliage altern6

First edition - 198510~01
Red. No. ISO 7799-1985 (EI
UDC 669-415 : 620.177.6
reverse bend tests, test equipment.
Descriptors : metals, sheet metal, Strips, tests, mechanical tests,
Price based on 3 pages
---------------------- Page: 1 ----------------------

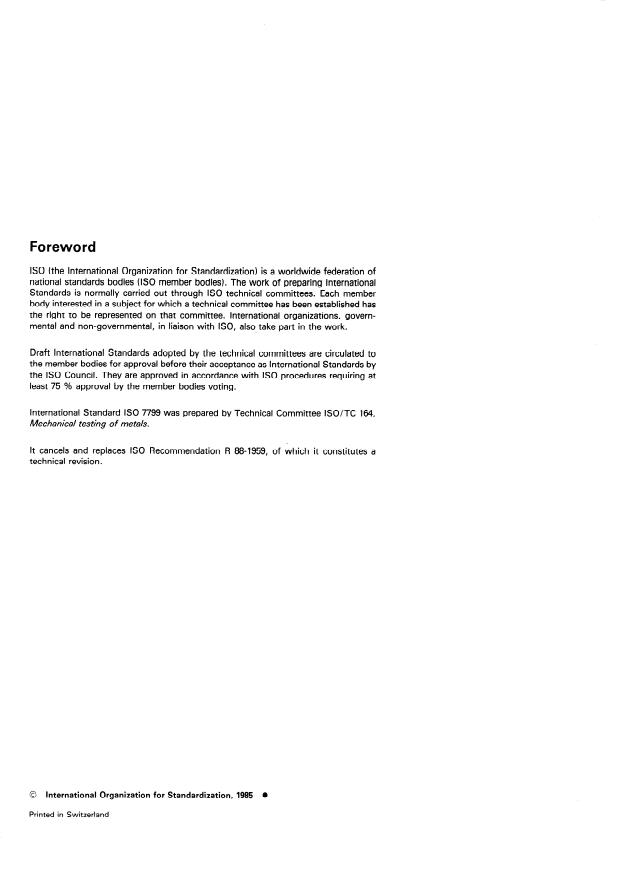

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of

national Standards bodies (ISO member bedies). The work of preparing International

Standards is normally carried out through ISO technical committees. Esch member

body interested in a subject for which a technical committee has been established has

the right to be represented on that committee. International organizations, govern-

mental and non-governmental, in liaison with ISO, also take patt in the work.

Draft International Standards adopted by the technical committees are circulated to

the member bodies for approval before their acceptance as International Standards by

the ISO Council. They are approved in accordance with ISO procedures requiring at

least 75 % approval by the member bodies voting.
International Standard ISO 7799 was prepared by Technical Committee ISO/TC 164,
Mechanical testing of metals.
lt cancels and replaces ISO Recommendation R 88-1959, of which it constitutes a
technical revision.
International Organkation for Standardkation, 1985
Printed in Switzerland
---------------------- Page: 2 ----------------------
ISO 77994985 (EI
INTERNATIONAL STANDARD
Metallic materials - Sheet and Strip 3 mm thick or less -
Reverse bend test
Table 1
1 Scope and field of application
Designation Unit
Symbol
This International Standard specifies the method for determin-
ing the ability of sheet and Strip from metallic materials 3 mm
a Thickness of test piece
thick or less to undergo plastic deformation in reverse bending. mm
Radius of cylindrical supports
Distance from top tangential plane of
This method tan be applied to aluminium and its alloys only
cylindrical supports to the bottom face of guide
after previous agreement. mm
Distance from a plane defined by the axes of
cylindrical supports and the nearest Point of
contact with the test piece
2 Principle
Number of reverse bends
The reverse bend test consists of repeated bending through
90°, in ‘opposite directions, of a rectangular test piece held at
one end, each bend being over a cylindrical support of specified
radius.
4 Testing equipment
3 Symbols and designations 4.1 General

Symbols and designations used in the reverse bend test are The testing machine shall be constructed so as to conform with

shown in figure 1 and specified in table 1. the principles indicated in figure 1.

Operating handle
Cylindrical supports A and B
Grips
Nearest Point of contact
with test piece
Gripping faces
Figure 1
---------------------- Page: 3 ----------------------
ISO 77994985 (E)
5.3 The test piece shall be prepared so that the effect of
4.2 Cylindrical supports and grips
heating and mechanical strengthening is minimized. The sur-

4.2.1 The cylindrical supports and the grips shall be of suffi- faces shall be free of Cracks and marks, and the edges shall be

cient hardness (to provide rigidity and/or resistance to abra- free of burrs.
sion).
4.2.2 The radius r of the cylindrical suppot-ts shall be as
6 Procedure
specified in the relevant International Standards. If not
specified, the radius given in table 2 shall be used.
6.1 In general, the test is car
...

Norme internationale

INTERNATIONAL ORGANIZATION FOR STANDARDlZATION.MEIKflYHAPOflHAR OPl%HM3AL&lR Il0 CTAH~APTH3Al@lM.ORGANISATION INTERNATIONALE DE NORMALISATION

Matériaux métalliques - Tôles et feuillards d’épaisseur
inférieure ou égale à 3 mm - Essai de pliage alterné
Me tallic ma teriak - Sheet and strip 3 mm thick or less - Reverse bend test
Première édition - 1985-10-01
iî CDU 669-415 : 620377.6
Réf. no : ISO 7799-1985 (F)

Descripteurs : métal, tôle fine, feuillard, essai, essai mécanique, essai de pliage alterné, matériel d’essai.

Prix basé sur 3 pages
---------------------- Page: 1 ----------------------

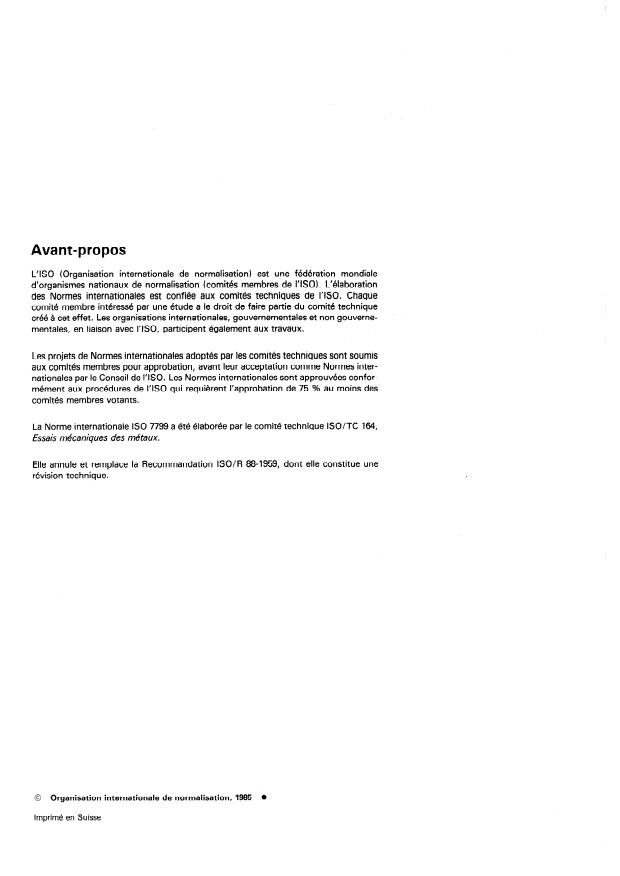

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale

d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration

des Normes internationales est confiée aux comités techniques de I’ISO. Chaque

comité membre intéressé par une étude a le droit de faire partie du comité technique

créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-

mentales, en liaison avec I’ISO, participent également aux travaux.

Les projets de Normes internationales adoptés par les comités techniques sont soumis

aux comités membres pour approbation, avant leur acceptation comme Normes inter-

nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-

mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.

La Norme internationale ISO 7799 a été élaborée par le comité technique ISO/TC 164,

Essais mécaniques des métaux.
Elle annule et remplace la Recommandation ISO/R 88-1959, constitue
révision technique.
0 Organisation internationale de normalisation, 1985
Imprimé en Suisse
---------------------- Page: 2 ----------------------
ISO 7799-1985 (FI
NORME INTERNATIONALE
Tôles et feuillards d’épaisseur
Matériaux métalliques -
Essai de pliage alterné
inférieure ou égale à 3 mm -
Tableau 1
1 Objet et domaine d’application
La présente Norme internationale spécifie une méthode de
Désignation
Sym bale Unité
détermination de l’aptitude des tôles et feuillards en matériaux
a Épaisseur de l’éprouvette mm
métalliques, d’épaisseur inférieure ou égale à 3 mm, à suppor-
Rayon de courbure des supports cylindriques mm
ter la déformation plastique imposée par un pliage alterné.
Distance entre le plan tangentiel supérieur des mm
supports cylindriques et la face inférieure
Cette méthode peut être utilisée pour l’aluminium et ses alliages
du dispositif de guidage
seulement aprés l’accord mutuel préalable.
Distance entre un plan défini parles axes des mm
supports cylindriques et le point de contact
le plus proche de l’éprouvette
2 Principe -
Nombre de pliages alternés
L’essai de pliage alterné consiste à infléchir plusieurs fois à 90°,
tantôt dans un sens, tantôt dans l’autre, une éprouvette rectan-
gulaire maintenue par une extrémité, le pli s’enroulant sur un
support cylindrique de rayon spécifié.
4 Machine d’essai
3 Symboles et désignations
4.1 Généralités
Les symboles et désignations utilisés pour l’essai de pliage
La construction de la machine d’essai doit être conforme aux
alterné sont représentés à la figure 1 et spécifiés dans le
principes de la figure 1.
tableau 1.
Bras de pliage
- Guide
Axe de pivotement
du bras de pliage
Supports cylindriques A et B
Mâchoires
Point de contact
le plus proche
de l’éprouvette
Faces de serrage
des mâchoires
Figure 1
---------------------- Page: 3 ----------------------

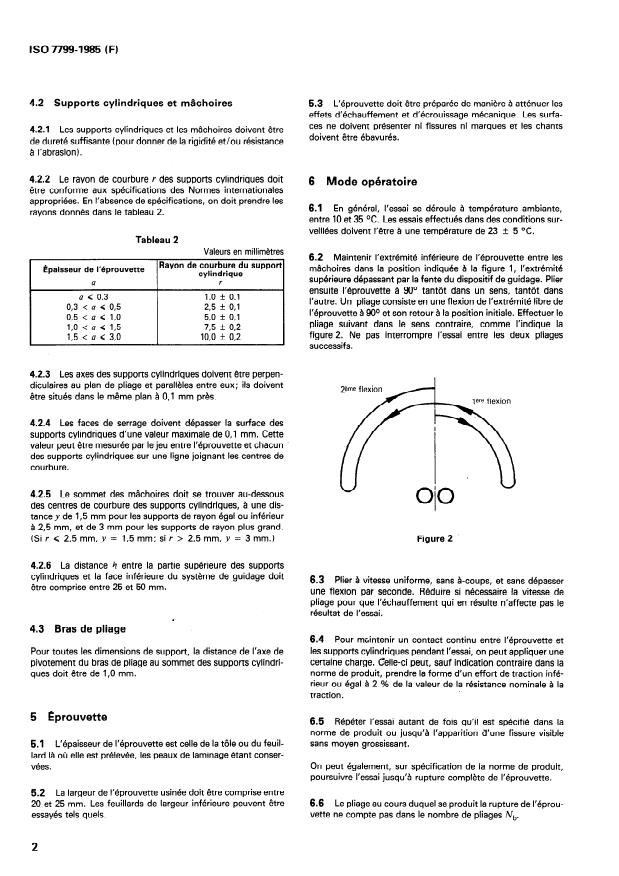

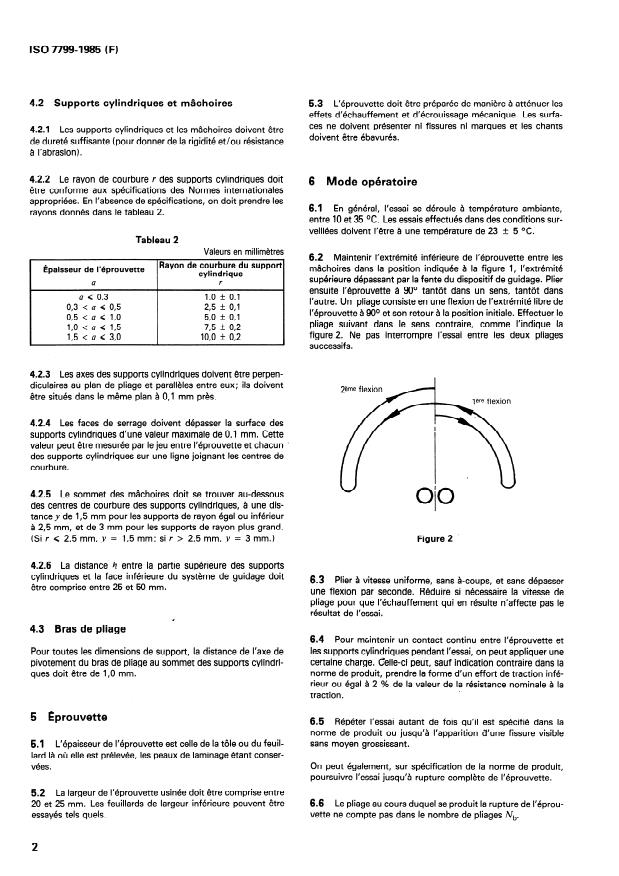

ISO 77994985 (FI
4.2 Supports cylindriques et mâchoires
5.3 L’éprouvette doit être préparée de maniére à atténuer les
effets d’échauffement et d’écrouissage mécanique. Les surfa-
ces ne doivent présenter ni fissures ni marques et les chants
4.2.1 Les supports cylindriques et les mâchoires doivent être
doivent être ébavurés.
de dureté suffisante (pour donner de la rigidité et/ou résistance
à I’abrasion).
4.2.2 Le rayon de courbure r des supports cylindriques doit
6 Mode opératoire
être conforme aux spéci
...

Norme internationale

INTERNATIONAL ORGANIZATION FOR STANDARDlZATION.MEIKflYHAPOflHAR OPl%HM3AL&lR Il0 CTAH~APTH3Al@lM.ORGANISATION INTERNATIONALE DE NORMALISATION

Matériaux métalliques - Tôles et feuillards d’épaisseur
inférieure ou égale à 3 mm - Essai de pliage alterné
Me tallic ma teriak - Sheet and strip 3 mm thick or less - Reverse bend test
Première édition - 1985-10-01
iî CDU 669-415 : 620377.6
Réf. no : ISO 7799-1985 (F)

Descripteurs : métal, tôle fine, feuillard, essai, essai mécanique, essai de pliage alterné, matériel d’essai.

Prix basé sur 3 pages
---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale

d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration

des Normes internationales est confiée aux comités techniques de I’ISO. Chaque

comité membre intéressé par une étude a le droit de faire partie du comité technique

créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-

mentales, en liaison avec I’ISO, participent également aux travaux.

Les projets de Normes internationales adoptés par les comités techniques sont soumis

aux comités membres pour approbation, avant leur acceptation comme Normes inter-

nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-

mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.

La Norme internationale ISO 7799 a été élaborée par le comité technique ISO/TC 164,

Essais mécaniques des métaux.
Elle annule et remplace la Recommandation ISO/R 88-1959, constitue
révision technique.
0 Organisation internationale de normalisation, 1985
Imprimé en Suisse
---------------------- Page: 2 ----------------------
ISO 7799-1985 (FI
NORME INTERNATIONALE
Tôles et feuillards d’épaisseur
Matériaux métalliques -
Essai de pliage alterné
inférieure ou égale à 3 mm -
Tableau 1
1 Objet et domaine d’application
La présente Norme internationale spécifie une méthode de
Désignation
Sym bale Unité
détermination de l’aptitude des tôles et feuillards en matériaux
a Épaisseur de l’éprouvette mm
métalliques, d’épaisseur inférieure ou égale à 3 mm, à suppor-
Rayon de courbure des supports cylindriques mm
ter la déformation plastique imposée par un pliage alterné.
Distance entre le plan tangentiel supérieur des mm
supports cylindriques et la face inférieure
Cette méthode peut être utilisée pour l’aluminium et ses alliages
du dispositif de guidage
seulement aprés l’accord mutuel préalable.
Distance entre un plan défini parles axes des mm
supports cylindriques et le point de contact
le plus proche de l’éprouvette
2 Principe -
Nombre de pliages alternés
L’essai de pliage alterné consiste à infléchir plusieurs fois à 90°,
tantôt dans un sens, tantôt dans l’autre, une éprouvette rectan-
gulaire maintenue par une extrémité, le pli s’enroulant sur un
support cylindrique de rayon spécifié.
4 Machine d’essai
3 Symboles et désignations
4.1 Généralités
Les symboles et désignations utilisés pour l’essai de pliage
La construction de la machine d’essai doit être conforme aux
alterné sont représentés à la figure 1 et spécifiés dans le
principes de la figure 1.
tableau 1.
Bras de pliage
- Guide
Axe de pivotement
du bras de pliage
Supports cylindriques A et B
Mâchoires
Point de contact
le plus proche
de l’éprouvette
Faces de serrage
des mâchoires
Figure 1
---------------------- Page: 3 ----------------------
ISO 77994985 (FI
4.2 Supports cylindriques et mâchoires
5.3 L’éprouvette doit être préparée de maniére à atténuer les
effets d’échauffement et d’écrouissage mécanique. Les surfa-
ces ne doivent présenter ni fissures ni marques et les chants
4.2.1 Les supports cylindriques et les mâchoires doivent être
doivent être ébavurés.
de dureté suffisante (pour donner de la rigidité et/ou résistance
à I’abrasion).
4.2.2 Le rayon de courbure r des supports cylindriques doit
6 Mode opératoire
être conforme aux spéci
...
