Tool holders with rectangular shank for indexable inserts — Part 12: Style S

ISO 5610-12:2014 specifies tool holders with rectangular shank, style S, i.e. with offset shank and cutting edge angle of 45° for side cutting. These tool holders are primarily intended for indexable inserts made of hard metal or other cutting materials to be mounted by clamping and to be used for turning operations.

Porte-plaquette à queue rectangulaire pour plaquettes amovibles — Partie 12: Forme S

l'ISO 5610-12:2014 s'applique aux porte-plaquette à queue rectangulaire de forme S, c'est à dire avec queue déportée et angle de direction d'arête de 45° pour l'arête latérale. Ces porte-plaquette sont principalement conçus pour des plaquettes amovibles en matériaux durs ou autres matériaux coupants à monter avec un dispositif de fixation et à utiliser pour des opérations de tournage.

General Information

Status
Published
Publication Date
20-Aug-2014
Current Stage
9093 - International Standard confirmed
Start Date
10-Feb-2020
Completion Date
10-Feb-2020
Ref Project

RELATIONS

Effective Date
06-Jun-2022

Buy Standard

Standard
ISO 5610-12:2014 - Tool holders with rectangular shank for indexable inserts
English language
13 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 5610-12:2014 - Porte-plaquette a queue rectangulaire pour plaquettes amovibles
French language
12 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

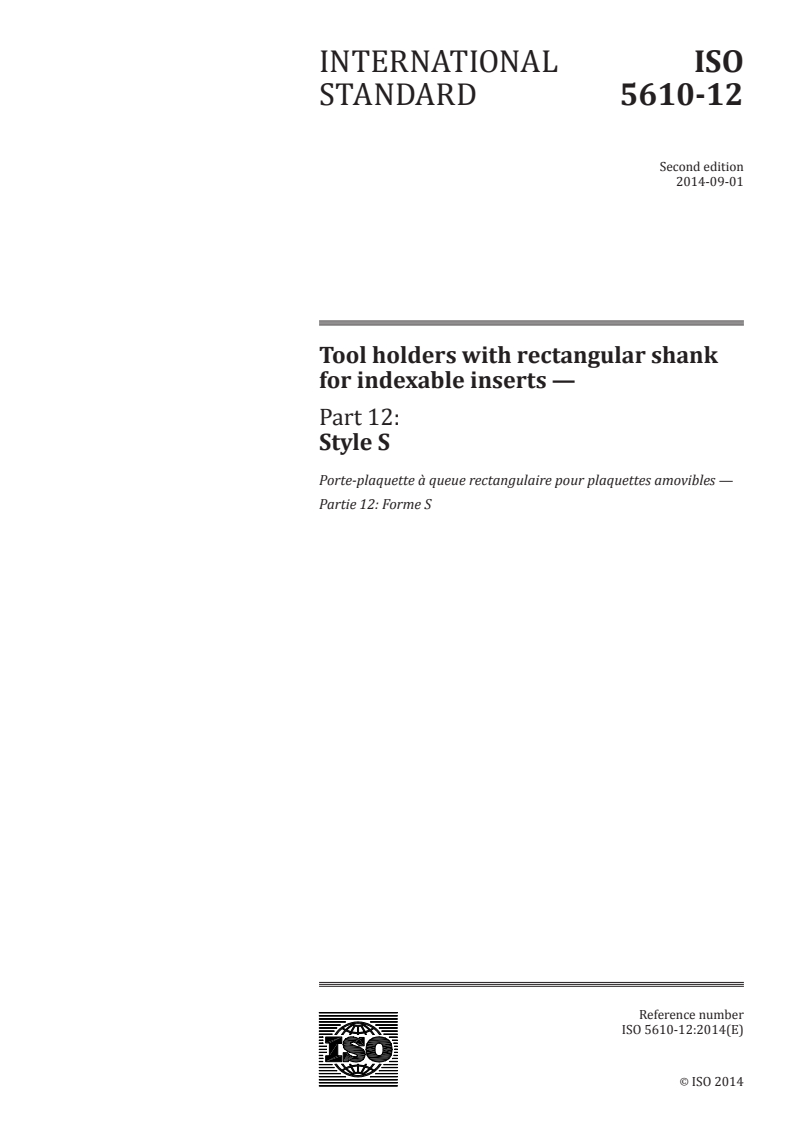

INTERNATIONAL ISO
STANDARD 5610-12
Second edition
2014-09-01
Tool holders with rectangular shank
for indexable inserts —
Part 12:
Style S
Porte-plaquette à queue rectangulaire pour plaquettes amovibles —
Partie 12: Forme S
Reference number
ISO 5610-12:2014(E)
ISO 2014
---------------------- Page: 1 ----------------------
ISO 5610-12:2014(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2014

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 5610-12:2014(E)

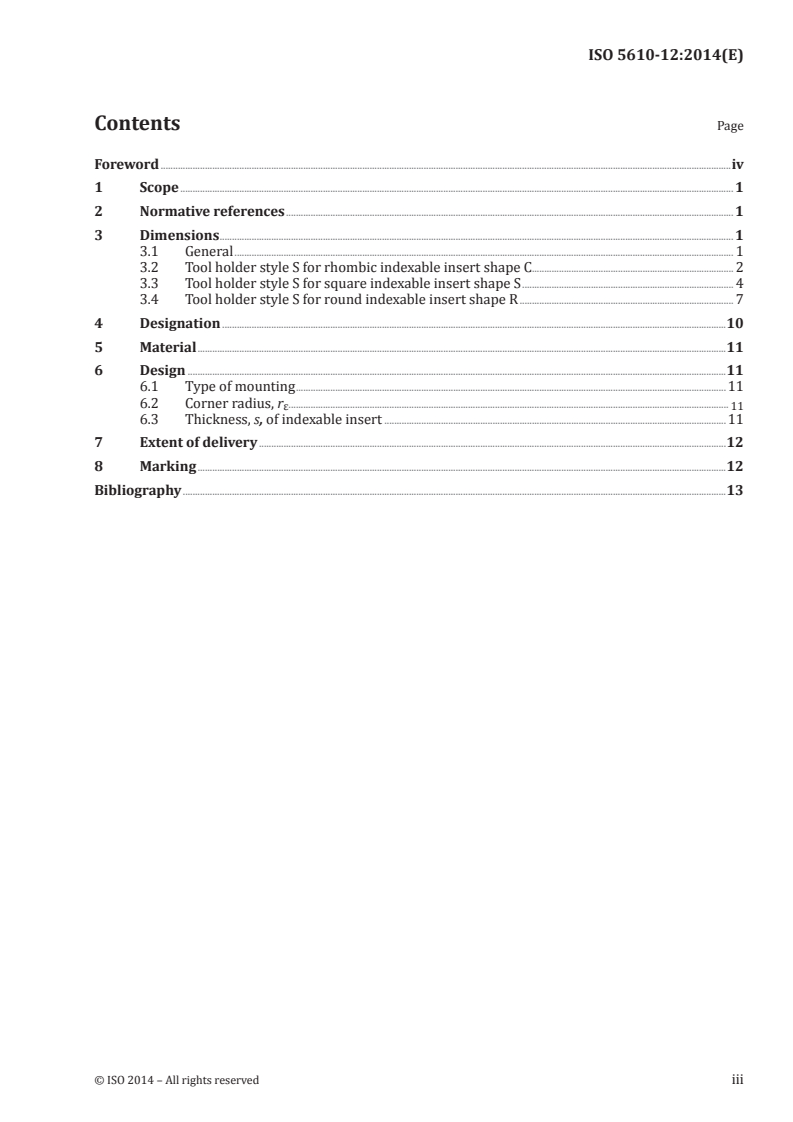

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Dimensions ................................................................................................................................................................................................................. 1

3.1 General ........................................................................................................................................................................................................... 1

3.2 Tool holder style S for rhombic indexable insert shape C.................................................................................. 2

3.3 Tool holder style S for square indexable insert shape S ...................................................................................... 4

3.4 Tool holder style S for round indexable insert shape R ....................................................................................... 7

4 Designation .............................................................................................................................................................................................................10

5 Material .......................................................................................................................................................................................................................11

6 Design ...........................................................................................................................................................................................................................11

6.1 Type of mounting ...............................................................................................................................................................................11

6.2 Corner radius, r ...................................................................................................................................................................................

ε 11

6.3 Thickness, s, of indexable insert ...........................................................................................................................................11

7 Extent of delivery ..............................................................................................................................................................................................12

8 Marking .......................................................................................................................................................................................................................12

Bibliography .............................................................................................................................................................................................................................13

© ISO 2014 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 5610-12:2014(E)

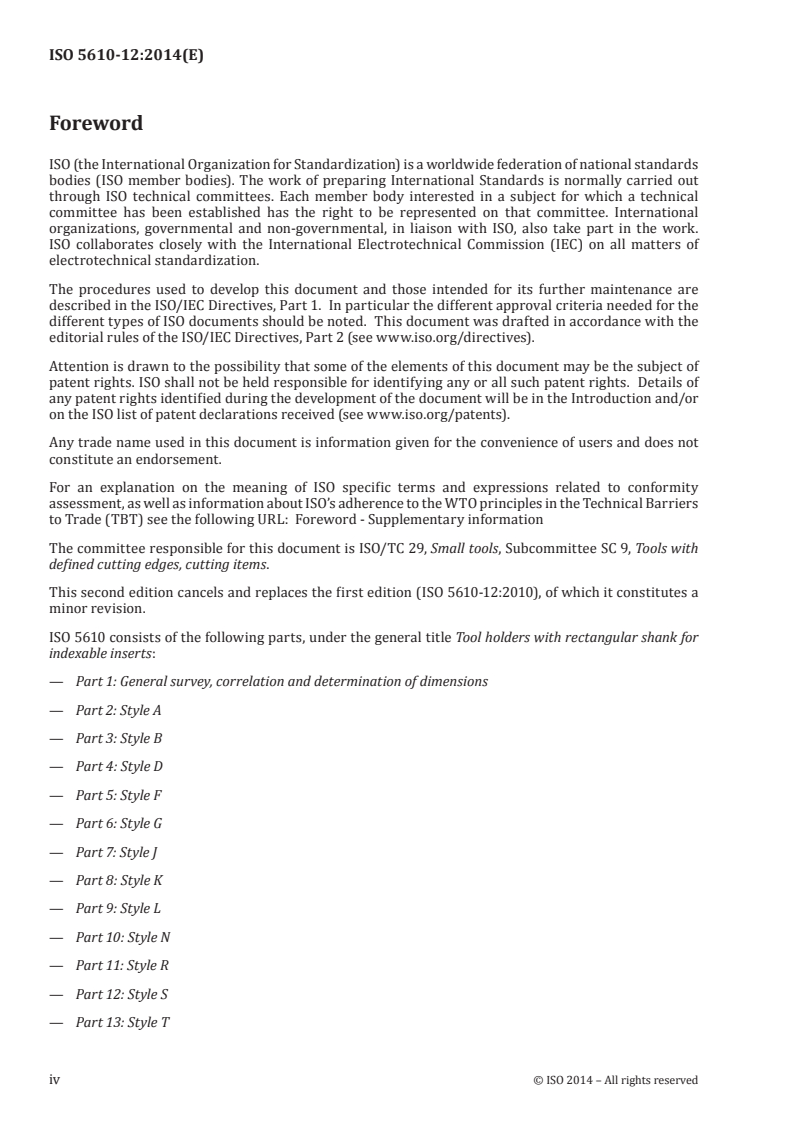

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers

to Trade (TBT) see the following URL: Foreword - Supplementary information

The committee responsible for this document is ISO/TC 29, Small tools, Subcommittee SC 9, Tools with

defined cutting edges, cutting items.

This second edition cancels and replaces the first edition (ISO 5610-12:2010), of which it constitutes a

minor revision.

ISO 5610 consists of the following parts, under the general title Tool holders with rectangular shank for

indexable inserts:
— Part 1: General survey, correlation and determination of dimensions
— Part 2: Style A
— Part 3: Style B
— Part 4: Style D
— Part 5: Style F
— Part 6: Style G
— Part 7: Style J
— Part 8: Style K
— Part 9: Style L
— Part 10: Style N
— Part 11: Style R
— Part 12: Style S
— Part 13: Style T
iv © ISO 2014 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 5610-12:2014(E)
— Part 14: Style H
— Part 15: Style V
© ISO 2014 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 5610-12:2014(E)
Tool holders with rectangular shank for indexable
inserts —
Part 12:
Style S
1 Scope

This part of ISO 5610 specifies tool holders with rectangular shank, style S, i.e. with offset shank and

cutting edge angle κ = 45° for side cutting.

These tool holders are primarily intended for indexable inserts made of hard metal or other cutting

materials to be mounted by clamping and to be used for turning operations.

NOTE The symbols for the dimensions shown in the tables of this part of ISO 5610 and the corresponding

preferred symbols of properties defined in ISO/TS 13399-2 and ISO/TS 13399-3 are given in ISO 5610-1:2014,

Table A.1.
2 Normative references

The following documents, in whole or in part, are normatively referenced in this document and are

indispensable for its application. For dated references, only the edition cited applies. For undated

references, the latest edition of the referenced document (including any amendments) applies.

ISO 5608:2012, Turning and copying tool holders and cartridges for indexable inserts — Designation

ISO 5610-1:2014, Tool holders with rectangular shank for indexable inserts — Part 1: General survey,

correlation and determination of dimensions
3 Dimensions
3.1 General

It is not necessary for tool holders to comply with the pictorial representation; only the dimensions

given shall be observed.
For determination of dimensions h , f, and l , see ISO 5610-1.
1 1
For explanation of the designation code for tool holders, see ISO 5608.

NOTE The values of rake angles and inclination angles shown in the figures are recommended values; they

can vary according to the application.
© ISO 2014 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 5610-12:2014(E)
3.2 Tool holder style S for rhombic indexable insert shape C
Key
Inclination angle, λ .
Rake angle, γ .

NOTE This figure shows a right-hand tool holder (R); left-hand tool holder (L) laterally reversed.

Figure 1 — Tool holder style S for rhombic indexable insert — C
2 © ISO 2014 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 5610-12:2014(E)
Table 1
Dimensions in millimetres
a b
h b l a f h l l s
1 3 2 1 2
a js13 h13 ≈ h13 k16 max
+05,
Symbol
SCSCR 0808 — 06
8 8 6,4 4,2 10 8 60 12 2,38
SCSCL 0808 — 06
SCSCR 1010 — 06
10 10 6,4 4,2 12 10 70 12 2,38
SCSCL 1010 — 06

For the selection of length, l , the dash can be replaced by the dimensions of ISO 5610-1:2014, Table 2. For letter symbols

identifying the tool length, see ISO 5608:2012, Table 6.
Insert thickness without shim, if applicable.
© ISO 2014 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 5610-12:2014(E)
3.3 Tool holder style S for square indexable insert shape S
Key
Inclination angle, λ .
Rake angle, γ .

NOTE This figure shows a right-hand tool holder (R); left-hand tool holder (L) laterally reversed.

Figure 2 — Tool holder style S for square indexable insert — S
4 © ISO 2014 – All rights reserved
---------------------- Page: 9 ----------------------
ISO 5610-12:2014(E)
Table 2
Dimensions in millimetres
a b
h b l a f h l l s
1 3 2 1 2
js13 h13 ≈ +05, h13 k16 max.
Symbol
SSSCR 1212 — 09
3,97
SSSCL 1212 — 09
PSSNR 1212 — 09
12 12 9,525 6,1 16 12 — 32
PSSNL 1212 — 09
3,18
CSSPR 1212 — 09
CSSPL 1212 — 09
SSSCR 1616 — 09
3,97
SSSCL 1616 — 09
PSSNR 1616 — 09
16 16 9,525 6,1 20 16 — 32
PSSNL 1616 — 09
3,18
CSSPR 1616 —
...

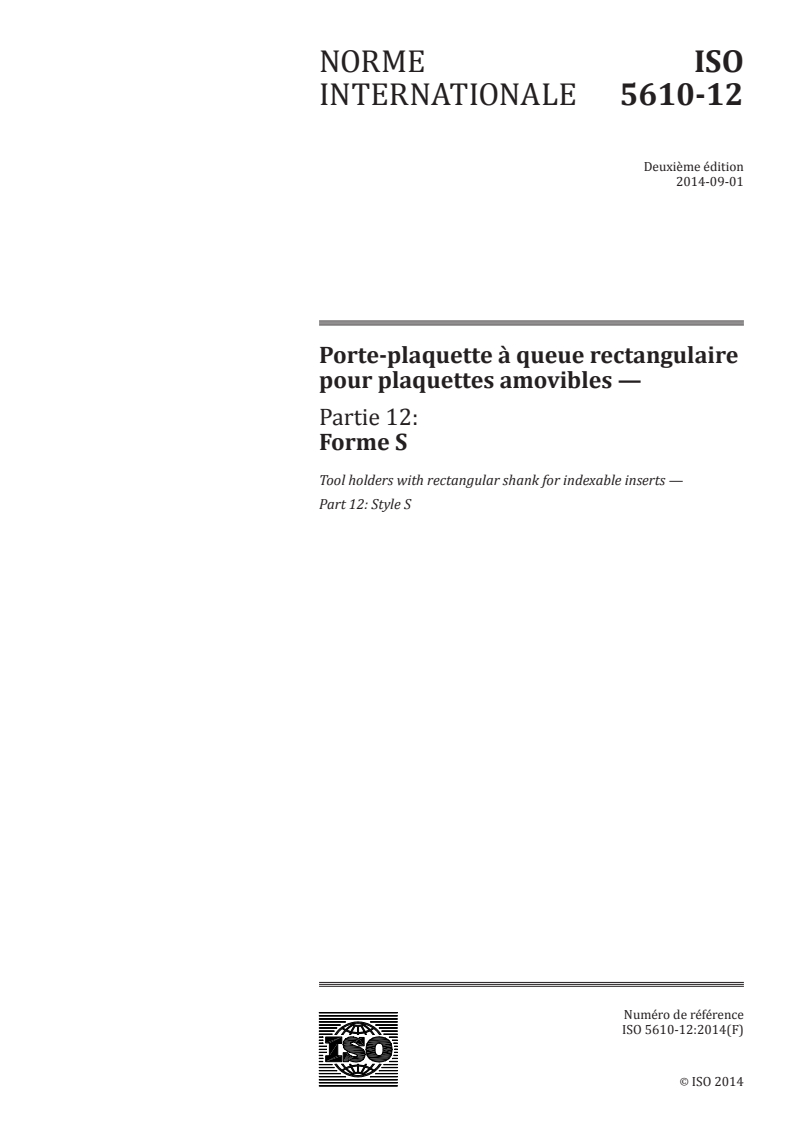

NORME ISO
INTERNATIONALE 5610-12
Deuxième édition
2014-09-01
Porte-plaquette à queue rectangulaire
pour plaquettes amovibles —
Partie 12:
Forme S
Tool holders with rectangular shank for indexable inserts —
Part 12: Style S
Numéro de référence
ISO 5610-12:2014(F)
ISO 2014
---------------------- Page: 1 ----------------------
ISO 5610-12:2014(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 5610-12:2014(F)

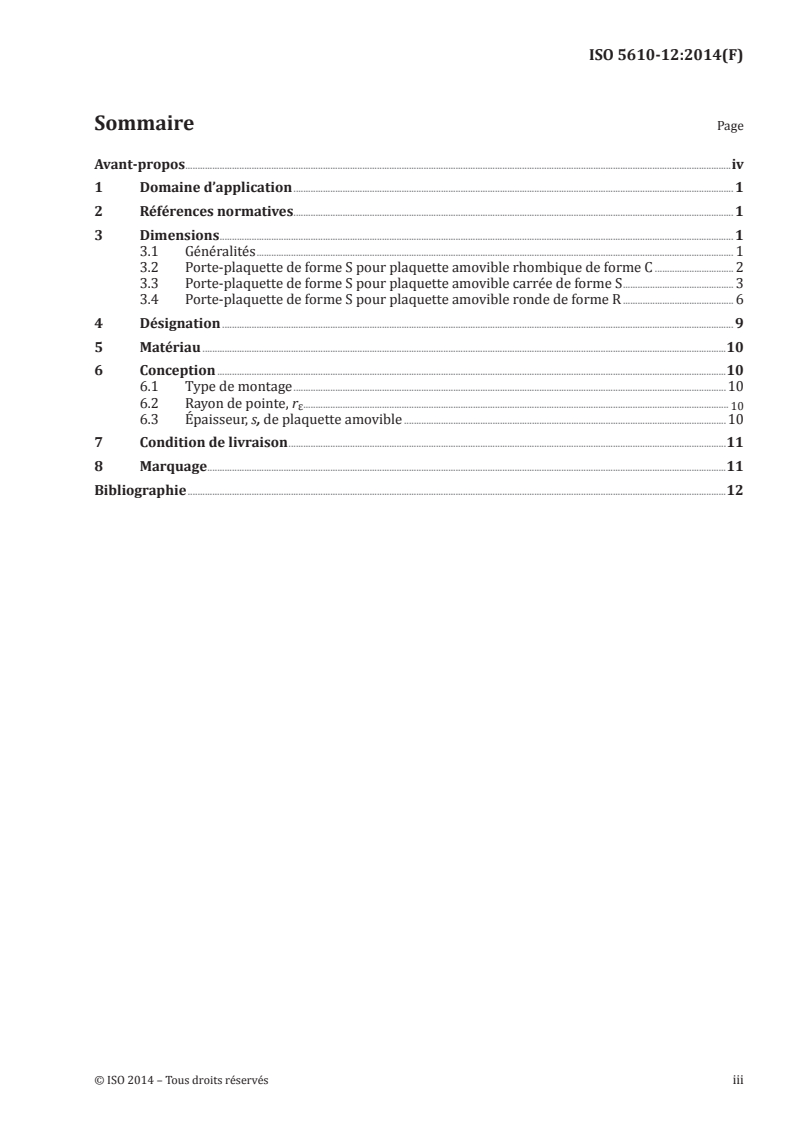

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Dimensions ................................................................................................................................................................................................................. 1

3.1 Généralités .................................................................................................................................................................................................. 1

3.2 Porte-plaquette de forme S pour plaquette amovible rhombique de forme C ................................ 2

3.3 Porte-plaquette de forme S pour plaquette amovible carrée de forme S ............................................. 3

3.4 Porte-plaquette de forme S pour plaquette amovible ronde de forme R ............................................. 6

4 Désignation ................................................................................................................................................................................................................ 9

5 Matériau .....................................................................................................................................................................................................................10

6 Conception ...............................................................................................................................................................................................................10

6.1 Type de montage ................................................................................................................................................................................10

6.2 Rayon de pointe, r .............................................................................................................................................................................

ε 10

6.3 Épaisseur, s, de plaquette amovible ...................................................................................................................................10

7 Condition de livraison ..................................................................................................................................................................................11

8 Marquage ...................................................................................................................................................................................................................11

Bibliographie ...........................................................................................................................................................................................................................12

© ISO 2014 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 5610-12:2014(F)

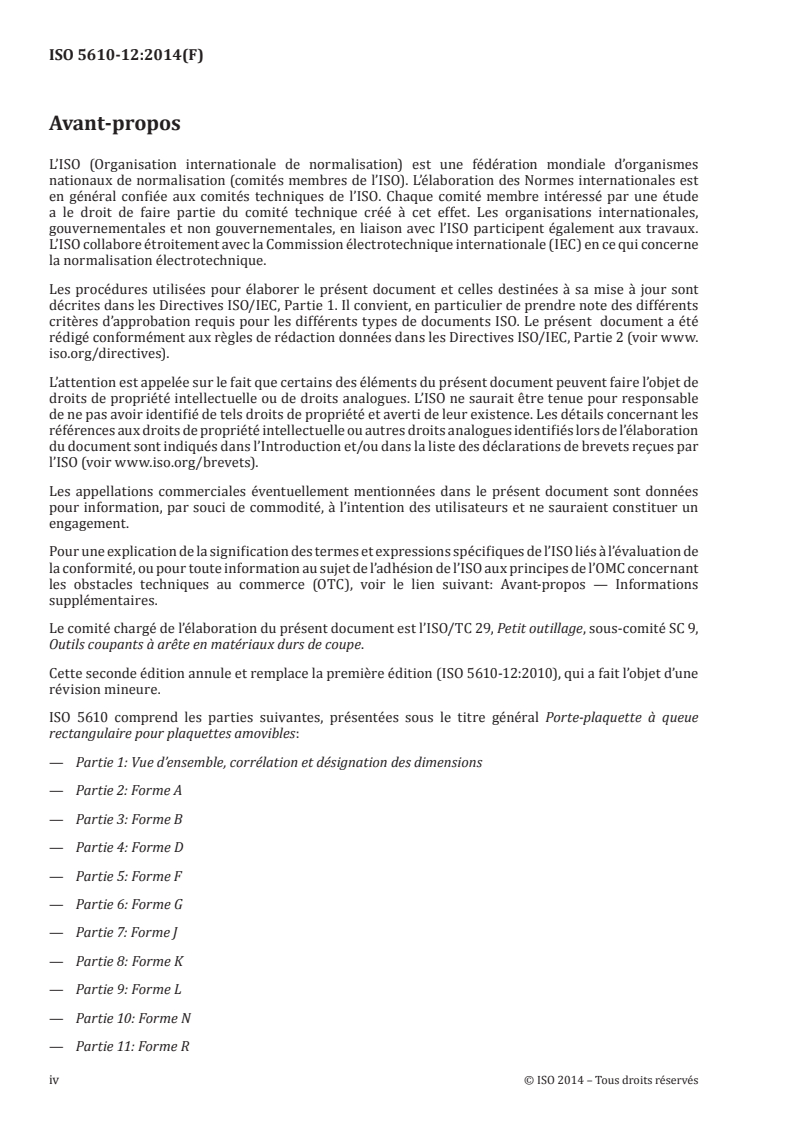

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne

la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration

du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par

l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de

la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant

les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations

supplémentaires.

Le comité chargé de l’élaboration du présent document est l’ISO/TC 29, Petit outillage, sous-comité SC 9,

Outils coupants à arête en matériaux durs de coupe.

Cette seconde édition annule et remplace la première édition (ISO 5610-12:2010), qui a fait l’objet d’une

révision mineure.

ISO 5610 comprend les parties suivantes, présentées sous le titre général Porte-plaquette à queue

rectangulaire pour plaquettes amovibles:
— Partie 1: Vue d’ensemble, corrélation et désignation des dimensions
— Partie 2: Forme A
— Partie 3: Forme B
— Partie 4: Forme D
— Partie 5: Forme F
— Partie 6: Forme G
— Partie 7: Forme J
— Partie 8: Forme K
— Partie 9: Forme L
— Partie 10: Forme N
— Partie 11: Forme R
iv © ISO 2014 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 5610-12:2014(F)
— Partie 12: Forme S
— Partie 13: Forme T
— Partie 14: Forme H
— Partie 15: Forme V
© ISO 2014 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 5610-12:2014(F)
Porte-plaquette à queue rectangulaire pour plaquettes
amovibles —
Partie 12:
Forme S
1 Domaine d’application

La présente partie de l’ISO 5610 s’applique aux porte-plaquette à queue rectangulaire de forme S, c’est à

dire avec queue déportée et angle de direction d’arête κ = 45° pour l’arête latérale.

Ces porte-plaquette sont principalement conçus pour des plaquettes amovibles en matériaux durs ou

autres matériaux coupants à monter avec un dispositif de fixation et à utiliser pour des opérations de

tournage.

NOTE Les symboles des dimensions représentés sur les figures et dans les tableaux de la présente partie de

l’ISO 5610 et les symboles préférés correspondant aux propriétés définies dans l’ISO/TS 13399-2 et l’SO/TS 13399-

3 sont indiqués dans l’ISO 5610-1:2014, Tableau A.1.
2 Références normatives

Les documents de référence suivants sont indispensables pour l’application du présent document. Pour

les références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition

du document de référence s’applique (y compris les éventuels amendements).

ISO 5608:2012, Porte-plaquette de tournage et de copiage et cartouches — Désignation

ISO 5610-1:2014, Porte-plaquette à queue rectangulaire pour plaquettes amovibles — Partie 1: Vue

d’ensemble, corrélation et détermination des dimensions
3 Dimensions
3.1 Généralités

Il n’est pas nécessaire que les porte-plaquette soient conformes à la représentation graphique, seules les

dimensions données doivent être suivies.
Pour la détermination des dimensions h , f et l , voir l’ISO 5610-1.
1 1
Pour l’explication du code de désignation des porte-plaquette, voir l’ISO 5608.

NOTE Les valeurs des angles de coupe et des angles d’inclinaison indiqués sur les figures sont des valeurs

recommandées, elles peuvent varier en fonction de l’application.
© ISO 2014 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 5610-12:2014(F)
3.2 Porte-plaquette de forme S pour plaquette amovible rhombique de forme C
Légende
Angle d’inclinaison d’arête, λ
Angle de coupe latéral, γ

NOTE La présente figure illustre un porte-plaquette coupe à droite (R); un porte-plaquette coupe à gauche

(L) inversé latéralement.
Figure 1 — Porte-plaquette de forme S pour plaquette amovible rhombique (C)
Tableau 1
Dimensions en millimètres
a b
h b l a f h l l s
1 3 2 1 2
Symbole
js13 h13 ≈ h13 k16 max
SCSCR 0808 — 06
8 8 6,4 4,2 10 8 60 12 2,38
SCSCL 0808 — 06
SCSCR 1010 — 06
10 10 6,4 4,2 12 10 70 12 2,38
SCSCL 1010 — 06

Pour le choix de la longueur, l , le tiret peut être remplacé par les dimensions de l’ISO 5610-1:2014, Tableau 2. Pour les

lettres caractéristiques identifiant la longueur de l’outil, voir l’ISO 5608:2012, Tableau 6.

Épaisseur de la plaquette sans cale, si elle existe.
2 © ISO 2014 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 5610-12:2014(F)
3.3 Porte-plaquette de forme S pour plaquette amovible carrée de forme S
Légende
Angle d’inclinaison d’arête, λ
Angle de coupe latéral, γ

NOTE La présente figure illustre un porte-plaquette coupe à droite (R); un porte-plaquette coupe à gauche

(L) inversé latéralement.
© ISO 2014 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 5610-12:2014(F)
Figure 2 — Porte-plaquette de forme S pour plaquette amovible carrée (C)
Table 2
Dimensions en millimètres
a b
h b l a f h l l s
1 3 2 1 2
Symbole
js13 h13 ≈ h13 k16 max.
SSSCR 1212 — 09
3,97
SSSCL 1212 — 09
PSSNR 1212 — 09
12 12 9,525 6,1 16 12 — 32
PSSNL 1212 — 09
3,18
CSSPR 1212 — 09
CSSPL 1212 — 09
SSSCR 1616 — 09
3,97
SSSCL 1616 — 09
PSSNR 1616 — 09
16 16 9,525 6,1 20 16 — 32
PSSNL 1616 — 09
3,18
CSSPR 1616 — 09
CSSPL 1616 — 09
SSSCR 1616 — 12
SSSCL 1616 — 12
4,76
PSSNR 1616 — 12
16 16 12,7 8,3 20 16 — 36
PSSNL 1616 — 12
CSSPR 1616 — 12
3,18
CSSPL 1616 — 12
SSSCR 2020 — 12
SSSCL 2020 — 12
4,76
PSSNR 2020 — 12
20 20 12,7 8,3 25 20 — 36
PSSNL 2020 — 12
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
