Paper and board -- Determination of grammage

This document specifies a method for determining the grammage of paper and board.

Papier et carton -- Détermination du grammage

Le présent document spécifie une méthode de détermination du grammage du papier et du carton.

General Information

Status
Published
Publication Date
24-Nov-2019
Current Stage
6060 - International Standard published
Start Date
30-Oct-2019
Completion Date
25-Nov-2019
Ref Project

RELATIONS

Buy Standard

Standard
ISO 536:2019 - Paper and board -- Determination of grammage
English language
8 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 536:2019 - Papier et carton -- Détermination du grammage
French language
8 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 536
Fourth edition
2019-11
Paper and board — Determination of
grammage
Papier et carton — Détermination du grammage
Reference number
ISO 536:2019(E)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 536:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 536:2019(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Principle ........................................................................................................................................................................................................................ 1

5 Apparatus ..................................................................................................................................................................................................................... 1

6 Sampling ........................................................................................................................................................................................................................ 2

7 Conditioning .............................................................................................................................................................................................................. 2

8 Procedure..................................................................................................................................................................................................................... 2

9 Calculation and expression of results ............................................................................................................................................. 3

10 Test report ................................................................................................................................................................................................................... 3

Annex A (normative) Determination of grammage on an “oven-dry” and “as-taken” basis .......................5

Annex B (informative) Precision ............................................................................................................................................................................... 6

Bibliography ................................................................................................................................................................................................................................ 8

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 536:2019(E)

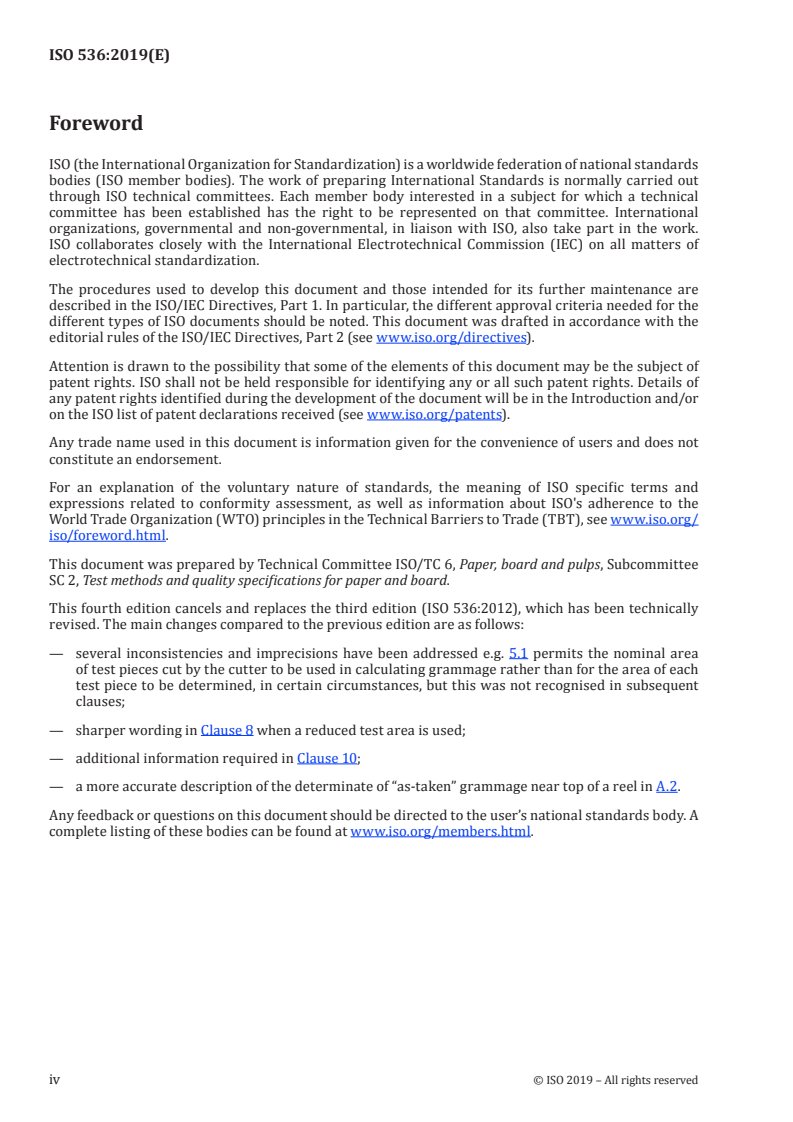

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 6, Paper, board and pulps, Subcommittee

SC 2, Test methods and quality specifications for paper and board.

This fourth edition cancels and replaces the third edition (ISO 536:2012), which has been technically

revised. The main changes compared to the previous edition are as follows:

— several inconsistencies and imprecisions have been addressed e.g. 5.1 permits the nominal area

of test pieces cut by the cutter to be used in calculating grammage rather than for the area of each

test piece to be determined, in certain circumstances, but this was not recognised in subsequent

clauses;
— sharper wording in Clause 8 when a reduced test area is used;
— additional information required in Clause 10;

— a more accurate description of the determinate of “as-taken” grammage near top of a reel in A.2.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 536:2019(E)
Paper and board — Determination of grammage
1 Scope

This document specifies a method for determining the grammage of paper and board.

2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 186, Paper and board — Sampling to determine average quality

ISO 187, Paper, board and pulps — Standard atmosphere for conditioning and testing and procedure for

monitoring the atmosphere and conditioning of samples

ISO 287, Paper and board — Determination of moisture content of a lot — Oven-drying method

3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
grammage
mass per unit area
mass of a unit area of paper or board determined by a specific method of test
Note 1 to entry: Grammage is expressed in grams per square metre.
4 Principle

The area of the test pieces and their masses are determined and the grammage is calculated.

For details regarding the test method precision, see Annex B.
5 Apparatus

5.1 Cutting device, capable of repeatedly cleanly cutting test pieces to within ±1,0 % of the same

nominal area, for most paper and board products. This shall be checked frequently by measurement.

Provided that the above accuracy is attained, the nominal area shall be used for calculating grammage.

With certain types of paper and board it will be found, after carrying out this determination of area,

that test pieces cannot be cut to within ±1,0 % of the nominal area. In such instances the dimensions of

each test piece shall be determined to the nearest 0,5 mm and its area calculated.

© ISO 2019 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 536:2019(E)

5.2 Balance, sufficiently accurate, over the range of mass for which it is used, to measure the test piece

mass to within 0,5 % of the actual mass. It shall be sensitive enough to detect a change of ±0,2 % in the

mass to be weighed and, if the balance is of the direct-reading type, it shall be graduated so that readings

may be taken to this degree of accuracy.

5.3 Special sheet-weighing balances, designed to weigh test pieces of a given size and which indicate

grammage directly, may be used, pr
...

NORME ISO
INTERNATIONALE 536
Quatrième édition
2019-11
Papier et carton — Détermination du
grammage
Paper and board — Determination of grammage
Numéro de référence
ISO 536:2019(F)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 536:2019(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 536:2019(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Principe .......................................................................................................................................................................................................................... 1

5 Appareillage .............................................................................................................................................................................................................. 1

6 Échantillonnage ..................................................................................................................................................................................................... 2

7 Conditionnement ................................................................................................................................................................................................. 2

8 Mode opératoire.................................................................................................................................................................................................... 2

9 Calcul et expression des résultats ...................................................................................................................................................... 3

10 Rapport d’essai ....................................................................................................................................................................................................... 3

Annexe A (normative) Détermination du grammage sur la base «sec à l’étuve» et du

grammage «tel quel» ........................................................................................................................................................................................ 5

Annexe B (informative) Fidélité................................................................................................................................................................................. 6

Bibliographie .............................................................................................................................................................................................................................. 8

© ISO 2019 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 536:2019(F)

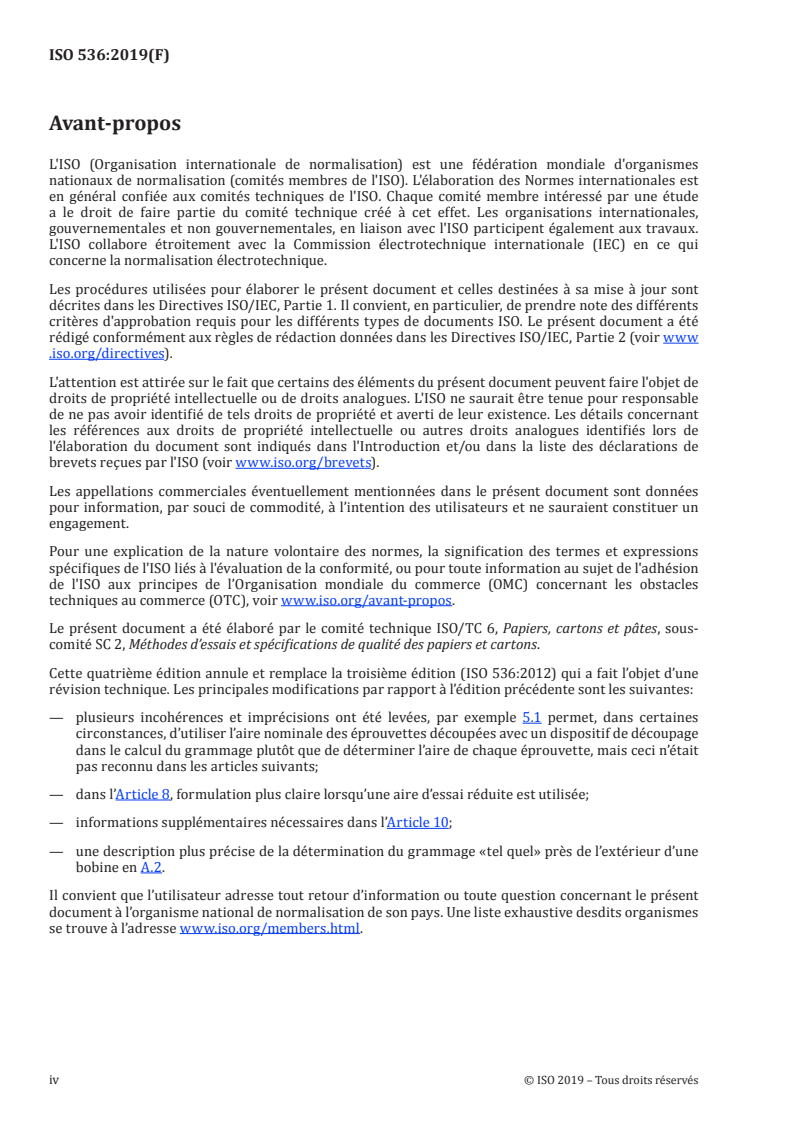

Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 6, Papiers, cartons et pâtes, sous-

comité SC 2, Méthodes d’essais et spécifications de qualité des papiers et cartons.

Cette quatrième édition annule et remplace la troisième édition (ISO 536:2012) qui a fait l’objet d’une

révision technique. Les principales modifications par rapport à l’édition précédente sont les suivantes:

— plusieurs incohérences et imprécisions ont été levées, par exemple 5.1 permet, dans certaines

circonstances, d’utiliser l’aire nominale des éprouvettes découpées avec un dispositif de découpage

dans le calcul du grammage plutôt que de déterminer l’aire de chaque éprouvette, mais ceci n’était

pas reconnu dans les articles suivants;

— dans l’Article 8, formulation plus claire lorsqu’une aire d’essai réduite est utilisée;

— informations supplémentaires nécessaires dans l’Article 10;

— une description plus précise de la détermination du grammage «tel quel» près de l’extérieur d’une

bobine en A.2.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ members .html.
iv © ISO 2019 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 536:2019(F)
Papier et carton — Détermination du grammage
1 Domaine d’application

Le présent document spécifie une méthode de détermination du grammage du papier et du carton.

2 Références normatives

Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur

contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.

Pour les références non datées, la dernière édition du document de référence s'applique (y compris les

éventuels amendements).
ISO 186, Papier et carton — Échantillonnage pour déterminer la qualité moyenne

ISO 187, Papier, carton et pâtes — Atmosphère normale de conditionnement et d'essai et méthode de

surveillance de l'atmosphère et de conditionnement des échantillons

ISO 287, Papier et carton — Détermination de la teneur en humidité d'un lot — Méthode par séchage à l'étuve

3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
3.1
grammage
masse surfacique

masse d’une unité d’aire du papier ou du carton, déterminée par une méthode d’essai spécifique

Note 1 à l'article: Le grammage est exprimé en grammes par mètre carré.
4 Principe

La surface et la masse des éprouvettes sont déterminées et le grammage est calculé.

Pour en savoir plus sur la fidélité de la méthode d’essai, voir l’Annexe B.
5 Appareillage

5.1 Dispositif de découpage, permettant de répéter une découpe propre des éprouvettes à 1,0 % près

de l’aire nominale, pour la plupart des produits en papier et en carton. Cette exactitude de découpage

doit être fréquemment contrôlée par mesurage; et, si elle est atteinte, l’aire nominale doit être utilisée

pour calculer le grammage.

Avec certains types de papier et de carton, on trouvera, après avoir effectué la détermination de cette

surface, que les éprouvettes ne peuvent pas être découpées à 1,0 % près de l’aire nominale. Dans de tels

© ISO 2019 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 536:2019(F)

cas, les dimensions de chaque éprouvette doivent être déterminées à 0,5 mm près, puis son aire doit

être calculée.

5.2 Balance, suffisamment précise sur toute la gamme des masses pour lesquelles elle est utilisée,

pour effectuer la pesée des éprouvettes à 0,5 % de la masse réelle. Sa sensibilité doit permettre de déceler

une variation de ± 0,2 % de la masse à peser et, si les lectures sont directes, la balance doit être graduée

de sorte que les lectures puissent être faites avec cette exactitude.

5.3 Des balances spéciales de type peseur de feuilles destinées à peser des éprouvettes d’aire

déterminée et indiquant directement le grammage pe
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
