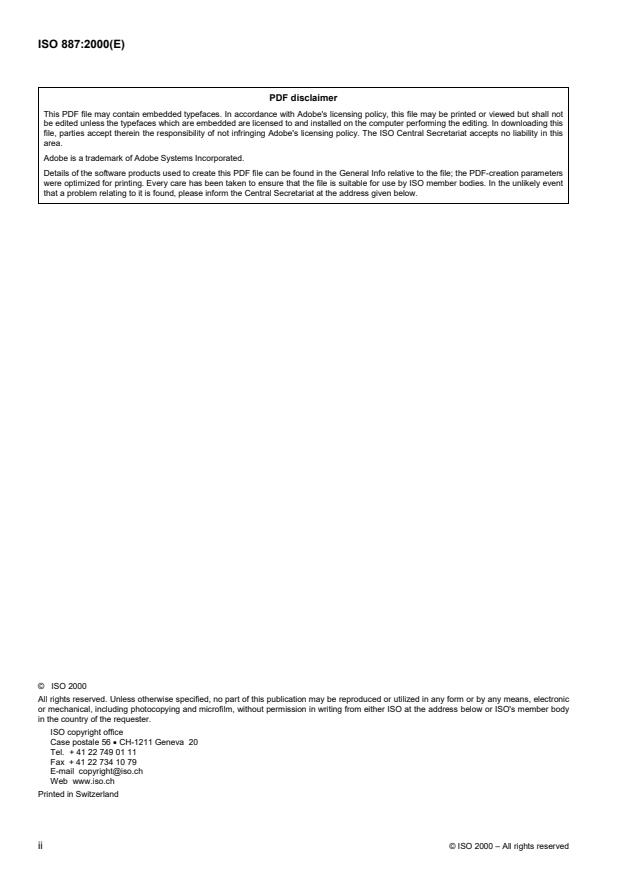

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2000
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 734 10 79
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2000 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 887:2000(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this International Standard may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 887 was prepared by Technical Committee ISO/TC 2, Fasteners.
This second edition cancels and replaces the first edition (ISO 887:1983), which has been technically revised.
Annex A of this International Standard is for information only.
© ISO 2000 – All rights reserved iii
---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD ISO 887:2000(E)
Plain washers for metric bolts, screws and nuts for general
purposes — General plan
1 Scope
This International Standard specifies the full range of the nominal dimensions of product-grade-A and -C plain
washers for general-purpose bolts, screws and nuts of nominal thread diameters ranging from 1 mm to 150 mm
inclusive.
This International Standard is not applicable to washers for screw and washer assemblies in relation to hole
diameters and thicknesses.
Information on the use of plain washers is given in annex A.
2 Normative reference
The following normative document contains provisions which, through reference in this text, constitute provisions of
this International Standard. For dated references, subsequent amendments to, or revisions of, any of these
publications do not apply. However, parties to agreements based on this International Standard are encouraged to
investigate the possibility of applying the most recent edition of the normative document indicated below. For
undated references, the latest edition of the normative document referred to applies. Members of ISO and IEC
maintain registers of currently valid International Standards.
ISO 273:1979, Fasteners — Clearance holes for bolts and screws.
3 Clearance holes
The clearance hole diameters d for washers (see Figure 1) shall be chosen in accordance with those specified in
1
ISO 273, as follows:
� fine series for washers of product grade A and with a nominal thickness of less than 6 mm, i.e. for nominal
sizes < 39 mm;
� medium series for washers of product grade A with a nominal thickness equal to or greater than 6 mm, i.e. for
nominal sizesW 39 mm and for washers of product grade C.
NOTE The tolerances for clearance holes given in ISO 273 for information are not applicable to plain washers of product
grades A and C; see clause 6.
© ISO 2000 – All rights reserved 1
---------------------- Page: 4 ----------------------
ISO 887:2000(E)
4 Outside diameters
The outside diameters d for washers (see Figure 1) shall be chosen from the values given in Table 1.
2
Table 1 — Dimensions d
2
Values in millimetres
2,5 8 18 39 80 125 185
3 9 20 44 85 135 200
3,5 10 22 50 92 140 210
4 11 24 56 98 145 220
4,5 12 28 60 105 160 230
5 14 30 66 110 165 240
6 15 34 72 115 175 250
7 16 37 78 120 180
5 Thicknesses
The washer thicknesses h (see
...
