ISO 2551:2020

Textile floor coverings and textile floor coverings in tile form - Determination of dimensional changes due to the effects of varied water and heat conditions and distortion out of plane

This document specifies a procedure for the determination of the dimensional changes and distortion out of plane likely to take place when textile floor coverings and tiles are subjected to varied water and heat conditions. The method is applicable to all textile floor coverings and textile floor coverings in tile form.

Revêtements de sol textiles et revêtements de sol textiles sous forme de dalles — Détermination des variations dimensionnelles dues aux effets de diverses conditions de mouillage et de chaleur et de la déformation hors plan

Le présent document spécifie un mode opératoire pour la détermination des variations dimensionnelles et de la déformation hors plan susceptibles de survenir lorsque des dalles et des revêtements de sol textiles sont soumis à diverses conditions de mouillage et de chaleur. La méthode est applicable à tous les revêtements de sol textiles et revêtements de sols textiles sous forme de dalles.

General Information

• Status: Published
• Publication Date: 11-May-2020
• ICS: 59.080.60 - Textile floor coverings
• ICS: 97.150 - Floor coverings
• Technical Committee: ISO/TC 219 - Floor coverings
• Drafting Committee: ISO/TC 219/WG 1 - Textile floor coverings
• Current Stage: 9060 - Close of review
• Completion Date: 02-Dec-2030

Relations

• Revises: ISO 2551:1981 - Machine-made textile floor coverings - Determination of dimensional changes due to the effects of varied water and heat conditions
• Effective Date: 23-Apr-2016

Overview

ISO 2551:2020 specifies a standardized procedure for determining dimensional changes and distortion out of plane that can occur when textile floor coverings and textile floor coverings in tile form are exposed to varied water and heat conditions. The method applies to all textile floor coverings and tile formats and is intended to provide reproducible data for quality control, compliance assessment and product development.

Key elements of the standard include sampling and specimen preparation, conditioning in a normal test atmosphere, defined heat and water exposures, and precise measurement of planar dimension changes and vertical distortion.

Key Topics

• Scope and applicability: Test method applies to all textile floor coverings and tiles (ISO 2551:2020).
• Sampling: Follow ISO 1957 for selection and sampling of specimens. Minimum: three specimens for each test series.
  • For broadloom coverings: at least three specimens of minimum size 250 mm × 250 mm.
  • For tiles ≤ 500 mm: use at least three tiles as delivered; tiles > 500 mm must be cut to specimens ≤ 500 mm × 500 mm.
• Conditioning: Condition specimens in the normal textile atmosphere per ISO 139 for at least 48 h or until mass is constant.
• Apparatus and accuracy:
  • Planar dimension measurements with instruments accurate to 0.05 mm (e.g., calipers, optical table).
  • Vertical (out-of-plane) measurements with accuracy to 0.5 mm.
  • Support plates, rigid plates and reference points as described to ensure flatness and repeatability.
• Test sequence:
  • Drying in a ventilated oven at 60 °C ± 2 °C for 2 h (and a separate 24 h exposure where required).
  • Immersion in water at 20 °C ± 2 °C for 2 h, with careful blotting before measurement.
  • Reconditioning in the normal atmosphere for 48 h (or until mass constant) and final measurements.
• Results expression: Planar stability is given as the percentage change to 0.1% using the standard percentage formula; results indicate elongation (+) or shrinkage (−). Out-of-plane distortion is reported as the maximum vertical deviation measured after conditioning.

Applications

• Quality control and batch verification for manufacturers and suppliers.
• Product development to compare constructions, backing systems and yarn/treatment effects on stability.
• Installation guidance and dimensional tolerances for specifiers and installers.
• Complaint investigation where dimensional change or edge curl is alleged.

Related Standards

• ISO 139 - Textile conditioning and test atmospheres (referenced for specimen conditioning).
• ISO 1957 - Machine-made textile floor coverings: selection and sampling of specimens (referenced for sampling).
• Developed by ISO/TC 219 (Floor coverings).

This standard provides a practical, repeatable test protocol for measuring dimensional stability and distortion of textile floor coverings and tiles under controlled heat and wetting cycles, supporting conformity assessment and informed product decisions.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 2551
Second edition
2020-05
Textile floor coverings and textile floor
coverings in tile form — Determination
of dimensional changes due to the
effects of varied water and heat
conditions and distortion out of plane
Revêtements de sol textiles et revêtements de sol textiles sous forme
de dalles – Détermination de la variation des dimensions et de
l'incurvation due aux effets de diverses conditions de mouillage et
de chaleur
Reference number
©
ISO 2020
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Apparatus . 1
5 Sampling and preparation of specimens . 2
5.1 For textiles floor coverings . 2
5.1.1 Sampling. 2
5.1.2 Number and dimensions . 2
5.2 For tiles . 2
5.2.1 Tiles of dimensions ≤ 500 mm . 2
5.2.2 Tiles of dimensions > 500 mm . 2
6 Conditioning . 2
7 Test procedure . 3
7.1 Initial measurements for textile floor coverings . 3
7.1.1 Distortion out of plane . 3
7.1.2 Dimensional stability . 3
7.2 Initial measurements for tiles . 3
7.2.1 Distortion out of plane . 3
7.2.2 Dimensional stability . 3
7.3 Measurements for textile floor coverings and tiles subjected to varied water and
heat conditions . 3
8 Expression of results . 4
8.1 Dimensional stability . 4
8.2 Distortion out of plane . 4
9 Test report . 4
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to
the World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see
www .iso .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 219, Floor coverings.
This second edition cancels and replaces the first edition (ISO 2551:1981), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— the scope has been expanded to include the testing of textile floor covering tiles and the determination
of distortion out of plane.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved

INTERNATIONAL STANDARD ISO 2551:2020(E)
Textile floor coverings and textile floor coverings in tile
form — Determination of dimensional changes due to the
effects of varied water and heat conditions and distortion
out of plane
1 Scope
This document specifies a procedure for the determination of the dimensional changes and distortion
out of plane likely to take place when textile floor coverings and tiles are subjected to varied water and
heat conditions.
The method is applicable to all textile floor coverings and textile floor coverings in tile form.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitu
...

NORME ISO
INTERNATIONALE 2551
Deuxième édition
2020-05
Revêtements de sol textiles et
revêtements de sol textiles sous
forme de dalles — Détermination
des variations dimensionnelles dues
aux effets de diverses conditions
de mouillage et de chaleur et de la
déformation hors plan
Textile floor coverings and textile floor coverings in tile form —
Determination of dimensional changes due to the effects of varied
water and heat conditions and distortion out of plane
Numéro de référence

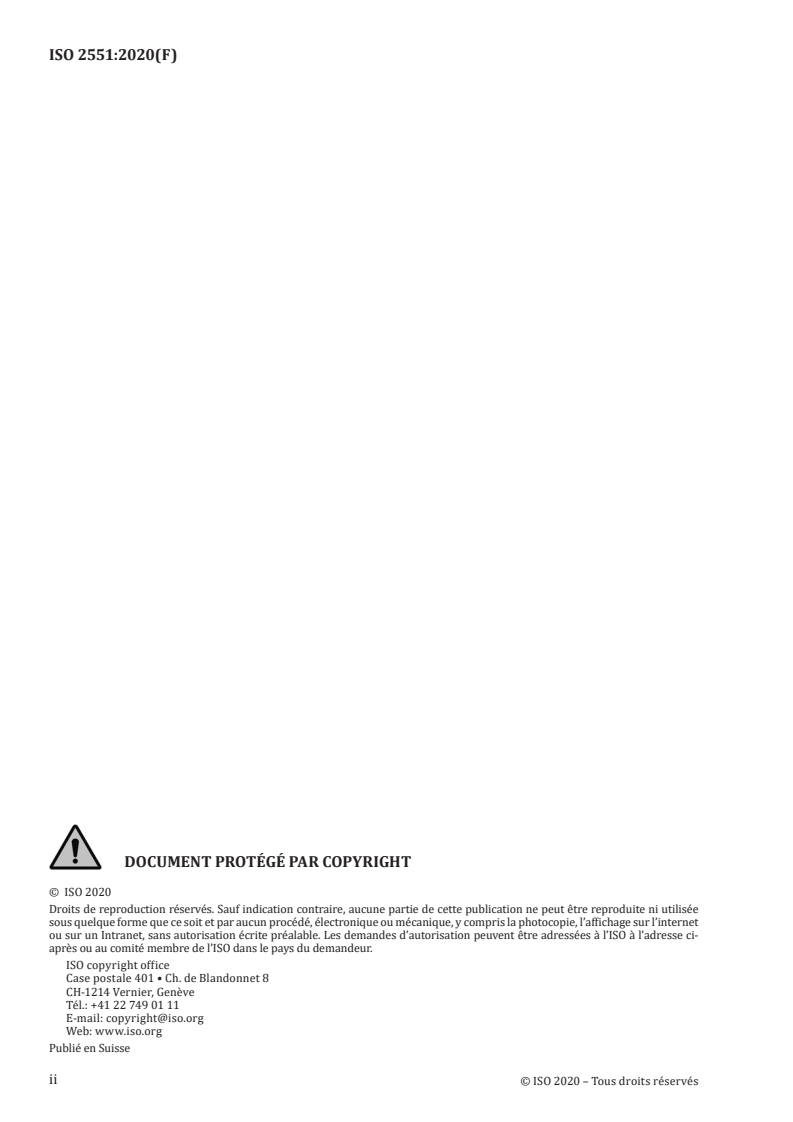

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur l’internet
ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à l’adresse ci-
après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii
Sommaire Page
Avant-propos .iv
1 Domaine d'application .1
2 Références normatives .1
3 Termes et définitions . 1
4 Appareillage . 2
5 Échantillonnage et préparation des éprouvettes . 2
5.1 Pour les revêtements de sol textiles . 2
5.1.1 Échantillonnage. 2
5.1.2 Nombre et dimensions . 2
5.2 Pour les dalles. 2
5.2.1 Dalles de dimensions ≤ 500 mm . 2
5.2.2 Dalles de dimensions > 500 mm . 3
6 Conditionnement .3
7 Mode opératoire d'essai . 3
7.1 Mesurages initiaux pour les revêtements de sol textiles . 3
7.1.1 Déformation hors plan . 3
7.1.2 Stabilité dimensionnelle . 3
7.2 Mesurages initiaux pour les dalles . 3
7.2.1 Déformation hors plan . 3
7.2.2 Stabilité dimensionnelle . 3
7.3 Mesurages pour les revêtements de sol textiles et les dalles soumis à diverses
conditions de mouillage et de chaleur . 4
8 Expression des résultats . 4
8.1 Stabilité dimensionnelle . . 4
8.2 Déformation hors plan . 5
9 Rapport d’essai . 5
iii

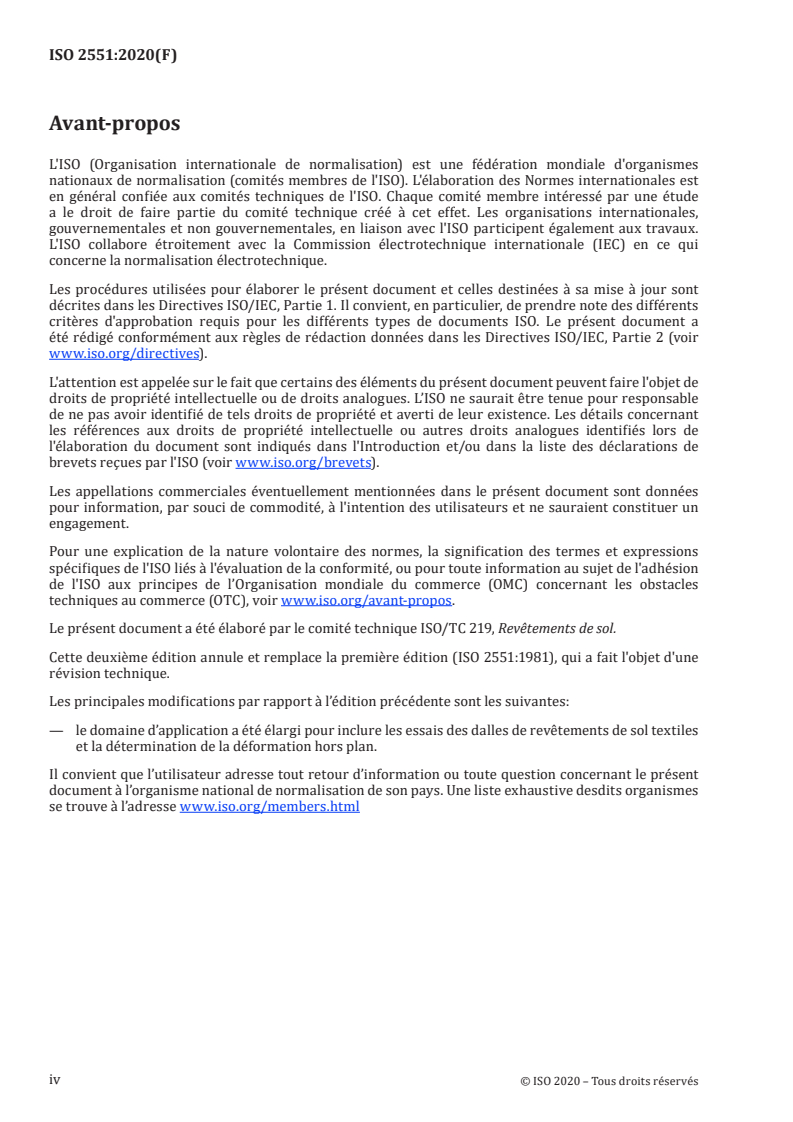

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a
été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir
www.iso.org/directives).
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l'intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www.iso.org/avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 219, Revêtements de sol.
Cette deuxième édition annule et remplace la première édition (ISO 2551:1981), qui a fait l'objet d'une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— le domaine d’application a été élargi pour inclure les essais des dalles de revêtements de sol textiles
et la détermination de la déformation hors plan.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www.iso.org/members.html
iv
NORME INTERNATIONALE ISO 2551:2020(F)
Revêtements de sol textiles et revêtements de sol textiles
sous forme de dalles — Détermination des variations
dimensionnelles dues aux effets de diverses conditions de
mouillage et de chaleur et de la déformation hors plan
1 Domaine d'application
Le présent document spécifie un mode opératoire pour la détermination des variations dimensionnelles
et de la déformation hors plan susceptibles de survenir lorsque des dalles et des revêtements de sol
textiles sont soumis à diverses conditions de mouillage et de chaleur.
La méthode est applicable à tous les revêtements de sol textiles et revêtements de sols textiles sous
forme de dalles.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s'applique (y compris les
éventuels amendements).
ISO 139, Textiles — Atmosphères normales de conditionnement et d’essai
ISO 1957, Revêtements de sol textiles fabriqués à la machi
...
