INTERNATIONAL ISO
STANDARD 3994
Fourth edition
2014-08-15
Plastics hoses — Helical-
thermoplastic-reinforced
thermoplastics hoses for suction and
discharge of aqueous materials —
Specification
Tuyaux en plastiques — Tuyaux thermoplastiques à renforcement
thermoplastique en spirale pour aspiration et refoulement de
matières aqueuses — Spécifications
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Classification . 2
5 Materials and construction . 2
6 Dimensions and tolerances . 2
6.1 Nominal bores, inside diameters and tolerances . 2
6.2 Length tolerances . 2
7 Performance requirements . 3
7.1 Hydrostatic testing at 23 °C ± 2 °C . 3
7.2 Hydrostatic testing at 55 °C ± 2 °C . 4
7.3 Maximum working pressure . 4
7.4 Tensile test . 5
7.5 Vacuum test . 5
7.6 Reinforcement fracture test . 5
7.7 Minimum bend radius . 6
7.8 Cold-bend radius . 6
7.9 Loss in mass on heating . 6
7.10 Exposure to xenon-arc lamp. 7
8 Type, routine and production testing . 7
9 Marking . 7
10 Recommendations for packing and storage . 7
11 Test report/certificate . 7
Annex A (normative) Tensile test . 8
Annex B (normative) Vacuum test .10
Annex C (normative) Reinforcement fracture test .11
Annex D (normative) Type and routine tests .13
Annex E (informative) Recommended tests for production testing .14
Bibliography .15
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 45, Rubber and rubber products, Subcommittee SC 1,
Rubber and plastics hoses and hose assemblies.
This fourth edition cancels and replaces the third edition (ISO 3994:2007), which has been technically
revised.
iv © ISO 2014 – All rights reserved
Introduction
This International Standard has been prepared to provide minimum acceptable requirements for
the satisfactory performance of polymer-reinforced thermoplastics hoses for suction and discharge
applications, conveying water, weak aqueous chemical solutions and abrasive solids and slurries.
If there is a special requirement for resistance to deleterious chemicals, this is a matter for agreement
between the supplier and the purchaser.
INTERNATIONAL STANDARD ISO 3994:2014(E)
Plastics hoses — Helical-thermoplastic-reinforced
thermoplastics hoses for suction and discharge of aqueous
materials — Specification
WARNING — Persons using this International Standard should be familiar with normal laboratory
practice. This International Standard does not purport to address all of the safety problems, if
any, associated with its use. It is the responsibility of the user to establish appropriate health and
safety practices and to ensure compliance with any national regulatory conditions.
1 Scope
This International Standard specifies the requirements for three types of helical-thermoplastic-
reinforced thermoplastics hoses for suction and discharge of water, weak aqueous chemical solutions
and abrasive solids and slurries, for use in the ambient temperature range from −10 °C to 55 °C.
The three types of hose are for light-, medium- and heavy-duty applications.
The types of hoses covered in this International Standard are not intended for use with flammable or
combustible materials, nor with aromatic solvents.
NOTE Hoses of a similar construction for suction and discharge for fire-fighting are specified in ISO 14557.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 37, Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties
ISO 176:2005, Plastics — Determination of loss of plasticizers — Activated carbon method
ISO 1307, Rubber and plastics hoses — Hose sizes, minimum and maximum inside diameters, and tolerances
on cut-to-length hoses
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 10619-1, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness — Part 1:
Bending tests at ambient temperature
ISO 10619-2, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness — Part 2:
Bending tests at sub-ambient temperatures
ISO 30013, Rubber and plastics hoses — Methods of exposure to laboratory light sources — Determination
of changes in colour, appearance and other physical properties
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
4 Classification
Three types of hoses are specified, related to the maximum working pressure and suction pressure (see
Tables 4 and 5):
— type 1: light-duty service;
— type 2: medium-duty service;
— type 3: heavy-duty service.
All types are designed to operate in the ambient temperature range −10 °C to 55 °C.
5 Materials and construction
The hoses shall be as uniform as commercially practicable in colour and other physical properties.
They shall consist of a flexible thermoplastics material supported within the material by a helix of
thermoplastic material of a similar compatible property. The reinforcing and flexible components of the
wall shall be fused together and free from visible cracks, porosity, foreign inclusions or other defects
such as are liable to cause failure of the hose in service.
6 Dimensions and tolerances
6.1 Nominal bores, inside diameters and tolerances
The inside diameters and tolerances of hoses of different nominal bores shall meet the requirements
given in Table 1.
6.2 Length tolerances
The tolerances on cut lengths shall be in accordance with ISO 1307.
2 © ISO 2014 – All rights reserved
Table 1 — Nominal bores, inside diameters and tolerances
Nominal bore Inside diameter Tolerances for Tolerances for
types 1 and 2 type 3
mm mm mm
12,5 12,5 ±0,75 —
16 16 ±0,75 —
19 19 ±0,75 —
20 20 ±0,75 —
25 25 ±1,25 ±1,25
32 32 ±1,25 ±1,25
38 38 ±1,25 ±1,50
40 40 ±1,25 ±1,50
50 50 ±1,50 ±1,50
63 63 ±1,50 ±1,50
76 76 ±1,50 ±2,00
80 80 ±1,50 ±2,00
90 90 ±2,00 ±2,00
100 100 ±2,00 ±2,00
102 102 ±2,00 ±2,00
125 125 ±2,00 ±2,00
127 127 ±2,00 ±2,00
152 152 ±2,00 ±2,00
160 160 ±2,00 ±2,00
200 200 — ±2,00
250 250 — ±3,00
300 300 — ±3,00
315 315 — ±3,00
7 Performance requirements
7.1 Hydrostatic testing at 23 °C ± 2 °C
When subjected to the proof pressure test and the burst pressure test specified in ISO 1402 at 23 °C ± 2 °C,
hoses shall meet
...
INTERNATIONAL ISO
STANDARD 3994
Fourth edition
2014-08-15
Plastics hoses — Helical-
thermoplastic-reinforced
thermoplastics hoses for suction and
discharge of aqueous materials —
Specification
Tuyaux en plastiques — Tuyaux thermoplastiques à renforcement
thermoplastique en spirale pour aspiration et refoulement de
matières aqueuses — Spécifications
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Classification . 2
5 Materials and construction . 2
6 Dimensions and tolerances . 2
6.1 Nominal bores, inside diameters and tolerances . 2
6.2 Length tolerances . 2
7 Performance requirements . 3
7.1 Hydrostatic testing at 23 °C ± 2 °C . 3
7.2 Hydrostatic testing at 55 °C ± 2 °C . 4
7.3 Maximum working pressure . 4
7.4 Tensile test . 5
7.5 Vacuum test . 5
7.6 Reinforcement fracture test . 5
7.7 Minimum bend radius . 6
7.8 Cold-bend radius . 6
7.9 Loss in mass on heating . 6
7.10 Exposure to xenon-arc lamp. 7
8 Type, routine and production testing . 7
9 Marking . 7
10 Recommendations for packing and storage . 7
11 Test report/certificate . 7
Annex A (normative) Tensile test . 8
Annex B (normative) Vacuum test .10
Annex C (normative) Reinforcement fracture test .11
Annex D (normative) Type and routine tests .13
Annex E (informative) Recommended tests for production testing .14
Bibliography .15

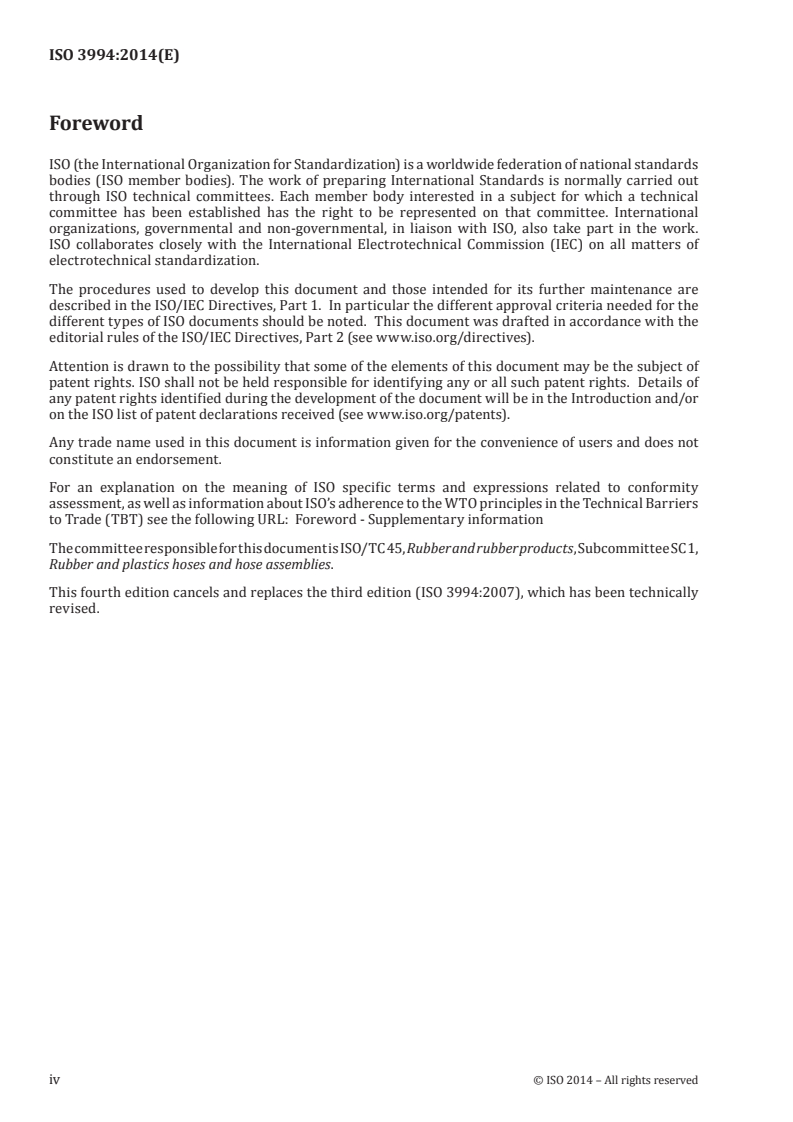

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 45, Rubber and rubber products, Subcommittee SC 1,
Rubber and plastics hoses and hose assemblies.
This fourth edition cancels and replaces the third edition (ISO 3994:2007), which has been technically
revised.
iv © ISO 2014 – All rights reserved
Introduction
This International Standard has been prepared to provide minimum acceptable requirements for
the satisfactory performance of polymer-reinforced thermoplastics hoses for suction and discharge
applications, conveying water, weak aqueous chemical solutions and abrasive solids and slurries.
If there is a special requirement for resistance to deleterious chemicals, this is a matter for agreement
between the supplier and the purchaser.
INTERNATIONAL STANDARD ISO 3994:2014(E)
Plastics hoses — Helical-thermoplastic-reinforced
thermoplastics hoses for suction and discharge of aqueous
materials — Specification
WARNING — Persons using this International Standard should be familiar with normal laboratory
practice. This International Standard does not purport to address all of the safety problems, if
any, associated with its use. It is the responsibility of the user to establish appropriate health and
safety practices and to ensure compliance with any national regulatory conditions.
1 Scope
This International Standard specifies the requirements for three types of helical-thermoplastic-
reinforced thermoplastics hoses for suction and discharge of water, weak aqueous chemical solutions
and abrasive solids and slurries, for use in the ambient temperature range from −10 °C to 55 °C.
The three types of hose are for light-, medium- and heavy-duty applications.
The types of hoses covered in this International Standard are not intended for use with flammable or
combustible materials, nor with aromatic solvents.
NOTE Hoses of a similar construction for suction and discharge for fire-fighting are specified in ISO 14557.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 37, Rubber, vulcanized or thermoplastic — Determination of tensile stress-strain properties
ISO 176:2005, Plastics — Determination of loss of plasticizers — Activated carbon method
ISO 1307, Rubber and plastics hoses — Hose sizes, minimum and maximum inside diameters, and tolerances
on cut-to-length hoses
ISO 1402, Rubber and plastics hoses and hose assemblies — Hydrostatic testing
ISO 8330, Rubber and plastics hoses and hose assemblies — Vocabulary
ISO 10619-1, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness — Part 1:
Bending tests at ambient temperature
ISO 10619-2, Rubber and plastics hoses and tubing — Measurement of flexibility and stiffness — Part 2:
Bending tests at sub-ambient temperatures
ISO 30013, Rubber and plastics hoses — Methods of exposure to laboratory light sources — Determination
of changes in colour, appearance and other physical properties
ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 8330 apply.
4 Classification
Three types of hoses are specified, related to the maximum working pressure and suction pressure (see
Tables 4 and 5):
— type 1: light-duty service;
— type 2: medium-duty service;
— type 3: heavy-duty service.
All types are designed to operate in the ambient temperature range −10 °C to 55 °C.
5 Materials and construction
The hoses shall be as uniform as commercially practicable in colour and other physical properties.
They shall consist of a flexible thermoplastics material supported within the material by a helix of
thermoplastic material of a similar compatible property. The reinforcing and flexible components of the
wall shall be fused together and free from visible cracks, porosity, foreign inclusions or other defects
such as are liable to cause failure of the hose in service.
6 Dimensions and tolerances
6.1 Nominal bores, inside diameters and tolerances
The inside diameters and tolerances of hoses of different nominal bores shall meet the requirements
given in Table 1.
6.2 Length tolerances
The tolerances on cut lengths shall be in accordance with ISO 1307.
2 © ISO 2014 – All rights reserved
Table 1 — Nominal bores, inside diameters and tolerances
Nominal bore Inside diameter Tolerances for Tolerances for
types 1 and 2 type 3
mm mm mm
12,5 12,5 ±0,75 —
16 16 ±0,75 —
19 19 ±0,75 —
20 20 ±0,75 —
25 25 ±1,25 ±1,25
32 32 ±1,25 ±1,25
38 38 ±1,25 ±1,50
40 40 ±1,25 ±1,50
50 50 ±1,50 ±1,50
63 63 ±1,50 ±1,50
76 76 ±1,50 ±2,00
80 80 ±1,50 ±2,00
90 90 ±2,00 ±2,00
100 100 ±2,00 ±2,00
102 102 ±2,00 ±2,00
125 125 ±2,00 ±2,00
127 127 ±2,00 ±2,00
152 152 ±2,00 ±2,00
160 160 ±2,00 ±2,00
200 200 — ±2,00
250 250 — ±3,00
300 300 — ±3,00
315 315 — ±3,00
7 Performance requirements
7.1 Hydrostatic testing at 23 °C ± 2 °C
When subjected to the proof pressure test and the burst pressure test specified in ISO 1402 at 23 °C ± 2 °C,
hoses shall meet
...
NORME ISO
INTERNATIONALE 3994
Quatrième édition
2014-08-15
Tuyaux en plastiques — Tuyaux
thermoplastiques à renforcement
thermoplastique en spirale pour
aspiration et refoulement de matières
aqueuses — Spécifications
Plastics hoses — Helical-thermoplastic-reinforced thermoplastics
hoses for suction and discharge of aqueous materials — Specification
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Classification . 2
5 Matériaux et construction . 2
6 Dimensions et tolérances . 2
6.1 Alésages nominaux, diamètres intérieurs et tolérances . 2
6.2 Tolérances sur la longueur . 2
7 Exigences de performance . 3
7.1 Essais hydrostatiques à 23 °C ± 2 °C . 3
7.2 Essais hydrostatiques à 55 °C ± 2 °C . 4
7.3 Pression maximale de service . 4
7.4 Essai de traction . 5
7.5 Essai au vide . 5
7.6 Essai de rupture de l’armature . 5
7.7 Rayon minimal de courbure . 6
7.8 Rayon de courbure à froid . 6
7.9 Perte en masse au chauffage . 7
7.10 Exposition à la lampe à arc au xénon . 7
8 Essais de type, de routine et de production . 7
9 Marquage . 7
10 Recommandations pour l’emballage et le stockage . 7
11 Certificat/rapport d’essais . 7
Annexe A (normative) Essai de traction . 8
Annexe B (normative) Essai au vide .10
Annexe C (normative) Essai de rupture de l’armature .11
Annexe D (normative) Essais de type et de routine .13
Annexe E (informative) Essais recommandés pour les essais de production .14
Bibliographie .15
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues
(voir www.iso.org/patents).
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, aussi bien que pour des informations au-sujet de l’adhésion de l’ISO aux principes de
l’OMC concernant les obstacles techniques au commerce (OTC) voir le lien URL suivant: Foreword -
Supplementary information
Le comité chargé de l’élaboration du présent document est ISO/TC 45, Élastomères et produits à base
d’élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.
Cette quatrième édition annule et remplace la troisième édition (ISO 3994:2007), dont elle constitue une
révision technique.
iv © ISO 2014 – Tous droits réservés
Introduction
La présente Norme internationale a été élaborée pour fournir un minimum acceptable d’exigences en vue
d’un usage satisfaisant des tuyaux thermoplastiques à renforcement polymérique destinés à l’aspiration
et au refoulement d’eau, de solutions chimiques aqueuses faibles et de solides abrasifs et en suspension.
S’il existe une exigence spéciale de résistance à des produits chimiques nuisibles, cela doit faire l’objet
d’un accord entre le fournisseur et l’acheteur.
NORME INTERNATIONALE ISO 3994:2014(F)
Tuyaux en plastiques — Tuyaux thermoplastiques à
renforcement thermoplastique en spirale pour aspiration
et refoulement de matières aqueuses — Spécifications
AVERTISSEMENT — Il convient que l’utilisateur de la présente Norme internationale connaisse
bien les pratiques courantes de laboratoire. La présente norme n’a pas pour but de traiter tous
les problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l’utilisateur
d’établir des pratiques appropriées en matière d’hygiène et de sécurité et de s’assurer de la
conformité à la réglementation nationale en vigueur.
1 Domaine d’application
La présente Norme internationale spécifie les exigences pour trois types de tuyaux thermoplastiques
à renforcement thermoplastique en spirale pour aspiration et refoulement pour une utilisation dans la
plage de température de − 10 °C à + 55 °C.
Les trois types de tuyaux sont prévus pour des applications légères, moyennes et lourdes.
Les types de tuyaux couverts par la présente Norme internationale ne sont pas prévus pour une
utilisation avec des matériaux inflammables ou combustibles, ni avec des solvants aromatiques.
NOTE Des tuyaux de construction similaire pour aspiration et refoulement dans la lutte contre l’incendie
sont spécifiés dans l’ISO 14557.
2 Références normatives
Les documents suivants, en totalité ou en partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 37, Caoutchouc vulcanisé ou thermoplastique — Détermination des caractéristiques de contrainte-
déformation en traction
ISO 176:2005, Matières plastiques — Détermination des pertes en plastifiants — Méthode au charbon actif
ISO 1307, Tuyaux en caoutchouc et en plastique — Dimensions des tuyaux, diamètres intérieurs minimaux
et maximaux, et tolérances sur la longueur de coupe
ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 10619-1, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la rigidité —
Partie 1: Essais de courbure à température ambiante
ISO 10619-2, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la rigidité —
Partie 2: Essais de courbure à des températures inférieures à l’ambiante
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d’essais physiques
ISO 30013, Tuyaux en caoutchouc et en plastique — Méthodes d’exposition à des sources lumineuses de
laboratoire — Détermination du changement de coloration, d’aspect et d’autres propriétés physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 8330 s’appliquent.
4 Classification
Trois types de tuyaux sont spécifiés, en fonction de la pression maximale de service et de la pression
d’aspiration (voir les Tableaux 4 et 5).
— type 1: service léger;
— type 2: service normal;
— type 3: service lourd.
Tous les types sont conçus pour fonctionner dans la plage de températures ambiantes de − 10 °C à + 55 °C.
5 Matériaux et construction
Les tuyaux doivent être aussi uniformes que commercialement réalisable au niveau de la couleur et
des autres caractéristiques physiques. Ils doivent être constitués d’un matériau thermoplastique
souple, soutenu dans le matériau par une hélice en matériau thermoplastique de caractéristique de
compatibilité similaire. Les composants flexibles et de renforcement de la paroi doivent être fusionnés
ensembles et être exempts de craquelures visibles, de porosité, d’inclusions étrangères ou d’autres
défauts susceptibles de causer une défaillance des tuyaux en service.
6 Dimensions et tolérances
6.1 Alésages nominaux, diamètres intérieurs et tolérances
Les diamètres intérieurs et les tolérances des tuyaux de différents alésages nominaux doivent satisfaire
aux exigences données dans le Tableau 1.
6.2 Tolérances sur la longueur
Les tolérances sur les lo
...
NORME ISO
INTERNATIONALE 3994
Quatrième édition
2014-08-15
Tuyaux en plastiques — Tuyaux
thermoplastiques à renforcement
thermoplastique en spirale pour
aspiration et refoulement de matières
aqueuses — Spécifications
Plastics hoses — Helical-thermoplastic-reinforced thermoplastics
hoses for suction and discharge of aqueous materials — Specification
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Classification . 2
5 Matériaux et construction . 2
6 Dimensions et tolérances . 2
6.1 Alésages nominaux, diamètres intérieurs et tolérances . 2
6.2 Tolérances sur la longueur . 2
7 Exigences de performance . 3
7.1 Essais hydrostatiques à 23 °C ± 2 °C . 3
7.2 Essais hydrostatiques à 55 °C ± 2 °C . 4
7.3 Pression maximale de service . 4
7.4 Essai de traction . 5
7.5 Essai au vide . 5
7.6 Essai de rupture de l’armature . 5
7.7 Rayon minimal de courbure . 6
7.8 Rayon de courbure à froid . 6
7.9 Perte en masse au chauffage . 7
7.10 Exposition à la lampe à arc au xénon . 7
8 Essais de type, de routine et de production . 7
9 Marquage . 7
10 Recommandations pour l’emballage et le stockage . 7
11 Certificat/rapport d’essais . 7
Annexe A (normative) Essai de traction . 8
Annexe B (normative) Essai au vide .10
Annexe C (normative) Essai de rupture de l’armature .11
Annexe D (normative) Essais de type et de routine .13
Annexe E (informative) Essais recommandés pour les essais de production .14
Bibliographie .15
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/CEI, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/CEI, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou sur la liste ISO des déclarations de brevets reçues
(voir www.iso.org/patents).
Les éventuelles appellations commerciales utilisées dans le présent document sont données pour
information à l’intention des utilisateurs et ne constituent pas une approbation ou une recommandation.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, aussi bien que pour des informations au-sujet de l’adhésion de l’ISO aux principes de
l’OMC concernant les obstacles techniques au commerce (OTC) voir le lien URL suivant: Foreword -
Supplementary information
Le comité chargé de l’élaboration du présent document est ISO/TC 45, Élastomères et produits à base
d’élastomères, sous-comité SC 1, Tuyaux et flexibles en caoutchouc et en matière plastique.
Cette quatrième édition annule et remplace la troisième édition (ISO 3994:2007), dont elle constitue une
révision technique.
iv © ISO 2014 – Tous droits réservés
Introduction
La présente Norme internationale a été élaborée pour fournir un minimum acceptable d’exigences en vue
d’un usage satisfaisant des tuyaux thermoplastiques à renforcement polymérique destinés à l’aspiration
et au refoulement d’eau, de solutions chimiques aqueuses faibles et de solides abrasifs et en suspension.
S’il existe une exigence spéciale de résistance à des produits chimiques nuisibles, cela doit faire l’objet
d’un accord entre le fournisseur et l’acheteur.
NORME INTERNATIONALE ISO 3994:2014(F)
Tuyaux en plastiques — Tuyaux thermoplastiques à
renforcement thermoplastique en spirale pour aspiration
et refoulement de matières aqueuses — Spécifications
AVERTISSEMENT — Il convient que l’utilisateur de la présente Norme internationale connaisse
bien les pratiques courantes de laboratoire. La présente norme n’a pas pour but de traiter tous
les problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l’utilisateur
d’établir des pratiques appropriées en matière d’hygiène et de sécurité et de s’assurer de la
conformité à la réglementation nationale en vigueur.
1 Domaine d’application
La présente Norme internationale spécifie les exigences pour trois types de tuyaux thermoplastiques
à renforcement thermoplastique en spirale pour aspiration et refoulement pour une utilisation dans la
plage de température de − 10 °C à + 55 °C.
Les trois types de tuyaux sont prévus pour des applications légères, moyennes et lourdes.
Les types de tuyaux couverts par la présente Norme internationale ne sont pas prévus pour une
utilisation avec des matériaux inflammables ou combustibles, ni avec des solvants aromatiques.
NOTE Des tuyaux de construction similaire pour aspiration et refoulement dans la lutte contre l’incendie
sont spécifiés dans l’ISO 14557.
2 Références normatives
Les documents suivants, en totalité ou en partie, sont référencés de manière normative dans le présent
document et sont indispensables pour son application. Pour les références datées, seule l’édition citée
s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y
compris les éventuels amendements).
ISO 37, Caoutchouc vulcanisé ou thermoplastique — Détermination des caractéristiques de contrainte-
déformation en traction
ISO 176:2005, Matières plastiques — Détermination des pertes en plastifiants — Méthode au charbon actif
ISO 1307, Tuyaux en caoutchouc et en plastique — Dimensions des tuyaux, diamètres intérieurs minimaux
et maximaux, et tolérances sur la longueur de coupe
ISO 1402, Tuyaux et flexibles en caoutchouc et en plastique — Essais hydrostatiques
ISO 8330, Tuyaux et flexibles en caoutchouc et en plastique — Vocabulaire
ISO 10619-1, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la rigidité —
Partie 1: Essais de courbure à température ambiante
ISO 10619-2, Tuyaux et tubes en caoutchouc et en plastique — Mesurage de la flexibilité et de la rigidité —
Partie 2: Essais de courbure à des températures inférieures à l’ambiante
ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes
pour les méthodes d’essais physiques
ISO 30013, Tuyaux en caoutchouc et en plastique — Méthodes d’exposition à des sources lumineuses de
laboratoire — Détermination du changement de coloration, d’aspect et d’autres propriétés physiques
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 8330 s’appliquent.
4 Classification
Trois types de tuyaux sont spécifiés, en fonction de la pression maximale de service et de la pression
d’aspiration (voir les Tableaux 4 et 5).
— type 1: service léger;
— type 2: service normal;
— type 3: service lourd.
Tous les types sont conçus pour fonctionner dans la plage de températures ambiantes de − 10 °C à + 55 °C.
5 Matériaux et construction
Les tuyaux doivent être aussi uniformes que commercialement réalisable au niveau de la couleur et
des autres caractéristiques physiques. Ils doivent être constitués d’un matériau thermoplastique
souple, soutenu dans le matériau par une hélice en matériau thermoplastique de caractéristique de
compatibilité similaire. Les composants flexibles et de renforcement de la paroi doivent être fusionnés
ensembles et être exempts de craquelures visibles, de porosité, d’inclusions étrangères ou d’autres
défauts susceptibles de causer une défaillance des tuyaux en service.
6 Dimensions et tolérances
6.1 Alésages nominaux, diamètres intérieurs et tolérances
Les diamètres intérieurs et les tolérances des tuyaux de différents alésages nominaux doivent satisfaire
aux exigences données dans le Tableau 1.
6.2 Tolérances sur la longueur
Les tolérances sur les lo
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
