ISO 8739:1997

Grooved pins - Full-length parallel grooved, with pilot

Goupilles cannelées à cannelures constantes sur toute la longueur débouchantes, à bout pilote

La présente Norme internationale prescrit les caractéristiques des goupilles cannelées à bout pilote en acier ou en acier inoxydable austénitique, à trois cannelures constantes sur toute leur longueur, débouchantes d'un côté et régulièrement espacées, de diamètre nominal, d1, de 1,5 mm à 25 mm inclus. Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d2, supérieur au diamètre nominal d1, permet un ajustement serré de ces goupilles cannelées lorsqu'elles sont emmanchées en force dans un trou de diamètre de perçage égal au diamètre nominal de la goupille d1 (voir article 4).

General Information

• Status: Published
• Publication Date: 29-Oct-1997
• ICS: 21.060.50 - Pins, nails
• Technical Committee: ISO/TC 2 - Fasteners
• Drafting Committee: ISO/TC 2/WG 13 - Washer and non-threaded fasteners
• Current Stage: 9599 - Withdrawal of International Standard
• Start Date: 06-Oct-2025
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 3160-1:1995 - Watch cases and accessories - Gold alloy coverings - Part 1: General requirements
• Effective Date: 06-Jun-2022
• Revised: ISO 8739:2025 - Fasteners - Parallel grooved pins, with pilot point - Full-length diamond grooves
• Effective Date: 06-Jun-2022
• Revises: ISO 8739:1986 - Grooved pins - Full-length parallel grooved, with pilot
• Effective Date: 15-Apr-2008

Overview

ISO 8739:1997 specifies the international standard for grooved pins that feature full-length parallel grooves with a pilot end. These grooved pins are used as precision fastening elements primarily made from mild steel or austenitic stainless steel. The standard defines precise dimensional, mechanical, and material requirements to ensure consistent performance and reliable fit in assembly applications.

This second edition of ISO 8739, issued in November 1997, replaces the first edition from 1986 and incorporates technical revisions to better align with contemporary industrial needs. The standard is developed by ISO/TC 2, the technical committee for fastening elements.

Key Topics

• Grooved Pin Characteristics

  • Pins have three constant parallel grooves along their entire length.
  • The grooves are open-ended on one side and evenly spaced.
  • A raised collar (diameter d2) formed by material displacement provides a tight fit.
  • Diameter nominal range: 1.5 mm to 25 mm.
  • Materials covered: mild steel and austenitic stainless steel.

• Dimensions and Tolerances

  • Defined tolerances for nominal diameters and groove dimensions (e.g., h9, h11 tolerance classes).
  • Chamfer angles and groove angles specified to ensure compatibility and strain distribution.
  • Length ranges and specific mechanical shear strength values detailed.

• Material and Mechanical Properties

  • Mild steel and stainless steel grades specified according to ISO 3506-1.
  • Hardeness ranges from 125 HV 30 to 280 HV 30 depending on material and treatment.
  • Corrosion-resistant properties for stainless steel pins.

• Surface Finish and Coatings

  • Normal finish pins are supplied as manufactured with protective lubricant.
  • Preferred coatings include black oxide, phosphate layers, and zinc plating with chromate conversion.
  • All tolerances apply before any coating or surface treatment.

• Installation Guidelines

  • The drilled hole diameter must be equal to the nominal diameter of the pin with tolerance H11 for a proper interference fit.
  • The raised collar ensures a secure hold once the pin is driven into place.

• Testing and Quality Control

  • Routine shear testing as per ISO 8749.
  • Acceptance and inspection criteria follow ISO 3269.
  • Pins must be free from defects or irregularities that could impair function.

• Designation

  • Clear designation format includes standard number, nominal diameter, nominal length, and material code.
  • Example: Grooved Pin ISO 8739 - 6 · 50 - St for a mild steel pin 6 mm in diameter and 50 mm in length.
  • For stainless steel: Grooved Pin ISO 8739 - 6 · 50 - A1.

Applications

ISO 8739 grooved pins are essential components in mechanical assemblies that require secure, precise fastening with easy alignment. Typical applications include:

• Assembly of machinery and automotive parts.
• Fixing components in power tools and industrial equipment.
• Use in aerospace instrumentation where high-reliability fastening is critical.
• Situations requiring resistance to vibration and shear forces.
• Applications benefiting from corrosion resistance when stainless steel pins are used.

They are particularly well-suited for press-fit installations where mechanical strength and positional accuracy are important.

Related Standards

• ISO 3506-1 (1997) – Covers mechanical properties and corrosion resistance for stainless steel fasteners, including pins.
• ISO 8749 (1986) – Specifies shear testing methods for grooved pins.
• ISO 3269 (1988) – Guidelines for acceptance inspection and quality control of fasteners.
• ISO 4042 – Addresses electroplated coatings for fasteners to enhance corrosion protection.
• ISO 9717 (1990) – Defines phosphate conversion coating specifications applied on fasteners.

These complementary standards are key for manufacturers and engineers to ensure grooved pins meet comprehensive quality and performance requirements in line with international best practices.

---

Keywords: ISO 8739, grooved pins, full-length grooves, pilot end, parallel grooved pins, fastening elements, stainless steel pins, mild steel pins, mechanical fasteners, press fit pins, shear strength, corrosion-resistant pins, ISO standards.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 8739
Second edition
1997-11-01
Grooved pins — Full-length parallel
grooved, with pilot
Goupilles cannelées à cannelures constantes sur toute la longueur
débouchantes, à bout pilote
A
Reference number

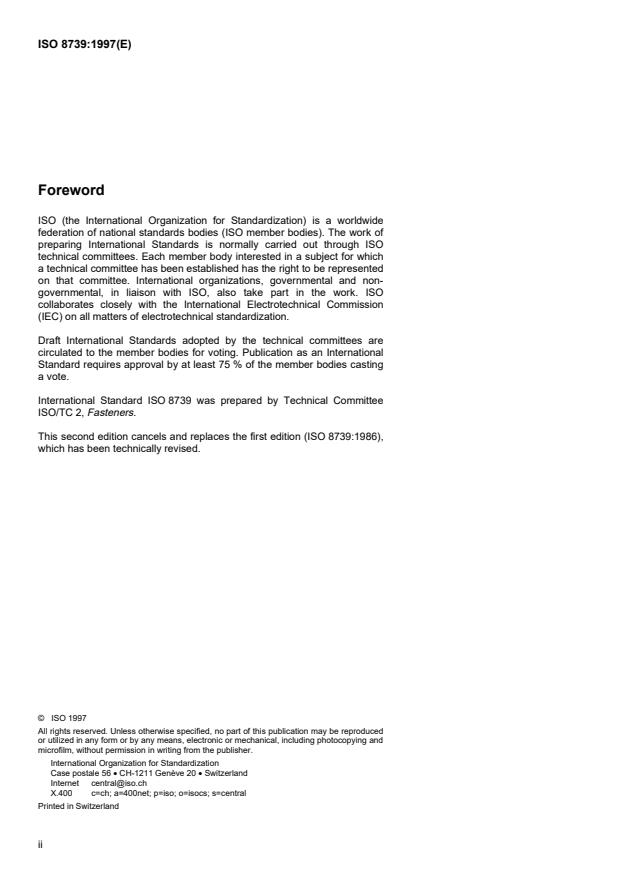

Foreword
ISO (the International Organization for Standardization) is a worldwide
federation of national standards bodies (ISO member bodies). The work of
preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. ISO
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard ISO 8739 was prepared by Technical Committee
ISO/TC 2, Fasteners.
This second edition cancels and replaces the first edition (ISO 8739:1986),
which has been technically revised.
©  ISO 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 • CH-1211 Genève 20 • Switzerland
Internet [e-mail]
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii
©
INTERNATIONAL STANDARD  ISO ISO 8739:1997(E)
Grooved pins — Full-length parallel grooved, with pilot
1 Scope
This International Standard specifies the characteristics of full-length parallel grooved pins, made of steel or
austenitic stainless steel, with pilot which have three equally spaced grooves impressed longitudinally on their
exterior surface and a pilot to facilitate insertion, with nominal diameter, d , from 1,5 mm to 25 mm inclusive.
The displaced material to each side of the grooves forming an expanded diameter d which is larger than the
nominal diameter d will cause a non-positive locking fit when these grooved pins are forced into a drilled hole
equal to the nominal diameter d (see clause 4).
2 Normative references
The following standards contain provisions which, through reference in this text, constitute provisions of this
International Standard. At the time of publication, the editions indicated were valid. All standards are subject
to revision, and parties to agreements based on this International Standard are encouraged to investigate the
possibility of applying the most recent editions of the standards indicated below. Members of IEC and ISO
maintain registers of currently valid International Standards.
ISO 3269:1988, Fasteners – Acceptance inspection.
ISO 3506-1:1997, Corrosion-resistant stainless steel fasteners – Part 1: Bolts, screws and studs.
1)
ISO 4042:– , Fasteners – Electroplated coatings.
ISO 8749:1986, Pins and grooved pins – Shear test.
ISO 9717:1990, Phosphate conversion coatings for metals – Method of specifying requirements.
3 Dimensions

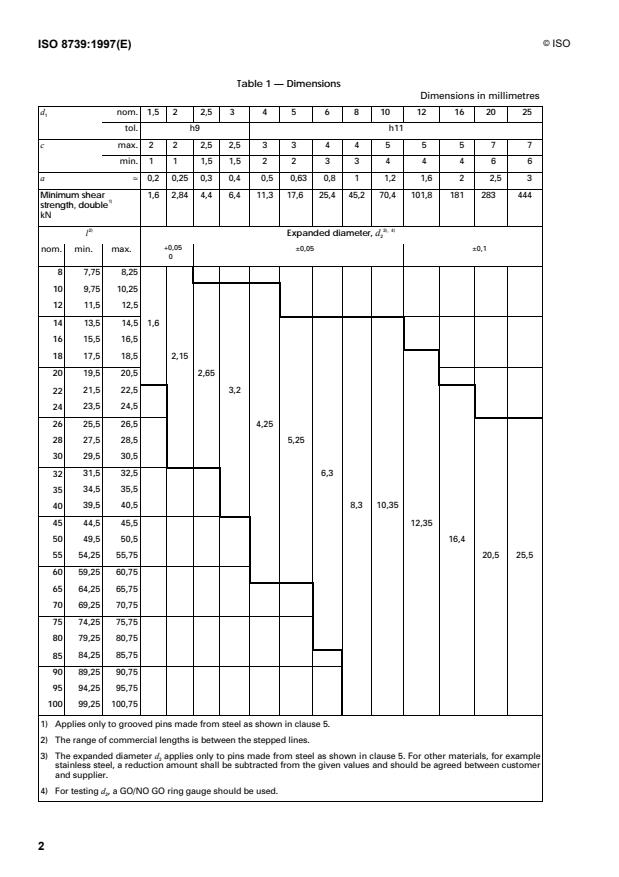

See figure 1 and table 1.
1) Chamfer permissible.
2) The grooving angle 70° applies only to grooved pins made from steel as shown in clause 5. The grooving
angle m
...

NORME ISO
INTERNATIONALE 8739
Deuxième édition
1997-11-01
Goupilles cannelées à cannelures
constantes sur toute la longueur
débouchantes, à bout pilote
Grooved pins — Full-length parallel grooved, with pilot
.
A
Numéro de référence

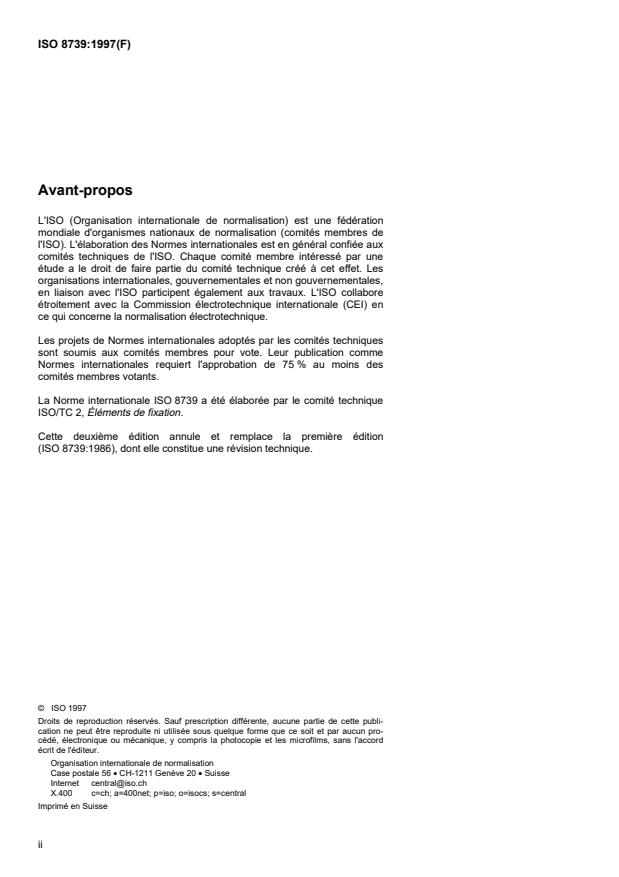

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération
mondiale d'organismes nationaux de normalisation (comités membres de
l'ISO). L'élaboration des Normes internationales est en général confiée aux
comités techniques de l'ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec l'ISO participent également aux travaux. L'ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l'approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 8739 a été élaborée par le comité technique
ISO/TC 2, Éléments de fixation.
Cette deuxième édition annule et remplace la première édition
(ISO 8739:1986), dont elle constitue une révision technique.
©  ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord
écrit de l'éditeur.
Organisation internationale de normalisation
Case postale 56 • CH-1211 Genève 20 • Suisse
Internet [e-mail]
X.400 c=ch; a=400net; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
©
NORME INTERNATIONALE  ISO ISO 8739:1997(F)
Goupilles cannelées à cannelures constantes
sur toute la longueur débouchantes, à bout pilote
1 Domaine d'application
La présente Norme internationale prescrit les caractéristiques des goupilles cannelées à bout
pilote en acier ou en acier inoxydable austénitique, à trois cannelures constantes sur toute leur
longueur, débouchantes d'un côté et régulièrement espacées, de diamètre nominal, d , de 1,5 mm
à 25 mm inclus.
Le matériau refoulé de chaque côté des cannelures forme un renflement dont le diamètre d ,
supérieur au diamètre nominal d , permet un ajustement serré de ces goupilles cannelées
lorsqu'elles sont emmanchées en force dans un trou de diamètre de perçage égal au diamètre
nominal de la goupille d (voir article 4).
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la référence qui en est faite,
constituent des dispositions valables pour la présente Norme internationale. Au moment de la
publication, les éditions indiquées étaient en vigueur. Toute norme est sujette à révision et les
parties prenantes des accords fondés sur la présente Norme internationale sont invitées à
rechercher la possibilité d'appliquer les éditions les plus récentes des normes indiquées ci-après.
Les membres de la CEI et de l'ISO possèdent le registre des Normes internationales en vigueur à
un moment donné.
ISO 3269:1988, Éléments de fixation — Contrôle de réception.
Caractéristiques mécaniques des éléments de fixation en acier inoxydable
ISO 3506-1:1997,
résistant à la corrosion — Partie 1: Vis et goujons.
1)
ISO 4042:— , Éléments de fixation — Revêtements électrolytiques.
Goupilles et goupilles cannelées Essai de cisaillement.
ISO 8749:1986, —
ISO 9717:1990, Couches de conversion au phosphate sur métaux — Méthode de spécification
des caractéristiques.
____________
1)  À publier. (Révision de l'ISO 4042:1989)
©
ISO

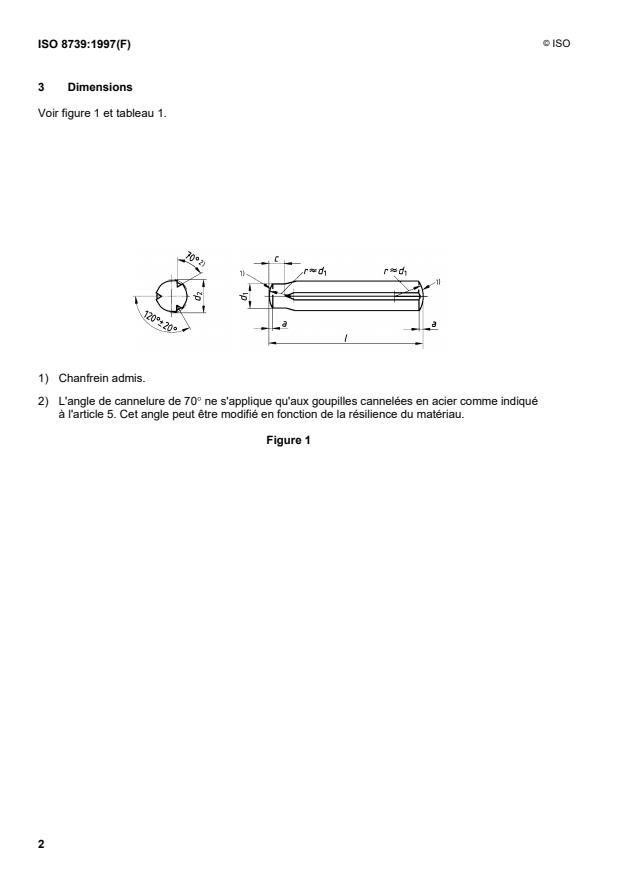

3 Dimensions
Voir figure 1 et tableau 1.
1) Chanfrein admis.
2) L'angle de cannelure de 70� ne s'applique qu'au
...
