INTERNATIONAL ISO
STANDARD 1984-1
First edition
2001-06-01
Test conditions for manually controlled
milling machines with table of fixed
height — Testing of the accuracy —
Part 1:
Machines with horizontal spindle
Conditions d'essai des machines à fraiser à table de hauteur fixe à
commande manuelle — Contrôle de la précision —
Partie 1: Machines à broche horizontale
Reference number
ISO 1984-1:2001(E)
©
ISO 2001

---------------------- Page: 1 ----------------------
ISO 1984-1:2001(E)

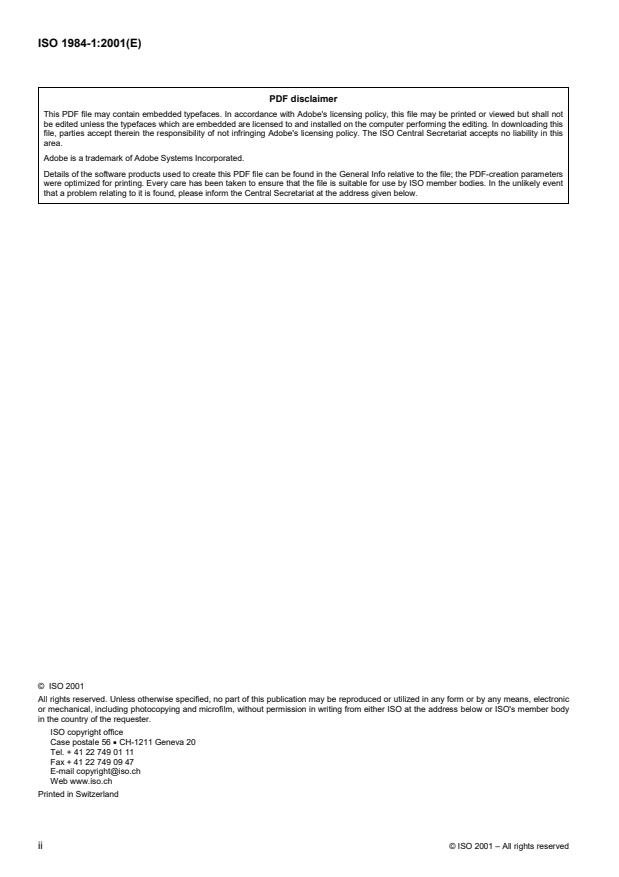

PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but shall not
be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In downloading this
file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat accepts no liability in this
area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation parameters
were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In the unlikely event
that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2001
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means, electronic
or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or ISO's member body
in the country of the requester.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Printed in Switzerland
ii © ISO 2001 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 1984-1:2001(E)
Contents Page
Foreword.iv
1 Scope .1
2 Normative reference .1
3 Terminology, designation of axes and machining operations carried out.1
3.1 Terminology and designation of axes .1
3.2 Machines operations carried out .1
4 Preliminary remarks .3
4.1 Measuring units .3
4.2 Reference to ISO 230-1.3
4.3 Testing sequence.3
4.4 Tests to be performed .3
4.5 Measuring instruments .3
4.6 Machining test.4
4.7 Minimum tolerance .4
5 Geometric tests.5
5.1 Axes of motion.5
5.2 Table.8
5.3 Spindle .13
5.4 Arbor Support .18
6 Machining Test.22
Bibliography.23
© ISO 2001 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 1984-1:2001(E)

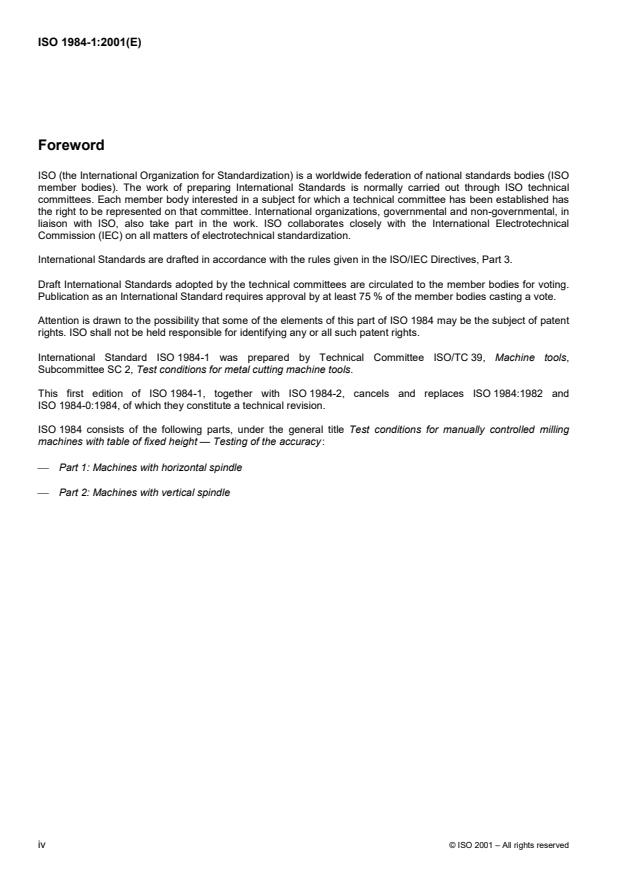

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies (ISO
member bodies). The work of preparing International Standards is normally carried out through ISO technical
committees. Each member body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, governmental and non-governmental, in
liaison with ISO, also take part in the work. ISO collaborates closely with the International Electrotechnical
Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this part of ISO 1984 may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 1984-1 was prepared by Technical Committee ISO/TC 39, Machine tools,
Subcommittee SC 2, Test conditions for metal cutting machine tools.
This first edition of ISO 1984-1, together with ISO 1984-2, cancels and replaces ISO 1984:1982 and
ISO 1984-0:1984, of which they constitute a technical revision.
ISO 1984 consists of the following parts, under the general title Test conditions for manually controlled milling
machines with table of fixed height — Testing of the accuracy:
� Part 1: Machines with horizontal spindle
� Part 2: Machines with vertical spindle
iv © ISO 2001 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 1984-1:2001(E)
Test conditions for manually controlled milling machines with
table of fixed height — Testing of the accuracy —
Part 1:
Machines with horizontal spindle
1 Scope
This part of ISO 1984 specifies, with reference to ISO 230-1, both geometric and machining tests on general
purpose and normal-accuracy milling machines with table of fixed height and with a horizontal spindle. It also
specifies the applicable tolerances corresponding to the above-mentioned tests.
This part of ISO 1984 deals only with the verification of the geometric accuracy of the machine. It does not apply to
the testing of the machine operation (vibrations, abnormal noises, stick-slip motion of components, etc.), nor to the
checking of its characteristics (speeds, feeds, etc.), which should generally be checked before testing accuracy.
This part of ISO 1984 defines the terminology used for the principal elements of the machine and indicates the
[1]
designation of axes in accordance with ISO 841 .
[2]
NOTE Numerically controlled milling machines are covered by ISO 10791-1 .
2 Normative reference
The following normative document contains provisions which, through reference in this text, constitute provisions of
this part of ISO 1984. For dated references, subsequent amendments to, or revisions of, any of these publications
do not apply. However, parties to agreements based on this part of ISO 1984 are encouraged to investigate the
possibility of applying the most recent editions of the normative documents indicated below. For undated
references, the latest edition of the normative document referred to applies. Members of ISO and IEC maintain
registers of currently valid International Standards.
ISO 230-1:1996, Test code for machine tools — Part 1: Geometric accuracy of machines operating under no-load
or finishing conditions.
3 Terminology, designation of axes and machining operations carried out
3.1 Terminology and designation of axes
See Figure 1 and Table 1.
3.2 Machining operations carried out
SeeFigure2.
© ISO 2001 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 1984-1:2001(E)
Figure 1 — Machine with horizontal spindle
Table 1 — Terminology
Reference English French
1 Bed Banc
2 Column Montant
3 Saddle/cross-slide Selle/chariot transversal
4 Saddle slideways Glissières de table
5 Table Table
6 Table slideways Glissières delatable
7 Table surface Surface de fixation
8 Spindle head Poupée porte-broche
9 Spindle head slideways Glissières de poupée porte-broche
10
Spindle nose Nez de broche
11
Arbor Arbre porte-fraise
12
Overarm Bras-support
13 Overarm slideways Glissières du bras support
14 Front arbor support Lunette avant
15 Rear arbor support Lunette arrière
2 © ISO 2001 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 1984-1:2001(E)
a) Slab milling b) Face milling c) End milling
Figure 2 — Milling operations
4 Preliminary remarks
4.1 Measuring units
In this part of ISO 1984, all linear dimensions, deviations and corresponding tolerances are expressed in
millimetres; angular dimensions are expressed in degrees, and angular deviations and the corresponding
tolerances are expressed in ratios as the primary method, but in some cases microradians or arc seconds may be
used for clarification purposes. The equivalence of the following expressions should always be kept in mind:
0,010/1000 = 10�rad� 2’’
4.2 Reference to ISO 230-1
To apply this part of ISO 1984, reference shall be made to ISO 230-1, especially for the installation of the machine
before testing, warming up of the spindle and other moving components, description of measuring methods and
recommended accuracy of testing equipment.
In the “Observations” block of the tests described in clauses 5 and 6, the instructions are preceded by a reference
to the corresponding clause in ISO 230-1 in cases where the test concerned is in compliance with the specifications
of ISO 230-1.
4.3 Testing sequence
The sequence in which the tests are presented in this part of ISO 1984 in no way defines the practical order of
testing. In order to make the mounting of instruments or gauging easier, tests may be performed in any order.
4.4 Tests to be performed
When testing a machine, it is not always necessary nor possible to carry out all the tests described in this part of
ISO 1984. When the tests are required for acceptance purposes, it is up to the user to choose, in agreement with
the supplier/manufacturer, those tests relating to the components and/or the properties of the machine which are of
interest. These tests are to be clearly stated when ordering a machine.
4.5 Measuring instruments
The measuring instruments indicated in the tests described in clauses 5 and 6 are examples only. Other
instruments measuring the same quantities and having at least the same accuracy may be used. Dial gauges shall
have a resolution of 0,001 mm.
© ISO 2001 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 1984-1:2001(E)
4.6 Machining test
Machining tests shall be made with finishing cuts only, not with roughing cuts which are liable to generate
appreciable cutting forces.
4.7 Minimum tolerance
When establishing the tolerance for a measuring length different from that given in this part of ISO 1984 (see 2.311
of ISO 230-1:1996), it shall be taken into consideration that the minimum value of tolerance is 0,005 mm.
4 © ISO 2001 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 1984-1:2001(E)
5 Geometric tests
5.1 Axes of motion
Object
G1
Checking of straightness of the vertical movement of the spindle-head slide (Y-axis):
a) in the YZ-plane (EZY);
b) in the XY-plane (EXY).
Diagram
Tolerance For a) and b) Measured deviation
a)
0,025 for a measuring length of 300
b)
Measuring instruments
Dial gauge and square.
Observations and references to ISO 230-1:1996 5.232.11
Adjust the square to obtain similar readings at both ends of its measuring length.
Table in central position:
a) cross-slide (Z'-axis) or spindle head (Z-axis) locked;
b) table (X-axis) locked.
If the spindle can be locked, the dial gauge may be mounted on it. If the spindle cannot be locked, the dial gauge
shall be placed on a fixed part of the spindle head.
© ISO 2001 – All rights reserved 5

---------------------- Page: 9 ----------------------
ISO 1984-1:2001(E)
Object
G2
Checking of squareness between the transverse cross-slide movement (Z'-axis), or the spindle head
movement (Z-axis), and the longitudinal table movement (X-axis).
Diagram
Tolerance Measured deviation
0,02 for a measuring length of 300
Measuring instruments
Straightedge, dial gauge and square
Observations and references to ISO 230-1:1996 5.522.4
Spindle-head slide (Y-axis) locked.
1) The straightedge shall be set parallel to the longitudinal table movement (X-axis); then the square shall be
placed against the straightedge. The table shall then be locked in the central position. This test can also be
performed without the straightedge, aligning the long arm of the square parallel to the X-axis.
2) The transverse cross-slide movement (Z'-axis), or the spi
...

NORME ISO
INTERNATIONALE 1984-1
Première édition
2001-06-01
Conditions d'essai des machines à fraiser à
table de hauteur fixe à commande
manuelle — Contrôle de la précision —
Partie 1:
Machines à broche horizontale
Test conditions for manually controlled milling machines with table of fixed
height — Testing of the accuracy —
Part 1: Machines with horizontal spindle
Numéro de référence
ISO 1984-1:2001(F)
©
ISO 2001

---------------------- Page: 1 ----------------------
ISO 1984-1:2001(F)

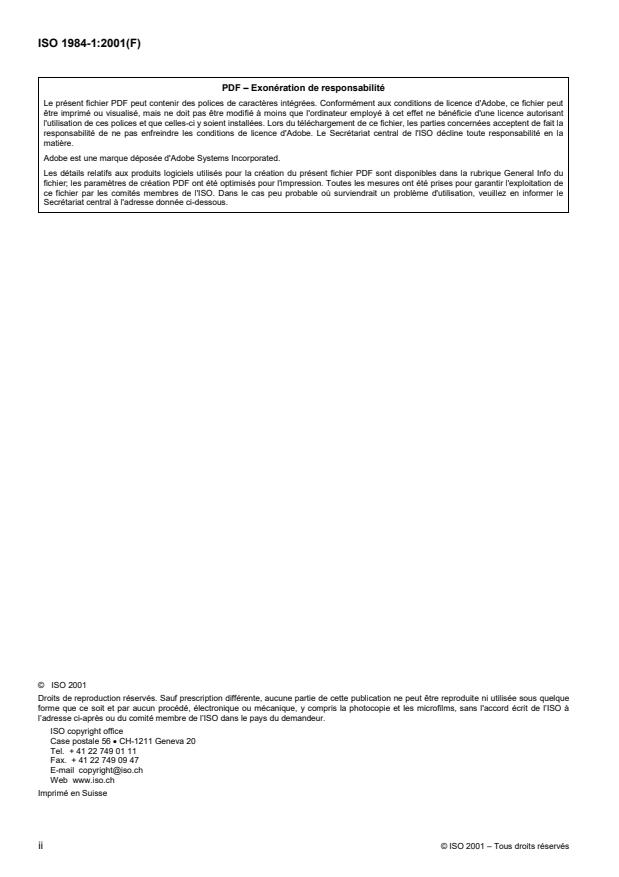

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier peut
être imprimé ou visualisé, mais ne doit pas être modifiéà moins que l'ordinateur employéà cet effet ne bénéficie d'une licence autorisant
l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées acceptent de fait la
responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute responsabilité en la
matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la créationduprésent fichier PDF sont disponibles dans la rubrique General Info du
fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir l'exploitation de
ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation, veuillez en informer le
Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2001
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous quelque
forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit de l’ISO à
l’adresse ci-aprèsouducomité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 � CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.ch
Web www.iso.ch
Imprimé en Suisse
ii © ISO 2001 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 1984-1:2001(F)
Sommaire Page
Avant-propos.iv
1 Domaine d'application.1
2Référence normative .1
3 Terminologie, désignation des axes et opérations d’usinage effectuées .1
3.1 Terminologie et désignation des axes .1
3.2 Opérations d’usinage effectuées .1
4 Observations préliminaires .3
4.1 Unités de mesure.3
4.2 Référence à l'ISO 230-1 .3
4.3 Ordre des essais.3
4.4 Essais à réaliser.3
4.5 Instruments de mesure .4
4.6 Essais d'usinage.4
4.7 Tolérance minimale .4
5Vérification géométrique.5
5.1 Déplacement axial.5
5.2 Table.8
5.3 Broche.13
5.4 Guide du bras-support .18
6 Essai d'usinage.22
Bibliographie .23
© ISO 2001 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 1984-1:2001(F)

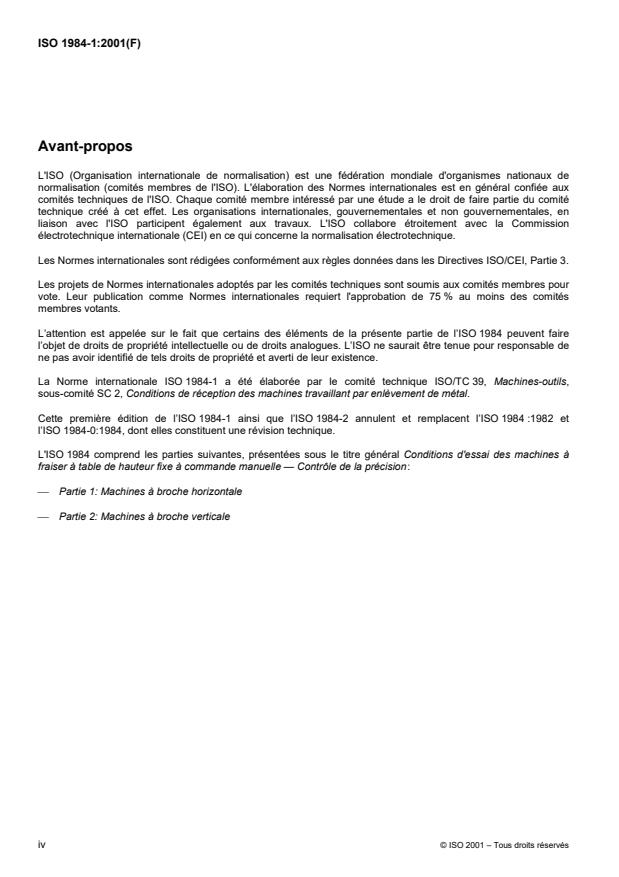

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiéeaux
comités techniques de l'ISO. Chaque comité membre intéressé par une étude aledroit de fairepartie ducomité
technique créé à cet effet. Les organisations internationales, gouvernementales et non gouvernementales, en
liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec la Commission
électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour
vote. Leur publication comme Normes internationales requiert l'approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments delaprésente partie de l’ISO 1984 peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
La Norme internationale ISO 1984-1 a étéélaboréepar le comité technique ISO/TC 39, Machines-outils,
sous-comité SC 2, Conditions de réception des machines travaillant par enlèvement de métal.
Cette première édition de l’ISO 1984-1 ainsi que l’ISO 1984-2 annulent et remplacent l’ISO 1984 :1982 et
l’ISO 1984-0:1984, dont elles constituent une révision technique.
L'ISO 1984 comprend les parties suivantes, présentées sous le titre général Conditions d'essai des machines à
fraiser àtabledehauteur fixe à commande manuelle — Contrôle de la précision:
� Partie 1: Machines à broche horizontale
� Partie 2: Machines à broche verticale
iv © ISO 2001 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 1984-1:2001(F)
Conditions d'essai des machines à fraiser à table de hauteur fixe à
commande manuelle — Contrôle de la précision —
Partie 1:
Machines à broche horizontale
1 Domaine d'application
La présente partie de l’ISO 1984 spécifie, par référence à l'ISO 230-1, les essais géométriques et les essais
d'usinage des machines à fraiser à table de hauteur fixe, à broche horizontale d'usage général et de précision
normale. Elle spécifie également les tolérances applicables correspondant aux essais mentionnés ci-dessus.
La présente partie de l’ISO 1984 ne traite que du contrôle de la précision géométrique de la machine. Elle ne
concerne ni l'examen de son fonctionnement (vibrations, bruits anormaux, points durs dans les déplacements
d'organes, etc.) ni celui de ses caractéristiques (vitesses, avances, etc.), examens qui doivent, en général,
précéderceluidelaprécision.
La présente partie de l’ISO 1984 définit la terminologie utilisée pour les éléments principaux de la machine et
[1]
indiqueladésignation des axes conformément à l’ISO 841 .
[2]
NOTE Les machines à fraiser à commande numérique sont couvertes par l'ISO 10791-1 .
2Référence normative
Le document normatif suivant contient des dispositions qui, par suite de la référence qui y est faite, constituent des
dispositions valables pour la présente partie de l'ISO 1984. Pour les références datées, les amendements
ultérieurs ou les révisions de ces publications ne s’appliquent pas. Toutefois, les parties prenantes aux accords
fondés sur la présente partie de l'ISO 1984 sont invitées à rechercher la possibilité d'appliquer les éditions les plus
récentes des documents normatifs indiquésci-après. Pour les références non datées, la dernière édition du
document normatif en référence s’applique. Les membres de l'ISO et de la CEI possèdent le registre des Normes
internationales en vigueur.
ISO 230-1:1996, Code d'essai des machines-outils — Partie 1: Précision géométrique des machines fonctionnant à
vide ou dans des conditions de finition.
3 Terminologie, désignation des axes et opérations d’usinage effectuées
3.1 Terminologie et désignation des axes
Voir Figure 1 et Tableau 1.
3.2 Opérations d’usinage effectuées
Voir Figure 2.
© ISO 2001 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 1984-1:2001(F)
Figure 1 — Machine à broche horizontale
Tableau 1 — Terminologie
Repère Français Anglais
1 Banc Bed
2 Montant Column
3 Selle/chariot transversal Saddle/cross-slide
4 Glissières à selle Saddle slideways
5
Table Table
6
Glissières de table Table slideways
7 Surface de fixation Table surface
8 Poupée porte-broche Spindle head
9 Glissières de poupée porte-broche Spindle head slideways
10 Nez de broche Spindle nose
11 Arbre porte-fraise Arbor
12 Bras-support Overarm
13 Glissières du bras-support Overarm slideways
14
Lunette avant Front arbor support
15
Lunette arrière Rear arbor support
2 © ISO 2001 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 1984-1:2001(F)
a) fraisage en roulant b) fraisage en bout c) fraisage combiné
Figure 2 — Opérations de fraisage
4 Observations préliminaires
4.1 Unités de mesure
Dans la présente partie de l’ISO 1984, toutes les dimensions linéaires, les écarts ainsi que les tolérances
correspondantes sont exprimés en millimètres; les dimensions angulaires sont exprimées en degréset les écarts
angulaires ainsi que les tolérances correspondantes sont principalement exprimés sous forme de rapports, mais,
dans certains cas, pour plus de clarté, ils sont exprimés en microradians ou en secondes d'arc. Il convient de se
rappeler de l'équivalence des expressions suivantes:
0,010/1 000 = 10�rad� 2"
4.2 Référence à l'ISO 230-1
Pour l'application de la présente partie de l’ISO 1984, il est nécessaire de se reporter à l'ISO 230-1, notamment en
ce qui concerne l'installation de la machine avant essais, la mise en température de la broche et autres organes
mobiles, la description des méthodes de mesurage, ainsi que la précision recommandée pour les instruments de
contrôle.
Dans la case «Observations» des opérations décrites dans les articles 5 et 6, les instructions sont suivies d’une
référence au paragraphe correspondant de l'ISO 230-1, dans les cas où l'essai concerné est conforme aux
spécifications de l'ISO 230-1.
4.3 Ordre des essais
L'ordre dans lequel les essais sont présentés dans la présente partie de l’ISO 1984 ne définit nullement l'ordre
pratique de succession des opérations de mesurage. Il peut être procédé aux essais, notamment pour des
questions de facilité de contrôle ou de montage des appareils de vérification, dans un ordre entièrement différent.
4.4 Essais à réaliser
Il n'est pas toujours nécessaire, ni possible, lors de l'essai d'une machine d'un type déterminé, d'effectuer la totalité
des essais figurant dans la présente partie de l’ISO 1984. Lorsque les essais sont requis à des fins de réception, il
appartient à l'utilisateur de choisir, en accord avec le fournisseur/constructeur, les seuls essais correspondant aux
composants et/ou aux propriétés de la machine qui l'intéressent. Ces essais doivent être clairement préciséslors
de la passation de la commande.
© ISO 2001 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 1984-1:2001(F)
4.5 Instruments de mesure
Les instruments de mesure indiquésdans lesessais décrits dans les articles 5 et 6 ne le sont qu'à titre d'exemples.
D'autres instruments mesurant les mêmes quantitéset possédant au moins la même précision peuvent être
utilisés. Les comparateurs doivent au moins avoir une résolution de 0,001 mm.
4.6 Essais d'usinage
Les essais d'usinage ne doivent être réalisés qu'avec des passes de finition et non des passes de dégauchissage
susceptibles de provoquer des efforts de coupe importants.
4.7 Tolérance minimale
Lorsque la tolérance pour les essais géométriques est établie pour une étendue de mesurage différentedecelle
indiquée dans la présente Norme internationale (voir 2.311 de l'ISO 230-1:1996), il faut tenir compte du fait que la
valeur minimale de tolérance à retenir est 0,005 mm.
4 © ISO 2001 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 1984-1:2001(F)
5Vérification géométrique
5.1 Déplacement axial
Objet
G1
Vérification de la rectitude du déplacement vertical de la poupée porte-broche (axe Y):
a) dans le plan YZ (EZY);
b) dans le plan YX (EXY).
Schéma
Tolérance pour a) et b) Écart constaté
a)
0,025 pour une longueur mesuréede 300
b)
Instruments de mesure
Comparateur et équerre
Observations et références à l'ISO 230-1:1996 5.232.11
Ajuster l'équerre afin d'obtenir les mêmes lectures aux deux extrémités de la longueur de mesure.
Table en position centrale:
a) selle (axe Z') ou poupée porte-broche (axe Z) bloquée;
b) table (axe X) bloquée.
Lorsque la broche peut être bloquée, le comparateur peut être monté sur celle-ci; sinon, il convient de le placer
sur une partie fixe de la poupée porte-broche.
© ISO 2001 – Tous droits réservés 5

---------------------- Page: 9 ----------------------
ISO 1984-1:2001(F)
Objet
G2
Vérification de la perpendicularité du déplacement de la selle (axe Z') ou du déplacement de la poupée porte-
broche (axe Z) au déplacement longitudinal de la table (axe X).
Schéma
Tolérance Écart constaté
0,02 pour une longueur mesurée de 300
Instruments de mesure
Règle, comparateur et équerre
Observations et références
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
