ISO 20028-2:2017

Plastics - Thermoplastic polyester (TP) moulding and extrusion materials - Part 2: Preparation of test specimens and determination of properties

ISO 20028-2:2017 specifies the methods of preparation of test specimens and the standard test methods to be used in determining the properties of thermoplastic polyester moulding and extrusion materials. Requirements for handling test material and for conditioning both the test material before moulding and the specimens before testing are given. Procedures and conditions for the preparation of test specimens in a specified state and procedures for measuring properties of the materials from which these specimens are made are given. Properties and test methods which are suitable and necessary to characterize thermoplastic polyester moulding and extrusion materials are listed. The properties have been selected from the general test methods in ISO 10350‑1. Other test methods in wide use for or of particular significance to these moulding and extrusion materials are also included in this document, as are the designatory properties specified in ISO 20028-1 (viscosity number and tensile modulus of elasticity). In order to obtain reproducible and comparable test results, it is necessary to use the methods of specimen preparation and conditioning, the specimen dimensions and the test procedures specified herein. Values determined will not necessarily be identical to those obtained using specimens of different dimensions or prepared using different procedures.

Plastiques — Matériaux polyesters thermoplastiques (TP) pour moulage et extrusion — Partie 2: Préparation des éprouvettes et détermination des propriétés

ISO 20028-2:2017 spécifie les méthodes de préparation des éprouvettes et les méthodes d'essai normalisées qui doivent être utilisées pour la détermination des propriétés des matériaux polyesters thermoplastiques (TP) pour moulage et extrusion. Les exigences relatives à la manipulation du matériau d'essai et au conditionnement du matériau d'essai avant moulage et des éprouvettes avant essai sont indiquées. Les modes opératoires et les conditions nécessaires à la préparation des éprouvettes dans un état défini, ainsi que les modes opératoires de mesure des propriétés des matériaux à partir desquels les éprouvettes sont obtenues sont donnés. Les propriétés et méthodes d'essai qui sont utiles et nécessaires pour caractériser les matériaux polyesters thermoplastiques pour moulage et extrusion sont énumérées. Les propriétés ont été sélectionnées parmi les méthodes d'essai générales de l'ISO 10350‑1. D'autres méthodes d'essai largement en usage ou ayant une signification particulière pour ces matériaux pour moulage et extrusion sont aussi incluses dans le présent document; c'est le cas des propriétés de désignation spécifiées dans l'ISO 20028‑1 (indice de viscosité et module d'élasticité en traction). Dans le but d'obtenir des résultats d'essai reproductibles et comparables, il est nécessaire d'utiliser les méthodes de préparation et de conditionnement, les dimensions d'éprouvette ainsi que les modes opératoires d'essai spécifiés ici. Les valeurs déterminées ne seront pas nécessairement identiques à celles obtenues en utilisant des éprouvettes de dimensions différentes ou préparées selon des modes opératoires différents.

General Information

• Status: Published
• Publication Date: 07-Mar-2017
• ICS: 83.080.20 - Thermoplastic materials
• Technical Committee: ISO/TC 61/SC 9 - Thermoplastic materials
• Drafting Committee: ISO/TC 61/SC 9 - Thermoplastic materials
• Current Stage: 9093 - International Standard confirmed
• Start Date: 05-Jul-2022
• Completion Date: 13-Dec-2025

Relations

• Revises: ISO 7792-2:2012 - Plastics - Thermoplastic polyester (TP) moulding and extrusion materials - Part 2: Preparation of test specimens and determination of properties
• Effective Date: 28-Jun-2014

Overview

ISO 20028-2:2017 - Plastics - Thermoplastic polyester (TP) moulding and extrusion materials - Part 2 - defines the standardized procedures for preparing test specimens and determining the properties of thermoplastic polyester (TP) moulding and extrusion materials. The standard ensures reproducible, comparable test results by specifying specimen preparation (injection moulding), conditioning, and a suite of test methods appropriate to TP materials.

Key topics and requirements

• Specimen preparation: Injection-moulded specimens prepared in accordance with ISO 294-1; consistent processing conditions are required for reproducibility. ISO 20753 is used for specimen designations and dimensions.
• Material handling and drying: Material must be stored in moisture‑proof containers. Moisture limits before moulding: typically ≤ 0.02% by mass for most materials (special cases such as high-viscosity PET have tighter limits, e.g., < 0.01%). Use of hopper dehumidifiers or inert-gas blanketing is recommended.
• Injection-moulding conditions: The standard lists specific melt and mould temperatures, injection velocity, hold and cycle times for common TP types (examples: PBT unfilled semi‑crystalline - melt ~260 °C, mould ~80 °C; PET unfilled amorphous - melt ~285 °C, mould ~20 °C; PCT/PEN conditions are also given).
• Conditioning: Test specimens for mechanical, electrical and density tests shall be conditioned per ISO 291 for at least 16 h at 23 °C ± 2 °C and (50 ± 10) % relative humidity.
• Test methods and properties: Properties are selected from ISO 10350‑1 and other widely used methods. Relevant tests include:
  • Mechanical: tensile modulus, yield stress, strain at break (ISO 527‑2), Charpy impact (ISO 179)
  • Thermal: DSC glass transition and melting (ISO 11357‑2/3), heat deflection (ISO 75‑2)
  • Rheological: MFR/MVR (ISO 1133‑2), viscosity number (ISO 1628‑5)
  • Physical/other: density (ISO 1183 series), water absorption (ISO 62), ash content (ISO 3451‑2), flammability (IEC 60695‑11‑10)
  • Electrical: permittivity, dissipation factor, volume/surface resistivity and electric strength (IEC standards)
• Note on comparability: Values are comparable only when the specified specimen dimensions, preparation and conditioning are used-different procedures can yield different results.

Applications and users

• Who uses it: Materials manufacturers, third‑party test laboratories, quality control teams, product designers, R&D engineers, procurement/specification writers, and regulatory bodies.
• Practical uses: Material certification and datasheet generation, comparative material selection, quality assurance/acceptance testing, failure analysis, and research on TP moulding/extrusion formulations.

Related standards

• ISO 20028‑1 (designatory properties)
• ISO 10350‑1 (data presentation)
• ISO 294‑1, ISO 20753 (specimen moulding and dimensions)
• ISO 291 (conditioning)
• ISO 1133‑2, ISO 1628‑5, ISO 11357 series, IEC 60695‑11‑10

Keywords: ISO 20028-2, thermoplastic polyester, TP moulding, test specimens, injection moulding conditions, MFR, DSC, ISO 10350-1, material testing.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 20028-2
First edition
2017-03
Plastics — Thermoplastic polyester
(TP) moulding and extrusion
materials —
Part 2:
Preparation of test specimens and
determination of properties
Plastiques — Matériaux polyesters thermoplastiques (TP) pour
moulage et extrusion —
Partie 2: Préparation des éprouvettes et détermination des propriétés
Reference number
©
ISO 2017
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – All rights reserved

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
4 Preparation of test specimens . 3
4.1 General . 3
4.2 Treatment of the material before moulding . 3
4.3 Injection moulding . 3
5 Conditioning of test specimens . 4
6 Determination of properties . 4
Bibliography . 7

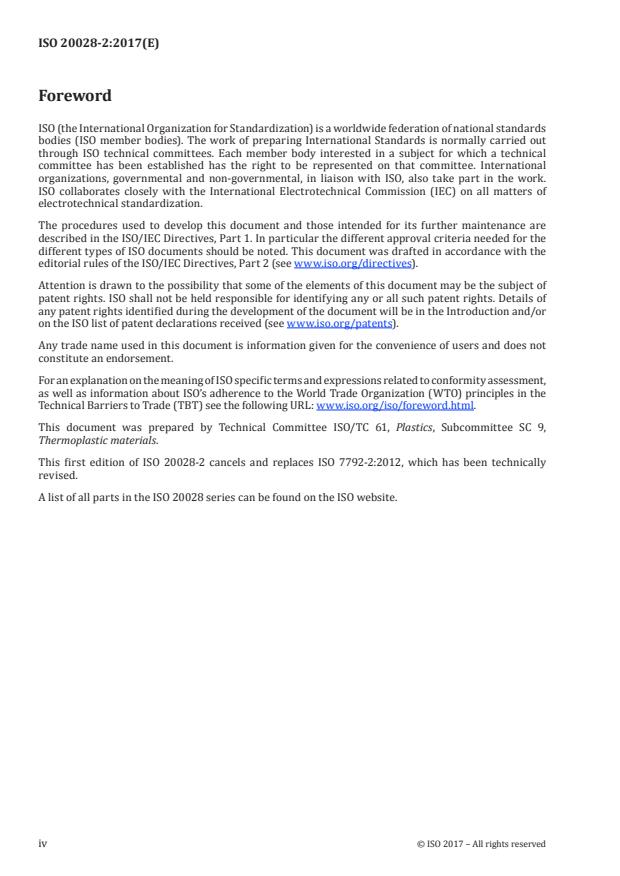

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity assessment,
as well as information about ISO’s adherence to the World Trade Organization (WTO) principles in the
Technical Barriers to Trade (TBT) see the following URL: www . i so .org/ iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 9,
Thermoplastic materials.
This first edition of ISO 20028-2 cancels and replaces ISO 7792-2:2012, which has been technically
revised.
A list of all parts in the ISO 20028 series can be found on the ISO website.
iv © ISO 2017 – All rights reserved

INTERNATIONAL STANDARD ISO 20028-2:2017(E)
Plastics — Thermoplastic polyester (TP) moulding and
extrusion materials —
Part 2:
Preparation of test specimens and determination of
properties
1 Scope
This document specifies the methods of preparation of test specimens and the standard test methods
to be used in determining the properties of thermoplastic polyester moulding and extrusion materials.
Requirements for handling test material and for conditioning both the test material before moulding
and the specimens before testing are given.
Procedures and conditions for the preparation of test specimens in a specified state and procedures for
measuring properties of the materials from which these specimens are made are given. Properties and
test methods which are suitable and necessary to characterize thermoplastic polyester moulding and
extrusion materials are listed.
The properties have been selected from the general test methods in ISO 10350-1. Other test methods in
wide use for or of particular significance to these moulding and extrusion materials are also included
in this document, as are the designatory properties specified in ISO 20028-1 (viscosity number and
tensile modulus of elasticity).
In order to obtain reproducible and comparable test results, it is necessary to use the methods of
specimen preparation and conditioning, the specimen dimensions and the test procedures specified
herein. Values determined will not necessarily be identical to those obtained using specimens of
different dimensions or prepared using different procedures.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 62, Plastics — Determination of water absorption
ISO 75-2, Plastics — Determination of temperature of deflection under load — Part 2: Plastics and ebonite
ISO 291, Plastics — Standard atmospheres for conditioning and testing
ISO 527-2, Plastics — Determination of tensile properties — Part 2: Test conditions for moulding and
extrusion plastics
ISO 294-1, Plastics — Injection moulding of test specimens of thermoplastic materials — Part 1: General
principles, and moulding of multipurpose and bar specimens
ISO 1133-2, Plastics — Determination of the melt mass-flow rate (MFR) and melt volume-flow rate (MVR)
of thermoplastics — Part 2: Method for materials sensitive to time-temperature history and/or moisture
ISO 1183-1, Plastics — Methods for determining the density of non-cellular plastics — Part 1: Immersion
method, liquid pyknometer method and titration method
ISO 1183-2, Plastics — Methods for determining the density of non-cellular plastics — Part 2: Density
gradient column method
ISO 1183-3, Plastics — Methods for determining the density of non-cellular plastics — Part 3: Gas
pyknometer method
ISO 1628-5, Plastics — Determination of the viscosity of polymers in dilute solution using capillary
viscometers — Part 5: Thermoplastic polyester (TP) homopolymers and copolymers
ISO 3451-2, Plastics — Determination of ash — Part 2: Poly(alkylene terephthalate) materials
ISO 4589-2, Plastics — Determination of burning behaviour by oxygen index — Part 2: Ambient-
temperature test
ISO 10350-1, Plastics — Acquisition and presentation of comparable single-point data – Part 1: Moulding
Materials
ISO 11357-2, Plastics — Differential scanning calorimetry (DSC) — Part 2: Determination of glass transition
temperature and glass transition step height
ISO 11357-3, Plastics — Differential scanning calorimetry (DSC) — Part 3: Determination of temperature
and enthalpy of melting and crystallization
ISO 11359-2, Plastics — Thermomechanical analysis (TMA) — Part 2: Determination of coefficient of linear
thermal expansion and glass transition temperature
ISO 20753, Plastics — Test specimens
IEC 60093, Solid electrical insulating materials — Method of test for volume resistivity and surface
resistivity
IEC 60112, Method for the determination of the proof and the comparative tracking indices of solid
insulating materials
IEC 60243-1, Electrical strength of insulating materials — Test methods — Part 1: Tests at power
frequencies
IEC 60250, Recommended methods for the determination of the permittivity and dielectric dissipation
factor of electrical insulating materials at power, audio and radio frequencies including metre wavelengths
IEC 602
...

NORME ISO
INTERNATIONALE 20028-2
Première édition
2017-03
Plastiques — Matériaux polyesters
thermoplastiques (TP) pour moulage
et extrusion —
Partie 2:
Préparation des éprouvettes et
détermination des propriétés
Plastics — Thermoplastic polyester (TP) moulding and extrusion
materials —
Part 2: Preparation of test specimens and determination of properties
Numéro de référence
©
ISO 2017
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. [phone]
Fax [phone]
[e-mail]
www.iso.org
ii © ISO 2017 – Tous droits réservés

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Préparation des éprouvettes . 3
4.1 Généralités . 3
4.2 Traitement du matériau avant moulage . 3
4.3 Moulage par injection . 3
5 Conditionnement des éprouvettes . 4
6 Détermination des propriétés . 4
Bibliographie . 9

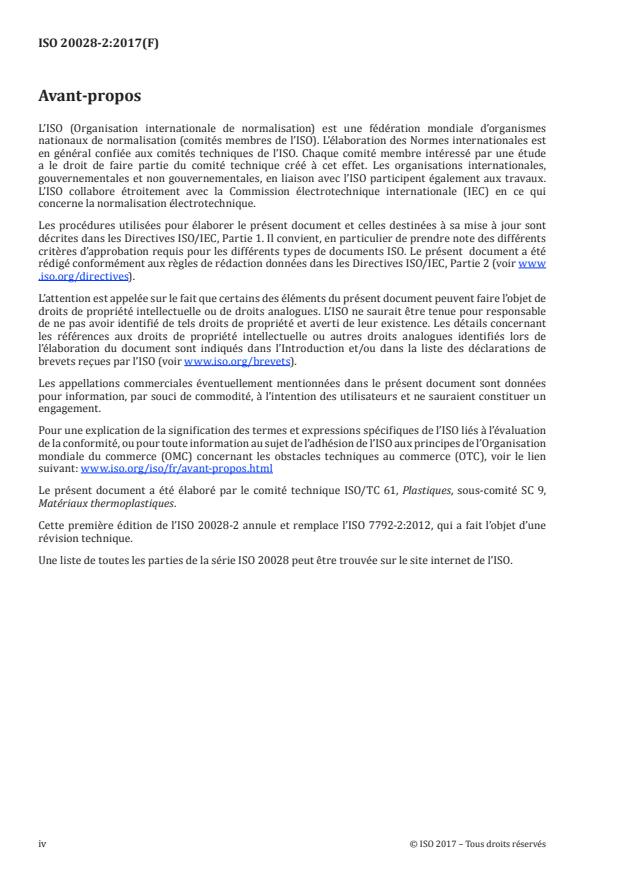

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation
de la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’Organisation
mondiale du commerce (OMC) concernant les obstacles techniques au commerce (OTC), voir le lien
suivant: w w w . i s o .org/ iso/ fr/ avant -propos .html
Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 9,
Matériaux thermoplastiques.
Cette première édition de l’ISO 20028-2 annule et remplace l’ISO 7792-2:2012, qui a fait l’objet d’une
révision technique.
Une liste de toutes les parties de la série ISO 20028 peut être trouvée sur le site internet de l’ISO.
iv © ISO 2017 – Tous droits réservés

NORME INTERNATIONALE ISO 20028-2:2017(F)
Plastiques — Matériaux polyesters thermoplastiques (TP)
pour moulage et extrusion —
Partie 2:
Préparation des éprouvettes et détermination des
propriétés
1 Domaine d’application
Le présent document spécifie les méthodes de préparation des éprouvettes et les méthodes d’essai
normalisées qui doivent être utilisées pour la détermination des propriétés des matériaux polyesters
thermoplastiques (TP) pour moulage et extrusion. Les exigences relatives à la manipulation du
matériau d’essai et au conditionnement du matériau d’essai avant moulage et des éprouvettes avant
essai sont indiquées.
Les modes opératoires et les conditions nécessaires à la préparation des éprouvettes dans un état
défini, ainsi que les modes opératoires de mesure des propriétés des matériaux à partir desquels
les éprouvettes sont obtenues sont donnés. Les propriétés et méthodes d’essai qui sont utiles et
nécessaires pour caractériser les matériaux polyesters thermoplastiques pour moulage et extrusion
sont énumérées.
Les propriétés ont été sélectionnées parmi les méthodes d’essai générales de l’ISO 10350-1. D’autres
méthodes d’essai largement en usage ou ayant une signification particulière pour ces matériaux pour
moulage et extrusion sont aussi incluses dans le présent document; c’est le cas des propriétés de
désignation spécifiées dans l’ISO 20028-1 (indice de viscosité et module d’élasticité en traction).
Dans le but d’obtenir des résultats d’essai reproductibles et comparables, il est nécessaire d’utiliser
les méthodes de préparation et de conditionnement, les dimensions d’éprouvette ainsi que les modes
opératoires d’essai spécifiés ici. Les valeurs déterminées ne seront pas nécessairement identiques à
celles obtenues en utilisant des éprouvettes de dimensions différentes ou préparées selon des modes
opératoires différents.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 62, Plastiques — Détermination de l’absorption d’eau
ISO 75-2, Plastiques — Détermination de la température de fléchissement sous charge — Partie 2:
Plastiques et ébonite
ISO 291, Plastiques — Atmosphères normales de conditionnement et d’essai
ISO 294-1, Plastiques — Moulage par injection des éprouvettes de matériaux thermoplastiques —
Partie 1: Principes généraux, et moulage des éprouvettes à usages multiples et des barreaux
ISO 527-2, Plastiques — Détermination des propriétés en traction — Partie 2: Conditions d’essai des
plastiques pour moulage et extrusion
ISO 1133-2, Plastiques — Détermination de l’indice de fluidité à chaud des thermoplastiques, en masse
(MFR) et en volume (MVR) — Partie 2: Méthode pour les matériaux sensibles à l’historique temps-
température et/ou à l’humidité
ISO 1183-1, Plastiques — Méthodes de détermination de la masse volumique des plastiques non alvéolaires —
Partie 1: Méthode par immersion, méthode du pycnomètre en milieu liquide et méthode par titrage
ISO 1183-2, Plastiques — Méthodes de détermination de la masse volumique des plastiques non
alvéolaires — Partie 2: Méthode de la colonne à gradient de masse volumique
ISO 1183-3, Plastiques — Méthodes pour déterminer la masse volumique des plastiques non alvéolaires —
Partie 3: Méthode utilisant un pycnomètre à gaz
ISO 1628-5, Plastiques — Détermination de la viscosité des polymères en solution diluée à l’aide de
viscosimètres à capillaires — Partie 5: Homopolymères et copolymères des polyesters thermoplastiques (TP)
ISO 3451-2, Plastiques — Détermination du taux de cendres — Partie 2: Matières poly(téréphtalate
d’alkylène)
ISO 4589-2, Plastiques — Détermination du comportement au feu au moyen de l’indice d’oxygène —
Partie 2: Essai à la température ambiante
ISO 10350-1, Plastiques — Acquisition et présentation de caractéristiques intrinsèques comparables —
Partie 1: Matériaux pour moulage
ISO 11357-2, Plastiques — Analyse calorimétrique différentielle (DSC) — Partie 2: Détermination de la
température de transition vitreuse et de la hauteur de palier de transition vitreuse
ISO 11357-3, Plastiques — Analyse calorimétrique différentielle (DSC) — Partie 3: Détermination de la
température et de l’enthalpie de fusion et de cristallisation
ISO 11359-2, Plastiques — Analyse thermomécanique (TMA) — Partie 2: Détermination du coefficient de
dilatation thermique linéique et de la température de transition vitreuse
ISO 20753, Plastiques — Éprouvettes
IEC 60093, Méthodes pour la mesure de la résistivité transversale et de la résistivité superficielle des
matériaux isolants électriques solides
IEC 60112, Méthode de détermination des indices de résistance et de tenue au cheminement des matériaux
isolants solides
IEC 60243-1, Rigidité diélectrique des matériaux isolants — Méthodes d’essai — Partie 1: Essais aux
fréquences industrielles
IEC 60250, Méthodes recommandées pour la détermination de la permittivité et du facteur de dissipation
des isolants électriques aux fréquences industrielles, audibles et radioélectriques (ondes métriques
comprises
IEC 60296, Fluides pour applications électrotechniques — Huiles minérales isolantes neuves pour
transformateurs et appareillages de connexion
IEC 60695-11-10, Essais relatifs aux risques du feu — Partie 11-10: Flammes d’essai — Méthodes d’essai
horizontale et verticale à la flamme de 5 W
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
2 © ISO 2017 – Tous droits réservés

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/
— ISO Online browsing platform: disponible à l’adresse http:// www .iso .org/ obp
4 Préparation des éprouvettes
4.1 Généralités
Les éprouvettes doivent être préparées par moulage par injection. Il est essentiel que les éprouvettes
soient toujours préparées suivant le même mode opératoire, en utilisant les mêmes conditions de mise
en œuvre.
Le matériau doit être conservé dans un emballage étanche à l’humidité jusqu’à son utilisation.
L’humidité des matériaux chargés ou renforcés doit être exprimée en pourcentage de la masse totale de
la composition.
NOTE Au moment de la publication du présent document, la série ISO 294 est en cours de révision, définissant
unique
...
