ISO 5610-4:2014

Tool holders with rectangular shank for indexable inserts - Part 4: Style D

ISO 5610-4:2014 specifies tool holders with rectangular shank, style D, i.e. with straight shank and cutting edge angle of 45° for side cutting. These tool holders are primarily intended for indexable inserts made of hard metal or other cutting materials intended to be mounted by clamping and used for turning operations.

Porte-plaquette à queue rectangulaire pour plaquettes amovibles — Partie 4: Forme D

l'ISO 5610-4 :2014 s'applique aux porte-plaquette à queue rectangulaire de forme D, c'est‑à‑dire avec queue droite et angle de direction d'arête de 45°, pour l'arête latérale. Ces porte-plaquette sont principalement conçus pour des plaquettes amovibles en matériaux durs ou autres matériaux coupants à monter avec un dispositif de fixation et à utiliser pour des opérations de tournage.

General Information

• Status: Published
• Publication Date: 20-Aug-2014
• ICS: 25.100.01 - Cutting tools in general
• Technical Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Drafting Committee: ISO/TC 29/SC 9 - Tools with defined cutting edges, holding tools, cutting items, adaptive items and interfaces
• Current Stage: 9093 - International Standard confirmed
• Start Date: 11-Sep-2025
• Completion Date: 13-Dec-2025

Relations

• Consolidated By: ISO 13694:2018 - Optics and photonics - Lasers and laser-related equipment - Test methods for laser beam power (energy) density distribution
• Effective Date: 06-Jun-2022
• Revises: ISO 5610-4:2010 - Tool holders with rectangular shank for indexable inserts - Part 4: Style D
• Effective Date: 29-Jun-2013

Overview

ISO 5610-4:2014 specifies tool holders with rectangular shank (Style D) for indexable inserts. Style D tool holders are characterized by a straight shank and a cutting edge angle κ = 45° for side cutting. The standard covers holders intended for indexable inserts made of hard metal or other cutting materials, mounted by clamping, and used mainly for turning operations. This is the second edition (2014) and is part of the ISO 5610 series on rectangular-shank tool holders for indexable inserts.

Key topics and technical requirements

• Dimensions and geometry: Detailed tables and figures define dimensional parameters for Style D holders used with square (S) and round (R) inserts. Only the tabulated dimensions need to be observed; pictorial representations are illustrative.
• Cutting edge angle: Fixed design parameter κ = 45° for side cutting (Style D).
• Designation rules: The standard defines a structured designation including reference to ISO 5610-4, type of mounting, insert shape, tool style, normal clearance, hand of tool, height (h), width (b), tool length (symbol per ISO 5608) and cutting-edge length. Example: Tool holder ISO 5610-4 - PSDNN 3225 P12.
• Material: Tool-holder material should be steel with a tensile strength of at least 1 200 N/mm².
• Design features:
  • Types of mounting (bore clamp, countersink screw, etc.) are given in the tables; alternative mountings are by agreement with the manufacturer.
  • Corner radius (r) and its relation to cutting-edge length (l) are specified; nominal r-values for common l are provided.
  • Insert thickness (s) values in the tables apply to inserts without shim; deviations must be specified when ordering.
• Extent of delivery: Holders are delivered complete with the clamping device, but without indexable inserts.
• Marking: Holders shall carry the manufacturer’s letter symbol and name/trademark; packaging should reference ISO 5610-4:2014.

Applications and users

ISO 5610-4 is used by:

• Tool designers and tooling manufacturers specifying or producing rectangular-shank tool holders for turning.
• CNC and lathe shops selecting holders for indexable carbide inserts.
• Procurement and quality departments ensuring interchangeability and conformity to international tooling standards.
• CAD/CAM and tooling-data teams using standard designation and dimensions for tool libraries.

Related standards

• ISO 5610 series (Parts 1, 2, 3, 5–15) - other tool-holder styles and general rules
• ISO 5608 - designation rules for turning and copying tool holders
• ISO/TS 13399-2 / ISO/TS 13399-3 - cutting-tool data representation
• Bibliography includes ISO 883, ISO 3364, ISO 6987 for insert dimensions and related references

Keywords: ISO 5610-4, tool holders with rectangular shank, indexable inserts, Style D, cutting edge 45°, turning operations, tool holder designation, tooling standards.

Standards Content (Sample)

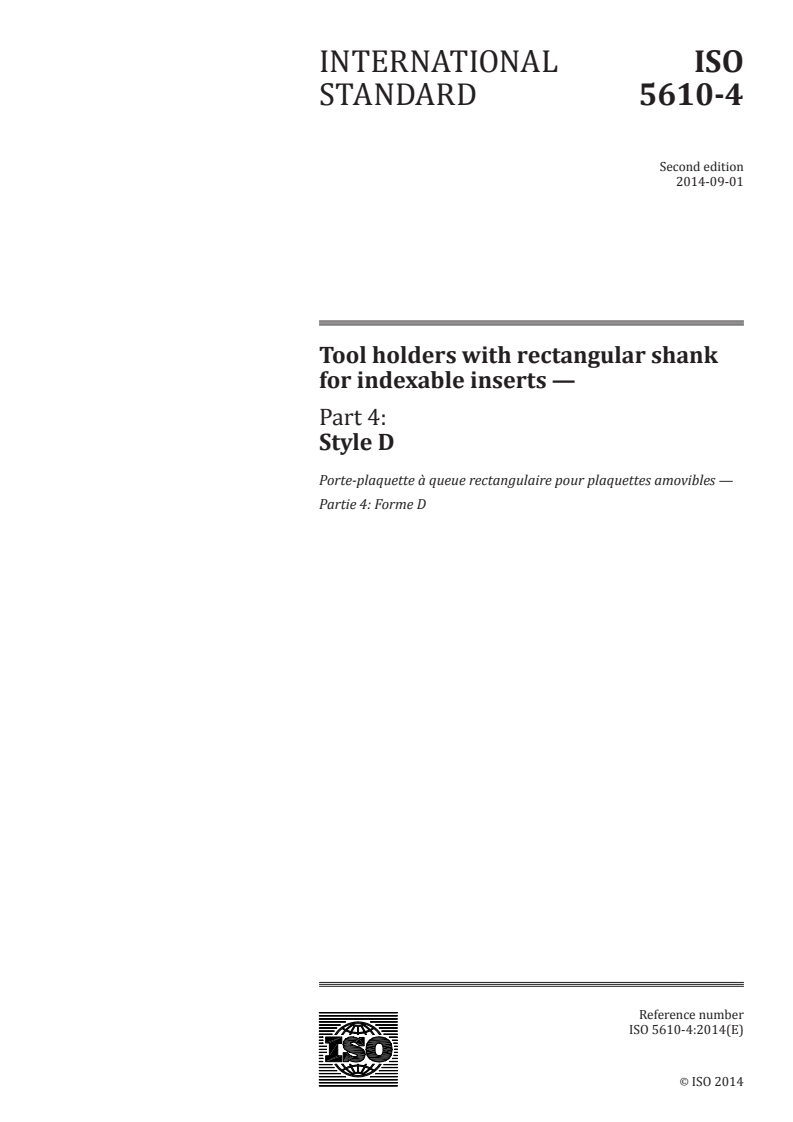

INTERNATIONAL ISO
STANDARD 5610-4
Second edition
2014-09-01
Tool holders with rectangular shank
for indexable inserts —
Part 4:
Style D
Porte-plaquette à queue rectangulaire pour plaquettes amovibles —
Partie 4: Forme D
Reference number
©
ISO 2014
© ISO 2014
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved

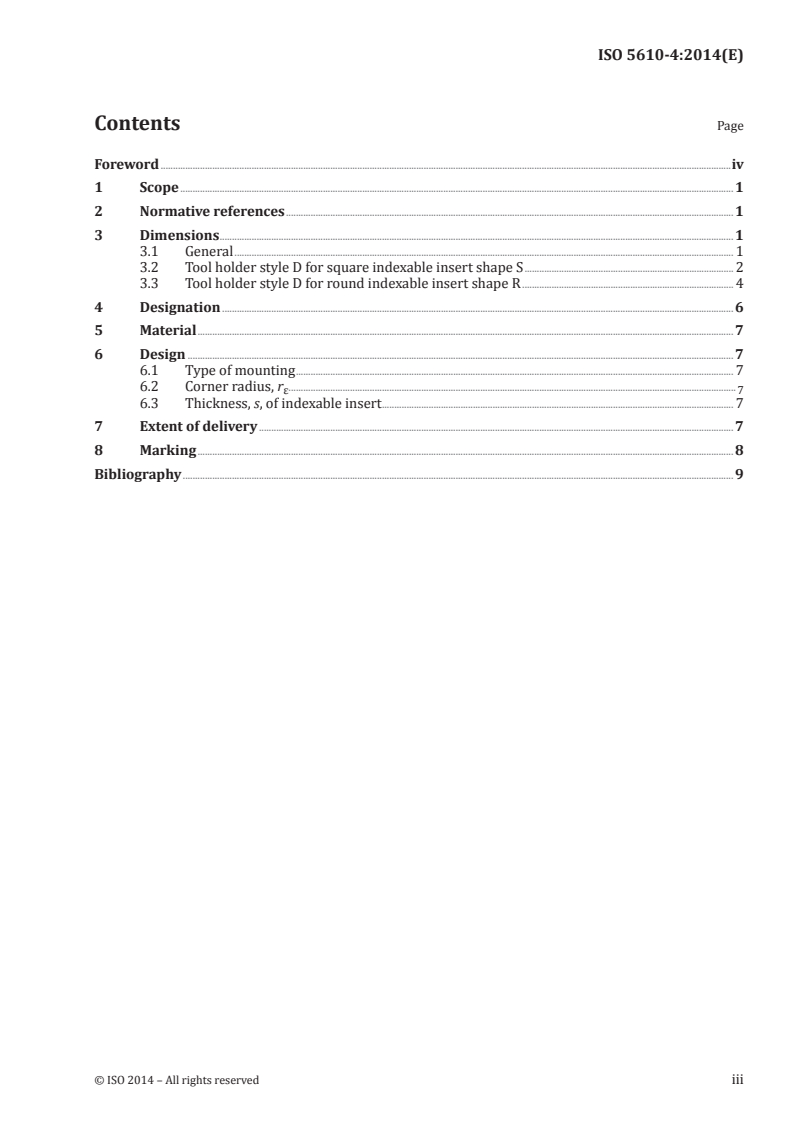

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Dimensions . 1
3.1 General . 1
3.2 Tool holder style D for square indexable insert shape S . 2
3.3 Tool holder style D for round indexable insert shape R . 4
4 Designation . 6
5 Material . 7
6 Design . 7
6.1 Type of mounting . 7
6.2 Corner radius, r .
ε 7
6.3 Thickness, s, of indexable insert . 7
7 Extent of delivery . 7
8 Marking . 8
Bibliography . 9

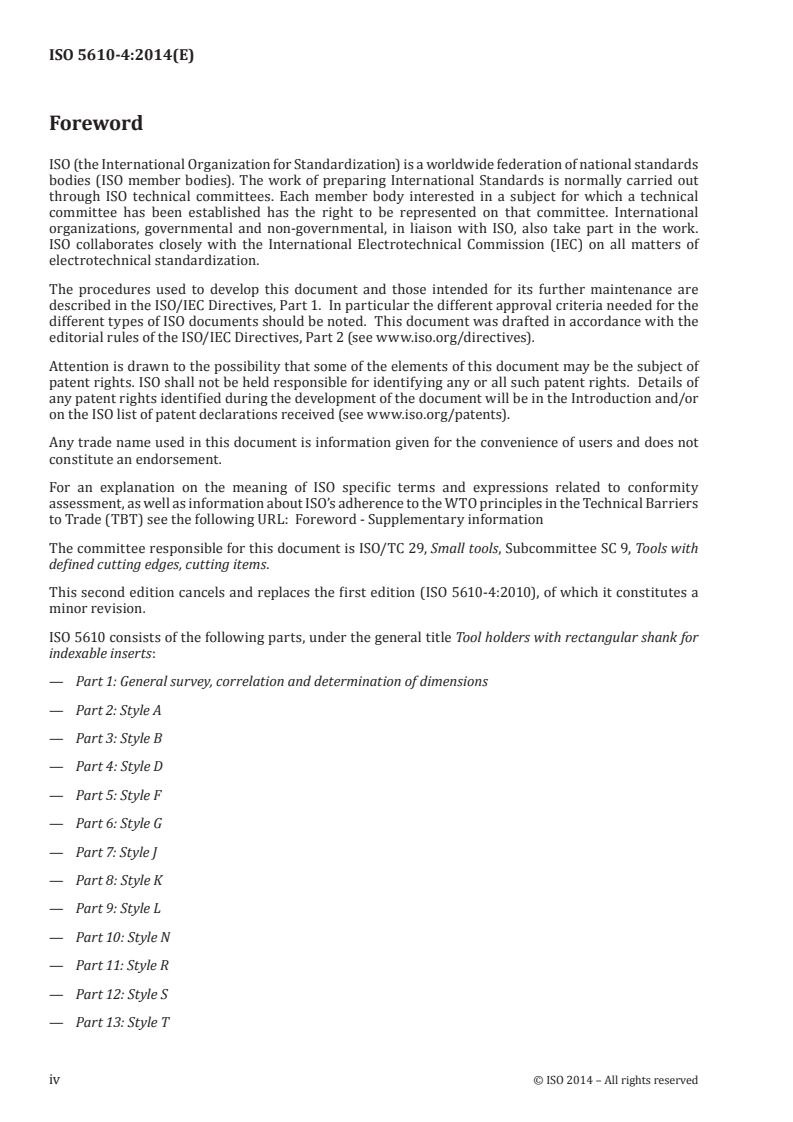

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the meaning of ISO specific terms and expressions related to conformity
assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers
to Trade (TBT) see the following URL: Foreword - Supplementary information
The committee responsible for this document is ISO/TC 29, Small tools, Subcommittee SC 9, Tools with
defined cutting edges, cutting items.
This second edition cancels and replaces the first edition (ISO 5610-4:2010), of which it constitutes a
minor revision.
ISO 5610 consists of the following parts, under the general title Tool holders with rectangular shank for
indexable inserts:
— Part 1: General survey, correlation and determination of dimensions
— Part 2: Style A
— Part 3: Style B
— Part 4: Style D
— Part 5: Style F
— Part 6: Style G
— Part 7: Style J
— Part 8: Style K
— Part 9: Style L
— Part 10: Style N
— Part 11: Style R
— Part 12: Style S
— Part 13: Style T
iv © ISO 2014 – All rights reserved

— Part 14: Style H
— Part 15: Style V
INTERNATIONAL STANDARD ISO 5610-4:2014(E)
Tool holders with rectangular shank for indexable
inserts —
Part 4:
Style D
1 Scope
This part of ISO 5610 specifies tool holders with rectangular shank, style D, i.e. with straight shank and
cutting edge angle κ = 45° for side cutting.
r
These tool holders are primarily intended for indexable inserts made of hard metal or other cutting
materials intended to be mounted by clamping and used for turning operations.
NOTE The symbols for the dimensions shown in the tables of this part of ISO 5610 and the corresponding
preferred symbols of properties defined in ISO/TS 13399-2 and ISO/TS 13399-3 are given in ISO 5610-1:2014,
Table A.1.
2 Normative references
The following documents, in whole or in part, are normatively referenced in this document and are
indispensable for its application. For dated references, only the edition cited applies. For undated
references, the latest edition of the referenced document (including any amendments) applies.
ISO 5608:2012, Turning and copying tool holders and cartridges for indexable inserts — Designation
ISO 5610-1:2014, Tool holders with rectangular shank for indexable inserts — Part 1: General survey,
correlation and determination of dimensions
3 Dimensions
3.1 General
It is not necessary for tool holders to comply with the pictorial representation; only the dimensions
given shall be observed.
For determination of dimensions h , f, and l , see ISO 5610-1.
1 1
For explanation of the designation code for tool holders, see ISO 5608.
NOTE The values of rake angles and inclination ang
...

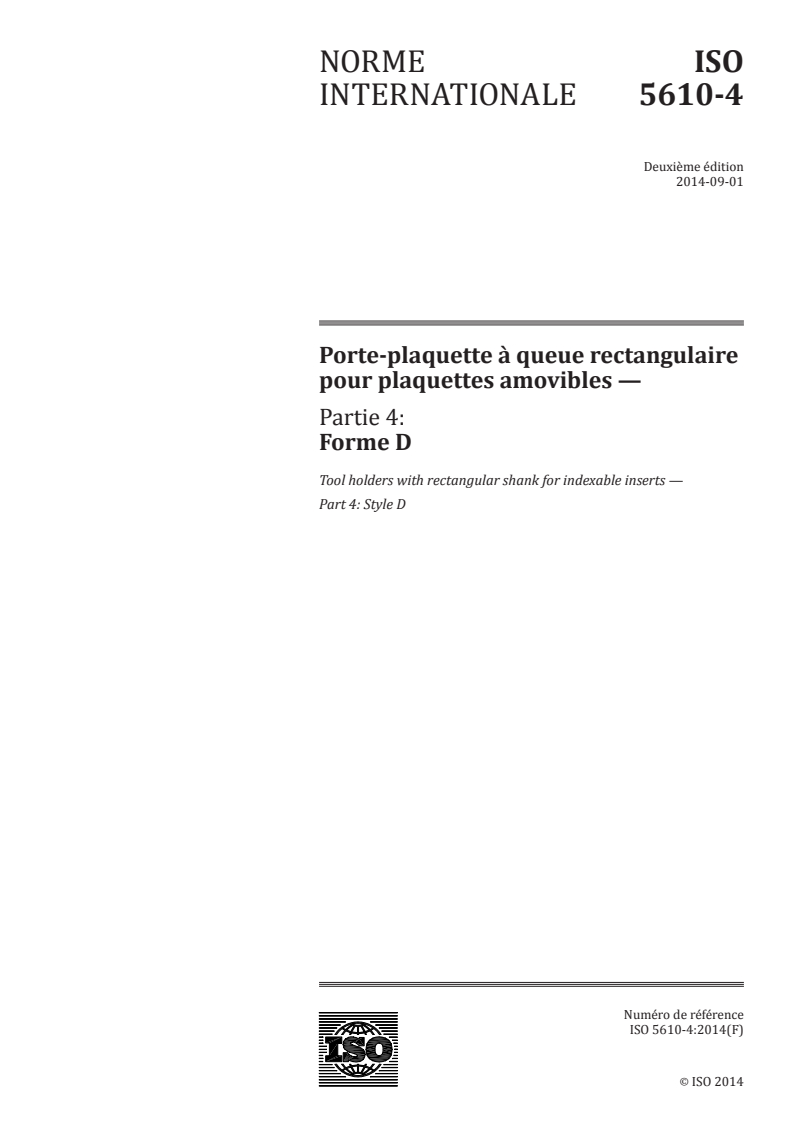

NORME ISO
INTERNATIONALE 5610-4
Deuxième édition
2014-09-01
Porte-plaquette à queue rectangulaire
pour plaquettes amovibles —
Partie 4:
Forme D
Tool holders with rectangular shank for indexable inserts —
Part 4: Style D
Numéro de référence
©
ISO 2014
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés

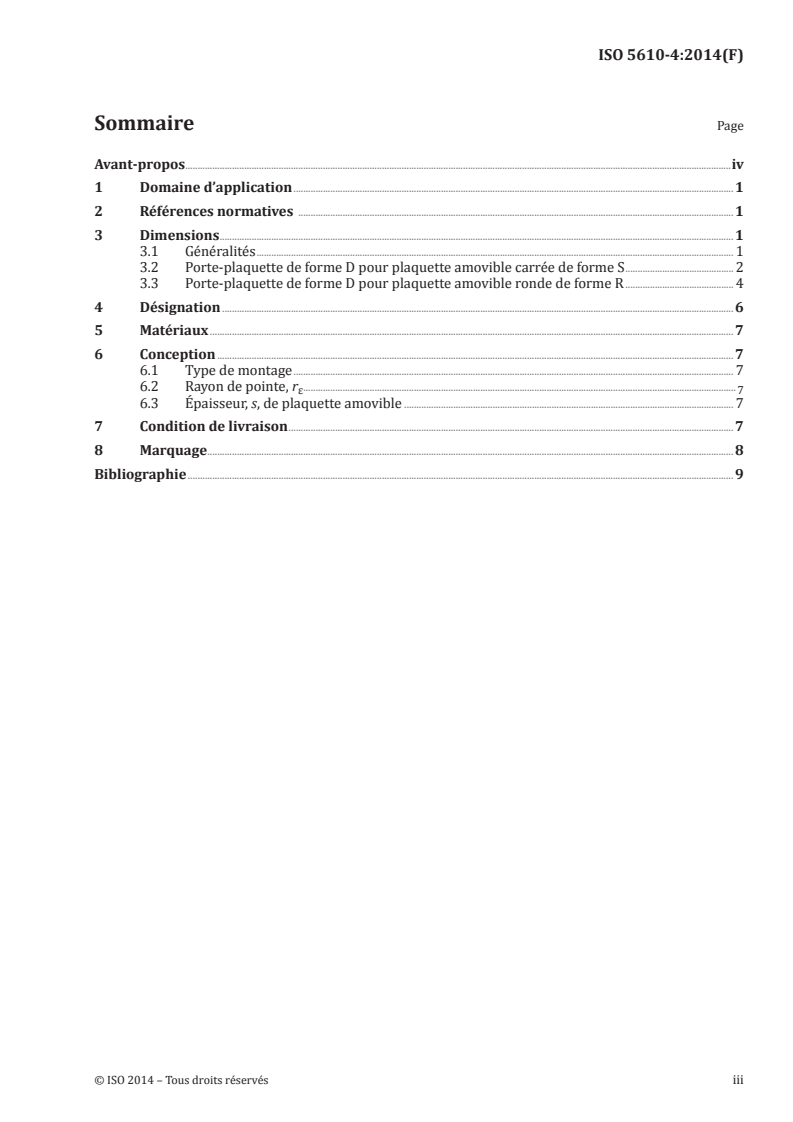

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Dimensions . 1
3.1 Généralités . 1
3.2 Porte-plaquette de forme D pour plaquette amovible carrée de forme S . 2
3.3 Porte-plaquette de forme D pour plaquette amovible ronde de forme R . 4
4 Désignation . 6
5 Matériaux . 7
6 Conception . 7
6.1 Type de montage . 7
6.2 Rayon de pointe, r .
ε 7
6.3 Épaisseur, s, de plaquette amovible . 7
7 Condition de livraison . 7
8 Marquage . 8
Bibliographie . 9

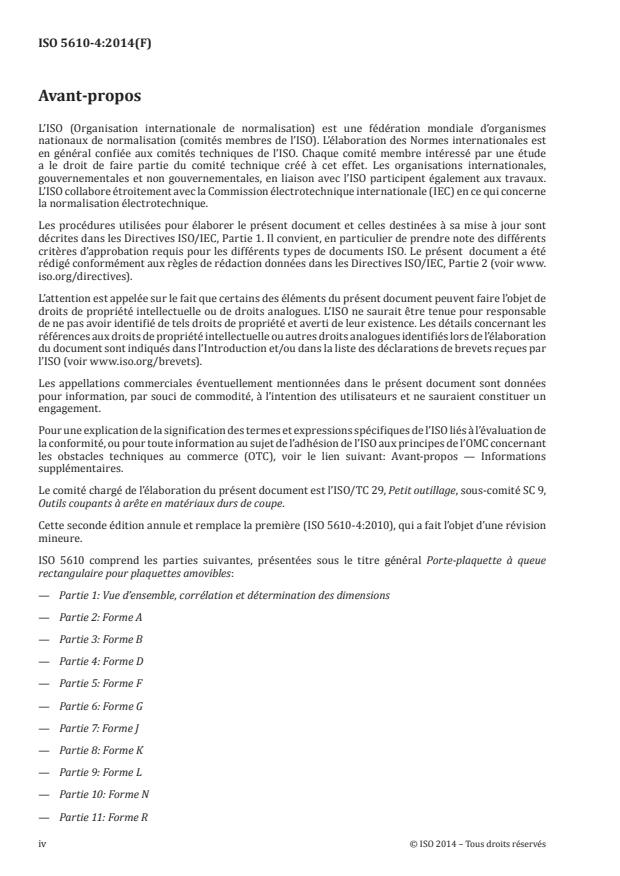

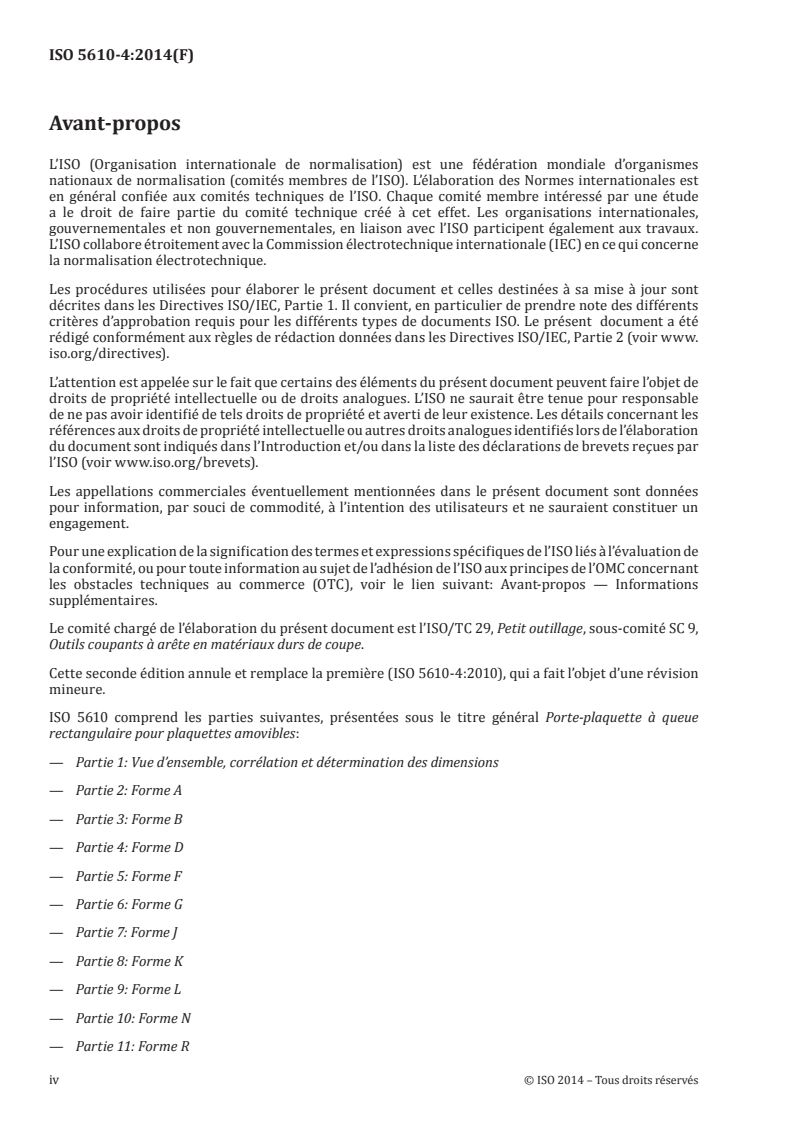

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne
la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les
références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration
du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par
l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de
la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant
les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations
supplémentaires.
Le comité chargé de l’élaboration du présent document est l’ISO/TC 29, Petit outillage, sous-comité SC 9,
Outils coupants à arête en matériaux durs de coupe.
Cette seconde édition annule et remplace la première (ISO 5610-4:2010), qui a fait l’objet d’une révision
mineure.
ISO 5610 comprend les parties suivantes, présentées sous le titre général Porte-plaquette à queue
rectangulaire pour plaquettes amovibles:
— Partie 1: Vue d’ensemble, corrélation et détermination des dimensions
— Partie 2: Forme A
— Partie 3: Forme B
— Partie 4: Forme D
— Partie 5: Forme F
— Partie 6: Forme G
— Partie 7: Forme J
— Partie 8: Forme K
— Partie 9: Forme L
— Partie 10: Forme N
— Partie 11: Forme R
iv © ISO 2014 – Tous droits réservés

— Partie 12: Forme S
— Partie 13: Forme T
— Partie 14: Forme H
— Partie 15: Forme V
NORME INTERNATIONALE ISO 5610-4:2014(F)
Porte-plaquette à queue rectangulaire pour plaquettes
amovibles —
Partie 4:
Forme D
1 Domaine d’application
La présente partie de l’ISO 5610 s’applique aux porte-plaquette à queue rectangulaire de forme D,
c’est-à-dire avec queue droite et angle de direction d’arête, κ = 45°, pour l’arête latérale.
r
Ces porte-plaquette sont principalement conçus pour des plaquettes amovibles en matériaux durs ou
autres matériaux coupants à monter avec un dispositif de fixation et à utiliser pour des opérations de
tournage.
NOTE Les symboles des dimensions représentés sur les figures et dans les tableaux de la présente
partie de l’ISO 5610 et les symboles préférés correspondant aux propriétés définies dans l’ISO/TS 13399-2 et
l’ISO/TS 13399-3 sont indiqués dans l’ISO 5610-1:2014, Tableau A.1.
2 Références normatives
Les documents de référence suivants sont indispensables pour l’application du présent document. Pour
les références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition
du document de référence s’applique (y compris les éventuels amendements).
ISO 5608:2012, Porte-plaquette de tournage et de copiage et cartouches — Désignation
ISO 5610-1:2014, Porte-plaquette à queue rectangulaire pour plaquettes amovibles — Partie 1: Vue
d’ensemble, corrélation et détermination des dimensions
3 Dimensions
3.1 Généralités
Il n’est pas nécessaire que les porte-plaquette soient conformes à la représentation graphique, seules les
dimensions données doivent être suivies.
Pour la détermination des dimensions h , f et l , voir l’ISO 5610-1.
1 1
Pour l’explication du code de désignation des porte-plaquette, voir l’ISO 5608.
NOTE Les valeurs des angles de coupe et des angles d’inclinaison indiqués sur les figures sont des valeurs
recommandées, elles peuvent varier en fonction de l’application.
3.2 Porte-pl
...
