ISO 16809:2025

Non-destructive testing — Ultrasonic thickness determination

This document specifies principles for determination of the thickness of metallic and non-metallic materials using the contact technique or immersion technique, based on measurement of the time of flight of ultrasonic pulses only.

Essais non destructifs — Détermination de l'épaisseur par ultrasons

Le présent document spécifie les principes de détermination de l’épaisseur par ultrasons de matériaux métalliques et non métalliques par contact ou par immersion, exclusivement basés sur la mesure du temps de vol d’impulsions ultrasonores.

General Information

• Status: Published
• Publication Date: 12-Jun-2025
• ICS: 19.100 - Non-destructive testing
• Technical Committee: ISO/TC 135/SC 3 - Ultrasonic testing
• Drafting Committee: ISO/TC 135/SC 3 - Ultrasonic testing
• Current Stage: 6060 - International Standard published
• Start Date: 13-Jun-2025
• Due Date: 11-Jul-2026
• Completion Date: 13-Jun-2025

Relations

• Consolidates: ISO 4518:2021 - Metallic coatings — Measurement of coating thickness — Profilometric method
• Effective Date: 22-Jul-2023
• Revises: ISO 16809:2017 - Non-destructive testing — Ultrasonic thickness measurement
• Effective Date: 15-Jul-2023

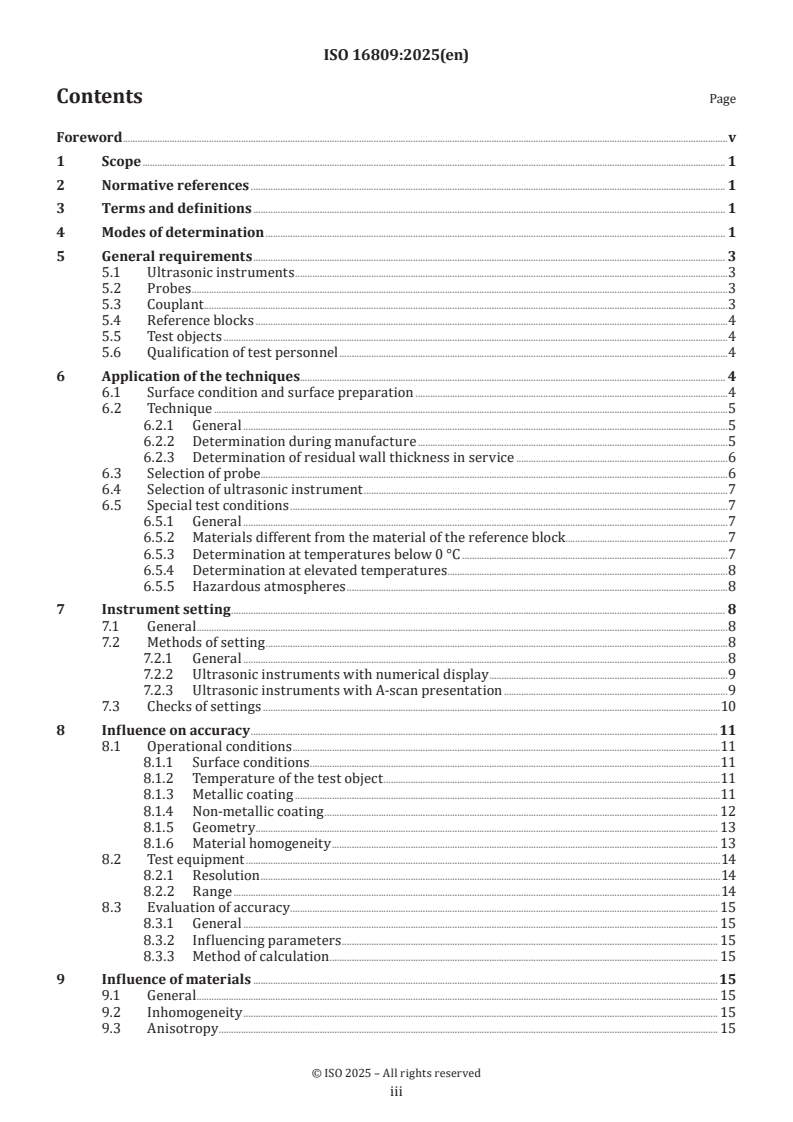

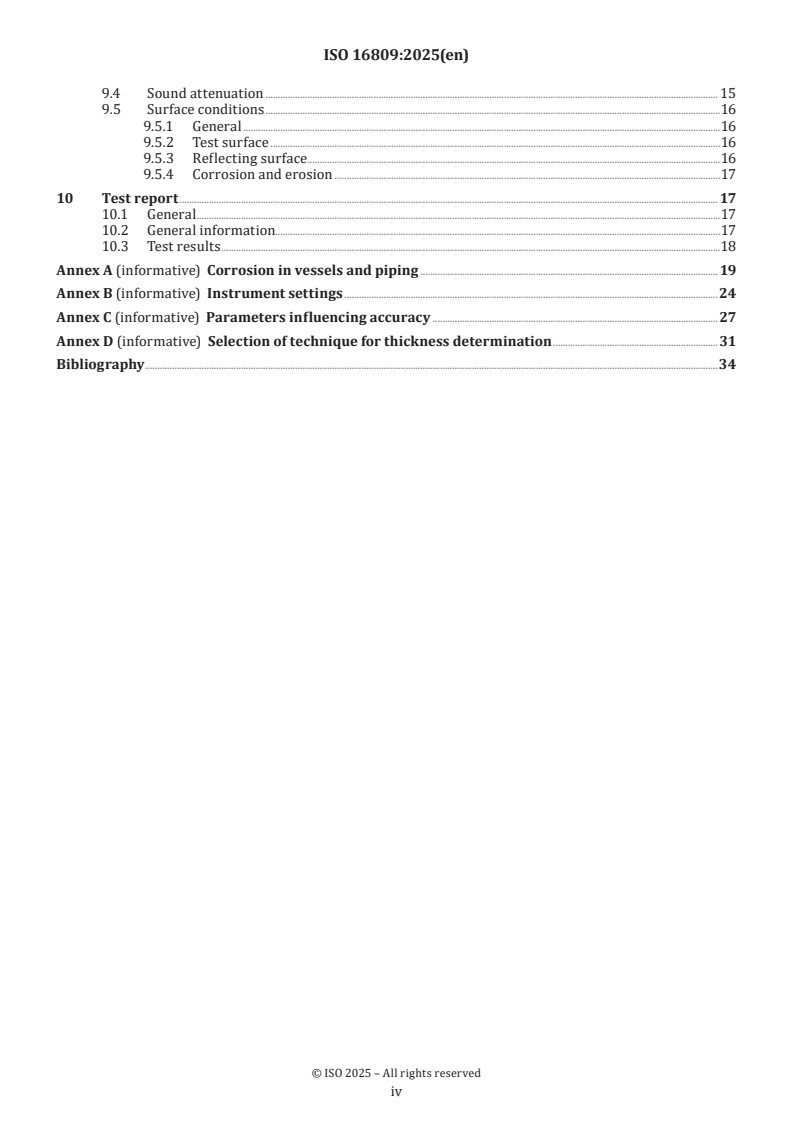

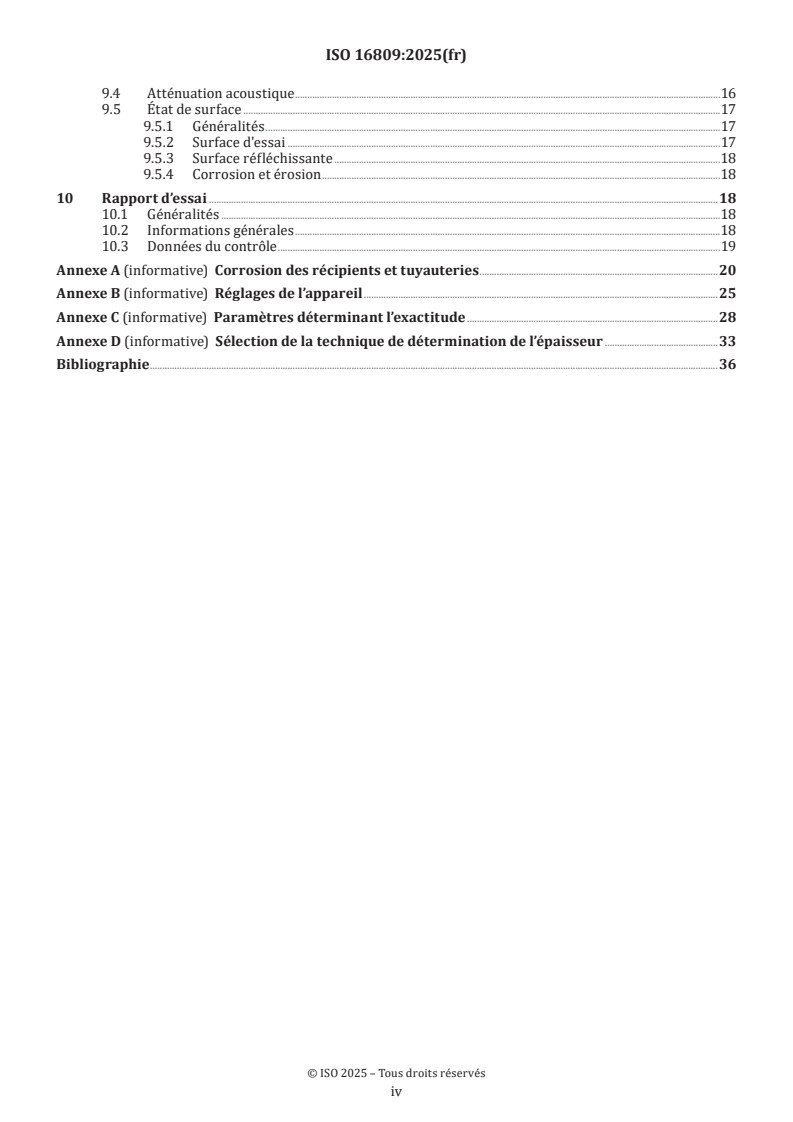

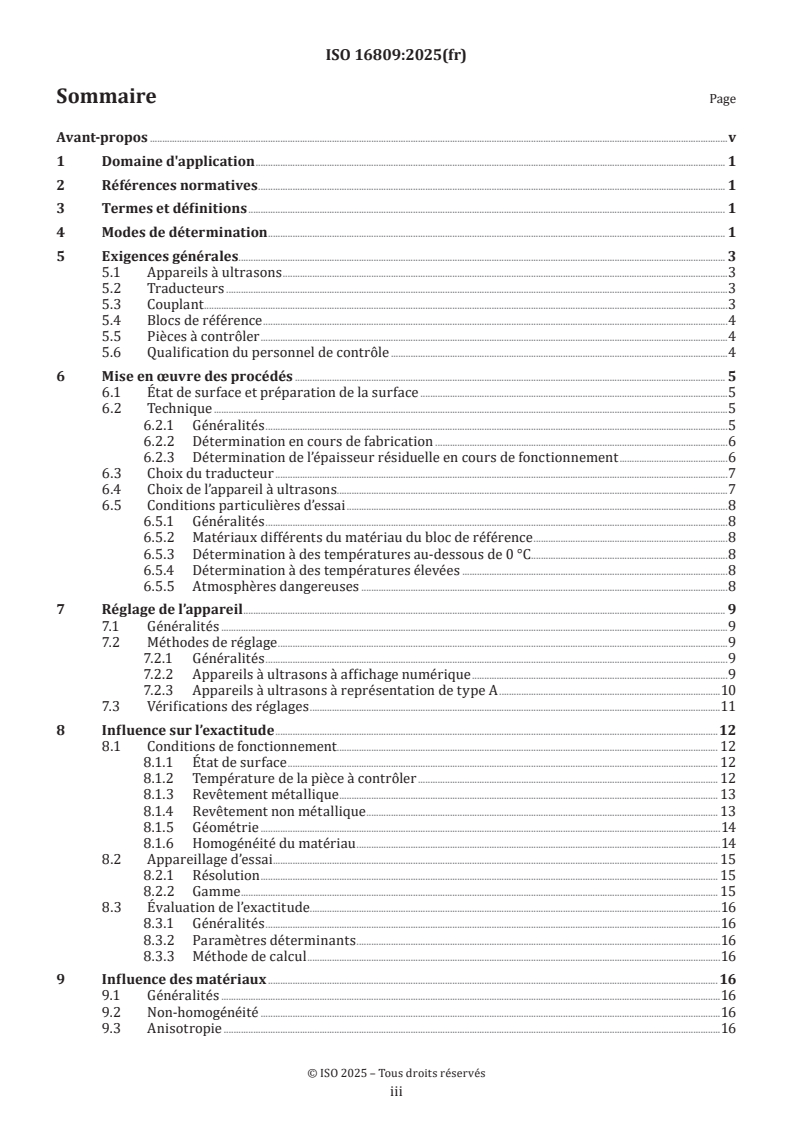

Standards Content (Sample)
