ISO 2404:1986
(Main)Cinematography — Six-track magnetic sound records on 70 mm striped release prints — Locations and dimensions
Cinematography — Six-track magnetic sound records on 70 mm striped release prints — Locations and dimensions
Specified are the locations and widths of magnetic stripes and gaps of magnetic recording and reproducing heads for six-track magnetic sound records on 70 mm release prints on safety film. In special motion-picture films the arrangement of the stripes may deviate from that given here to achieve certain sound effects.
Cinématographie — Copies d'exploitation sur films 70 mm à six pistes magnétiques sonores — Emplacements et dimensions
General Information
Relations
Buy Standard
Standards Content (Sample)

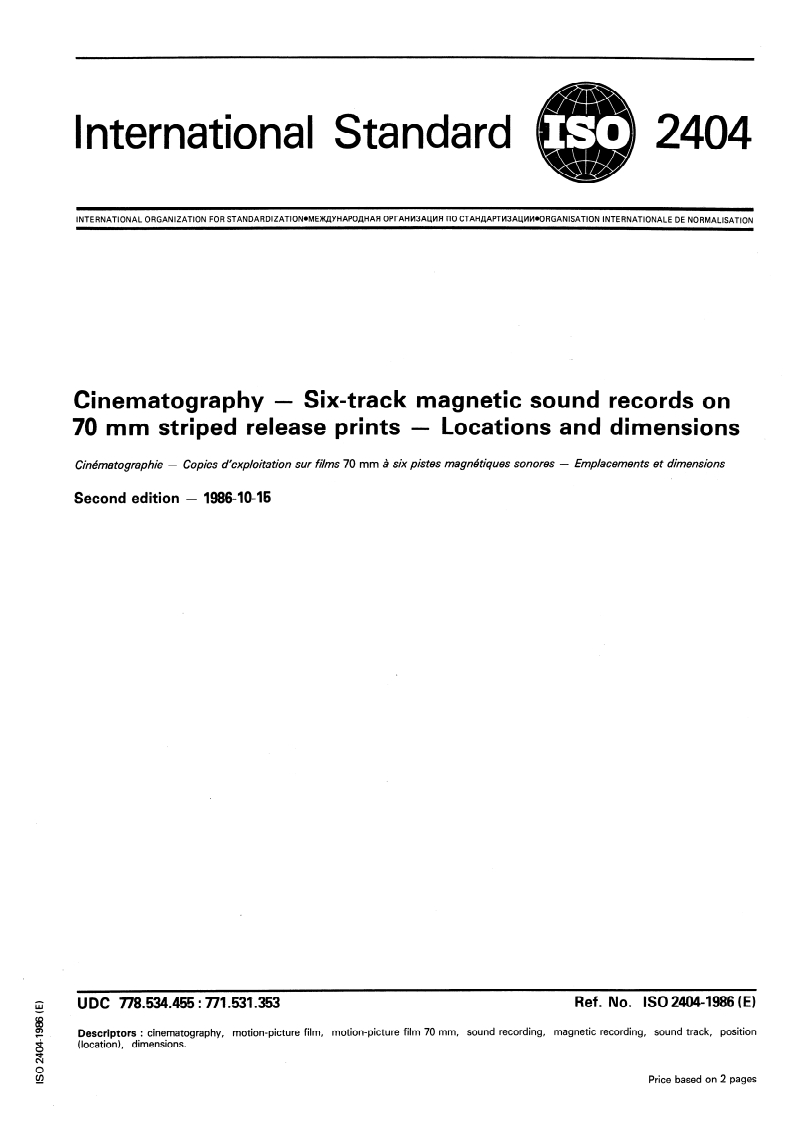

International Standard
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEX,JJYHAPO~HAR OPI-AHM3AUMR i-l0 CTAH~APTM3ALWl~ORGANISATION INTERNATIONALE DE NORMALlSATlON
Six-track magnetic Sound records on
Cinematography -
Locations and dimensions
70 mm striped release prints -
Cin&matographie - Copies d’exploitation sur films 70 mm 2 six pistes magnkiques sonores - Emplacements et dimensions
Second edition - 1986-10-15
Ref. No. ISO 24044986 (EI
UDC 778.534.465: 771.531353
Gi
-
motion-picture film 70 mm, Sound recording, magnetic recording, Sound track, Position
Descriptors : cinematography, motion-picture film,
(location 1, dimensions.
Price based on 2 pages
---------------------- Page: 1 ----------------------

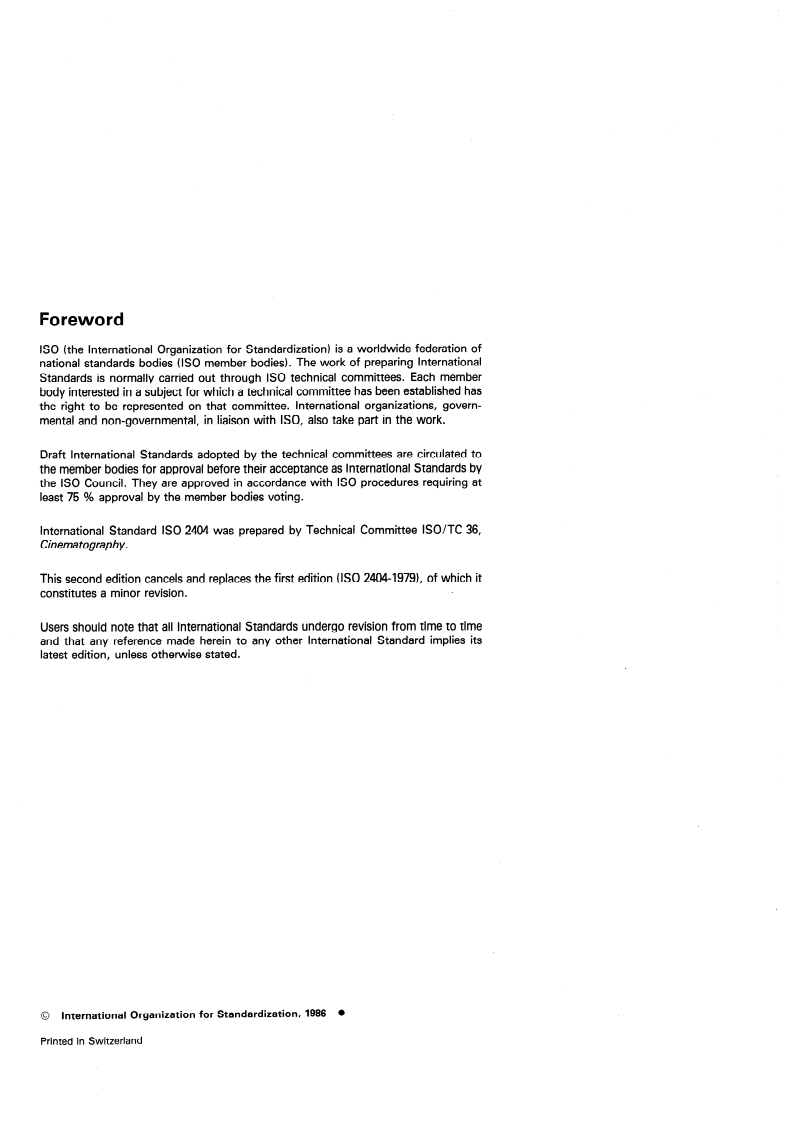

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of
national Standards bodies (ISO member bodies). The work of preparing International
Standards is normally carried out through ISO technical committees. Esch member
body interested in a subject for which a technical committee has been established has
the right to be represented on that committee. International organizations, govern-
mental and non-governmental, in liaison with ISO, also take patt in the work.
Draft International Standards adopted by the technical committees are circulated to
the member bodies for approval before their acceptance as International Standards by
the ISO Council. They are approved in accordance with ISO procedures requiring at
least 75 % approval by the member bodies voting.
International Standard ISO 2404 was prepared by Technical Committee ISO/TC 36,
Cinema tograph y.
This second edition cancels and replaces the first edition (ISO 2404-19791, of which it
constitutes a minor revision.
Users should note that all International Standards undergo revision from time to time
and that any reference made herein to any other International Standard implies its
Jatest edition, unless otherwise stated.
0
0 International Organization for Standardkation, 1986
Printed in Switzerland
---------------------- Page: 2 ----------------------

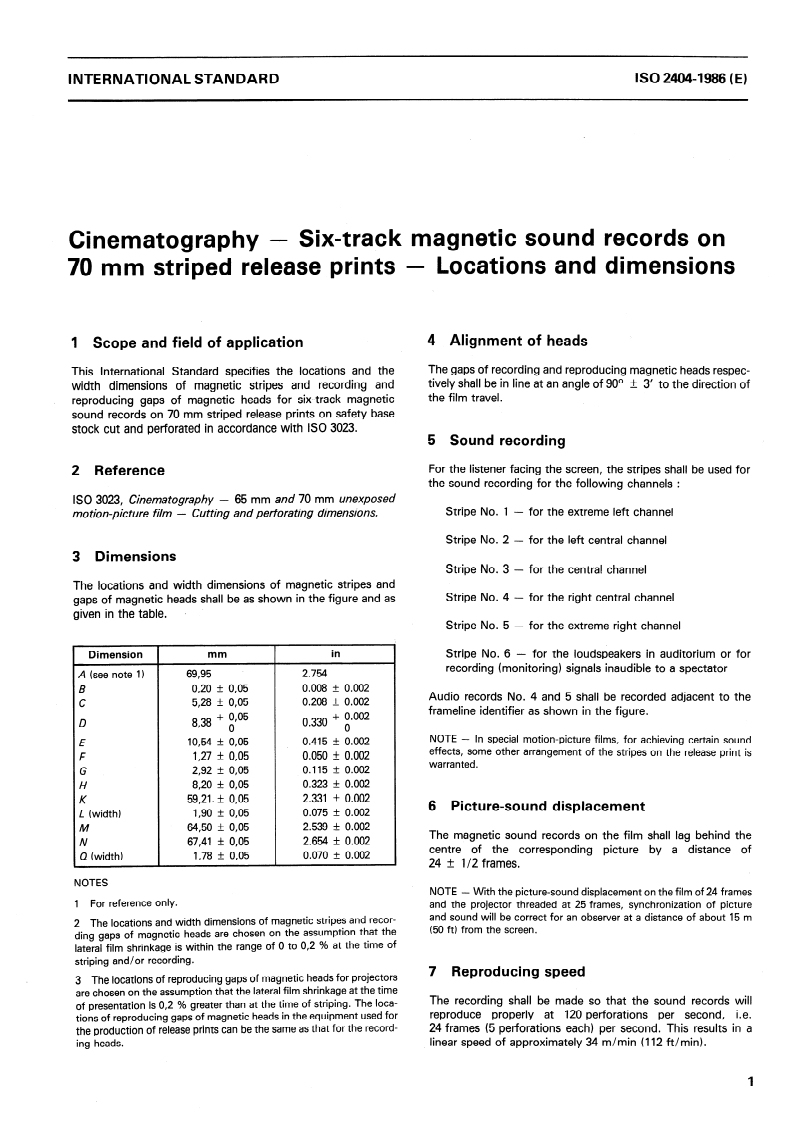

INTERNATIONAL STANDARD ISO 2404-1986 (E)
Six-track magnetic Sound records on
Cinematography -
- Locations and dimensions
70 mm striped release prints
4 Alignment of heads
1 Scope and field of application
The gaps of recording and reproducing magnetic heads respec-
This International Standard specifies the locations and the
tively shall be in line at an angle of 90° &- 3’ to the direction of
width dimensions of magnetic stripes and recording and
reproducing gaps of magnetic heads for six-track magnetic the film travel.
Sound records on 70 mm striped release prints on safety base
stock tut and perforated in accordance with ISO 3023.
5 Sound recording
For the listener facing the Screen, the stripes shall be used for
2 Reference
the Sound recording for the following channels :
65 mm and 70 mm unexposed
ISO 3023, Cinematography -
Stripe No. 1
mo tion-picture film - Cu tting and perfora ting dimensions. - for the extreme left channel
Stripe No. 2 - for the left central channel
3 Dimensions
Stripe No. 3 - for the c
...

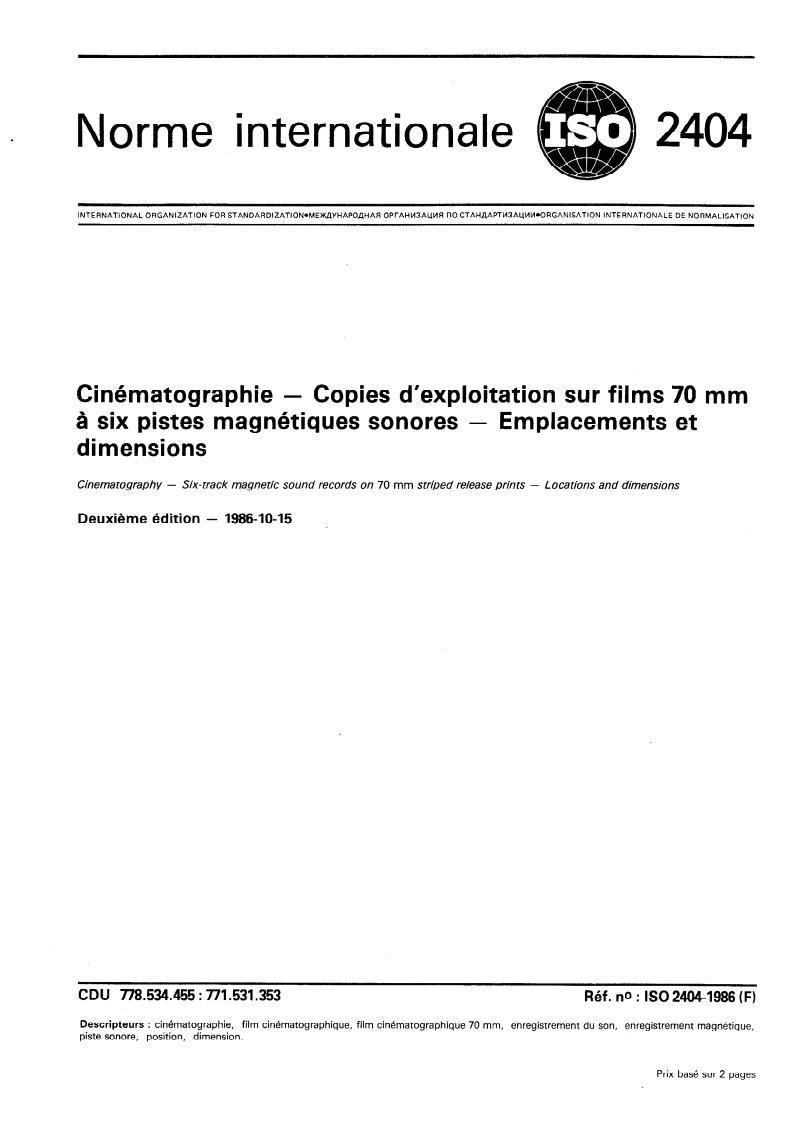

Norme internati
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEXflYHAPO,QHAR OPTAHM3AL&lR l-l0 CTAH,QAPTM3AL&IM~ORGANISATlON INTERNATIONALE DE NORMALISATION
Copies d’exploitation sur films 70 mm
Cinématographie -
à six pistes magnétiques sonores - Emplacements et
dimensions
Cinema tograph y - Six- track magnetic sound records on 70 mm striped release prïnts - Locations and dimensions
Deuxième édition - 1986-10-15
Réf. n* : ISO 24044986 (F)
CDU 778.534.455: 771.531353
Descripteurs : cinématographie, film cinématographique, film cinématographique 70 mm, enregistrement du son, enregistrement magnétique,
piste sonore, position, dimension.
Prix basé sur 2 pages
---------------------- Page: 1 ----------------------

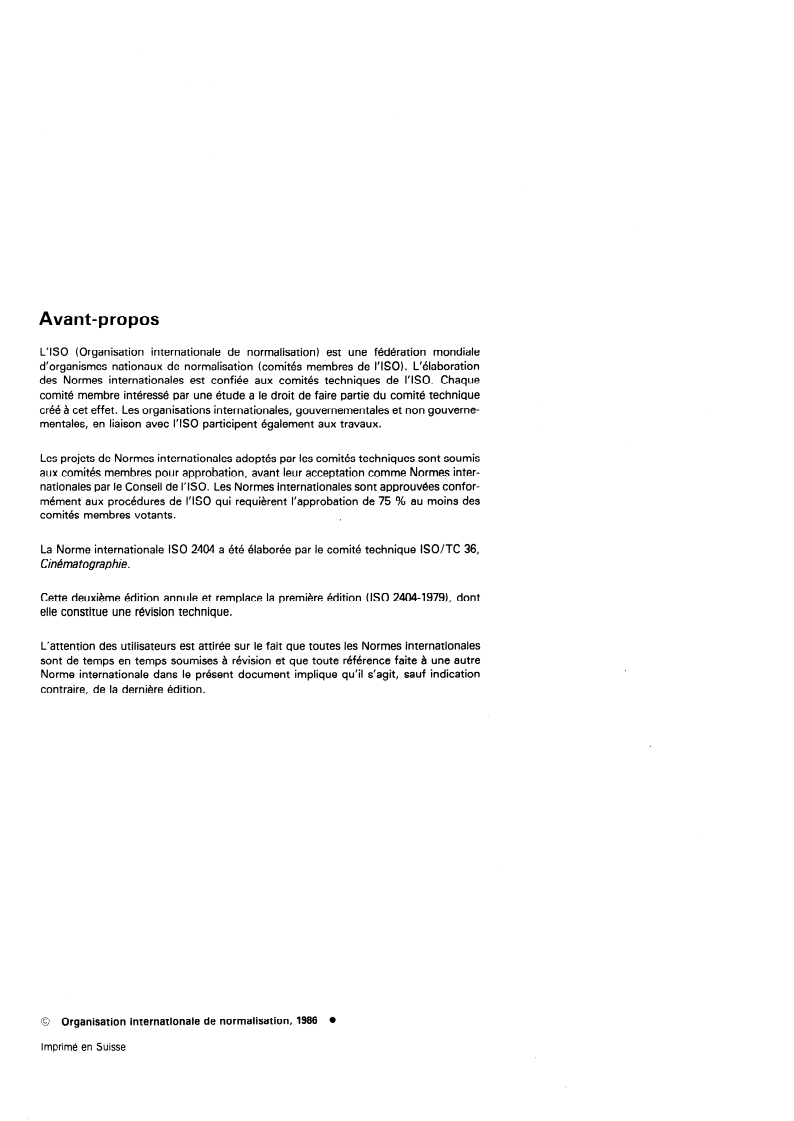

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 2404 a été élaborée par le comité technique ISO/TC 36,
Cinématographie.
Cette deuxiéme édition an nule et remplace la prem ière édition (ISO 2404- 1979) , dont
elle constitue une révision technique.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la derniére édition.
a
0 Organisation inte.rnationale de normalisation, 1986
Imprimé en Suisse
---------------------- Page: 2 ----------------------

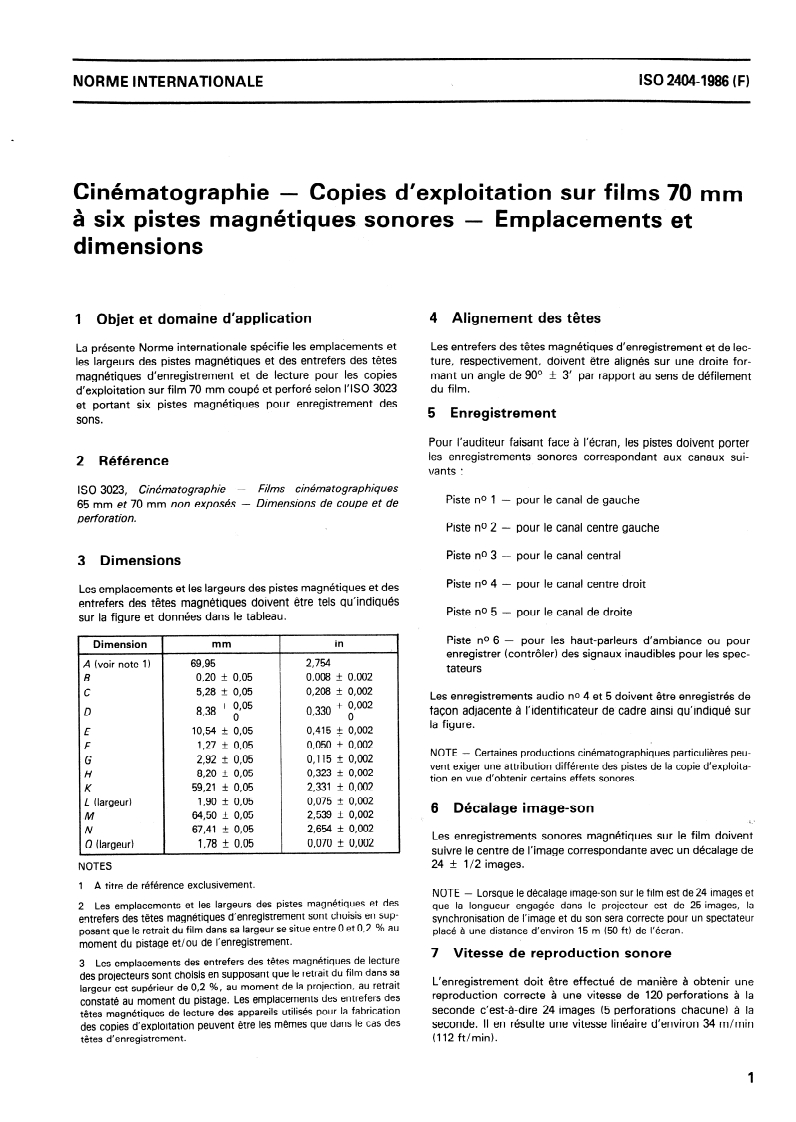

NORME INTERNATIONALE SS0 24044986 (F)
Cinématographie - Copies d’exploitation sur films 70 mm
à six pistes magnétiques sonores -
Emplacements et
dimensions
1 Objet et domaine d’application 4 Alignement des têtes
Les entrefers des têtes magnétiques d’enregistrement et de lec-
La présente Norme internationale spécifie les emplacements et
les largeurs des pistes magnétiques et des entrefers des têtes ture, respectivement, doivent être alignés sur une droite for-
mant un angle de 90’ + 3’ par rapport au sens de défilement
magnétiques d’enregistrement et de lecture pour les copies
du film.
d’exploitation sur film 70 mm coupé et perforé selon I’ISO 3023
et portant six pistes magnétiques pour enregistrement des
5 Enregistrement
sons.
Pour l’auditeur faisant face à l’écran, les pistes doivent porter
les enregistrements sonores correspondant aux canaux sui-
2 Référence
vants :
I S 0 3023, Cinématographie - Films cinématographiques
Piste no 1 - pour le canal de gauche
65 mm et 70 mm non exposés - Dimensions de coupe et de
perforation.
Piste no 2 - pour le canal centre gauche
Piste no 3 - pour le canal central
3 Dimensions
P
...
Norme internati
INTERNATIONAL ORGANIZATION FOR STANDARDIZATION.MEXflYHAPO,QHAR OPTAHM3AL&lR l-l0 CTAH,QAPTM3AL&IM~ORGANISATlON INTERNATIONALE DE NORMALISATION
Copies d’exploitation sur films 70 mm
Cinématographie -
à six pistes magnétiques sonores - Emplacements et
dimensions
Cinema tograph y - Six- track magnetic sound records on 70 mm striped release prïnts - Locations and dimensions
Deuxième édition - 1986-10-15
Réf. n* : ISO 24044986 (F)
CDU 778.534.455: 771.531353
Descripteurs : cinématographie, film cinématographique, film cinématographique 70 mm, enregistrement du son, enregistrement magnétique,
piste sonore, position, dimension.
Prix basé sur 2 pages
---------------------- Page: 1 ----------------------
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale
d’organismes nationaux de normalisation (comités membres de I’ISO). L’élaboration
des Normes internationales est confiée aux comités techniques de I’ISO. Chaque
comité membre intéressé par une étude a le droit de faire partie du comité technique
créé à cet effet. Les organisations internationales, gouvernementales et non gouverne-
mentales, en liaison avec I’ISO participent également aux travaux.
Les projets de Normes internationales adoptés par les comités techniques sont soumis
aux comités membres pour approbation, avant leur acceptation comme Normes inter-
nationales par le Conseil de I’ISO. Les Normes internationales sont approuvées confor-
mément aux procédures de I’ISO qui requièrent l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 2404 a été élaborée par le comité technique ISO/TC 36,
Cinématographie.
Cette deuxiéme édition an nule et remplace la prem ière édition (ISO 2404- 1979) , dont
elle constitue une révision technique.
L’attention des utilisateurs est attirée sur le fait que toutes les Normes internationales
sont de temps en temps soumises à révision et que toute référence faite à une autre
Norme internationale dans le présent document implique qu’il s’agit, sauf indication
contraire, de la derniére édition.
a
0 Organisation inte.rnationale de normalisation, 1986
Imprimé en Suisse
---------------------- Page: 2 ----------------------
NORME INTERNATIONALE SS0 24044986 (F)
Cinématographie - Copies d’exploitation sur films 70 mm
à six pistes magnétiques sonores -
Emplacements et
dimensions
1 Objet et domaine d’application 4 Alignement des têtes
Les entrefers des têtes magnétiques d’enregistrement et de lec-
La présente Norme internationale spécifie les emplacements et
les largeurs des pistes magnétiques et des entrefers des têtes ture, respectivement, doivent être alignés sur une droite for-
mant un angle de 90’ + 3’ par rapport au sens de défilement
magnétiques d’enregistrement et de lecture pour les copies
du film.
d’exploitation sur film 70 mm coupé et perforé selon I’ISO 3023
et portant six pistes magnétiques pour enregistrement des
5 Enregistrement
sons.
Pour l’auditeur faisant face à l’écran, les pistes doivent porter
les enregistrements sonores correspondant aux canaux sui-
2 Référence
vants :
I S 0 3023, Cinématographie - Films cinématographiques
Piste no 1 - pour le canal de gauche
65 mm et 70 mm non exposés - Dimensions de coupe et de
perforation.
Piste no 2 - pour le canal centre gauche
Piste no 3 - pour le canal central
3 Dimensions
P
...
