ISO 15630-2:2019

Steel for the reinforcement and prestressing of concrete — Test methods — Part 2: Welded fabric and lattice girders

This document specifies chemical and mechanical test methods and measurement methods of geometrical characteristics applicable to welded fabric and lattice girders for the reinforcement of concrete. NOTE In some countries, the expression "welded wire reinforcement" is used in place of "welded (wire) fabric". For those tests not specified in this document (e.g. bend test, rib/indentation geometry, mass per metre), ISO 15630-1 is applicable. This document does not cover the sampling conditions that are dealt with in the product standards. A list of options for agreement between the parties involved is provided in Annex A.

Aciers pour l'armature et la précontrainte du béton — Méthodes d'essai — Partie 2: Treillis soudés et treillis raidisseurs

Le présent document spécifie des méthodes d'essai chimiques et mécaniques et des méthodes de mesure des caractéristiques géométriques applicables aux treillis soudés et aux treillis raidisseurs pour l'armature du béton. NOTE Dans certains pays, l'expression "armature constituée de fils soudés [welded wire reinforcement]» est utilisée à la place de «treillis soudé [welded (wire) fabric]». Pour les essais non spécifiés dans ce document (par exemple, essai de pliage, géométrie des verrous/empreintes, masse linéique), l'ISO 15630‑1 s'applique. Le présent document ne couvre pas les conditions d'échantillonnage qui sont spécifiées dans les normes de produit. Une liste d'options en vue d'un accord entre les parties concernées figure à l'Annexe A.

General Information

• Status: Published
• Publication Date: 06-Feb-2019
• ICS: 77.140.15 - Steels for reinforcement of concrete
• Technical Committee: ISO/TC 17/SC 16 - Steels for the reinforcement and prestressing of concrete
• Drafting Committee: ISO/TC 17/SC 16 - Steels for the reinforcement and prestressing of concrete
• Current Stage: 6060 - International Standard published
• Start Date: 07-Feb-2019
• Completion Date: 07-Feb-2019

RELATIONS

• Consolidates: ISO 18861:2020 - Cosmetics — Sun protection test methods — Percentage of water resistance
• Effective Date: 06-Jun-2022
• Replaces: ISO 15630-2:2010 - Steel for the reinforcement and prestressing of concrete — Test methods — Part 2: Welded fabric
• Effective Date: 03-May-2014

Standards Content (sample)

INTERNATIONAL ISO
STANDARD 15630-2
Third edition
2019-02
Steel for the reinforcement and
prestressing of concrete — Test
methods —
Part 2:
Welded fabric and lattice girders

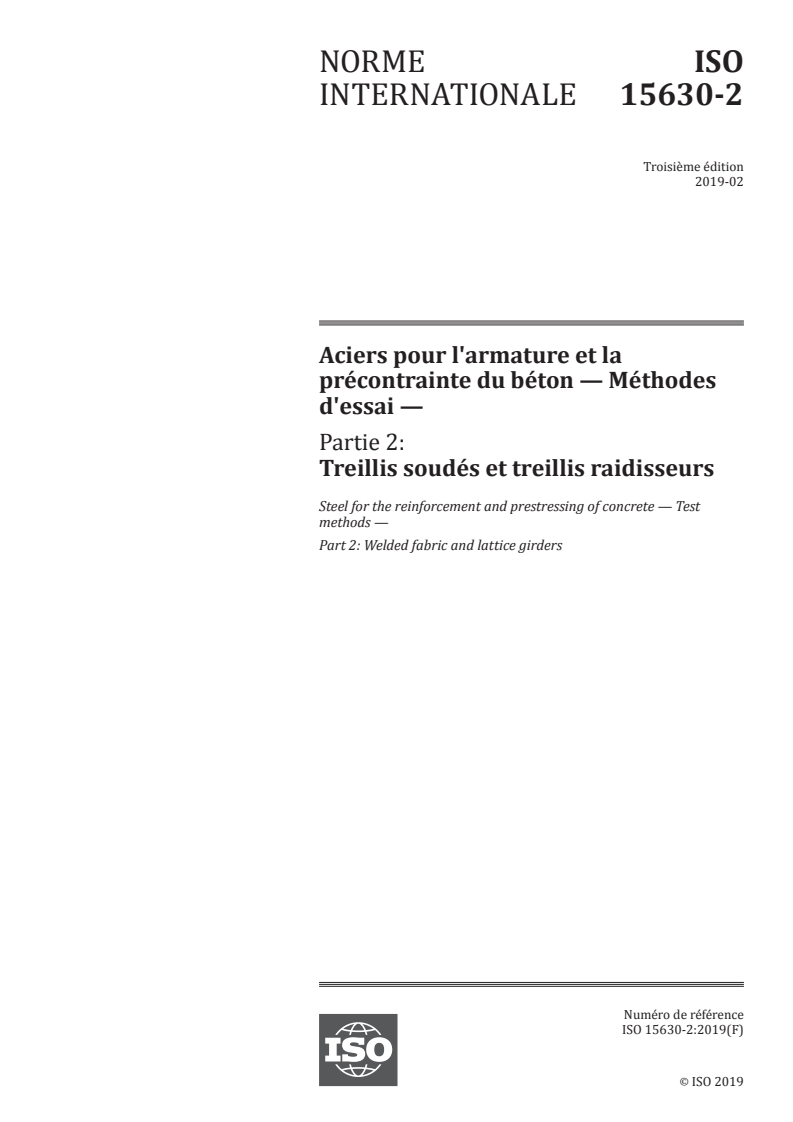

Aciers pour l'armature et la précontrainte du béton — Méthodes
d'essai —
Partie 2: Treillis soudés et treillis raidisseurs
Reference number
ISO 15630-2:2019(E)
ISO 2019
---------------------- Page: 1 ----------------------
ISO 15630-2:2019(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2019

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 15630-2:2019(E)

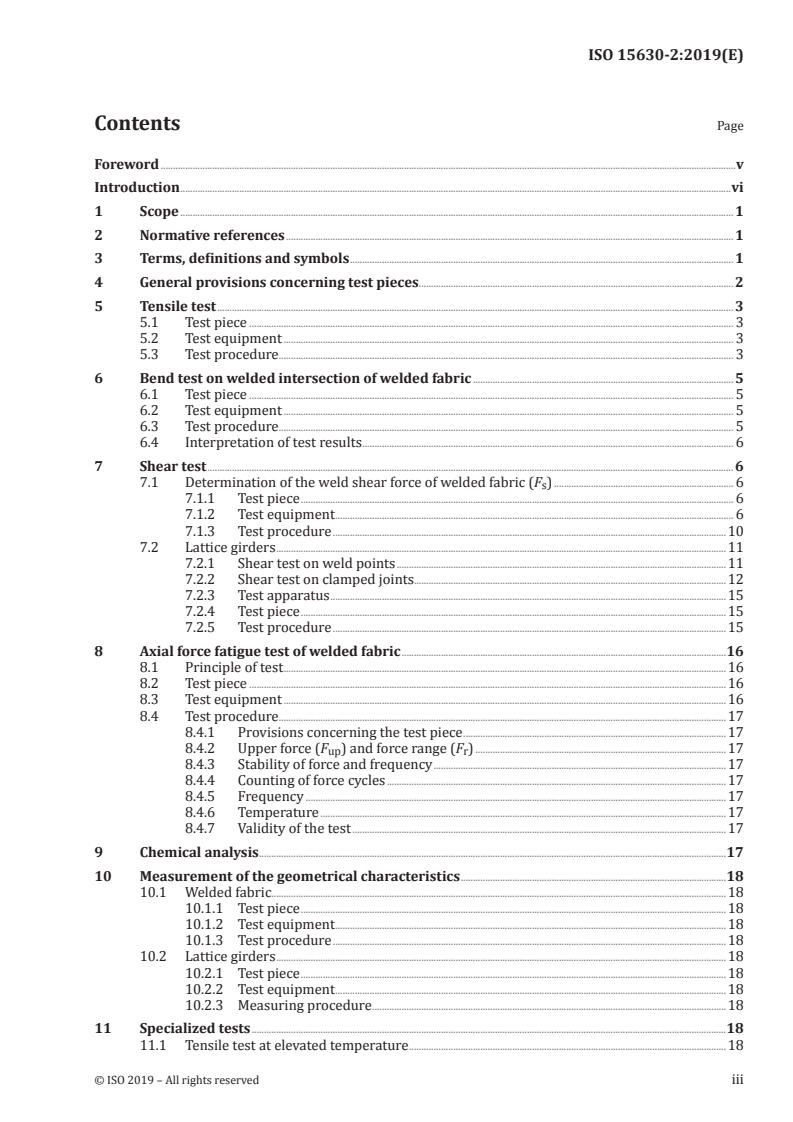

Contents Page

Foreword ..........................................................................................................................................................................................................................................v

Introduction ................................................................................................................................................................................................................................vi

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms, definitions and symbols ............................................................................................................................................................ 1

4 General provisions concerning test pieces ................................................................................................................................ 2

5 Tensile test .................................................................................................................................................................................................................. 3

5.1 Test piece ..................................................................................................................................................................................................... 3

5.2 Test equipment ....................................................................................................................................................................................... 3

5.3 Test procedure ......................................................................................................................................................................................... 3

6 Bend test on welded intersection of welded fabric .......................................................................................................... 5

6.1 Test piece ..................................................................................................................................................................................................... 5

6.2 Test equipment ....................................................................................................................................................................................... 5

6.3 Test procedure ......................................................................................................................................................................................... 5

6.4 Interpretation of test results ....................................................................................................................................................... 6

7 Shear test ...................................................................................................................................................................................................................... 6

7.1 Determination of the weld shear force of welded fabric (F ) ......................................................................... 6

7.1.1 Test piece ................................................................................................................................................................................ 6

7.1.2 Test equipment .................................................................................................................................................................. 6

7.1.3 Test procedure ................................................................................................................................................................10

7.2 Lattice girders .......................................................................................................................................................................................11

7.2.1 Shear test on weld points ......................................................................................................................................11

7.2.2 Shear test on clamped joints...............................................................................................................................12

7.2.3 Test apparatus .................................................................................................................................................................15

7.2.4 Test piece .............................................................................................................................................................................15

7.2.5 Test procedure ................................................................................................................................................................15

8 Axial force fatigue test of welded fabric ....................................................................................................................................16

8.1 Principle of test ....................................................................................................................................................................................16

8.2 Test piece ..................................................................................................................................................................................................16

8.3 Test equipment ....................................................................................................................................................................................16

8.4 Test procedure ......................................................................................................................................................................................17

8.4.1 Provisions concerning the test piece ...........................................................................................................17

8.4.2 Upper force (F ) and force range (F ) ......................................................................................................17

up r

8.4.3 Stability of force and frequency .......................................................................................................................17

8.4.4 Counting of force cycles ..........................................................................................................................................17

8.4.5 Frequency ...........................................................................................................................................................................17

8.4.6 Temperature .....................................................................................................................................................................17

8.4.7 Validity of the test ........................................................................................................................................................17

9 Chemical analysis ..............................................................................................................................................................................................17

10 Measurement of the geometrical characteristics ............................................................................................................18

10.1 Welded fabric.........................................................................................................................................................................................18

10.1.1 Test piece .............................................................................................................................................................................18

10.1.2 Test equipment ...............................................................................................................................................................18

10.1.3 Test procedure ................................................................................................................................................................18

10.2 Lattice girders .......................................................................................................................................................................................18

10.2.1 Test piece .............................................................................................................................................................................18

10.2.2 Test equipment ...............................................................................................................................................................18

10.2.3 Measuring procedure ................................................................................................................................................18

11 Specialized tests .................................................................................................................................................................................................18

11.1 Tensile test at elevated temperature .................................................................................................................................18

© ISO 2019 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 15630-2:2019(E)

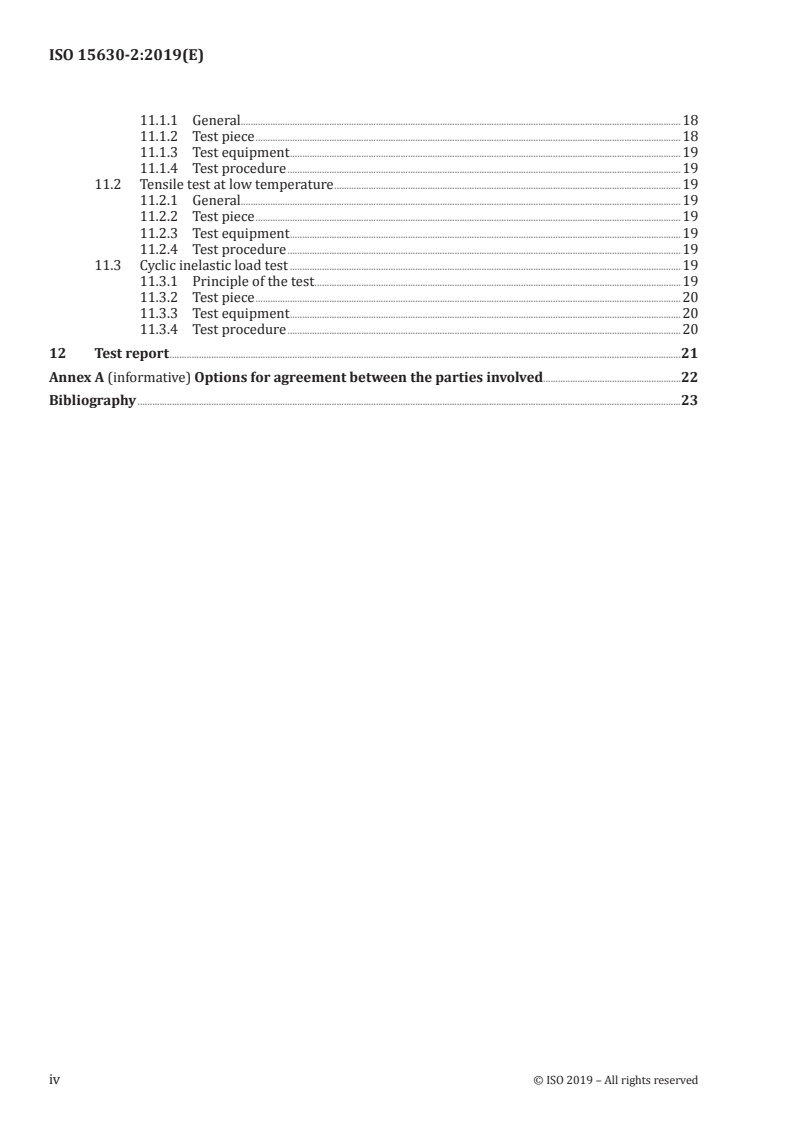

11.1.1 General...................................................................................................................................................................................18

11.1.2 Test piece .............................................................................................................................................................................18

11.1.3 Test equipment ...............................................................................................................................................................19

11.1.4 Test procedure ................................................................................................................................................................19

11.2 Tensile test at low temperature .............................................................................................................................................19

11.2.1 General...................................................................................................................................................................................19

11.2.2 Test piece .............................................................................................................................................................................19

11.2.3 Test equipment ...............................................................................................................................................................19

11.2.4 Test procedure ................................................................................................................................................................19

11.3 Cyclic inelastic load test ...............................................................................................................................................................19

11.3.1 Principle of the test .....................................................................................................................................................19

11.3.2 Test piece .............................................................................................................................................................................20

11.3.3 Test equipment ...............................................................................................................................................................20

11.3.4 Test procedure ................................................................................................................................................................20

12 Test report ................................................................................................................................................................................................................21

Annex A (informative) Options for agreement between the parties involved ........................................................22

Bibliography .............................................................................................................................................................................................................................23

iv © ISO 2019 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 15630-2:2019(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO’s adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by ISO/TC 17, Steel, Subcommittee SC 16, Steels for the reinforcement and

prestressing of concrete.

This third edition cancels and replaces the second edition (ISO 15630-2:2010), which has been

technically revised. Changes have been introduced in the title (the addition of lattice girders), the

Introduction and Clauses 1, 2 and 4, 5.3, Clause 8 (only the title), 8.3, 8.4.5 and 8.4.6. In Clauses 7 and

10, the titles have been slightly simplified and the clauses have been subdivided to cover both welded

fabric and lattice girders. A new Clause 11 has been added for “specialized” tests. The Bibliography has

been updated and the dated references have been replaced by undated references.
A list of all parts in the ISO 15360 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
© ISO 2019 – All rights reserved v
---------------------- Page: 5 ----------------------
ISO 15630-2:2019(E)
Introduction

The aim of ISO 15630 (all parts) is to provide all relevant test methods for reinforcing and prestressing

steels in one standard series.

This document covers standard test methods (see Clauses 5 to 10), as well as specialized test methods

(gathered in Clause 11) that are not commonly used in routine testing and that should only be considered

where relevant (or specified) in the applicable product standard.

Reference is made to International Standards on the testing of metals, in general, as they are applicable.

Complementary provisions have been given if needed.
vi © ISO 2019 – All rights reserved
---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 15630-2:2019(E)
Steel for the reinforcement and prestressing of concrete —
Test methods —
Part 2:
Welded fabric and lattice girders
1 Scope

This document specifies chemical and mechanical test methods and measurement methods of

geometrical characteristics applicable to welded fabric and lattice girders for the reinforcement of

concrete.

NOTE In some countries, the expression “welded wire reinforcement” is used in place of “welded (wire)

fabric”.

For those tests not specified in this document (e.g. bend test, rib/indentation geometry, mass per

metre), ISO 15630-1 is applicable.

This document does not cover the sampling conditions that are dealt with in the product standards.

A list of options for agreement between the parties involved is provided in Annex A.

2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 4965-1, Metallic materials — Dynamic force calibration for uniaxial fatigue testing — Part 1:

Testing systems

ISO 4965-2, Metallic materials — Dynamic force calibration for uniaxial fatigue testing — Part 2: Dynamic

calibration device (DCD) instrumentation

ISO 6892-1, Metallic materials — Tensile testing — Part 1: Method of test at room temperature

ISO 7500-1, Metallic materials — Calibration and verification of static uniaxial testing machines — Part 1:

Tension/compression testing machines — Calibration and verification of the force-measuring system

ISO 9513, Metallic materials — Calibration of extensometer systems used in uniaxial testing

ISO 16020, Steel for the reinforcement and prestressing of concrete — Vocabulary
3 Terms, definitions and symbols

For the purposes of this document, the terms and definitions given in ISO 16020 apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
© ISO 2019 – All rights reserved 1
---------------------- Page: 7 ----------------------
ISO 15630-2:2019(E)
For the purposes of this document, the following symbols apply.
Symbol Unit Description Reference
A % Percentage elongation after fracture 5.1, 5.3
A % Percentage plastic extension at maximum force (F ) 5.3
g m
A % Percentage total extension at maximum force (F ) Clause 5
gt m
A % Percentage uniform elongation after fracture 5.3
d mm Nominal diameter of the bar or wire 5.3, 7.2, 8.2, 8.4.7,
Table 1, 11.3.4.8

D mm Diameter of the mandrel of the bending device in the bend test on a Figure 2, 6.3

welded intersection

f Hz Frequency of force cycles in the axial force fatigue test 8.1, 8.4.3, Table 1

F N Maximum force in the tensile test 5.3
F N Force range in the axial force fatigue test Figure 9, 8.3,
8.4.2, 8.4.3
F N Weld shear force of welded fabric 7.1
F N Upper force in the axial force fatigue test Figure 9, 8.3,
8.4.2, 8.4.3
F N Weld shear force of lattice girders 7.2.5
r mm Distance between the grips and the gauge length for the manual 5.3
measurement of A
r mm Distance between the fracture and the gauge length for the manual 5.3
measurement of A
R MPa Upper yield strength 5.3
R MPa Tensile strength 5.3
R MPa 0,2 % proof strength, plastic extension 5.2, 5.3
p0,2
S mm Nominal cross-sectional area of the bar or wire 8.4.2
γ ° Angle of bend in the bend test on a welded intersection 6.3
2σ MPa Stress range in the axial force fatigue test 8.4.2
σ MPa Maximum stress in the axial force fatigue test 8.4.2
max
NOTE 1 MPa = 1 N/mm .
4 General provisions concerning test pieces

Unless otherwise agreed or specified in the product standard, the test pieces shall be taken from the

welded fabric or lattice girders in the as-delivered condition.

In the case of a curved test piece, the test piece shall be straightened prior to any testing by a bend

operation with a minimum amount of plastic deformation.

NOTE 1 The straightness of the test piece is critical for the tensile test at room temperature, the tensile test at

low temperature, the axial force fatigue test and the cyclic inelastic load test.

The means of straightening the test piece (manual, machine) shall be indicated in the test report.

For routine tests conducted by the manufacturers of reinforcing steels, the test information,

including the test piece condition and method of straightening, should be described within internal

documentation.

For the determination of the mechanical properties in the tensile test at room temperature, the tensile

test at low temperature, the axial force fatigue test and the cyclic inelastic load test, the test piece may

be artificially aged, depending on the requirements of the relevant product standard.

2 © ISO 2019 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 15630-2:2019(E)

If ageing is specified but the product standard does not specify the ageing treatment, the following

conditions should be applied: heating the test piece to 100 °C, maintaining at this temperature ±10 °C

for a period between 60 min and 75 min and then cooling in still air to the ambient temperature.

NOTE 2 Depending on the conditions (number of test pieces, diameter of test pieces, type of heating device),

different heating times can be required for the test piece to reach the temperature of 100 °C. Unless otherwise

proven, a minimum heating time of 40 min can be assumed for the test pieces to reach the oven/bath operating

temperature.

If an ageing treatment is applied to the test piece, the conditions of the ageing treatment shall be stated

in the test report.

The test piece shall include at least one welded intersection in the free length.

Cross wires or bars, and the wire or bar not to be tested in a twin-wire or twin-bar sample, shall be cut

off before the test without damaging the wire or bar to be tested or the weld under test.

5 Tensile test
5.1 Test piece

In addition to the general provisions given in Clause 4, the free length of the test piece shall be sufficient

for the determination of the percentage elongation after fracture or the percentage total extension at

maximum force in accordance with 5.3.

If the percentage elongation after fracture (A) is determined manually, the test piece shall be marked in

accordance with ISO 6892-1.

If the percentage total extension at maximum force (A ) is determined by the manual method,

equidistant marks shall be made on the free length of the test piece (see ISO 6892-1). The distance

between the marks shall be 20 mm, 10 mm or 5 mm, depending on the bar or wire nominal diameter.

5.2 Test equipment

The testing machine shall be verified and calibrated in accordance with ISO 7500-1 and shall be at least

of class 1.

If an extensometer is used, it shall be of class 1 in accordance with ISO 9513 for the determination of

R ; for the determination of A , a class 2 extensometer (see ISO 9513) may be used.

p0,2 gt

Any extensometer used for the determination of the percentage total extension at maximum force (A )

shall have a gauge length of at least 100 mm. The gauge length shall be indicated in the test report.

5.3 Test procedure

The tensile test shall be performed in accordance with ISO 6892-1. For the determination of R , if the

p0,2

straight portion of the force-extension diagram is limited or not clearly defined, one of the following

methods shall be applied:
— the procedure recommended in ISO 6892-1;

— the straight portion of the force-extension diagram shall be considered as the line joining the points

corresponding to 0,2F and 0,5F .
m m

F may be predefined as the force corresponding to the nominal tensile strength given in the

applicable product standard.

For stainless steels, other values than the ones mentioned above, applicable to carbon steels, may

be replaced by the appropriate values given in the product standard or agreed between the parties

involved.
© ISO 2019 – All rights reserved 3
---------------------- Page: 9 ----------------------
ISO 15630-2:2019(E)
In case of dispute, the second procedure shall be applied.

The test may be considered invalid if the slope of this line differs by more than 10 % from the theoretical

value of the modulus of elasticity.

For the calculation of tensile properties (R or R , R ), the nominal cross-sectional area shall be

eH p0,2 m
used, unless otherwise specified in the relevant product standard.

Where fracture occurs in the grips or at a distance from the grips of less than 20 mm or d (whichever is

the greater), the test may be considered as invalid.

For the calculation of elongation properties, the gauge length shall include at least one welded

intersection, unless otherwise specified in the relevant product standard. However, the subsequent

specified restrictions regarding the position of the gauge length (distances r and r ) have higher

1 2
priority and overrule this requirement.

For the determination of percentage elongation after fracture (A), the original gauge length shall be five

times the nominal diameter (d), unless otherwise specified in the relevant product standard. In case of

dispute, A shall be determined manually.

The percentage total extension at maximum force (A ) shall be determined either by using an

extensometer or by the manual method described in this document.

If A is measured by using an extensometer, ISO 6892-1 shall be applied with the following modification.

A shall be recorded before the force has dropped more than 0,2 % from its maximum value.

NOTE This provision is aimed at avoiding different values with different methods (manual vs. extensometer).

It is recognized that the use of extensometers tends to give on average a lower value of A than the one measured

manually.

If A is determined by the manual method after fracture, A shall be calculated from Formula (1):

gt gt
AA=+R /2000 (1)
gt rm
where A is the percentage uniform elongation after fracture.

The measurement of A shall be made, as the measurement of A (see ISO 6892-1), on the longer of the

two fractured parts of the test piece on a gauge length of 100 mm, as close as possible to the fracture but

at a distance, r , of at least 50 mm or 2d (whichever is the greater) away from the fracture and including

a welded intersection, if possible. This measurement may be considered as invalid if the distance, r ,

between the grips and the gauge length is less than 20 mm or d (whichever is the greater). See Figure 1.

In case of dispute, the manual method shall apply.
Grip length.
Gauge length 100 mm.
Figure 1 — Measurement of A by the manual method
4 © ISO 2019 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 15630-2:2019(E)
6 Bend test on welded intersection of welded fabric
6.1 Test piece
The general provisions given in Clause 4 apply.

For welded fabric with single wires or bars in both directions, the larger wire or bar shall be subjected

to bending.

For welded fabric with twin wires or bars, one of the twin wires or bars shall be subjected to bending.

6.2 Test equipment

6.2.1 A bending device, the principle of which is shown in Figure 2, shall be used.

Key
1 support
2 crossing wire
3 carrier
4 mandrel
Figure 2 — Principle of a bending device

NOTE Figure 2 shows a configuration where the mandrel and support rotate and the carrier is locked. It is

also possible that the carrier rotates and the support or mandrel is locked.

6.2.2 The bend test may also be performed by using a device with supports and a mandrel (e.g.

see ISO 7438).
6.3 Test procedure

The bend test shall be performed at a temperature between 10 °C and 35 °C, unless otherwis

...
