ISO 22389-1:2010
(Main)Timber structures — Bending strength of I-beams — Part 1: Testing, evaluation and characterization
Timber structures — Bending strength of I-beams — Part 1: Testing, evaluation and characterization
ISO 22389-1:2010 specifies the requirements for prefabricated wood-based I-beams used as structural members in bending applications. It gives procedures for establishing and evaluating structural capacities of prefabricated wood-based I-beams. The capacities considered are shear, moment, stiffness, bearing, and flange tension and compression. Procedures for establishing common details are given and certain end-use considerations specific to wood-based I-beams are itemized.
Structures en bois — Résistance à la flexion des poutres en I — Partie 1: Essais, évaluation et caractérisation
La présente partie de l'ISO 22389 spécifie les exigences pour les poutres en I préfabriquées à base de bois, utilisées comme éléments structuraux soumis à de la flexion. Elle donne des procédures pour établir et évaluer les performances structurales des poutres en I préfabriquées à base de bois. Les performances considérées sont le cisaillement, la flexion, la rigidité, la résistance sur appui ainsi que la résistance à la traction et à la compression des membrures. Les procédures pour établir les détails communs sont données et certaines considérations spécifiques relatives à l'utilisation finale des poutres en I à base de bois sont détaillées. Les poutres en I à base de bois évaluées conformément à la présente partie de l'ISO 22389 sont destinées à être utilisées en situation abritée et utilisent des composants capables de résister aux effets, sur les performances structurales, de l'humidité, due aux délais de construction ou à toute autre condition d'un degré de sévérité similaire, mais ne sont pas destinées à être exposées de manière permanente aux conditions climatiques. La présente partie de l'ISO 22389 n'est pas applicable aux performances au feu, aux exigences relatives au formaldéhyde et à la durabilité biologique. Elle ne couvre pas les exigences de fabrication des poutres en I préfabriquées à base de bois. NOTE Les procédures établies dans la présente partie de l'ISO 22389 sont applicables aux poutres en I définies par une norme ou une spécification du fabricant qui comprend les exigences relatives aux membrures, aux âmes et au collage ainsi qu'aux contrôles de production, y compris l'évaluation permanente de la conformité. La présente partie de l'ISO 22389 ne prétend pas aborder tous les éventuels problèmes de sécurité liés à son utilisation. Il relève de la responsabilité de l'utilisateur de la présente partie de l'ISO 22389 d'établir des pratiques appropriées en matière d'hygiène et de sécurité et de déterminer l'applicabilité des limitations réglementaires avant son utilisation. Un conseil de prudence spécifique est énoncé en 5.1.5.
General Information
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 22389-1
First edition
2010-05-15
Timber structures — Bending strength of
I-beams —
Part 1:
Testing, evaluation and characterization
Structures en bois — Résistance à la flexion des poutres en I —
Partie 1: Essais, évaluation et caractérisation
Reference number
©
ISO 2010
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2010
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2010 – All rights reserved

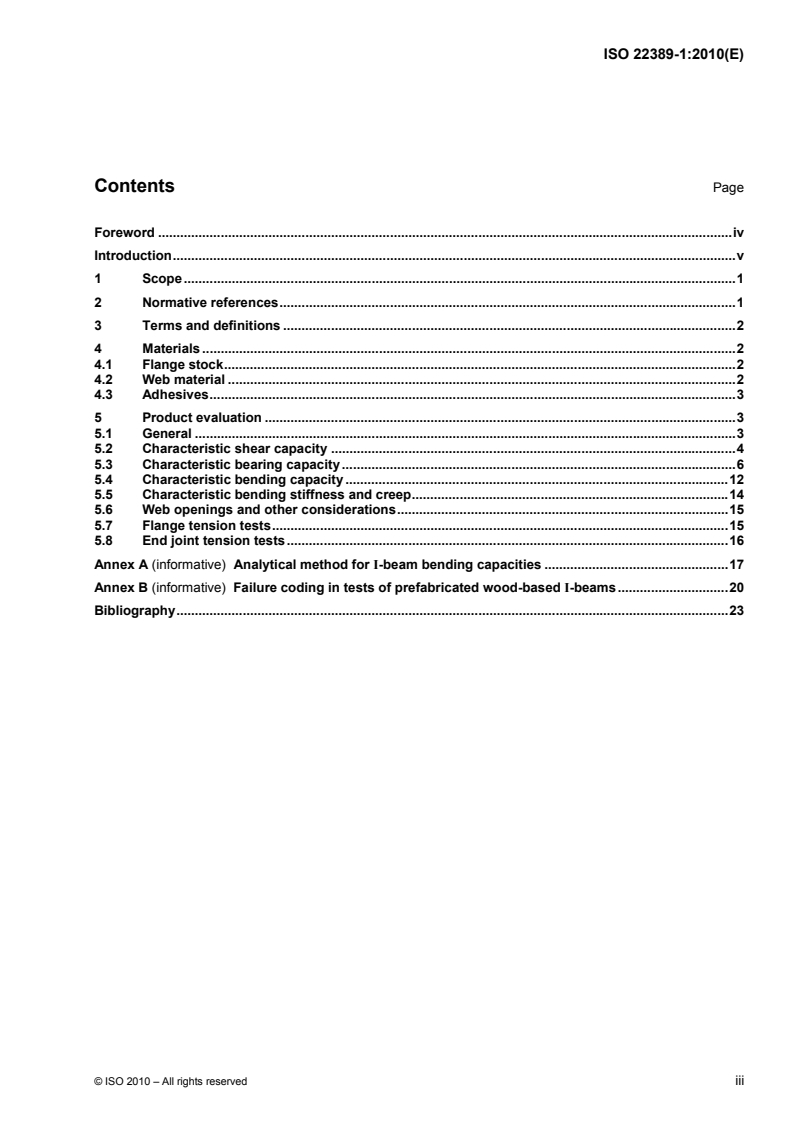

Contents Page
Foreword .iv
Introduction.v
1 Scope.1
2 Normative references.1
3 Terms and definitions .2
4 Materials .2
4.1 Flange stock.2
4.2 Web material .2
4.3 Adhesives.3
5 Product evaluation .3
5.1 General .3
5.2 Characteristic shear capacity .4
5.3 Characteristic bearing capacity .6
5.4 Characteristic bending capacity .12
5.5 Characteristic bending stiffness and creep.14
5.6 Web openings and other considerations.15
5.7 Flange tension tests.15
5.8 End joint tension tests.16
Annex A (informative) Analytical method for I-beam bending capacities .17
Annex B (informative) Failure coding in tests of prefabricated wood-based I-beams.20
Bibliography.23

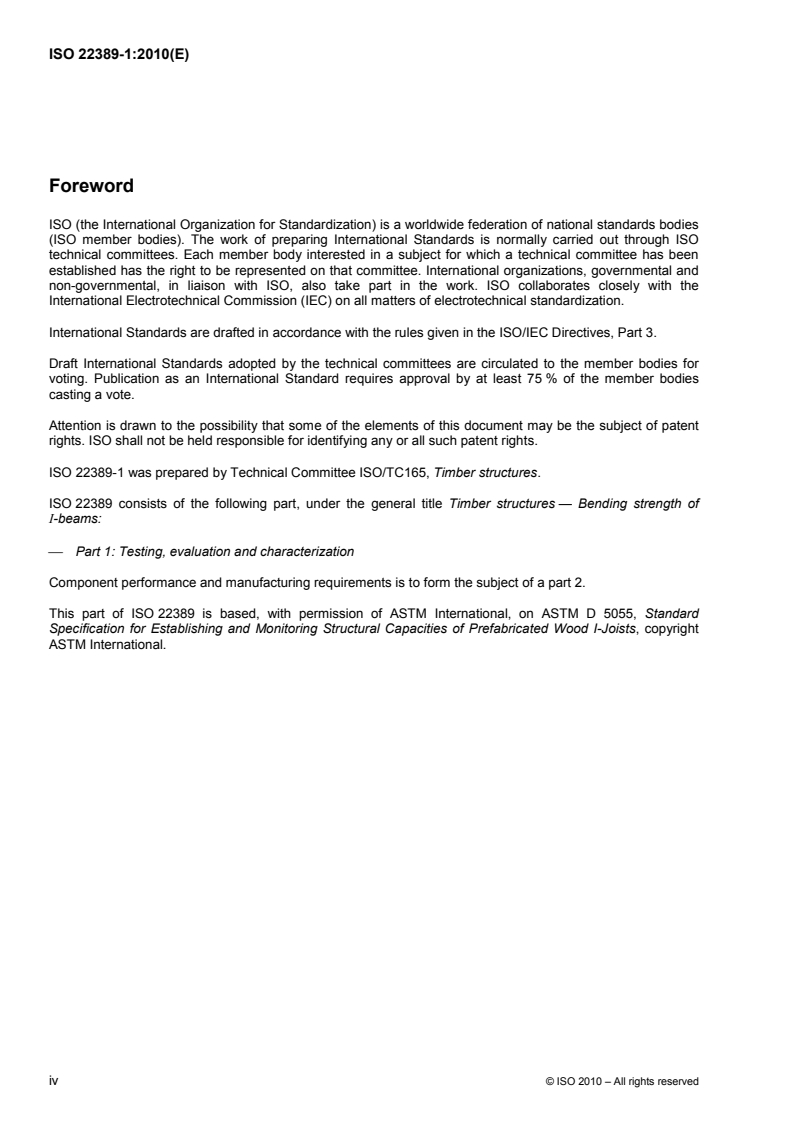

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 3.
Draft International Standards adopted by the technical committees are circulated to the member bodies for
voting. Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 22389-1 was prepared by Technical Committee ISO/TC165, Timber structures.
ISO 22389 consists of the following part, under the general title Timber structures — Bending strength of
I-beams:
⎯ Part 1: Testing, evaluation and characterization
Component performance and manufacturing requirements is to form the subject of a part 2.
This part of ISO 22389 is based, with permission of ASTM International, on ASTM D 5055, Standard
Specification for Establishing and Monitoring Structural Capacities of Prefabricated Wood I-Joists, copyright
ASTM International.
iv © ISO 2010 – All rights reserved
Introduction
Prefabricated wood-based I-beams are being produced in many countries under different national standards
and these products are being exported from one country to another. While the national standards have many
similarities, there are also many areas of dissimilarity. Consequently, there is need for the development of an
International Standard to establish consistency between these standards to ensure the suitability of
prefabricated wood-based I-beams for structural end-use applications regardless of country of manufacture or
country of end use. It is intended that the development of this part of ISO 22389 will have value to industry,
consumers, governments and distributors.
INTERNATIONAL STANDARD ISO 22389-1:2010(E)
Timber structures — Bending strength of I-beams —
Part 1:
Testing, evaluation and characterization
1 Scope
This part of ISO 22389 specifies the requirements for prefabricated wood-based I-beams used as structural
members in bending applications.
It gives procedures for establishing and evaluating structural capacities of prefabricated wood-based I-beams.
The capacities considered are shear, moment, stiffness, bearing, and flange tension and compression.
Procedures for establishing common details are given and certain end-use considerations specific to wood-
based I-beams are itemized.
Wood-based I-beams tested according to this part of ISO 22389 are intended for use under covered
conditions and utilize components that are able to resist the effects of moisture on structural performance due
to construction delays or other conditions of similar severity, but are not intended to be permanently exposed
to the weather.
This part of ISO 22389 is not applicable to fire performance, formaldehyde requirements and biological
durability. It does not cover manufacturing requirements for prefabricated wood-based I-beams.
NOTE Procedures set out in this part of ISO 22389 are applicable to I-beams defined by a standard or a
manufacturer's specification that includes requirements for the flanges, webs and bonding, and production controls,
including ongoing conformity assessment.
This part of ISO 22389 does not purport to address all of the safety concerns, if any, associated with its use. It
is the responsibility of the user of this part of ISO 22389 to establish appropriate safety and health practices
and determine the applicability of regulatory limitations prior to use. A specific precautionary statement is
given in 5.1.5.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 20152-1, Timber structures — Bond performance of adhesives — Part 1: Basic requirements
EN 789, Timber structures — Test methods — Determination of mechanical properties of wood based panels
ASTM D2915, Standard Practice for Evaluating Allowable Properties for Grades of Structural Lumber
ASTM D5456, Standard Specification for Evaluation of Structural Composite Lumber Products
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
prefabricated wood-based I-beam
structural member manufactured using sawn or structural composite lumber flanges and structural panel webs,
forming an “I” cross-sectional shape, bonded together with a structural wood adhesive that possesses the
moisture resistance suitable for the conditions specified
NOTE 1 These members are primarily used as joists in floor and roof construction.
NOTE 2 Suitable moisture resistance means resistance under covered conditions and possible exposure to moisture
due to construction delays or other conditions of similar severity, but not permanent exposure to the weather.
3.2
characteristic strength and stiffness
population 5th percentile strength value at a 75 % confidence level or the 50th percentile (mean) for bending
stiffness value when determined using the test specified in this part of ISO 22389
3.3
structural composite lumber
composite of wood elements bonded with a structural wood adhesive that possesses the moisture resistance
suitable for the conditions specified and intended for structural use in dry service conditions
NOTE 1 Examples of wood elements include wood strands, strips, veneer sheets or a combination thereof.
NOTE 2 Suitable moisture resistance means resistance under covered conditions and possible exposure to moisture
due to construction delays or other conditions of similar severity, but not permanent exposure to the weather.
4 Materials
4.1 Flange stock
When the flange material is structural composite lumber, the following properties shall be determined in
accordance with ASTM D5456 or EN 789:
a) modulus of elasticity;
b) tension parallel to grain;
c) compression parallel to grain;
d) compression perpendicular to grain.
NOTE National standards or governing codes can be applicable to all flange material.
End joints in purchased flange stock are permitted, provided such joints conform to the general intent and 5.8.
4.2 Web material
Web materials covered by this part of ISO 22389 are intended for end-use conditions specified in the Scope
(third paragraph) and 3.1, Note 2.
NOTE Manufacturing or performance standards of wood-based panels recognized by national standards or
governing codes can be applicable to web materials.
2 © ISO 2010 – All rights reserved
4.3 Adhesives
Adhesives used to fabricate components as well as the finished products shall conform to ISO 20152-1.
NOTE National standards or governing codes can be applicable.
5 Product evaluation
5.1 General
Product evaluation shall be conducted for establishing the characteristic capacities of prefabricated
wood-based I-beams for use in building design. In addition, product evaluation shall be conducted for certain
common I-beam details since they often influence the I-beam characteristic capacities.
5.1.1 Sample size
The number of specimens specified in this part of ISO 22389 is a minimum. The use of a larger number of
1)
samples may be evaluated using ASTM D2915 or an applicable International Standard .
5.1.2 Specimens
Materials and fabrication procedures of specimens shall be as typical of intended production as can be
obtained at the time of manufacturing the specimens. Specimens shall be tested at indoor ambient laboratory
conditions, which shall be reported.
It is recommended that preliminary tests be conducted to aid the selection of representative specimens.
5.1.3 Test accuracy
Tests in accordance with this part of ISO 22389 shall be conducted in a machine or apparatus calibrated to an
error not exceeding ±2,0 %.
5.1.4 Test methods
Methods generally applicable to the full-size I-beam tests required in this part of ISO 22389 shall consider the
following:
a) the methods are applicable to both product evaluation and quality control;
b) load rate shall be as specified in the following subclauses;
c) delays between load increments are not required.
5.1.5 Test safety
All full-scale mechanical tests are potentially hazardous and appropriate safety precautions shall be observed
at all times. Appropriate lateral restraint shall be provided at all times during full-size I-beam tests to prevent
lateral buckling.
1) It is intended to develop an International Stand
...

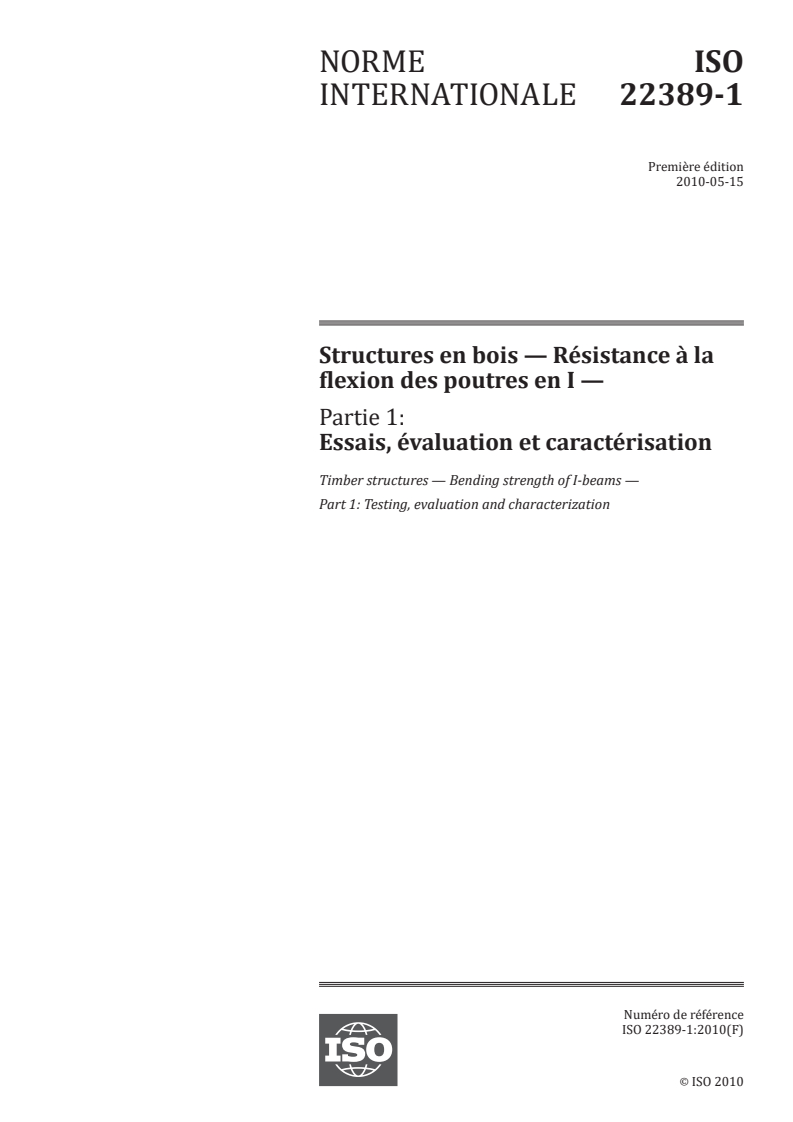

NORME ISO
INTERNATIONALE 22389-1
Première édition
2010-05-15
Structures en bois — Résistance à la
flexion des poutres en I —
Partie 1:
Essais, évaluation et caractérisation
Timber structures — Bending strength of I-beams —
Part 1: Testing, evaluation and characterization
Numéro de référence
©
ISO 2010
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2010
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2010 – Tous droits réservés

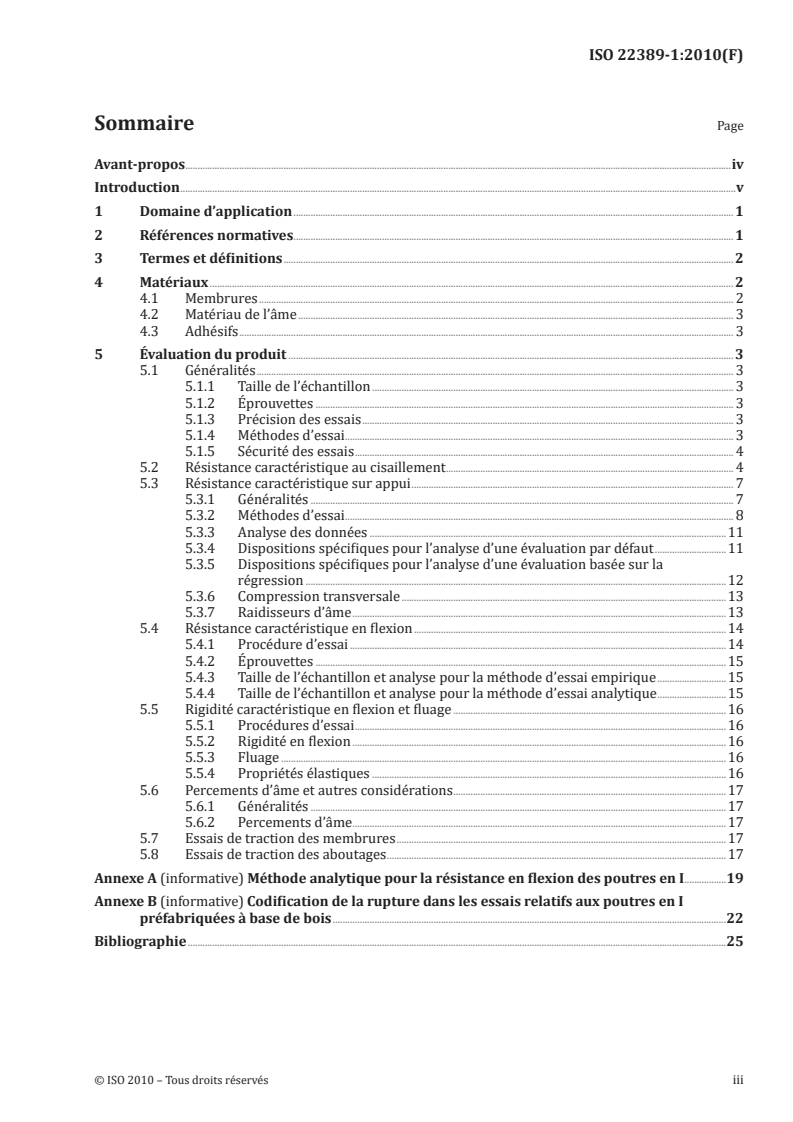

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
4 Matériaux . 2
4.1 Membrures . 2
4.2 Matériau de l’âme . 3
4.3 Adhésifs . 3
5 Évaluation du produit . 3
5.1 Généralités . 3
5.1.1 Taille de l’échantillon . 3
5.1.2 Éprouvettes . 3
5.1.3 Précision des essais . 3
5.1.4 Méthodes d’essai . 3
5.1.5 Sécurité des essais . 4
5.2 Résistance caractéristique au cisaillement . 4
5.3 Résistance caractéristique sur appui . 7
5.3.1 Généralités . 7
5.3.2 Méthodes d’essai . 8
5.3.3 Analyse des données .11
5.3.4 Dispositions spécifiques pour l’analyse d’une évaluation par défaut .11
5.3.5 Dispositions spécifiques pour l’analyse d’une évaluation basée sur la
régression .12
5.3.6 Compression transversale .13
5.3.7 Raidisseurs d’âme .13
5.4 Résistance caractéristique en flexion .14
5.4.1 Procédure d’essai .14
5.4.2 Éprouvettes .15
5.4.3 Taille de l’échantillon et analyse pour la méthode d’essai empirique .15
5.4.4 Taille de l’échantillon et analyse pour la méthode d’essai analytique .15
5.5 Rigidité caractéristique en flexion et fluage .16
5.5.1 Procédures d’essai .16
5.5.2 Rigidité en flexion .16
5.5.3 Fluage .16
5.5.4 Propriétés élastiques .16
5.6 Percements d’âme et autres considérations .17
5.6.1 Généralités .17
5.6.2 Percements d’âme .17
5.7 Essais de traction des membrures .17
5.8 Essais de traction des aboutages .17
Annexe A (informative) Méthode analytique pour la résistance en flexion des poutres en I .19
Annexe B (informative) Codification de la rupture dans les essais relatifs aux poutres en I
préfabriquées à base de bois .22
Bibliographie .25

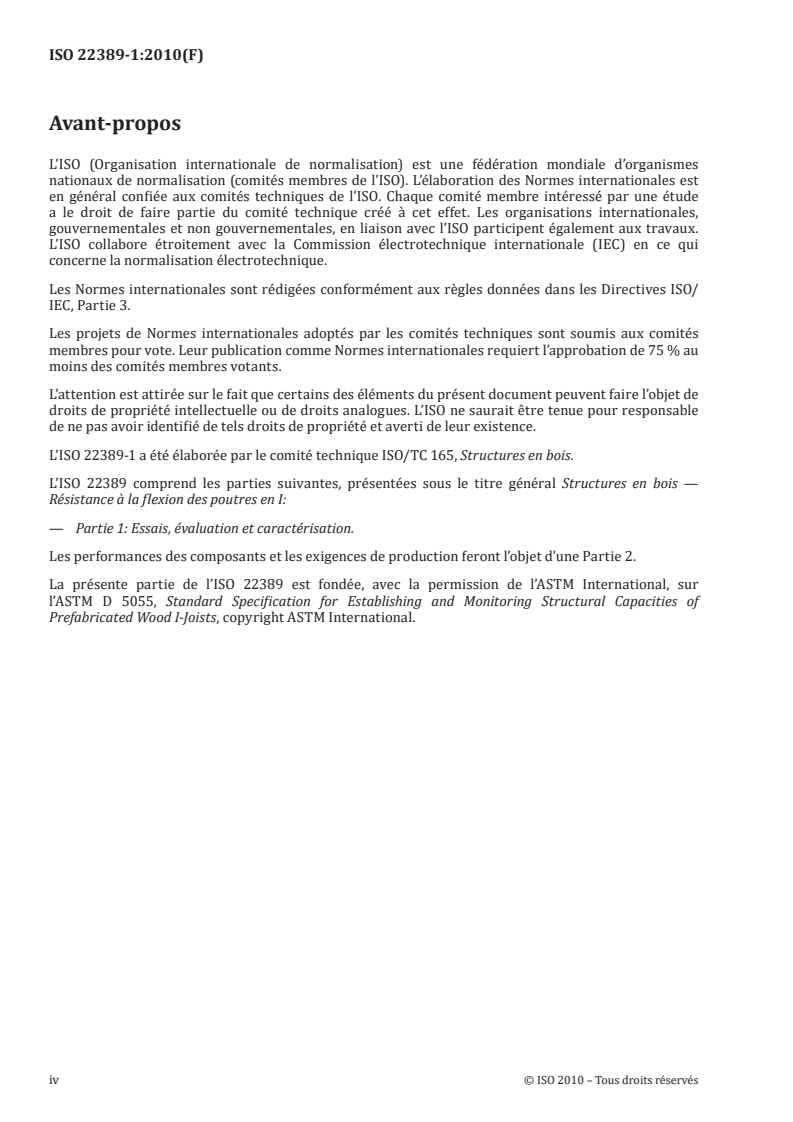

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/
IEC, Partie 3.
Les projets de Normes internationales adoptés par les comités techniques sont soumis aux comités
membres pour vote. Leur publication comme Normes internationales requiert l’approbation de 75 % au
moins des comités membres votants.
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO 22389-1 a été élaborée par le comité technique ISO/TC 165, Structures en bois.
L’ISO 22389 comprend les parties suivantes, présentées sous le titre général Structures en bois —
Résistance à la flexion des poutres en I:
— Partie 1: Essais, évaluation et caractérisation.
Les performances des composants et les exigences de production feront l’objet d’une Partie 2.
La présente partie de l’ISO 22389 est fondée, avec la permission de l’ASTM International, sur
l’ASTM D 5055, Standard Specification for Establishing and Monitoring Structural Capacities of
Prefabricated Wood I-Joists, copyright ASTM International.
iv © ISO 2010 – Tous droits réservés
Introduction
Les poutres en I préfabriquées à base de bois sont produites dans de nombreux pays, selon différentes
normes nationales. Ces produits sont exportés d’un pays à l’autre. Si les normes nationales présentent
de nombreuses similitudes, elles divergent également par de nombreux aspects. Il est par conséquent
nécessaire de développer une Norme internationale visant à assurer la cohérence entre ces normes, afin
de garantir l’adéquation des poutres en I préfabriquées à base de bois pour leur application structurale
finale, quel que soit leur pays de fabrication ou d’application finale. Le développement de la présente
partie de l’ISO 22389 est destiné à profiter à l’industrie, aux consommateurs, aux gouvernements, ainsi
qu’aux distributeurs.
NORME INTERNATIONALE ISO 22389-1:2010(F)
Structures en bois — Résistance à la flexion des poutres en
I —
Partie 1:
Essais, évaluation et caractérisation
1 Domaine d’application
La présente partie de l’ISO 22389 spécifie les exigences pour les poutres en I préfabriquées à base de
bois, utilisées comme éléments structuraux soumis à de la flexion.
Elle donne des procédures pour établir et évaluer les performances structurales des poutres en I
préfabriquées à base de bois. Les performances considérées sont le cisaillement, la flexion, la rigidité,
la résistance sur appui ainsi que la résistance à la traction et à la compression des membrures. Les
procédures pour établir les détails communs sont données et certaines considérations spécifiques
relatives à l’utilisation finale des poutres en I à base de bois sont détaillées.
Les poutres en I à base de bois évaluées conformément à la présente partie de l’ISO 22389 sont destinées
à être utilisées en situation abritée et utilisent des composants capables de résister aux effets, sur les
performances structurales, de l’humidité, due aux délais de construction ou à toute autre condition
d’un degré de sévérité similaire, mais ne sont pas destinées à être exposées de manière permanente aux
conditions climatiques.
La présente partie de l’ISO 22389 n’est pas applicable aux performances au feu, aux exigences relatives
au formaldéhyde et à la durabilité biologique. Elle ne couvre pas les exigences de fabrication des poutres
en I préfabriquées à base de bois.
NOTE Les procédures établies dans la présente partie de l’ISO 22389 sont applicables aux poutres en I
définies par une norme ou une spécification du fabricant qui comprend les exigences relatives aux membrures,
aux âmes et au collage ainsi qu’aux contrôles de production, y compris l’évaluation permanente de la conformité.
La présente partie de l’ISO 22389 ne prétend pas aborder tous les éventuels problèmes de sécurité liés à
son utilisation. Il relève de la responsabilité de l’utilisateur de la présente partie de l’ISO 22389 d’établir
des pratiques appropriées en matière d’hygiène et de sécurité et de déterminer l’applicabilité des
limitations réglementaires avant son utilisation. Un conseil de prudence spécifique est énoncé en 5.1.5.
2 Références normatives
Les documents de référence ci-après sont indispensables pour l’application du présent document. Pour
les références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition
du document de référence s’applique (y compris les éventuels amendements).
ISO 20152-1, Structures en bois — Performance d'adhérence des adhésifs — Partie 1:
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
