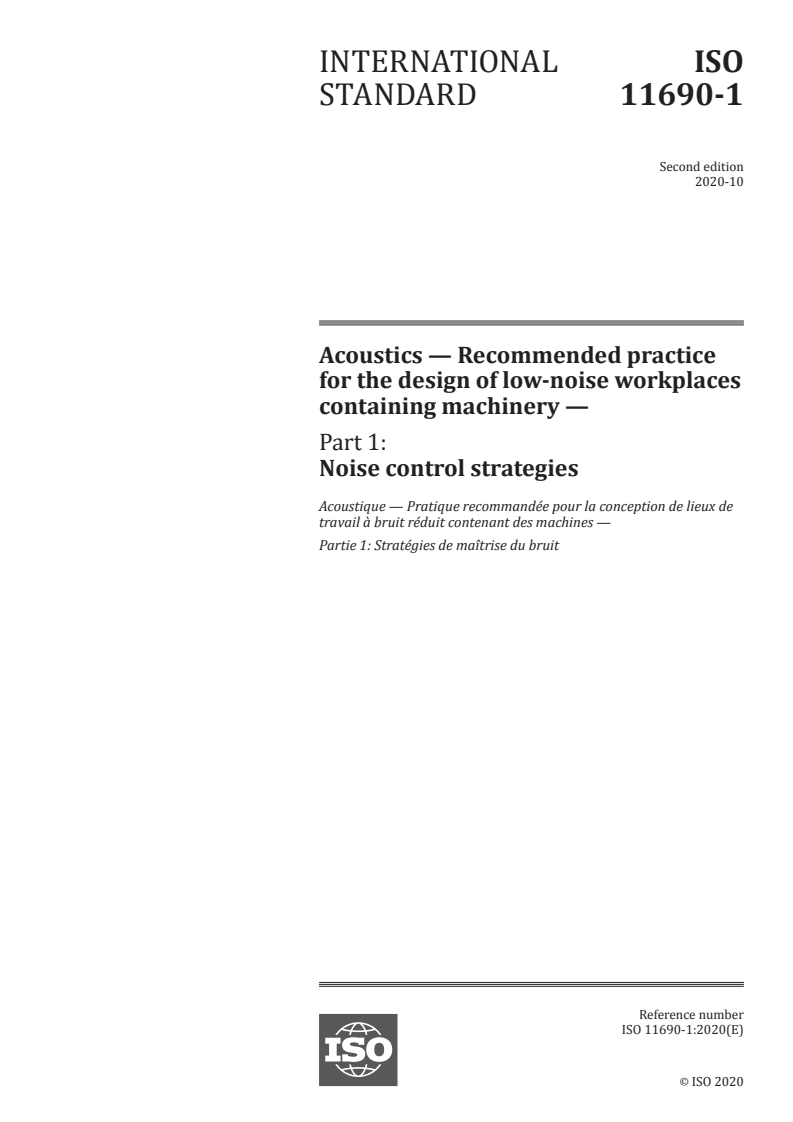

INTERNATIONAL ISO
STANDARD 11690-1
Second edition
2020-10
Acoustics — Recommended practice
for the design of low-noise workplaces
containing machinery —
Part 1:
Noise control strategies

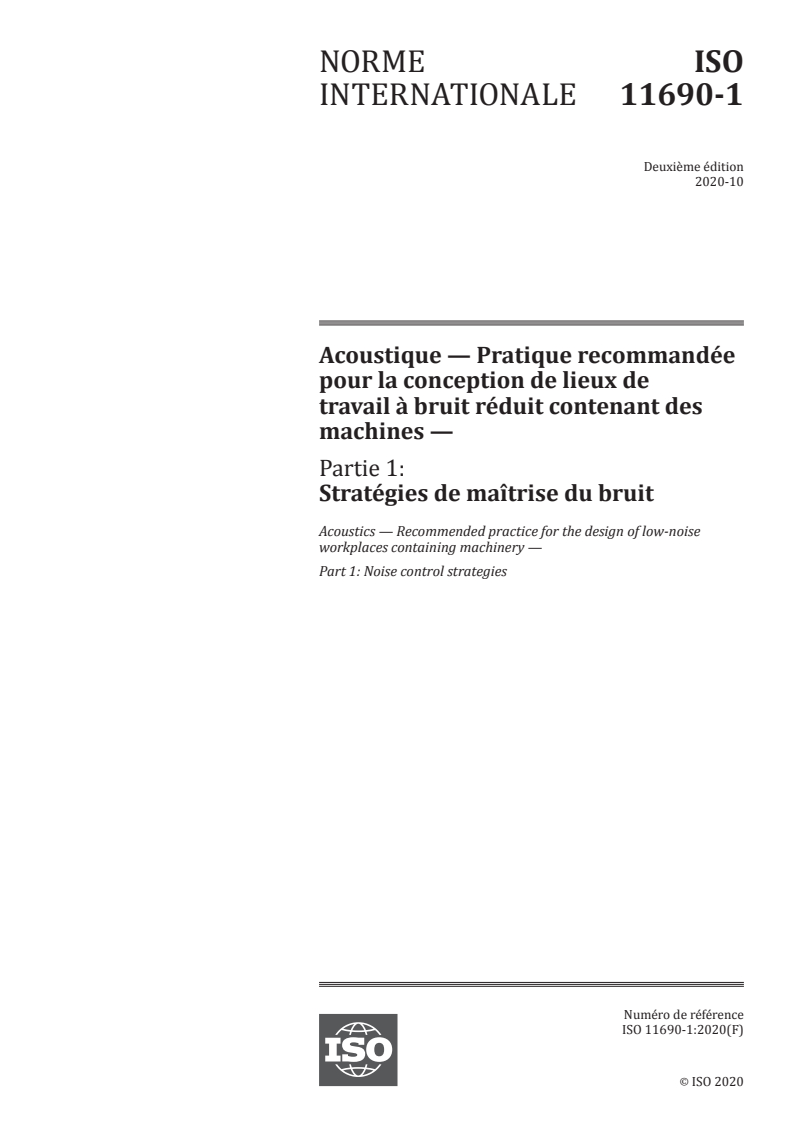

Acoustique — Pratique recommandée pour la conception de lieux de
travail à bruit réduit contenant des machines —
Partie 1: Stratégies de maîtrise du bruit
Reference number
©
ISO 2020
© ISO 2020
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved

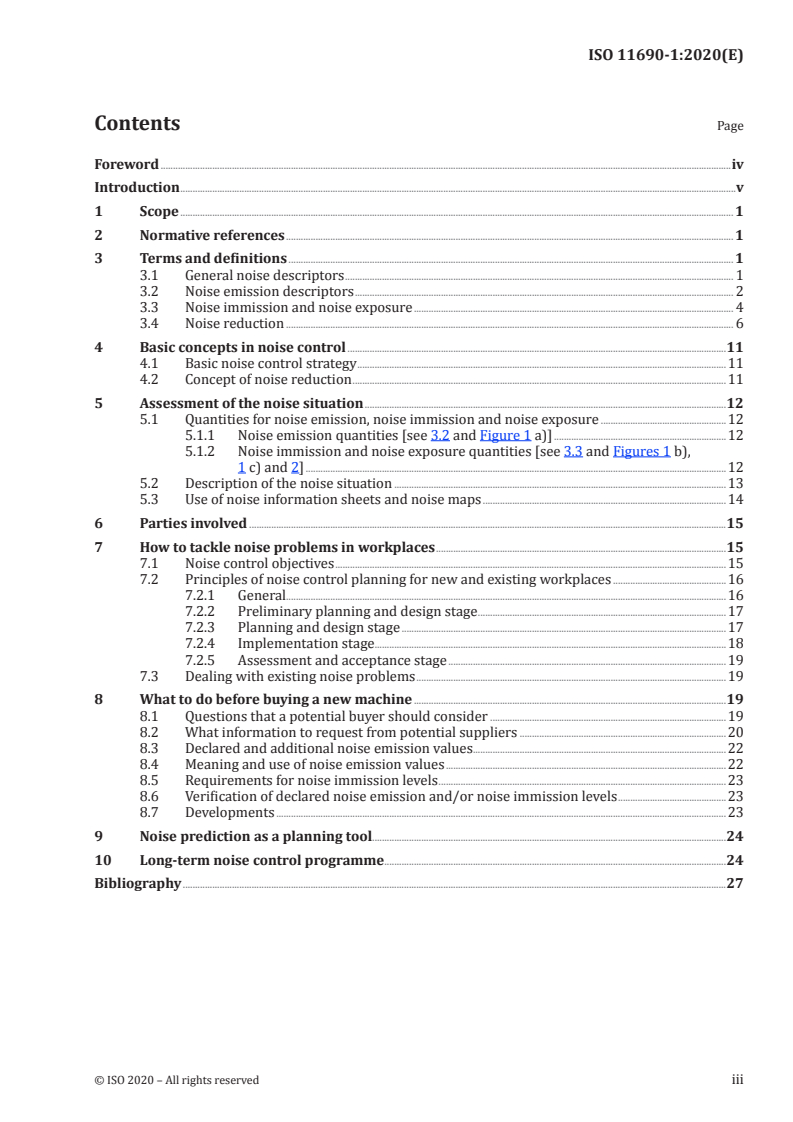

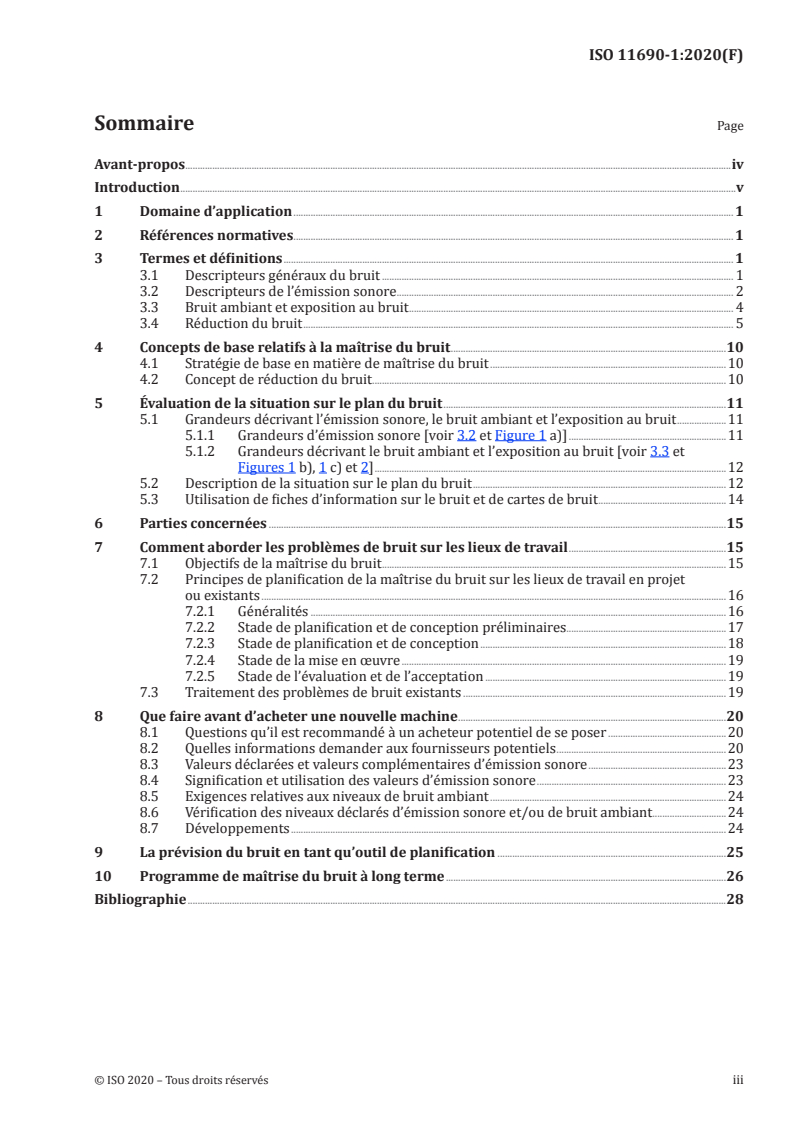

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
3.1 General noise descriptors . 1
3.2 Noise emission descriptors . 2
3.3 Noise immission and noise exposure . 4
3.4 Noise reduction . 6
4 Basic concepts in noise control .11
4.1 Basic noise control strategy .11
4.2 Concept of noise reduction .11
5 Assessment of the noise situation .12
5.1 Quantities for noise emission, noise immission and noise exposure .12
5.1.1 Noise emission quantities [see 3.2 and Figure 1 a)] .12
5.1.2 Noise immission and noise exposure quantities [see 3.3 and Figures 1 b),
1 c) and 2] .12
5.2 Description of the noise situation .13
5.3 Use of noise information sheets and noise maps .14
6 Parties involved .15
7 How to tackle noise problems in workplaces .15
7.1 Noise control objectives .15
7.2 Principles of noise control planning for new and existing workplaces .16
7.2.1 General.16
7.2.2 Preliminary planning and design stage .17
7.2.3 Planning and design stage .17
7.2.4 Implementation stage.18
7.2.5 Assessment and acceptance stage .19
7.3 Dealing with existing noise problems .19
8 What to do before buying a new machine .19
8.1 Questions that a potential buyer should consider .19
8.2 What information to request from potential suppliers .20
8.3 Declared and additional noise emission values . .22
8.4 Meaning and use of noise emission values .22
8.5 Requirements for noise immission levels .23
8.6 Verification of declared noise emission and/or noise immission levels .23
8.7 Developments .23
9 Noise prediction as a planning tool.24
10 Long-term noise control programme .24
Bibliography .27
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 43, Acoustics, Subcommittee SC 1, Noise,
in collaboration with the European Committee for Standardization (CEN) Technical Committee CEN/
TC 211, Acoustics, in accordance with the Agreement on technical cooperation between ISO and CEN
(Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 11690-1:1996), of which it constitutes a
minor revision. The changes compared to the previous edition are editorial.
A list of all parts in the ISO 11690 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
Introduction
Several standards specify methods for measurement and/or evaluation of noise. The final objective of
the ISO 11690 series is noise reduction.
A number of noise control measures are offered. However, in order to be effective, the most appropriate
noise control measure(s) should be chosen for a given situation.
It is important when non-acoustic engineers are involved in noise control practice for these engineers
to have a basic knowledge of noise emission and propagation characteristics and to understand the
basic principles of noise control.
To assist in the development of noise control in the workplace, it is essential that the information
contained in these recommended practices is disseminated through International Standards.
In order to reduce noise as a hazard in the workplace, individual countries have produced national
legislation. Generally, such national legislation requires noise control measures to be carried out in
order to achieve the lowest reasonable levels of noise emission, noise immission and noise exposure,
taking into account:
— known available measures;
— the state of the art regarding technical progress;
— the treatment of noise at source;
— appropriate planning, procurement and installation of machines and equipment.
This part of ISO 11690, together with the two other parts in the series, outlines procedures to be
considered when dealing with noise control at workplaces, within workrooms and in the open. These
recommended practices give in relatively simple terms the basic information necessary for all parties
involved in noise control in workplaces and in the design of low-noise workplaces to promote the
understanding of the desired noise control requirements.
The purpose of the ISO 11690 series is to bridge the gap between existing literature on noise control and
the practical implementation of noise control measures. In principle, the series applies to all workplaces
and its main function is:
— to provide simple, brief information on some aspects of noise control in workplaces;
— to act as a guide to help in the understanding of requirements in standards, directives, text books,
manuals, reports and other specialized technical documents;
— to provide assistance in decision making when assessing the various measures available.
The ISO 11690 series should be useful to persons such as plant personnel, health and safety officers,
engineers, managers, staff in planning and purchasing departments, architects and suppliers of plants,
machines and equipment. However, the above-mentioned parties should keep in mind that adherence
to the recommendations of the ISO 11690 series is not all that is necessary to create a safe workplace.
The effects of noise on health, well-being and human activity are many. By giving guidelines for noise
control strategies and measures, the ISO 11690 series aims at a reduction of the impact of noise on
human beings at workplaces. Assessment of the impact of noise on human beings is dealt with in other
documents.
INTERNATIONAL STANDARD ISO 11690-1:2020(E)
Acoustics — Recommended practice for the design of low-
noise workplaces containing machinery —
Part 1:
Noise control strategies
1 Scope
This document outlines strategies to be used in dealing with noise problems in existing and planned
workplaces by describing basic concepts in noise control (noise reduction, noise emission, noise
immission and noise exposure). It is applicable to all types of workplaces and all types of sources of
sound which are met in workplaces, including human activities.
It includes those important strategies to adopt when buying a new machine or equipment.
This document deals only with audible sound.
2 Normative references
The following documents are referred to in the text in such way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 4871, Acoustics — Declaration and verification of noise emission values of machinery and equipment
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1 General noise descriptors
3.1.1
sound pressure level
L
p
ten times the logarithm to the base 10 of the ratio of the mean-square sound pressure p, in pascals, to
the square of a reference value, p
p
L =10lg dB
p
2
p
where the reference value, p , is 20 µPa
Note 1 to entry: The sound pressure level is the main quantity to describe the noise at a given point. It is expressed
in decibels and should be measured with a standardized sound level meter (see IEC 61672-1).
Note 2 to entry: The frequency weighting (A or C) or the width of the frequency band and the time weighting
(S [slow], F [fast], I [impulse] or peak) used should be indicated.
Note 3 to entry: For example, the C-weighted sound pressure level with time weighting peak is L .
pC,peak
Note 4 to entry: The notation L is used whether the sound pressure level refers to emission (see 3.2), immission
p
or exposure (see 3.3).
3.1.2
equivalent continuous sound pressure level
L
peq,T
sound pressure level of a continuous steady sound that within a measurement time interval, T, has the
same mean square sound pressure as a sound under consideration which varies with time, and is the
level of the mean square sound pressure over a time interval
T
01, Lt()
p
L =10lg 10 ddt B
pTeq, ∫
T
0
Note 1 to entry: Equivalent continuous sound pressure level is expressed in decibels.
Note 2 to entry: The equivalent continuous sound pressure level is the main quantity to assess the immission at
work stations and the exposure of persons.
Note 3 to entry: When immission or exposure is considered, impulse and tone adjustments, DL and DL , in
I T
decibels, may be used to take into account the influence of impulsive and tonal components (L + DL + DL )
pA,eq,T I T
(see ISO 1996-1, ISO 1996-2 and ISO 1999).
Note 4 to entry: Subscript “eq,T” is often omitted because in all cases considered in this document the sound
pressure is determined over a certain measurement time interval (see IEC 61672-1).
3.1.3
work station
position, in the vicinity of a machine, which can be occupied by the operator or a position where a task
is carried out
3.2 Noise emission descriptors
3.2.1
noise emission
airborne sound radiated into the environment from a defined source (machine or equipment)
[see Figure 1 a)]
3.2.2
sound power level
L
W
ten times the logarithm to the base 10 of the ratio of the sound power P, in watts, radiated by the sound
source under test to the reference sound power P = 1 pW
Note 1 to entry: Sound power level is expressed in decibels and is a descriptor of the emission of a sound source
(see the ISO 3740 and ISO 9614 series). The frequency weighting or the width of the frequency band used should
be indicated.
Note 2 to entry: For example, the A-weighted sound power level is L .
WA
3.2.3
emission sound pressure level
L
p
sound pressure level caused by a sound source under test at its work station or at any other specified
position
Note 1 to entry: Emission sound pressure level is expressed in decibels (dB) and is an additional descriptor of the
emission of a sound source (see ISO 11200 to ISO 11204).
2 © ISO 2020 – All rights reserved
Note 2 to entry: The frequency weighting and/or the time weighting or the width of the frequency band used
shall be indicated.
Note 3 to entry: For example, the C-weighted peak emission sound pressure level is L .
pC,peak
Note 4 to entry: The A-weighted emission sound pressure level is often averaged over an operational period of a
sound source; it is denoted L .
pA
3.2.4
surface sound pressure level
L
pA,d
A-weighted sound pressure level averaged on an energy basis over a measurement surface at a distance
d from the sound source
Note 1 to entry: When d = 1 m, it is usually noted L .
pA,1m
3.2.5
measured noise emission value
L
any of the A-weighted sound power level, the A-weighted time-averaged emission sound pressure level,
or the C-weighted peak emission sound pressure level, determined from measurements
Note 1 to entry: Measured values may be determined either for a single machine or from the average of a number
of machines.
Note 2 to entry: Measured noise emission value is expressed in decibels and is not rounded.
3.2.6
noise emission declaration
information on the noise emitted by the machine, given by the manufacturer or the supplier in technical
documents or other literature, concerning noise emission values
Note 1 to entry: The noise emission declaration may take the form of either the declared single-number noise
emission value or the declared dual-number noise emission value.
3.2.7
uncertainty
K
value of the measurement uncertainty associated with a measured noise emission value
Note 1 to entry: Uncertainty is expressed in decibels and is not rounded.
3.2.8
declared single-number noise emission value
L
d
sum of a measured noise emission value, L, and the associated uncertainty, K, rounded to the nearest
decibel (dB)
L = L + K
d
3.2.9
declared dual-number noise emission value
L and K
measured noise emission value, L, and its associated uncertainty, K, both rounded to the nearest decibel
3.3 Noise immission and noise exposure
3.3.1
noise immission at a work station
all noises that arrive, whether or not a worker is present, over a specific time period T, at a measuring
point (work station) in the actual situation; i.e. noise coming from the machine, noise coming from the
other sound sources and noise reflected by the ceiling, the walls and any fittings [see Figure 1 b)]
Note 1 to entry: T can be the duration of a measurement, an operating cycle of a machine, a process, the duration
a worker is usually present at or near the measurement point, or the duration of the workshift.
3.3.2
noise exposure of a person
all noises that arrive, over a specific time period T, at a person’s ear in the actual situation [see Figure 1 c)
and Figure 2]
3.3.3
noise immission and noise exposure descriptors
equivalent continuous A-weighted sound pressure level normalized to a nominal working day, L
pTAe,,q
in decibels
LL=+10lg TT/ dB
()
pTAe,,qApT,,eq e 0
0 e
where T is the reference duration (e.g. 8 h) and T is the duration of the workshift
0 e
Note 1 to entry: Immission is measured at the work station. Exposure is measured at the ear of the person.
Note 2 to entry: L can result from the energetic summation of immission or exposure values, L ,
pTAe,,q pTAe,,q
0 i
measured over individual time periods T , with ∑=TT .
i
i e
Note 3 to entry: In some countries, a rating level L is used:
pAr,
LL=+DL +DL dB
ppAr,,AeqI,T T
where DL and DL describe impulsive and tonal components.
I T
4 © ISO 2020 – All rights reserved
a) Noise emission; sound radiation of a machine:
— machine related
— specified operating conditions
— independent of environment
b) Noise immission: sound impact at the work
station:
— work station related
— real operation
— dependendent on immission time
— contribution from all sound sources
c) Noise exposure; sound impact on human beings:
— person related [at one or several work stations
or for a person moving around (see Figure 2)]
— real operation
— dependent on exposure time
— contribution from all sound sources
Figure 1 — Illustration of the difference between noise emission, noise immission and noise
exposure (see also Figure 2)
Figure 2 — Illustration of noise exposure for a person moving around
3.4 Noise reduction
3.4.1
sound reduction index
R
descriptor of transmission loss defined as ten times the logarithm to the base 10 of the ratio of the sound
power incident on a test specimen to the sound transmitted through the test specimen (see Figure 3.)
Note 1 to entry: It is expressed in decibels and is frequency dependent.
Note 2 to entry: Methods for determining the insulation of walls, doors, ceilings and windows are described in
ISO 10140 (all parts) and in ISO 717-1.
Key
1 reflection
2 absorption
3 transmission
NOTE A proportion of the sound which is incident on a partition or wall is reflected, a proportion is
transformed into heat (i.e. is absorbed) and a proportion goes through the wall to the other side (i.e. is
transmitted). The sound insulation of the wall determines what proportion of the incident sound is transmitted.
Figure 3 — Illustration of reflection, absorption and transmission at a boundary
3.4.2
sound absorption coefficient
α
fraction of the acoustic energy absorbed when sound waves strike a surface
Note 1 to entry: The sound absorption coefficient is frequency dependent.
Note 2 to entry: A single number rating is given in ISO 11654.
3.4.3
equivalent absorption area
A
area, in square meters, obtained by summing the products α S
i i
AS=+αα SS+=. α
11 22
where
6 © ISO 2020 – All rights reserved
α is the absorption coefficient of a partial area, S , of a room surface;
i i
S is the total room area =∑S ;
()
i
α
is the mean absorption coefficient of the room
3.4.4
insertion loss
D
i
difference in sound power level or emission sound pressure level with and without a noise control
device applied to a sound source
Note 1 to entry: Insertion loss is frequency dependent and is expressed in decibels.
Note 2 to entry: The A-weighted insertion loss is always related to a given source.
Note 3 to entry: The insertion loss is used to assess the acoustical performance of enclosures (see ISO 11546-1
and ISO 11546-2), screens (see ISO 10053 and ISO 11821) and silencers (see ISO 7235, ISO 11691 and ISO 11820).
3.4.5
reduction of sound pressure level at a work station
result of a set of noise reduction measures described by the difference in noise immission levels
Note 1 to entry: For example, L – L , where numeral 1 means before and numeral 2 means after
pA,eq,8h,1 pA,eq,8h,2
technical measures for reduction have been taken.
3.4.6
direct sound
sound which propagates directly from the source to the point of observation
Note 1 to entry: No reflection of sound is involved so it is not affected by the characteristics of the room in which
the source is located.
3.4.7
reflected sound
sound at any point in a room, resulting from reflections from room surfaces and fittings, and excluding
the direct sound
3.4.8
diffuse-field conditions
sound propagation in rooms or regions of rooms where the sound is reflected so often and uniformly
from all surfaces of the room and the fittings that the sound pressure level of the reflected sound is the
same at any point inside the region
3.4.9
non-diffuse-field conditions
sound propagation in rooms or regions of rooms where sound does not propagate uniformly in all
directions
Note 1 to entry: Non-diffuse-field conditions are the case if
— the ratio of any two dimensions out of the three is more than three, or
— the absorption of the surfaces of the room is notably non-uniformly distributed (e.g. a room with hard walls
and absorbent ceiling), or
— the absorption is high.
3.4.10
reverberation time
T
time, in seconds, it takes for the sound pressure level in a room (originally in a steady state) to decrease
60 dB after the source is turned off (See Figure 4)
Note 1 to entry: The reverberation time is frequency dependent.
Note 2 to entry: It is useful for describing the acoustic properties of rooms with a diffuse sound field; room
volume must be taken into account.
3.4.11
spatial sound distribution curve
curve which shows how the sound pressure level from a reference sound source decreases when the
distance to the source increases
Note 1 to entry: Spatial sound distribution curves are frequency dependent and characterize the acoustic
properties of rooms. In some cases, several spatial sound distribution curves are necessary to characterize a room.
Note 2 to entry: From this curve and for a given range of distances from the source, two main quantities are
determined (see Figure 5):
— the rate of spatial decay per distance doubling (DL ), and
— the excess of sound pressure level (DL ).
f
Three distance ranges are normally of interest: near, middle and far regions. These two quantities (DL , DL ) are
2 f
useful for assessing the acoustic quality of a room.
8 © ISO 2020 – All rights reserved
Key
X time, in s
Y sound pressure level, in dB
T reverberation time
Figure 4 — Idealized time history of sound pressure level after the sound source is turned off
3.4.12
rate of spatial decay of sound pressure levels per distance doubling
DL
amount, in decibels, by which the sound pressure level decreases over a given range of distances, when
the distance from the source is doubled (see Figure 5)
3.4.13
excess of sound pressure level
DL
f
average difference, in decibels, over a given distance range, between the spatial sound distribution
curve of the room and the spatial sound distribution curve for a free field (6 dB per distance doubling)
(see Figure 5)
Key
X distance from source
Y sound pressure level, L , in dB
p
1 near region
2 middle region
3 far region
4 spatial sound distribution curve
5 without reflections (free field)
Figure 5 — Example of:
(i) a spatial sound distribution curve for a room and for the free field;
(ii) the three ranges of distances;
(iii) the determination of the spatial decay (DL); and
(iv) the excess (DL ) of sound pressure level
f
10 © ISO 2020 – All rights reserved
4 Basic concepts in noise control
4.1 Basic noise control strategy
Effective noise reduction will only be achieved by dealing with the problem in a systematic manner.
Listed below is a series of steps that should be considered when formulating a noise control strategy
and implementing noise control measures for new and existing workplaces.
a) Determine objectives and establish criteria.
b) Carry out noise assessment by identifying:
— the areas concerned,
— the immission at work stations,
— the contributions of different noise sources to the immission at work stations,
— the exposure of persons,
— the emission of sources in order to rank them.
c) Consider noise control measures such as:
— noise control at source,
— noise control on the transmission path in the workplace,
— noise control at work stations.
d) Formulate a noise control programme.
e) Implement the appropriate measures.
f) Verify the noise reduction attained.
4.2 Concept of noise reduction
Noise control can be implemented using various technical measures (see ISO 11690-2) and there may
be several ways to solve a noise problem. These measures are noise reduction at source (e.g. machines,
working processes), noise reduction by increasing the attenuation of sound during its propagation
(e.g. using enclosures, screens, absorbing linings), noise reduction at specific positions (e.g. using
cabins).
Technical measures for noise control should be applied in order to implement the state of the art with
regard to noise control. For this purpose, it is necessary to compare and determine the effectiveness of
these measures. Acoustical quantities are used for this purpose. They describe the acoustical features
of the sound sources, the noise reduction attained in workplaces, and especially at work stations, when
sound sources are operating and some noise control measures have been implemented.
The connection between regulations, standards and the use of acoustical quantities to assess noise
control measures offered by the market is illustrated in Figure 6.
Key
1 machinery
2 additional noise reduction measures
3 characteristic acoustic quantities
4 market
5 purchase, assessment, planning, design
6 regulations, standards
7 user of technical equipment
Figure 6 — Factors affecting noise control
If noise immission and noise exposure levels are low, all possible effects of noise on man are reduced.
Such effects include hazards to health and safety, for example impairment of hearing capacity, stress,
disturbance of speech communication and recognition of warning signals, disturbance of tasks
requiring high concentration and attentiveness.
5 Assessment of the noise situation
5.1 Quantities for noise emission, noise immission and noise exposure
5.1.1 Noise emission quantities [see 3.2 and Figure 1 a)]
An important characteristic emission quantity which is normally used is the A-weighted sound power
level (L ) under defined mounting and operating conditions.
WA
Another characteristic emission quantity is the A-weighted emission sound pressure level (L ) at a
pA
specified position for defined mounting and operating conditions and due to the machine only.
There are further noise emission quantities such as frequency band levels, the C-weighted peak
emission sound pressure level at the work station and the time history.
Basic methods for measuring and declaring noise emission values are given in the ISO 3740 series, the
ISO 9614 series, the ISO 11200 series and ISO 4871. Noise test codes specify, for families of machines and
equipment, mounting and operating conditions during the determination of noise emission quantities.
5.1.2 Noise immission and noise exposure quantities [see 3.3 and Figures 1 b), 1 c) and 2]
In contrast to the emission quantities which are intrinsic descriptors of machines as sound sources,
noise immission quantities describe the total sound impact on the work station, and noise exposure
quantities describe the impact on human beings.
Noise immission quantities are evaluated at a given work station and over a time period representative
of the daily (or weekly) activity at this work station. If several activities follow one another at a work
station, it may be necessary to evaluate a set of noise immission values at this work station.
12 © ISO 2020 – All rights reserved
Since they are specific to a person who may daily (or weekly) occupy different work stations, noise
exposure quantities can be evaluated from the noise immission or exposure quantities and the time
spent at each of the work stations concerned.
Noise exposure quantities for a person who occupies a single work station are identical to the noise
immission quantities of that work station.
In general, values of L , L and L are compared to noise immission and exposure limits.
pA,eq,8h pA,r pC,peak
The measurement uncertainty should be added to these values prior to the comparison with limits.
5.2 Description of the noise situation
In order to describe the noise situation in defined areas of a workplace, indoors or outdoors, the
following steps are normally carried out:
a) determination of work stations and related immission quantities;
b) determination, for each person, of the work stations involved and the corresponding exposures;
c) determination of sound sources and related noise emission quantities.
These data can be listed on a noise information sheet such as that shown in Table 1 for industrial
workplaces. Noise maps can also be useful (see Figure 7).
Table 1 — An example of noise description of a workplace
A) List of work stations
Work Description of work station
Machine No. Noise immission Additional values
station (task, job function, machine operation,
(No. from C) values (e.g. L , DL )
pC,peak I
No. process, etc.)
…
B) List of persons
a
Work station 1 Work station 2
Noise exposure
Person No. (No. from A) (No. from A)
values
Duration Duration
…
C) List of equipment/machines
Machine Sound power Emission sound Operating
Description of machine
No. level pressure level condition
…
a
More columns can be added if there are more work stations.
Values in decibels
a) Indication of noise levels at work stations
b) Indication of region of noise levels (colours are often used for such noise maps)
c) Equal noise level curves (here with 5 dB increments)
Key
up to 90 dB
from 90 dB to 100 dB
above 100 dB
Figure 7 — Different illustrations of noise maps for a given workplace
5.3 Use of noise information sheets and noise maps
Noise information sheets and noise maps can be used for a variety of purposes:
a) to assess noise immission at work stations;
b) to identify the location of high-noise areas and dominant sound sources;
c) to identify noisy areas where noise immission levels exceed relevant noise limits;
d) to show the actual noise situation at a specified time;
e) as important tools at the planning stage of a new workplace;
f) as an aid to assess the effect of changing a machine, a working process or a working layout;
g) to verify the effectiveness of measures taken or planned;
h) as an aid to setting up a long-term noise control programme;
i) as a tool for dialogue and coordination between the parties involved;
j) to inform the persons exposed about the noise situation;
14 © ISO 2020 – All rights reserved
k) as an aid in the performing of audiometric programmes and to motivate workers to wear personal
hearing protectors.
6 Parties involved
Noise control measures may modify substantially the machine/operator environment. It is therefore
recommended that all interested parties be involved in any proposed control measures.
Representatives of various functions in the company may be involved: i.e. management, planners,
purchase department, health and safety committees, medical orderlies, maintenance, process and
production departments, technical staff, unions and, obviously, the workers involved. To ensure
effective participation by all parties concerned, prior and appropriate information and training are
often necessary.
The diagnosis of the noise problem, its study and the definition and implementation of noise control
measures are normally performed in collaboration with the parties concerned. In many situations,
the involvement of external parties such as health and safety and labour protection authorities,
specialists in acoustics and ergonomics, etc. is recommended. Such collaboration between the company
representatives and external parties ensures that all constraints specific to the project under study are
taken into account when choosing the noise control measures.
The success of noise control planning is dependent on active and committed involvement of company
management representatives.
7 How to tackle noise problems in workplaces
7.1 Noise control objectives
Objectives should be based on general knowledge on how noise affects people’s health and interferes with
their activities. When setting objectives in relation to the acoustical quality of a work station or workroom,
the required noise levels, reverberation time and sound propagation parameters should be set.
NOTE Details are given in ISO/TR 11690-3.
Noise control objectives should be based on the fact that noise should be reduced to the lowest
levels feasible, taking into account technical progress, production processes, tasks and noise control
measures. The main objectives can be expressed in terms of noise immission and/or noise exposure
levels. Commonly considered A-weighted values that should not be exceeded for noise immission and/
or noise exposure are the following:
a) in industrial workplaces, 75 dB to 80 dB;
b) for routine office work, 45 dB to 55 dB;
c) for meeting rooms or tasks involving concentration, 35 dB to 45 dB.
NOTE 1 The above values are recommended target values. National regulations should be consulted for noise
immission and/or exposure limit values.
NOTE 2 Impulsive and tonal noise can be more dangerous and annoying than continuous broadband noise.
Therefore, the control of such types of noise should have high priority.
A convenient way to set noise control objectives for workplaces is to link noise levels to the type of task
and the acoustical properties of the workroom.
Recommended background noise levels in different workrooms are given in Table 2. Recommended
values for reverberation times, equivalent absorption areas and spatial sound pressure decays are
given in Table 3.
Table 2 — Maximum recommended background noise levels
L
pAeq
Type of room
dB
Conference rooms 30 to 35
Classrooms 30 to 40
Individual offices 30 to 40
Multi-person offices 35 to 45
Industrial laboratories 35 to 50
Control rooms in industry 35 to 55
Industrial workplaces 65 to 70
NOTE Background noise is noise arising from indoor technical equipment (e.g. ventilation systems) or noise coming
from the outside, with production machines off in the case of a workplace in industry.
Table 3 — Recommended acoustical properties of workrooms
Rate of spatial sound pressure decay per
Room volume Reverberation time
distance doubling, DL
m s dB
Less than Lower than
200 0,5 to 0,8
—
Between
Between
0,8 and 1,3
and 1 000
Greater than
— Greater than 3 to 4
1 000
NOTE 1 These recommendations are usually fulfilled if the mean absorption coefficient of the room is higher than 0,3 or if
the equivalent absorption area is higher than 0,6 to 0,9 times the floor area, in square meters.
NOTE 2 When the room is flat (room without diffuse-field conditions, see 3.4.9 and ISO/TR 11690-3), the use of the
equivalent absorption area or the spatial decay is preferred.
7.2 Principles of noise control planning for new and existing workplaces
7.2.1 General
The acoustical planning of new workplaces and the design and implementation of required noise
control measures in existing workplaces should be combined with the overall design of a whole new
plant or the modification of existing ones. In this way, acoustical design and noise control can be carried
out in the most effective manner in close relation to the construction of the plant or modification of
the production process or building structure. If noise control is the only target, there is freedom to
concentrate on noise control at the initial design stage.
With existing workplaces, retrospective noise control measures can be more difficult to achieve.
In every acoustical design and noise control task, it is useful to draw up a plan of operations for different
action stages. Whatever the task, there are some basic stages which follow the progress of the work.
These stages are
— preliminary planning and design,
— planning and design,
— implementation of measures, and
— assessment and acceptance.
16 © ISO 2020 – All rights reserved
The importance of these stages varies with the task. In the acoustical design of totally new premises,
the preliminary planning and design stage and the planning and design stage play very important roles
since, in this case, it is possible to influence all factors related to a good acoustical environment.
In the modification of existing workplaces (because of the likely effects on production/processes),
there are more constraints on noise control actions, and more emphasis should be put on planning and
implementation stages.
There should be a system for organizing and controlling the work. This can be best achieved by
establishing a project group. This group should have the necessary authority and influence at the
planning and implementation stages and should ideally include a representative from each involved
section of the company plus an acoustical consultant. A representative of health and safety and/or
labour protection authorities may also be included.
7.2.2 Preliminary planning and design stage
At the preliminary planning and design stage, all the acoustical and noise control design features should be
considered; i.e. objectives, effects of production solutions, effects of basic layout of production and general
procedures related to noise control planning. The organization of the work (formation of a planning group
and introduction of the required professionals in the group) should be decided at this stage.
Noise control objectives should be decided at this stage (see 7.1 and Tables 2 an
...
NORME ISO
INTERNATIONALE 11690-1
Deuxième édition
2020-10
Acoustique — Pratique recommandée
pour la conception de lieux de
travail à bruit réduit contenant des
machines —
Partie 1:
Stratégies de maîtrise du bruit
Acoustics — Recommended practice for the design of low-noise
workplaces containing machinery —
Part 1: Noise control strategies
Numéro de référence
©
ISO 2020
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
3.1 Descripteurs généraux du bruit . 1
3.2 Descripteurs de l’émission sonore . 2
3.3 Bruit ambiant et exposition au bruit . 4
3.4 Réduction du bruit . 5
4 Concepts de base relatifs à la maîtrise du bruit .10
4.1 Stratégie de base en matière de maîtrise du bruit .10
4.2 Concept de réduction du bruit .10
5 Évaluation de la situation sur le plan du bruit .11
5.1 Grandeurs décrivant l’émission sonore, le bruit ambiant et l’exposition au bruit .11
5.1.1 Grandeurs d’émission sonore [voir 3.2 et Figure 1 a)] .11
5.1.2 Grandeurs décrivant le bruit ambiant et l’exposition au bruit [voir 3.3 et
Figures 1 b), 1 c) et 2] .12
5.2 Description de la situation sur le plan du bruit .12
5.3 Utilisation de fiches d’information sur le bruit et de cartes de bruit .14
6 Parties concernées .15
7 Comment aborder les problèmes de bruit sur les lieux de travail .15
7.1 Objectifs de la maîtrise du bruit .15
7.2 Principes de planification de la maîtrise du bruit sur les lieux de travail en projet
ou existants .16
7.2.1 Généralités .16
7.2.2 Stade de planification et de conception préliminaires.17
7.2.3 Stade de planification et de conception .18
7.2.4 Stade de la mise en œuvre .19
7.2.5 Stade de l’évaluation et de l’acceptation .19
7.3 Traitement des problèmes de bruit existants .19
8 Que faire avant d’acheter une nouvelle machine .20
8.1 Questions qu’il est recommandé à un acheteur potentiel de se poser .20
8.2 Quelles informations demander aux fournisseurs potentiels .20
8.3 Valeurs déclarées et valeurs complémentaires d’émission sonore .23
8.4 Signification et utilisation des valeurs d’émission sonore .23
8.5 Exigences relatives aux niveaux de bruit ambiant .24
8.6 Vérification des niveaux déclarés d’émission sonore et/ou de bruit ambiant .24
8.7 Développements .24
9 La prévision du bruit en tant qu’outil de planification .25
10 Programme de maîtrise du bruit à long terme .26
Bibliographie .28
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant-propos.
Le présent document a été élaboré par le comité technique ISO/TC 43, Acoustique, sous-comité SC 1,
Bruit, en collaboration avec le comité technique CEN/TC 211, Acoustique, du Comité européen de
normalisation (CEN), conformément à l’Accord de coopération technique entre l’ISO et le CEN (Accord
de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 11690-1:1996), qui a fait l’objet
d’une révision mineure. Les modifications par rapport à l’édition précédente sont rédactionnelles.
Une liste de toutes les parties de la série ISO 11690 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
Introduction
Plusieurs normes spécifient des méthodes de mesure et/ou d’évaluation du bruit. La série ISO 11690 a
quant à elle pour objectif final la réduction du bruit.
Il existe un certain nombre de moyens de maîtrise du bruit. Néanmoins, dans un but d’efficacité, il
convient de choisir le ou les moyens de maîtrise du bruit les plus appropriés à une situation donnée.
Lorsque des ingénieurs non experts dans le domaine acoustique sont impliqués dans la pratique de la
maîtrise du bruit, il est important qu’ils disposent de connaissances de base sur les caractéristiques
d’émission et de propagation du son, et qu’ils comprennent les principes fondamentaux de la maîtrise
du bruit.
Afin de contribuer au développement de la maîtrise du bruit sur les lieux de travail, il est essentiel
que les informations contenues dans ces pratiques recommandées soient diffusées par des Normes
internationales.
Afin de diminuer les risques dus au bruit sur les lieux de travail, différents pays ont promulgué leurs
propres législations nationales. En général, ces législations exigent la mise en œuvre de moyens de
maîtrise du bruit permettant d’obtenir les niveaux d’émission sonore, de bruit ambiant et d’exposition
au bruit les plus bas possible, en tenant compte:
— des moyens techniques disponibles connus;
— de l’état actuel des progrès techniques;
— du traitement du bruit à la source;
— de la planification, de l’achat et de l’installation appropriés des machines et des équipements.
La présente partie de l’ISO 11690, ainsi que les deux autres parties de cette série, présentent les
procédures à prendre en compte dans la lutte contre le bruit sur les lieux de travail, tant à l’intérieur des
locaux de travail qu’à l’air libre. Ces pratiques recommandées fournissent, dans des termes relativement
simples, les informations fondamentales nécessaires à toutes les parties concernées par la maîtrise du
bruit sur les lieux de travail et par la conception de lieux de travail à bruit réduit afin de faciliter la
compréhension des exigences souhaitées en matière de maîtrise du bruit.
L’objectif de la série ISO 11690 est de combler l’écart qui existe entre la littérature actuelle consacrée
à la maîtrise du bruit et la mise en œuvre pratique de moyens de maîtrise du bruit. En principe, cette
série s’applique à tous les lieux de travail, sa fonction principale étant de:
— fournir des informations simples et brèves sur certains aspects de la maîtrise du bruit sur les lieux
de travail;
— tenir lieu de guide facilitant la compréhension des exigences contenues dans les normes, directives,
ouvrages de référence, manuels, rapports et autres documents techniques spécialisés;
— aider à la prise de décision lors de l’évaluation des différents moyens disponibles.
La série ISO 11690 est destinée au personnel d’usine, aux agents chargés de l’hygiène et de la sécurité, aux
ingénieurs, aux cadres dirigeants, au personnel des bureaux d’étude et services achat, aux architectes,
et aux fournisseurs d’installations, de machines et d’équipements. Cependant, il convient que les parties
concernées mentionnées ci-dessus gardent à l’esprit que la seule application des recommandations
données dans la série ISO 11690 ne suffit pas pour créer un lieu de travail sûr.
Les effets du bruit sur la santé, le bien-être et l’activité humaine sont nombreux. En fournissant un
cadre directeur pour les stratégies et les moyens de maîtrise du bruit, la série ISO 11690 a pour objectif
de réduire l’impact du bruit sur les personnes sur leur lieu de travail. L’évaluation de l’impact du bruit
sur les personnes est traitée dans d’autres documents.
NORME INTERNATIONALE ISO 11690-1:2020(F)
Acoustique — Pratique recommandée pour la conception
de lieux de travail à bruit réduit contenant des machines —
Partie 1:
Stratégies de maîtrise du bruit
1 Domaine d’application
Le présent document présente les stratégies à mettre en œuvre pour traiter les problèmes de bruit sur
les lieux de travail existants ou en projet, en s’appuyant sur des concepts de base liés à la maîtrise du
bruit (maîtrise du bruit, émission sonore, bruit ambiant et exposition au bruit). Il s’applique à tous les
types de lieux de travail et de sources de bruit rencontrées sur les lieux de travail, activités humaines
comprises.
Il inclut les stratégies importantes à adopter lors de l’achat d’une nouvelle machine ou d’un nouvel
équipement.
Le présent document ne traite que des sons audibles.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique.
Pour les références non datées, la dernière édition du document de référence s’applique (y compris les
éventuels amendements).
ISO 4871, Acoustique — Déclaration et vérification des valeurs d'émission sonore des machines et
équipements
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;
— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
3.1 Descripteurs généraux du bruit
3.1.1
niveau de pression acoustique
L
p
dix fois le logarithme décimal du rapport du carré de la pression acoustique moyenne, p, en pascals, au
carré d’une valeur de référence, p
p
L =10lg dB
p
2
p
0
où la valeur de référence, p , est égale à 20 µPa
Note 1 à l'article: Le niveau de pression acoustique constitue la grandeur principale pour décrire le bruit en un
point donné. Il est exprimé en décibels et il convient de le mesurer au moyen d’un sonomètre normalisé (voir
IEC 61672-1).
Note 2 à l'article: Il convient d’indiquer la pondération en fréquence (A ou C) ou la largeur de la bande de
fréquences et la pondération temporelle (S [lente], F [rapide], I [impulsive] ou «peak» [crête]) utilisées.
Note 3 à l'article: Par exemple, le niveau de pression acoustique pondéré C avec la pondération temporelle «peak»
(crête) est L .
pC,peak
Note 4 à l'article: La notation L est utilisée, que le niveau de pression acoustique se réfère à l’émission (voir 3.2),
p
au bruit ambiant ou à l’exposition (voir 3.3).
3.1.2
niveau de pression acoustique continu équivalent
L
peq,T
niveau de pression acoustique d’un bruit stable continu qui, sur une durée de mesurage, T, a la même
pression quadratique moyenne que le bruit, variable dans le temps, considéré, et qui correspond au
niveau de la pression acoustique quadratique moyenne dans un intervalle de temps
T
1 01, Lt
()
p
L =10lg 10 ddt B
pTeq,
∫
T
0
Note 1 à l'article: Le niveau de pression acoustique continu équivalent est exprimé en décibels.
Note 2 à l'article: Le niveau de pression acoustique continu équivalent constitue la grandeur principale pour
évaluer le bruit ambiant aux postes de travail et l’exposition des personnes.
Note 3 à l'article: Lorsque le bruit ambiant ou l’exposition est considéré(e), des ajustements des composantes
impulsives et tonales, DL et DL , exprimées en décibels, peuvent être utilisés pour prendre en compte l’impact
I T
des composantes impulsives et tonales (L + DL + DL ) (voir ISO 1996-1, ISO 1996-2 et ISO 1999).
pA,eq,T I T
Note 4 à l'article: L’indice «eq,T» est souvent omis, car dans tous les cas considérés dans le présent document, la
pression acoustique est déterminée sur une certaine durée de mesurage (voir IEC 61672-1).
3.1.3
poste de travail
endroit situé à proximité d’une machine pouvant être occupé par l’opérateur, ou endroit où une tâche
est exécutée
3.2 Descripteurs de l’émission sonore
3.2.1
émission sonore
bruit aérien rayonné dans l’environnement par une source définie (machine ou équipement) [voir
Figure 1 a)]
3.2.2
niveau de puissance acoustique
L
W
dix fois le logarithme décimal du rapport de la puissance acoustique, P, en watts, rayonnée par la source
sonore en essai à la puissance acoustique de référence, P = 1 pW
Note 1 à l'article: Le niveau de puissance acoustique est exprimé en décibels. Il s’agit d’un descripteur de l’émission
d’une source sonore (voir ISO 3740 et série ISO 9614). Il convient d’indiquer la pondération en fréquence ou la
largeur de la bande de fréquences utilisée.
Note 2 à l'article: Par exemple, le niveau de puissance acoustique pondéré A est L .
WA
2 © ISO 2020 – Tous droits réservés
3.2.3
niveau de pression acoustique d’émission
L
p
niveau de pression acoustique causé par une source sonore en essai au poste de travail ou en toute
autre position spécifiée
Note 1 à l'article: Le niveau de pression acoustique d’émission est exprimé en décibels (dB). Il s’agit d’un
descripteur supplémentaire de l’émission d’une source sonore (voir ISO 11200 à ISO 11204).
Note 2 à l'article: La pondération en fréquence et/ou la pondération temporelle ou la largeur de la bande de
fréquence utilisée(s) doi(ven)t être indiquée(s).
Note 3 à l'article: Par exemple, le niveau de pression acoustique d’émission maximal pondéré C est L .
pC,peak
Note 4 à l'article: Le niveau de pression acoustique d’émission pondéré A est souvent moyenné sur une durée de
fonctionnement d’une source sonore; il est noté L .
pA
3.2.4
niveau de pression acoustique surfacique
L
pA,d
niveau de pression acoustique pondéré A moyenné sur une base énergétique sur une surface de
mesurage située à une distance d de la source sonore
Note 1 à l'article: Lorsque d = 1 m, il est couramment noté L .
pA,1m
3.2.5
valeur mesurée d’émission sonore
L
une quelconque des grandeurs suivantes déterminée à partir de mesurages: niveau de puissance
acoustique pondéré A, niveau de pression acoustique d’émission temporel moyen pondéré A ou niveau
de pression acoustique d’émission maximal pondéré C
Note 1 à l'article: Les valeurs mesurées peuvent provenir soit d’une seule machine, soit d’un moyennage sur un
certain nombre de machines.
Note 2 à l'article: La valeur mesurée d’émission sonore est exprimée en décibels et n’est pas arrondie.
3.2.6
déclaration d’émission sonore
information sur le bruit émis par la machine, donnée par le fabricant ou le fournisseur dans des
documents techniques ou tout autre document, relative aux valeurs d’émission sonore
Note 1 à l'article: La déclaration d’émission sonore peut prendre la forme soit d’une valeur déclarée combinée,
soit d’une valeur déclarée dissociée.
3.2.7
incertitude
K
valeur de l’incertitude de mesure associée à une valeur mesurée d’émission sonore
Note 1 à l'article: L’incertitude est exprimée en décibels et n’est pas arrondie.
3.2.8
valeur d’émission sonore déclarée combinée
L
d
somme d’une valeur mesurée d’émission sonore, L, et de l’incertitude associée, K, arrondie au décibel
entier (dB) le plus proche
L = L + K
d
3.2.9
valeur d’émission sonore déclarée dissociée
L et K
valeur mesurée d’émission sonore, L, et l’incertitude associée, K, chacune d’elles étant arrondie au
décibel entier le plus proche
3.3 Bruit ambiant et exposition au bruit
3.3.1
bruit ambiant à un poste de travail
tous les bruits qui arrivent, pendant une durée donnée T, en un point de mesurage (poste de travail),
dans la situation réelle, qu’il y ait ou non un travailleur présent en ce point. Sont inclus les bruits
provenant de la machine et d’autres sources sonores ainsi que les bruits réfléchis par le plafond, les
murs et l’encombrement [voir Figure 1 b)]
Note 1 à l'article: T peut représenter la durée d’un mesurage, d’un cycle de fonctionnement d’une machine, d’un
processus, le temps pendant lequel un travailleur est généralement présent au niveau ou à proximité du point de
mesurage ou la durée de la journée de travail.
3.3.2
exposition d’une personne au bruit
tous les bruits qui parviennent aux oreilles d’une personne dans la situation réelle pendant une durée
donnée T [voir Figure 1 c) et Figure 2]
3.3.3
descripteurs du bruit ambiant et de l’exposition au bruit
niveau de pression acoustique continu équivalent pondéré A normalisé sur une journée de travail
nominale, L , en décibels
pTAe,,q
LL=+10lg TT/ dB
()
pTAe,,qApT,,eq e 0
0 e
où T est la durée de référence (par exemple 8 h) et T la durée de la journée de travail
0 e
Note 1 à l'article: Le bruit ambiant est mesuré au niveau du poste de travail. L’exposition est mesurée à l’oreille de
la personne.
Note 2 à l'article: L Peut résulter de la somme énergétique des valeurs de bruit ambiant ou d’exposition,
pTAe,,q
L , mesurées sur des durées individuelles T , avec ∑=TT .
i
pTAe,,q i e
i
Note 3 à l'article: Dans certains pays, on utilise un niveau d’évaluation acoustique L exprimé comme suit:
pAr,
LL=+DL +DL dB
ppAr,,AeqI,T T
où DL et DL décrivent les composantes impulsives et tonales.
I T
a) Émission sonore (rayonnement sonore d’une machine):
— liée à la machine;
— conditions de fonctionnement spécifiées;
— indépendante de l’environnement.
4 © ISO 2020 – Tous droits réservés
b) Bruit ambiant (impact des ondes sonores
sur le poste de travail):
— lié au poste de travail;
— relatif à l’activité réelle;
— fonction du temps;
— contribution de toutes les sources sonores.
c) Exposition au bruit (impact des ondes sonores sur les
personnes):
— liée à une personne (à un ou plusieurs postes de
travail ou dont le poste est mobile [voir Figure 2)];
— relative à l’activité réelle;
— fonction du temps d’exposition;
— contribution de toutes les sources sonores.
Figure 1 — Illustration de la différence entre émission sonore, bruit ambiant et exposition au
bruit (voir également Figure 2)
Figure 2 — Illustration de l’exposition au bruit d’une personne dont le poste de travail est mobile
3.4 Réduction du bruit
3.4.1
indice d’affaiblissement acoustique
R
descripteur de la perte par transmission définie comme dix fois le logarithme décimal du rapport de la
puissance acoustique incidente sur une éprouvette à la puissance acoustique transmise par l’éprouvette
(voir Figure 3)
Note 1 à l'article: Il est exprimé en décibels et dépend de la fréquence.
Note 2 à l'article: Des méthodes de détermination de l’isolation des murs, des portes, des plafonds et des fenêtres
sont décrites dans l’ISO 10140 (toutes les parties) et dans l’ISO 717-1.
Légende
1 réflexion
2 absorption
3 transmission
NOTE Une partie du son incident sur une cloison ou une paroi est réfléchie, une partie est transformée
en chaleur (c’est-à-dire absorbée) et une partie traverse la paroi (c’est-à-dire qu’elle est transmise). L’isolation
acoustique de la paroi détermine le pourcentage du son incident qui est transmis.
Figure 3 — Illustration de la réflexion, de l’absorption et de la transmission du son par une paroi
3.4.2
coefficient d’absorption acoustique
α
fraction d’énergie acoustique absorbée lorsque les ondes sonores frappent une surface
Note 1 à l'article: Le coefficient d’absorption acoustique dépend de la fréquence.
Note 2 à l'article: Un indice d’évaluation unique est fourni dans l’ISO 11654.
3.4.3
aire d’absorption équivalente
A
surface, en mètres carrés, obtenue en faisant la somme des produits α S
i i
AS=+αα SS+=. α
11 22
où
α est le coefficient d’absorption d’une surface partielle, S , de la surface d’un local;
i i
S
est la surface totale du local =∑S ;
()
i
α
est le coefficient d’absorption moyen du local
6 © ISO 2020 – Tous droits réservés
3.4.4
perte d’insertion
D
i
variation du niveau de puissance acoustique ou du niveau de pression acoustique d’émission consécutive
à l’application à une source sonore d’un dispositif de maîtrise du bruit
Note 1 à l'article: La perte d’insertion dépend de la fréquence et est exprimée en décibels.
Note 2 à l'article: La perte d’insertion pondérée A est toujours liée à une source donnée.
Note 3 à l'article: La perte d’insertion est utilisée pour évaluer les performances acoustiques des encoffrements
(voir ISO 11546-1 et ISO 11546-2), des écrans (voir ISO 10053 et ISO 11821) et des silencieux (voir ISO 7235,
ISO 11691 et ISO 11820).
3.4.5
réduction du niveau de pression acoustique au poste de travail
résultat de la mise en œuvre d’un ensemble de moyens de réduction du bruit décrit par la différence des
niveaux de bruit ambiant
Note 1 à l'article: Par exemple, L – L ,, où l’indice 1 et l’indice 2 renvoient respectivement à avant et
pA,eq,8h,1 pA,eq,8h,2
après la mise en œuvre des moyens techniques de réduction du bruit.
3.4.6
son direct
son qui se propage directement de la source vers le point d’observation
Note 1 à l'article: Aucune réflexion du son n’est impliquée. Le son direct n’est donc pas influencé par les
caractéristiques du local dans lequel se trouve la source.
3.4.7
son réfléchi
son en un point quelconque d’un local, résultant des réflexions sur les surfaces et l’encombrement du
local, et excluant le son direct
3.4.8
conditions de champ diffus
propagation du son dans des locaux ou dans des zones de locaux où le son est réfléchi par toutes les
parois du local et par son encombrement, si souvent et avec une uniformité telle que le niveau de
pression acoustique du son réfléchi est le même en tout point du local
3.4.9
conditions de champ non diffus
propagation du son dans des locaux ou dans des zones de locaux non uniforme dans toutes les directions
Note 1 à l'article: Les conditions de champ non diffus sont réunies si:
— le rapport de deux dimensions quelconques sur les trois est supérieur à trois; ou
— l’absorption des parois du local est distribuée de façon non uniforme (par exemple locaux à parois dures et
plafond absorbant); ou
— l’absorption est élevée.
3.4.10
durée de réverbération
T
temps, en secondes, qu’il faut au niveau de pression acoustique dans un local (initialement à l’état
stationnaire) pour diminuer de 60 dB après l’arrêt de la source (voir Figure 4)
Note 1 à l'article: La durée de réverbération dépend de la fréquence.
Note 2 à l'article: Elle est utile pour décrire les propriétés acoustiques des locaux à champ sonore diffus; le volume
du local doit être pris en compte.
3.4.11
courbe de décroissance sonore spatiale
courbe qui montre la décroissance du niveau de pression acoustique dû à une source sonore de
référence, lorsque la distance entre celle-ci et le point de réception augmente
Note 1 à l'article: Les courbes de décroissance sonore spatiale dépendent de la fréquence et caractérisent les
propriétés acoustiques des locaux. Dans certains cas, plusieurs courbes de décroissance sonore spatiale sont
nécessaires pour caractériser un local.
Note 2 à l'article: Deux grandeurs principales sont déterminées à partir de cette courbe, et pour un domaine
donné de distances par rapport à la source (voir Figure 5):
— le taux de décroissance spatiale par doublement de la distance (DL ); et
— l’amplification du niveau de pression acoustique (DL ).
f
Trois domaines de distances sont normalement intéressants: les régions proche, intermédiaire et lointaine. Les
deux grandeurs (DL , DL ) sont utiles pour évaluer la qualité acoustique d’un local.
2 f
Légende
X temps, en s
Y niveau de pression acoustique, en dB
T durée de réverbération
Figure 4 — Signature temporelle idéalisée du niveau de pression acoustique après l’arrêt de la
source sonore
3.4.12
taux de décroissance spatiale du niveau de pression acoustique par doublement de la distance
DL
valeur, en décibels, de la diminution du niveau de pression acoustique dans un domaine de distances
donné, lorsque la distance à la source double (voir Figure 5)
8 © ISO 2020 – Tous droits réservés
3.4.13
amplification du niveau de pression acoustique
DL
f
valeur moyenne, en décibels, de la différence, sur un domaine de distances donné, entre la courbe de
décroissance sonore spatiale du local et la courbe de décroissance sonore spatiale en champ libre (6 dB
par doublement de la distance) (voir Figure 5)
Légende
X distance par rapport à la source
Y niveau de pression acoustique,L , en dB
p
1 région proche
2 région intermédiaire
3 région lointaine
4 courbe de décroissance sonore spatiale
5 sans réflexion (champ libre)
Figure 5 — Exemple montrant:
(i) les courbes de décroissance sonore spatiale pour un local et en champ libre;
(ii) les trois domaines de distances;
(iii) la détermination du taux de décroissance spatiale (DL ); et
(iv) l’amplification du niveau de pression acoustique (DL )
f
4 Concepts de base relatifs à la maîtrise du bruit
4.1 Stratégie de base en matière de maîtrise du bruit
Une réduction efficace du bruit ne peut être obtenue qu’en traitant le problème de manière systématique.
Il convient de prendre en compte la série d’étapes énumérée ci-dessous lors de l’élaboration d’une
stratégie de maîtrise du bruit et de la mise en œuvre de moyens de maîtrise du bruit pour des lieux de
travail en projet ou existants.
a) Définir les objectifs et établir les critères.
b) Procéder à l’évaluation du bruit en identifiant:
— les zones concernées;
— le bruit ambiant aux postes de travail;
— l’apport des différentes sources de bruit au bruit ambiant aux postes de travail;
— l’exposition des personnes;
— l’émission des sources pour les classer.
c) Examiner des moyens de maîtrise du bruit tels que:
— la maîtrise du bruit à sa source;
— la maîtrise du bruit au cours de sa propagation sur le lieu de travail;
— la maîtrise du bruit au niveau des postes de travail.
d) Formuler un programme de maîtrise du bruit.
e) Mettre en œuvre les moyens appropriés.
f) Vérifier la réduction du bruit obtenue.
4.2 Concept de réduction du bruit
Il est possible de procéder à la maîtrise du bruit en utilisant différents moyens techniques (voir
ISO 11690-2) et il peut y avoir plusieurs manières de résoudre un problème de bruit. Ces moyens
consistent dans la réduction du bruit à sa source (par exemple machines, procédés de travail), la
réduction du bruit par une meilleure atténuation du son pendant sa propagation (par exemple en
utilisant des encoffrements, des écrans, des revêtements absorbants), la réduction du bruit à certains
emplacements spécifiques (par exemple en utilisant des cabines).
Il convient de mettre en œuvre les moyens techniques de maîtrise du bruit en tenant compte de l’état
de l’art en matière de maîtrise du bruit. Pour ce faire, il est nécessaire de comparer et de déterminer
l’efficacité de ces moyens. Des grandeurs acoustiques sont utilisées à cet effet. Elles décrivent les
caractéristiques acoustiques des sources sonores et la maîtrise du bruit obtenue sur les lieux de travail,
notamment aux postes de travail, lorsque les sources sonores sont en fonctionnement et que les moyens
de maîtrise du bruit ont été mis en œuvre.
La Figure 6 illustre la relation entre la réglementation, les normes et l’utilisation de grandeurs
acoustiques pour évaluer les moyens de maîtrise du bruit offerts par le marché.
10 © ISO 2020 – Tous droits réservés
Légende
1 machines
2 moyens supplémentaires de réduction du bruit
3 grandeurs acoustiques caractéristiques
4 marché
5 achat, évaluation, planification, conception
6 réglementation, normes
7 utilisateur des équipements techniques
Figure 6 — Facteurs influençant la maîtrise du bruit
Si les niveaux de bruit ambiant et d’exposition au bruit sont faibles, les effets éventuels du bruit sur
les personnes sont limités. Ces effets incluent des risques pour la santé et la sécurité, par exemple
la détérioration de la capacité auditive, le stress, la perturbation de la communication orale et de la
reconnaissance des signaux d’alarme, la perturbation de tâches exigeant une concentration et une
attention soutenues.
5 Évaluation de la situation sur le plan du bruit
5.1 Grandeurs décrivant l’émission sonore, le bruit ambiant et l’exposition au bruit
5.1.1 Grandeurs d’émission sonore [voir 3.2 et Figure 1 a)]
Une grandeur d’émission caractéristique, importante et couramment utilisée, est le niveau de puissance
acoustique pondéré A (L ) dans des conditions de montage et de fonctionnement définies de la source.
WA
Une autre grandeur d’émission caractéristique est le niveau de pression acoustique d’émission
pondéré A (L ) à une position spécifiée, dans des conditions de montage et de fonctionnement définies,
pA
dû à la seule machine.
Il existe d’autres grandeurs d’émission sonore telles que les niveaux d’émission par bandes de
fréquences, le niveau de pression acoustique d’émission maximal pondéré C au poste de travail et la
signature temporelle du bruit.
Les méthodes de base pour le mesurage et la déclaration des valeurs d’émission sonore sont données
dans la série ISO 3740, la série ISO 9614, la série ISO 11200 et l’ISO 4871. Les codes d’essai acoustique
spécifient, par famille de machines et d’équipements, les conditions de montage et de fonctionnement
pendant la détermination des grandeurs d’émission sonore.
5.1.2 Grandeurs décrivant le bruit ambiant et l’exposition au bruit [voir 3.3 et Figures 1 b),
1 c) et 2]
Contrairement aux grandeurs d’émission sonore qui constituent des descripteurs intrinsèques des
machines en tant que sources sonores, les grandeurs de bruit ambiant décrivent l’impact total du bruit
sur le poste de travail, tandis que les grandeurs d’exposition au bruit décrivent l’impact du bruit sur les
personnes.
Les grandeurs de bruit ambiant sont évaluées à un poste de travail donné et sur une période
représentative de l’activité journalière (ou hebdomadaire) à ce poste de travail. Si plusieurs activités
se succèdent à un poste de travail, il peut être nécessaire d’évaluer un ensemble de grandeurs de bruit
ambiant pour ce poste de travail.
Étant donné qu’elles sont propres à une personne qui peut occuper différents postes de travail
quotidiennement (ou de manière hebdomadaire), les grandeurs d’exposition au bruit peuvent être
évaluées à partir des grandeurs de bruit ambiant ou d’exposition au bruit et du temps passé à chacun
des postes de travail concernés.
Les grandeurs d’exposition au bruit pour une personne qui occupe un seul poste de travail sont
identiques aux grandeurs de bruit ambiant de ce poste de travail.
En règle générale, les valeurs de L , L et L sont comparées aux valeurs limites de bruit
pA,eq,8h pA,r pC,peak
ambiant et d’exposition au bruit. Il convient d’ajouter l’incertitude de mesure à ces valeurs avant de les
comparer aux valeurs limites.
5.2 Description de la situation sur le plan du bruit
Les étapes suivantes sont normalement mises en œuvre afin de décrire la situation sur le plan du bruit
dans des zones définies d’un lieu de travail, à l’intérieur d’un local ou en plein air:
a) détermination des postes de travail et des grandeurs de bruit ambiant qui y sont associées;
b) détermination, pour chaque personne, des postes de travail concernés et des expositions au bruit
correspondantes;
c) identification des sources sonores et détermination des grandeurs d’émission sonore associées.
Ces données peuvent être reprises sur une fiche d’information sur le bruit, telle que celle illustrée par
le Tableau 1 pour les lieux de travail industriels. Des cartes de bruit peuvent également être utiles (voir
Figure 7).
12 © ISO 2020 – Tous droits réservés
Tableau 1 — Exemple de description du bruit sur un lieu de travail
A) Liste des postes de travail
Valeurs addition-
Poste de Description du poste de travail Machine nº
Valeurs de bruit nelles
travail (tâche, fonction, fonctionnement de la (nº pris dans la
ambiant (par exemple
nº machine, procédé, etc.) liste C)
L , DL )
pC,peak I
…
B) Liste des personnes
a
Poste de travail 1 Poste de travail 2
Valeurs d’expo-
(nº pris dans la (nº pris dans la
Personne nº sition
liste A) liste A)
au bruit
Durée Durée
…
C) Liste des machines/équipements
Numéro Niveau de puis- Niveau de pres- Conditions
de la Description de la machine sance sion acoustique de fonctionne-
machine: acoustique d’émission ment
…
a
D’autres colonnes peuvent être ajoutées s’il y a plus de deux postes de travail.
Valeurs en décibels
a) Indication du niveau sonore aux postes de travail
b) Indications de plages de niveaux sonores (des couleurs sont souvent utilisées pour ce type
de cartes de bruit)
c) Courbes d’égal niveau sonore (avec incréments de 5 dB dans le cas présent)
Légende
jusqu’à 90 dB
de 90 dB à 100 dB
plus de 100 dB
Figure 7 — Illustration de différentes cartes de bruit pour un lieu de travail donné
5.3 Utilisation de fiches d’information sur le bruit et de cartes de bruit
Des fiches d’information sur le bruit et des cartes de bruit peuvent être utilisées à différentes fins:
a) pour évaluer le bruit ambiant aux postes de travail;
b) pour identifier l’emplacement des zones à niveau sonore élevé et les sources sonores dominantes;
c) pour identifier les zones où les niveaux de bruit ambiant dépassent des valeurs limites données;
d) pour montrer la situation «bruit» réelle, à un instant donné;
e) comme outils importants au stade de la planification d’un nouveau lieu de travail;
f) pour aider à évaluer l’effet du remplacement d’une machine, d’un changement de procédé de travail
ou de la modification de l’organisation du travail;
g) pour vérifier l’efficacité des moyens mis en œuvre ou prévus;
14 © ISO 2020 – Tous droits réservés
h) pour aider à élaborer un programme de maîtrise du bruit à long terme;
i) comme outil pour le dialogue et la coordination entre les parties concernées;
j) pour informer les personnes exposées au bruit;
k) pour faciliter l’exécution de programmes audiométriques et inciter les travailleurs à porter des
protecteurs individuels contre le bruit.
6 Parties concernées
Les moyens de maîtrise du bruit peuvent considérablement modifier l’environnement machine/
opérateur. Il est donc recommandé que toutes les parties concernées soient impliquées lorsqu’il est
question de mettre en œuvre des moyens de réduction du bruit.
Des représentants de différentes fonctions au sein de l’entreprise peuvent être impliqués: la direction,
le bureau d’étude, le service achats, le comité hygiène et sécurité, l’infirmerie, le département
maintenance, les départements procédés et production, le personnel technique, les syndicats et, bien
sûr, les travailleurs concernés. Une information et une formation préalables appropriées sont souvent
nécessaires pour garantir une participation efficace de toutes les parties concernées.
Le diagnostic du problème de bruit, son étude et la définition et la mise en œuvre de moyens de
maîtrise du bruit sont normalement le résultat d’une collaboration entre les parties concernées. Dans
de nombreux cas, la participation de parties extérieures telles que les autorités chargées de la santé, de
la sécurité et de la protection des travailleurs, des spécialistes en acoustique et en ergonomie, etc. est
recommandée. Une telle collaboration entre les représentants de l’entreprise et les parties extérieures
garantit que toutes les contraintes propres au projet considéré sont prises en compte lors de la sélection
des moyens de maîtrise du bruit.
Le succès de la planification de la maîtrise du bruit est lié à la participation active et engagée des
représentants de la direction de l’entreprise.
7 Comment aborder les problèmes de bruit sur les lieux de travail
7.1 Objectifs de la maîtrise du bruit
Il est recommandé de baser les objectifs sur la connaissance générale de la façon dont le bruit affecte la
santé des personnes et perturbe leurs activités. Lorsque l’on fixe des objectifs en relation avec la qualité
acoustique d’un poste de travail ou d’un local de travail, il convient de définir les niveaux sonores, la
durée de réverbération et les paramètres de propagation du son requis.
NOTE Des détails sont donnés dans l’ISO/TR 11690-3.
Il convient que les objectifs de maîtrise du bruit consistent à ramener le bruit aux niveaux les plus bas
possible compte tenu du progrès technique, des procédés de production, des tâches et des moyens
de maîtrise du bruit. Les principaux object
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
