Standards Content (Sample)

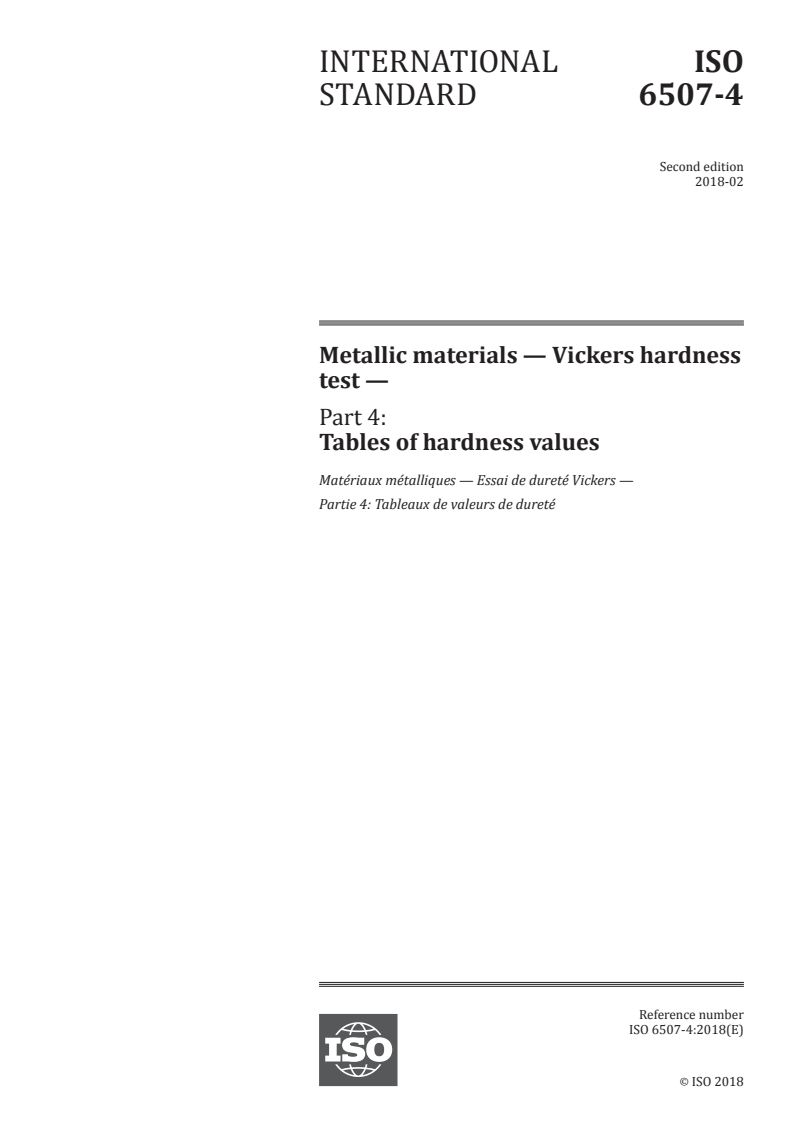

INTERNATIONAL ISO
STANDARD 6507-4
Second edition
2018-02
Metallic materials — Vickers hardness
test —
Part 4:
Tables of hardness values

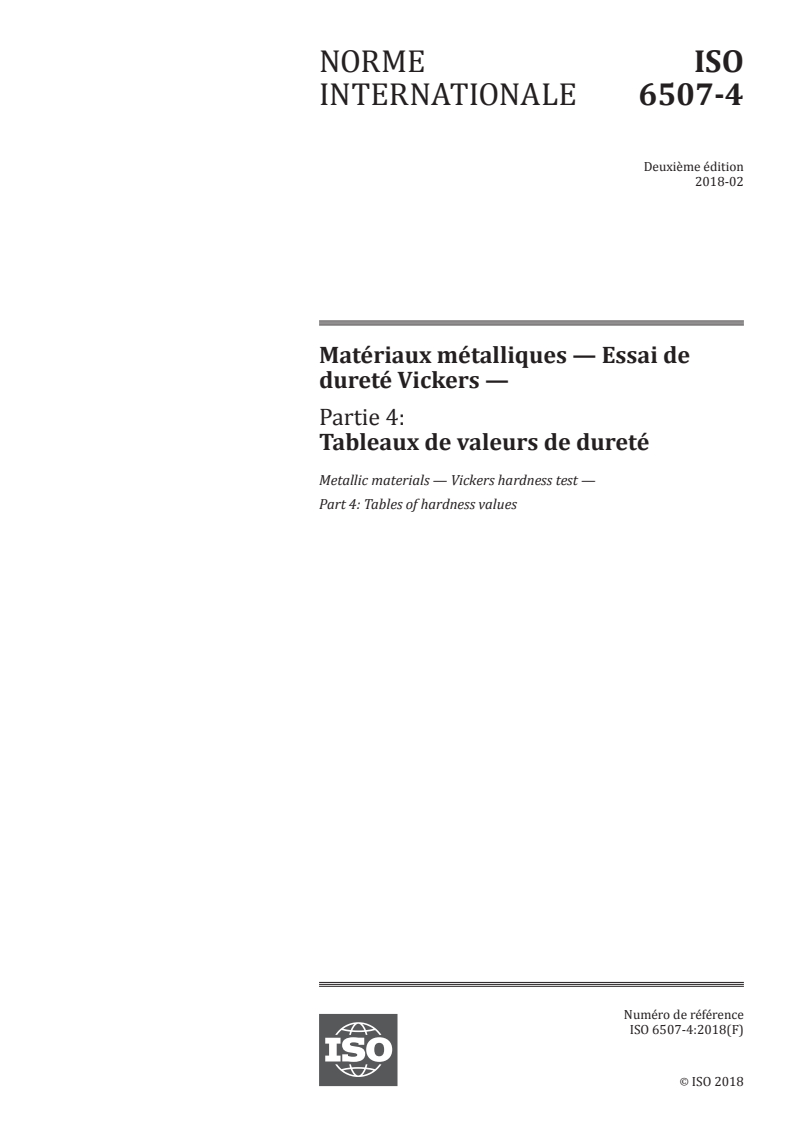

Matériaux métalliques — Essai de dureté Vickers —
Partie 4: Tableaux de valeurs de dureté
Reference number
ISO 6507-4:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 6507-4:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 6507-4:2018(E)

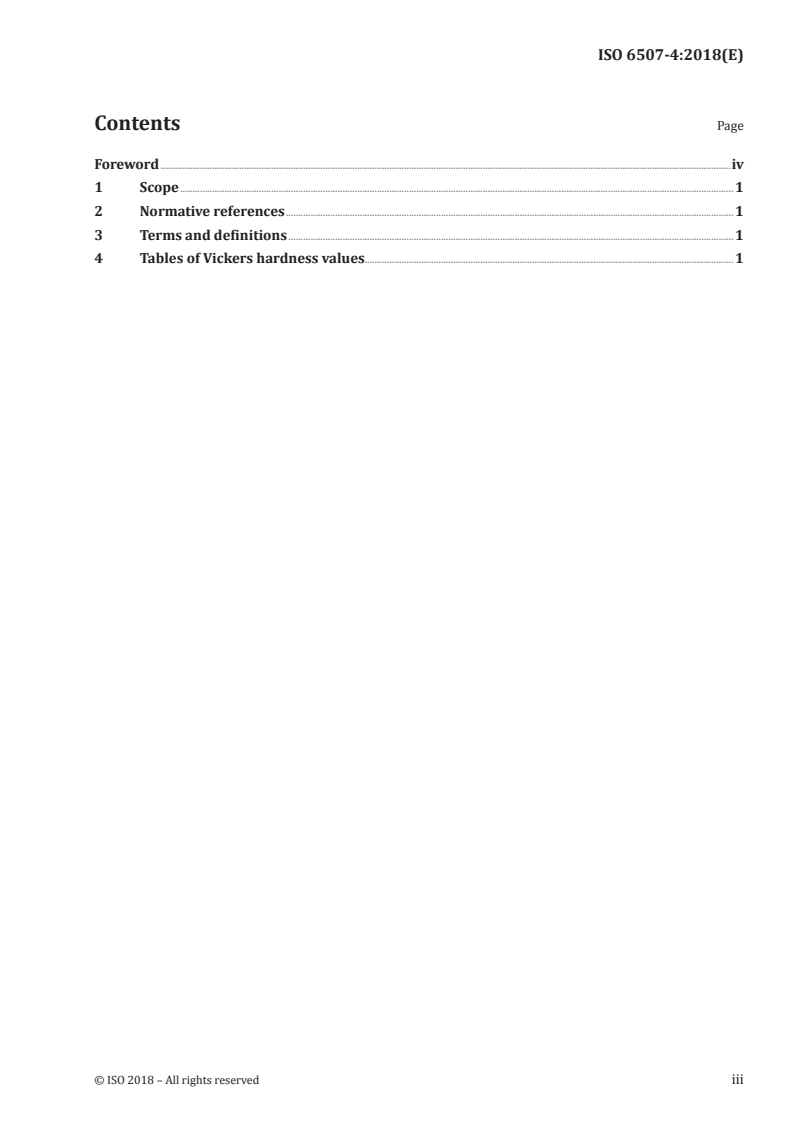

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Tables of Vickers hardness values...................................................................................................................................................... 1

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 6507-4:2018(E)

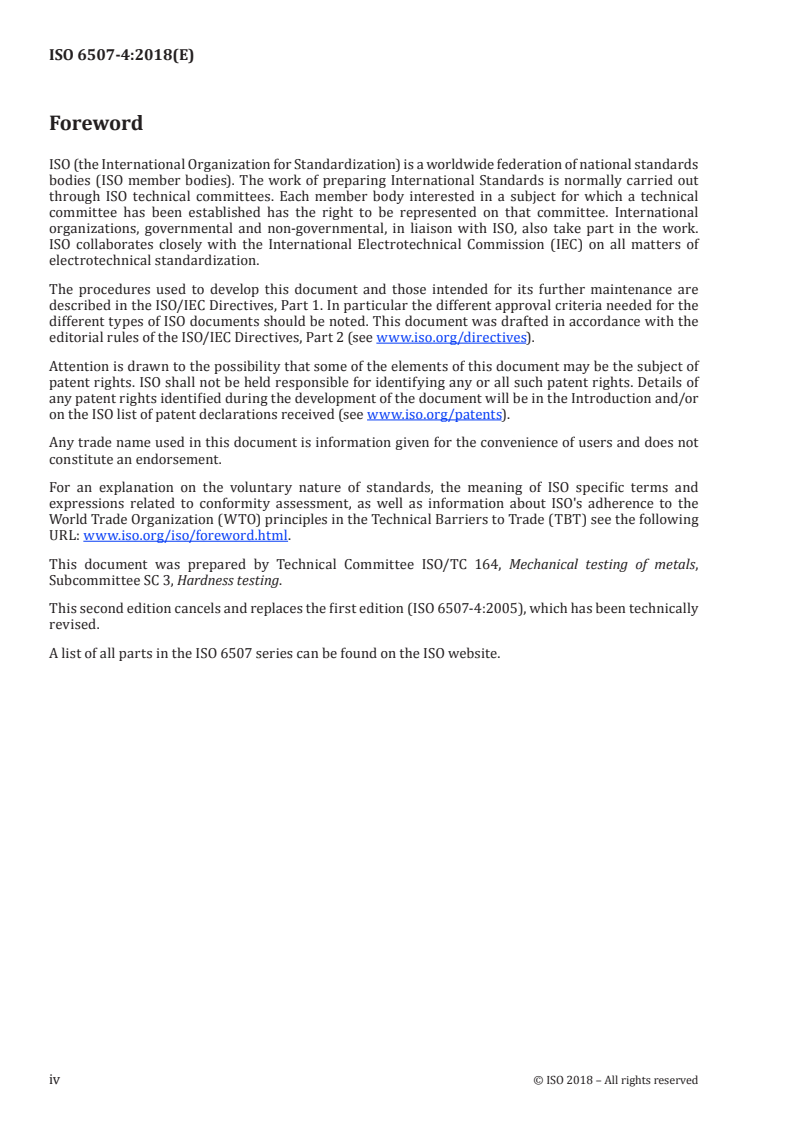

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following

URL: www.iso.org/iso/foreword.html.

This document was prepared by Technical Committee ISO/TC 164, Mechanical testing of metals,

Subcommittee SC 3, Hardness testing.

This second edition cancels and replaces the first edition (ISO 6507-4:2005), which has been technically

revised.
A list of all parts in the ISO 6507 series can be found on the ISO website.
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 6507-4:2018(E)
Metallic materials — Vickers hardness test —
Part 4:
Tables of hardness values
1 Scope

This document gives tables of Vickers hardness for use in tests carried out in accordance with

ISO 6507-1.
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 6507-1, Metallic materials — Vickers hardness test — Part 1: Test method
3 Terms and definitions
No terms and definitions are listed in this document.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at http://www.iso.org/obp
4 Tables of Vickers hardness values

The values given in Tables 1, 2 and 3 were calculated from the Vickers hardness formula in accordance

with ISO 6507-1.
See Table 1 for range < HV 0,2.
See Table 2 for range HV 0,2 to HV 3.
See Table 3 for range HV 5 to HV 100.
© ISO 2018 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 6507-4:2018(E)
Table 1 — Range < HV 0,2
Mean Test force, F
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,020 0 4,64 9,27 23,18 46,36 92,72 115,9 231,8 463,6
0,020 2 4,54 9,09 22,72 45,45 90,89 113,6 227,2 454,5
0,020 4 4,46 8,91 22,28 44,56 89,12 111,4 222,8 445,6
0,020 6 4,37 8,74 21,85 43,70 87,39 109,3 218,5 437,0
0,020 8 4,29 8,57 21,43 42,86 85,72 107,2 214,3 428,6
0,021 0 4,21 8,41 21,02 42,05 84,10 105,1 210,2 420,5
0,021 2 4,13 8,25 20,63 41,26 82,52 103,2 206,3 412,6
0,021 4 4,05 8,10 20,25 40,49 80,98 101,2 202,5 404,9
0,021 6 3,97 7,95 19,87 39,75 79,49 99,38 198,7 397,5
0,021 8 3,90 7,80 19,51 39,02 78,04 97,57 195,1 390,2
0,022 0 3,83 7,66 19,16 38,32 76,62 95,80 191,6 383,2
0,022 2 3,76 7,52 18,81 37,63 75,25 94,08 188,1 376,3
0,022 4 3,70 7,39 18,48 36,96 73,91 92,41 184,8 369,6
0,022 6 3,63 7,26 18,15 36,31 72,61 90,78 181,5 363,1
0,022 8 3,57 7,13 17,84 35,67 71,34 89,20 178,4 356,7
0,023 0 3,51 7,01 17,53 35,06 70,11 87,65 175,3 350,6
0,023 2 3,45 6,89 17,23 34,45 68,90 86,15 172,3 344,5
0,023 4 3,39 6,77 16,93 33,87 67,73 84,68 169,3 338,7
0,023 6 3,33 6,66 16,65 33,30 66,59 83,25 166,5 333,0
0,023 8 3,27 6,55 16,37 32,74 65,47 81,86 163,7 327,4
0,024 0 3,22 6,44 16,10 32,20 64,39 80,50 161,0 322,0
0,024 2 3,17 6,33 15,83 31,67 63,33 79,17 158,3 316,7
0,024 4 3,11 6,23 15,57 31,15 62,29 77,88 155,7 311,5
0,024 6 3,06 6,13 15,32 30,64 61,28 76,62 153,2 306,4
0,024 8 3,02 6,03 15,07 30,15 60,30 75,39 150,7 301,5
0,025 0 2,97 5,93 14,83 29,67 59,34 74,19 148,3 296,7
0,025 2 2,92 5,84 14,60 29,20 58,40 73,01 146,0 292,0
0,025 4 2,87 5,75 14,37 28,74 57,48 71,87 143,7 287,4
0,025 6 2,83 5,66 14,15 28,30 56,59 70,75 141,5 283,0
0,025 8 2,79 5,57 13,93 27,86 55,72 69,66 139,3 278,6
0,026 0 2,74 5,49 13,72 27,43 54,86 68,59 137,2 274,3
0,026 2 2,70 5,40 13,51 27,02 54,03 67,55 135,1 270,2
0,026 4 2,66 5,32 13,30 26,61 53,21 66,53 133,0 266,1
0,026 6 2,62 5,24 13,10 26,21 52,41 65,53 131,0 262,1
0,026 8 2,58 5,16 12,91 25,82 51,63 64,56 129,1 258,2
2 © ISO 2018 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 6507-4:2018(E)
Table 1 (continued)
Test force, F
Mean
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,027 0 2,54 5,09 12,72 25,44 50,87 63,60 127,2 254,4
0,027 2 2,51 5,01 12,53 25,07 50,13 62,67 125,3 250,7
0,027 4 2,47 4,94 12,35 24,70 49,40 61,76 123,5 247,0
0,027 6 2,43 4,87 12,17 24,34 48,69 60,87 121,7 243,4
0,027 8 2,40 4,80 12,00 24,00 47,99 60,00 120,0 240,0
0,028 0 2,37 4,73 11,83 23,65 47,30 59,14 118,3 236,5
0,028 2 2,33 4,66 11,66 23,32 46,64 58,31 116,6 233,2
0,028 4 2,30 4,60 11,50 22,99 45,98 57,49 115,0 229,9
0,028 6 2,27 4,53 11,33 22,67 45,34 56,69 113,3 226,7
0,028 8 2,24 4,47 11,18 22,36 44,71 55,90 111,8 223,6
0,029 0 2,21 4,41 11,02 22,05 44,10 55,13 110,2 220,5
0,029 2 2,18 4,35 10,87 21,75 43,50 54,38 108,7 217,5
0,029 4 2,15 4,29 10,73 21,46 42,91 53,64 107,3 214,6
0,029 6 2,12 4,23 10,58 21,17 42,33 52,92 105,8 211,7
0,029 8 2,09 4,18 10,44 20,88 41,76 52,21 104,4 208,8
0,030 0 2,06 4,12 10,30 20,61 41,21 51,52 103,0 206,1
0,030 2 2,03 4,07 10,17 20,33 40,66 50,84 101,7 203,3
0,030 4 2,01 4,01 10,03 20,07 40,13 50,17 100,3 200,7
0,030 6 1,98 3,96 9,90 19,81 39,61 49,52 99,02 198,1
0,030 8 1,95 3,91 9,77 19,55 39,09 48,88 97,74 195,5
0,031 0 1,93 3,86 9,65 19,30 38,59 48,25 96,48 193,0
0,031 2 1,91 3,81 9,52 19,05 38,10 47,63 95,25 190,5
0,031 4 1,88 3,76 9,40 18,81 37,61 47,03 94,04 188,1
0,031 6 1,86 3,71 9,28 18,57 37,14 46,43 92,85 185,7
0,031 8 1,83 3,67 9,17 18,34 36,67 45,85 91,69 183,4
0,032 0 1,81 3,62 9,05 18,11 36,22 45,28 90,54 181,1
0,032 2 1,79 3,58 8,94 17,89 35,77 44,72 89,42 178,9
0,032 4 1,77 3,53 8,83 17,67 35,33 44,17 88,32 176,7
0,032 6 1,74 3,49 8,72 17,45 34,90 43,63 87,24 174,5
0,032 8 1,72 3,45 8,62 17,24 34,47 43,10 86,18 172,4
0,033 0 1,70 3,41 8,51 17,03 34,06 42,58 85,14 170,3
0,033 2 1,68 3,36 8,41 16,82 33,65 42,07 84,12 168,2
0,033 4 1,66 3,32 8,31 16,62 33,24 41,56 83,11 166,2
0,033 6 1,64 3,28 8,21 16,43 32,85 41,07 82,12 164,3
0,033 8 1,62 3,25 8,12 16,23 32,46 40,59 81,16 162,3
© ISO 2018 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 6507-4:2018(E)
Table 1 (continued)
Test force, F
Mean
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,034 0 1,60 3,21 8,02 16,04 32,08 40,11 80,20 160,4
0,034 2 1,59 3,17 7,93 15,86 31,71 39,64 79,27 158,6
0,034 4 1,57 3,13 7,83 15,67 31,34 39,18 78,35 156,7
0,034 6 1,55 3,10 7,74 15,49 30,98 38,73 77,45 154,9
0,034 8 1,53 3,06 7,66 15,31 30,62 38,29 76,56 153,1
0,035 0 1,51 3,03 7,57 15,14 30,27 37,85 75,69 151,4
0,035 2 1,50 2,99 7,48 14,97 29,93 37,42 74,83 149,7
0,035 4 1,48 2,96 7,40 14,80 29,59 37,00 73,99 148,0
0,035 6 1,46 2,93 7,32 14,63 29,26 36,59 73,16 146,3
0,035 8 1,45 2,89 7,23 14,47 28,94 36,18 72,34 144,7
0,036 0 1,43 2,86 7,15 14,31 28,62 35,78 71,54 143,1
0,036 2 1,42 2,83 7,08 14,15 28,30 35,38 70,75 141,5
0,036 4 1,40 2,80 7,00 14,00 27,99 35,00 69,98 140,0
0,036 6 1,38 2,77 6,92 13,84 27,69 34,61 69,21 138,4
0,036 8 1,37 2,74 6,85 13,69 27,39 34,24 68,46 136,9
0,037 0 1,35 2,71 6,77 13,55 27,09 33,87 67,73 135,5
0,037 2 1,34 2,68 6,70 13,40 26,80 33,51 67,00 134,0
0,037 4 1,33 2,65 6,63 13,26 26,51 33,15 66,28 132,6
0,037 6 1,31 2,62 6,56 13,12 26,23 32,80 65,58 131,2
0,037 8 1,30 2,60 6,49 12,98 25,96 32,45 64,89 129,8
0,038 0 1,28 2,57 6,42 12,84 25,68 32,11 64,21 128,4
0,038 2 1,27 2,54 6,35 12,71 25,41 31,77 63,54 127,1
0,038 4 1,26 2,51 6,29 12,58 25,15 31,44 62,88 125,8
0,038 6 1,24 2,49 6,22 12,45 24,89 31,12 62,23 124,5
0,038 8 1,23 2,46 6,16 12,32 24,63 30,80 61,59 123,2
0,039 0 1,22 2,44 6,10 12,19 24,38 30,48 60,96 121,9
0,039 2 1,21 2,41 6,03 12,07 24,13 30,17 60,34 120,7
0,039 4 1,19 2,39 5,97 11,95 23,89 29,87 59,73 119,5
0,039 6 1,18 2,36 5,91 11,83 23,65 29,57 59,12 118,3
0,039 8 1,17 2,34 5,85 11,71 23,41 29,27 58,53 117,1
0,040 0 1,16 2,32 5,79 11,59 23,18 28,98 57,95 115,9
0,040 2 1,15 2,29 5,74 11,48 22,95 28,69 57,37 114,8
0,040 4 1,14 2,27 5,68 11,36 22,72 28,41 56,81 113,6
0,040 6 1,13 2,25 5,62 11,25 22,50 28,13 56,25 112,5
0,040 8 1,11 2,23 5,57 11,14 22,28 27,85 55,70 111,4
4 © ISO 2018 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 6507-4:2018(E)
Table 1 (continued)
Test force, F
Mean
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,041 0 1,10 2,21 5,52 11,03 22,06 27,58 55,16 110,3
0,041 2 1,09 2,18 5,46 10,93 21,85 27,32 54,62 109,3
0,041 4 1,08 2,16 5,41 10,82 21,64 27,05 54,09 108,2
0,041 6 1,07 2,14 5,36 10,72 21,43 26,79 53,58 107,2
0,041 8 1,06 2,12 5,31 10,61 21,23 26,54 53,06 106,1
0,042 0 1,05 2,10 5,26 10,51 21,02 26,29 52,56 105,1
0,042 2 1,04 2,08 5,21 10,41 20,83 26,04 52,06 104,1
0,042 4 1,03 2,06 5,16 10,32 20,63 25,79 51,57 103,2
0,042 6 1,02 2,04 5,11 10,22 20,44 25,55 51,09 102,2
0,042 8 1,01 2,02 5,06 10,12 20,25 25,31 50,61 101,2
0,043 0 1,00 2,01 5,01 10,03 20,06 25,08 50,14 100,3
0,043 2 — 1,99 4,97 9,94 19,87 24,85 49,68 99,37
0,043 4 — 1,97 4,92 9,85 19,69 24,62 49,22 98,46
0,043 6 — 1,95 4,88 9,76 19,51 24,39 48,77 97,56
0,043 8 — 1,93 4,83 9,67 19,33 24,17 48,33 96,67
0,044 0 — 1,92 4,79 9,58 19,16 23,95 47,89 95,79
0,044 2 — 1,90 4,75 9,49 18,98 23,73 47,46 94,93
0,044 4 — 1,88 4,70 9,41 18,81 23,52 47,03 94,07
0,044 6 — 1,86 4,66 9,32 18,64 23,31 46,61 93,23
0,044 8 — 1,85 4,62 9,24 18,48 23,10 46,20 92,40
0,045 0 — 1,83 4,58 9,16 18,31 22,90 45,79 91,58
0,045 2 — 1,82 4,54 9,08 18,15 22,70 45,38 90,77
0,045 4 — 1,80 4,50 9,00 17,99 22,50 44,98 89,97
0,045 6 — 1,78 4,46 8,92 17,84 22,30 44,59 89,19
0,045 8 — 1,77 4,42 8,84 17,68 22,10 44,20 88,41
0,046 0 — 1,75 4,38 8,76 17,53 21,91 43,82 87,64
0,046 2 — 1,74 4,34 8,69 17,38 21,72 43,44 86,88
0,046 4 — 1,72 4,31 8,61 17,23 21,54 43,06 86,14
0,046 6 — 1,71 4,27 8,54 17,08 21,35 42,70 85,40
0,046 8 — 1,69 4,23 8,47 16,93 21,17 42,33 84,67
0,047 0 — 1,68 4,20 8,40 16,79 20,99 41,97 83,95
0,047 2 — 1,66 4,16 8,32 16,65 20,81 41,62 83,24
0,047 4 — 1,65 4,13 8,25 16,51 20,64 41,27 82,54
0,047 6 — 1,64 4,09 8,18 16,37 20,46 40,92 81,85
0,047 8 — 1,62 4,06 8,12 16,23 20,29 40,58 81,17
© ISO 2018 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO 6507-4:2018(E)
Table 1 (continued)
Test force, F
Mean
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,048 0 — 1,61 4,02 8,05 16,10 20,12 40,24 80,49
0,048 2 — 1,60 3,99 7,98 15,96 19,96 39,91 79,82
0,048 4 — 1,58 3,96 7,92 15,83 19,79 39,58 79,17
0,048 6 — 1,57 3,93 7,85 15,70 19,63 39,25 78,52
0,048 8 — 1,56 3,89 7,79 15,57 19,47 38,93 77,87
0,049 0 — 1,54 3,86 7,72 15,45 19,31 38,62 77,24
0,049 2 — 1,53 3,83 7,66 15,32 19,15 38,30 76,61
0,049 4 — 1,52 3,80 7,60 15,20 19,00 37,99 75,99
0,049 6 — 1,51 3,77 7,54 15,07 18,85 37,69 75,38
0,049 8 — 1,50 3,74 7,48 14,95 18,70 37,38 74,78
0,050 0 — 1,48 3,71 7,42 14,83 18,55 37,09 74,18
0,050 2 — 1,47 3,68 7,36 14,72 18,40 36,79 73,59
0,050 4 — 1,46 3,65 7,30 14,60 18,25 36,50 73,01
0,050 6 — 1,45 3,62 7,24 14,48 18,11 36,21 72,43
0,050 8 — 1,44 3,59 7,19 14,37 17,97 35,93 71,86
0,051 0 — 1,43 3,56 7,13 14,26 17,83 35,65 71,30
0,051 2 — 1,41 3,54 7,07 14,15 17,69 35,37 70,74
0,051 4 — 1,40 3,51 7,02 14,04 17,55 35,09 70,19
0,051 6 — 1,39 3,48 6,97 13,93 17,41 34,82 69,65
0,051 8 — 1,38 3,46 6,91 13,82 17,28 34,55 69,11
0,052 0 — 1,37 3,43 6,86 13,72 17,15 34,29 68,58
0,052 2 — 1,36 3,40 6,81 13,61 17,02 34,03 68,06
0,052 4 — 1,35 3,38 6,75 13,51 16,89 33,77 67,54
0,052 6 — 1,34 3,35 6,70 13,40 16,76 33,51 67,03
0,052 8 — 1,33 3,33 6,65 13,30 16,63 33,26 66,52
0,053 0 — 1,32 3,30 6,60 13,20 16,51 33,01 66,02
0,053 2 — 1,31 3,28 6,55 13,10 16,38 32,76 65,52
0,053 4 — 1,30 3,25 6,50 13,01 16,26 32,51 65,03
0,053 6 — 1,29 3,23 6,46 12,91 16,14 32,27 64,55
0,053 8 — 1,28 3,20 6,41 12,81 16,02 32,03 64,07
0,054 0 — 1,27 3,18 6,36 12,72 15,90 31,80 63,60
0,054 2 — 1,26 3,16 6,31 12,62 15,78 31,56 63,13
0,054 4 — 1,25 3,13 6,27 12,53 15,67 31,33 62,67
0,054 6 — 1,24 3,11 6,22 12,44 15,55 31,10 62,21
0,054 8 — 1,23 3,09 6,18 12,35 15,44 30,87 61,75
6 © ISO 2018 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 6507-4:2018(E)
Table 1 (continued)
Test force, F
Mean
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,055 0 — 1,23 3,06 6,13 12,26 15,33 30,65 61,31
0,055 2 — 1,22 3,04 6,09 12,17 15,22 30,43 60,86
0,055 4 — 1,21 3,02 6,04 12,08 15,11 30,21 60,42
0,055 6 — 1,20 3,00 6,00 12,00 15,00 29,99 59,99
0,055 8 — 1,19 2,98 5,96 11,91 14,89 29,78 59,56
0,056 0 — 1,18 2,96 5,91 11,83 14,79 29,56 59,14
0,056 2 — 1,17 2,94 5,87 11,74 14,68 29,35 58,72
0,056 4 — 1,17 2,91 5,83 11,66 14,58 29,15 58,30
0,056 6 — 1,16 2,89 5,79 11,58 14,47 28,94 57,89
0,056 8 — 1,15 2,87 5,75 11,50 14,37 28,74 57,48
0,057 0 — 1,14 2,85 5,71 11,41 14,27 28,54 57,08
0,057 2 — 1,13 2,83 5,67 11,33 14,17 28,34 56,68
0,057 4 — 1,13 2,81 5,63 11,26 14,07 28,14 56,29
0,057 6 — 1,12 2,79 5,59 11,18 13,98 27,95 55,90
0,057 8 — 1,11 2,78 5,55 11,10 13,88 27,75 55,51
0,058 0 — 1,10 2,76 5,51 11,02 13,78 27,56 55,13
0,058 2 — 1,09 2,74 5,47 10,95 13,69 27,37 54,75
0,058 4 — 1,09 2,72 5,44 10,87 13,60 27,18 54,38
0,058 6 — 1,08 2,70 5,40 10,80 13,50 27,00 54,00
0,058 8 — 1,07 2,68 5,36 10,73 13,41 26,82 53,64
0,059 0 — 1,07 2,66 5,33 10,65 13,32 26,63 53,28
0,059 2 — 1,06 2,65 5,29 10,58 13,23 26,46 52,92
0,059 4 — 1,05 2,63 5,26 10,51 13,14 26,28 52,56
0,059 6 — 1,04 2,61 5,22 10,44 13,05 26,10 52,21
0,059 8 — 1,04 2,59 5,19 10,37 12,97 25,93 51,86
0,060 0 — 1,03 2,58 5,15 10,30 12,88 25,75 51,51
0,060 2 — 1,02 2,56 5,12 10,23 12,79 25,58 51,17
0,060 4 — 1,02 2,54 5,08 10,17 12,71 25,41 50,83
0,060 6 — 1,01 2,52 5,05 10,10 12,63 25,25 50,50
0,060 8 — 1,00 2,51 5,02 10,03 12,54 25,08 50,17
0,061 0 — — 2,49 4,98 9,97 12,46 24,92 49,84
0,061 2 — — 2,48 4,95 9,90 12,38 24,75 49,51
0,061 4 — — 2,46 4,92 9,84 12,30 24,59 49,19
0,061 6 — — 2,44 4,89 9,77 12,22 24,43 48,87
0,061 8 — — 2,43 4,86 9,71 12,14 24,28 48,56
© ISO 2018 – All rights reserved 7
---------------------- Page: 11 ----------------------
ISO 6507-4:2018(E)
Table 1 (continued)
Test force, F
Mean
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,062 0 — — 2,41 4,82 9,65 12,06 24,12 48,24
0,062 2 — — 2,40 4,79 9,59 11,98 23,96 47,93
0,062 4 — — 2,38 4,76 9,52 11,91 23,81 47,63
0,062 6 — — 2,37 4,73 9,46 11,83 23,66 47,32
0,062 8 — — 2,35 4,70 9,40 11,76 23,51 47,02
0,063 0 — — 2,34 4,67 9,34 11,68 23,36 46,72
0,063 2 — — 2,32 4,64 9,28 11,61 23,21 46,43
0,063 4 — — 2,31 4,61 9,23 11,54 23,07 46,14
0,063 6 — — 2,29 4,58 9,17 11,46 22,92 45,85
0,063 8 — — 2,28 4,56 9,11 11,39 22,78 45,56
0,064 0 — — 2,26 4,53 9,05 11,32 22,64 45,28
0,064 2 — — 2,25 4,50 9,00 11,25 22,49 44,99
0,064 4 — — 2,24 4,47 8,94 11,18 22,36 44,72
0,064 6 — — 2,22 4,44 8,89 11,11 22,22 44,44
0,064 8 — — 2,21 4,42 8,83 11,04 22,08 44,16
0,065 0 — — 2,19 4,39 8,78 10,97 21,94 43,89
0,065 2 — — 2,18 4,36 8,72 10,91 21,81 43,62
0,065 4 — — 2,17 4,34 8,67 10,84 21,68 43,36
0,065 6 — — 2,15 4,31 8,62 10,77 21,54 43,09
0,065 8 — — 2,14 4,28 8,57 10,71 21,41 42,83
0,066 0 — — 2,13 4,26 8,51 10,64 21,28 42,57
0,066 2 — — 2,12 4,23 8,46 10,58 21,16 42,32
0,066 4 — — 2,10 4,21 8,41 10,52 21,03 42,06
0,066 6 — — 2,09 4,18 8,36 10,45 20,90 41,81
0,066 8 — — 2,08 4,16 8,31 10,39 20,78 41,56
0,067 0 — — 2,07 4,13 8,26 10,33 20,65 41,31
0,067 2 — — 2,05 4,11 8,21 10,27 20,53 41,07
0,067 4 — — 2,04 4,08 8,16 10,21 20,41 40,82
0,067 6 — — 2,03 4,06 8,12 10,15 20,29 40,58
0,067 8 — — 2,02 4,03 8,07 10,09 20,17 40,34
0,068 0 — — 2,01 4,01 8,02 10,03 20,05 40,11
0,068 2 — — 1,99 3,99 7,97 9,97 19,93 39,87
0,068 4 — — 1,98 3,96 7,93 9,91 19,82 39,64
0,068 6 — — 1,97 3,94 7,88 9,85 19,70 39,41
0,068 8 — — 1,96 3,92 7,83 9,80 19,59 39,18
8 © ISO 2018 – All rights reserved
---------------------- Page: 12 ----------------------
ISO 6507-4:2018(E)
Table 1 (continued)
Test force, F
Mean
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,069 0 — — 1,95 3,90 7,79 9,74 19,47 38,95
0,069 2 — — 1,94 3,87 7,74 9,68 19,36 38,73
0,069 4 — — 1,93 3,85 7,70 9,63 19,25 38,50
0,069 6 — — 1,91 3,83 7,66 9,57 19,14 38,28
0,069 8 — — 1,90 3,81 7,61 9,52 19,03 38,06
0,070 0 — — 1,89 3,78 7,57 9,46 18,92 37,85
0,070 2 — — 1,88 3,76 7,53 9,41 18,81 37,63
0,070 4 — — 1,87 3,74 7,48 9,36 18,71 37,42
0,070 6 — — 1,86 3,72 7,44 9,30 18,60 37,21
0,070 8 — — 1,85 3,70 7,40 9,25 18,50 37,00
0,071 0 — — 1,84 3,68 7,36 9,20 18,39 36,79
0,071 2 — — 1,83 3,66 7,32 9,15 18,29 36,58
0,071 4 — — 1,82 3,64 7,27 9,10 18,19 36,38
0,071 6 — — 1,81 3,62 7,23 9,04 18,09 36,17
0,071 8 — — 1,80 3,60 7,19 8,99 17,98 35,97
0,072 0 — — 1,79 3,58 7,15 8,94 17,88 35,77
0,072 2 — — 1,78 3,56 7,11 8,89 17,79 35,58
0,072 4 — — 1,77 3,54 7,08 8,85 17,69 35,38
0,072 6 — — 1,76 3,52 7,04 8,80 17,59 35,18
0,072 8 — — 1,75 3,50 7,00 8,75 17,49 34,99
0,073 0 — — 1,74 3,48 6,96 8,70 17,40 34,80
0,073 2 — — 1,73 3,46 6,92 8,65 17,30 34,61
0,073 4 — — 1,72 3,44 6,88 8,61 17,21 34,42
0,073 6 — — 1,71 3,42 6,85 8,56 17,12 34,24
0,073 8 — — 1,70 3,40 6,81 8,51 17,02 34,05
0,074 0 — — 1,69 3,39 6,77 8,47 16,93 33,87
0,074 2 — — 1,68 3,37 6,74 8,42 16,84 33,68
0,074 4 — — 1,67 3,35 6,70 8,38 16,75 33,50
0,074 6 — — 1,67 3,33 6,66 8,33 16,66 33,32
0,074 8 — — 1,66 3,31 6,63 8,29 16,57 33,15
0,075 0 — — 1,65 3,30 6,59 8,24 16,48 32,97
0,075 2 — — 1,64 3,28 6,56 8,20 16,40 32,79
0,075 4 — — 1,63 3,26 6,52 8,16 16,31 32,62
0,075 6 — — 1,62 3,24 6,49 8,11 16,22 32,45
0,075 8 — — 1,61 3,23 6,45 8,07 16,14 32,28
© ISO 2018 – All rights reserved 9
---------------------- Page: 13 ----------------------
ISO 6507-4:2018(E)
Table 1 (continued)
Test force, F
Mean
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,076 0 — — 1,61 3,21 6,42 8,03 16,05 32,11
0,076 2 — — 1,60 3,19 6,39 7,99 15,97 31,94
0,076 4 — — 1,59 3,18 6,35 7,94 15,88 31,77
0,076 6 — — 1,58 3,16 6,32 7,90 15,80 31,61
0,076 8 — — 1,57 3,14 6,29 7,86 15,72 31,44
0,077 0 — — 1,56 3,13 6,26 7,82 15,64 31,28
0,077 2 — — 1,56 3,11 6,22 7,78 15,56 31,12
0,077 4 — — 1,55 3,10 6,19 7,74 15,48 30,96
0,077 6 — — 1,54 3,08 6,16 7,70 15,40 30,80
0,077 8 — — 1,53 3,06 6,13 7,66 15,32 30,64
0,078 0 — — 1,52 3,05 6,10 7,62 15,24 30,48
0,078 2 — — 1,52 3,03 6,06 7,58 15,16 30,33
0,078 4 — — 1,51 3,02 6,03 7,54 15,08 30,17
0,078 6 — — 1,50 3,00 6,00 7,51 15,01 30,02
0,078 8 — — 1,49 2,99 5,97 7,47 14,93 29,87
0,079 0 — — 1,49 2,97 5,94 7,43 14,86 29,71
0,079 2 — — 1,48 2,96 5,91 7,39 14,78 29,56
0,079 4 — — 1,47 2,94 5,88 7,35 14,71 29,42
0,079 6 — — 1,46 2,93 5,85 7,32 14,63 29,27
0,079 8 — — 1,46 2,91 5,82 7,28 14,56 29,12
0,080 0 — — 1,45 2,90 5,79 7,24 14,49 28,98
0,080 2 — — 1,44 2,88 5,77 7,21 14,41 28,83
0,080 4 — — 1,43 2,87 5,74 7,17 14,34 28,69
0,080 6 — — 1,43 2,85 5,71 7,14 14,27 28,55
0,080 8 — — 1,42 2,84 5,68 7,10 14,20 28,41
0,081 0 — — 1,41 2,83 5,65 7,07 14,13 28,27
0,081 2 — — 1,41 2,81 5,62 7,03 14,06 28,13
0,081 4 — — 1,40 2,80 5,60 7,00 13,99 27,99
0,081 6 — — 1,39 2,79 5,57 6,96 13,92 27,85
0,081 8 — — 1,39 2,77 5,54 6,93 13,86 27,72
0,082 0 — — 1,38 2,76 5,52 6,90 13,79 27,58
0,082 2 — — 1,37 2,74 5,49 6,86 13,72 27,45
0,082 4 — — 1,37 2,73 5,46 6,83 13,66 27,31
0,082 6 — — 1,36 2,72 5,44 6,80 13,59 27,18
0,082 8 — — 1,35 2,70 5,41 6,76 13,52 27,05
10 © ISO 2018 – All rights reserved
---------------------- Page: 14 ----------------------
ISO 6507-4:2018(E)
Table 1 (continued)
Test force, F
Mean
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,083 0 — — 1,35 2,69 5,38 6,73 13,46 26,92
0,083 2 — — 1,34 2,68 5,36 6,70 13,39 26,79
0,083 4 — — 1,33 2,67 5,33 6,67 13,33 26,66
0,083 6 — — 1,33 2,65 5,31 6,63 13,27 26,53
0,083 8 — — 1,32 2,64 5,28 6,60 13,20 26,41
0,084 0 — — 1,31 2,63 5,26 6,57 13,14 26,28
0,084 2 — — 1,31 2,62 5,23 6,54 13,08 26,16
0,084 4 — — 1,30 2,60 5,21 6,51 13,02 26,03
0,084 6 — — 1,30 2,59 5,18 6,48 12,95 25,91
0,084 8 — — 1,29 2,58 5,16 6,45 12,89 25,79
0,085 0 — — 1,28 2,57 5,13 6,42 12,83 25,67
0,085 2 — — 1,28 2,55 5,11 6,39 12,77 25,55
0,085 4 — — 1,27 2,54 5,09 6,36 12,71 25,43
0,085 6 — — 1,27 2,53 5,06 6,33 12,65 25,31
0,085 8 — — 1,26 2,52 5,04 6,30 12,59 25,19
0,086 0 — — 1,25 2,51 5,01 6,27 12,54 25,07
0,086 2 — — 1,25 2,50 4,99 6,24 12,48 24,96
0,086 4 — — 1,24 2,48 4,97 6,21 12,42 24,84
0,086 6 — — 1,24 2,47 4,95 6,18 12,36 24,73
0,086 8 — — 1,23 2,46 4,92 6,15 12,31 24,61
0,087 0 — — 1,22 2,45 4,90 6,13 12,25 24,50
0,087 2 — — 1,22 2,44 4,88 6,10 12,19 24,39
0,087 4 — — 1,21 2,43 4,86 6,07 12,14 24,28
0,087 6 — — 1,21 2,42 4,83 6,04 12,08 24,17
0,087 8 — — 1,20 2,41 4,81 6,01 12,03 24,06
0,088 0 — — 1,20 2,39 4,79 5,99 11,97 23,95
0,088 2 — — 1,19 2,38 4,77 5,96 11,92 23,84
0,088 4 — — 1,19 2,37 4,75 5,93 11,86 23,73
0,088 6 — — 1,18 2,36 4,72 5,91 11,81 23,62
0,088 8 — — 1,18 2,35 4,70 5,88 11,76 23,52
0,089 0 — — 1,17 2,34 4,68 5,85 11,71 23,41
0,089 2 — — 1,17 2,33 4,66 5,83 11,65 23,31
0,089 4 — — 1,16 2,32 4,64 5,80 11,60 23,20
0,089 6 — — 1,15 2,31 4,62 5,78 11,55 23,10
0,089 8 — — 1,15 2,30 4,60 5,75 11,50 23,00
© ISO 2018 – All rights reserved 11
---------------------- Page: 15 ----------------------
ISO 6507-4:2018(E)
Table 1 (continued)
Test force, F
Mean
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,090 0 — — 1,14 2,29 4,58 5,72 11,45 22,90
0,090 2 — — 1,14 2,28 4,56 5,70 11,40 22,79
0,090 4 — — 1,13 2,27 4,54 5,67 11,35 22,69
0,090 6 — — 1,13 2,26 4,52 5,65 11,30 22,59
0,090 8 — — 1,12 2,25 4,50 5,62 11,25 22,49
0,091 0 — — 1,12 2,24 4,48 5,60 11,20 22,39
0,091 2 — — 1,11 2,23 4,46 5,57 11,15 22,30
0,091 4 — — 1,11 2,22 4,44 5,55 11,10 22,20
0,091 6 — — 1,11 2,21 4,42 5,53 11,05 22,10
0,091 8 — — 1,10 2,20 4,40 5,50 11,00 22,01
0,092 0 — — 1,10 2,19 4,38 5,48 10,95 21,91
0,092 2 — — 1,09 2,18 4,36 5,45 10,91 21,82
0,092 4 — — 1,09 2,17 4,34 5,43 10,86 21,72
0,092 6 — — 1,08 2,16 4,33 5,41 10,81 21,63
0,092 8 — — 1,08 2,15 4,31 5,38 10,77 21,53
0,093 0 — — 1,07 2,14 4,29 5,36 10,72 21,44
0,093 2 — — 1,07 2,13 4,27 5,34 10,67 21,35
0,093 4 — — 1,06 2,13 4,25 5,32 10,63 21,26
0,093 6 — — 1,06 2,12 4,23 5,29 10,58 21,17
0,093 8 — — 1,05 2,11 4,22 5,27 10,54 21,08
0,094 0 — — 1,05 2,10 4,20 5,25 10,49 20,99
0,094 2 — — 1,04 2,09 4,18 5,23 10,45 20,90
0,094 4 — — 1,04 2,08 4,16 5,20 10,40 20,81
0,094 6 — — 1,04 2,07 4,14 5,18 10,36 20,72
0,094 8 — — 1,03 2,06 4,13 5,16 10,32 20,64
0,095 0 — — 1,03 2,05 4,11 5,14 10,27 20,55
0,095 2 — — 1,02 2,05 4,09 5,12 10,23 20,46
0,095 4 — — 1,02 2,04 4,07 5,09 10,19 20,38
0,095 6 — — 1,01 2,03 4,06 5,07 10,14 20,29
0,095 8 — — 1,01 2,02 4,04 5,05 10,10 20,21
0,096 0 — — 1,01 2,01 4,02 5,03 10,06 20,12
0,096 2 — — 1,00 2,00 4,01 5,01 10,02 20,04
0,096 4 — — — 2,00 3,99 4,99 9,98 19,96
0,096 6 — — — 1,99 3,97 4,97 9,94 19,87
0,096 8 — — — 1,98 3,96 4,95 9,89 19,79
12 © ISO 2018 – All rights reserved
---------------------- Page: 16 ----------------------
ISO 6507-4:2018(E)
Table 1 (continued)
Test force, F
Mean
diagonal

indentation 0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7

Vickers hardness
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,097 0 — — — 1,97 3,94 4,93 9,85 19,71
0,097 2 — — — 1,96 3,93 4,91 9,81 19,63
0,097 4 — — — 1,95 3,91 4,89 9,77 19,55
0,097 6 — — — 1,95 3,89 4,87 9,73 19,47
0,097 8 — — — 1,94 3,88 4,85 9,69 19,39
0,098 0 — — — 1,93 3,86 4,83 9,65 19,31
0,098 2 — — — 1,92 3,85 4,81 9,61 19,23
0,098 4 — — — 1,92 3,83 4,79 9,58 19,15
0,098 6 — — — 1,91 3,81 4,77 9,54 19,08
0,098 8 — — — 1,90 3,80 4,75 9,50 19,00
0,099 0 — — — 1,89 3,78 4,73 9,46 18,92
0,099 2 — — — 1,88 3,77 4,71 9,42 18,85
0,099 4 — — — 1,88 3,75 4,69 9,38 18,77
0,099 6 — — — 1,87 3,74 4,67 9,35 18,69
0,099 8 — — — 1,86 3,72 4,66 9,31 18,62
0,100 0 — — — 1,85 3,71 4,64 9,27 18,55
0,100 2 — — — 1,85 3,69 4,62 9,23 18,47
0,100 4 — — — 1,84 3,68 4,60 9,20 18,40
0,100 6 — — — 1,83 3,66 4,58 9,16 18,32
0,100 8 — — — 1,83 3,65 4,56 9,12 18,25
0,101 0 — — — 1,82 3,64 4,55 9,09 18,18
0,101 2 — — — 1,81 3,62 4,53 9,05 18,11
0,101 4 — — — 1,80 3,61 4,51 9,02 18,04
0,101 6 — — — 1,80 3,59 4,49 8,98 17,97
0,101 8 — — — 1,79 3,58 4,47 8,95 17,90
0,102 0 — — — 1,78 3,56 4,46 8,91 17,82
0,102 2 — — — 1,78 3,55 4,44 8,88 17,76
0,102 4 — — — 1,77 3,54 4,42 8,84 17,69
0,102 6 — — — 1,76 3,52 4,40 8,81 17,62
0,102 8 — — — 1,75 3,51 4,39 8,77 17,55
0,103 0 — — — 1,75 3,50 4,37 8,74 17,48
0,103 2 — — — 1,74 3,48 4,35 8,71 17,41
0,103 4 — — — 1,73 3,47 4,34 8,67 17,35
0,103 6 — — — 1,73 3,46 4,32 8,64 17,28
0,103 8 — — — 1,72 3,44 4,30 8,61 17,21
© ISO 2018 – All rights reserved 13
---------------------- Page: 17 --------------
...

NORME ISO
INTERNATIONALE 6507-4
Deuxième édition
2018-02
Matériaux métalliques — Essai de
dureté Vickers —
Partie 4:
Tableaux de valeurs de dureté
Metallic materials — Vickers hardness test —
Part 4: Tables of hardness values
Numéro de référence
ISO 6507-4:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 6507-4:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en oeuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 6507-4:2018(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Tableaux de valeurs de dureté Vickers ......................................................................................................................................... 1

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 6507-4:2018(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www.iso.org/avant-propos.

Le présent document a été préparé par le comité technique ISO/TC 164 , Essais mécaniques des métaux,

sous-comité SC 3, Essais de dureté.

Cette deuxième édition annule et remplace la première édition (l’ISO 6507-4:2005), qui a fait l'objet

d'une révision technique.

Une liste des différentes parties de la série de l’ISO 6507 est disponible sur le site web de l’ISO.

iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 6507-4:2018(F)
Matériaux métalliques — Essai de dureté Vickers —
Partie 4:
Tableaux de valeurs de dureté
1 Domaine d’application

Le présent document donne des tableaux de dureté Vickers pour les essais réalisés sur surface plane

conformément à l'ISO 6507-1.
2 Références normatives

Les documents suivants sont référencés dans le texte de telle sorte qu'une partie ou la totalité de leur

contenu constitue les exigences du présent document. Pour les références datées, seule l'édition citée

s'applique. Pour les références non datées, la dernière édition du document de référence s'applique (y

compris les éventuels amendements).

ISO 6507-1, Matériaux métalliques — Essai de dureté Vickers — Partie 1: Méthode d’essai

3 Termes et définitions
Aucun terme ni définition n’est listé dans ce document.

L’ISO et l’IEC maintiennent des bases de données terminologiques pour l’utilisation en normalisation

disponibles aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse https://www.iso.org/obp
4 Tableaux de valeurs de dureté Vickers

Les valeurs données dans les Tableaux 1, 2 et 3 sont calculées à partir de la formule de dureté Vickers

conformément à l'ISO 6507-1.
Voir le Tableau 1 pour le domaine < HV 0,2.
Voir le Tableau 2 pour le domaine HV 0,2 à HV 3.
Voir le Tableau 3 pour le domaine HV 5 à HV 100.
© ISO 2018 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 6507-4:2018(F)
Tableau 1 — Gamme < HV 0,2
Force d’essai, F
Diagonale
moyenne de N
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,020 0 4,64 9,27 23,18 46,36 92,72 115,9 231,8 463,6
0,020 2 4,54 9,09 22,72 45,45 90,89 113,6 227,2 454,5
0,020 4 4,46 8,91 22,28 44,56 89,12 111,4 222,8 445,6
0,020 6 4,37 8,74 21,85 43,70 87,39 109,3 218,5 437,0
0,020 8 4,29 8,57 21,43 42,86 85,72 107,2 214,3 428,6
0,021 0 4,21 8,41 21,02 42,05 84,10 105,1 210,2 420,5
0,021 2 4,13 8,25 20,63 41,26 82,52 103,2 206,3 412,6
0,021 4 4,05 8,10 20,25 40,49 80,98 101,2 202,5 404,9
0,021 6 3,97 7,95 19,87 39,75 79,49 99,38 198,7 397,5
0,021 8 3,90 7,80 19,51 39,02 78,04 97,57 195,1 390,2
0,022 0 3,83 7,66 19,16 38,32 76,62 95,80 191,6 383,2
0,022 2 3,76 7,52 18,81 37,63 75,25 94,08 188,1 376,3
0,022 4 3,70 7,39 18,48 36,96 73,91 92,41 184,8 369,6
0,022 6 3,63 7,26 18,15 36,31 72,61 90,78 181,5 363,1
0,022 8 3,57 7,13 17,84 35,67 71,34 89,20 178,4 356,7
0,023 0 3,51 7,01 17,53 35,06 70,11 87,65 175,3 350,6
0,023 2 3,45 6,89 17,23 34,45 68,90 86,15 172,3 344,5
0,023 4 3,39 6,77 16,93 33,87 67,73 84,68 169,3 338,7
0,023 6 3,33 6,66 16,65 33,30 66,59 83,25 166,5 333,0
0,023 8 3,27 6,55 16,37 32,74 65,47 81,86 163,7 327,4
0,024 0 3,22 6,44 16,10 32,20 64,39 80,50 161,0 322,0
0,024 2 3,17 6,33 15,83 31,67 63,33 79,17 158,3 316,7
0,024 4 3,11 6,23 15,57 31,15 62,29 77,88 155,7 311,5
0,024 6 3,06 6,13 15,32 30,64 61,28 76,62 153,2 306,4
0,024 8 3,02 6,03 15,07 30,15 60,30 75,39 150,7 301,5
0,025 0 2,97 5,93 14,83 29,67 59,34 74,19 148,3 296,7
0,025 2 2,92 5,84 14,60 29,20 58,40 73,01 146,0 292,0
0,025 4 2,87 5,75 14,37 28,74 57,48 71,87 143,7 287,4
0,025 6 2,83 5,66 14,15 28,30 56,59 70,75 141,5 283,0
0,025 8 2,79 5,57 13,93 27,86 55,72 69,66 139,3 278,6
0,026 0 2,74 5,49 13,72 27,43 54,86 68,59 137,2 274,3
0,026 2 2,70 5,40 13,51 27,02 54,03 67,55 135,1 270,2
0,026 4 2,66 5,32 13,30 26,61 53,21 66,53 133,0 266,1
0,026 6 2,62 5,24 13,10 26,21 52,41 65,53 131,0 262,1
0,026 8 2,58 5,16 12,91 25,82 51,63 64,56 129,1 258,2
2 © ISO 2018 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 6507-4:2018(F)
Tableau 1 (suite)
Force d’essai, F
Diagonale
moyenne de
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,027 0 2,54 5,09 12,72 25,44 50,87 63,60 127,2 254,4
0,027 2 2,51 5,01 12,53 25,07 50,13 62,67 125,3 250,7
0,027 4 2,47 4,94 12,35 24,70 49,40 61,76 123,5 247,0
0,027 6 2,43 4,87 12,17 24,34 48,69 60,87 121,7 243,4
0,027 8 2,40 4,80 12,00 24,00 47,99 60,00 120,0 240,0
0,028 0 2,37 4,73 11,83 23,65 47,30 59,14 118,3 236,5
0,028 2 2,33 4,66 11,66 23,32 46,64 58,31 116,6 233,2
0,028 4 2,30 4,60 11,50 22,99 45,98 57,49 115,0 229,9
0,028 6 2,27 4,53 11,33 22,67 45,34 56,69 113,3 226,7
0,028 8 2,24 4,47 11,18 22,36 44,71 55,90 111,8 223,6
0,029 0 2,21 4,41 11,02 22,05 44,10 55,13 110,2 220,5
0,029 2 2,18 4,35 10,87 21,75 43,50 54,38 108,7 217,5
0,029 4 2,15 4,29 10,73 21,46 42,91 53,64 107,3 214,6
0,029 6 2,12 4,23 10,58 21,17 42,33 52,92 105,8 211,7
0,029 8 2,09 4,18 10,44 20,88 41,76 52,21 104,4 208,8
0,030 0 2,06 4,12 10,30 20,61 41,21 51,52 103,0 206,1
0,030 2 2,03 4,07 10,17 20,33 40,66 50,84 101,7 203,3
0,030 4 2,01 4,01 10,03 20,07 40,13 50,17 100,3 200,7
0,030 6 1,98 3,96 9,90 19,81 39,61 49,52 99,02 198,1
0,030 8 1,95 3,91 9,77 19,55 39,09 48,88 97,74 195,5
0,031 0 1,93 3,86 9,65 19,30 38,59 48,25 96,48 193,0
0,031 2 1,91 3,81 9,52 19,05 38,10 47,63 95,25 190,5
0,031 4 1,88 3,76 9,40 18,81 37,61 47,03 94,04 188,1
0,031 6 1,86 3,71 9,28 18,57 37,14 46,43 92,85 185,7
0,031 8 1,83 3,67 9,17 18,34 36,67 45,85 91,69 183,4
0,032 0 1,81 3,62 9,05 18,11 36,22 45,28 90,54 181,1
0,032 2 1,79 3,58 8,94 17,89 35,77 44,72 89,42 178,9
0,032 4 1,77 3,53 8,83 17,67 35,33 44,17 88,32 176,7
0,032 6 1,74 3,49 8,72 17,45 34,90 43,63 87,24 174,5
0,032 8 1,72 3,45 8,62 17,24 34,47 43,10 86,18 172,4
0,033 0 1,70 3,41 8,51 17,03 34,06 42,58 85,14 170,3
0,033 2 1,68 3,36 8,41 16,82 33,65 42,07 84,12 168,2
0,033 4 1,66 3,32 8,31 16,62 33,24 41,56 83,11 166,2
0,033 6 1,64 3,28 8,21 16,43 32,85 41,07 82,12 164,3
0,033 8 1,62 3,25 8,12 16,23 32,46 40,59 81,16 162,3
© ISO 2018 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 6507-4:2018(F)
Tableau 1 (suite)
Force d’essai, F
Diagonale
moyenne de
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,034 0 1,60 3,21 8,02 16,04 32,08 40,11 80,20 160,4
0,034 2 1,59 3,17 7,93 15,86 31,71 39,64 79,27 158,6
0,034 4 1,57 3,13 7,83 15,67 31,34 39,18 78,35 156,7
0,034 6 1,55 3,10 7,74 15,49 30,98 38,73 77,45 154,9
0,034 8 1,53 3,06 7,66 15,31 30,62 38,29 76,56 153,1
0,035 0 1,51 3,03 7,57 15,14 30,27 37,85 75,69 151,4
0,035 2 1,50 2,99 7,48 14,97 29,93 37,42 74,83 149,7
0,035 4 1,48 2,96 7,40 14,80 29,59 37,00 73,99 148,0
0,035 6 1,46 2,93 7,32 14,63 29,26 36,59 73,16 146,3
0,035 8 1,45 2,89 7,23 14,47 28,94 36,18 72,34 144,7
0,036 0 1,43 2,86 7,15 14,31 28,62 35,78 71,54 143,1
0,036 2 1,42 2,83 7,08 14,15 28,30 35,38 70,75 141,5
0,036 4 1,40 2,80 7,00 14,00 27,99 35,00 69,98 140,0
0,036 6 1,38 2,77 6,92 13,84 27,69 34,61 69,21 138,4
0,036 8 1,37 2,74 6,85 13,69 27,39 34,24 68,46 136,9
0,037 0 1,35 2,71 6,77 13,55 27,09 33,87 67,73 135,5
0,037 2 1,34 2,68 6,70 13,40 26,80 33,51 67,00 134,0
0,037 4 1,33 2,65 6,63 13,26 26,51 33,15 66,28 132,6
0,037 6 1,31 2,62 6,56 13,12 26,23 32,80 65,58 131,2
0,037 8 1,30 2,60 6,49 12,98 25,96 32,45 64,89 129,8
0,038 0 1,28 2,57 6,42 12,84 25,68 32,11 64,21 128,4
0,038 2 1,27 2,54 6,35 12,71 25,41 31,77 63,54 127,1
0,038 4 1,26 2,51 6,29 12,58 25,15 31,44 62,88 125,8
0,038 6 1,24 2,49 6,22 12,45 24,89 31,12 62,23 124,5
0,038 8 1,23 2,46 6,16 12,32 24,63 30,80 61,59 123,2
0,039 0 1,22 2,44 6,10 12,19 24,38 30,48 60,96 121,9
0,039 2 1,21 2,41 6,03 12,07 24,13 30,17 60,34 120,7
0,039 4 1,19 2,39 5,97 11,95 23,89 29,87 59,73 119,5
0,039 6 1,18 2,36 5,91 11,83 23,65 29,57 59,12 118,3
0,039 8 1,17 2,34 5,85 11,71 23,41 29,27 58,53 117,1
0,040 0 1,16 2,32 5,79 11,59 23,18 28,98 57,95 115,9
0,040 2 1,15 2,29 5,74 11,48 22,95 28,69 57,37 114,8
0,040 4 1,14 2,27 5,68 11,36 22,72 28,41 56,81 113,6
0,040 6 1,13 2,25 5,62 11,25 22,50 28,13 56,25 112,5
0,040 8 1,11 2,23 5,57 11,14 22,28 27,85 55,70 111,4
4 © ISO 2018 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 6507-4:2018(F)
Tableau 1 (suite)
Force d’essai, F
Diagonale
moyenne de
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,041 0 1,10 2,21 5,52 11,03 22,06 27,58 55,16 110,3
0,041 2 1,09 2,18 5,46 10,93 21,85 27,32 54,62 109,3
0,041 4 1,08 2,16 5,41 10,82 21,64 27,05 54,09 108,2
0,041 6 1,07 2,14 5,36 10,72 21,43 26,79 53,58 107,2
0,041 8 1,06 2,12 5,31 10,61 21,23 26,54 53,06 106,1
0,042 0 1,05 2,10 5,26 10,51 21,02 26,29 52,56 105,1
0,042 2 1,04 2,08 5,21 10,41 20,83 26,04 52,06 104,1
0,042 4 1,03 2,06 5,16 10,32 20,63 25,79 51,57 103,2
0,042 6 1,02 2,04 5,11 10,22 20,44 25,55 51,09 102,2
0,042 8 1,01 2,02 5,06 10,12 20,25 25,31 50,61 101,2
0,043 0 1,00 2,01 5,01 10,03 20,06 25,08 50,14 100,3
0,043 2 — 1,99 4,97 9,94 19,87 24,85 49,68 99,37
0,043 4 — 1,97 4,92 9,85 19,69 24,62 49,22 98,46
0,043 6 — 1,95 4,88 9,76 19,51 24,39 48,77 97,56
0,043 8 — 1,93 4,83 9,67 19,33 24,17 48,33 96,67
0,044 0 — 1,92 4,79 9,58 19,16 23,95 47,89 95,79
0,044 2 — 1,90 4,75 9,49 18,98 23,73 47,46 94,93
0,044 4 — 1,88 4,70 9,41 18,81 23,52 47,03 94,07
0,044 6 — 1,86 4,66 9,32 18,64 23,31 46,61 93,23
0,044 8 — 1,85 4,62 9,24 18,48 23,10 46,20 92,40
0,045 0 — 1,83 4,58 9,16 18,31 22,90 45,79 91,58
0,045 2 — 1,82 4,54 9,08 18,15 22,70 45,38 90,77
0,045 4 — 1,80 4,50 9,00 17,99 22,50 44,98 89,97
0,045 6 — 1,78 4,46 8,92 17,84 22,30 44,59 89,19
0,045 8 — 1,77 4,42 8,84 17,68 22,10 44,20 88,41
0,046 0 — 1,75 4,38 8,76 17,53 21,91 43,82 87,64
0,046 2 — 1,74 4,34 8,69 17,38 21,72 43,44 86,88
0,046 4 — 1,72 4,31 8,61 17,23 21,54 43,06 86,14
0,046 6 — 1,71 4,27 8,54 17,08 21,35 42,70 85,40
0,046 8 — 1,69 4,23 8,47 16,93 21,17 42,33 84,67
0,047 0 — 1,68 4,20 8,40 16,79 20,99 41,97 83,95
0,047 2 — 1,66 4,16 8,32 16,65 20,81 41,62 83,24
0,047 4 — 1,65 4,13 8,25 16,51 20,64 41,27 82,54
0,047 6 — 1,64 4,09 8,18 16,37 20,46 40,92 81,85
0,047 8 — 1,62 4,06 8,12 16,23 20,29 40,58 81,17
© ISO 2018 – Tous droits réservés 5
---------------------- Page: 9 ----------------------
ISO 6507-4:2018(F)
Tableau 1 (suite)
Force d’essai, F
Diagonale
moyenne de
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,048 0 — 1,61 4,02 8,05 16,10 20,12 40,24 80,49
0,048 2 — 1,60 3,99 7,98 15,96 19,96 39,91 79,82
0,048 4 — 1,58 3,96 7,92 15,83 19,79 39,58 79,17
0,048 6 — 1,57 3,93 7,85 15,70 19,63 39,25 78,52
0,048 8 — 1,56 3,89 7,79 15,57 19,47 38,93 77,87
0,049 0 — 1,54 3,86 7,72 15,45 19,31 38,62 77,24
0,049 2 — 1,53 3,83 7,66 15,32 19,15 38,30 76,61
0,049 4 — 1,52 3,80 7,60 15,20 19,00 37,99 75,99
0,049 6 — 1,51 3,77 7,54 15,07 18,85 37,69 75,38
0,049 8 — 1,50 3,74 7,48 14,95 18,70 37,38 74,78
0,050 0 — 1,48 3,71 7,42 14,83 18,55 37,09 74,18
0,050 2 — 1,47 3,68 7,36 14,72 18,40 36,79 73,59
0,050 4 — 1,46 3,65 7,30 14,60 18,25 36,50 73,01
0,050 6 — 1,45 3,62 7,24 14,48 18,11 36,21 72,43
0,050 8 — 1,44 3,59 7,19 14,37 17,97 35,93 71,86
0,051 0 — 1,43 3,56 7,13 14,26 17,83 35,65 71,30
0,051 2 — 1,41 3,54 7,07 14,15 17,69 35,37 70,74
0,051 4 — 1,40 3,51 7,02 14,04 17,55 35,09 70,19
0,051 6 — 1,39 3,48 6,97 13,93 17,41 34,82 69,65
0,051 8 — 1,38 3,46 6,91 13,82 17,28 34,55 69,11
0,052 0 — 1,37 3,43 6,86 13,72 17,15 34,29 68,58
0,052 2 — 1,36 3,40 6,81 13,61 17,02 34,03 68,06
0,052 4 — 1,35 3,38 6,75 13,51 16,89 33,77 67,54
0,052 6 — 1,34 3,35 6,70 13,40 16,76 33,51 67,03
0,052 8 — 1,33 3,33 6,65 13,30 16,63 33,26 66,52
0,053 0 — 1,32 3,30 6,60 13,20 16,51 33,01 66,02
0,053 2 — 1,31 3,28 6,55 13,10 16,38 32,76 65,52
0,053 4 — 1,30 3,25 6,50 13,01 16,26 32,51 65,03
0,053 6 — 1,29 3,23 6,46 12,91 16,14 32,27 64,55
0,053 8 — 1,28 3,20 6,41 12,81 16,02 32,03 64,07
0,054 0 — 1,27 3,18 6,36 12,72 15,90 31,80 63,60
0,054 2 — 1,26 3,16 6,31 12,62 15,78 31,56 63,13
0,054 4 — 1,25 3,13 6,27 12,53 15,67 31,33 62,67
0,054 6 — 1,24 3,11 6,22 12,44 15,55 31,10 62,21
0,054 8 — 1,23 3,09 6,18 12,35 15,44 30,87 61,75
6 © ISO 2018 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 6507-4:2018(F)
Tableau 1 (suite)
Force d’essai, F
Diagonale
moyenne de
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,055 0 — 1,23 3,06 6,13 12,26 15,33 30,65 61,31
0,055 2 — 1,22 3,04 6,09 12,17 15,22 30,43 60,86
0,055 4 — 1,21 3,02 6,04 12,08 15,11 30,21 60,42
0,055 6 — 1,20 3,00 6,00 12,00 15,00 29,99 59,99
0,055 8 — 1,19 2,98 5,96 11,91 14,89 29,78 59,56
0,056 0 — 1,18 2,96 5,91 11,83 14,79 29,56 59,14
0,056 2 — 1,17 2,94 5,87 11,74 14,68 29,35 58,72
0,056 4 — 1,17 2,91 5,83 11,66 14,58 29,15 58,30
0,056 6 — 1,16 2,89 5,79 11,58 14,47 28,94 57,89
0,056 8 — 1,15 2,87 5,75 11,50 14,37 28,74 57,48
0,057 0 — 1,14 2,85 5,71 11,41 14,27 28,54 57,08
0,057 2 — 1,13 2,83 5,67 11,33 14,17 28,34 56,68
0,057 4 — 1,13 2,81 5,63 11,26 14,07 28,14 56,29
0,057 6 — 1,12 2,79 5,59 11,18 13,98 27,95 55,90
0,057 8 — 1,11 2,78 5,55 11,10 13,88 27,75 55,51
0,058 0 — 1,10 2,76 5,51 11,02 13,78 27,56 55,13
0,058 2 — 1,09 2,74 5,47 10,95 13,69 27,37 54,75
0,058 4 — 1,09 2,72 5,44 10,87 13,60 27,18 54,38
0,058 6 — 1,08 2,70 5,40 10,80 13,50 27,00 54,00
0,058 8 — 1,07 2,68 5,36 10,73 13,41 26,82 53,64
0,059 0 — 1,07 2,66 5,33 10,65 13,32 26,63 53,28
0,059 2 — 1,06 2,65 5,29 10,58 13,23 26,46 52,92
0,059 4 — 1,05 2,63 5,26 10,51 13,14 26,28 52,56
0,059 6 — 1,04 2,61 5,22 10,44 13,05 26,10 52,21
0,059 8 — 1,04 2,59 5,19 10,37 12,97 25,93 51,86
0,060 0 — 1,03 2,58 5,15 10,30 12,88 25,75 51,51
0,060 2 — 1,02 2,56 5,12 10,23 12,79 25,58 51,17
0,060 4 — 1,02 2,54 5,08 10,17 12,71 25,41 50,83
0,060 6 — 1,01 2,52 5,05 10,10 12,63 25,25 50,50
0,060 8 — 1,00 2,51 5,02 10,03 12,54 25,08 50,17
0,061 0 — — 2,49 4,98 9,97 12,46 24,92 49,84
0,061 2 — — 2,48 4,95 9,90 12,38 24,75 49,51
0,061 4 — — 2,46 4,92 9,84 12,30 24,59 49,19
0,061 6 — — 2,44 4,89 9,77 12,22 24,43 48,87
0,061 8 — — 2,43 4,86 9,71 12,14 24,28 48,56
© ISO 2018 – Tous droits réservés 7
---------------------- Page: 11 ----------------------
ISO 6507-4:2018(F)
Tableau 1 (suite)
Force d’essai, F
Diagonale
moyenne de
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,062 0 — — 2,41 4,82 9,65 12,06 24,12 48,24
0,062 2 — — 2,40 4,79 9,59 11,98 23,96 47,93
0,062 4 — — 2,38 4,76 9,52 11,91 23,81 47,63
0,062 6 — — 2,37 4,73 9,46 11,83 23,66 47,32
0,062 8 — — 2,35 4,70 9,40 11,76 23,51 47,02
0,063 0 — — 2,34 4,67 9,34 11,68 23,36 46,72
0,063 2 — — 2,32 4,64 9,28 11,61 23,21 46,43
0,063 4 — — 2,31 4,61 9,23 11,54 23,07 46,14
0,063 6 — — 2,29 4,58 9,17 11,46 22,92 45,85
0,063 8 — — 2,28 4,56 9,11 11,39 22,78 45,56
0,064 0 — — 2,26 4,53 9,05 11,32 22,64 45,28
0,064 2 — — 2,25 4,50 9,00 11,25 22,49 44,99
0,064 4 — — 2,24 4,47 8,94 11,18 22,36 44,72
0,064 6 — — 2,22 4,44 8,89 11,11 22,22 44,44
0,064 8 — — 2,21 4,42 8,83 11,04 22,08 44,16
0,065 0 — — 2,19 4,39 8,78 10,97 21,94 43,89
0,065 2 — — 2,18 4,36 8,72 10,91 21,81 43,62
0,065 4 — — 2,17 4,34 8,67 10,84 21,68 43,36
0,065 6 — — 2,15 4,31 8,62 10,77 21,54 43,09
0,065 8 — — 2,14 4,28 8,57 10,71 21,41 42,83
0,066 0 — — 2,13 4,26 8,51 10,64 21,28 42,57
0,066 2 — — 2,12 4,23 8,46 10,58 21,16 42,32
0,066 4 — — 2,10 4,21 8,41 10,52 21,03 42,06
0,066 6 — — 2,09 4,18 8,36 10,45 20,90 41,81
0,066 8 — — 2,08 4,16 8,31 10,39 20,78 41,56
0,067 0 — — 2,07 4,13 8,26 10,33 20,65 41,31
0,067 2 — — 2,05 4,11 8,21 10,27 20,53 41,07
0,067 4 — — 2,04 4,08 8,16 10,21 20,41 40,82
0,067 6 — — 2,03 4,06 8,12 10,15 20,29 40,58
0,067 8 — — 2,02 4,03 8,07 10,09 20,17 40,34
0,068 0 — — 2,01 4,01 8,02 10,03 20,05 40,11
0,068 2 — — 1,99 3,99 7,97 9,97 19,93 39,87
0,068 4 — — 1,98 3,96 7,93 9,91 19,82 39,64
0,068 6 — — 1,97 3,94 7,88 9,85 19,70 39,41
0,068 8 — — 1,96 3,92 7,83 9,80 19,59 39,18
8 © ISO 2018 – Tous droits réservés
---------------------- Page: 12 ----------------------
ISO 6507-4:2018(F)
Tableau 1 (suite)
Force d’essai, F
Diagonale
moyenne de
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,069 0 — — 1,95 3,90 7,79 9,74 19,47 38,95
0,069 2 — — 1,94 3,87 7,74 9,68 19,36 38,73
0,069 4 — — 1,93 3,85 7,70 9,63 19,25 38,50
0,069 6 — — 1,91 3,83 7,66 9,57 19,14 38,28
0,069 8 — — 1,90 3,81 7,61 9,52 19,03 38,06
0,070 0 — — 1,89 3,78 7,57 9,46 18,92 37,85
0,070 2 — — 1,88 3,76 7,53 9,41 18,81 37,63
0,070 4 — — 1,87 3,74 7,48 9,36 18,71 37,42
0,070 6 — — 1,86 3,72 7,44 9,30 18,60 37,21
0,070 8 — — 1,85 3,70 7,40 9,25 18,50 37,00
0,071 0 — — 1,84 3,68 7,36 9,20 18,39 36,79
0,071 2 — — 1,83 3,66 7,32 9,15 18,29 36,58
0,071 4 — — 1,82 3,64 7,27 9,10 18,19 36,38
0,071 6 — — 1,81 3,62 7,23 9,04 18,09 36,17
0,071 8 — — 1,80 3,60 7,19 8,99 17,98 35,97
0,072 0 — — 1,79 3,58 7,15 8,94 17,88 35,77
0,072 2 — — 1,78 3,56 7,11 8,89 17,79 35,58
0,072 4 — — 1,77 3,54 7,08 8,85 17,69 35,38
0,072 6 — — 1,76 3,52 7,04 8,80 17,59 35,18
0,072 8 — — 1,75 3,50 7,00 8,75 17,49 34,99
0,073 0 — — 1,74 3,48 6,96 8,70 17,40 34,80
0,073 2 — — 1,73 3,46 6,92 8,65 17,30 34,61
0,073 4 — — 1,72 3,44 6,88 8,61 17,21 34,42
0,073 6 — — 1,71 3,42 6,85 8,56 17,12 34,24
0,073 8 — — 1,70 3,40 6,81 8,51 17,02 34,05
0,074 0 — — 1,69 3,39 6,77 8,47 16,93 33,87
0,074 2 — — 1,68 3,37 6,74 8,42 16,84 33,68
0,074 4 — — 1,67 3,35 6,70 8,38 16,75 33,50
0,074 6 — — 1,67 3,33 6,66 8,33 16,66 33,32
0,074 8 — — 1,66 3,31 6,63 8,29 16,57 33,15
0,075 0 — — 1,65 3,30 6,59 8,24 16,48 32,97
0,075 2 — — 1,64 3,28 6,56 8,20 16,40 32,79
0,075 4 — — 1,63 3,26 6,52 8,16 16,31 32,62
0,075 6 — — 1,62 3,24 6,49 8,11 16,22 32,45
0,075 8 — — 1,61 3,23 6,45 8,07 16,14 32,28
© ISO 2018 – Tous droits réservés 9
---------------------- Page: 13 ----------------------
ISO 6507-4:2018(F)
Tableau 1 (suite)
Force d’essai, F
Diagonale
moyenne de
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,076 0 — — 1,61 3,21 6,42 8,03 16,05 32,11
0,076 2 — — 1,60 3,19 6,39 7,99 15,97 31,94
0,076 4 — — 1,59 3,18 6,35 7,94 15,88 31,77
0,076 6 — — 1,58 3,16 6,32 7,90 15,80 31,61
0,076 8 — — 1,57 3,14 6,29 7,86 15,72 31,44
0,077 0 — — 1,56 3,13 6,26 7,82 15,64 31,28
0,077 2 — — 1,56 3,11 6,22 7,78 15,56 31,12
0,077 4 — — 1,55 3,10 6,19 7,74 15,48 30,96
0,077 6 — — 1,54 3,08 6,16 7,70 15,40 30,80
0,077 8 — — 1,53 3,06 6,13 7,66 15,32 30,64
0,078 0 — — 1,52 3,05 6,10 7,62 15,24 30,48
0,078 2 — — 1,52 3,03 6,06 7,58 15,16 30,33
0,078 4 — — 1,51 3,02 6,03 7,54 15,08 30,17
0,078 6 — — 1,50 3,00 6,00 7,51 15,01 30,02
0,078 8 — — 1,49 2,99 5,97 7,47 14,93 29,87
0,079 0 — — 1,49 2,97 5,94 7,43 14,86 29,71
0,079 2 — — 1,48 2,96 5,91 7,39 14,78 29,56
0,079 4 — — 1,47 2,94 5,88 7,35 14,71 29,42
0,079 6 — — 1,46 2,93 5,85 7,32 14,63 29,27
0,079 8 — — 1,46 2,91 5,82 7,28 14,56 29,12
0,080 0 — — 1,45 2,90 5,79 7,24 14,49 28,98
0,080 2 — — 1,44 2,88 5,77 7,21 14,41 28,83
0,080 4 — — 1,43 2,87 5,74 7,17 14,34 28,69
0,080 6 — — 1,43 2,85 5,71 7,14 14,27 28,55
0,080 8 — — 1,42 2,84 5,68 7,10 14,20 28,41
0,081 0 — — 1,41 2,83 5,65 7,07 14,13 28,27
0,081 2 — — 1,41 2,81 5,62 7,03 14,06 28,13
0,081 4 — — 1,40 2,80 5,60 7,00 13,99 27,99
0,081 6 — — 1,39 2,79 5,57 6,96 13,92 27,85
0,081 8 — — 1,39 2,77 5,54 6,93 13,86 27,72
0,082 0 — — 1,38 2,76 5,52 6,90 13,79 27,58
0,082 2 — — 1,37 2,74 5,49 6,86 13,72 27,45
0,082 4 — — 1,37 2,73 5,46 6,83 13,66 27,31
0,082 6 — — 1,36 2,72 5,44 6,80 13,59 27,18
0,082 8 — — 1,35 2,70 5,41 6,76 13,52 27,05
10 © ISO 2018 – Tous droits réservés
---------------------- Page: 14 ----------------------
ISO 6507-4:2018(F)
Tableau 1 (suite)
Force d’essai, F
Diagonale
moyenne de
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,083 0 — — 1,35 2,69 5,38 6,73 13,46 26,92
0,083 2 — — 1,34 2,68 5,36 6,70 13,39 26,79
0,083 4 — — 1,33 2,67 5,33 6,67 13,33 26,66
0,083 6 — — 1,33 2,65 5,31 6,63 13,27 26,53
0,083 8 — — 1,32 2,64 5,28 6,60 13,20 26,41
0,084 0 — — 1,31 2,63 5,26 6,57 13,14 26,28
0,084 2 — — 1,31 2,62 5,23 6,54 13,08 26,16
0,084 4 — — 1,30 2,60 5,21 6,51 13,02 26,03
0,084 6 — — 1,30 2,59 5,18 6,48 12,95 25,91
0,084 8 — — 1,29 2,58 5,16 6,45 12,89 25,79
0,085 0 — — 1,28 2,57 5,13 6,42 12,83 25,67
0,085 2 — — 1,28 2,55 5,11 6,39 12,77 25,55
0,085 4 — — 1,27 2,54 5,09 6,36 12,71 25,43
0,085 6 — — 1,27 2,53 5,06 6,33 12,65 25,31
0,085 8 — — 1,26 2,52 5,04 6,30 12,59 25,19
0,086 0 — — 1,25 2,51 5,01 6,27 12,54 25,07
0,086 2 — — 1,25 2,50 4,99 6,24 12,48 24,96
0,086 4 — — 1,24 2,48 4,97 6,21 12,42 24,84
0,086 6 — — 1,24 2,47 4,95 6,18 12,36 24,73
0,086 8 — — 1,23 2,46 4,92 6,15 12,31 24,61
0,087 0 — — 1,22 2,45 4,90 6,13 12,25 24,50
0,087 2 — — 1,22 2,44 4,88 6,10 12,19 24,39
0,087 4 — — 1,21 2,43 4,86 6,07 12,14 24,28
0,087 6 — — 1,21 2,42 4,83 6,04 12,08 24,17
0,087 8 — — 1,20 2,41 4,81 6,01 12,03 24,06
0,088 0 — — 1,20 2,39 4,79 5,99 11,97 23,95
0,088 2 — — 1,19 2,38 4,77 5,96 11,92 23,84
0,088 4 — — 1,19 2,37 4,75 5,93 11,86 23,73
0,088 6 — — 1,18 2,36 4,72 5,91 11,81 23,62
0,088 8 — — 1,18 2,35 4,70 5,88 11,76 23,52
0,089 0 — — 1,17 2,34 4,68 5,85 11,71 23,41
0,089 2 — — 1,17 2,33 4,66 5,83 11,65 23,31
0,089 4 — — 1,16 2,32 4,64 5,80 11,60 23,20
0,089 6 — — 1,15 2,31 4,62 5,78 11,55 23,10
0,089 8 — — 1,15 2,30 4,60 5,75 11,50 23,00
© ISO 2018 – Tous droits réservés 11
---------------------- Page: 15 ----------------------
ISO 6507-4:2018(F)
Tableau 1 (suite)
Force d’essai, F
Diagonale
moyenne de
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,090 0 — — 1,14 2,29 4,58 5,72 11,45 22,90
0,090 2 — — 1,14 2,28 4,56 5,70 11,40 22,79
0,090 4 — — 1,13 2,27 4,54 5,67 11,35 22,69
0,090 6 — — 1,13 2,26 4,52 5,65 11,30 22,59
0,090 8 — — 1,12 2,25 4,50 5,62 11,25 22,49
0,091 0 — — 1,12 2,24 4,48 5,60 11,20 22,39
0,091 2 — — 1,11 2,23 4,46 5,57 11,15 22,30
0,091 4 — — 1,11 2,22 4,44 5,55 11,10 22,20
0,091 6 — — 1,11 2,21 4,42 5,53 11,05 22,10
0,091 8 — — 1,10 2,20 4,40 5,50 11,00 22,01
0,092 0 — — 1,10 2,19 4,38 5,48 10,95 21,91
0,092 2 — — 1,09 2,18 4,36 5,45 10,91 21,82
0,092 4 — — 1,09 2,17 4,34 5,43 10,86 21,72
0,092 6 — — 1,08 2,16 4,33 5,41 10,81 21,63
0,092 8 — — 1,08 2,15 4,31 5,38 10,77 21,53
0,093 0 — — 1,07 2,14 4,29 5,36 10,72 21,44
0,093 2 — — 1,07 2,13 4,27 5,34 10,67 21,35
0,093 4 — — 1,06 2,13 4,25 5,32 10,63 21,26
0,093 6 — — 1,06 2,12 4,23 5,29 10,58 21,17
0,093 8 — — 1,05 2,11 4,22 5,27 10,54 21,08
0,094 0 — — 1,05 2,10 4,20 5,25 10,49 20,99
0,094 2 — — 1,04 2,09 4,18 5,23 10,45 20,90
0,094 4 — — 1,04 2,08 4,16 5,20 10,40 20,81
0,094 6 — — 1,04 2,07 4,14 5,18 10,36 20,72
0,094 8 — — 1,03 2,06 4,13 5,16 10,32 20,64
0,095 0 — — 1,03 2,05 4,11 5,14 10,27 20,55
0,095 2 — — 1,02 2,05 4,09 5,12 10,23 20,46
0,095 4 — — 1,02 2,04 4,07 5,09 10,19 20,38
0,095 6 — — 1,01 2,03 4,06 5,07 10,14 20,29
0,095 8 — — 1,01 2,02 4,04 5,05 10,10 20,21
0,096 0 — — 1,01 2,01 4,02 5,03 10,06 20,12
0,096 2 — — 1,00 2,00 4,01 5,01 10,02 20,04
0,096 4 — — — 2,00 3,99 4,99 9,98 19,96
0,096 6 — — — 1,99 3,97 4,97 9,94 19,87
0,096 8 — — — 1,98 3,96 4,95 9,89 19,79
12 © ISO 2018 – Tous droits réservés
---------------------- Page: 16 ----------------------
ISO 6507-4:2018(F)
Tableau 1 (suite)
Force d’essai, F
Diagonale
moyenne de
l’empreinte
0,009 807 0,019 61 0,049 03 0,098 07 0,196 12 0,245 2 0,490 3 0,980 7
Dureté Vickers
d HV HV HV HV HV HV HV HV
mm 0,001 0,002 0,005 0,01 0,02 0,025 0,05 0,1
0,097 0 — — — 1,97 3,94 4,93 9,85 19,71
0,097 2 — — — 1,96 3,93 4,91 9,81 19,63
0,097 4 — — — 1,95 3,91 4,89 9,77 19,55
0,097 6 — — — 1,95 3,89 4,87 9,73 19,47
0,097 8 — — — 1,94 3,88 4,85 9,69 19,39
0,098 0 — — — 1,93 3,86 4,83 9,65 19,31
0,098 2 — — — 1,92 3,85 4,81 9,61 19,23
0,098 4 — — — 1,92 3,83 4,79 9,58 19,15
0,098 6 — — — 1,91 3,81 4,77 9,54 19,08
0,098 8 — — — 1,90 3,80 4,75 9,50 19,00
0,099 0 — — — 1,89 3,78 4,73 9,46 18,92
0,099 2 — — — 1,88 3,77 4,71 9,42 18,85
0,099 4 — — — 1,88 3,75 4,69 9,38 18,77
0,099 6 — — — 1,87 3,74 4,67 9,35 18,69
0,099 8 — — — 1,86 3,72 4,66 9,31 18,62
0,100 0 — — — 1,85 3,71 4,64 9,27 18,55
0,100 2 — — — 1,85 3,69 4,62 9,23 18,47
0,100 4 — — — 1,84 3,68 4,60 9,20 18,40
0,100 6 — — — 1,83 3,66 4,58 9,16 18,32
0,100 8 — — — 1,83 3,65 4,56 9,12 18,25
0,101 0 — — — 1,8
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
