Plastics — Test specimens

This document specifies dimensional requirements relating to test specimens prepared from plastics materials intended for processing by moulding, as well as to test specimens prepared by machining from sheets or shaped articles. It compiles the designations and dimensions of test specimens used for the acquisition of comparable data and also of other frequently used specimens. The following types of test specimen are specified: a) Type A1 and type A2 specimens (1 = injection moulded, 2 = machined from a sheet or shaped article) These are tensile test specimens from which, with simple machining, specimens for a variety of other tests can be taken (see Annex A). The type A1 specimen is a multipurpose test specimen. The principal advantage of a multipurpose test specimen is that it allows all the test methods mentioned in Annex A to be carried out by all test laboratories on the basis of comparable mouldings. Consequently, the properties measured are coherent as all are measured using similar specimens prepared in the same way. In other words, it can be expected that test results for a given set of specimens will not vary appreciably due to unintentionally different moulding conditions. On the other hand, if desired, the influence of moulding conditions and/or different states of the specimens can be assessed without difficulty for all of the properties measured. Also described are reduced-scale test specimens designated type Axy, where x is the number indicating the method of specimen preparation (1 = injection moulded, 2 = machined from a sheet or shaped article) and y is a number indicating the scale factor (1:y). These can be used e.g. when full-sized test specimens are not convenient or when sample material exists in small quantities only. b) Type B specimens These are bar specimens which can be directly moulded or can be machined from the central section of type A1 specimens or from sheets or shaped articles. c) Type C specimens These are small tensile test specimens which can be directly moulded or machined, e.g. from plates (Type D or type F specimens), from the central section of type A1 specimens or from sheets or shaped articles. d) Type D1 and type D2 specimens These are square plates of thickness 1 mm and 2 mm, respectively. e) Type F specimens These are rectangular plates intended for use in the analysis of mechanical anisotropy. If a particular type of test specimen is not mentioned in this document, this does not mean that there is any intention to exclude the use of the specimen. Additional specimen types can be added in future if they are commonly used.

Plastiques — Éprouvettes

Le présent document fixe des spécifications relatives aux dimensions des éprouvettes préparées à partir de matières plastiques et destinées au traitement par moulage par injection ainsi que des éprouvettes préparées par usinage à partir de feuilles ou d'articles façonnés. Il compile les désignations et les dimensions des éprouvettes utilisées pour l'acquisition de données comparables ainsi que d'autres éprouvettes fréquemment utilisées. Les types d'éprouvette suivants sont spécifiés: a) Éprouvettes de type A1 et de type A2 (1 = moulées par injection, 2 = usinées dans une feuille ou un article façonné) Il s'agit d'éprouvettes destinées à la traction à partir desquelles, par simple usinage, on peut obtenir des éprouvettes pour une variété d'autres essais (voir Annexe A). L'éprouvette de type A1 est une éprouvette à usages multiples. Le principal avantage de l'éprouvette à usages multiples est qu'elle permet à tous les laboratoires d'essai de réaliser toutes les méthodes d'essai mentionnées dans l'Annexe A à partir de moulages similaires. En conséquence, les propriétés mesurées au moyen de ces éprouvettes sont cohérentes étant donné qu'elles sont toutes mesurées avec des éprouvettes similaires préparées de la même manière. En d'autres termes, on peut s'attendre à ce que les résultats obtenus avec une série donnée d'éprouvettes ne varieront pas de façon sensible par suite de conditions de moulage involontairement différentes. D'autre part, si on le désire, l'influence des conditions de moulage et/ou des différents états des éprouvettes peut être déterminée sans difficulté pour l'ensemble des propriétés mesurées. Des éprouvettes à échelle réduite, désignées Axy, sont également décrites, x étant le nombre indiquant la méthode de préparation de l'éprouvette (1 = moulée par injection, 2 = usinée dans une feuille ou un article façonné) et y le nombre indiquant le facteur d'échelle (1:y). Elles peuvent par exemple être utilisées lorsqu'il n'est pas pratique d'utiliser des éprouvettes à taille réelle ou que le matériau échantillon n'existe qu'en petite quantité. b) Éprouvettes de type B Il s'agit de barreaux pouvant être directement moulés ou pouvant être usinés dans la section centrale des éprouvettes de type A1 ou dans des feuilles ou des articles façonnés. c) Éprouvettes de type C Il s'agit d'éprouvettes de petites dimensions destinées à la traction pouvant être directement moulées ou usinées, par exemple dans des plaques (éprouvettes de type D ou de type F), dans la section centrale des éprouvettes de type A1 ou dans des feuilles ou des articles façonnés. d) Éprouvettes de type D1 et de type D2 Il s'agit de plaques carrées de 1 mm et 2 mm d'épaisseur, respectivement. e) Éprouvettes de type F Il s'agit de plaques rectangulaires destinées à l'analyse de l'anisotropie mécanique. Si un type particulier d'éprouvettes n'est pas mentionné dans le présent document, cela ne signifie aucunement qu'il existe une intention d'exclure l'utilisation de l'éprouvette. Des types d'éprouvette supplémentaires pourront être ajoutés à l'avenir s'ils sont fréquemment utilisés.

General Information

Status
Published
Publication Date
18-Oct-2018
Current Stage
9092 - International Standard to be revised
Start Date
01-Nov-2021
Completion Date
01-Nov-2021
Ref Project

RELATIONS

Effective Date
10-Dec-2016

Buy Standard

Standard
ISO 20753:2018 - Plastics -- Test specimens
English language
15 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 20753:2018 - Plastiques -- Éprouvettes
French language
15 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

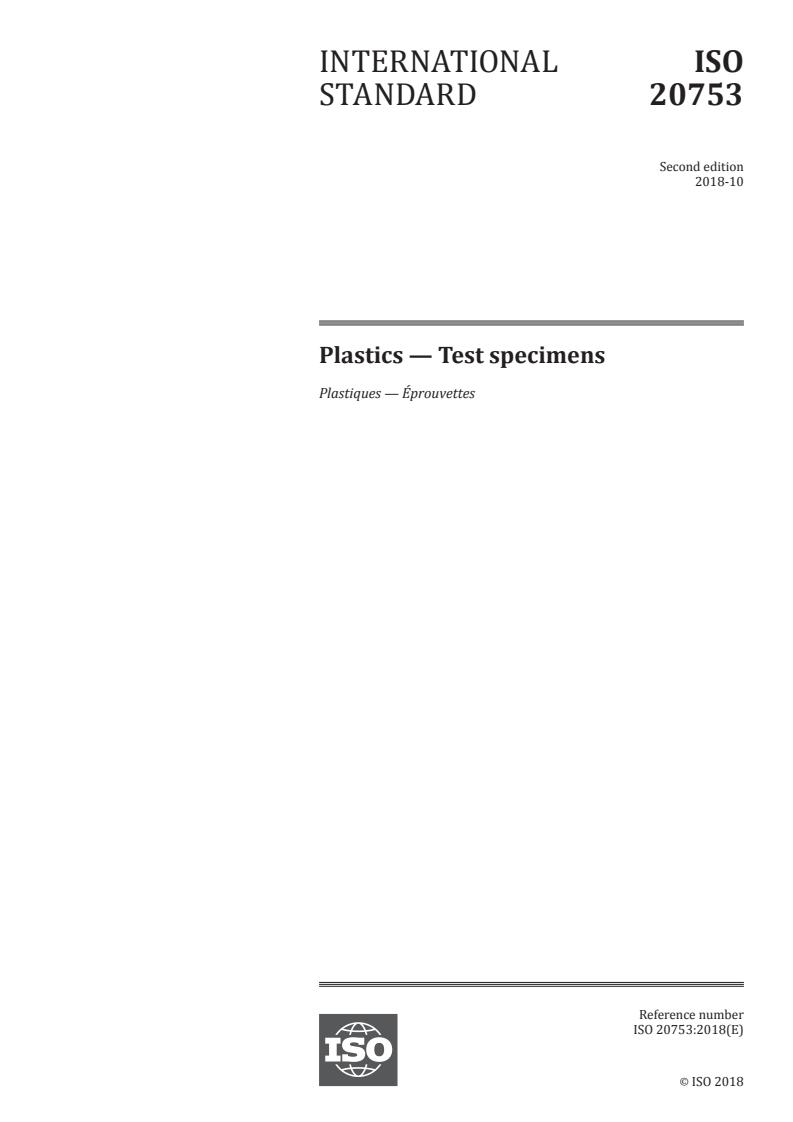

INTERNATIONAL ISO
STANDARD 20753
Second edition
2018-10
Plastics — Test specimens

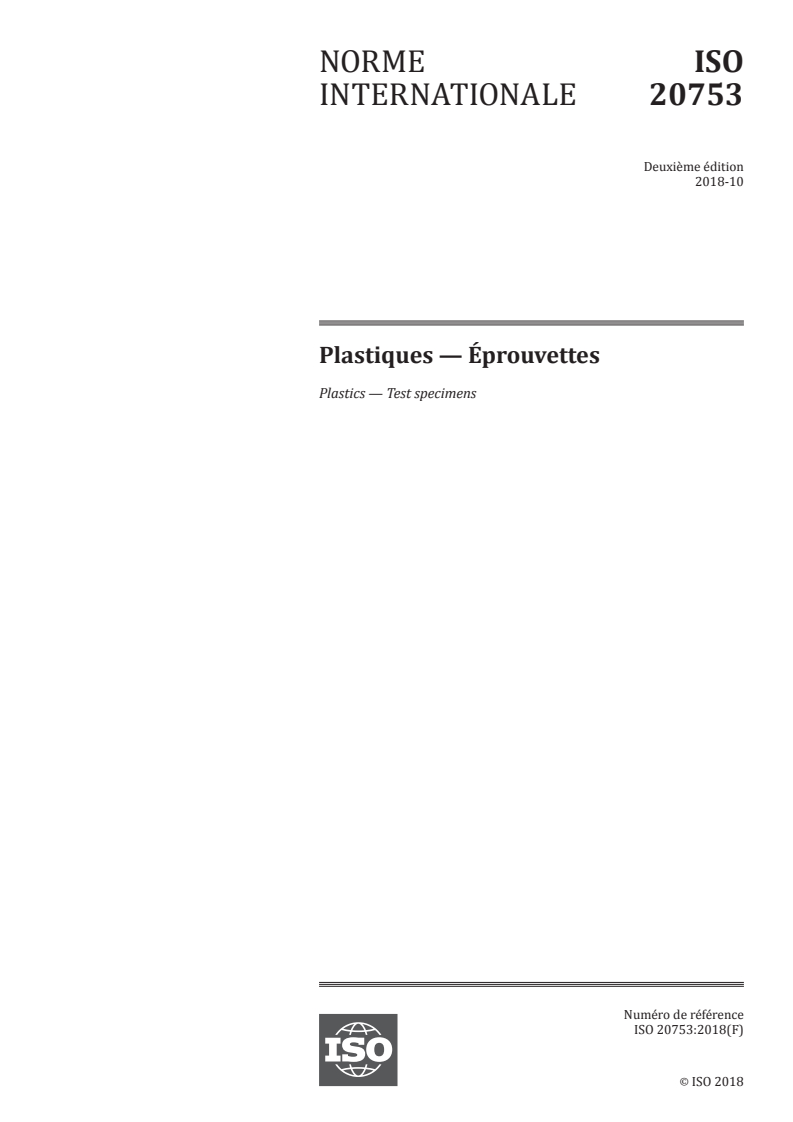

Plastiques — Éprouvettes
Reference number
ISO 20753:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 20753:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 20753:2018(E)

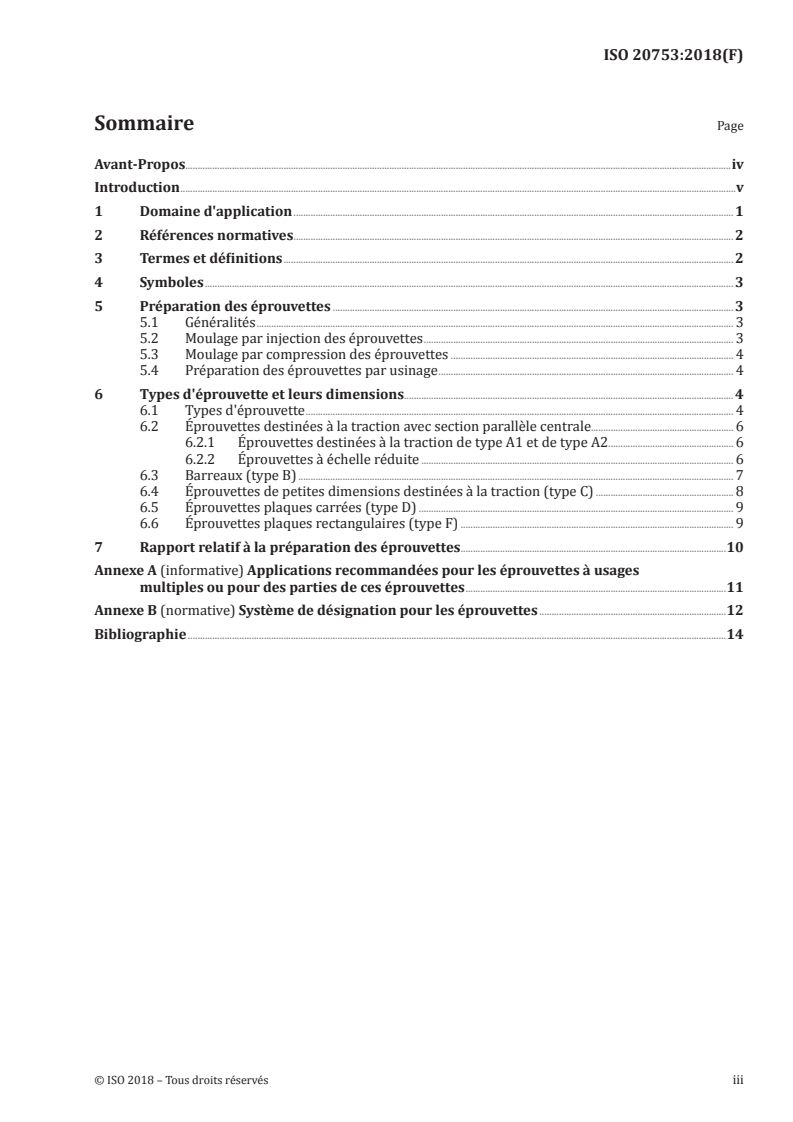

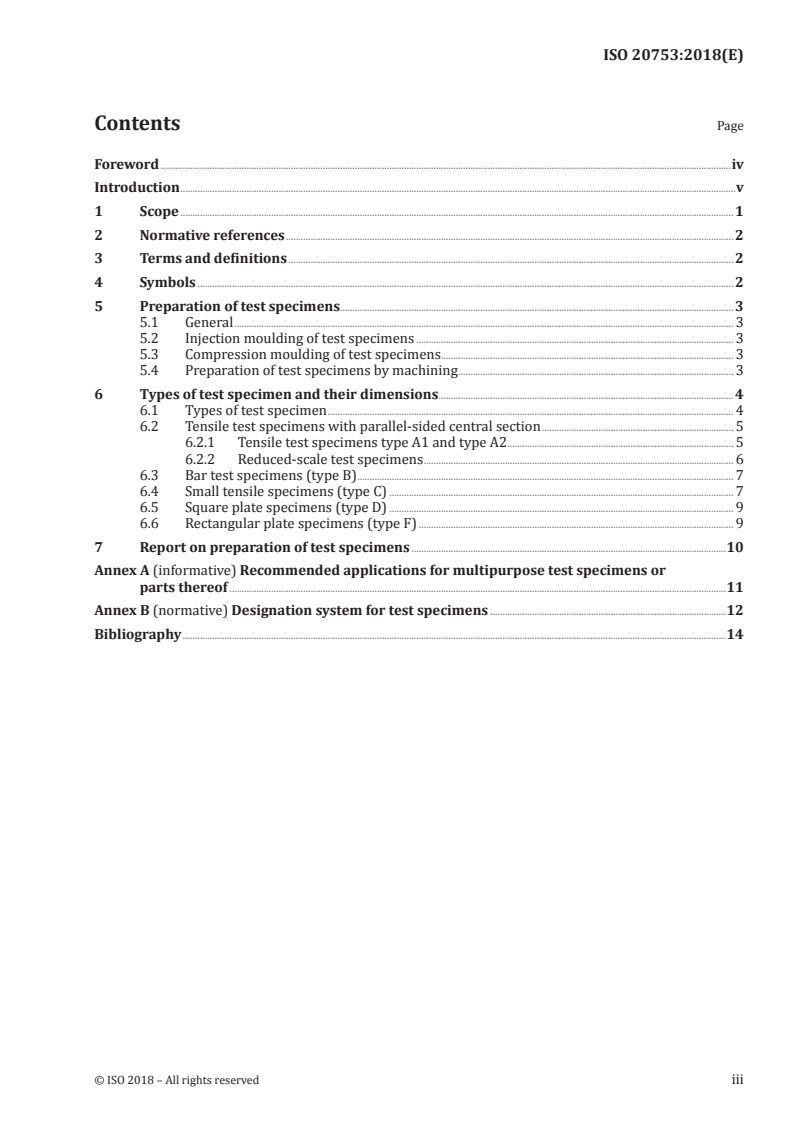

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 2

3 Terms and definitions ..................................................................................................................................................................................... 2

4 Symbols .......................................................................................................................................................................................................................... 2

5 Preparation of test specimens ................................................................................................................................................................ 3

5.1 General ........................................................................................................................................................................................................... 3

5.2 Injection moulding of test specimens ................................................................................................................................. 3

5.3 Compression moulding of test specimens ....................................................................................................................... 3

5.4 Preparation of test specimens by machining ................................................................................................................ 3

6 Types of test specimen and their dimensions ........................................................................................................................ 4

6.1 Types of test specimen ..................................................................................................................................................................... 4

6.2 Tensile test specimens with parallel-sided central section .............................................................................. 5

6.2.1 Tensile test specimens type A1 and type A2 ............................................................................................ 5

6.2.2 Reduced-scale test specimens .............................................................................................................................. 6

6.3 Bar test specimens (type B) ......................................................................................................................................................... 7

6.4 Small tensile specimens (type C) ............................................................................................................................................ 7

6.5 Square plate specimens (type D) ............................................................................................................................................ 9

6.6 Rectangular plate specimens (type F) ................................................................................................................................ 9

7 Report on preparation of test specimens ................................................................................................................................10

Annex A (informative) Recommended applications for multipurpose test specimens or

parts thereof ..........................................................................................................................................................................................................11

Annex B (normative) Designation system for test specimens ................................................................................................12

Bibliography .............................................................................................................................................................................................................................14

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 20753:2018(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 61, Plastics, Subcommittee SC 2,

Mechanical behaviour.

This second edition cancels and replaces the first edition (ISO 20753:2008) which has been technically

revised.
The main changes compared to the previous edition are as follows:
— updating and amending the normative references in Clause 2;
— introducing the plate with dimensions 120 mm × 80 mm × 2 mm.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 20753:2018(E)
Introduction

Information on plastics test specimens has been specified in several different locations: in test method

standards (e.g. ISO 527-2), in ISO 3167 (for multipurpose test specimens) and in ISO 294-1, ISO 294-2,

ISO 294-3 and ISO 294-5 (for moulding conditions). The aim of this document is to give the designations

and dimensions of test specimens used for the acquisition of comparable data, and also of other

frequently used specimens, in one document for ease of reference. Other International Standards that

have hitherto used different designations for the same specimen type will also be revised to bring the

designations into line with those in this document.

ISO 3167 is intended to be withdrawn after reference to ISO 3167 in International Standards is gradually

replaced with the appropriate test specimen defined in this document.
© ISO 2018 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 20753:2018(E)
Plastics — Test specimens
1 Scope

This document specifies dimensional requirements relating to test specimens prepared from plastics

materials intended for processing by moulding, as well as to test specimens prepared by machining

from sheets or shaped articles. It compiles the designations and dimensions of test specimens used for

the acquisition of comparable data and also of other frequently used specimens.
The following types of test specimen are specified:

a) Type A1 and type A2 specimens (1 = injection moulded, 2 = machined from a sheet or shaped

article)

These are tensile test specimens from which, with simple machining, specimens for a variety of

other tests can be taken (see Annex A).

The type A1 specimen is a multipurpose test specimen. The principal advantage of a multipurpose

test specimen is that it allows all the test methods mentioned in Annex A to be carried out by all

test laboratories on the basis of comparable mouldings. Consequently, the properties measured

are coherent as all are measured using similar specimens prepared in the same way. In other

words, it can be expected that test results for a given set of specimens will not vary appreciably

due to unintentionally different moulding conditions. On the other hand, if desired, the influence of

moulding conditions and/or different states of the specimens can be assessed without difficulty for

all of the properties measured.

Also described are reduced-scale test specimens designated type Axy, where x is the number

indicating the method of specimen preparation (1 = injection moulded, 2 = machined from a sheet

or shaped article) and y is a number indicating the scale factor (1:y). These can be used e.g. when

full-sized test specimens are not convenient or when sample material exists in small quantities only.

b) Type B specimens

These are bar specimens which can be directly moulded or can be machined from the central

section of type A1 specimens or from sheets or shaped articles.
c) Type C specimens

These are small tensile test specimens which can be directly moulded or machined, e.g. from plates

(Type D or type F specimens), from the central section of type A1 specimens or from sheets or

shaped articles.
d) Type D1 and type D2 specimens
These are square plates of thickness 1 mm and 2 mm, respectively.
e) Type F specimens

These are rectangular plates intended for use in the analysis of mechanical anisotropy.

If a particular type of test specimen is not mentioned in this document, this does not mean that there

is any intention to exclude the use of the specimen. Additional specimen types can be added in future if

they are commonly used.
© ISO 2018 – All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 20753:2018(E)
2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 293, Plastics — Compression moulding of test specimens of thermoplastic materials

ISO 294-1, Plastics — Injection moulding of test specimens of thermoplastic materials — Part 1: General

principles, and moulding of multipurpose and bar test specimens

ISO 294-2, Plastics — Injection moulding of test specimens of thermoplastic materials — Part 2: Small

tensile bars

ISO 294-3, Plastics — Injection moulding of test specimens of thermoplastic materials — Part 3: Small plates

ISO 294-5, Plastics — Injection moulding of test specimens of thermoplastic materials — Part 5: Preparation

of standard specimens for investigating anisotropy

ISO 295, Plastics — Compression moulding of test specimens of thermosetting materials

ISO 2818, Plastics — Preparation of test specimens by machining

ISO 10350-1, Plastics — Acquisition and presentation of comparable single-point data — Part 1: Moulding

materials

ISO 10350-2, Plastics — Acquisition and presentation of comparable single-point data — Part 2: Long-

fibre-reinforced plastics

ISO 10724-1, Plastics — Injection moulding of test specimens of thermosetting powder moulding compounds

(PMCs) — Part 1: General principles and moulding of multipurpose test specimens

ISO 11403-1, Plastics — Acquisition and presentation of comparable multipoint data — Part 1: Mechanical

properties

ISO 11403-2, Plastics — Acquisition and presentation of comparable multipoint data — Part 2: Thermal

and processing properties

ISO 11403-3, Plastics — Acquisition and presentation of comparable multipoint data — Part 3:

Environmental influences on properties
3 Terms and definitions
No terms and definitions are listed in this document.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Symbols

l length of the narrow parallel-sided section (central section) of the type A and type CP tensile

test specimens, length of the type B bar specimen and length of the type D (square) and type F

(rectangular) plate specimens

l distance between the broad parallel-sided sections (tabs) of the type A and type CP tensile test

specimens
l overall length of the type A and type C tensile test specimens
2 © ISO 2018 – All rights reserved
---------------------- Page: 7 ----------------------
ISO 20753:2018(E)

b width of the narrow parallel-sided section (central section) of the type A tensile test specimen,

minimum width of the type C test specimen and the width of the type D (square) and type F (rec-

tangular) plate specimens

b width of the broad parallel-sided sections (tabs) of the type A and type C tensile test specimens

r radius of the shoulder region of the type A and type C tensile test specimens
h thickness of the test specimen
5 Preparation of test specimens
5.1 General

Test specimens shall be prepared in accordance with the relevant material specification. When

none exists, specimens shall be either directly compression or injection moulded from the material

in accordance with ISO 293, ISO 294-1, ISO 294-2, ISO 294-3, ISO 294-5, ISO 295 or ISO 10724-1, as

appropriate, or machined in accordance with ISO 2818 from sheets that have been compression or

injection moulded from the compound, extruded from the compound or polymerized and cast.

Strict control of all the specimen preparation conditions is essential to ensure that all test specimens in

a set are in the same state.

All surfaces of the test specimens shall be free from visible flaws, scratches or other imperfections.

With moulded specimens, any flash present shall be completely removed, taking care not to damage the

moulded surface.

The broad sides of multipurpose test specimens shall be suitably marked, for injection-moulded

specimens to distinguish between the sides formed by the cavity plate and the fixed plate of the mould

(see ISO 294-1 or ISO 10724-1), for compression-moulded and machined specimens to identify any

asymmetry resulting from the underlying moulding process.

For injection-moulded specimens, the sides can be identified by the impressions of the ejection pins and

by the draft angle. Compression-moulded and machined specimens shall be marked at their shoulders.

ISO bars taken from the central section of multipurpose test specimens shall be marked outside their

central 64 mm section, which is loaded during flexural testing.

Asymmetry with respect to thickness may influence the flexural properties, including the temperature

of deflection under load (see Annex A).
5.2 Injection moulding of test specimens

Test specimens shall be injection moulded as specified in ISO 294-1, ISO 294-2, ISO 294-3, ISO 294-5 or

ISO 10724-1, as appropriate, and under the conditions defined in the relevant International Standard

for the material under examination or, if no such standard exists, as recommended by the manufacturer

of the material or as agreed upon between the interested parties.
5.3 Compression moulding of test specimens

Test specimens shall be compression moulded as specified in ISO 293 or ISO 295, as appropriate, and

under the conditions defined in the relevant International Standard for the material under examination

or, if no such standard exists, as recommended by the manufacturer of the material or as agreed upon

between the interested parties.
5.4 Preparation of test specimens by machining

5.4.1 Preparation of test specimens by machining shall be performed either as specified in ISO 2818

or as agreed upon by the interested parties, using suitably processed injection- or compression-moulded

sheets or shaped articles.
© ISO 2018 – All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 20753:2018(E)

5.4.2 Bar test specimens having a width of 10 mm shall be cut symmetrically from the central parallel-

sided section of a type A1 or type A2 test specimen.

The surface of the central parallel-sided section of the test specimens shall remain as moulded:

— The width of
...

NORME ISO
INTERNATIONALE 20753
Deuxième édition
2018-10
Plastiques — Éprouvettes
Plastics — Test specimens
Numéro de référence
ISO 20753:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 20753:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 20753:2018(F)
Sommaire Page

Avant-Propos..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 2

3 Termes et définitions ....................................................................................................................................................................................... 2

4 Symboles ....................................................................................................................................................................................................................... 3

5 Préparation des éprouvettes ................................................................................................................................................................... 3

5.1 Généralités .................................................................................................................................................................................................. 3

5.2 Moulage par injection des éprouvettes .............................................................................................................................. 3

5.3 Moulage par compression des éprouvettes ................................................................................................................... 4

5.4 Préparation des éprouvettes par usinage ........................................................................................................................ 4

6 Types d'éprouvette et leurs dimensions...................................................................................................................................... 4

6.1 Types d'éprouvette .............................................................................................................................................................................. 4

6.2 Éprouvettes destinées à la traction avec section parallèle centrale.......................................................... 6

6.2.1 Éprouvettes destinées à la traction de type A1 et de type A2................................................... 6

6.2.2 Éprouvettes à échelle réduite ............................................................................................................................... 6

6.3 Barreaux (type B) ................................................................................................................................................................................. 7

6.4 Éprouvettes de petites dimensions destinées à la traction (type C) ........................................................ 8

6.5 Éprouvettes plaques carrées (type D) ................................................................................................................................ 9

6.6 Éprouvettes plaques rectangulaires (type F) ............................................................................................................... 9

7 Rapport relatif à la préparation des éprouvettes ............................................................................................................10

Annexe A (informative) Applications recommandées pour les éprouvettes à usages

multiples ou pour des parties de ces éprouvettes ..........................................................................................................11

Annexe B (normative) Système de désignation pour les éprouvettes ............................................................................12

Bibliographie ...........................................................................................................................................................................................................................14

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 20753:2018(F)
Avant-Propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir www .iso .org/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 61, Plastiques, sous-comité SC 2,

Comportement mécanique.

Cette deuxième édition annule et remplace la première édition (ISO 20753:2008), qui a fait l’objet d’une

révision technique.
Les changements par rapport à l'édition précédente sont:
— la mise à jour et la modification des références normatives à l’Article 2;
— l’introduction de la plaque de dimensions 120 mm × 80 mm × 2 mm.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 20753:2018(F)
Introduction

Jusqu'à présent, les informations relatives aux éprouvettes en plastique étaient spécifiées dans

différents documents: dans les normes relatives aux méthodes d'essai (par exemple l'ISO 527-2), dans

l'ISO 3167 (pour les éprouvettes à usages multiples) ainsi que dans l'ISO 294-1, l'ISO 294-2, l'ISO 294-3

et l'ISO 294-5 (pour les conditions de moulage). L'objectif du présent document est de fournir les

désignations et les dimensions des éprouvettes utilisées pour l'acquisition de données comparables,

ainsi que pour d'autres éprouvettes fréquemment utilisées, dans un seul document par souci de

commodité. Les autres Normes internationales qui utilisaient jusqu'ici différentes désignations pour

le même type d'éprouvette seront également révisées en vue d'harmoniser les désignations avec celles

spécifiées dans le présent document.

L’ISO 3167 est destinée à être retirée après que les Normes internationales se référant à l’ISO 3167

auront modifié la référence à l’éprouvette appropriée définie dans le présent document.

© ISO 2018 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 20753:2018(F)
Plastiques — Éprouvettes
1 Domaine d'application

Le présent document fixe des spécifications relatives aux dimensions des éprouvettes préparées

à partir de matières plastiques et destinées au traitement par moulage par injection ainsi que des

éprouvettes préparées par usinage à partir de feuilles ou d'articles façonnés. Il compile les désignations

et les dimensions des éprouvettes utilisées pour l'acquisition de données comparables ainsi que d'autres

éprouvettes fréquemment utilisées.
Les types d'éprouvette suivants sont spécifiés:

a) Éprouvettes de type A1 et de type A2 (1 = moulées par injection, 2 = usinées dans une feuille ou un

article façonné)

Il s'agit d'éprouvettes destinées à la traction à partir desquelles, par simple usinage, on peut obtenir

des éprouvettes pour une variété d'autres essais (voir Annexe A).

L'éprouvette de type A1 est une éprouvette à usages multiples. Le principal avantage de l'éprouvette

à usages multiples est qu'elle permet à tous les laboratoires d'essai de réaliser toutes les méthodes

d'essai mentionnées dans l'Annexe A à partir de moulages similaires. En conséquence, les

propriétés mesurées au moyen de ces éprouvettes sont cohérentes étant donné qu'elles sont toutes

mesurées avec des éprouvettes similaires préparées de la même manière. En d'autres termes, on

peut s'attendre à ce que les résultats obtenus avec une série donnée d'éprouvettes ne varieront pas

de façon sensible par suite de conditions de moulage involontairement différentes. D'autre part, si

on le désire, l'influence des conditions de moulage et/ou des différents états des éprouvettes peut

être déterminée sans difficulté pour l'ensemble des propriétés mesurées.

Des éprouvettes à échelle réduite, désignées Axy, sont également décrites, x étant le nombre

indiquant la méthode de préparation de l'éprouvette (1 = moulée par injection, 2 = usinée dans une

feuille ou un article façonné) et y le nombre indiquant le facteur d’échelle (1:y). Elles peuvent par

exemple être utilisées lorsqu'il n'est pas pratique d'utiliser des éprouvettes à taille réelle ou que le

matériau échantillon n'existe qu'en petite quantité.
b) Éprouvettes de type B

Il s'agit de barreaux pouvant être directement moulés ou pouvant être usinés dans la section

centrale des éprouvettes de type A1 ou dans des feuilles ou des articles façonnés.

c) Éprouvettes de type C

Il s'agit d'éprouvettes de petites dimensions destinées à la traction pouvant être directement

moulées ou usinées, par exemple dans des plaques (éprouvettes de type D ou de type F), dans la

section centrale des éprouvettes de type A1 ou dans des feuilles ou des articles façonnés.

d) Éprouvettes de type D1 et de type D2
Il s'agit de plaques carrées de 1 mm et 2 mm d'épaisseur, respectivement.
e) Éprouvettes de type F

Il s'agit de plaques rectangulaires destinées à l’analyse de l’anisotropie mécanique.

Si un type particulier d'éprouvettes n'est pas mentionné dans le présent document, cela ne signifie

aucunement qu'il existe une intention d'exclure l'utilisation de l'éprouvette. Des types d'éprouvette

supplémentaires pourront être ajoutés à l'avenir s'ils sont fréquemment utilisés.

© ISO 2018 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 20753:2018(F)
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 293, Plastiques — Moulage par compression des éprouvettes en matières thermoplastiques

ISO 294-1, Plastiques — Moulage par injection des éprouvettes de matériaux thermoplastiques — Partie 1:

Principes généraux, et moulage des éprouvettes à usages multiples et des barreaux

ISO 294-2, Plastiques — Moulage par injection des éprouvettes de matériaux thermoplastiques — Partie 2:

Barreaux de traction de petites dimensions

ISO 294-3, Plastiques — Moulage par injection des éprouvettes de matériaux thermoplastiques — Partie 3:

Plaques de petites dimensions

ISO 294-5, Plastiques — Moulage par injection des éprouvettes de matériaux thermoplastiques — Partie 5:

Préparation d’éprouvettes normalisées pour déterminer l’anisotropie

ISO 295, Plastiques — Moulage par compression des éprouvettes de matériaux thermodurcissables

ISO 2818, Plastiques — Préparation des éprouvettes par usinage

ISO 10350-1, Plastiques — Acquisition et présentation de caractéristiques intrinsèques comparables —

Partie 1: Matériaux pour moulage

ISO 10350-2, Plastiques — Acquisition et présentation de caractéristiques intrinsèques comparables —

Partie 2: Plastiques renforcés par de longues fibres

ISO 10724-1, Plastiques — Moulage par injection d’éprouvettes en compositions de poudre à mouler (PMC)

thermodurcissables — Partie 1: Principes généraux et moulage d’éprouvettes à usages multiples

ISO 11403-1, Plastiques — Acquisition et présentation de données multiples comparables — Partie 1:

Propriétés mécaniques

ISO 11403-2, Plastiques — Acquisition et présentation de données multiples comparables — Partie 2:

Propriétés thermiques et caractéristiques relatives à la mise en oeuvre

ISO 11403-3, Plastiques — Acquisition et présentation de données multiples comparables — Partie 3: Effets

induits par l’environnement sur les propriétés
3 Termes et définitions
Aucun terme n’est défini dans le présent document.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp

— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
2 © ISO 2018 – Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 20753:2018(F)
4 Symboles

l longueur de la section parallèle étroite (section centrale) des éprouvettes destinées à la traction

de type A et de type CP, longueur du barreau de type B et longueur de la plaque de type D (carrée)

et de la plaque de type F (rectangulaire)

l distance entre les sections parallèles larges (talons) des éprouvettes destinées à la traction de

type A et de type CP
l longueur totale des éprouvettes destinées à la traction de type A et de type C

b largeur de la section parallèle étroite (section centrale) de l'éprouvette destinée à la traction de

type A, largeur minimale de l'éprouvette de type C et longueur de la plaque de type D (carrée) et

de la plaque de type F (rectangulaire)

b largeur des sections parallèles larges (talons) des éprouvettes destinées à la traction de type A

et de type C

r rayon de la région d'épaulement des éprouvettes destinées à la traction de type A et de type C

h épaisseur de l’éprouvette
5 Préparation des éprouvettes
5.1 Généralités

Les éprouvettes doivent être préparées conformément à la spécification de matériau correspondante.

Lorsqu'il n'en existe pas, les éprouvettes doivent être soit directement moulées par compression ou

moulées par injection à partir du matériau conformément à l’ISO 293, l’ISO 294-1, l’ISO 294-2, l’ISO 294-3,

l’ISO 294-5, l’ISO 295 ou l’ISO 10724-1, comme il convient, soit usinées conformément à l'ISO 2818 dans

des feuilles moulées par compression ou par injection à partir de la composition, extrudées à partir de

la composition ou polymérisées et coulées.

Un contrôle strict de toutes les conditions de préparation de l'éprouvette est essentiel pour s'assurer

que toutes les éprouvettes d'une série sont dans le même état.

Toutes les surfaces des éprouvettes doivent être exemptes de fissures visibles, de rayures ou de tout

autre défaut. Toute bavure éventuelle sur les éprouvettes moulées doit complètement être éliminée en

veillant à ne pas endommager la surface moulée.

Les parties larges des éprouvettes à usages multiples doivent être convenablement marquées, de

manière que, pour les éprouvettes moulées par injection, il soit possible de différencier le côté de la

plaque à empreintes et celui de la plaque fixe du moule (voir l’ISO 294-1 ou l’ISO 10724-1), et que, pour

les éprouvettes moulées par compression et usinées, on puisse identifier toute asymétrie résultant du

processus de moulage.

Pour les éprouvettes moulées par injection, les côtés peuvent être identifiés par les empreintes des

broches d'éjecteurs et par l'angle de dépouille. Les éprouvettes moulées par compression et usinées

doivent être marquées au niveau de leurs épaulements. Les barreaux ISO prélevés sur la section centrale

des éprouvettes à usages multiples doivent être marqués en dehors de la section centrale de 64 mm, qui

est mise sous charge pendant l'essai de flexion.

L'asymétrie en ce qui concerne l'épaisseur peut avoir une influence sur les propriétés de flexion, y

compris sur la température de fléchissement sous charge (voir Annexe A).
5.2 Moulage par injection des éprouvettes

Les éprouvettes doivent être moulées par injection selon les spécifications données dans l’ISO 294-1,

l'ISO 294-2, l’ISO 294-3, l’ISO 294-5 ou l’ISO 10724-1, comme il convient, et dans les conditions définies

dans la Norme internationale pertinente pour le matériau soumis à l'examen ou, si cette norme n'existe

pas, selon les recommandations du fabricant du matériau ou selon accord entre les parties intéressées.

© ISO 2018 – Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 20753:2018(F)
5.3 Moulage par compression des éprouvettes

Les éprouvettes doivent être moulées par compression selon les spécifications données dans l’ISO 293

ou l’ISO 295, comme il convient, et dans les conditions définies dans la Norme internationale pertinente

pour le matériau soumis à l'examen ou, si cette norme n'existe pas, selon les recommandations du

fabricant du matériau ou selon accord entre les parties intéressées.
5.4 Préparation des éprouvettes par usinage

5.4.1 La préparation des éprouvettes par usinage doit être réalisée selon les spécifications données

dans l'ISO 2818 ou selon accord entre les parties intéressées, en utilisant des feuilles moulées par

injection ou par compression ou des articles façonnés traités de façon adéquate.

5.4.2 Les barreaux ayant une largeur de 10 mm doivent être découpés symétriquement dans la section

parallèle centrale d'une éprouvette de type A1 ou de type A2.

La surface de la section parallèle centrale des éprouvettes doit rester telle que moulée:

— La largeur des sections usinées de l'éprouvette ne doit pas être inférieure à celle de la section

parallèle centrale, mais ne doit p
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
