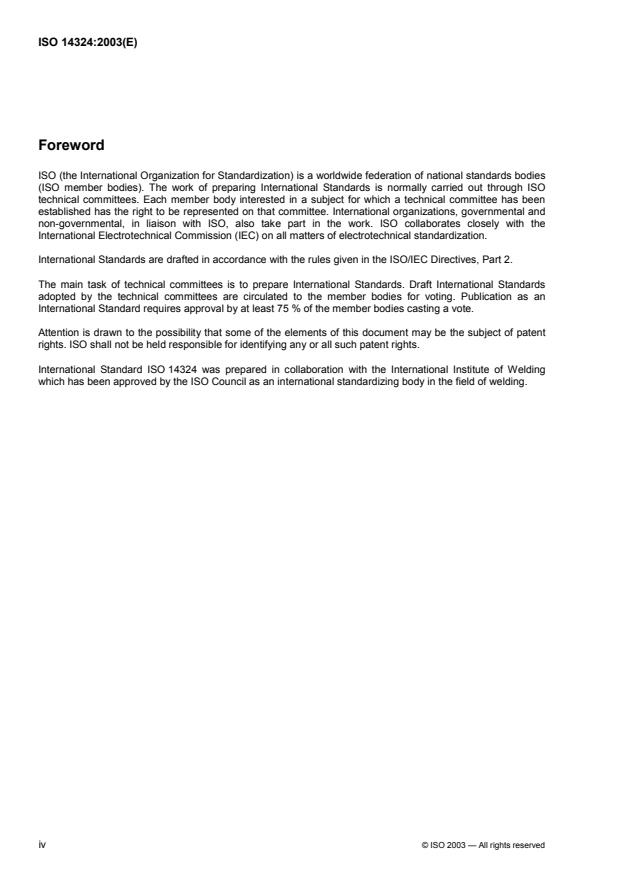

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
International Standard ISO 14324 was prepared in collaboration with the International Institute of Welding
which has been approved by the ISO Council as an international standardizing body in the field of welding.
iv © ISO 2003 — All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 14324:2003(E)
Resistance spot welding — Destructive tests of welds —
Method for the fatigue testing of spot welded joints
1 Scope
This International Standard specifies test specimens and procedures for fatigue testing spot welds, at ambient
conditions, under repeated tensile loading to produce either shear or cross-tension loading of the spot weld, in
steel of sheet thicknesses of 0,5 mm to 6 mm. The test results are not, in general, directly applicable to the
fatigue behaviour of a spot-welded component or structure. This procedure can be used for other materials
provided proper test conditions (e.g., heating) have been determined.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 669, Resistance welding — Resistance welding equipment — Mechanical and electrical requirements
ISO 14271, Vickers hardness testing of resistance spot, projection and seam welds (low load and
microhardness)
ISO 14272, Specimen dimensions and procedure for cross tension testing resistance spot and embossed
projection welds
ISO 14273, Specimen dimensions and procedure for shear testing resistance spot, seam and embossed
projection welds
ISO 14329, Resistance welding — Destructive tests of welds — Failure types and geometric measurements
for resistance spot, seam and projection welds
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
cross-tension fatigue test
fatigue test that entails the application of a repeated tensile load to the cross-tension fatigue test specimen
mounted between the jaws of the fatigue-testing machine
3.2
endurance limit
maximum load range at which the test specimen can endure a designated number of load cycles without
failing
3.3
fatigue life
N
number of cycles that can be applied at a specified load before failure occurs
© ISO 2003 — All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 14324:2003(E)
3.4
1)
fatigue limit
maximum load range at which the test specimen can endure an infinite number of load cycles
3.5
1)
L-N curve
curve drawn by plotting the load range as ordinate and the fatigue life (or fatigue endurance if the test is
terminated before failure) as abscissa, also called the load range-number of load cycles curve
NOTE It is normal practice to use logarithmic axes.
3.6
load amplitude
L
a
half of the load range
L = 0,5∆L
a
3.7
load ratio
R
minimum load divided by the maximum load
R = L /L
min max
3.8
load range
∆L
difference between the maximum and minimum loads
∆L = L − L
max min
3.9
maximum load
L
max
highest algebraic value of the repeated load
3.10
mean load
L
m
average of the maximum and minimum loads
L = 0,5(L + L )
m max min
3.11
minimum load
L
min
lowest algebraic value of the repeated load
3.12
repeated load
L
load varying simply and periodically between constant maximum and minimum values
1) Since test results are usually scattered, it may be necessary to establish the L-N curve and the fatigue limit using
statistics.
2 © ISO 2003 — All rights reserved
---------------------- Page: 6 ----------------------
ISO 14324:2003(E)
3.13
shear fatigue test
fatigue test that entails the application of a repeated tensile load (hereafter called the load) to the shear fatigue
test specimen mounted between clamping jaws of the fatigue-testing machine
3.14
test sheets
metal sheets for spot welding
3.15
test specimen
spot welded test sheets
4 Test specimens
4.1 Shape and dimensions
4.1.1 Shear fatigue test
Specimen width b, overlap a, and free length between clamps l of the test plates and test specimen used in
f
the shear fatigue test shall be as shown in Figure 1 and Table 1.
...
