ISO 14679:1997

Adhesives - Measurement of adhesion characteristics by a three-point bending method

This International Standard specifies a test method to determine the ability of a cured adhesive (if necessary with a primer) to adhere to a substrate with a certain surface finish, or which has been subjected to a specific surface preparation, using the "three-point bending method". This standard is only applicable to quality assurance and only to substrates which are rigid or resistant enough to bending, such as steel or aluminium alloys. For other substrates, the thickness is adjusted to the modulus of elasticity or a suitable stiffener is used. The adhesive is allowed to cure without the application of pressure in order to obtain the thickness needed to provide sufficient rigidity, otherwise a bonded reinforcing piece of the same material and the same thickness as the substrate is substituted for the block of adhesive. This test method is not suitable for film adhesives.

Adhésifs — Détermination des caractéristiques d'adhésion par une méthode de flexion à trois points

La présente Norme internationale prescrit une méthode d'essai dite «de flexion à trois points» pour déterminer l'aptitude d'un adhésif durci (polymérisé) à adhérer sur un substrat (éventuellement recouvert d'un primaire) qui a subi un traitement de surface spécifique ou possède un certain état de surface. La méthode est utilisée uniquement dans le cadre de l'assurance qualité pour des substrats suffisamment rigides et résistants à la flexion comme l'acier ou les alliages d'aluminium. Pour les autres types de substrats, l'épaisseur doit être ajustée sur le module d'élasticité; il est également possible d'utiliser un raidisseur approprié. L'adhésif doit être polymérisable (durci) sans pression afin d'obtenir l'épaisseur nécessaire pour apporter une rigidité suffisante; dans le cas contraire, une pièce de renfort collée, du même type et de même épaisseur que le substrat, peut remplacer le bloc d'adhésif. La méthode ne convient pas aux adhésifs en film.

General Information

• Status: Published
• Publication Date: 27-Aug-1997
• ICS: 83.180 - Adhesives
• Technical Committee: ISO/TC 61/SC 11 - Products
• Drafting Committee: ISO/TC 61/SC 11/WG 5 - Polymeric adhesives
• Current Stage: 9093 - International Standard confirmed
• Start Date: 04-Dec-2023
• Completion Date: 13-Dec-2025

Relations

• Consolidated By: ISO/TR 22648:2007 - Footwear - Performance requirements for components for footwear - Stiffeners and toepuffs
• Effective Date: 06-Jun-2022

Overview

ISO 14679:1997 specifies a laboratory test method for measuring the adhesion characteristics of cured adhesives (with or without primer) using a three‑point bending method. The method evaluates the adhesive/substrate interfacial performance by molding a rectangular block of adhesive onto a rigid substrate (typically steel or aluminium alloys), bending the specimen, and recording the force‑displacement (force‑deformation) curve to determine initiation of fracture. This standard is intended for quality assurance and is not suitable for film adhesives or substrates that cannot be made sufficiently rigid without stiffening.

Key topics and requirements

• Test principle: A substrate with a central adhesive block is loaded in three‑point bending; the force‑displacement curve yields maximum force (Pmax), maximum deformation (dmax), and compliance (slope) at fracture initiation in the interfacial zone.
• Specimen dimensions: Typical substrate size (50 × 10 × e mm) and adhesive block (25 × 5 × 4 mm); substrate thickness e adjusted to material elasticity or stiffened as required.
• Apparatus: Specimen preparation device (lower plate, silicone mould, securing plate), syringe to dispense 0.5 cm3 adhesive per cell, bending test rack (support bars 6 mm diameter, 33 mm span; load bar 12 mm diameter) and measurement equipment with deformation resolution ~0.001 mm and force accuracy ~1%.
• Test conditions: Specimen preparation and testing at 23 °C ±2 °C and 50 % ±5 % relative humidity; condition specimens at these conditions for a minimum of 24 h before testing. Cure adhesives per supplier instructions.
• Procedure and data: Record full force‑displacement curves, note fracture propagation, extract compliance, Pmax, dmax, and the area between bonded and unbonded substrate curves. Test at least six specimens and include an unbonded substrate control.
• Limitations: Applicable only to rigid substrates or those stiffened to resist bending; not suitable for film adhesives. Fracture originating within the adhesive block indicates cohesive failure and does not directly measure adhesive interfacial strength.

Applications and users

ISO 14679 is used for quality assurance and comparative adhesion testing by:

• Adhesive manufacturers for product verification and batch testing
• Materials and test laboratories validating metal bonding processes
• R&D and formulation teams assessing primer and surface‑preparation effects
• Industries relying on metal bonding (aerospace, automotive, general metal fabrication) where rigid substrates (steel, aluminium) are common

The method helps evaluate the effectiveness of surface preparation, primers and curing regimes in producing robust adhesive bonds to rigid substrates.

Related standards

• ISO 4588 - Surface preparation of metals for adhesives
• ISO 13895 - Surface preparation of plastics
• ISO 9142 - Laboratory ageing conditions for bonded joints
• ISO 10365 - Designation of main failure patterns
• ISO 286‑1 - Limits and fits (tolerances)

Keywords: ISO 14679, three‑point bending method, adhesion testing, adhesives, adhesion characteristics, force‑displacement curve, interfacial zone, quality assurance.

Standards Content (Sample)

INTERNATIONAL IS0
STANDARD 14679
First edition
1997-09-l 5
Adhesives - Measurement of adhesion
characteristics by a three-point bending
method
Adhkifs - D&termination des caractkistiques d ’adhesion par une
m6thode de flexion & trois points
Reference number
IS0 14679: 1997(E)
IS0 14679:1997(E)

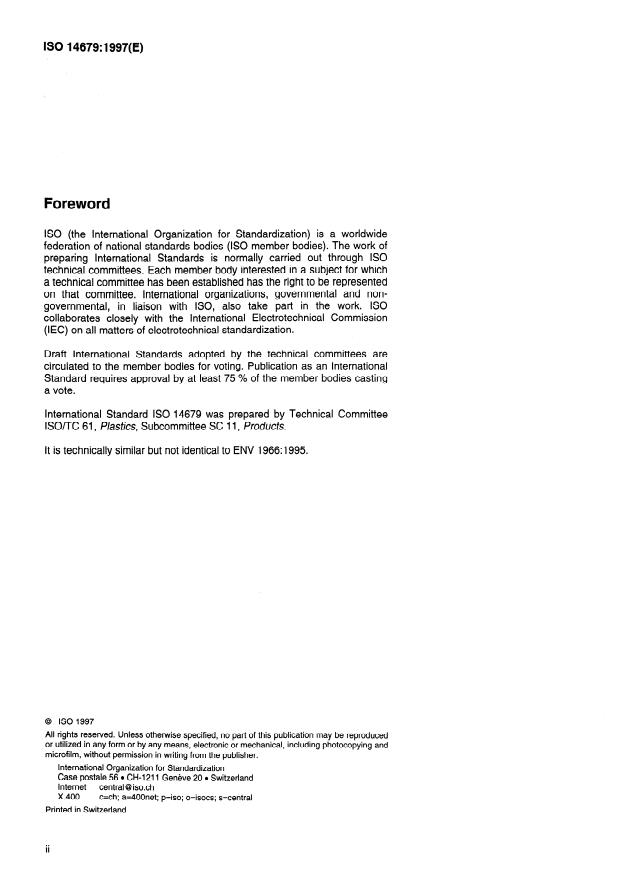

Foreword
IS0 (the international Organization for Standardization) is a worldwide
federation of national standards bodies (IS0 member bodies). The work of
preparing International Standards is normally carried out through IS0
technical committees. Each member body interested in a subject for which
a technical committee has been established has the right to be represented
on that committee. International organizations, governmental and non-
governmental, in liaison with ISO, also take part in the work. IS0
collaborates closely with the International Electrotechnical Commission
(IEC) on all matters of electrotechnical standardization.
Draft International Standards adopted by the technical committees are
circulated to the member bodies for voting. Publication as an International
Standard requires approval by at least 75 % of the member bodies casting
a vote.
International Standard IS0 14679 was prepared by Technical Committee
ISO/TC 61, Plastics, Subcommittee SC 11, Products.
It is technically similar but not identical to ENV 1966:1995.
0 IS0 1997
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced
or utilized in any form or by any means, electronic or mechanical, including photocopying and
microfilm, without permission in writing from the publisher.
International Organization for Standardization
Case postale 56 l CH-1211 Geneve 20 l Switzerland
Internet central @ iso.ch
x.400 c=ch; a=400net; p=iso; o=isocs; s=central
Printed in Switzerland
ii
INTERNATIONAL STANDARD @ IS0 IS0 14679:1997(E)
Adhesives - Measurement of adhesion characteristics
by a three-point bending method
1 Scope
This International Standard specifies a test method to determine the ability of a cured adhesive (if
necessary with a primer) to adhere to a substrate with a certain surface finish, or which has been
subjected to a specific surface preparation, using the “three-point bending method ”.
This standard is only applicable to quality assurance and only to substrates which are rigid or
resistant enough to bending, such as steel or aluminium alloys. For other substrates, the thickness
is adjusted to the modulus of elasticity or a suitable stiffener is used.
The adhesive is allowed to cure without the application of pressure in order to obtain the
thickness needed to provide sufficient rigidity, otherwise a bonded reinforcing piece of the same
material and the same thickness as the substrate is substituted for the block of adhesive.
This test method is not suitable for film adhesives.
2 Normative references
The following standards contain provisions which, through reference in this text, constitute
provisions of this International Standard. At the time of publication, the editions indicated were
valid. All standards are subject to revision, and parties to agreements based on this International
Standard are encouraged to investigate the possibility of applying the most recent editions of the
standards indicated below. Members of IEC and IS0 maintain registers of currently valid
International Standards.
IS0 286-I : 1988, IS0 system of limits and fits - Part 1: Bases of tolerances, deviations and fits.
IS0 4588: 1995, Adhesives - Guidelines for the sueace preparation of metals.
IS0 9142: 1990, Adhesives - Guide to the selection of standard laboratory ageing conditions for
testing bonded joints.
0 IS0
IS0 14679:1997(E)
IS0 10365: 1992, Adhesives - Designation of main failure patterns.
IS0 13895: 1996, Adhesives - Guidelines for the sueace preparation of plastics.

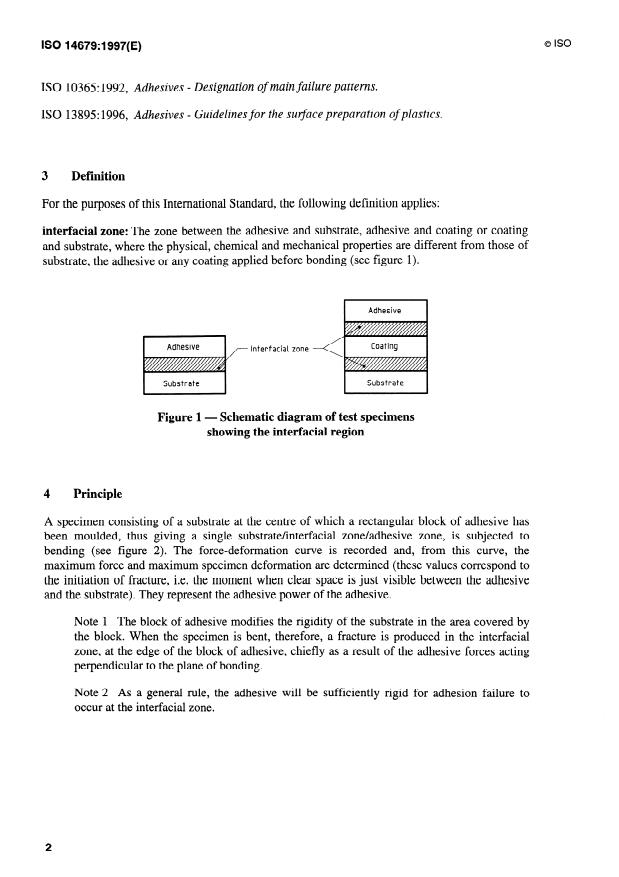

3 Definition
For the purposes of this International Standard, the following definition applies:
interfacial zone: The zone between the adhesive and substrate, adhesive and coating or coating
and substrate, where the physical, chemical and mechanical properties are different from those of
substrate, the adhesive or any coating applied before bonding (see figure 1).
Interfacial zone
Schematic diagram of test specimens
Figure l-
showing the interfacial region
4 Principle
A specimen consisting of a substrate at the centre of which a rectangular block of adhesive has
been moulded, thus giving a single substrate/interfacial zone/adhesive zone, is subjected to
bending (see figure 2). The force-deformation curve is recorded and, from this curve, the
maximum force and maximum specimen deformation are determined (these values correspond to
the initiation of fracture, i.e. the moment when clear space is just visible between the adhesive
and the substrate). They represent the adhesive power of the adhesive.
Note 1 The block of adhesive modifies the rigidity of the substrate in the area covered by
the block. When the specimen is bent, therefore, a fracture is produced in the interfacial
zone, at the edge of the block of adhesive, chiefly as a result of the adhesive forces acting
perpendicular to the plane of bonding.
Note 2 As a general rule, the adhesive will be sufficiently rigid for adhesion failure to
occur at the interfacial zone.
0 IS0 IS0 14679: 1997(E)
P
E
t
c) No failure owing to excessive rigidity or
a) Specimen before loading
inadequate strength of the substrate
b) Failure in the interfacial zone during the test d) No failure owing to inadequate rigidity of the adhesive
P = Force
d = Deformation
Figure 2 - Principle of the test
Apparatus
5.1 Specimen preparation device (see figure 3), consisting of the following three elements:
- located underneath, an aluminium alloy plate (see figure 4) with substrate seatings positioned
at regular intervals;
- in the centre, a silicone rubber mould (see figure 5) containing adhesive-moulding cells, of
dimensions equal to those required for the blocks of adhesive, above the substrate seatings and
obtained from a negative mould;
- on top, an aluminium alloy securing plate (see figure 6), with cutouts above the cells to allow
them to be filled.
The whole assembly is held together by bolting the lower plate to the securing plate, thus
ensuring that the silicone rubber mould fits tightly against the lengths of substrate.
5.2 Syringe, graduated in UlOOths of a cubic centimetre, or some other suitable device capable
of placing a constant amount of adhesive in each cell.
Bending machine, capable of fracturing the specimen at between 10% and 80% of the
5.3
full-scale reading of the force-indicating instrument. The rate of displacement of the moving
head shall be 0,5 mm/min -I=/- 0,001 mrn/ ‘min.
0 IS0
IS0 14679: 1997(E)
Key
1 Securing bolts (20) 4 Substrates
2 Securing plate 5 Lower plate
3 Adhesive 6 Silicone rubber mould
Figure 3 - Specimen preparation device
0 is0
IS0 14679: 1997(E)
Dimensions in millimetres
-
-6.61= 8 ’6 21'01 8'6
8 ’6 1'01 8'6
2'01
6 ’61
F
e
~
~
.
--
m
r
i
+
.
--K
cl
C
Lr
-zc
a0 l
--
--
Gi -- --
&’ &
r A-
-4 i -A
-
-+--J-
-YE
cv
d
In
- A-
aD
s
r
-
--r
(u
en
I
- --i
I
m
o\‘
T
I
-
I
Standard tolerance grade 7 (IT7) as defined in IS0 286- 1.
Figure 4
- Lower plate
0 IS0
IS0 14679: 1997(E)
Dimensions in millimetres
5 ’2181
ho
f
I
I
-
-+
----
t f
Ln
d
...

NORME ISO
INTERNATIONALE 14679
Première édition
1997-09-l 5
Adhésifs - Détermination des
caractéristiques d’adhésion par
une méthode de flexion à trois points
Adhesives - Measurement of adhesion characteristics by a three-point
bending method
Numéro de référence
ISO 14679: 1997(F)
ISO 14679: 1997(F)

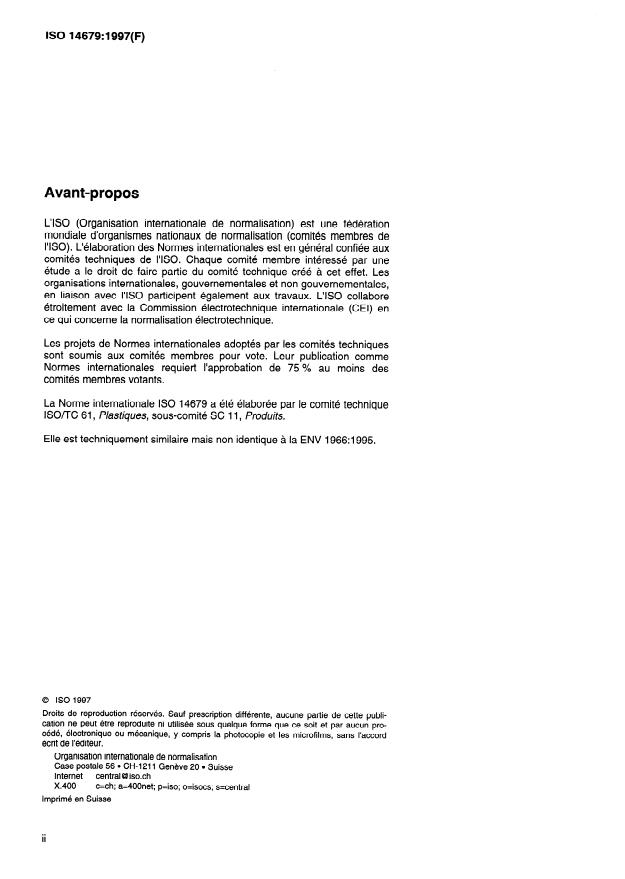

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec I’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 14679 a été élaborée par le comité technique
ISOTTC 61, Plastiques, sous-comité SC 11, Produits.
Elle est techniquement similaire mais non identique à la ENV 1966:1995.
0 ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Genève 20 l Suisse
central @ iso.ch
Internet
x.400 c=ch; a=4OOnet; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
ISO 14679: 1997(F)
NORME INTERNATIONALE @ ISO
Adhésifs - Détermination des caractéristiques
d’adhésion par une méthode de flexion à trois points

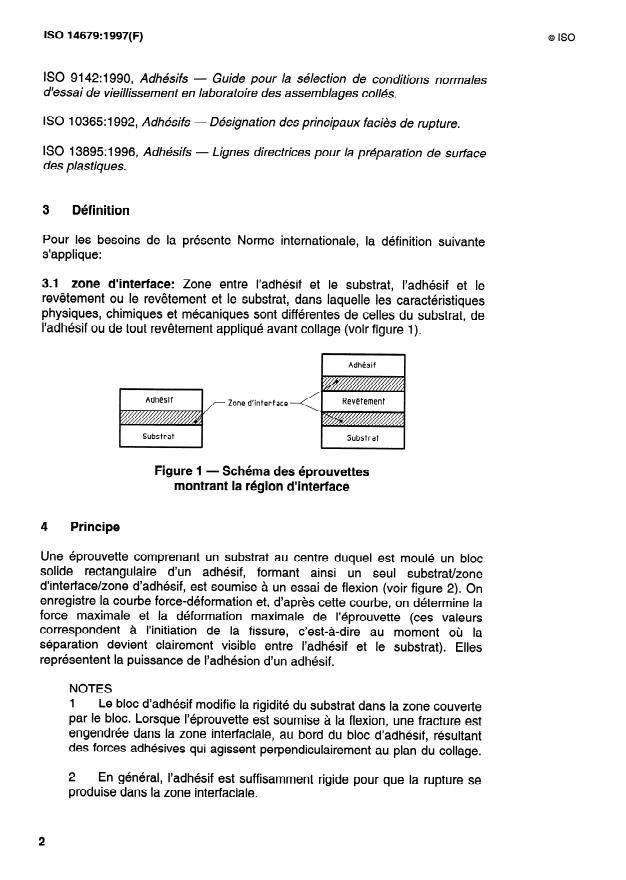

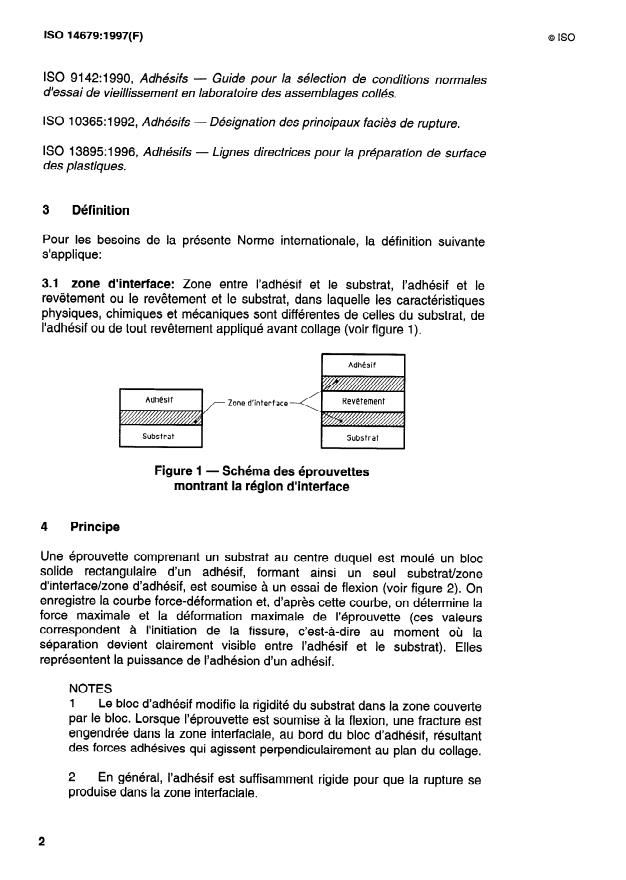

1 Domaine d’application
La présente Norme internationale prescrit une méthode d’essai dite «de flexion
à trois points» pour déterminer l’aptitude d’un adhésif durci (polymérisé) à
adhérer sur un substrat (éventuellement recouvert d’un primaire) qui a subi un
traitement de surface spécifique ou possède un certain état de surface.
La méthode est utilisée uniquement dans le cadre de l’assurance qualité pour
des substrats suffisamment rigides et résistants à la flexion comme l’acier ou
les alliages d’aluminium. Pour les autres types de substrats, l’épaisseur doit
être ajustée sur le module d’élasticité; il est également possible d’utiliser un
raidisseur approprié.
L’adhésif doit être polymérisable (durci) sans pression afin d’obtenir l’épaisseur
nécessaire pour apporter une rigidité suffisante; dans le cas contraire, une
pièce de renfort collée, du même type et de même épaisseur que le substrat,
peut remplacer le bloc d’adhésif.
La méthode ne convient pas aux adhésifs en film.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la
référence qui en est faite, constituent des dispositions valables pour la présente
Norme internationale. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes
des accords fondés sur la présente Norme internationale sont invitées à
rechercher la possibilité d’appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO possèdent le registre
des Normes internationales en vigueur à un moment donné.
ISO 286-l: 1988, Système /SO de tolérances et d’ajustements - Partie 1: Base
de tolérances, écarts et ajustements.
ISO 4588: 1995, Adhésifs - Lignes directrices pour la préparation de surface
des métaux.
0 ISO
BO 14679: 1997(F)
- Guide pour la sélection de conditions normales
ISO 9142: 1990, Adhésifs
d’essai de vieillissement en laboratoire des assemblages collés.
- Désignation des principaux faciès de rupture.
ISO 10365: 1992, Adhésifs
- Lignes directrices pour la préparation de surface
ISO 13895:1996, Adhésifs
des plastiques.
3 Définition
Pour les besoins de la présente Norme internationale, la définition suivante
s’applique:
3.1 zone d’interface: Zone entre l’adhésif et le substrat, l’adhésif et le
revêtement ou le revêtement et le substrat, dans laquelle les caractéristiques
physiques, chimiques et mécaniques sont différentes de celles du substrat, de
l’adhésif ou de tout revêtement appliqué avant collage (voir figure 1).
Zone d'interface
Figure 1 - Schéma des éprouvettes
montrant la région d’interface
4 Principe
Une éprouvette comprenant un substrat au centre duquel est moulé un bloc
solide rectangulaire d’un adhésif, formant ainsi un seul substrat/zone
d’interface/zone d’adhésif, est soumise à un essai de flexion (voir figure 2). On
enregistre la courbe force-déformation et, d’après cette courbe, on détermine la
force maximale et la déformation maximale de l’éprouvette (ces valeurs
correspondent à l’initiation de la fissure, c’est-à-dire au moment où la
séparation devient clairement visible entre l’adhésif et le substrat). Elles
représentent la puissance de l’adhésion d’un adhésif.
NOTES
1 Le bloc d’adhésif modifie la rigidité du substrat dans la zone couverte
par le bloc. Lorsque l’éprouvette est soumise à la flexion, une fracture est
engendrée dans la zone inter-faciale, au bord du bloc d’adhésif, résultant
des forces adhésives qui agissent perpendiculairement au plan du collage.
2 En général, l’adhésif est suffisamment rigide pour que la rupture se
produise dans la zone inter-faciale.

0 os0 ISO 14679: 1997(F)
a) Éprouvette avant l’effort cl Aucune rupture en raison de la rigidité excessive
ou de la résistance inadaptée du substrat
b) Rupture dans la zone d’interface pendant l’essai d) Aucune rupture en raison de la rlgldit6 inadaptge de l’adhkif
P = Force
d = Déformation
Figure 2 - Principe de l’essai
5 Appareillage
5.1 Dispositif de préparation des éprouvettes (voir figure 3), constitué des
trois éléments suivants:
- dans la partie inférieure, une plaque en alliage d’aluminium (voir figure 4)
avec des logements dans le substrat disposés à intervalles réguliers;
- au centre, un moule en caoutchouc silicone (voir figure 5) constitué de
cellules de moulage d’adhésif, avec des dimensions égales à celles
nécessaires pour les blocs d’adhésif, disposées face aux logements sur le
substrat et obtenues à partir du moule négatif;
- dans la partie supérieure, une plaque de fixation en alliage d’aluminium (voir
figure 6) avec des découpes faisant face aux cellules de manière à leur
permettre d’être remplies.
L’assemblage complet est maintenu par vissage de la plaque inférieure sur la
plaque de fixation, ce qui permet également au moule de caoutchouc silicone
d’épouser étroitement la forme du substrat.
5.2 Seringue, graduée au centième de centimètre cube, ou tout autre
dispositif approprié pour déposer une quantité constante d’adhésif dans chaque
cellule.
0 ISO
ISO 14679: 1997(F)
Légende
Substrats
1 Fixation (20 boulons) 4
2 Plaque de fixation 5 Plaque inférieure
3 Adhésif 6 Moule en caoutchouc silicone
Figure 3 - Dispositif de préparation des éprouvettes
0 os0
ISO 14679: 1997(F)
Dimensions en millimètres
8'6 8'6 1'01 8'6
3(
_-
b 4
i i
-- -_ --
elF CL dF 4
i i i i
/I ih
--L
q-
t
IL
--(--J-
I l(
I
I
I I I
I I I
-- -- -- --
A-1
+p
i i T T- +r
i
----k--J--
I
--t-r-
I
I ’ I
I I I
-- -- --
&’
&-
-- -9 +? -9
/
c
F-a c
SP7 sz9 5’23
Tolérance générale qualité 7 (IT7) selon I’ISO 286-l
Figure 4 - Plaque inférieure
ISO 14679: 1997(F)
0 ISO
Dimensions en millimètres
S’ZLZ
C
S’ZBL
0 c
S’Z8
t
+I
N
;
+-
Ln
. Ez’
w
g «
Ki
0 Il Il 0
1 11 0
VI
N
m
(-j- +
$ -+
1 I
I
I I
I
I I il I
...

NORME ISO
INTERNATIONALE 14679
Première édition
1997-09-l 5
Adhésifs - Détermination des
caractéristiques d’adhésion par
une méthode de flexion à trois points
Adhesives - Measurement of adhesion characteristics by a three-point
bending method
Numéro de référence
ISO 14679: 1997(F)
ISO 14679: 1997(F)
Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernementales,
en liaison avec I’ISO participent également aux travaux. L’ISO collabore
étroitement avec la Commission électrotechnique internationale (CEI) en
ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des
comités membres votants.
La Norme internationale ISO 14679 a été élaborée par le comité technique
ISOTTC 61, Plastiques, sous-comité SC 11, Produits.
Elle est techniquement similaire mais non identique à la ENV 1966:1995.
0 ISO 1997
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case postale 56 l CH-121 1 Genève 20 l Suisse
central @ iso.ch
Internet
x.400 c=ch; a=4OOnet; p=iso; o=isocs; s=central
Imprimé en Suisse
ii
ISO 14679: 1997(F)
NORME INTERNATIONALE @ ISO
Adhésifs - Détermination des caractéristiques
d’adhésion par une méthode de flexion à trois points
1 Domaine d’application
La présente Norme internationale prescrit une méthode d’essai dite «de flexion
à trois points» pour déterminer l’aptitude d’un adhésif durci (polymérisé) à
adhérer sur un substrat (éventuellement recouvert d’un primaire) qui a subi un
traitement de surface spécifique ou possède un certain état de surface.
La méthode est utilisée uniquement dans le cadre de l’assurance qualité pour
des substrats suffisamment rigides et résistants à la flexion comme l’acier ou
les alliages d’aluminium. Pour les autres types de substrats, l’épaisseur doit
être ajustée sur le module d’élasticité; il est également possible d’utiliser un
raidisseur approprié.
L’adhésif doit être polymérisable (durci) sans pression afin d’obtenir l’épaisseur
nécessaire pour apporter une rigidité suffisante; dans le cas contraire, une
pièce de renfort collée, du même type et de même épaisseur que le substrat,
peut remplacer le bloc d’adhésif.
La méthode ne convient pas aux adhésifs en film.
2 Références normatives
Les normes suivantes contiennent des dispositions qui, par suite de la
référence qui en est faite, constituent des dispositions valables pour la présente
Norme internationale. Au moment de la publication, les éditions indiquées
étaient en vigueur. Toute norme est sujette à révision et les parties prenantes
des accords fondés sur la présente Norme internationale sont invitées à
rechercher la possibilité d’appliquer les éditions les plus récentes des normes
indiquées ci-après. Les membres de la CEI et de I’ISO possèdent le registre
des Normes internationales en vigueur à un moment donné.
ISO 286-l: 1988, Système /SO de tolérances et d’ajustements - Partie 1: Base
de tolérances, écarts et ajustements.
ISO 4588: 1995, Adhésifs - Lignes directrices pour la préparation de surface
des métaux.
0 ISO
BO 14679: 1997(F)
- Guide pour la sélection de conditions normales
ISO 9142: 1990, Adhésifs
d’essai de vieillissement en laboratoire des assemblages collés.
- Désignation des principaux faciès de rupture.
ISO 10365: 1992, Adhésifs
- Lignes directrices pour la préparation de surface
ISO 13895:1996, Adhésifs
des plastiques.
3 Définition
Pour les besoins de la présente Norme internationale, la définition suivante
s’applique:
3.1 zone d’interface: Zone entre l’adhésif et le substrat, l’adhésif et le
revêtement ou le revêtement et le substrat, dans laquelle les caractéristiques
physiques, chimiques et mécaniques sont différentes de celles du substrat, de
l’adhésif ou de tout revêtement appliqué avant collage (voir figure 1).
Zone d'interface
Figure 1 - Schéma des éprouvettes
montrant la région d’interface
4 Principe
Une éprouvette comprenant un substrat au centre duquel est moulé un bloc
solide rectangulaire d’un adhésif, formant ainsi un seul substrat/zone
d’interface/zone d’adhésif, est soumise à un essai de flexion (voir figure 2). On
enregistre la courbe force-déformation et, d’après cette courbe, on détermine la
force maximale et la déformation maximale de l’éprouvette (ces valeurs
correspondent à l’initiation de la fissure, c’est-à-dire au moment où la
séparation devient clairement visible entre l’adhésif et le substrat). Elles
représentent la puissance de l’adhésion d’un adhésif.
NOTES
1 Le bloc d’adhésif modifie la rigidité du substrat dans la zone couverte
par le bloc. Lorsque l’éprouvette est soumise à la flexion, une fracture est
engendrée dans la zone inter-faciale, au bord du bloc d’adhésif, résultant
des forces adhésives qui agissent perpendiculairement au plan du collage.
2 En général, l’adhésif est suffisamment rigide pour que la rupture se
produise dans la zone inter-faciale.

0 os0 ISO 14679: 1997(F)
a) Éprouvette avant l’effort cl Aucune rupture en raison de la rigidité excessive
ou de la résistance inadaptée du substrat
b) Rupture dans la zone d’interface pendant l’essai d) Aucune rupture en raison de la rlgldit6 inadaptge de l’adhkif
P = Force
d = Déformation
Figure 2 - Principe de l’essai
5 Appareillage
5.1 Dispositif de préparation des éprouvettes (voir figure 3), constitué des
trois éléments suivants:
- dans la partie inférieure, une plaque en alliage d’aluminium (voir figure 4)
avec des logements dans le substrat disposés à intervalles réguliers;
- au centre, un moule en caoutchouc silicone (voir figure 5) constitué de
cellules de moulage d’adhésif, avec des dimensions égales à celles
nécessaires pour les blocs d’adhésif, disposées face aux logements sur le
substrat et obtenues à partir du moule négatif;
- dans la partie supérieure, une plaque de fixation en alliage d’aluminium (voir
figure 6) avec des découpes faisant face aux cellules de manière à leur
permettre d’être remplies.
L’assemblage complet est maintenu par vissage de la plaque inférieure sur la
plaque de fixation, ce qui permet également au moule de caoutchouc silicone
d’épouser étroitement la forme du substrat.
5.2 Seringue, graduée au centième de centimètre cube, ou tout autre
dispositif approprié pour déposer une quantité constante d’adhésif dans chaque
cellule.
0 ISO
ISO 14679: 1997(F)
Légende
Substrats
1 Fixation (20 boulons) 4
2 Plaque de fixation 5 Plaque inférieure
3 Adhésif 6 Moule en caoutchouc silicone
Figure 3 - Dispositif de préparation des éprouvettes
0 os0
ISO 14679: 1997(F)
Dimensions en millimètres
8'6 8'6 1'01 8'6
3(
_-
b 4
i i
-- -_ --
elF CL dF 4
i i i i
/I ih
--L
q-
t
IL
--(--J-
I l(
I
I
I I I
I I I
-- -- -- --
A-1
+p
i i T T- +r
i
----k--J--
I
--t-r-
I
I ’ I
I I I
-- -- --
&’
&-
-- -9 +? -9
/
c
F-a c
SP7 sz9 5’23
Tolérance générale qualité 7 (IT7) selon I’ISO 286-l
Figure 4 - Plaque inférieure
ISO 14679: 1997(F)
0 ISO
Dimensions en millimètres
S’ZLZ
C
S’ZBL
0 c
S’Z8
t
+I
N
;
+-
Ln
. Ez’
w
g «
Ki
0 Il Il 0
1 11 0
VI
N
m
(-j- +
$ -+
1 I
I
I I
I
I I il I
...
