ISO 945-1:2019

Microstructure of cast irons — Part 1: Graphite classification by visual analysis

This document specifies a method of classifying the microstructure of graphite in cast irons by comparative visual analysis. The purpose of this document is to provide information about the method of graphite classification. It is not intended to give information on the suitability of cast-iron types and grades for any particular application. The particular material grades are specified mainly by mechanical properties and, in the case of austenitic and abrasion resistant cast irons, by their chemical composition. The interpretation of graphite form and size does not allow a statistically valid statement on the fulfilment of the requirements specified in the relevant material standard.

Microstructure des fontes — Partie 1: Classification du graphite par analyse visuelle

Le présent document spécifie une méthode de classification de la microstructure du graphite dans les fontes par analyse visuelle comparative. L'objectif du présent document est d'apporter des informations sur la méthode de classification du graphite. Il n'est pas destiné à donner des informations sur l'aptitude des types et des nuances de fonte, pour une application particulière. Les nuances particulières des matériaux sont spécifiées principalement par des propriétés mécaniques et, dans le cas des fontes austénitiques et des fontes résistant à l'usure par abrasion, par leur composition chimique. L'interprétation de la forme et de la taille du graphite ne permet pas de prévoir de manière statistiquement valable que les exigences spécifiées dans la norme de matériau concernée seront satisfaites.

General Information

• Status: Published
• Publication Date: 23-Jun-2019
• ICS: 77.080.10 - Irons
• Technical Committee: ISO/TC 25 - Cast irons and pig irons
• Drafting Committee: ISO/TC 25 - Cast irons and pig irons
• Current Stage: 6060 - International Standard published
• Due Date: 14-Jun-2020
• Completion Date: 24-Jun-2019

Relations

• Revises: ISO 945-1:2017 - Microstructure of cast irons — Part 1: Graphite classification by visual analysis
• Effective Date: 23-Apr-2020

Standards Content (Sample)

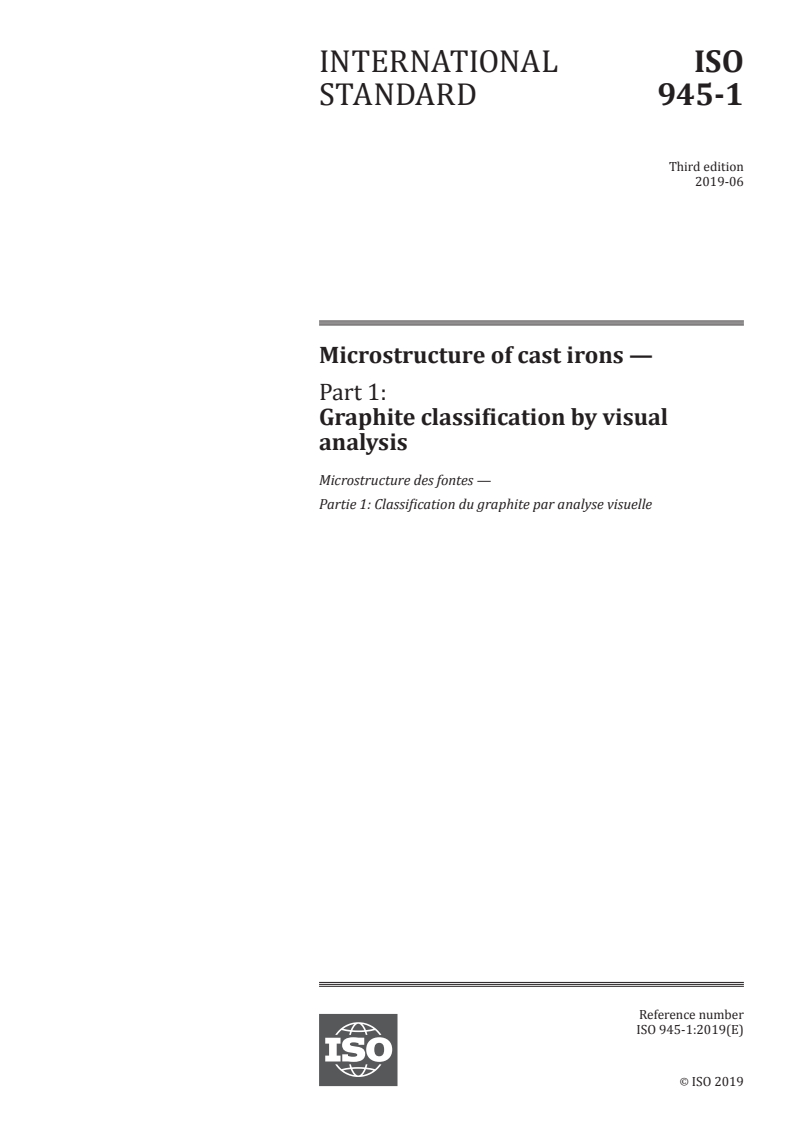

INTERNATIONAL ISO
STANDARD 945-1
Third edition
2019-06
Microstructure of cast irons —
Part 1:
Graphite classification by visual
analysis
Microstructure des fontes —
Partie 1: Classification du graphite par analyse visuelle
Reference number
ISO 945-1:2019(E)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO 945-1:2019(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2019
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Fax: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2019 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 945-1:2019(E)

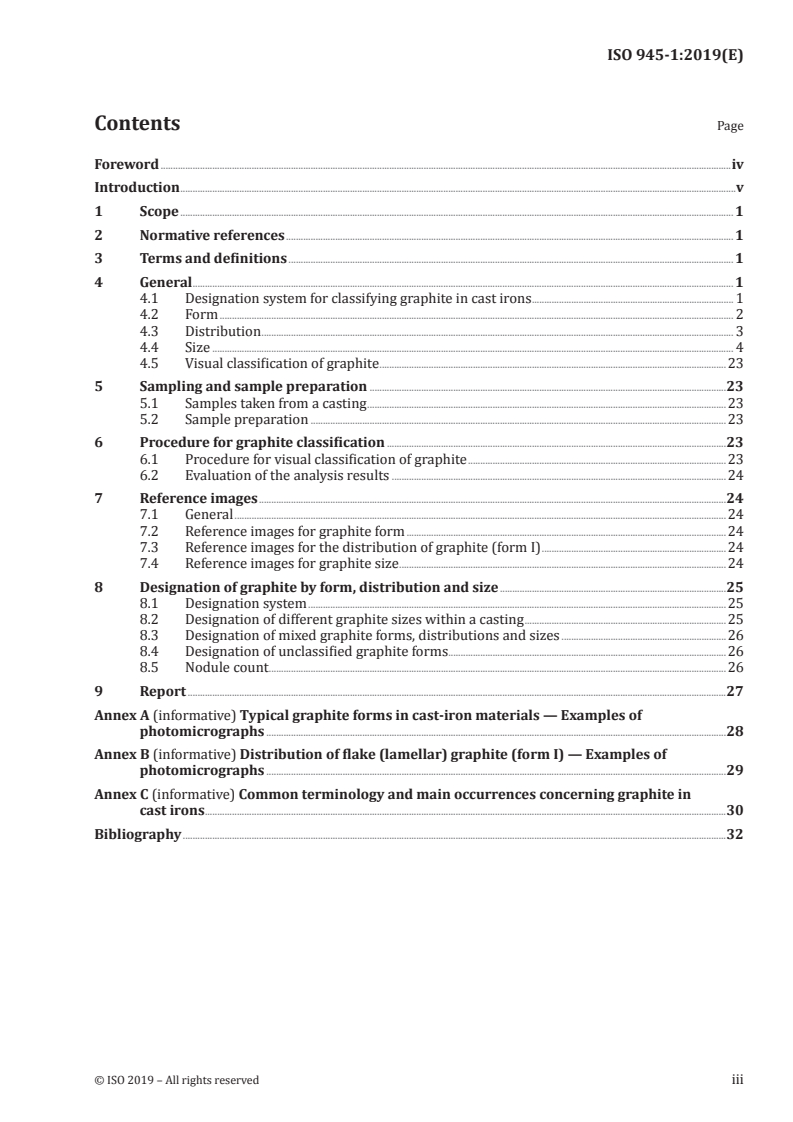

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 General . 1
4.1 Designation system for classifying graphite in cast irons . 1
4.2 Form . 2
4.3 Distribution . 3
4.4 Size . 4
4.5 Visual classification of graphite .23
5 Sampling and sample preparation .23
5.1 Samples taken from a casting .23
5.2 Sample preparation .23
6 Procedure for graphite classification .23
6.1 Procedure for visual classification of graphite .23
6.2 Evaluation of the analysis results .24
7 Reference images .24
7.1 General .24
7.2 Reference images for graphite form .24
7.3 Reference images for the distribution of graphite (form I) .24
7.4 Reference images for graphite size .24
8 Designation of graphite by form, distribution and size .25
8.1 Designation system .25
8.2 Designation of different graphite sizes within a casting .25
8.3 Designation of mixed graphite forms, distributions and sizes .26
8.4 Designation of unclassified graphite forms .26
8.5 Nodule count .26
9 Report .27
Annex A (informative) Typical graphite forms in cast-iron materials — Examples of
photomicrographs .28
Annex B (informative) Distribution of flake (lamellar) graphite (form I) — Examples of
photomicrographs .29
Annex C (informative) Common terminology and main occurrences concerning graphite in
cast irons .30
Bibliography .32
© ISO 2019 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 945-1:2019(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso
.org/iso/foreword .html.
This document was prepared by Technical Committee ISO/TC 25, Cast irons and pig irons.
This third edition cancels and replaces the second edition (ISO 945-1:2017), of which it constitutes a
minor revision. The changes compared with the previous edition are as follows:
— Figures 3 and 4 have been corrected to a diameter of 120 mm to allow a direct comparison with the
microscope display screen;
— Figures 3 and 4 have been corrected so that the maximum graphite sizes conform with Table 1.
A list of all parts in the ISO 945 series can be found on the ISO website.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2019 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 945-1:2019(E)

Introduction
Microstructure designation is a useful feature that provides a means of classifying the graphite form,
distribution and size in cast irons.
Graphite classification by visual analysis is a well-established method which is well recognized within
the foundry industry as a means of quickly determining the overall graphite microstructure of a cast
iron casting.
© ISO 2019 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 945-1:2019(E)
Microstructure of cast irons —
Part 1:
Graphite classification by visual analysis
1 Scope
This document specifies a method of classifying the microstructure of graphite in cast irons by
comparative visual analysis.
The purpose of this document is to provide information about the method of graphite classification. It
is not intended to give information on the suitability of cast-iron types and grades for any particular
application.
The particular material grades are specified mainly by mechanical properties and, in the case of
austenitic and abrasion resistant cast irons, by their chemical composition. The interpretation
of graphite form and size does not allow a statistically valid statement on the fulfilment of the
requirements specified in the relevant material standard.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
No terms and definitions are listed in this document.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 General
4.1 Designation system for classifying graphite in cast irons
When cast iron materials are examined under a microscope in accordance with this document, the
graphite shall be classified by the following:
a) its form, designated by Roman numbers I to VI (see Figure 1 and Annex A);
b) its distribution, designated by capital letters A to E (see Figure 2 and Annex B); the graphite
distribution designation is only specified for grey cast irons (form I);
c) its size, designated by numbers 1 to 8 (see Figures 3, 4 and 5 and Table 1).
NOTE Figures 1 to 5 show only the outlines and not the structure of the graphite.
© ISO 2019 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 945-1:2019(E)

4.2 Form
Magnification × 100
Figure 1 — Reference images for principal graphite forms in cast irons
2 © ISO 2019 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 945-1:2019(E)

4.3 Distribution
Magnification × 100
Figure 2 — Reference images for graphite distribution (form I)
© ISO 2019 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 945-1:2019(E)

4.4 Size
Magnification × 100
a)  Reference image for graphite size 1: ≥ 1 mm (form I)
4 © ISO 2019 – All rights reserved

---------------------- Page: 9 ----------------------
ISO 945-1:2019(E)

Magnification × 100
b)  Reference image for graphite size 2: 0,5 mm to < 1 mm (form I)
© ISO 2019 – All rights reserved 5

---------------------- Page: 10 ----------------------
ISO 945-1:2019(E)

Magnification × 100
c)  Reference image for graphite size 3: 0,25 mm to < 0,5 mm (form I)
6 © ISO 2019 – All rights reserved

---------------------- Page: 11 ----------------------
ISO 945-1:2019(E)

Magnification × 100
d)  Reference image for graphite size 4: 0,12 mm to < 0,25 mm (form I)
© ISO 2019 – All rights reserved 7

---------------------- Page: 12 ----------------------
ISO 945-1:2019(E)

Magnification × 100
e)  Reference image for graphite size 5: 0,06 mm to < 0,12 mm (form I)
8 © ISO 2019 – All rights reserved

---------------------- Page: 13 ----------------------
ISO 945-1:2019(E)

Magnification × 100
f)  Reference image for graphite size 6: 0,03 mm to < 0,06 mm (form I)
© ISO 2019 – All rights reserved 9

---------------------- Page: 14 ----------------------
ISO 945-1:2019(E)

Magnification × 100
g)  Reference image for graphite size 7: 0,015 mm to < 0,03 mm (form I)
10 © ISO 2019 – All rights reserved

---------------------- Page: 15 ----------------------
ISO 945-1:2019(E)

Magnification × 100
h)  Reference image for graphite size 8: < 0,015 mm (form I)
Figure 3 — Reference images for graphite sizes for form I
© ISO 2019 – All rights reserved 11

---------------------- Page: 16 ----------------------
ISO 945-1:2019(E)

Magnification × 100
a)  Reference image for graphite size 3: 0,25 mm to < 0,5 mm (forms IV to VI)
12 © ISO 2019 – All rights reserved

---------------------- Page: 17 ----------------------
ISO 945-1:2019(E)

Magnification × 100
b)  Reference image for graphite size 4: 0,12 mm to < 0,25 mm (forms IV to VI)
© ISO 2019 – All rights reserved 13

---------------------- Page: 18 ----------------------
ISO 945-1:2019(E)

Magnification × 100
c)  Reference image for graphite size 5: 0,06 mm to < 0,12 mm (forms IV to VI)
14 © ISO 2019 – All rights reserved

---------------------- Page: 19 ----------------------
ISO 945-1:2019(E)

Magnification × 100
d)  Reference image for graphite size 6: 0,03 mm to < 0,06 mm (forms IV to VI)
© ISO 2019 – All rights reserved 15

---------------------- Page: 20 ----------------------
ISO 945-1:2019(E)

Magnification × 100
e)  Reference image for graphite size 7: 0,015 mm to < 0,03 mm (forms IV to VI)
16 © ISO 2019 – All rights reserved

---------------------- Page: 21 ----------------------
ISO 945-1:2019(E)

Magnification × 100
f)  Reference image for graphite size 8: < 0,015 mm (forms IV to VI)
Figure 4 — Reference images for graphite sizes for forms IV to VI
© ISO 2019 – All rights reserved 17

---------------------- Page: 22 ----------------------
ISO 945-1:2019(E)

Magnification × 100
a)  Reference image for graphite size 3: 0,25 mm to < 0,5 mm (form III)
18 © ISO 2019 – All rights reserved

---------------------- Page: 23 ----------------------
ISO 945-1:2019(E)

Magnification × 100
b)  Reference image for graphite size 4: 0,12 mm to < 0,25 mm (form III)
© ISO 2019 – All rights reserved 19

---------------------- Page: 24 ----------------------
ISO 945-1:2019(E)

Magnification × 100
c)  Reference image for graphite size 5: 0,06 mm to < 0,12 mm (form III)
20 © ISO 2019 – All rights reserved

---------------------- Page: 25 ----------------------
ISO 945-1:2019(E)

Magnification × 100
d)  Reference image for graphite size 6: 0,03 mm to < 0,06 mm (form III)
© ISO 2019 – All rights reserved 21

---------------------- Page: 26 ----------------------
ISO 945-1:2019(E)

Magnification × 100
e)  Reference image for graphite size
...

NORME ISO
INTERNATIONALE 945-1
Troisième édition
2019-06
Microstructure des fontes —
Partie 1:
Classification du graphite par analyse
visuelle
Microstructure of cast irons —
Part 1: Graphite classification by visual analysis
Numéro de référence
ISO 945-1:2019(F)
©
ISO 2019

---------------------- Page: 1 ----------------------
ISO 945-1:2019(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2019
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
Fax: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2019 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 945-1:2019(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Généralités . 1
4.1 Système de désignation pour la classification du graphite dans les fontes . 1
4.2 Forme . 2
4.3 Répartition . 3
4.4 Taille . 4
4.5 Classification visuelle du graphite .23
5 Prélèvement et préparation des échantillons.23
5.1 Échantillons découpés dans une pièce moulée .23
5.2 Préparation de l'échantillon .23
6 Mode opératoire pour la classification du graphite .23
6.1 Mode opératoire pour la classification visuelle du graphite .23
6.2 Évaluation des résultats de l'examen .24
7 Images de référence .24
7.1 Généralités .24
7.2 Images de référence pour les formes de graphite .24
7.3 Images de référence pour la répartition du graphite (forme I) .24
7.4 Images de référence pour la taille du graphite .24
8 Désignation du graphite par sa forme, sa répartition et sa taille .25
8.1 Système de désignation .25
8.2 Désignation d’autres tailles de graphite d’une pièce moulée .26
8.3 Désignation du graphite de formes, répartitions et tailles mixtes .26
8.4 Désignation de formes de graphite non classées .26
8.5 Dénombrement des nodules .27
9 Rapport.27
Annexe A (informative) Formes typiques du graphite dans les fontes — Exemples de
micrographies .29
Annexe B (informative) Répartition des lamelles de graphite (forme I) - Exemples de
micrographies .30
Annexe C (informative) Terminologie usuelle et principales conditions d'apparition des
différents types de graphite dans les fontes .31
Bibliographie .33
© ISO 2019 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 945-1:2019(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 25, Fontes et fontes brutes.
Cette troisième édition annule et remplace la deuxième édition (ISO 945-1:2017), dont il s'agit d'une
révision mineure. Les modifications par rapport à l'édition précédente sont les suivantes :
— Les Figures 3 et 4 ont été corrigées au diamètre de 120 mm pour permettre une comparaison directe
avec l'écran de visualisation des microscopes ;
— Les Figures 3 et 4 ont été corrigées pour que les tailles maximales de graphite soient conformes au
Tableau 1.
Une liste de toutes les parties de la série ISO 945 se trouve sur le site web de l’ISO.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2019 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 945-1:2019(F)

Introduction
La désignation de la microstructure est une caractéristique utile qui offre un moyen de classification de
la forme, de la répartition et de la taille du graphite dans les fontes.
La classification du graphite par analyse visuelle est une méthode bien établie qui est bien reconnue
dans l'industrie de la fonderie comme un moyen de déterminer rapidement la microstructure générale
du graphite d'une pièce moulée en fonte.
© ISO 2019 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 945-1:2019(F)
Microstructure des fontes —
Partie 1:
Classification du graphite par analyse visuelle
1 Domaine d'application
Le présent document spécifie une méthode de classification de la microstructure du graphite dans les
fontes par analyse visuelle comparative.
L'objectif du présent document est d’apporter des informations sur la méthode de classification du
graphite. Il n'est pas destiné à donner des informations sur l'aptitude des types et des nuances de fonte,
pour une application particulière.
Les nuances particulières des matériaux sont spécifiées principalement par des propriétés mécaniques
et, dans le cas des fontes austénitiques et des fontes résistant à l'usure par abrasion, par leur
composition chimique. L'interprétation de la forme et de la taille du graphite ne permet pas de prévoir
de manière statistiquement valable que les exigences spécifiées dans la norme de matériau concernée
seront satisfaites.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions
Aucun terme n’est défini dans le présent document.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https: //www .iso .org/obp
— IEC Electropedia: disponible à l’adresse http: //www .electropedia .org/
4 Généralités
4.1 Système de désignation pour la classification du graphite dans les fontes
Lors de l'examen des fontes au microscope, conformément au présent document, le graphite doit être
classé par ce qui suit :
a) sa forme, désignée par les chiffres romains I à VI (voir Figure 1 et Annexe A) ;
b) sa répartition, désignée par les lettres majuscules A à E, (voir Figure 2 et Annexe B) ; la désignation
de la répartition du graphite est spécifiée uniquement pour les fontes à graphite lamellaire
(forme I) ;
c) sa taille, désignée par les chiffres 1 à 8 (voir Figures 3, 4 et 5 et Tableau 1).
NOTE Les Figures 1 à 5 ne montrent que les contours des particules de graphite, et non leur structure.
© ISO 2019 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 945-1:2019(F)

4.2 Forme
Grossissement × 100
Figure 1 — Images de référence pour les formes principales du graphite dans les fontes
2 © ISO 2019 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 945-1:2019(F)

4.3 Répartition
Grossissement × 100
Figure 2 — Images de référence pour la répartition du graphite (forme I)
© ISO 2019 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 945-1:2019(F)

4.4 Taille
Grossissement × 100
a)  Image de référence pour la taille 1 du graphite : ≥ 1 mm (forme I)
4 © ISO 2019 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
b)  Image de référence pour la taille 2 du graphite : 0,5 mm à < 1 mm (forme I)
© ISO 2019 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
c)  Image de référence pour la taille 3 du graphite : 0,25 mm à < 0,5 mm (forme I)
6 © ISO 2019 – Tous droits réservés

---------------------- Page: 11 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
d)  Image de référence pour la taille 4 du graphite : 0,12 mm à < 0,25 mm (forme I)
© ISO 2019 – Tous droits réservés 7

---------------------- Page: 12 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
e)  Image de référence pour la taille 5 du graphite : 0,06 mm à < 0,12 mm (forme I)
8 © ISO 2019 – Tous droits réservés

---------------------- Page: 13 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
f)  Image de référence pour la taille 6 du graphite : 0,03 mm à < 0,06 mm (forme I)
© ISO 2019 – Tous droits réservés 9

---------------------- Page: 14 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
g)  Image de référence pour la taille 7 du graphite : 0,015 mm à < 0,03 mm (forme I)
10 © ISO 2019 – Tous droits réservés

---------------------- Page: 15 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
h)  Image de référence pour la taille 8 du graphite : < 0,015 mm (forme I)
Figure 3 — Images de référence pour les tailles de graphite de forme I
© ISO 2019 – Tous droits réservés 11

---------------------- Page: 16 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
a)  Image de référence pour la taille 3 du graphite : 0,25 mm à < 0,5 mm (formes IV à VI)
12 © ISO 2019 – Tous droits réservés

---------------------- Page: 17 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
b)  Image de référence pour la taille 4 du graphite : 0,12 mm à < 0,25 mm (formes IV à VI)
© ISO 2019 – Tous droits réservés 13

---------------------- Page: 18 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
c)  Image de référence pour la taille 5 du graphite : 0,06 mm à < 0,12 mm (formes IV à VI)
14 © ISO 2019 – Tous droits réservés

---------------------- Page: 19 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
d)  Image de référence pour la taille 6 du graphite : 0,03 mm à < 0,06 mm (formes IV à VI)
© ISO 2019 – Tous droits réservés 15

---------------------- Page: 20 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
e)  Image de référence pour la taille 7 du graphite : 0,015 mm à < 0,03 mm (formes IV à VI)
16 © ISO 2019 – Tous droits réservés

---------------------- Page: 21 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
f)  Image de référence pour la taille 8 du graphite : < 0,015 mm (formes IV à VI)
Figure 4 — Images de référence pour les tailles de graphite de formes IV à VI
© ISO 2019 – Tous droits réservés 17

---------------------- Page: 22 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
a)  Image de référence pour la taille 3 du graphite : 0,25 mm à < 0,5 mm (forme III)
18 © ISO 2019 – Tous droits réservés

---------------------- Page: 23 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
b)  Image de référence pour la taille 4 du graphite : 0,12 mm à < 0,25 mm (forme III)
© ISO 2019 – Tous droits réservés 19

---------------------- Page: 24 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
c)  Image de référence pour la taille 5 du graphite : 0,06 mm à < 0,12 mm (forme III)
20 © ISO 2019 – Tous droits réservés

---------------------- Page: 25 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
d)  Image de référence pour la taille 6 du graphite : 0,03 mm à < 0,06 mm (forme III)
© ISO 2019 – Tous droits réservés 21

---------------------- Page: 26 ----------------------
ISO 945-1:2019(F)

Grossissement × 100
e)  Image de référence pour la taille 7 du graphite : 0,015 mm à < 0,03 mm (forme III)
Figure 5 — Images de référence pour les tailles de graphite de forme III
22 © ISO 2019 – Tous droits réservés

---------------------- Page: 27 ----------------------
ISO 945-1:2019(F)

4.5 Classification visuelle du graphite
Les images de référence représentées par les Figures 1, 2, 3, 4 et 5 donnent une base pour la classification
de la forme, de la répartition et de la taille du graphite. Les particularités caractéristiques du graphite
sont désignées par des lettres et des numéros. Dans ce but, les microstructures du graphite sont
représentées par une série d'images de référence qui consistent en une reproduction schématisée des
microstructures des fontes. La forme, la répartition et la taille du
...
