INTERNATIONAL ISO
STANDARD 8167
Second edition
2021-06
Resistance welding — Embossed
projection welding — Projections for
resistance welding
Soudage par résistance — Soudage par bossage embouti — Bossages
pour le soudage par résistance
Reference number
ISO 8167:2021(E)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 8167:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 8167:2021(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Types of projections . 2
5 Dimensions of projections. 3
6 Designation . 5
Annex A (informative) Relationship between sheet thickness and projection size .6
Annex B (informative) Examples of tool for forming projection . 7
Annex C (informative) Other dimensions of projections and their tools. 9
Bibliography .13
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 8167:2021(E)

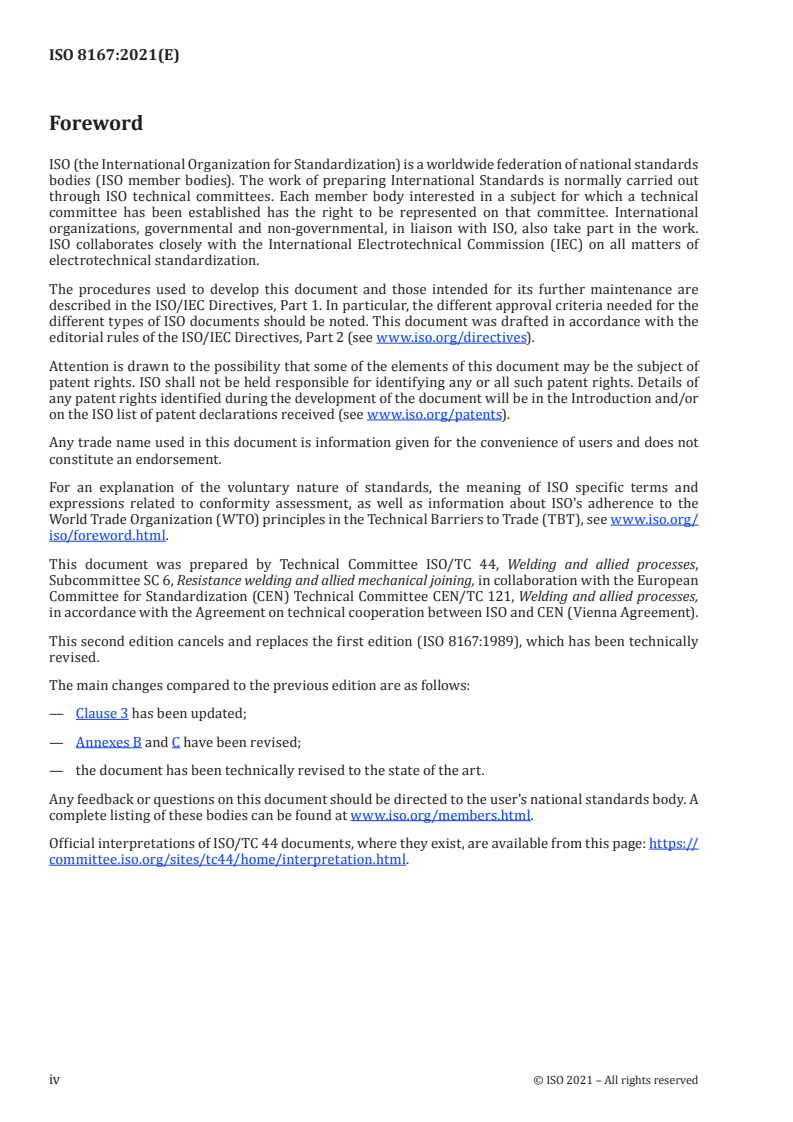

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 6, Resistance welding and allied mechanical joining, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 121, Welding and allied processes,
in accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 8167:1989), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— Clause 3 has been updated;
— Annexes B and C have been revised;
— the document has been technically revised to the state of the art.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
Official interpretations of ISO/TC 44 documents, where they exist, are available from this page: https://
committee .iso .org/ sites/ tc44/ home/ interpretation .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 8167:2021(E)
Resistance welding — Embossed projection welding —
Projections for resistance welding
1 Scope
This document specifies the geometries and dimensions of projections for embossed projection welding.
Tools to make the projections are also included in Annex B.
The projections are used on hot-rolled, cold-rolled, uncoated and coated steels, stainless steels and
nickel alloys for conventional welding quality up to 3 mm thickness, as single projections, in multiples
or as a group of multiples.
Any solid projections are not included in this document.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 17677-1, Resistance welding — Vocabulary — Part 1: Spot, projection and seam welding
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 17677-1 and the following
apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
3.1
spherical projection
projection with circular protrusion (see Figure 1)
Note 1 to entry: The type code for spherical projection is SP.
3.2
ring-shaped projection
annular projection
projection with ring-shaped protrusion (see Figure 2)
Note 1 to entry: The type code for ring-shaped projection is RP.
Note 2 to entry: In the United States, a kind of solid projection is called “annular projection”.
3.3
elongated projection
projection with oval protrusion (see Figure 3)
Note 1 to entry: The type code for elongated projection is EP.
© ISO 2021 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO 8167:2021(E)

3.4
projection diameter
d
1
outer diameter of the projection in the embossed side surface of the sheet for spherical and ring-shaped
projections (see Figure 1 and Figure 2)
3.5
projection height
a
maximum height of the projection (see Figures 1 to 3)
3.6
projection width
b
1
maximum width of the elongated projection in the embossed side surface of the sheet (see Figure 3)
3.7
projection length
l
1
bottom length of the elongated projection in the embossed side surface of the sheet (see Figure 3)
4 Types of projections
The projection shape shall be selected from three types of projections shown in Figures 1 to 3 based
on the design requirements of the welds or welding procedure specification (WPS) for the projection
welding. Spherical projections are recommended for sheets thicknesses of 1 mm or greater. Ring-
shaped projections and multiple spherical projections (e.g. a set of three projections) are usually used
for sheets thinner than 1 mm. Elongated projections can be used to replace a set of two ring-shaped or
spherical projections.
Key
a projection height
d projection diameter
1
d bottom diameter of the indentation part
2
t sheet thickness
ϕ indentation angle
Figure 1 — Spherical projection
2 © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
ISO 8167:2021(E)

Key
a projection height
d projection diameter/outer diameter of projection ring
1
d inner diameter of indentation part
i
d centre line diameter of projection ring
3
d blind hole diameter for upper punch
4
r radius
t sheet thickness
Figure 2 — Ring-shaped projection
Key
a projection height
b projection width
1
b short side width of the indentation bottom
2
l projection length
1
l long side length of the indentation bottom
2
ϕ indentation angle
t sheet thickness
Figure 3 — Elongated projection
5 Dimensions of projections
The dimensions shall be as specified in Tables 1 to 3 for spherical, elongated and ring-shaped projections,
respectively. The tolerance on the projection diameter, d , projection width, b , and projection height, a,
1 1
shall be equal or less than the values specified in Tables 1 to 3.
© ISO 2021 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO 8167:2021(E)

In the case of multiple projection welding with spherical and ring-shaped projections in one operation,
more severe tolerance control for the projection height is required. The height of the individual
projections on any of the components comprising the assembly shall not vary by more than 5 % from
one another.
The projection should be made in the thicker sheet with the dimensions determined according to the
thinner sheet thickness.
When welding sheets of dissimilar materials, th
...

NORME ISO
INTERNATIONALE 8167
Deuxième édition
2021-06
Soudage par résistance — Soudage
par bossage embouti — Bossages pour
le soudage par résistance
Resistance welding — Embossed projection welding — Projections for
resistance welding
Numéro de référence
ISO 8167:2021(F)
©
ISO 2021

---------------------- Page: 1 ----------------------
ISO 8167:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 8167:2021(F)

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Types de bossages . 2
5 Dimensions des bossages . 3
6 Désignation . 5
Annexe A (informative) Relation entre l’épaisseur de la tôle et le volume du bossage .7
Annexe B (informative) Exemples d’outil formant le bossage . 8
Annexe C (informative) Autres dimensions des bossages et outils pour les réaliser .10
Bibliographie .14
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 8167:2021(F)

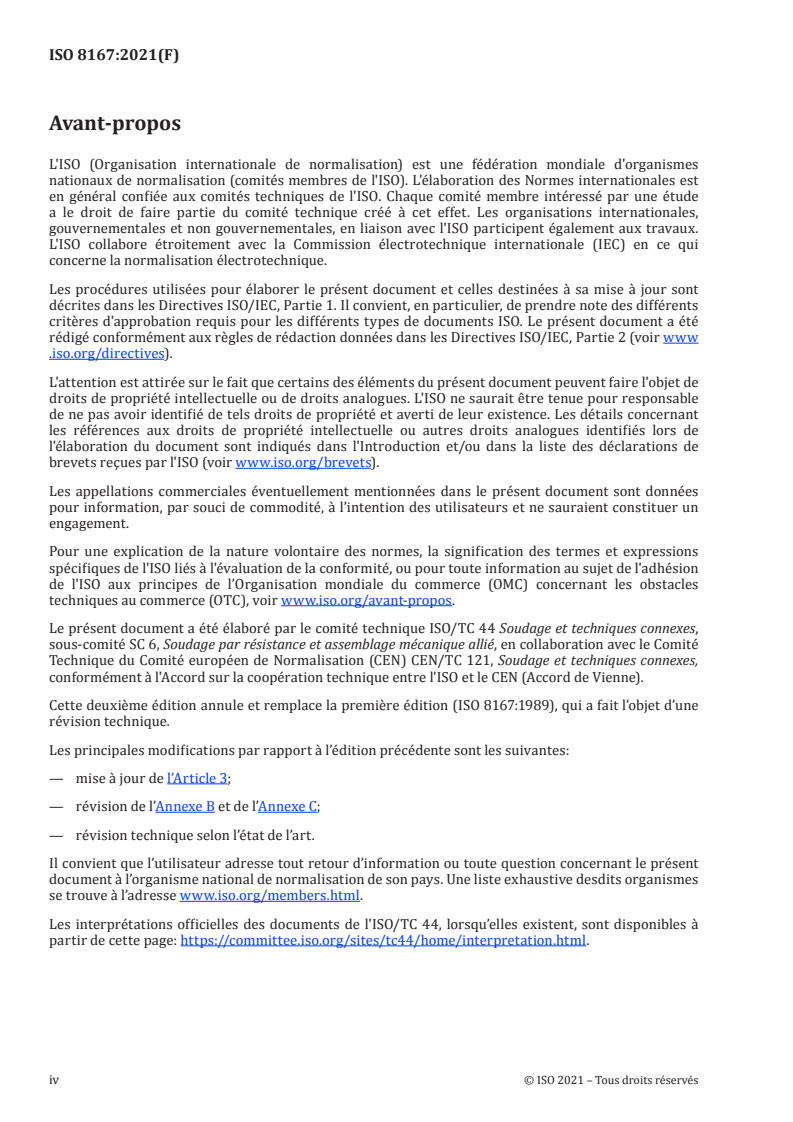

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ avant -propos.
Le présent document a été élaboré par le comité technique ISO/TC 44 Soudage et techniques connexes,
sous-comité SC 6, Soudage par résistance et assemblage mécanique allié, en collaboration avec le Comité
Technique du Comité européen de Normalisation (CEN) CEN/TC 121, Soudage et techniques connexes,
conformément à l'Accord sur la coopération technique entre l'ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 8167:1989), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour de l’Article 3;
— révision de l’Annexe B et de l’Annexe C;
— révision technique selon l’état de l’art.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ members .html.
Les interprétations officielles des documents de l'ISO/TC 44, lorsqu’elles existent, sont disponibles à
partir de cette page: https:// committee .iso .org/ sites/ tc44/ home/ interpretation .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 8167:2021(F)
Soudage par résistance — Soudage par bossage embouti —
Bossages pour le soudage par résistance
1 Domaine d'application
Le présent document spécifie les formes et les dimensions des bossages utilisés pour le soudage
par bossages emboutis. Les outils permettant d’emboutir les bossages sont également inclus dans
l’Annexe B.
Les bossages sont utilisés sur des tôles en acier laminées à chaud, à froid, en acier non revêtu et
revêtu, en acier inoxydable et en alliage de nickel, normalement aptes au soudage et d’une épaisseur ne
dépassant pas 3 mm, isolément, par groupe ou ensemble de groupes.
Les bossages pleins ou massifs ne sont pas couverts par le présent document.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 17677-1, Soudage par résistance — Vocabulaire — Partie 1: Soudage par points, par bossages et à la
molette
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 17677-1 ainsi que les
suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1
bossage sphérique
bossage de forme circulaire (voir Figure 1)
Note 1 à l'article: Le code de type pour le bossage sphérique est BS.
3.2
bossage en forme d’anneau
bossage annulaire
bossage en forme d’anneau (voir Figure 2)
Note 1 à l'article: Le code de type pour le bossage en forme d’anneau est BA.
Note 2 à l'article: Aux États-Unis, un type de bossage massif est qualifié de «bossage annulaire».
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO 8167:2021(F)

3.3
bossage oblong
bossage de forme ovale (voir Figure 3)
Note 1 à l'article: Le code de type pour le bossage oblong est BO.
3.4
diamètre du bossage
d
1
diamètre extérieur du bossage du côté de la tôle où le bossage affleure, pour les bossages sphériques et
annulaires (voir Figure 1 et Figure 2)
3.5
hauteur du bossage
a
hauteur maximale du bossage (voir Figures 1 à 3)
3.6
largeur du bossage
b
1
largeur maximale du bossage oblong du côté de la tôle où le bossage affleure (voir Figure 3)
3.7
longueur du bossage
l
1
longueur du tronçon inférieur du bossage oblong du côté de la tôle où le bossage affleure (voir Figure 3)
4 Types de bossages
La forme du bossage doit être choisie parmi les trois types de bossages indiqués dans les Figures 1 à 3,
en fonction des exigences de conception des soudures ou du descriptif de mode opératoire de soudage
(DMOS). Les bossages sphériques sont recommandés pour les tôles d’une épaisseur supérieure ou égale
à 1 mm. Les bossages annulaires et les bossages sphériques multiples (par exemple, un ensemble de
trois bossages) sont généralement utilisés pour les tôles d'une épaisseur inférieure à 1 mm. Les bossages
oblongs peuvent être utilisés pour remplacer un ensemble de deux bossages annulaires ou sphériques.
Légende
a hauteur du bossage
d diamètre du bossage
1
d diamètre du fond de l’empreinte
2
t épaisseur de la tôle
ϕ angle de l’empreinte
Figure 1 — Bossage sphérique
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO 8167:2021(F)

Légende
a hauteur du bossage
d diamètre du bossage/diamètre extérieur du bossage annulaire
1
d diamètre intérieur de l'empreinte
i
d diamètre de l’axe central du bossage annulaire
3
d diamètre du trou pour le poinçon supérieur
4
r rayon
t épaisseur de la tôle
Figure 2 — Bossage annulaire
Légende
a hauteur du bossage
b largueur du bossage
1
b largeur du côté court du fond de l’empreinte
2
l longueur du bossage
1
l longueur du côté long du fond de l’empreinte
2
ϕ angle de l’empreinte
t épaisseur de la tôle
Figure 3 — Bossage oblong
5 Dimensions des bossages
Pour les bossages sphériques, oblongs et annulaires, les dimensions doivent être telles que
respectivement spécifié dans les Tableaux 1 à 3. La tolérance sur le diamètre du bossage, d , sur la
1
largeur du bossage, b , et sur la hauteur du bossage, a, doit être inférieure ou égale aux valeurs spécifiées
1
dans les Tableaux 1 à 3.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO 8167:2021(F)

Dans le cas d’un soudage simultané par bossages multiples avec des bossages sphériques et annulaires,
un contrôle de tolérance plus sévère pour la hauteur de projection est nécessaire. Les hauteurs de
chaque bossage sur l'un des éléments composant l'ensemble ne doivent pas varier de plus de 5 % les
unes par rapport aux autres.
Il convient que le bossage soit réalisé sur la tôle la plus épaisse, aux dimensions déterminées selon
l’épaisseur de la tôle la plus mince.
Lors du soudage de tôles de matériaux différents, il convient de réaliser le bossage sur le matériau
présentant la conductivité thermique la plus faible et/ou la résistance mécanique la plus élevée.
Des dimensions de bossage alternatives sont indiquées à l’Annexe C.
NOTE 1 La
...

FINAL
INTERNATIONAL ISO/FDIS
DRAFT
STANDARD 8167
ISO/TC 44/SC 6
Resistance welding — Embossed
Secretariat: DIN
projection welding — Projections for
Voting begins on:
2021­03­04 resistance welding
Voting terminates on:
Soudage par résistance — Soudage par bossage embouti — Bossages
2021­04-29
pour le soudage par résistance
ISO/CEN PARALLEL PROCESSING
RECIPIENTS OF THIS DRAFT ARE INVITED TO
SUBMIT, WITH THEIR COMMENTS, NOTIFICATION
OF ANY RELEVANT PATENT RIGHTS OF WHICH
THEY ARE AWARE AND TO PROVIDE SUPPOR TING
DOCUMENTATION.
IN ADDITION TO THEIR EVALUATION AS
Reference number
BEING ACCEPTABLE FOR INDUSTRIAL, TECHNO­
ISO/FDIS 8167:2021(E)
LOGICAL, COMMERCIAL AND USER PURPOSES,
DRAFT INTERNATIONAL STANDARDS MAY ON
OCCASION HAVE TO BE CONSIDERED IN THE
LIGHT OF THEIR POTENTIAL TO BECOME STAN­
DARDS TO WHICH REFERENCE MAY BE MADE IN
©
NATIONAL REGULATIONS. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 8167:2021(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2021
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting
on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address
below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH­1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii © ISO 2021 – All rights reserved

---------------------- Page: 2 ----------------------
ISO/FDIS 8167:2021(E)

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Types of projections . 2
5 Dimensions of projections. 3
6 Designation . 5
Annex A (informative) Relationship between sheet thickness and projection size .6
Annex B (informative) Examples of tool for forming projection . 7
Annex C (informative) Other dimensions of projections and their tools. 9
Bibliography .13
© ISO 2021 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO/FDIS 8167:2021(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non­governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www .iso .org/ patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/
iso/ foreword .html.
This document was prepared by Technical Committee ISO/TC 44, Welding and allied processes,
Subcommittee SC 6, Resistance welding and allied mechanical joining, in collaboration with the European
Committee for Standardization (CEN) Technical Committee CEN/TC 121, Welding and allied processes,
in accordance with the Agreement on technical cooperation between ISO and CEN (Vienna Agreement).
This second edition cancels and replaces the first edition (ISO 8167:1989), which has been technically
revised.
The main changes compared to the previous edition are as follows:
— Clause 3 has been updated;
— Annexes B and C have been revised;
— the document has been technically revised to the state of the art.
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www .iso .org/ members .html.
Official interpretations of ISO/TC 44 documents, where they exist, are available from this page: https://
committee .iso .org/ sites/ tc44/ home/ interpretation .html.
iv © ISO 2021 – All rights reserved

---------------------- Page: 4 ----------------------
FINAL DRAFT INTERNATIONAL STANDARD ISO/FDIS 8167:2021(E)
Resistance welding — Embossed projection welding —
Projections for resistance welding
1 Scope
This document specifies the geometries and dimensions of projections for embossed projection welding.
Tools to make the projections are also included in Annex B.
The projections are used on hot-rolled, cold-rolled, uncoated and coated steels, stainless steels and
nickel alloys for conventional welding quality up to 3 mm thickness, as single projections, in multiples
or as a group of multiples.
Any solid projections are not included in this document.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 17677­1, Resistance welding — Vocabulary — Part 1: Spot, projection and seam welding
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 17677­1 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
spherical projection
projection with circular protrusion (see Figure 1)
Note 1 to entry: The type code for spherical projection is SP.
3.2
ring-shaped projection
annular projection
projection with ring-shaped protrusion (see Figure 2)
Note 1 to entry: The type code for ring-shaped projection is RP.
Note 2 to entry: In the United States, a kind of solid projection is called “annular projection”.
3.3
elongated projection
projection with oval protrusion (see Figure 3)
Note 1 to entry: The type code for elongated projection is EP.
© ISO 2021 – All rights reserved 1

---------------------- Page: 5 ----------------------
ISO/FDIS 8167:2021(E)

3.4
projection diameter
d
1
outer diameter of the projection in the embossed side surface of the sheet for spherical and ring-shaped
projections (see Figure 1 and Figure 2)
3.5
projection height
a
maximum height of the projection (see Figures 1 to 3)
3.6
projection width
b
1
maximum width of the elongated projection in the embossed side surface of the sheet (see Figure 3)
3.7
projection length
l
1
bottom length of the elongated projection in the embossed side surface of the sheet (see Figure 3)
4 Types of projections
The projection shape shall be selected from three types of projections shown in Figures 1 to 3 based
on the design requirements of the welds or welding procedure specification (WPS) for the projection
welding. Spherical projections are recommended for sheets thicknesses of 1 mm or greater. Ring-
shaped projections and multiple spherical projections (e.g. a set of three projections) are usually used
for sheets thinner than 1 mm. Elongated projections can be used to replace a set of two ring-shaped or
spherical projections.
Key
a nominal height
d projection diameter
1
d nominal dimeter
2
t sheet thickness
ϕ indentation angle
Figure 1 — Spherical projection
2 © ISO 2021 – All rights reserved

---------------------- Page: 6 ----------------------
ISO/FDIS 8167:2021(E)

Key
a nominal height
d outer diameter of projection ring
1
d inner diameter of projection ring
2
d centre line diameter of projection ring
3
d blind hole diameter for upper punch
4
r radius
t sheet thickness
Figure 2 — Ring-shaped projection
Key
a nominal height
b nominal width
1
b short side width of the indentation bottom
2
l nominal length
1
l long side length of the indentation bottom
2
ϕ indentation angle
t sheet thickness
Figure 3 — Elongated projection
5 Dimensions of projections
The dimensions shall be as specified in Tables 1 to 3 for spherical, elongated and ring-shaped projections,
respectively. The tolerance on the projection diameter, d , projection width, b , and projection height, a,
1 1
shall be equal or less than the values specified in Tables 1 to 3.
© ISO 2021 – All rights reserved 3

---------------------- Page: 7 ----------------------
ISO/FDIS 8167:2021(E)

In the case of multiple projection welding with spherical and ring-shaped project
...

PROJET
NORME ISO/FDIS
FINAL
INTERNATIONALE 8167
ISO/TC 44/SC 6
Soudage par résistance — Soudage
Secrétariat: DIN
par bossage embouti — Bossages pour
Début de vote:
2021-03-04 le soudage par résistance
Vote clos le:
Resistance welding — Embossed projection welding — Projections for
2021-04-29
resistance welding
LES DESTINATAIRES DU PRÉSENT PROJET SONT
INVITÉS À PRÉSENTER, AVEC LEURS OBSER-
VATIONS, NOTIFICATION DES DROITS DE PRO-
TRAITEMENT PARALLÈLE ISO/CEN
PRIÉTÉ DONT ILS AURAIENT ÉVENTUELLEMENT
CONNAISSANCE ET À FOURNIR UNE DOCUMEN-
TATION EXPLICATIVE.
OUTRE LE FAIT D’ÊTRE EXAMINÉS POUR
ÉTABLIR S’ILS SONT ACCEPTABLES À DES FINS
INDUSTRIELLES, TECHNOLOGIQUES ET COM-
Numéro de référence
MERCIALES, AINSI QUE DU POINT DE VUE
ISO/FDIS 8167:2021(F)
DES UTILISATEURS, LES PROJETS DE NORMES
INTERNATIONALES DOIVENT PARFOIS ÊTRE
CONSIDÉRÉS DU POINT DE VUE DE LEUR POSSI-
BILITÉ DE DEVENIR DES NORMES POUVANT
SERVIR DE RÉFÉRENCE DANS LA RÉGLEMENTA-
©
TION NATIONALE. ISO 2021

---------------------- Page: 1 ----------------------
ISO/FDIS 8167:2021(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2021
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii © ISO 2021 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO/FDIS 8167:2021(F)

Sommaire Page
Avant-propos .iv
1 Domaine d'application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Types de bossages . 2
5 Dimensions des bossages . 3
6 Désignation . 5
Annexe A (informative) Relation entre l’épaisseur de la tôle et le volume du bossage .6
Annexe B (informative) Exemples d’outil formant le bossage . 7
Annexe C (informative) Autres dimensions des bossages et outils pour les réaliser .9
Bibliographie .13
© ISO 2021 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO/FDIS 8167:2021(F)

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes
nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est
en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.
L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents
critères d'approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www
.iso .org/ directives).
L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de
brevets reçues par l'ISO (voir www .iso .org/ brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion
de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir www .iso .org/ iso/ fr/ avant -propos .html.
Le présent document a été élaboré par le comité technique ISO/TC 44 Soudage et techniques connexes,
sous-comité SC 6, Soudage par résistance et assemblage mécanique allié, en collaboration avec le Comité
Technique du Comité européen de Normalisation (CEN) CEN/TC 121, Soudage et techniques connexes,
conformément à l'Accord sur la coopération technique entre l'ISO et le CEN (Accord de Vienne).
Cette deuxième édition annule et remplace la première édition (ISO 8167:1989), qui a fait l’objet d’une
révision technique.
Les principales modifications par rapport à l’édition précédente sont les suivantes:
— mise à jour de l’Article 3;
— révision de l’Annexe B et de l’Annexe C;
— révision technique selon l’état de l’art.
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes
se trouve à l’adresse www .iso .org/ members .html.
Les interprétations officielles des documents de l'ISO/TC 44, lorsqu’elles existent, sont disponibles à
partir de cette page: https:// committee .iso .org/ sites/ tc44/ home/ interpretation .html.
iv © ISO 2021 – Tous droits réservés

---------------------- Page: 4 ----------------------
PROJET FINAL DE NORME INTERNATIONALE ISO/FDIS 8167:2021(F)
Soudage par résistance — Soudage par bossage embouti —
Bossages pour le soudage par résistance
1 Domaine d'application
Le présent document spécifie les formes et les dimensions des bossages utilisés pour le soudage
par bossages emboutis. Les outils permettant d’emboutir les bossages sont également inclus dans
l’Annexe B.
Les bossages sont utilisés sur des tôles en acier laminées à chaud, à froid, en acier non revêtu et
revêtu, en acier inoxydable et en alliage de nickel, normalement aptes au soudage et d’une épaisseur ne
dépassant pas 3 mm, isolément, par groupe ou ensemble de groupes.
Les bossages pleins ou massifs ne sont pas couverts par le présent document.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s'applique (y compris les éventuels
amendements).
ISO 17677-1, Soudage par résistance — Vocabulaire — Partie 1: Soudage par points, par bossages et à
la molette
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 17677-1 ainsi que les
suivants s'appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l'adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l'adresse https:// www .electropedia .org/
3.1
bossage sphérique
bossage de forme circulaire (voir Figure 1)
Note 1 à l'article: Le code de type pour le bossage sphérique est BS.
3.2
bossage en forme d’anneau
bossage annulaire
bossage en forme d’anneau (voir Figure 2)
Note 1 à l'article: Le code de type pour le bossage en forme d’anneau est BA.
Note 2 à l'article: Aux États-Unis, un type de bossage massif est qualifié de «bossage annulaire».
© ISO 2021 – Tous droits réservés 1

---------------------- Page: 5 ----------------------
ISO/FDIS 8167:2021(F)

3.3
bossage oblong
bossage de forme ovale (voir Figure 3)
Note 1 à l'article: Le code de type pour le bossage oblong est BO.
3.4
diamètre du bossage
d
1
diamètre extérieur du bossage du côté de la tôle où le bossage affleure, pour les bossages sphériques et
annulaires (voir Figure 1 et Figure 2)
3.5
hauteur du bossage
a
hauteur maximale du bossage (voir Figures 1 à 3)
3.6
largeur du bossage
b
1
largeur maximale du bossage oblong du côté de la tôle où le bossage affleure (voir Figure 3)
3.7
longueur du bossage
l
1
longueur du tronçon inférieur du bossage oblong du côté de la tôle où le bossage affleure (voir Figure 3)
4 Types de bossages
La forme du bossage doit être choisie parmi les trois types de bossages indiqués dans les Figures 1 à 3,
en fonction des exigences de conception des soudures ou du descriptif de mode opératoire de soudage
(DMOS). Les bossages sphériques sont recommandés pour les tôles d’une épaisseur supérieure ou égale
à 1 mm. Les bossages annulaires et les bossages sphériques multiples (par exemple, un ensemble de
trois bossages) sont généralement utilisés pour les tôles d'une épaisseur inférieure à 1 mm. Les bossages
oblongs peuvent être utilisés pour remplacer un ensemble de deux bossages annulaires ou sphériques.
Légende
a hauteur nominale
d diamètre du bossage
1
d diamètre nominal
2
t épaisseur de la tôle
ϕ angle de l’empreinte
Figure 1 — Bossage sphérique
2 © ISO 2021 – Tous droits réservés

---------------------- Page: 6 ----------------------
ISO/FDIS 8167:2021(F)

Légende
a hauteur nominale
d diamètre extérieur du bossage annulaire
1
d diamètre intérieur du bossage annulaire
2
d diamètre de l’axe central du bossage annulaire
3
d diamètre du trou pour le poinçon supérieur
4
r rayon
t épaisseur de la tôle
Figure 2 — Bossage annulaire
Légende
a hauteur nominale
b largueur nominale
1
b largeur du côté court du fond de l’empreinte
2
l longueur nominale
1
l longueur du côté long du fond de l’empreinte
2
ϕ angle de l’empreinte
t épaisseur de la tôle
Figure 3 — Bossage oblong
5 Dimensions des bossages
Pour les bossages sphériques, oblongs et annulaires, les dimensions doivent être telles que
respectivement spécifié dans les Tableaux 1 à 3. La tolérance sur le diamètre du bossage, d , sur la
1
largeur du bossage, b , et sur la hauteur du bossage, a, doit être inférieure ou égale aux valeurs spécifiées
1
dans les Tableaux 1 à 3.
© ISO 2021 – Tous droits réservés 3

---------------------- Page: 7 ----------------------
ISO/FDIS 8167:2021(F)

Dans le cas d’un soudage simultané par bossages multiples avec des bossages sphériques et annulaires,
un contrôle de tolérance plus sévère pour la hauteur de projection est nécessaire. Les ha
...
