ISO 22774:2004

Footwear - Test methods for accessories: shoe laces - Abrasion resistance

ISO 22774:2004 specifies three test methods for determining the abrasion resistance of a shoelace, on repeated rubbing: method 1: lace to lace abrasion; method 2: lace to standard eyelet abrasion; method 3: lace to eyelet (from footwear) abrasion.

Chaussures — Méthodes d'essai pour accessoires: lacets et oeillets — Résistance à l'abrasion

L'ISO 22774:2004 spécifie trois méthodes d'essai permettant de déterminer la résistance d'aun lacet de chaussure au frottement répété: Méthode 1: frottement lacet contre lacet; Méthode 2: frottement lacet contre oeillet standard; Méthode 3: frottement lacet contre oeillet (de chaussure).

General Information

• Status: Published
• Publication Date: 30-Nov-2004
• ICS: 61.060 - Footwear
• Technical Committee: ISO/TC 216 - Footwear
• Drafting Committee: ISO/TC 216 - Footwear
• Current Stage: 9093 - International Standard confirmed
• Start Date: 05-May-2021
• Completion Date: 13-Dec-2025

Relations

• Consolidates: ISO 8088:1994 - Equipment for olive cultivation and olive oil production - Vocabulary
• Effective Date: 06-Jun-2022
• Consolidated By: ISO 1628-1:2009/Amd 1:2012 - Plastics - Determination of the viscosity of polymers in dilute solution using capillary viscometers - Part 1: General principles - Amendment 1
• Effective Date: 06-Jun-2022

Overview

ISO 22774:2004 specifies standardized test methods for measuring the abrasion resistance of shoe laces under repeated rubbing. It defines three distinct procedures to evaluate how laces withstand wear against similar laces or eyelets: Method 1 - lace to lace abrasion, Method 2 - lace to standard eyelet abrasion, and Method 3 - lace to eyelet (from footwear) abrasion. The standard covers test geometry, apparatus, specimen preparation, conditioning, test procedure, calculation of results and required test reporting.

Key topics and technical requirements

• Test methods: Three methods cover common real‑world contact situations for laces (lace vs lace, lace vs standard brass eyelet, lace vs actual footwear eyelet).
• Apparatus & motion: Reciprocating movement with simple harmonic motion of 35 mm ± 2 mm at 60 cycles/min ± 6 cycles/min; counting of cycles to failure.
• Tensioning: A controlled tension of 2.45 N ± 0.03 N is applied to the test lace (commonly achieved using a 250 g ± 3 g mass over a pulley).
• Geometry: For Method 1 a spacer produces an angle of 52.5° ± 5° at the contact point; spacer width ~25 mm ± 5 mm.
• Test specimens:
  • Method 1: six lace pieces (minimum length 2 × (D − 160) mm or commonly 500 mm ± 10 mm); short‑piece alternatives allowed with non‑abrasive extensions.
  • Methods 2 & 3: six lace pieces 300 mm ± 10 mm.
• Eyelet specification (Method 2): Standard visible brass eyelet, nominal internal barrel diameter 4.5 mm, nominal overall length 5.5 mm.
• Conditioning: Store and test in a standard atmosphere in accordance with EN 12222 (ISO 18454) for at least 48 hours.
• Results: Report the arithmetic mean of cycles to failure (six specimens), range, type of failure (shorter/longer lace and extent of core/cover wear), and any damage to carriers.

Applications and who uses it

ISO 22774 is a practical tool for:

• Footwear manufacturers validating lace durability in product development.
• Component and accessory suppliers (laces, eyelets) for quality control and specification conformance.
• Independent test laboratories performing comparative abrasion testing.
• Procurement and compliance teams defining minimum performance requirements for laces and eyelet systems.

Using ISO 22774 helps reduce field failures, improve product quality, and support claims about accessory durability.

Related standards

• EN 12222 / ISO 18454 - Standard atmospheres for conditioning and testing of footwear and components (referenced by ISO 22774 for specimen conditioning).
• ISO/TC 216 - Technical committee responsible for footwear standards (context for ISO 22774).

Keywords: ISO 22774, shoe laces, abrasion resistance test, footwear accessories, lace to lace abrasion, eyelet abrasion, test methods, footwear testing.

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 22774
First edition
2004-12-01
Footwear — Test methods for
accessories: shoe laces — Abrasion
resistance
Chaussures — Méthodes d'essai pour accessoires: lacets et œillets —
Résistance à l'abrasion
Reference number
©
ISO 2004
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.

©  ISO 2004
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2004 – All rights reserved

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 22774 was prepared by the European Committee for Standardization (CEN) in collaboration with
Technical Committee ISO/TC 216, Footwear, in accordance with the Agreement on technical cooperation
between ISO and CEN (Vienna Agreement).
Throughout the text of this document, read “.this European Standard.” to mean “.this International
Standard.”.
Annex ZA provides a list of corresponding International and European Standards for which equivalents are not
given in the text.
Contents Page
Foreword.v
1 Scope .1
2 Normative references .1
3 Terms and definitions .1
4 Principle.1
5 Apparatus and materials.2
5.1 General.2
5.2 Standard eyelets.3
5.3 Six test lace carriers.3
6 Test specimens.4
6.1 Method 1 .4
6.2 Methods 2 and 3.4
7 Conditioning.4
8 Procedure .4
8.1 Method 1 .4
8.2 Method 2 .5
8.3 Method 3 .5
9 Calculation and expression of results.5
10 Test report .6
Annex ZA (normative) Normative references to International publications with their
corresponding European publications.7

iv © ISO 2004 – All rights reserved

Foreword
This document (EN ISO 22774:2004) has been prepared by CEN/TC 309, "Footwear", the secretariat of which
is held by AENOR, in collaboration with Technical Committee ISO/TC 216 "Footwear".
This European Standard shall be given the status of a national standard, either by publication of an identical
text or by endorsement, at the latest by June 2005, and conflicting national standards shall be withdrawn at
the latest by June 2005.
According to the CEN/CENELEC Internal Regulations, the national standards organizations of the following
countries are bound to implement this European Standard: Austria, Belgium, Cyprus, Czech Republic,
Denmark, Estonia, Finland, France, Germany, Greece, Hungary, Iceland, Ireland, Italy, Latvia, Lithuania,
Luxembourg, Malta, Netherlands, Norway, Poland, Portugal, Slovakia, Slovenia, Spain, Sweden, Switzerland
and United Kingdom.
1 Scope
This document specifies three test methods for determining the abrasion resistance of a shoe lace to repeated
rubbing:
 Method 1: lace to lace abrasion;
 Method 2: lace to standard eyelet abrasion;
 Method 3: lace to eyelet (from footwear) abrasion.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
EN 12222, Footwear — Standard atmospheres for conditioning and testing of footwear and components for
footwear
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
abrasion resistance of shoe laces
ability of the shoe lace to resist to repeated rubbing against either a similar shoe lace or a lace carrier
3.2
number of cycles to failure
arithmetic mean of the number of cycles to failure for the test specimens submitted to test
3.3
type of failure
expressed as failure of the shorter lace or failure of the longer lace, together with a description of the
respective amount of wear in the covering and core of each lace
4 Principle
A shoe lace is threaded through a loop formed by:
- a piece of similar lace held open by a spacer (Method 1);
- a lace carrier (Methods 2 and 3).
The shoe lace is bent through a fixed acute angle at the point of contact with the loop. It is then held under a
standard tension while it is repeatedly drawn back and forth through the loop until it fails.
...

NORME ISO
INTERNATIONALE 22774
Première édition
2004-12-01
Chaussures — Méthodes d'essai pour
accessoires: lacets et œillets —
Résistance à l'abrasion
Footwear — Test methods for accessories: shoe laces — Abrasion
resistance
Numéro de référence
©
ISO 2004

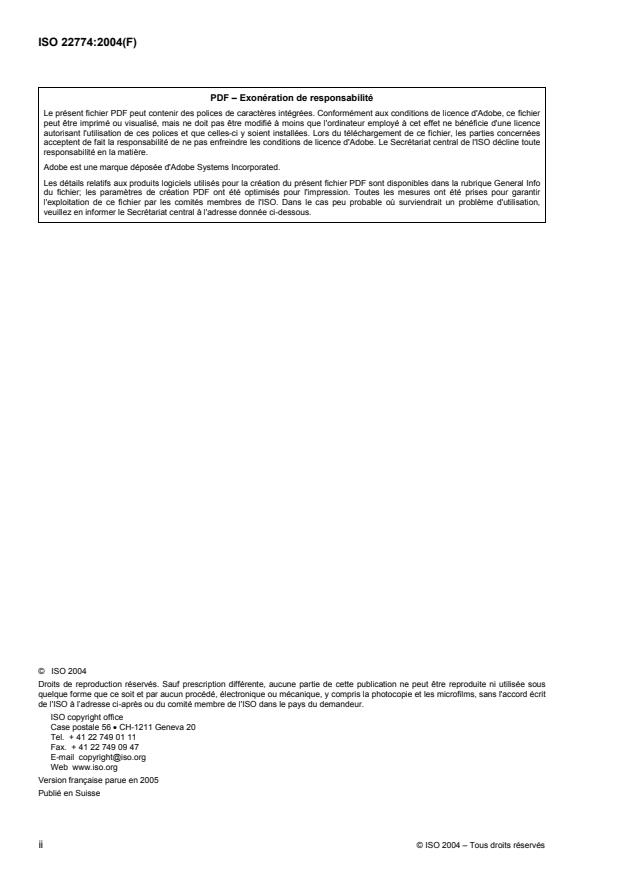

PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.

©  ISO 2004
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l’adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Version française parue en 2005
Publié en Suisse
ii © ISO 2004 – Tous droits réservés

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 22774 a été élaborée par le Comité européen de normalisation (CEN) en collaboration avec le comité
technique ISO/TC 216, Chaussure, conformément à l'Accord de coopération technique entre l'ISO et le CEN
(Accord de Vienne).
Tout au long du texte du présent document, lire «… la présente Norme européenne …» avec le sens de
«… la présente Norme internationale …».
L'annexe ZA fournit une liste des Normes internationales et européennes correspondantes pour lesquelles
des équivalents ne sont pas donnés dans le texte.

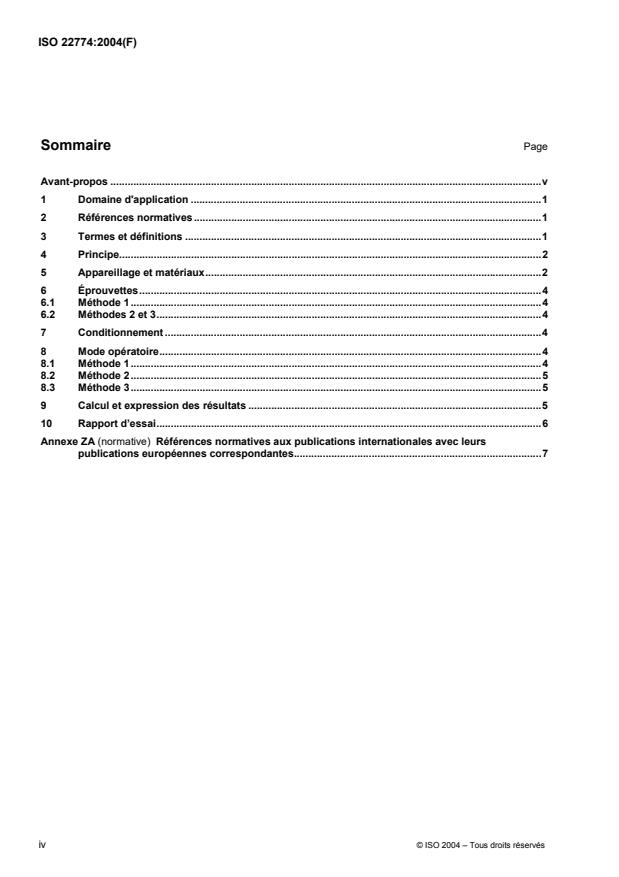

Sommaire Page
Avant-propos .v
1 Domaine d'application.1
2 Références normatives.1
3 Termes et définitions .1
4 Principe.2
5 Appareillage et matériaux.2
6 Éprouvettes.4
6.1 Méthode 1.4
6.2 Méthodes 2 et 3.4
7 Conditionnement.4
8 Mode opératoire.4
8.1 Méthode 1.4
8.2 Méthode 2.5
8.3 Méthode 3.5
9 Calcul et expression des résultats .5
10 Rapport d’essai.6
Annexe ZA (normative) Références normatives aux publications internationales avec leurs
publications européennes correspondantes.7

iv © ISO 2004 – Tous droits réservés

Avant-propos
Le présent document (EN ISO 22774:2004) a été élaboré par le Comité Technique CEN/TC 309 “Chaussure”,
dont le secrétariat est tenu par AENOR, en collaboration avec le Comité Technique ISO/TC 216 “Chaussure”.
Cette Norme européenne devra recevoir le statut de norme nationale, soit par publication d'un texte identique,
soit par entérinement, au plus tard en juin 2005, et toutes les normes nationales en contradiction devront être
retirées au plus tard en juin 2005.
Selon le Règlement Intérieur du CEN/CENELEC, les instituts de normalisation nationaux des pays suivants
sont tenus de mettre cette Norme européenne en application: Allemagne, Autriche, Belgique, Chypre,
Danemark, Espagne, Estonie, Finlande, France, Grèce, Hongrie, Irlande, Islande, Italie, Lettonie, Lituanie,
Luxembourg, Malte, Norvège, Pays-Bas, Pologne, Portugal, République Tchèque, Royaume-Uni, Slovaquie,
Slovénie, Suède et Suisse.
Chaussures — Méthodes d'essai pour accessoires: lacets et
œillets — Résistance à l'abrasion
1 Domaine d'application
Le présent document spécifie trois méthodes d'essai permettant de déterminer la résistance d'un lacet de
chaussure au frottement répété :
 Méthode 1: frottement lacet contre lacet ;
 Méthode 2: frottement lacet contre œillet standard ;
 Méthode 3: frottement lacet contre œillet (de chaussure).
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
EN 12222, Chaussures — Atmosphères normales de conditionnement et d'essai des chaussures et de leurs
éléments constitutifs.
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s'appliquent.
3.1
résistance à l’abrasion des lacets de chaussures
capacité du lacet à résister au frottement répété contre un autre lacet ou contre un élément de passage
3.2
nombre de cycles entraînant une dégradation
moyenne arithmétique du nombre de cycles provoquant une dégradation des éprouvettes soumises à l’essai
3.3
type de dégradation
dégradation du morceau de lacet ou du lacet long, et description du degré respectif d’usure de la gaine et de
l’âme de chaque lacet
4 Principe
Un lacet de chaussure est enfilé dans une boucle formée par :
 un morceau de lacet similaire maintenu ouvert par un écarteur (Méthode 1) ;
 un élément de passage (Méthodes 2 et 3).
Le lacet de chaussure est replié selon un angle aigu fixe au point de contact avec la boucle, puis, en le
maintenant sous tension, on effectue des mouvements de va-et-vient du lacet dans la boucle jusqu’à ce qu’il
soit endommagé.
5 Appareillage et matériaux
5.1 Généralités
5.1.1 Une machine d’essai équipée d’un ou plusieurs postes, voir Figure 1, ayant chacune :
NOTE Les machines d’essai équipées de moins de six postes sont également acceptables pour réaliser cet essai.
Dans ce cas, il convient de répéter l’essai jusqu’à ce que six éprouvettes aient été soumises à l’essai (voir 8.1.6).
5.1.2 Une pince mobile permettant de maintenir fermement :
 les deux extrémités d’un morceau de lac
...
