Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 3308
Fifth edition
2012-10-15
Routine analytical cigarette-smoking
machine — Definitions and standard
conditions
Machine à fumer analytique de routine pour cigarettes — Définitions
et conditions normalisées
Reference number
ISO 3308:2012(E)
©
ISO 2012

---------------------- Page: 1 ----------------------
ISO 3308:2012(E)

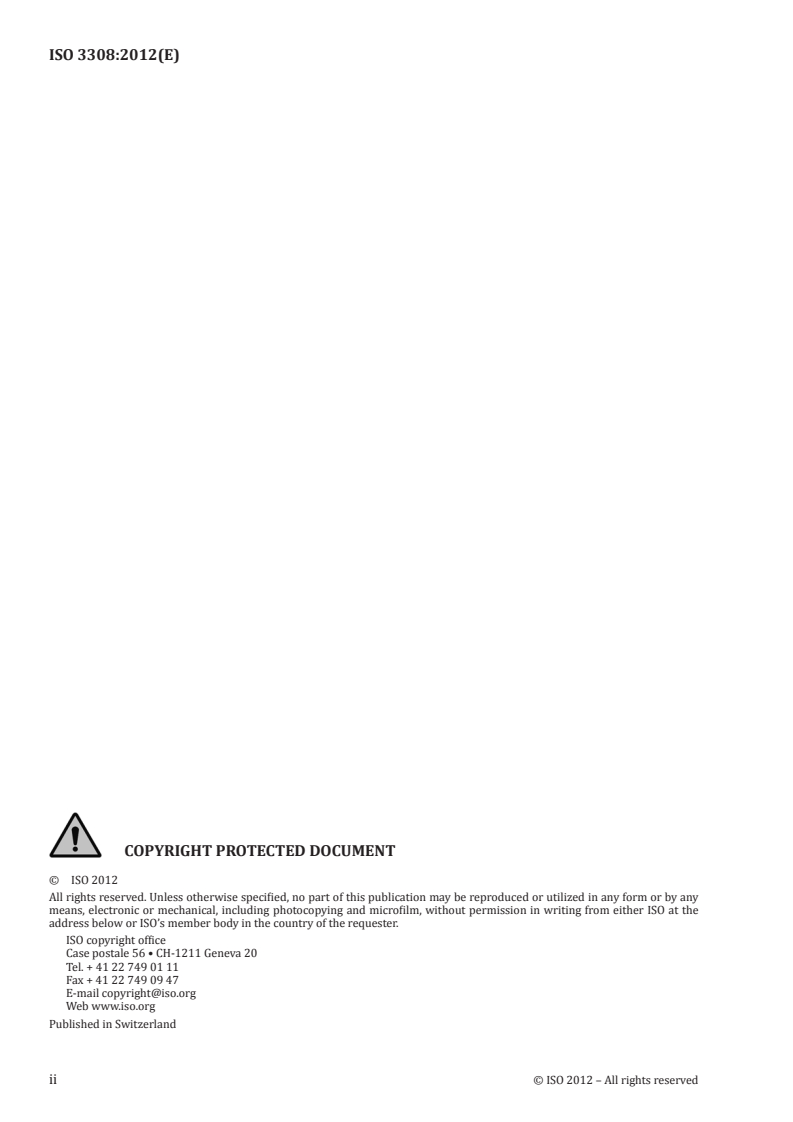

COPYRIGHT PROTECTED DOCUMENT
© ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the
address below or ISO’s member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 3308:2012(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3  Terms and definitions . 1
4  Standard conditions . 3
4.1 Machine pressure drop . 3
4.2 Puff duration . 3
4.3 Puff volume . 4
4.4 Puff frequency . 4
4.5 Puff profile . 4
4.6 Restricted smoking . 4
4.7 Puff number . 4
4.8 Cigarette holder . 4
4.9 Cigarette position. 6
4.10 Ashtray position . 6
5  Specification for the routine analytical smoking machine . 6
5.1 General . 6
5.2 Operating principle and puff profile . 7
5.3 Reliability and compensation . 7
5.4 Cigarette holders and smoke traps . 8
5.5 Test atmosphere . 9
5.6 Puff counting . 9
5.7 Ignition . 9
5.8 Smoking enclosure . 9
Annex A (normative) Ambient air flow around cigarettes in routine analytical smoking machines:
Control and monitoring .11
Annex B (informative) Description of the puffing mechanism of a piston-type smoking machine .18
Annex C (informative) Diagrammatic representation of a puff profile .23
Bibliography .25
© ISO 2012 – All rights reserved iii

---------------------- Page: 3 ----------------------
ISO 3308:2012(E)

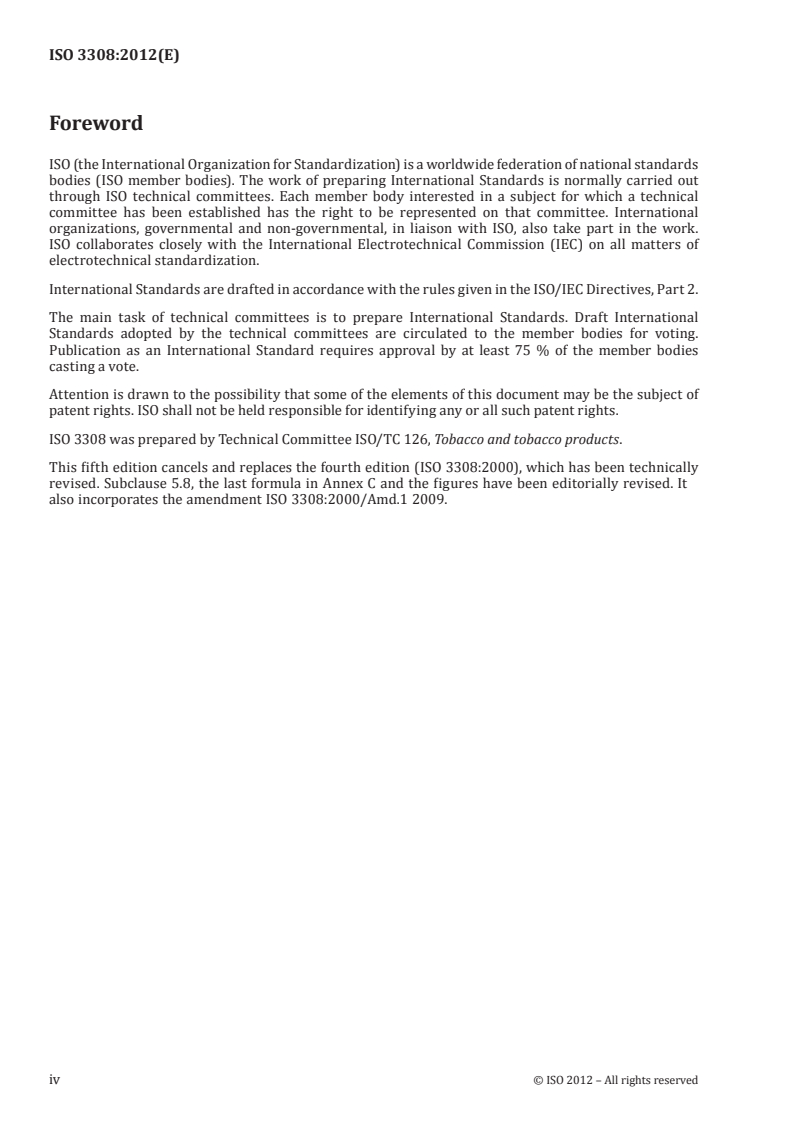

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International
Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3308 was prepared by Technical Committee ISO/TC 126, Tobacco and tobacco products.
This fifth edition cancels and replaces the fourth edition (ISO 3308:2000), which has been technically
revised. Subclause 5.8, the last formula in Annex C and the figures have been editorially revised. It
also incorporates the amendment ISO 3308:2000/Amd.1 2009.
iv © ISO 2012 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 3308:2012(E)

Introduction
Experience and knowledge gained from the use of analytical cigarette-smoking machines has highlighted
a need to specify certain requirements, which are addressed in this International Standard.
No machine smoking regime can represent all human smoking behaviour:
— it is recommended that cigarettes also be tested under conditions of a different intensity of machine
smoking than those specified in this International Standard;
— machine smoking testing is useful to characterize cigarette emissions for design and regulatory
purposes, but communication of machine measurements to smokers can result in misunderstandings
about differences in exposure and risk across brands;
— smoke emission data from machine measurements may be used as inputs for product hazard
assessment, but they are not intended to be nor are they valid as measures of human exposure or
risks. Communicating differences between products in machine measurements as differences in
exposure or risk is a misuse of testing using ISO standards.
© ISO 2012 – All rights reserved v

---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 3308:2012(E)
Routine analytical cigarette-smoking machine —
Definitions and standard conditions
1 Scope
This International Standard:
— defines smoking parameters and specifies the standard conditions to be provided for the routine
analytical machine smoking of cigarettes;
— specifies the requirements for a routine analytical smoking machine complying with the
standard conditions.
Annex A specifies the ambient air velocities surrounding cigarettes in a routine analytical smoking
machine, the mechanical design of the enclosures immediately surrounding them, and the methods of
air velocity measurement including the location where air velocity is measured.
Annex B describes, as an example, the special characteristics of a typical smoking machine incorporating
a piston type of puffing mechanism.
Annex C includes a diagram of a puff profile and illustrates definitions and standard conditions.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3402, Tobacco and tobacco products — Atmosphere for conditioning and testing
3  Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
test atmosphere
atmosphere to which a sample or test piece is exposed throughout the test
NOTE 1 It is characterized by specified values for one or more of the following parameters: temperature,
relative humidity and pressure, which are kept within the specified tolerances.
NOTE 2 The test may be carried out either in the laboratory or in a special chamber termed the “test chamber”,
or in the conditioning chamber, the choice depending on the nature of the test piece and on the test itself. For
example, close control of the test atmosphere may not be necessary if the change in properties of the test piece is
insignificant over the test period.
NOTE 3 Adapted from ISO 558:1980, definition 2.3.
3.2
butt length
length of unburnt cigarette remaining at the moment when the smoking is stopped
3.3
restricted smoking
condition that exists when the butt end of a cigarette is closed to the atmosphere between successive puffs
© ISO 2012 – All rights reserved 1

---------------------- Page: 6 ----------------------
ISO 3308:2012(E)

3.4
free smoking
condition that exists when the butt end of a cigarette is completely exposed to the atmosphere between
successive puffs
3.5
pressure drop
static pressure difference between the two ends of
— the test piece completely encapsulated in a measuring device such that no air can pass through the
outer membrane (or wrapping); or
— a pneumatic circuit when it is traversed by an air flow under steady conditions in which the measured
volumetric flow, under standard conditions, at the output end is 17,5 ml/s
3.6
draw resistance
negative pressure which has to be applied to the butt end, under test conditions (see ISO 3402) in order
to sustain a volumetric flow of 17,5 ml/s, exiting at the butt end, when the cigarette is encapsulated in a
measurement device to a depth of 9 mm
NOTE 1 Any ventilation zones and the tobacco rod are exposed to the atmosphere.
NOTE 2 Measurement values are expressed in pascals (Pa). They used to be expressed in millimetres water
gauge (mm WG). The values given previously in mm WG are converted into pascals using the following conversion
factor: 1 mm WG = 9,8067 Pa.
NOTE 3 The concept of draw resistance may also be subjectively judged when a cigarette is smoked by
a consumer/taste panel. Under such circumstances, draw resistance is not measured objectively because the
conditions of the formal definition are not met.
3.7
puff duration
interval of time during which the port is connected to the suction mechanism
3.8
puff volume
volume leaving the butt end of a cigarette and passing through the smoke trap
3.9
puff number
number of puffs necessary to smoke a cigarette to a specified butt length
3.10
puff frequency
number of puffs in a given time
3.11
puff termination
termination of the connection of the port to the suction mechanism
3.12
puff profile
flow rate measured directly behind the butt end of a cigarette and depicted graphically as a function of time
3.13
dead volume
volume which exists between the butt end of a cigarette and the suction mechanism
3.14
cigarette holder
device for holding the mouth end of a cigarette during smoking
2 © ISO 2012 – All rights reserved

---------------------- Page: 7 ----------------------
ISO 3308:2012(E)

3.15
smoke trap
device for collecting such part of the smoke from a sample of cigarettes as is necessary for the
determination of specified smoke components
3.16
port
aperture of the suction mechanism through which a puff is drawn and to which is attached a smoke trap
3.17
channel
element of a smoking machine consisting of one or more cigarette holders, one trap and a means of
drawing a puff through the trap
3.18
compensation
ability to maintain constant puff volumes and puff profiles when the pressure drop at the port changes
3.19
cigarette position
position of a cigarette on the smoking machine
NOTE In particular, it is determined by the angle made by the longitudinal axis of the cigarette and the
horizontal plane when a cigarette is inserted into a cigarette holder in an analytical smoking machine.
3.20
mainstream smoke
all smoke which leaves the butt end of a cigarette during the smoking process
3.21
sidestream smoke
all smoke which leaves a cigarette during the smoking process other than from the butt end
3.22
ashtray
device positioned under the cigarettes in their holders to collect ash falling from the cigarettes
during smoking
3.23
clearing puff
any puff taken after the cigarette has been extinguished or removed from the cigarette holder
3.24
ambient air flow
air flow around the cigarettes during the smoking process
NOTE See Annex A.
4  Standard conditions
4.1  Machine pressure drop
The whole of the flow path between the butt end of the cigarette and the suction mechanism shall offer
the least possible resistance, and its pressure drop (see 3.5) shall not exceed 300 Pa.
4.2  Puff duration
The standard puff duration (see 3.7) shall be (2,00 ± 0,02) s.
© ISO 2012 – All rights reserved 3

---------------------- Page: 8 ----------------------
ISO 3308:2012(E)

4.3 Puff volume
The standard puff volume (see 3.8) measured in series with a pressure drop device of 1 x (1 ± 5 %) kPa
shall be (35,0 ± 0,3) ml. In one puff duration (see 3.7) not less than 95 % of the puff volume shall leave
the butt end of the cigarette.
4.4 Puff frequency
The standard puff frequency (see 3.10) shall be one puff every (60 ± 0,5) s measured over 10
consecutive puffs.
4.5  Puff profile
The puff profile (see 3.12) shall be measured with an impedance of 1 x (1 ± 5 %) kPa as specified in 4.3. It
shall be bell-shaped with a maximum between 0,8 s and 1,2 s from the start of the puff. The increasing and
decreasing parts of the profile shall not have more than one point of inflection each. The maximum flow
rate shall be between 25 ml/s and 30 ml/s (see Annex B). At no point shall the direction of flow be reversed.
NOTE Principles of suction mechanisms using a piston pump to obtain the puff profile are given in Annex B.
4.6  Restricted smoking
An analytical smoking machine shall be a restricted smoker [i.e. fulfil the conditions for restricted
smoking (see 3.3)].
4.7 Puff number
Each individual puff shall be counted and recorded and the puff number (see 3.9) rounded off to the
nearest one-tenth of a puff, based on the puff duration.
4.8  Cigarette holder
The design of the standard cigarette holder (see 3.14) is such that it shall cover 9,0 mm, with a range of
8,0 mm to 9,5 mm, from the butt end of a cigarette, and shall be impermeable to smoke components and
to air. Labyrinth seals with dimensions appropriate for the diameter of the cigarettes under test shall
be used in the cigarette holder.
Either the cigarette holder or the smoke trap shall be equipped with a perforated disc (washer) of plain
expanded synthetic rubber, closed-cell sponge grade, which partly obstructs the butt end of the cigarette.
3
The synthetic rubber shall have a density of 150 kg/m , low swell oil resistance and compression-
deflection range of 35 kPa to 63 kPa. Four labyrinth seals shall be used; the one closest to the butt end
(back seal) shall be reversed. The dimensions of the washer and labyrinth seals are given in Figure 1.
The washer shall be supported by a structure with a hole in its centre of 4 mm diameter.
The axis of the holder shall be within 0° to + 5° of the horizontal and the holder shall ensure that the
cigarette is held within ± 5° of the holder axis.
An example of a suitable assembly is given in Figure 2.
Manufacturing tolerances for the individual components of the cigarette holder result in an uneven
tolerance about the specified 9 mm insertion depth.
4 © ISO 2012 – All rights reserved

---------------------- Page: 9 ----------------------
ISO 3308:2012(E)

Dimensions in millimetres
a) Labyrinth seal
b) Washer
Cigarette diameter A B C
4,5 to 5,49 1,45 2,5 4
5,5 to 6,49 1,7 3 4,5
6,5 to 7,49 1,95 3,5 5,5
7,5 to 9 2,2 4 6,5
Figure 1 — Cigarette holder: Labyrinth seal and perforated disc (washer) (dimensional details)
© ISO 2012 – All rights reserved 5

---------------------- Page: 10 ----------------------
ISO 3308:2012(E)

Key
1 labyrinth seals
2 washer support
3 washer
4 labyrinth seal (reversed)
5 labyrinth cap

NOTE Washer support is for use where a central glass fibre smoke trap is used to t
...

SLOVENSKI STANDARD
SIST ISO 3308:2014
01-januar-2014
1DGRPHãþD
SIST ISO 3308:2000
Rutinski analizni cigaretni dimni stroj - Definicije in standardni pogoji
Routine analytical cigarette-smoking machine - Definitions and standard conditions
Machine à fumer analytique de routine pour cigarettes - Définitions et conditions
normalisées
Ta slovenski standard je istoveten z: ISO 3308:2012
ICS:
65.160 7REDNWREDþQLL]GHONLLQ Tobacco, tobacco products
RSUHPD and related equipment
SIST ISO 3308:2014 en,fr
2003-01.Slovenski inštitut za standardizacijo. Razmnoževanje celote ali delov tega standarda ni dovoljeno.

---------------------- Page: 1 ----------------------

SIST ISO 3308:2014

---------------------- Page: 2 ----------------------

SIST ISO 3308:2014
INTERNATIONAL ISO
STANDARD 3308
Fifth edition
2012-10-15
Routine analytical cigarette-smoking
machine — Definitions and standard
conditions
Machine à fumer analytique de routine pour cigarettes — Définitions
et conditions normalisées
Reference number
ISO 3308:2012(E)
©
ISO 2012

---------------------- Page: 3 ----------------------

SIST ISO 3308:2014
ISO 3308:2012(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2012
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any
means, electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the
address below or ISO’s member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2012 – All rights reserved

---------------------- Page: 4 ----------------------

SIST ISO 3308:2014
ISO 3308:2012(E)

Contents Page
Foreword .iv
Introduction .v
1 Scope . 1
2 Normative references . 1
3  Terms and definitions . 1
4  Standard conditions . 3
4.1 Machine pressure drop . 3
4.2 Puff duration . 3
4.3 Puff volume . 4
4.4 Puff frequency . 4
4.5 Puff profile . 4
4.6 Restricted smoking . 4
4.7 Puff number . 4
4.8 Cigarette holder . 4
4.9 Cigarette position. 6
4.10 Ashtray position . 6
5  Specification for the routine analytical smoking machine . 6
5.1 General . 6
5.2 Operating principle and puff profile . 7
5.3 Reliability and compensation . 7
5.4 Cigarette holders and smoke traps . 8
5.5 Test atmosphere . 9
5.6 Puff counting . 9
5.7 Ignition . 9
5.8 Smoking enclosure . 9
Annex A (normative) Ambient air flow around cigarettes in routine analytical smoking machines:
Control and monitoring .11
Annex B (informative) Description of the puffing mechanism of a piston-type smoking machine .18
Annex C (informative) Diagrammatic representation of a puff profile .23
Bibliography .25
© ISO 2012 – All rights reserved iii

---------------------- Page: 5 ----------------------

SIST ISO 3308:2014
ISO 3308:2012(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International
Standards adopted by the technical committees are circulated to the member bodies for voting.
Publication as an International Standard requires approval by at least 75 % of the member bodies
casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3308 was prepared by Technical Committee ISO/TC 126, Tobacco and tobacco products.
This fifth edition cancels and replaces the fourth edition (ISO 3308:2000), which has been technically
revised. Subclause 5.8, the last formula in Annex C and the figures have been editorially revised. It
also incorporates the amendment ISO 3308:2000/Amd.1 2009.
iv © ISO 2012 – All rights reserved

---------------------- Page: 6 ----------------------

SIST ISO 3308:2014
ISO 3308:2012(E)

Introduction
Experience and knowledge gained from the use of analytical cigarette-smoking machines has highlighted
a need to specify certain requirements, which are addressed in this International Standard.
No machine smoking regime can represent all human smoking behaviour:
— it is recommended that cigarettes also be tested under conditions of a different intensity of machine
smoking than those specified in this International Standard;
— machine smoking testing is useful to characterize cigarette emissions for design and regulatory
purposes, but communication of machine measurements to smokers can result in misunderstandings
about differences in exposure and risk across brands;
— smoke emission data from machine measurements may be used as inputs for product hazard
assessment, but they are not intended to be nor are they valid as measures of human exposure or
risks. Communicating differences between products in machine measurements as differences in
exposure or risk is a misuse of testing using ISO standards.
© ISO 2012 – All rights reserved v

---------------------- Page: 7 ----------------------

SIST ISO 3308:2014

---------------------- Page: 8 ----------------------

SIST ISO 3308:2014
INTERNATIONAL STANDARD ISO 3308:2012(E)
Routine analytical cigarette-smoking machine —
Definitions and standard conditions
1 Scope
This International Standard:
— defines smoking parameters and specifies the standard conditions to be provided for the routine
analytical machine smoking of cigarettes;
— specifies the requirements for a routine analytical smoking machine complying with the
standard conditions.
Annex A specifies the ambient air velocities surrounding cigarettes in a routine analytical smoking
machine, the mechanical design of the enclosures immediately surrounding them, and the methods of
air velocity measurement including the location where air velocity is measured.
Annex B describes, as an example, the special characteristics of a typical smoking machine incorporating
a piston type of puffing mechanism.
Annex C includes a diagram of a puff profile and illustrates definitions and standard conditions.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 3402, Tobacco and tobacco products — Atmosphere for conditioning and testing
3  Terms and definitions
For the purposes of this document, the following terms and definitions apply.
3.1
test atmosphere
atmosphere to which a sample or test piece is exposed throughout the test
NOTE 1 It is characterized by specified values for one or more of the following parameters: temperature,
relative humidity and pressure, which are kept within the specified tolerances.
NOTE 2 The test may be carried out either in the laboratory or in a special chamber termed the “test chamber”,
or in the conditioning chamber, the choice depending on the nature of the test piece and on the test itself. For
example, close control of the test atmosphere may not be necessary if the change in properties of the test piece is
insignificant over the test period.
NOTE 3 Adapted from ISO 558:1980, definition 2.3.
3.2
butt length
length of unburnt cigarette remaining at the moment when the smoking is stopped
3.3
restricted smoking
condition that exists when the butt end of a cigarette is closed to the atmosphere between successive puffs
© ISO 2012 – All rights reserved 1

---------------------- Page: 9 ----------------------

SIST ISO 3308:2014
ISO 3308:2012(E)

3.4
free smoking
condition that exists when the butt end of a cigarette is completely exposed to the atmosphere between
successive puffs
3.5
pressure drop
static pressure difference between the two ends of
— the test piece completely encapsulated in a measuring device such that no air can pass through the
outer membrane (or wrapping); or
— a pneumatic circuit when it is traversed by an air flow under steady conditions in which the measured
volumetric flow, under standard conditions, at the output end is 17,5 ml/s
3.6
draw resistance
negative pressure which has to be applied to the butt end, under test conditions (see ISO 3402) in order
to sustain a volumetric flow of 17,5 ml/s, exiting at the butt end, when the cigarette is encapsulated in a
measurement device to a depth of 9 mm
NOTE 1 Any ventilation zones and the tobacco rod are exposed to the atmosphere.
NOTE 2 Measurement values are expressed in pascals (Pa). They used to be expressed in millimetres water
gauge (mm WG). The values given previously in mm WG are converted into pascals using the following conversion
factor: 1 mm WG = 9,8067 Pa.
NOTE 3 The concept of draw resistance may also be subjectively judged when a cigarette is smoked by
a consumer/taste panel. Under such circumstances, draw resistance is not measured objectively because the
conditions of the formal definition are not met.
3.7
puff duration
interval of time during which the port is connected to the suction mechanism
3.8
puff volume
volume leaving the butt end of a cigarette and passing through the smoke trap
3.9
puff number
number of puffs necessary to smoke a cigarette to a specified butt length
3.10
puff frequency
number of puffs in a given time
3.11
puff termination
termination of the connection of the port to the suction mechanism
3.12
puff profile
flow rate measured directly behind the butt end of a cigarette and depicted graphically as a function of time
3.13
dead volume
volume which exists between the butt end of a cigarette and the suction mechanism
3.14
cigarette holder
device for holding the mouth end of a cigarette during smoking
2 © ISO 2012 – All rights reserved

---------------------- Page: 10 ----------------------

SIST ISO 3308:2014
ISO 3308:2012(E)

3.15
smoke trap
device for collecting such part of the smoke from a sample of cigarettes as is necessary for the
determination of specified smoke components
3.16
port
aperture of the suction mechanism through which a puff is drawn and to which is attached a smoke trap
3.17
channel
element of a smoking machine consisting of one or more cigarette holders, one trap and a means of
drawing a puff through the trap
3.18
compensation
ability to maintain constant puff volumes and puff profiles when the pressure drop at the port changes
3.19
cigarette position
position of a cigarette on the smoking machine
NOTE In particular, it is determined by the angle made by the longitudinal axis of the cigarette and the
horizontal plane when a cigarette is inserted into a cigarette holder in an analytical smoking machine.
3.20
mainstream smoke
all smoke which leaves the butt end of a cigarette during the smoking process
3.21
sidestream smoke
all smoke which leaves a cigarette during the smoking process other than from the butt end
3.22
ashtray
device positioned under the cigarettes in their holders to collect ash falling from the cigarettes
during smoking
3.23
clearing puff
any puff taken after the cigarette has been extinguished or removed from the cigarette holder
3.24
ambient air flow
air flow around the cigarettes during the smoking process
NOTE See Annex A.
4  Standard conditions
4.1  Machine pressure drop
The whole of the flow path between the butt end of the cigarette and the suction mechanism shall offer
the least possible resistance, and its pressure drop (see 3.5) shall not exceed 300 Pa.
4.2  Puff duration
The standard puff duration (see 3.7) shall be (2,00 ± 0,02) s.
© ISO 2012 – All rights reserved 3

---------------------- Page: 11 ----------------------

SIST ISO 3308:2014
ISO 3308:2012(E)

4.3 Puff volume
The standard puff volume (see 3.8) measured in series with a pressure drop device of 1 x (1 ± 5 %) kPa
shall be (35,0 ± 0,3) ml. In one puff duration (see 3.7) not less than 95 % of the puff volume shall leave
the butt end of the cigarette.
4.4 Puff frequency
The standard puff frequency (see 3.10) shall be one puff every (60 ± 0,5) s measured over 10
consecutive puffs.
4.5  Puff profile
The puff profile (see 3.12) shall be measured with an impedance of 1 x (1 ± 5 %) kPa as specified in 4.3. It
shall be bell-shaped with a maximum between 0,8 s and 1,2 s from the start of the puff. The increasing and
decreasing parts of the profile shall not have more than one point of inflection each. The maximum flow
rate shall be between 25 ml/s and 30 ml/s (see Annex B). At no point shall the direction of flow be reversed.
NOTE Principles of suction mechanisms using a piston pump to obtain the puff profile are given in Annex B.
4.6  Restricted smoking
An analytical smoking machine shall be a restricted smoker [i.e. fulfil the conditions for restricted
smoking (see 3.3)].
4.7 Puff number
Each individual puff shall be counted and recorded and the puff number (see 3.9) rounded off to the
nearest one-tenth of a puff, based on the puff duration.
4.8  Cigarette holder
The design of the standard cigarette holder (see 3.14) is such that it shall cover 9,0 mm, with a range of
8,0 mm to 9,5 mm, from the butt end of a cigarette, and shall be impermeable to smoke components and
to air. Labyrinth seals with dimensions appropriate for the diameter of the cigarettes under test shall
be used in the cigarette holder.
Either the cigarette holder or the smoke trap shall be equipped with a perforated disc (washer) of plain
expanded synthetic rubber, closed-cell sponge grade, which partly obstructs the butt end of the cigarette.
3
The synthetic rubber shall have a density of 150 kg/m , low swell oil resistance and compression-
deflection range of 35 kPa to 63 kPa. Four labyrinth seals shall be used; the one closest to the butt end
(back seal) shall be reversed. The dimensions of the washer and labyrinth seals are given in Figure 1.
The washer shall be supported by a structure with a hole in its centre of 4 mm diameter.
The axis of the holder shall be within 0° to + 5° of the horizontal and the holder shall ensure that the
cigarette is held within ± 5° of the holder axis.
An example of a suitable assembly is given in Figure 2.
Manufacturing tolerances for the individual components of the cigarette holder result in an uneven
tolerance about the specified 9 mm insertion depth.
4 © ISO 2012 – All rights reserved

---------------------- Page: 12 ----------------------

SIST ISO 3308:2014
ISO 3308:2012(E)

Dimensions in millimetres
a) Labyrinth seal
b) Washer
Cigarette diameter A B C
4,5 to 5,49 1,45 2,5 4
5,5 to 6,49 1,7 3 4,5
6,5 to 7,49 1,95 3,5 5,5
7,5 to 9 2,2 4 6,5
Fi
...

NORME ISO
INTERNATIONALE 3308
Cinquième édition
2012-10-15
Machine à fumer analytique de
routine pour cigarettes — Définitions
et conditions normalisées
Routine analytical cigarette-smoking machine — Definitions and
standard conditions
Numéro de référence
ISO 3308:2012(F)
©
ISO 2012

---------------------- Page: 1 ----------------------
ISO 3308:2012(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2012
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Version française parue en 2013
Publié en Suisse
ii © ISO 2012 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 3308:2012(F)

Sommaire Page
Avant-propos .iv
Introduction .v
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Conditions normalisées . 4
4.1 Perte de charge de la machine . 4
4.2 Durée de l’aspiration . 4
4.3 Volume de la bouffée . 4
4.4 Fréquence des bouffées . 4
4.5 Profil de la bouffée . 4
4.6 Fumage fermé . 4
4.7 Nombre de bouffées. 4
4.8 Porte-cigarette . 4
4.9 Position de la cigarette . 6
4.10 Position du cendrier . 6
5 Spécifications de la machine à fumer analytique de routine . 6
5.1 Généralités . 6
5.2 Mode opératoire et profil de bouffée . 7
5.3 Fiabilité et compensation . 7
5.4 Porte-cigarettes et pièges à fumée . 8
5.5 Atmosphère d’essai . 9
5.6 Décompte des bouffées . 9
5.7 Allumage . 9
5.8 Enceinte de fumage .10
Annexe A (normative) Flux d’air ambiant autour des cigarettes dans les machines à fumer
analytiques de routine: contrôle et ajustement .11
Annexe B (informative) Description d’un mécanisme d’aspiration à piston pour machine
à fumer .18
Annexe C (informative) Représentation schématique d’un profil de bouffée .23
Bibliographie .25
© ISO 2012 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 3308:2012(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (CEI) en ce qui concerne
la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives
ISO/CEI, Partie 2.
La tâche principale des comités techniques est d’élaborer les Normes internationales. Les projets de
Normes internationales adoptés par les comités techniques sont soumis aux comités membres pour vote.
Leur publication comme Normes internationales requiert l’approbation de 75 % au moins des comités
membres votants.
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable de
ne pas avoir identifié de tels droits de propriété et averti de leur existence.
L’ISO 3308 a été élaborée par le comité technique ISO/TC 126, Tabac et produits du tabac.
Cette cinquième édition annule et remplace la quatrième édition (ISO 3308:2000) qui a fait l’objet d’une
révision technique. Le paragraphe 5.8, la dernière formule dans l’Annexe C et les figures ont fait l’objet
d’une révision rédactionnelle. Elle comprend également l’amendement ISO 3308:2000/Amd.1:2009
concernant l’Introduction.
iv © ISO 2012 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 3308:2012(F)

Introduction
L’expérience et les connaissances acquises par l’utilisation des machines à fumer analytiques pour
cigarettes ont mis en évidence le besoin de spécifier certaines exigences qui sont traitées dans la
présente Norme internationale.
Aucun régime de fumage mécanique ne peut reproduire parfaitement le comportement des fumeurs:
— il est recommandé que les cigarettes soient aussi soumises à essai sous les conditions d’une différente
intensité de fumage mécanique que celles spécifiées dans la présente Norme internationale;
— l’essai de fumage mécanique permet de caractériser les émissions des cigarettes pour des besoins
de conception et de réglementation, mais communiquer aux fumeurs les résultats de mesures sur
machine peut susciter des malentendus sur les niveaux d’exposition et de risque selon les marques;
— les données concernant l’émission de fumées obtenues par des mesurages mécaniques peuvent
être utilisées comme des données de base pour l’évaluation des dangers du produit mais elles
ne constituent pas des mesures valables de l’exposition des individus et des risques et ce n’est
pas leur but. C’est faire un usage impropre des essais réalisés conformément aux normes ISO de
communiquer que les différences de mesures mécaniques entre différents produits correspondent
à des différences de niveaux d’exposition ou de risque.
© ISO 2012 – Tous droits réservés v

---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 3308:2012(F)
Machine à fumer analytique de routine pour cigarettes —
Définitions et conditions normalisées
1 Domaine d’application
La présente Norme internationale
— définit les paramètres de fumage et spécifie les conditions normalisées à réaliser pour le fumage
mécanique analytique de routine des cigarettes, et
— spécifie les exigences relatives à une machine à fumer analytique de routine permettant de se
conformer aux conditions normalisées.
L’Annexe A spécifie les vitesses de l’air ambiant autour des cigarettes dans une machine à fumer
analytique de routine, la conception mécanique des enceintes les entourant immédiatement et les
méthodes de mesure du flux d’air, y compris l’indication de l’endroit où la vitesse de l’air est mesurée.
L’Annexe B décrit, à titre d’exemple, les caractéristiques spécifiques d’une machine à fumer comportant
un mécanisme d’aspiration de type piston.
L’Annexe C donne une représentation schématique d’un profil de bouffée et explicite certaines définitions
et certaines conditions normalisées.
2 Références normatives
Les documents de référence suivants sont indispensables à l’application du présent document. Pour les
références datées, seule l’édition citée s’applique. Pour les références non datées, la dernière édition du
document de référence s’applique (y compris les éventuels amendements).
ISO 3402, Tabac et produits du tabac — Atmosphère de conditionnement et d’essai
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions suivants s’appliquent.
3.1
atmosphère d’essai
atmosphère à laquelle est exposé un échantillon ou une éprouvette pendant la durée de l’essai
Note 1 à l’article: L’atmosphère d’essai est définie par des valeurs spécifiées pour un ou plusieurs des paramètres
suivants: température, humidité relative et pression, qui doivent être maintenus dans des tolérances spécifiées.
Note 2 à l’article: L’essai peut être effectué soit au laboratoire, soit dans une chambre spéciale appelée «chambre
d’essai», soit dans la chambre de conditionnement, le choix dépendant de la nature de l’éprouvette et de la nature
de l’essai lui-même. Par exemple, un contrôle sévère de l’atmosphère d’essai peut ne pas être nécessaire si la
modification des propriétés de l’éprouvette est négligeable pendant la durée de l’essai.
Note 3 à l’article: Adapté de l’ISO 558:1980, définition 2.3.
3.2
longueur de mégot
longueur de la partie non consumée de la cigarette subsistant à l’instant où le fumage est arrêté
© ISO 2012 – Tous droits réservés 1

---------------------- Page: 6 ----------------------
ISO 3308:2012(F)

3.3
fumage fermé
condition réalisée lorsque l’extrémité bouche de la cigarette est isolée de l’atmosphère entre les
bouffées successives
3.4
fumage ouvert
condition réalisée lorsque l’extrémité bouche de la cigarette est en communication avec l’atmosphère
entre les bouffées successives
3.5
perte de charge
différence de pression statique entre les deux extrémités
— d’une éprouvette complètement encapsulée dans le dispositif de mesure de façon qu’aucune fuite
d’air ne se produise à travers l’enveloppe de cette éprouvette lorsque celle-ci est parcourue par un
écoulement d’air, ou
— d’un circuit pneumatique, l’un ou l’autre étant traversé par un écoulement d’air dont le débit
volumétrique, mesuré en atmosphère normalisée, à l’extrémité de sortie est de 17,5 ml/s
3.6
résistance au tirage
pression négative à appliquer à l’extrémité bouche, dans les conditions d’essai (voir l’ISO 3402), pour
obtenir un débit volumétrique de 17,5 ml/s, sortant par l’extrémité bouche, quand la cigarette est
enfoncée d’une longueur de 9 mm dans le dispositif de mesure
Note 1 à l’article: Les éventuelles zones de ventilation et la colonne de tabac sont exposées à l’atmosphère.
Note 2 à l’article: Les valeurs de mesure obtenues sont exprimées en pascals (Pa). Dans le passé, elles étaient
exprimées en millimètres de colonne d’eau (mm CE). Les valeurs précédemment données en mm CE sont
convertibles en pascals (Pa) en utilisant le facteur de conversion suivant: 1 mm CE = 9,8067 Pa.
Note 3 à l’article: Le concept de résistance au tirage est aussi appliqué à un jugement subjectif quand une cigarette
est fumée par un consommateur ou un panel d’évaluation sensorielle. Dans un tel contexte, la résistance au tirage ne
peut pas être mesurée objectivement parce que les conditions de la définition formelle ne peuvent pas être remplies.
3.7
durée de l’aspiration
intervalle de temps pendant lequel l’orifice d’aspiration est en communication avec le mécanisme d’aspiration
3.8
volume de la bouffée
volume quittant l’extrémité bouche de la cigarette et traversant le piège à fumée
3.9
nombre de bouffées
nombre des bouffées effectuées pour fumer une cigarette jusqu’à une longueur de mégot spécifiée
3.10
fréquence des bouffées
nombre de bouffées en un temps donné
3.11
fin de l’aspiration
arrêt de la communication entre l’orifice d’aspiration et le mécanisme d’aspiration
3.12
profil de la bouffée
débit mesuré directement derrière l’extrémité bouche de la cigarette et représenté graphiquement en
fonction du temps
2 © ISO 2012 – Tous droits réservés

---------------------- Page: 7 ----------------------
ISO 3308:2012(F)

3.13
volume mort total
volume qui existe entre l’extrémité bouche de la cigarette et le mécanisme d’aspiration
3.14
porte-cigarette
dispositif destiné à maintenir l’extrémité bouche de la cigarette pendant l’opération de fumage
3.15
piège à fumée
dispositif destiné à recueillir la quantité de fumée d’un échantillon de cigarettes nécessaire à la
détermination de composants spécifiés de la fumée
3.16
orifice d’aspiration
ouverture du mécanisme d’aspiration à travers lequel sont tirées les bouffées et sur laquelle vient
s’adapter le piège à fumée
3.17
canal
élément d’une machine à fumer, constitué d’un ou de plusieurs porte-cigarettes, d’un piège et d’un
système permettant de tirer les bouffées à travers le piège
3.18
compensation
aptitude à maintenir constants le volume et le profil de la bouffée lorsque la perte de charge au niveau
de l’orifice d’aspiration change
3.19
position de la cigarette
position de la cigarette sur la machine à fumer
Note 1 à l’article: Elle est caractérisée, en particulier, par l’angle que fait l’axe longitudinal de la cigarette par
rapport à un plan horizontal, quand la cigarette est insérée dans le porte-cigarette et positionnée sur la machine
à fumer analytique.
3.20
fumée du courant principal
totalité de la fumée quittant l’extrémité bouche de la cigarette pendant le fumage
3.21
fumée du courant secondaire
totalité de la fumée quittant la cigarette pendant le fumage, autrement que par l’extrémité bouche
de la cigarette
3.22
cendrier
dispositif placé sous les cigarettes maintenues dans leur porte-cigarette, destiné à recueillir les cendres
tombant des cigarettes pendant le fumage
3.23
bouffée de balayage
toute bouffée tirée après avoir éteint la cigarette ou l’avoir extraite du porte-cigarette
3.24
flux d’air ambiant
flux d’air autour des cigarettes au cours du processus de fumage
Note 1 à l’article: Voir l’Annexe A.
© ISO 2012 – Tous droits réservés 3

---------------------- Page: 8 ----------------------
ISO 3308:2012(F)

4 Conditions normalisées
4.1 Perte de charge de la machine
L’ensemble du circuit d’aspiration entre l’extrémité bouche de la cigarette et le mécanisme d’aspiration
doit offrir la résistance à l’écoulement la plus faible possible. Sa perte de charge (voir 3.5) ne doit pas
dépasser 300 Pa.
4.2 Durée de l’aspiration
La durée normalisée de l’aspiration (voir 3.7) doit être de (2,00 ± 0,02) s.
4.3 Volume de la bouffée
Le volume normalisé de la bouffée (voir 3.8), mesuré en série avec une perte de charge de 1 × (1 ± 5 %) kPa
doit être de (35,0 ± 0,3) ml. Pendant la durée d’une aspiration (voir 3.7) au moins 95 % du volume de la
bouffée doit avoir quitté l’extrémité bouche de la cigarette.
4.4 Fréquence des bouffées
La fréquence normalisée des bouffées (voir 3.10) doit être d’une bouffée toutes les (60 ± 0,5) s, mesurée
sur 10 bouffées consécutives.
4.5 Profil de la bouffée
Le profil de la bouffée (voir 3.12) doit être mesuré pour une impédance de 1 × (1 ± 5 %) kPa comme
spécifié en 4.3. Il doit être en forme de cloche, avec un maximum entre 0,8 s et 1,2 s à partir du début
de la bouffée. Les parties ascendante et descendante du diagramme ne doivent pas présenter plus d’un
point d’inflexion chacune. Le maximum du débit d’écoulement doit être compris entre 25 ml/s et 30 ml/s
(voir l’Annexe B). La direction de l’écoulement ne doit s’inverser en aucun point.
NOTE Le principe du mécanisme d’aspiration utilisant une pompe à piston pour réaliser le profil de la bouffée
est décrit dans l’Annexe B.
4.6 Fumage fermé
Une machine à fumer analytique doit assurer un fumage fermé [c’est-à-dire remplir les conditions pour
le fumage fermé (voir 3.3)].
4.7 Nombre de bouffées
Chaque bouffée individuelle doit être décomptée et enregistrée et le nombre de bouffées (voir 3.9)
arrondi au plus proche dixième de bouffée rapporté à la durée de l’aspiration.
4.8 Porte-cigarette
Le porte-cigarette normalisé (voir 3.14) doit recouvrir 9,0 mm, avec une tolérance allant de 8,0 mm à
9,5 mm à partir de l’extrémité bouche de la cigarette; il doit être imperméable aux composants de la
fumée et à l’air. On doit utiliser pour le porte-cigarette des joints labyrinthe de dimensions adaptées au
diamètre des cigarettes de l’essai.
Le porte-cigarette ou le piège à fumée doit comporter un disque perforé (rondelle) en caoutchouc
synthétique expansé en mousse à alvéoles fermées, obstruant partiellement l’extrémité bouche de la
cigarette. Le caoutchouc synthétique doit avoir une masse volumique de 150 kg/m3, un faible gonflement
à l’huile et un intervalle de compression-déflection de 35 kPa à 63 kPa. Quatre joints labyrinthe doivent
être utilisés, celui le plus proche de l’extrémité bouche de la cigarette (joint arrière) étant inversé. Les
4 © ISO 2012 – Tous droits réservés

---------------------- Page: 9 ----------------------
ISO 3308:2012(F)

dimensions du disque perforé et des joints labyrinthe sont indiquées à la Figure 1. Le disque perforé doit
être maintenu par un support ayant en son centre un trou de 4 mm de diamètre.
L’axe du porte-cigarette doit faire avec l’horizontale un angle de 0° à +5° et le porte-cigarette doit
maintenir l’axe de la cigarette à ±5° de celui du porte-cigarette.
Un exemple de montage convenable est représenté à la Figure 2.
Les tolérances de fabrication des différents composants du porte-cigarette provoquent une tolérance
dissymétrique en ce qui concerne la profondeur d’insertion spécifiée de 9 mm.
Dimensions en millimètres
a) Joint labyrinthe
b) Disque perforé
Diamètre de cigarette A B C
4,5 à 5,49 1,45 2,5 4
5,5 à 6,49 1,7 3 4,5
6,5 à 7,49 1,95 3,5 5,5
7,5 à 9 2,2 4 6,5
Figure 1 — Porte-cigarette: Joint labyrinthe et disque perforé (rondelle) (détail des dimensions)
© ISO 2012 – Tous droits réservés 5

---------------------- Page: 10 ----------------------
ISO 3308:2012(F)

Légende
1 joints labyrinthe
2 support du disque perforé
3 disque perforé
4 joint labyrinthe (inversé)
5 douille labyrinthe
NOTE Le support du disque perforé est employé en cas d’utilisation d’un piège en fibre de verre central
destiné à récupérer la fumée de plusieurs cigarettes.
Figure 2 — Sc
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
