IEC 61076-1:1995/AMD2:2001
(Amendment)Amendment 2 - Connectors with assessed quality, for use in d.c., low frequency analogue and in digital high speed data applications - Part 1: Generic specification
Amendment 2 - Connectors with assessed quality, for use in d.c., low frequency analogue and in digital high speed data applications - Part 1: Generic specification
Amendement 2 - Connecteurs sous assurance de la qualité, pour utilisation dans le cadre d'applications analogiques en courant continu et à basse fréquence et dans le cadre d'applications numériques utilisant des débits élevés pour le transfert des données - Partie 1: Spécification générique
General Information
Relations
Buy Standard
Standards Content (Sample)
NORME CEI
INTERNATIONALE IEC
61076-1
INTERNATIONAL
QC 480000
STANDARD
AMENDEMENT 2
AMENDMENT 2
2001-06
Amendement 2
Connecteurs sous assurance de la qualité,
pour utilisation dans le cadre d'applications
analogiques en courant continu et à basse
fréquence et dans le cadre d'applications
numériques utilisant des débits élevés pour
le transfert des données –
Partie 1:
Spécification générique – Agrément de savoir-faire
Amendment 2
Connectors with assessed quality, for use in d.c.,
low frequency analogue and in digital high speed
data applications –
Part 1:
Generic specification – Capability approval
IEC 2001 Droits de reproduction réservés Copyright - all rights reserved
International Electrotechnical Commission 3, rue de Varembé Geneva, Switzerland
Telefax: +41 22 919 0300 e-mail: inmail@iec.ch IEC web site http://www.iec.ch
CODE PRIX
Commission Electrotechnique Internationale
C
PRICE CODE
International Electrotechnical Commission
Pour prix, voir catalogue en vigueur
For price, see current catalogue

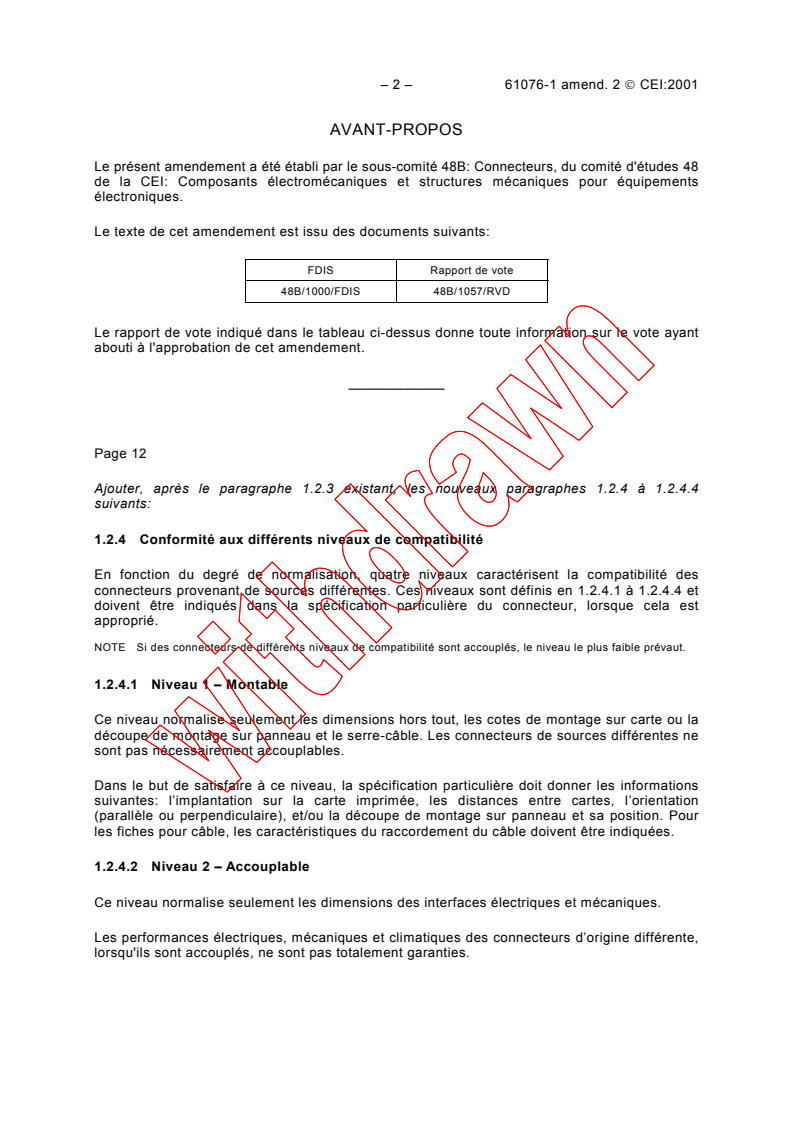

– 2 – 61076-1 amend. 2 CEI:2001
AVANT-PROPOS
Le présent amendement a été établi par le sous-comité 48B: Connecteurs, du comité d'études 48
de la CEI: Composants électromécaniques et structures mécaniques pour équipements
électroniques.
Le texte de cet amendement est issu des documents suivants:
FDIS Rapport de vote
48B/1000/FDIS 48B/1057/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cet amendement.
_____________
Page 12
Ajouter, après le paragraphe 1.2.3 existant, les nouveaux paragraphes 1.2.4 à 1.2.4.4
suivants:
1.2.4 Conformité aux différents niveaux de compatibilité
En fonction du degré de normalisation, quatre niveaux caractérisent la compatibilité des
connecteurs provenant de sources différentes. Ces niveaux sont définis en 1.2.4.1 à 1.2.4.4 et
doivent être indiqués dans la spécification particulière du connecteur, lorsque cela est
approprié.
NOTE Si des connecteurs de différents niveaux de compatibilité sont accouplés, le niveau le plus faible prévaut.
1.2.4.1 Niveau 1 – Montable
Ce niveau normalise seulement les dimensions hors tout, les cotes de montage sur carte ou la
découpe de montage sur panneau et le serre-câble. Les connecteurs de sources différentes ne
sont pas nécessairement accouplables.
Dans le but de satisfaire à ce niveau, la spécification particulière doit donner les informations
suivantes: l’implantation sur la carte imprimée, les distances entre cartes, l’orientation
(parallèle ou perpendiculaire), et/ou la découpe de montage sur panneau et sa position. Pour
les fiches pour câble, les caractéristiques du raccordement du câble doivent être indiquées.
1.2.4.2 Niveau 2 – Accouplable
Ce niveau normalise seulement les dimensions des interfaces électriques et mécaniques.
Les performances électriques, mécaniques et climatiques des connecteurs d’origine différente,
lorsqu'ils sont accouplés, ne sont pas totalement garanties.
61076-1 Amend. 2 IEC:2001 – 3 –
FOREWORD
This amendment has been prepared by subcommittee 48B: Connectors, of IEC technical
committee 48: Electromechanical components and mechanical structures for electronic
equipment.
...
