IEC 60669-2-3:2006

Switches for household and similar fixed electrical installations - Part 2-3: Particular requirements - Time-delay switches (TDS)

This part of IEC 60669 applies to time-delay switches (hereinafter referred to as TDS) with a rated voltage not exceeding 440 V and a rated current not exceeding 63 A, intended for household and similar fixed electrical installations, either indoors or outdoors, operated by hand and/or by remote control.

Interrupteurs pour installations électriques fixes domestiques et analogues - Partie 2-3: Exigences particulières - Interrupteurs temporisés (minuteries)

La présente partie de la CEI 60669 s'applique aux interrupteurs temporisés (désignés ci-après minuteries) de tension assignée ne dépassant pas 440 V et de courant assigné ne dépassant pas 63 A, prévus pour installations électriques fixes domestiques et analogues intérieures ou extérieures, commandés à la main ou à distance.

General Information

• Status: Published
• Publication Date: 28-Aug-2006
• ICS: 29.120.40 - Switches
• Technical Committee: SC 23B - Plugs, socket-outlets and switches
• Drafting Committee: MT 8 - TC 23/SC 23B/MT 8
• Current Stage: DELPUB - Deleted Publication
• Start Date: 12-Mar-2024
• Completion Date: 18-Feb-2022

Relations

• Revises: IEC 60669-2-3:1997 - Switches for household and similar fixed electrical installations - Part 2-3: Particular requirements - Time-delay switches (TDS)
• Effective Date: 05-Sep-2023
• Revised: IEC 60669-2-3:2024 - Switches for household and similar fixed electrical installations - Part 2-3: Particular requirements - Time-delay switches (TDS)
• Effective Date: 05-Sep-2023

Overview

IEC 60669-2-3:2006 is an international standard published by the International Electrotechnical Commission (IEC) that specifies the particular requirements for time-delay switches (TDS) used in household and similar fixed electrical installations. This third edition focuses on switches with a rated voltage up to 440 V and rated current up to 63 A, suitable for both indoor and outdoor applications. Time-delay switches covered by this standard can be operated manually or via remote control.

This standard ensures that TDS devices meet safety, performance, and reliability criteria to guarantee proper functionality and protection in residential and analogous electrical systems. It excludes electronic timers regulated under IEC 60669-2-1 and introduces special provisions for extra-low voltage usages (TBTP and TBTS).

Key Topics

• Scope and Application
  Provides clear definitions to limit the use of IEC 60669-2-3 to manual or remote-controlled TDS devices within specified voltage and current limits.

• Safety Requirements
  Includes electrical shock protection, mechanical strength, resistance to heat and aging, and provisions for earthing to ensure user safety and device durability.

• Construction and Design
  Details on switch construction, including terminals, enclosure protection against humidity and external conditions, and dimensional verification to meet compatibility requirements.

• Operational Performance
  Requirements on normal functioning, temperature rise due to operation, mechanical and electrical endurance, and resistance to abnormal operation of control circuits.

• Testing Procedures
  General notes on tests for insulation resistance, dielectric strength, making and breaking capacities, and EMC (electromagnetic compatibility) criteria are outlined to certify compliance.

• Marking and Identification
  Specifies clear markings for ratings, manufacturer identification, and classification to aid correct installation and maintenance.

Applications

The IEC 60669-2-3 standard applies primarily to:

• Residential Electrical Installations
  Time-delay switches used for lighting control, heating devices, exhaust fans, and other timed electrical processes in homes.

• Outdoor and Indoor Fixed Installations
  Devices installed in fixed positions, such as garden lighting, security systems, and similar setups with exposure to varied environmental conditions.

• Remote-Controlled Time-Delay Switching
  Engages functionalities where switches are operated remotely as well as by hand, supporting advanced home automation systems.

Using IEC-compliant time-delay switches enhances safety, energy efficiency, and operational reliability within household electrical environments.

Related Standards

• IEC 60669-2-1
  Covers electronic timing switches, complementing the mechanical and electro-mechanical time-delay devices specified in IEC 60669-2-3.

• IEC 60669 Series
  The broader series addresses general and particular requirements for switches used in fixed electrical installations within households and similar environments.

• IEC 60034-1
  Though not directly related to switches, refers to numbering conventions in IEC publications, illustrating the organizational framework relevant for electrical equipment standards.

• National and Regional Standards
  Many countries adopt IEC 60669-2-3 as a baseline for their regulations on household switchgear, ensuring compatibility and safety in international markets.

---

Adherence to IEC 60669-2-3 guarantees that time-delay switches for household fixed installations meet internationally recognized safety and performance benchmarks, fostering global interoperability and consumer protection. For detailed technical specifications and official guidance, consult the IEC Catalogue of publications or the IEC website.

Standards Content (Sample)

NORME CEI
INTERNATIONALE
IEC
60669-2-3
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2006-08
Interrupteurs pour installations électriques
fixes domestiques et analogues –
Partie 2-3:
Exigences particulières –
Interrupteurs temporisés
(minuteries)
Switches for household and similar
fixed electrical installations –
Part 2-3:
Particular requirements –
Time delay switches
(TDS)
Numéro de référence
Reference number
CEI/IEC 60669-2-3:2006

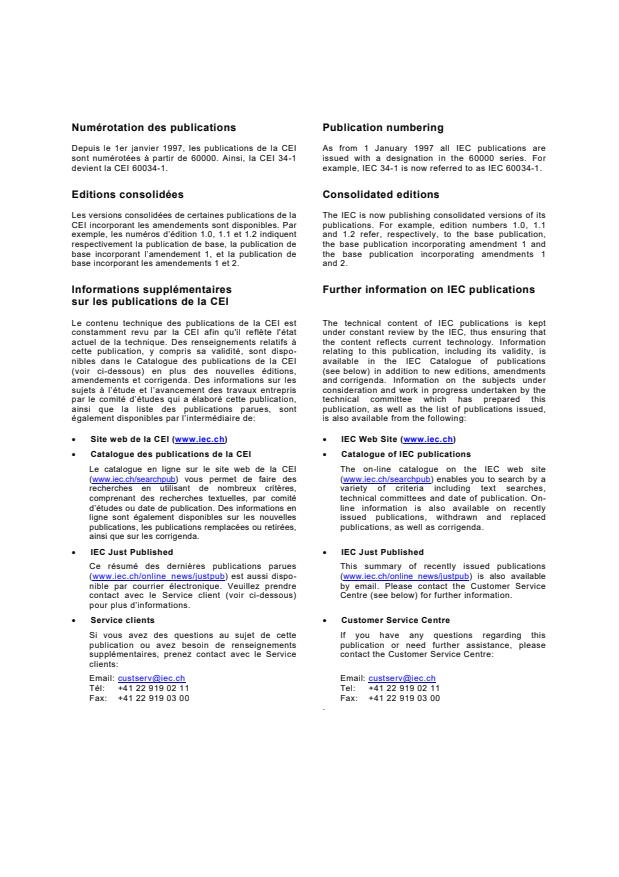

Numérotation des publications Publication numbering
Depuis le 1er janvier 1997, les publications de la CEI As from 1 January 1997 all IEC publications are
sont numérotées à partir de 60000. Ainsi, la CEI 34-1 issued with a designation in the 60000 series. For
devient la CEI 60034-1. example, IEC 34-1 is now referred to as IEC 60034-1.
Editions consolidées Consolidated editions
Les versions consolidées de certaines publications de la The IEC is now publishing consolidated versions of its
CEI incorporant les amendements sont disponibles. Par publications. For example, edition numbers 1.0, 1.1
exemple, les numéros d’édition 1.0, 1.1 et 1.2 indiquent and 1.2 refer, respectively, to the base publication,
respectivement la publication de base, la publication de the base publication incorporating amendment 1 and
base incorporant l’amendement 1, et la publication de the base publication incorporating amendments 1
base incorporant les amendements 1 et 2. and 2.
Informations supplémentaires Further information on IEC publications
sur les publications de la CEI
Le contenu technique des publications de la CEI est The technical content of IEC publications is kept
constamment revu par la CEI afin qu'il reflète l'état under constant review by the IEC, thus ensuring that
actuel de la technique. Des renseignements relatifs à the content reflects current technology. Information
cette publication, y compris sa validité, sont dispo- relating to this publication, including its validity, is
nibles dans le Catalogue des publications de la CEI available in the IEC Catalogue of publications
(voir ci-dessous) en plus des nouvelles éditions, (see below) in addition to new editions, amendments
amendements et corrigenda. Des informations sur les and corrigenda. Information on the subjects under
sujets à l’étude et l’avancement des travaux entrepris consideration and work in progress undertaken by the
par le comité d’études qui a élaboré cette publication, technical committee which has prepared this
ainsi que la liste des publications parues, sont publication, as well as the list of publications issued,
également disponibles par l’intermédiaire de: is also available from the following:
• Site web de la CEI (www.iec.ch) • IEC Web Site (www.iec.ch)
• Catalogue des publications de la CEI • Catalogue of IEC publications
Le catalogue en ligne sur le site web de la CEI The on-line catalogue on the IEC web site
(www.iec.ch/searchpub) vous permet de faire des (www.iec.ch/searchpub) enables you to search by a
recherches en utilisant de nombreux critères, variety of criteria including text searches,
comprenant des recherches textuelles, par comité technical committees and date of publication. On-
d’études ou date de publication. Des informations en line information is also available on recently
ligne sont également disponibles sur les nouvelles issued publications, withdrawn and replaced
publications, les publications remplacées ou retirées, publications, as well as corrigenda.
ainsi que sur les corrigenda.
• IEC Just Published • IEC Just Published
Ce résumé des dernières publications parues This summary of recently issued publications
(www.iec.ch/online_news/justpub) est aussi dispo- (www.iec.ch/online_news/justpub) is also available
nible par courrier électronique. Veuillez prendre by email. Please contact the Customer Service
contact avec le Service client (voir ci-dessous) Centre (see below) for further information.
pour plus d’informations.
• Service clients • Customer Service Centre
Si vous avez des questions au sujet de cette If you have any questions regarding this
publication ou avez besoin de renseignements publication or need further assistance, please
supplémentaires, prenez contact avec le Service contact the Customer Service Centre:
clients:
Email: [e-mail] Email: [e-mail]
Tél: [phone] Tel: [phone]
Fax: [phone] Fax: [phone]
.
NORME CEI
INTERNATIONALE
IEC
60669-2-3
INTERNATIONAL
Troisième édition
STANDARD
Third edition
2006-08
Interrupteurs pour installations électriques
fixes domestiques et analogues –
Partie 2-3:
Exigences particulières –
Interrupteurs temporisés
(minuteries)
Switches for household and similar
fixed electrical installations –
Part 2-3:
Particular requirements –
Time delay switches
(TDS)
 IEC 2006 Droits de reproduction réservés  Copyright - all rights reserved
Aucune partie de cette publication ne peut être reproduite ni No part of this publication may be reproduced or utilized in any
utilisée sous quelque forme que ce soit et par aucun procédé, form or by any means, electronic or mechanical, including
électronique ou mécanique, y compris la photocopie et les photocopying and microfilm, without permission in writing from
microfilms, sans l'accord écrit de l'éditeur. the publisher.
International Electrotechnical Commission, 3, rue de Varembé, PO Box 131, CH-1211 Geneva 20, Switzerland
Telephone: [phone] Telefax: [phone] E-mail: [e-mail] Web: www.iec.ch
CODE PRIX
P
PRICE CODE
Commission Electrotechnique Internationale
International Electrotechnical Commission
МеждународнаяЭлектротехническаяКомиссия
Pour prix, voir catalogue en vigueur
For price, see current catalogue

– 2 – 60669-2-3  CEI:2006
SOMMAIRE
AVANT-PROPOS.4

1 Domaine d’application .8
2 Références normatives.8
3 Termes et définitions .10
4 Exigences générales .12
5 Généralités sur les essais .12
6 Valeurs assignées .12
7 Classification.14
8 Marques et indications.16
9 Vérification des dimensions .18
10 Protection contre les chocs électriques.18
11 Dispositions pour assurer la mise à la terre .18
12 Bornes.18
13 Exigences constructives .18
14 Mécanisme.18
15 Résistance au vieillissement, protection procurée par les enveloppes des
interrupteurs et résistance à l'humidité .18
16 Résistance d'isolement et rigidité diélectrique .18
17 Echauffement .20
18 Pouvoir de fermeture et de coupure.20
19 Fonctionnement normal .20
20 Résistance mécanique .24
21 Résistance à la chaleur .24
22 Vis, parties transportant le courant et connexions.24
23 Lignes de fuite, distances d'isolement dans l'air et distances à travers la matière
de remplissage .24
24 Résistance de la matière isolante à une chaleur anormale, au feu et aux courants
de cheminement .28
25 Protection contre la rouille.28
26 Exigences de compatibilité électromagnétique.28

60669-2-3  IEC:2006 – 3 –
CONTENTS
FOREWORD.5

1 Scope.9
2 Normative references .9
3 Terms and definitions .11
4 General requirements .13
5 General notes on tests .13
6 Ratings.13
7 Classification.15
8 Marking .17
9 Checking of dimensions.19
10 Protection against electric shock .19
11 Provision for earthing .19
12 Terminals .19
13 Constructional requirements .19
14 Mechanism .19
15 Resistance to ageing, protection provided by enclosures of switches and
resistance to humidity.19
16 Insulation resistance and electric strength .19
17 Temperature rise .21
18 Making and breaking capacity .21
19 Normal operation.21
20 Mechanical strength .25
21 Resistance to heat.25
22 Screws, current-carrying parts and connections.25
23 Creepage distances, clearances and distances through sealing compound .25
24 Resistance of insulating material to abnormal heat, to fire and to tracking .29
25 Resistance to rusting.29
26 EMC requirements.29
101 Abnormal operation of the control circuit.29

– 4 – 60669-2-3  CEI:2006
COMMISSION ÉLECTROTECHNIQUE INTERNATIONALE
____________
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES FIXES
DOMESTIQUES ET ANALOGUES –
Partie 2-3: Exigences particulières –
Interrupteurs temporisés (minuteries)

AVANT-PROPOS
1) La Commission Electrotechnique Internationale (CEI) est une organisation mondiale de normalisation
composée de l'ensemble des comités électrotechniques nationaux (Comités nationaux de la CEI). La CEI a
pour objet de favoriser la coopération internationale pour toutes les questions de normalisation dans les
domaines de l'électricité et de l'électronique. A cet effet, la CEI – entre autres activités – publie des Normes
internationales, des Spécifications techniques, des Rapports techniques, des Spécifications accessibles au
public (PAS) et des Guides (ci-après dénommés "Publication(s) de la CEI"). Leur élaboration est confiée à des
comités d'études, aux travaux desquels tout Comité national intéressé par le sujet traité peut participer. Les
organisations internationales, gouvernementales et non gouvernementales, en liaison avec la CEI, participent
également aux travaux. La CEI collabore étroitement avec l'Organisation Internationale de Normalisation (ISO),
selon des conditions fixées par accord entre les deux organisations.
2) Les décisions ou accords officiels de la CEI concernant les questions techniques représentent, dans la mesure
du possible, un accord international sur les sujets étudiés, étant donné que les Comités nationaux de la CEI
intéressés sont représentés dans chaque comité d’études.
3) Les Publications de la CEI se présentent sous la forme de recommandations internationales et sont agréées
comme telles par les Comités nationaux de la CEI. Tous les efforts raisonnables sont entrepris afin que la CEI
s'assure de l'exactitude du contenu technique de ses publications; la CEI ne peut pas être tenue responsable
de l'éventuelle mauvaise utilisation ou interprétation qui en est faite par un quelconque utilisateur final.
4) Dans le but d'encourager l'uniformité internationale, les Comités nationaux de la CEI s'engagent, dans toute la
mesure possible, à appliquer de façon transparente les Publications de la CEI dans leurs publications
nationales et régionales. Toutes divergences entre toutes Publications de la CEI et toutes publications
nationales ou régionales correspondantes doivent être indiquées en termes clairs dans ces dernières.
5) La CEI n’a prévu aucune procédure de marquage valant indication d’approbation et n'engage pas sa
responsabilité pour les équipements déclarés conformes à une de ses Publications.
6) Tous les utilisateurs doivent s'assurer qu'ils sont en possession de la dernière édition de cette publication.
7) Aucune responsabilité ne doit être imputée à la CEI, à ses administrateurs, employés, auxiliaires ou
mandataires, y compris ses experts particuliers et les membres de ses comités d'études et des Comités
nationaux de la CEI, pour tout préjudice causé en cas de dommages corporels et matériels, ou de tout autre
dommage de quelque nature que ce soit, directe ou indirecte, ou pour supporter les coûts (y compris les frais
de justice) et les dépenses découlant de la publication ou de l'utilisation de cette Publication de la CEI ou de
toute autre Publication de la CEI, ou au crédit qui lui est accordé.
8) L'attention est attirée sur les références normatives citées dans cette publication. L'utilisation de publications
référencées est obligatoire pour une application correcte de la présente publication.
9) L’attention est attirée sur le fait que certains des éléments de la présente Publication de la CEI peuvent faire
l’objet de droits de propriété intellectuelle ou de droits analogues. La CEI ne saurait être tenue pour
responsable de ne pas avoir identifié de tels droits de propriété et de ne pas avoir signalé leur existence.
La Norme internationale CEI 60669-2-3 a été établie par le sous-comité 23B: Prises de
courant et interrupteurs, du comité d'études 23 de la CEI: Petit appareillage.
Cette troisième édition annule et remplace la seconde édition publiée en 1997. Elle constitue
une révision technique.
La présente édition présente, par rapport à l'édition antérieure, les modifications suivantes:
– clarification du domaine d’application afin d’exclure les minuteries électroniques relevant
de la CEI 60669-2-1;
– addition des exigences pour la TBTP et la TBTS.

60669-2-3  IEC:2006 – 5 –
INTERNATIONAL ELECTROTECHNICAL COMMISSION
____________
SWITCHES FOR HOUSEHOLD AND SIMILAR FIXED
ELECTRICAL INSTALLATIONS –
Part 2-3: Particular requirements –
Time-delay switches (TDS)
FOREWORD
1) The International Electrotechnical Commission (IEC) is a worldwide organization for standardization comprising
all national electrotechnical committees (IEC National Committees). The object of IEC is to promote
international co-operation on all questions concerning standardization in the electrical and electronic fields. To
this end and in addition to other activities, IEC publishes International Standards, Technical Specifications,
Technical Reports, Publicly Available Specifications (PAS) and Guides (hereafter referred to as “IEC
Publication(s)”). Their preparation is entrusted to technical committees; any IEC National Committee interested
in the subject dealt with may participate in this preparatory work. International, governmental and non-
governmental organizations liaising with the IEC also participate in this preparation. IEC collaborates closely
with the International Organization for Standardization (ISO) in accordance with conditions determined by
agreement between the two organizations.
2) The formal decisions or agreements of IEC on technical matters express, as nearly as possible, an international
consensus of opinion on the relevant subjects since each technical committee has representation from all
interested IEC National Committees.
3) IEC Publications have the form of recommendations for international use and are accepted by IEC National
Committees in that sense. While all reasonable efforts are made to ensure that the technical content of IEC
Publications is accurate, IEC cannot be held responsible for the way in which they are used or for any
misinterpretation by any end user.
4) In order to promote international uniformity, IEC National Committees undertake to apply IEC Publications
transparently to the maximum extent possible in their national and regional publications. Any divergence
between any IEC Publication and the corresponding national or regional publication shall be clearly indicated in
the latter.
5) IEC provides no marking procedure to indicate its approval and cannot be rendered responsible for any
equipment declared to be in conformity with an IEC Publication.
6) All users should ensure that they have the latest edition of this publication.
7) No liability shall attach to IEC or its directors, employees, servants or agents including individual experts and
members of its technical committees and IEC National Committees for any personal injury, property damage or
other damage of any nature whatsoever, whether direct or indirect, or for costs (including legal fees) and
expenses arising out of the publication, use of, or reliance upon, this IEC Publication or any other IEC
Publications.
8) Attention is drawn to the Normative references cited in this publication. Use of the referenced publications is
indispensable for the correct application of this publication.
9) Attention is drawn to the possibility that some of the elements of this IEC Publication may be the subject of
patent rights. IEC shall not be held responsible for identifying any or all such patent rights.
International Standard IEC 60669-2-3 has been prepared by subcommittee 23B: Plugs,
socket-outlets and switches, of IEC technical committee 23: Electrical accessories.
This third edition cancels and replaces the second edition published in 1997 of which it
constitutes a technical revision.
This edition includes the following significant technical changes with respect to the previous
edition:
– clarification of the scope to exclude electronic TDS (to be covered by IEC 60669-2-1);
– introduction of requirements for SELV/PELV.

– 6 – 60669-2-3  CEI:2006
Le texte de la présente norme est issu des documents suivants:
FDIS Rapport de vote
23B/826/FDIS 23B/840/RVD
Le rapport de vote indiqué dans le tableau ci-dessus donne toute information sur le vote ayant
abouti à l'approbation de cette norme.
Cette publication a été rédigée selon les Directives ISO/CEI, Partie 2.
La présente partie de la CEI 60669 doit être utilisée conjointement avec la CEI 60669-1. Elle
liste les modifications nécessaires pour convertir cette norme en une norme particulière pour
les interrupteurs temporisés (minuteries).
Dans cette publication, les caractères d'imprimerie suivants sont employés:
– exigences proprement dites: caractères romains;
– modalités d'essais: caractères italiques;
– notes: petits caractères romains.
Les paragraphes, figures ou tableaux complémentaires à ceux de la Partie 1 sont numérotés
à partir de 101.
Une liste de toutes les parties de la série CEI 60669, présentées sous le titre général
Interrupteurs pour installations électriques fixes domestiques et analogues, peut être
consultée sur le site web de la CEI.
Le comité a décidé que le contenu de cette publication ne sera pas modifié avant la date de
maintenance indiquée sur le site web de la CEI sous «http://webstore.iec.ch» dans les
données relatives à la publication recherchée. A cette date, la publication sera
• reconduite;
• supprimée;
• remplacée par une édition révisée, ou
• amendée.
60669-2-3  IEC:2006 – 7 –
The text of this standard is based on the following documents:
FDIS Report on voting
23B/826/FDIS 23B/840/RVD
Full information on the voting for the approval of this standard can be found in the report on
voting indicated in the above table.
This publication has been drafted in accordance with the ISO/IEC Directives, Part 2.
This part of IEC 60669-2 is to be used in conjunction with IEC 60669-1. It lists the changes
necessary to convert that standard into a specific standard for time-delay switches.
In this publication, the following print types are used:
– requirements proper: in roman type;
– test specifications: in italic type;
– notes: in smaller roman type.
Subclauses, figures or tables which are additional to those in part 1 are numbered starting
from 101.
A list of all parts of IEC 60669 series, under the general title Switches for household and
similar fixed-electrical installations, can be found on the IEC website.
The committee has decided that the contents of this publication will remain unchanged until
the maintenance result date indicated on the IEC web site under “http://webstore.iec.ch” in the
data related to the specific publication. At this date, the publication will be
• reconfirmed;
• withdrawn;
• replaced by a revised edition, or
• amended.
– 8 – 60669-2-3  CEI:2006
INTERRUPTEURS POUR INSTALLATIONS ÉLECTRIQUES FIXES
DOMESTIQUES ET ANALOGUES –
Partie 2-3: Exigences particulières –
Interrupteurs temporisés (minuteries)

1 Domaine d’application
L’article de la partie 1 s'applique avec les exceptions suivantes:
Remplacement du premier alinéa par:
La présente partie de la CEI 60669 s'applique aux interrupteurs temporisés (désignés ci-
après minuteries) de tension assignée ne dépassant pas 440 V et de courant assigné ne
dépassant pas 63 A, prévus pour installations électriques fixes domestiques et analogues
intérieures ou extérieures, commandés à la main ou à distance.
Les minuteries sont équipées d’un dispositif de temporisation mécanique, thermique,
pneumatique, hydraulique ou électrique ou d’un dispositif qui met en œuvre une quelconque
de leurs combinaisons.
Les minuteries électroniques sont couvertes par le domaine d'application de la CEI 60669-2-1.
Les minuteries comportant uniquement des composants passifs tels que des résistances, des
capacités, des composants CTP et CTN et des cartes électroniques de circuit imprimé ne sont
pas considérées comme des minuteries électroniques.
2 Références normatives
L'article de la partie 1 s'applique avec les additions suivantes:
CEI 60317, Spécifications pour types particuliers de fils de bobinage
CEI 60445: 1999, Principes fondamentaux et de sécurité pour les interfaces homme-
machines, le marquage et l'identification – Identification des bornes de matériels et des
extrémités de certains conducteurs désignés et règles générales pour un système
alphanumérique
CEI 60669-2-1:2002, Interrupteurs pour installations électriques fixes domestiques et
analogues – Partie 2-1: Prescriptions particulières – Interrupteurs électroniques
CEI 61140, Protection contre les chocs électriques – Aspects communs aux installations et
aux matériels
CEI 61558-2-6:1997, Sécurité des transformateurs, blocs d'alimentation et analogues –
Partie 2-6: Règles particulières pour les transformateurs de sécurité pour usage général

60669-2-3  IEC:2006 – 9 –
SWITCHES FOR HOUSEHOLD AND SIMILAR FIXED
ELECTRICAL INSTALLATIONS –
Part 2-3: Particular requirements –
Time-delay switches (TDS)
1 Scope
This clause of part 1 is applicable except as follows:
Replacement of the first paragraph by:
This part of IEC 60669 applies to time-delay switches (hereinafter referred to as TDS) with a
rated voltage not exceeding 440 V and a rated current not exceeding 63 A, intended for
household and similar fixed electrical installations, either indoors or outdoors, operated by
hand and/or by remote control.
TDS are provided with a time-delay device operated by mechanical, thermal, pneumatic,
hydraulic or electrical means or by a combination of them.
Electronic TDS are within the scope of IEC 60669-2-1.
TDS including only passive components such as resistors, capacitors, PTC and NTC
components and printed wiring boards are not considered to be electronic TDS.
2 Normative references
This clause of part 1 is applicable with the following additions:
IEC 60317, Specifications for particular types of winding wires
IEC 60445:1999, Basic and safety principles for man-machine interface, marking and
identification – Identification of equipment terminals and of terminations of certain designated
conductors, including general rules for an alphanumerical system
IEC 60669-2-1:2002, Switches for household and similar fixed-electrical installations –
Part 2-1: Particular requirements – Electronic switches
IEC 61140, Protection against electric shock – Common aspects for installation and
equipment
IEC 61558-2-6:1997, Safety of power transformers, power supply units and similar – Part 2-6:
Particular requirements for safety isolating transformers for general use

– 10 – 60669-2-3  CEI:2006
3 Termes et définitions
L'article de la partie 1 s'applique avec les additions suivantes:
3.14 Addition de la note suivante:
NOTE Cette définition s’applique seulement au circuit de l’interrupteur.
3.15 Addition de la note suivante:
NOTE Cette définition s’applique seulement au circuit de l’interrupteur.
Addition des nouvelles définitions suivantes:
3.101
interrupteurs temporisés (minuteries)
interrupteur pourvu d’un dispositif de temporisation qui le fait fonctionner pendant un certain
temps (la temporisation). Il peut être commandé manuellement et/ou lancé électriquement à
distance
3.101.1
minuterie électronique
minuterie comportant un ou des composants électroniques
3.102
tension de commande assignée
tension assignée au circuit de commande par le fabricant
3.103
circuit de l'interrupteur
circuit comportant les parties permettant le passage du courant assigné dans la minuterie
3.104
circuit de commande
circuit comportant les parties électriques pour la commande du mécanisme de commutation
dans une minuterie commandée électriquement
3.105
mécanisme de commande
mécanisme comprenant toutes les parties destinées au fonctionnement de la minuterie
3.106
commande manuelle incorporée
dispositif incorporé à l'interrupteur qui permet de faire fonctionner le circuit de coupure
directement ou indirectement. Ce dispositif n'est pas prévu pour le fonctionnement normal de
la minuterie
3.107
temporisation
durée pendant laquelle le ou les circuits de l’interrupteur restent fermés. toute durée prise
pour la diminution de la tension (par exemple pour la réduction de lumière) à la fin de la durée
de la temporisation est comprise dans la temporisation

60669-2-3  IEC:2006 – 11 –
3 Terms and definitions
This clause of part 1 is applicable with the following additions:
3.14 Addition of the following note:
NOTE This definition is only applicable to the switching circuit.
3.15 Addition of the following note:
NOTE This definition is only applicable to the switching circuit.
Addition of the following new definitions:
3.101
time-delay switches TDS
switch provided with a time-delay device which operates for a certain time (the delay time). It
may be either manually actuated and/or remotely electrically initiated
3.101.1
electronic TDS
TDS containing electronic component(s)
3.102
rated control voltage
voltage assigned to the control circuit by the manufacturer
3.103
switching circuit
circuit which contains the parts which allow the rated current to flow through the TDS
3.104
control circuit
circuit which includes electrical parts to control the switching circuit in an electrically
controlled TDS
3.105
control mechanism
all the parts which are intended for the operation of the TDS
3.106
incorporated hand-operated device
device incorporated in the switch which allows the switching circuit to be operated, directly or
indirectly. This device is not intended for the normal operation of the TDS
3.107
delay time
period during which the switching circuit(s) is (are) kept closed. Any time taken for the
decreasing of the voltage (e.g. to reduce the light) at the end of the delay period is included
within the delay time
– 12 – 60669-2-3  CEI:2006
3.108
dispositif de temporisation
ensemble des constituants qui influencent la temporisation. Le dispositif de temporisation est
excité par une impulsion du circuit de commande dans les minuteries à commande électrique.
La temporisation peut être réglable
3.109
minuterie débrochable
minuterie composée de deux parties, l’une servant de base et comportant les bornes, l’autre
amovible comportant le circuit de l’interrupteur et le circuit de commande, les deux parties
s’adaptant l’une dans l’autre par des connexions élastiques, en utilisant un moyen permettant
de les solidariser et/ou séparer avec ou sans l’aide d’un outil
4 Exigences générales
L'article de la partie 1 s'applique avec l'addition suivante:
Addition après le premier alinéa:
Le fonctionnement d’une minuterie ne doit pas être perturbé quand elle est montée avec un
angle ne s'écartant pas de plus de 5° de la position spécifiée d’utilisation.
5 Généralités sur les essais
L'article de la partie 1 s'applique avec les additions suivantes:
5.4 Addition après le dernier alinéa:
Pour les essais du Paragraphe 101, trois échantillons supplémentaires sont nécessaires.
Addition des paragraphes suivants:
5.101 Si une minuterie est équipée d’une commande manuelle incorporée agissant
directement sur le circuit de l’interrupteur, elle doit être essayée conformément aux exigences
de 19.101.
5.102 Pour les minuteries à commande manuelle, les exigences concernant la tension de
commande ne s'appliquent pas.
5.103 Dans le cas d’une minuterie où le circuit de commande et le circuit de l’interrupteur
n’ont pas un point commun, l’essai est réalisé avec les circuits alimentés sous les tensions
assignées qui sont spécifiées dans la présente norme.
6 Valeurs assignées
L’article de la partie 1 s'applique avec les exceptions suivantes:
6.1 Remplacement:
Les tensions assignées préférentielles sont:
– en courant alternatif: 6 V, 8 V, 9 V, 12 V, 24 V, 42 V, 48 V, 110 V, 130 V, 220 V, 230 V et
240 V;
NOTE Ces tensions assignées sont ajustées sur les tensions de commande assignées, spécifiées en 6.101 pour
simplifier les essais sur les minuteries ayant un point commun entre le circuit de commande et le circuit de
l’interrupteur.
60669-2-3  IEC:2006 – 13 –
3.108
delay device
all components which have an influence on the delay time. The delay device is energized by
means of an impulse into the control circuit in an electrically controlled TDS. The delay time
may be adjustable
3.109
disconnectable TDS
TDS consisting of two parts, the first being used as a base and including the terminals, the
other being removable and including the switching and the control circuits, the two parts being
resiliently connected together using a means which allows joining and/or separating with or
without the use of a tool
4 General requirements
This clause of part 1 is applicable with the following addition:
Addition after the first paragraph:
The operation of a TDS shall not be impaired when it is mounted at an angle deviating by not
more than 5° from the specified position of use.
5 General notes on tests
This clause of part 1 is applicable with the following additions:
5.4 Addition after the last paragraph:
For the tests of subclause 101, three additional specimens are necessary.
Addition of the following subclauses:
5.101 If a TDS is provided with an incorporated hand-operated device, actuating the
switching circuit directly, it shall be tested as specified in 19.101.
5.102 For a TDS operated by hand, the requirements relating to the control voltage do
not apply.
5.103 In the case of a TDS for which the control and the switching circuits have no common
point, the test is made with the circuits supplied with the rated voltages which are specified in
this standard.
6 Ratings
This clause of part 1 is applicable except as follows:
6.1 Replacement:
Preferred rated voltages are:
– a.c. : 6 V, 8 V, 9 V, 12 V, 24 V, 42 V, 48 V, 110 V, 130 V, 220 V, 230 V and 240 V;
NOTE These rated voltages are aligned with the rated control voltages specified in 6.101 to simplify the tests on
TDS having a common point between the control and switching circuits.

– 14 – 60669-2-3  CEI:2006
6.2 Addition de la note suivante:
NOTE Dans certaines minuteries, des contacts auxiliaires conçus pour un courant plus faible que le courant
assigné au circuit de l'interrupteur peuvent être ajoutés. Les valeurs assignées et les exigences s’y rapportant sont
à l’étude.
Addition du paragraphe suivant:
6.101 Les tensions de commande assignées préférentielles sont:
– en courant alternatif: 6 V, 8 V, 9 V, 12 V, 24 V, 42 V, 48 V, 110 V, 130 V, 220 V, 230 V et
240 V;
– en courant continu: 6 V, 9 V, 12 V, 24 V, 48 V, 60 V, 110 V et 220 V.
7 Classification
L’article de la partie 1 s'applique avec les exceptions suivantes:
7.1.1 Remplacement:
Selon les connexions possibles (voir Figure 8 de la CEl 60669-1) en

Numéro de
fonction
interrupteur unipolaire 1
interrupteur bipolaire 2
interrupteur tripolaire 3
interrupteur tripolaire avec neutre coupé 03
interrupteur à deux directions 6

7.1.5 Addition de ce qui suit:
– interrupteurs temporisés (minuteries):
• à commande manuelle;
• à commande à distance;
• à commande manuelle et à distance.
NOTE Il est possible d’avoir, en plus de chacun des modes de commande cités ci-dessus, une commande
complémentaire permettant la fermeture et/ou l’ouverture permanentes. Ces possibilités sont données par un
dispositif complémentaire agissant soit directement sur le circuit de l’interrupteur, soit sur le circuit de commande.
7.1.7 Addition de ce qui suit:
– minuterie débrochable;
Addition du paragraphe suivant:
7.1.101 Selon le type de mécanisme de commande:
– mécanique;
– thermique;
– pneumatique;
60669-2-3  IEC:2006 – 15 –
6.2 Addition of the following note:
NOTE In certain TDS, auxiliary contacts designed for a current lower than the rated current of the switching
circuit may be added. Relevant ratings and requirements are under consideration.
Addition of the following subclause:
6.101 Preferred rated control voltages are:
– a.c. : 6 V, 8 V, 9 V, 12 V, 24 V, 42 V, 48 V, 110 V, 130 V, 220 V, 230 V and 240 V;
– d.c. : 6V, 9 V, 12 V, 24 V, 48 V, 60 V, 110 V and 220 V.
7 Classification
This clause of part 1 is applicable except as follows:
7.1.1 Replacement:
According to the possible connections (see Figure 8 of IEC 60669-1):

Pattern
number
single-pole switches 1
double-pole switches 2
three-pole switches 3
three-pole plus switched neutral switches 03
two-way switches 6
7.1.5 Addition of the following:
– time-delay switches (TDS):
• manually operated;
• remotely operated;
• manually and remotely operated.
NOTE The above methods of operation may be combined with a complementary method of operation allowing
permanent on and/or permanent off. These possibilities are given by a complementary device acting either directly
on the switching circuit, or on the control circuit.
7.1.7 Addition of the following:
– disconnectable TDS;
Addition of the following subclause:
7.1.101 According to the type of control mechanism:
– mechanical;
– thermal;
– pneumatic;
– 16 – 60669-2-3  CEI:2006
– hydraulique;
– électrique;
– combinaison(s) des types ci-dessus.
8 Marques et indications
L'article de la partie 1 s'applique avec les additions suivantes:
8.1 Addition après le dernier tiret:
– la tension de commande assignée en volts, si celle-ci diffère de la tension assignée;
– le symbole pour le réglage de la temporisation, si applicable;
– les symboles pour les positions “Fermeture permanente” et “Ouverture permanente”, si
applicable;
– le symbole pour “Temporisation”.
Addition après la Note 2:
NOTE 3 Si une valeur de temporisation est indiquée, il convient qu’elle soit exprimée en minutes.
8.2 Addition des symboles suivants:
ou
Fermeture permanente .

NOTE Si la minuterie peut être commandée aussi à distance, le symbole | n'est pas à utiliser.
ou ou "min"
Temporisation.

Ouverture permanente uniquement si la distance
d’ouverture des contacts de la minuterie n’est pas

inférieure à 3 mm.
ou ou "        "
Réglage de la temporisation .

Mécanisme de commande .

Interrupteur.
ou ou ou
NOTE Au Royaume-Uni, le symbole consistant en 2 cercles concentriques n'est pas utilisé pour indiquer une
temporisation.
8.4 Addition avant les notes de ce paragraphe:
Si nécessaire, le schéma de câblage où est indiqué clairement le repérage des bornes doit
être fixé sur l’appareil ou à l’intérieur du couvercle de protection des bornes.
Les bornes du circuit de commande doivent être marquées selon la CEI 60445 et/ou les
symboles appropriés indiqués en 8.2.
8.7 Le paragraphe de la partie 1 ne s'applique pas.

60669-2-3  IEC:2006 – 17 –
– hydraulic;
– electrical;
– combination(s) of the above.
8 Marking
This clause of part 1 is applicable with the following additions:
8.1 Addition after the last dashed text:
– rated control voltage in volts, if different from the rated voltage;
– symbol for the adjustment of the delay time, if applicable;
– symbols for the positions "Permanent on" and "Permanent off", if applicable;
– symbol for "Delay time".
Addition after Note 2:
NOTE 3 If a delay time value is indicated, it should be expressed in minutes.
8.2 Addition of the following symbols:
or
Permanent on .

NOTE – If the TDS may also be remote controlled, the symbol | is not to be used.
or or "min"
Delay time .

Permanent off but only if the air gap of the switching

contact of the TDS is not less than 3 mm .
or or "        "
Adjustment of delay time.

Control mechanism .

Switch.
or or or
NOTE In UK, the symbol consisting of 2 concentric circles is not used to indicate time delay.
8.4 Addition before the notes of this subclause:
If necessary, the wiring diagram on which the terminal reference is clearly indicated shall be
fixed to the accessory or inside the protective cover for the terminals.
The terminals of the control circuit shall be marked according to IEC 60445 and/or with the
symbols according to 8.2.
8.7 This subclause of part 1 does not apply.

– 18 – 60669-2-3  CEI:2006
9 Vérification des dimensions
L'article de la partie 1 s'applique.
10 Protection contre les chocs électriques
L'article de la partie 1 s'applique.
11 Dispositions pour assurer la mise à la terre
L'article de la partie 1 s'applique.
12 Bornes
L'article de la partie 1 s'applique.
13 Exigences constructives
L'article de la partie 1 s'applique avec les additions suivantes:
Addition des paragraphes suivants:
13.101 Cela signifie que les minuteries reviennent au début d’une temporisation complète
quand le circuit de commande est sollicité au cours d’un précédent cycle de temporisation.
13.102 Les transformateurs destinés aux circuits TBTS doivent être des transformateurs de
sécurité et doivent répondre aux exigences correspondantes de la CEI 61558-2-6.
∗
NOTE Pour l’utilisation de la TBTS et de la TBTP, voir la CEI 61140 et la CEI 60364-4-41.
14 Mécanisme
L'article de la partie 1 s'applique avec l'addition suivante:
Addition du paragraphe suivant:
14.101 Si une minuterie est équipée d’une commande manuelle incorporée, et si un
indicateur de position est utilisé, il doit indiquer clairement et sans ambiguïté la position du
circuit de l’interrupteur.
15 Résistance au vieillissement, protection procurée par les enveloppes des
interrupteurs et résistance à l'humidité
L'article de la partie 1 s'applique.
16 Résistance d'isolement et rigidité diélectrique
L'article de la partie 1 s'applique avec l'addition suivante:
———————
∗
CEI 60364-4-41: 1992, Installations électriques à basse tension – Partie 4-41: P
...
