Hand-held non-electric power tools — Safety requirements — Part 13: Fastener driving tools

ISO 11148-13:2017 specifies safety requirements for hand-held non-electric power tools (hereinafter referred to as "fastener driving tools") intended for installation of a fastener (see Annex B), forming a mechanical connection or attachment with the workpiece which are for example wood and wood-based materials, plastic materials, fibre materials (loose or compacted), cementitious materials, metals and combinations of these materials. The fastener driving tools for fasteners can be powered by compressed air or combustible gases (which may be ignited by a battery or accumulator) and the energy is transmitted to an impacted element by an intermediary component that does not leave the device. These tools are intended to be used by one operator and supported by the operator's hand or hands, with or without a suspension, e.g. a balancer. ISO 11148-13:2017 is applicable to fastener driving tools in which energy is applied to a loaded fastener for the purpose of driving this into a workpiece. ISO 11148-13:2017 is not applicable to fastener driving tools in which the energy for driving fasteners is drawn from powder-actuated cartridges, hydraulics or from any type of electrical supply. ISO 11148-13:2017 does not deal with special requirements and modifications of hand-held power tools for the purpose of mounting them in a fixture. ISO 11148-13:2017 deals with all significant hazards, hazardous situations or hazardous events relevant to fastener driving tools for fasteners when they are used as intended and under conditions of misuse which are reasonably foreseeable by the manufacturer, with the exception of the use of power tools in potentially explosive atmospheres. NOTE ISO 80079?36 gives requirements for non-electrical equipment for potentially explosive atmospheres.

Machines portatives à moteur non électrique — Exigences de sécurité — Partie 13: Machines à enfoncer les fixations

ISO 11148-13:2017 spécifie les exigences de sécurité pour les machines portatives non électriques (ci-après appelées «machines à enfoncer les fixations») destinées à la pose d'une fixation (voir l'Annexe B), réalisant un accouplement mécanique ou un assemblage avec la pièce qui est, par exemple, constituée de bois ou de matériaux à base de bois, de matières plastiques, de matériaux fibreux (lâches ou compacts), de matériaux à base de ciment, de métaux et de combinaisons de ces matériaux. Les machines à enfoncer les fixations peuvent être alimentées par air comprimé ou par des gaz combustibles (dont l'allumage peut être assuré par une batterie ou un accumulateur) et l'énergie est transmise à l'élément subissant le choc par une pièce intermédiaire qui est solidaire de l'appareil. Ces machines sont destinées à être utilisées par un seul opérateur et à être portées par la ou les mains de l'opérateur avec ou sans suspension, par exemple à l'aide d'un berceau. ISO 11148-13:2017 est applicable aux machines à enfoncer les fixations dans lesquelles l'énergie est appliquée à une fixation chargée dans l'appareil dans le but de l'enfoncer dans une pièce. ISO 11148-13:2017 n'est pas applicable aux machines à enfoncer les fixations dans lesquelles l'énergie nécessaire pour enfoncer les fixations est fournie par des cartouches à charge propulsive, des équipements hydrauliques ou par tout type d'alimentation électrique. ISO 11148-13:2017 ne traite pas des exigences spécifiques ni des modifications des machines portatives de pose de fixations destinées à être montées dans un châssis. ISO 11148-13:2017 traite de tous les phénomènes dangereux, situations et événements dangereux significatifs pertinents pour les machines à enfoncer les fixations lorsqu'elles sont utilisées normalement et dans les conditions de mauvaise utilisation qui sont raisonnablement prévisibles par le fabricant, à l'exception de l'usage des machines dans des atmosphères explosibles. NOTE L'ISO 80079?36 donne les exigences pour les appareils non électriques destinés à être utilisés en atmosphères explosibles.

General Information

Status
Published
Publication Date
22-Nov-2017
Current Stage
9092 - International Standard to be revised
Completion Date
04-Feb-2021
Ref Project

Buy Standard

Standard
ISO 11148-13:2017 - Hand-held non-electric power tools -- Safety requirements
English language
45 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 11148-13:2017 - Machines portatives a moteur non électrique -- Exigences de sécurité
French language
47 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (Sample)

INTERNATIONAL ISO
STANDARD 11148-13
First edition
2017-11
Hand-held non-electric power tools —
Safety requirements —
Part 13:
Fastener driving tools
Machines portatives à moteur non électrique — Exigences de
sécurité —
Partie 13: Machines à enfoncer les fixations
Reference number
ISO 11148-13:2017(E)
©
ISO 2017

---------------------- Page: 1 ----------------------

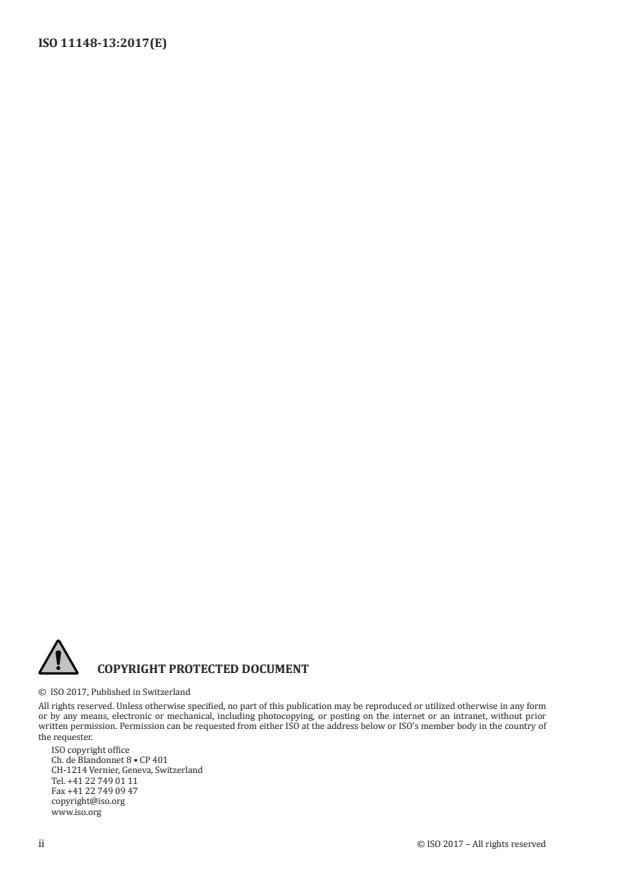

ISO 11148-13:2017(E)

COPYRIGHT PROTECTED DOCUMENT
© ISO 2017, Published in Switzerland
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form
or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior
written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of
the requester.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 11148-13:2017(E)

Contents Page
Foreword .v
Introduction .vi
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 2
3.1 General terms . 2
3.2 Terms and definitions related to fastener driving tools . 3
4 Safety requirements and measures . 8
4.1 General . 8
4.2 Mechanical safety. 8
4.2.1 Protection against points and edges of fasteners . 8
4.2.2 Prevention of unintended ejection of fasteners . 8
4.2.3 Prevention of free flight of fasteners . 9
4.2.4 Design of the workpiece contact . 9
4.2.5 Permitted trigger actuation modes .11
4.2.6 Strength of the fastener driving tool .12
4.2.7 Surfaces, edges and corners .12
4.2.8 Stability .12
4.2.9 Tool construction .12
4.2.10 Unintentional change of actuation mode .12
4.3 Electrical safety .13
4.4 Thermal safety .13
4.4.1 Hot surfaces.13
4.4.2 Cold surfaces .13
4.5 Noise reduction .13
4.6 Mechanical impact (vibration/recoil) .13
4.7 Materials and substances processed, used or emitted .14
4.7.1 Collating material residues .14
4.7.2 Discharged air, gas and lubricants .14
4.8 Ergonomics .14
4.8.1 Weight and control of the tool .14
4.8.2 Handle design .15
4.9 User information .15
4.9.1 Tool markings .15
4.9.2 Tool operating instructions .15
4.10 Fire and explosion .15
4.10.1 Hazardous energy supplies for pneumatic tools .15
4.10.2 Release of flammable gas from gas tools and gas containers .15
4.10.3 Rupture due to high temperatures in the tool .16
5 Verification .16
5.1 General .16
5.2 Protection against mechanical hazards .16
5.2.1 Protection against points and edges of fasteners .16
5.2.2 Prevention of ejected fasteners .16
5.2.3 Prevention of free flight of fasteners .17
5.2.4 Design of the workpiece contact .17
5.2.5 Actuation modes .18
5.2.6 Strength of the fastener driving tool .20
5.2.7 Surfaces, edges and corners .21
5.2.8 Stability .21
5.2.9 Tool construction .21
5.2.10 Unintentional change of actuation mode .21
© ISO 2017 – All rights reserved iii

---------------------- Page: 3 ----------------------

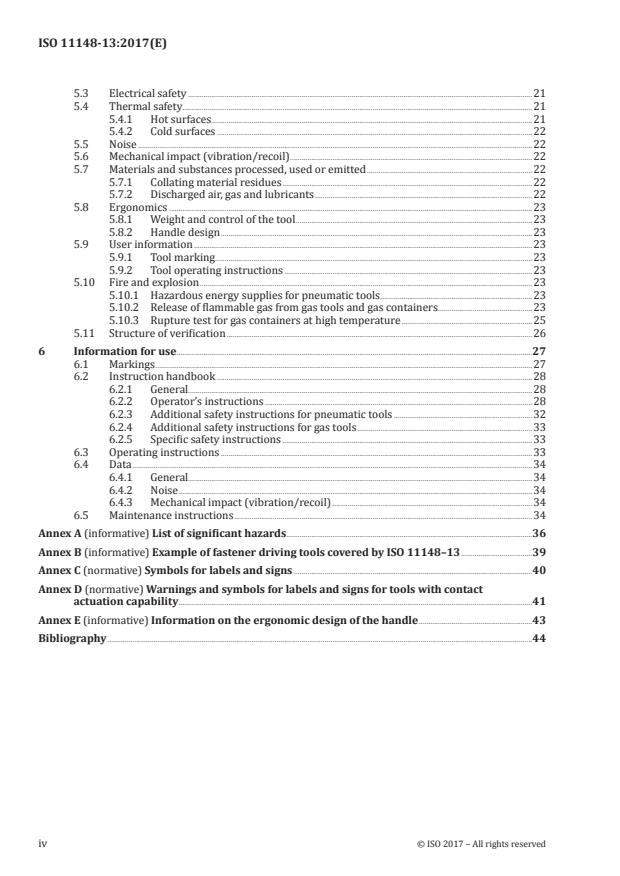

ISO 11148-13:2017(E)

5.3 Electrical safety .21
5.4 Thermal safety .21
5.4.1 Hot surfaces.21
5.4.2 Cold surfaces .22
5.5 Noise .22
5.6 Mechanical impact (vibration/recoil) .22
5.7 Materials and substances processed, used or emitted .22
5.7.1 Collating material residues .22
5.7.2 Discharged air, gas and lubricants .22
5.8 Ergonomics .23
5.8.1 Weight and control of the tool .23
5.8.2 Handle design .23
5.9 User information .23
5.9.1 Tool marking.23
5.9.2 Tool operating instructions .23
5.10 Fire and explosion .23
5.10.1 Hazardous energy supplies for pneumatic tools .23
5.10.2 Release of flammable gas from gas tools and gas containers .23
5.10.3 Rupture test for gas containers at high temperature .25
5.11 Structure of verification .26
6 Information for use .27
6.1 Markings .27
6.2 Instruction handbook .28
6.2.1 General.28
6.2.2 Operator’s instructions .28
6.2.3 Additional safety instructions for pneumatic tools .32
6.2.4 Additional safety instructions for gas tools .33
6.2.5 Specific safety instructions .33
6.3 Operating instructions .33
6.4 Data .34
6.4.1 General.34
6.4.2 Noise .34
6.4.3 Mechanical impact (vibration/recoil) .34
6.5 Maintenance instructions .34
Annex A (informative) List of significant hazards.36
Annex B (informative) Example of fastener driving tools covered by ISO 11148–13 .39
Annex C (normative) Symbols for labels and signs .40
Annex D (normative) Warnings and symbols for labels and signs for tools with contact
actuation capability .41
Annex E (informative) Information on the ergonomic design of the handle .43
Bibliography .44
iv © ISO 2017 – All rights reserved

---------------------- Page: 4 ----------------------
ISO 11148-13:2017(E)

Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out
through ISO technical committees. Each member body interested in a subject for which a technical
committee has been established has the right to be represented on that committee. International
organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.
ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of
electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are
described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the
different types of ISO documents should be noted. This document was drafted in accordance with the
editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).
Attention is drawn to the possibility that some of the elements of this document may be the subject of
patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of
any patent rights identified during the development of the document will be in the Introduction and/or
on the ISO list of patent declarations received (see www.iso.org/patents).
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation on the voluntary nature of standards, the meaning of ISO specific terms and
expressions related to conformity assessment, as well as information about ISO's adherence to the
World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see the following
URL: www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee ISO/TC 118, Compressors and pneumatic tools,
machines and equipment, Subcommittee SC 3, Pneumatic tools and machines.
A list of all parts in the ISO 11148 series can be found on the ISO website.
© ISO 2017 – All rights reserved v

---------------------- Page: 5 ----------------------
ISO 11148-13:2017(E)

Introduction
This document is a type C standard as stated in ISO 12100.
The machinery concerned and the extent to which hazards, hazardous situations and events are
covered are indicated in the Scope.
When provisions of this type C standard are different from those which are stated in type A or
B standards, the provisions of this type C standard take precedence over the provisions of other
standards, for machines that have been designed and built according to the provisions of this type C
standard.
The ISO 11148 series consists of a number of independent parts for individual types of hand-held non-
electric power tools.
Certain parts of ISO 11148 cover hand-held non-electric power tools, driven by internal combustion
engines powered by gaseous or liquid fuel. In these parts, the safety aspects relating to internal
combustion engines are found in a normative annex.
The parts are type C standards and refer to pertinent International Standards of type A and B where
such standards are applicable.
vi © ISO 2017 – All rights reserved

---------------------- Page: 6 ----------------------
INTERNATIONAL STANDARD ISO 11148-13:2017(E)
Hand-held non-electric power tools — Safety
requirements —
Part 13:
Fastener driving tools
1 Scope
This document specifies safety requirements for hand-held non-electric power tools (hereinafter
referred to as “fastener driving tools”) intended for installation of a fastener (see Annex B), forming
a mechanical connection or attachment with the workpiece which are for example wood and wood-
based materials, plastic materials, fibre materials (loose or compacted), cementitious materials,
metals and combinations of these materials. The fastener driving tools for fasteners can be powered
by compressed air or combustible gases (which may be ignited by a battery or accumulator) and the
energy is transmitted to an impacted element by an intermediary component that does not leave the
device. These tools are intended to be used by one operator and supported by the operator's hand or
hands, with or without a suspension, e.g. a balancer.
This document is applicable to fastener driving tools in which energy is applied to a loaded fastener for
the purpose of driving this into a workpiece.
This document is not applicable to fastener driving tools in which the energy for driving fasteners is
drawn from powder-actuated cartridges, hydraulics or from any type of electrical supply.
This document does not deal with special requirements and modifications of hand-held power tools for
the purpose of mounting them in a fixture.
This document deals with all significant hazards, hazardous situations or hazardous events relevant
to fastener driving tools for fasteners when they are used as intended and under conditions of misuse
which are reasonably foreseeable by the manufacturer, with the exception of the use of power tools in
potentially explosive atmospheres.
NOTE ISO 80079–36 gives requirements for non-electrical equipment for potentially explosive atmospheres.
2 Normative references
The following documents are referred to in text in such a way that some or all of their content
constitutes requirements of this document. For dated references, only the edition cited applies. For
undated references, the latest edition of the referenced document (including any amendments) applies.
ISO 3864-2:2016, Graphical symbols — Safety colours and safety signs — Part 2: Design principles for
product safety labels
ISO 4871:1996, Acoustics — Declaration and verification of noise emission values of machinery and
equipment
ISO 7010:2011, Graphical symbols — Safety colours and safety signs — Registered safety signs
ISO 8662-11:1999, Hand-held portable power tools — Measurement of vibrations at the handle — Part 11:
Fastener driving tools
ISO 8662-11:1999/Amd 1:2001, Hand-held portable power tools — Measurement of vibrations at the
handle — Part 11: Fastener driving tools — Amendment 1
© ISO 2017 – All rights reserved 1

---------------------- Page: 7 ----------------------
ISO 11148-13:2017(E)

ISO 12100:2010, Safety of machinery — General principles for design — Risk assessment and risk reduction
ISO 13732-1:2006, Ergonomics of the thermal environment — Methods for the assessment of human
responses to contact with surfaces — Part 1: Hot surfaces
ISO 13732-3:2005, Ergonomics of the thermal environment — Methods for the assessment of human
responses to contact with surfaces — Part 3: Cold surfaces
EN 12096:1997, Mechanical vibration — Declaration and verification of vibration emission values
EN 12549:1999+A1:2008, Acoustics — Noise test code for fastener driving tools — Engineering method
EN 15895:2011, Cartridge operated hand-held tools — Safety requirements — Fixing and hard marking tools
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 12100, ISO 3857-3 and
ISO 5391 and the following apply.
ISO and IEC maintain terminological databases for use in standardization at the following addresses:
— IEC Electropedia: available at http://www.electropedia.org/
— ISO Online browsing platform: available at http://www.iso.org/obp
3.1 General terms
3.1.1
hand-held power tool
machine operated by one or two hands and driven by rotary or linear motors powered by compressed
air, gaseous or liquid fuel (which may be ignited by a battery or an accumulator) or stored energy (e.g. by
a spring) to do mechanical work and so designed that the motor and the mechanism form an assembly
that can easily be brought to its place of operation
3.1.1.1
pneumatic tool
tool, where energy to drive the fasteners comes from compressed air
3.1.1.2
gas tool
tool, where energy to drive the fasteners comes from combustion of gases
3.1.2
horizontal-down
tool orientation, where the tool nose is normal to a horizontal work surface and pointed downwards
3.1.3
horizontal-up
tool orientation where the tool nose is normal to a horizontal work surface and pointed upwards
3.1.4
vertical
tool orientation where the tool nose is normal to a vertical work surface
3.1.5
production application
high-volume professional application such as pallets, furniture, manufactured housing, upholstery and
sheathing
2 © ISO 2017 – All rights reserved

---------------------- Page: 8 ----------------------
ISO 11148-13:2017(E)

3.2 Terms and definitions related to fastener driving tools
3.2.1
fastener driving tool
hand-held power tool in which energy is applied in a linear motion to a loaded fastener for the purpose
of driving the fastener into defined materials
3.2.1.1
coil nailer
nailer that drives fasteners from a collated coil of nails
Note 1 to entry: The primary purpose of this tool being production applications
3.2.1.2
heavy-duty stapler or bradder
stapler or bradder capable of driving
— fasteners of 18 gauge/1,2 mm nominal diameter or heavier wire, or
— fasteners with 0,8 mm nominal thickness or larger, or
— fasteners with 1,2 mm nominal width or larger
Note 1 to entry: These tools are primarily for production applications.
3.2.1.3
light-duty tool
tool capable of driving fasteners where the mass of the fastener is less than 0,5 g and the length
is ≤26 mm or less than 0,4 g if the length is ≤36 mm or the tool is operated by hitting the tool in a
designated area
3.2.1.4
pinner
tool capable of driving headless fasteners up to 51 mm in length and a maximum gauge of 23 (0,64 mm)
diameter
Note 1 to entry: Larger gauge pinners are available.
3.2.1.5
single-blow tool
fastener driving tool that drives the fastener with a single stroke of the driving element
3.2.1.6
multi-blow tool
fastener driving tool that drives the fastener with more than one stroke of the driving element
3.2.1.7
special application tools
tools without a workpiece contact whose fasteners are formed or clamped during application by devices
such as integrated anvils or self- contained clinching anvils which prevents free flight of fasteners
3.2.2
fastener
mechanical device used for securing fixings to surfaces, or joining materials together, such as: nails,
staples and pins
3.2.3
collating material
material for joining together single fasteners in strips or coils with adhesive, paper or plastic tape,
plastic strap or wire
© ISO 2017 – All rights reserved 3

---------------------- Page: 9 ----------------------
ISO 11148-13:2017(E)

3.2.4
trigger
tool control operated manually by a tool operator
3.2.4.1
actuation mode selector
tool control, manually set by the operator, so that the tool operates in a specific actuation mode
3.2.4.2
dual activation
two devices such as triggers, levers or switches that work in conjunction with each other such that both
devices require activation to actuate the tool
Note 1 to entry: A sequence of activation may be necessary for tool actuation.
3.2.5
workpiece contact
control element or assembly that needs to activated before a fastening operation can be performed
3.2.5.1
extended workpiece contact
control element or assembly that is extended from the tool and is retracted by pressing on the workpiece,
preventing the tool from driving a fastener when not pressed against the workpiece
3.2.5.2
retracted workpiece contact
workpiece contact that is retracted and extends when the trigger is activated, preventing the tool from
driving a fastener when not pressed against the workpiece
3.2.6
full sequential actuation
actuation mode which allows single driving operations via the trigger after the workpiece contact has
been operated and further driving operations are only performed after the trigger and the workpiece
contact have been returned to the non-driving position
Note 1 to entry: The evaluation of actuation modes is given in 5.2.5.1
3.2.7
single sequential actuation
actuation mode which allows single driving operations via the trigger, after the workpiece contact has
been
...

NORME ISO
INTERNATIONALE 11148-13
Première édition
2017-11
Machines portatives à moteur non
électrique — Exigences de sécurité —
Partie 13:
Machines à enfoncer les fixations
Hand-held non-electric power tools — Safety requirements —
Part 13: Fastener driving tools
Numéro de référence
ISO 11148-13:2017(F)
©
ISO 2017

---------------------- Page: 1 ----------------------
ISO 11148-13:2017(F)

DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2017, Publié en Suisse
Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée
sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur
l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à
l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Ch. de Blandonnet 8 • CP 401
CH-1214 Vernier, Geneva, Switzerland
Tel. +41 22 749 01 11
Fax +41 22 749 09 47
copyright@iso.org
www.iso.org
ii © ISO 2017 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 11148-13:2017(F)

Sommaire Page
Avant-propos .v
Introduction .vi
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 2
3.1 Termes généraux . 2
3.2 Termes et définitions relatifs aux machines à enfoncer les fixations . 3
4 Exigences et mesures de sécurité . 8
4.1 Généralités . 8
4.2 Sécurité mécanique . 8
4.2.1 Protection contre les parties saillantes et les arêtes vives des fixations . 8
4.2.2 Prévention de l’éjection intempestive des fixations . 8
4.2.3 Prévention de l’éjection en trajectoire libre des fixations . 9
4.2.4 Conception du palpeur . 9
4.2.5 Modes de déclenchement autorisés de la gâchette .11
4.2.6 Résistance de la machine à enfoncer les fixations .12
4.2.7 Surfaces, arêtes et angles .12
4.2.8 Stabilité .12
4.2.9 Fabrication de la machine .12
4.2.10 Changement involontaire de mode de déclenchement .13
4.3 Sécurité électrique .13
4.4 Sécurité thermique .13
4.4.1 Surfaces chaudes.13
4.4.2 Surfaces froides .13
4.5 Réduction du bruit .13
4.6 Choc mécanique (vibrations/recul) .14
4.7 Matériaux et produits transformés, utilisés ou émis .14
4.7.1 Éclats de matériau de liaison .14
4.7.2 Air, gaz et lubrifiants rejetés .14
4.8 Ergonomie .15
4.8.1 Masse et commande de la machine .15
4.8.2 Conception de la poignée .15
4.9 Informations de l’utilisateur .15
4.9.1 Marquages des machines.15
4.9.2 Instructions d’utilisation de la machine .15
4.10 Incendie et explosion .16
4.10.1 Sources d’énergie dangereuses pour les machines pneumatiques .16
4.10.2 Échappement de gaz inflammables des machines à gaz et des cartouches
de gaz .16
4.10.3 Rupture due à des températures élevées à l’intérieur de la machine .16
5 Vérification .16
5.1 Généralités .16
5.2 Protection contre les phénomènes dangereux mécaniques .17
5.2.1 Protection contre les parties saillantes et les arêtes vives des fixations .17
5.2.2 Prévention de l’éjection des fixations .17
5.2.3 Prévention de l’éjection en trajectoire libre des fixations .18
5.2.4 Conception du palpeur .18
5.2.5 Modes de déclenchement .18
5.2.6 Résistance de la machine à enfoncer les fixations .21
5.2.7 Surfaces, arêtes et angles .21
5.2.8 Stabilité .22
5.2.9 Fabrication de la machine .22
© ISO 2017 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
ISO 11148-13:2017(F)

5.2.10 Changement involontaire de mode de déclenchement .22
5.3 Sécurité électrique .22
5.4 Sécurité thermique .22
5.4.1 Surfaces chaudes.22
5.4.2 Surfaces froides .23
5.5 Bruit .23
5.6 Choc mécanique (vibrations/recul) .23
5.7 Matériaux et produits transformés, utilisés ou émis .23
5.7.1 Éclats de matériau de liaison .23
5.7.2 Air, gaz et lubrifiants rejetés .23
5.8 Ergonomie .24
5.8.1 Masse et commande de la machine .24
5.8.2 Conception de la poignée .24
5.9 Informations de l’utilisateur .24
5.9.1 Marquage de la machine .24
5.9.2 Instructions d’utilisation de la machine .24
5.10 Incendie et explosion .24
5.10.1 Sources d’énergie dangereuses pour les machines pneumatiques .24
5.10.2 Échappement de gaz inflammables des machines à gaz et des cartouches
de gaz .24
5.10.3 Essai de rupture des cartouches de gaz à haute température .26
5.11 Structure de vérification .27
6 Informations pour l’utilisation .28
6.1 Marquages .28
6.2 Notice d’instructions .29
6.2.1 Généralités .29
6.2.2 Instructions de l’opérateur .30
6.2.3 Instructions de sécurité supplémentaires pour les machines pneumatiques .34
6.2.4 Instructions de sécurité supplémentaires pour les machines à gaz.35
6.2.5 Instructions de sécurité spécifiques .35
6.3 Instructions d’utilisation .35
6.4 Données . .36
6.4.1 Généralités .36
6.4.2 Bruit .36
6.4.3 Choc mécanique (vibrations/recul) .36
6.5 Instructions de maintenance .37
Annexe A (informative) Liste des phénomènes dangereux significatifs .38
Annexe B (informative) Exemple de machine à enfoncer les fixations couverte par
l’ISO 11148-13 .41
Annexe C (normative) Symboles pour étiquettes et signaux .42
Annexe D (normative) Avertissements et symboles pour les étiquettes et signaux des
machines ayant une fonction de déclenchement par contact .43
Annexe E (informative) Informations sur la conception ergonomique de la poignée .45
Bibliographie .46
iv © ISO 2017 – Tous droits réservés

---------------------- Page: 4 ----------------------
ISO 11148-13:2017(F)

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes
nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est
en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude
a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,
gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.
L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui
concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document a été
rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.
iso.org/directives).
L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de
droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable
de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant
les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de
l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de
brevets reçues par l’ISO (voir www.iso.org/brevets).
Les appellations commerciales éventuellement mentionnées dans le présent document sont données
pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un
engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion
de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles
techniques au commerce (OTC), voir le lien suivant: http://www.iso.org/iso/fr/foreword.html.
Le présent document a été élaboré par le comité technique ISO/TC 118, Compresseurs, machines
portatives pneumatiques, machines et équipements pneumatiques, sous-comité SC 3, Machines portatives
pneumatiques et machines pneumatiques.
Une liste de toutes les parties de la série ISO 11148 se trouve sur le site web de l’ISO.
© ISO 2017 – Tous droits réservés v

---------------------- Page: 5 ----------------------
ISO 11148-13:2017(F)

Introduction
Le présent document est une norme de type C tel que mentionné dans l’ISO 12100.
Les machines concernées et l’étendue des phénomènes dangereux, des situations et des événements
dangereux couverts sont indiqués dans le domaine d’application de la présente norme.
Lorsque des exigences de la présente norme de type C sont différentes de celles énoncées dans des
normes de type A ou de type B, les exigences de la présente norme de type C prévalent sur les exigences
des autres normes pour les machines ayant été conçues et fabriquées conformément aux exigences de la
présente norme de type C.
La série ISO 11148 comporte plusieurs parties indépendantes traitant des différents types de machines
portatives non électriques.
Certaines parties de l’ISO 11148 couvrent des machines portatives non électriques entraînées par un
moteur à combustion interne alimenté par un carburant gazeux ou liquide. Dans ces parties, les aspects
liés à la sécurité des moteurs à combustion interne sont traités dans une annexe normative.
Ces parties sont des normes de type C et se réfèrent aux Normes internationales de types A et B
appropriées lorsque de telles normes sont applicables.
vi © ISO 2017 – Tous droits réservés

---------------------- Page: 6 ----------------------
NORME INTERNATIONALE ISO 11148-13:2017(F)
Machines portatives à moteur non électrique — Exigences
de sécurité —
Partie 13:
Machines à enfoncer les fixations
1 Domaine d’application
Le présent document spécifie les exigences de sécurité pour les machines portatives non électriques (ci-
après appelées «machines à enfoncer les fixations») destinées à la pose d’une fixation (voir l’Annexe B),
réalisant un accouplement mécanique ou un assemblage avec la pièce qui est, par exemple, constituée de
bois ou de matériaux à base de bois, de matières plastiques, de matériaux fibreux (lâches ou compacts),
de matériaux à base de ciment, de métaux et de combinaisons de ces matériaux. Les machines à enfoncer
les fixations peuvent être alimentées par air comprimé ou par des gaz combustibles (dont l’allumage
peut être assuré par une batterie ou un accumulateur) et l’énergie est transmise à l’élément subissant
le choc par une pièce intermédiaire qui est solidaire de l’appareil. Ces machines sont destinées à
être utilisées par un seul opérateur et à être portées par la ou les mains de l’opérateur avec ou sans
suspension, par exemple à l’aide d’un berceau.
Le présent document est applicable aux machines à enfoncer les fixations dans lesquelles l’énergie est
appliquée à une fixation chargée dans l’appareil dans le but de l’enfoncer dans une pièce.
Le présent document n’est pas applicable aux machines à enfoncer les fixations dans lesquelles
l’énergie nécessaire pour enfoncer les fixations est fournie par des cartouches à charge propulsive, des
équipements hydrauliques ou par tout type d’alimentation électrique.
Le présent document ne traite pas des exigences spécifiques ni des modifications des machines
portatives de pose de fixations destinées à être montées dans un châssis.
Le présent document traite de tous les phénomènes dangereux, situations et événements dangereux
significatifs pertinents pour les machines à enfoncer les fixations lorsqu’elles sont utilisées normalement
et dans les conditions de mauvaise utilisation qui sont raisonnablement prévisibles par le fabricant, à
l’exception de l’usage des machines dans des atmosphères explosibles.
NOTE L’ISO 80079–36 donne les exigences pour les appareils non électriques destinés à être utilisés en
atmosphères explosibles.
2 Références normatives
Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des
exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les
références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 3864-2:2016, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Partie 2: Principes
de conception pour l'étiquetage de sécurité des produits
ISO 4871:1996, Acoustique — Déclaration et vérification des valeurs d'émission sonore des machines et
équipements
ISO 7010:2011, Symboles graphiques — Couleurs de sécurité et signaux de sécurité — Signaux de sécurité
enregistrés
© ISO 2017 – Tous droits réservés 1

---------------------- Page: 7 ----------------------
ISO 11148-13:2017(F)

ISO 8662-11:1999, Machines à moteur portatives — Mesurage des vibrations au niveau des poignées —
Partie 11: Machines à enfoncer les fixations
ISO 8662-11:1999/Amd 1:2001, Machines à moteur portatives — Mesurage des vibrations au niveau des
poignées — Partie 11: Machines à enfoncer les fixations — Amendement 1
ISO 12100:2010, Sécurité des machines — Principes généraux de conception — Appréciation du risque et
réduction du risque
ISO 13732-1:2006, Ergonomie des ambiances thermiques — Méthodes d'évaluation de la réponse humaine
au contact avec des surfaces — Partie 1: Surfaces chaudes
ISO 13732-3:2005, Ergonomie des ambiances thermiques — Méthodes d'évaluation de la réponse humaine
au contact avec des surfaces — Partie 3: Surfaces froides
EN 12096:1997, Vibrations mécaniques — Déclaration et vérification des valeurs d'émission vibratoire
EN 12549:1999+A1:2008, Acoustique — Code d'essai acoustique pour les machines à enfoncer les
fixations — Méthode d'expertise
EN 15895:2011, Outils portatifs à charge propulsive — Exigences de sécurité — Outils de scellement et de
marquage
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 12100, l’ISO 3857-3 et
l’ISO 5391 ainsi que les suivants, s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en
normalisation, consultables aux adresses suivantes:
— IEC Electropedia: disponible à l’adresse http://www.electropedia.org/
— ISO Online browsing platform: disponible à l’adresse http://www.iso.org/obp
3.1 Termes généraux
3.1.1
machine portative
machine, actionnée par une ou deux mains et entraînée par des moteurs rotatifs ou linéaires alimentée
par air comprimé, carburant gazeux ou liquide (dont l’allumage peut être assuré par une batterie ou un
accumulateur) ou par de l’énergie stockée (par exemple par un ressort), destinée à effectuer un travail
mécanique et conçue de sorte que le moteur et le mécanisme constituent un ensemble qui puisse être
facilement transporté sur le lieu d’utilisation
3.1.1.1
machine pneumatique
machine dans laquelle l’énergie pour enfoncer les fixations provient de l’air comprimé
3.1.1.2
machine à gaz
machine dans laquelle l’énergie pour enfoncer les fixations provient de la combustion de gaz
3.1.2
horizontale vers le bas
orientation de la machine dans laquelle le nez de la machine est perpendiculaire à un plan de travail
horizontal et orienté vers le bas
2 © ISO 2017 – Tous droits réservés

---------------------- Page: 8 ----------------------
ISO 11148-13:2017(F)

3.1.3
horizontale vers le haut
orientation de la machine dans laquelle le nez de la machine est perpendiculaire à un plan de travail
horizontal et orienté vers le haut
3.1.4
verticale
orientation de la machine dans laquelle le nez de la machine est perpendiculaire à un plan de travail
vertical
3.1.5
application de production
application professionnelle à grand volume telle que la fabrication de palettes, meubles, maisons
préfabriquées, capitonnages et revêtements
3.2 Termes et définitions relatifs aux machines à enfoncer les fixations
3.2.1
machine à enfoncer les fixations
machine portative dans laquelle l’énergie est transmise sous forme de mouvement linéaire à une
fixation chargée dans l’appareil, dans le but d’enfoncer la fixation dans des matériaux déterminés
3.2.1.1
cloueur à rouleau
cloueur qui enfonce les fixations à partir d’un rouleau de pointes groupées
Note 1 à l'article: Cette machine est principalement destinée à des applications de production.
3.2.1.2
outil pour agrafes ou pointes de finition, pour fixations lourdes ou cloueur de finition
outil pour agrafes ou pointes de finition, pour fixations lourdes ou cloueur de finition capable d’enfoncer:
— des fixations en fil de calibre 18/diamètre nominal 1,2 mm ou plus gros, ou
— des fixations ayant une épaisseur nominale de 0,8 mm ou plus, ou
— des fixations ayant une largeur nominale de 1,2 mm ou plus
Note 1 à l'article: Ces machines sont principalement destinées à des applications de production.
3.2.1.3
outil pour fixations légères
machine capable d’enfoncer des fixations lorsque la masse de la fixation est inférieure à 0,5 g et la
longueur est ≤26 mm, ou inférieure à 0,4 g si la longueur est ≤36 mm ou lorsque la machine est actionnée
en frappant l’outil dans une zone désignée
3.2.1.4
cloueur de finition pour petit diamètre
machine capable d’enfoncer des fixations sans tête d’une longueur maximale de 51 mm et d’un calibre
maximal de 23 (0,64 mm) de diamètre
Note 1 à l'article: Il existe des cloueurs de calibre supérieur.
3.2.1.5
machine à frappe unique
machine à enfoncer les fixations qui enfonce la fixation par un seul coup du composant d’entraînement
3.2.1.6
machine à frappe multiple
machine à enfoncer les fixations qui enfonce la fixation par plusieurs coups du composant d’entraînement
© ISO 2017 – Tous droits réservés 3

---------------------- Page: 9 ----------------------
ISO 11148-13:2017(F)

3.2.1.7
outils pour applications spéciales
machines sans palpeur dont les fixations sont formées ou serrées pendant l’application par des
dispositifs, tels que des enclumes intégrées ou des enclumes indépendantes, qui empêchent l’éjection en
trajectoire libre des fixations
3.2.2
fixation
dispositif mécanique utilisé pour fixer des élé
...
