Quantities and units — Part 8: Acoustics

This document gives names, symbols, definitions and units for quantities of acoustics. Where appropriate, conversion factors are also given.

Grandeurs et unités — Partie 8: Acoustique

Le présent document donne les noms, les symboles, les définitions et les unités des grandeurs d'acoustique. Des facteurs de conversion sont également indiqués, s'il y a lieu.

General Information

Status
Published
Publication Date
03-Mar-2020
Current Stage
6060 - International Standard published
Completion Date
04-Mar-2020
Ref Project

RELATIONS

Buy Standard

Standard
ISO 80000-8:2020 - Quantities and units
English language
9 pages
sale 15% off
Preview
sale 15% off
Preview
Standard
ISO 80000-8:2020 - Grandeurs et unités
French language
10 pages
sale 15% off
Preview
sale 15% off
Preview

Standards Content (sample)

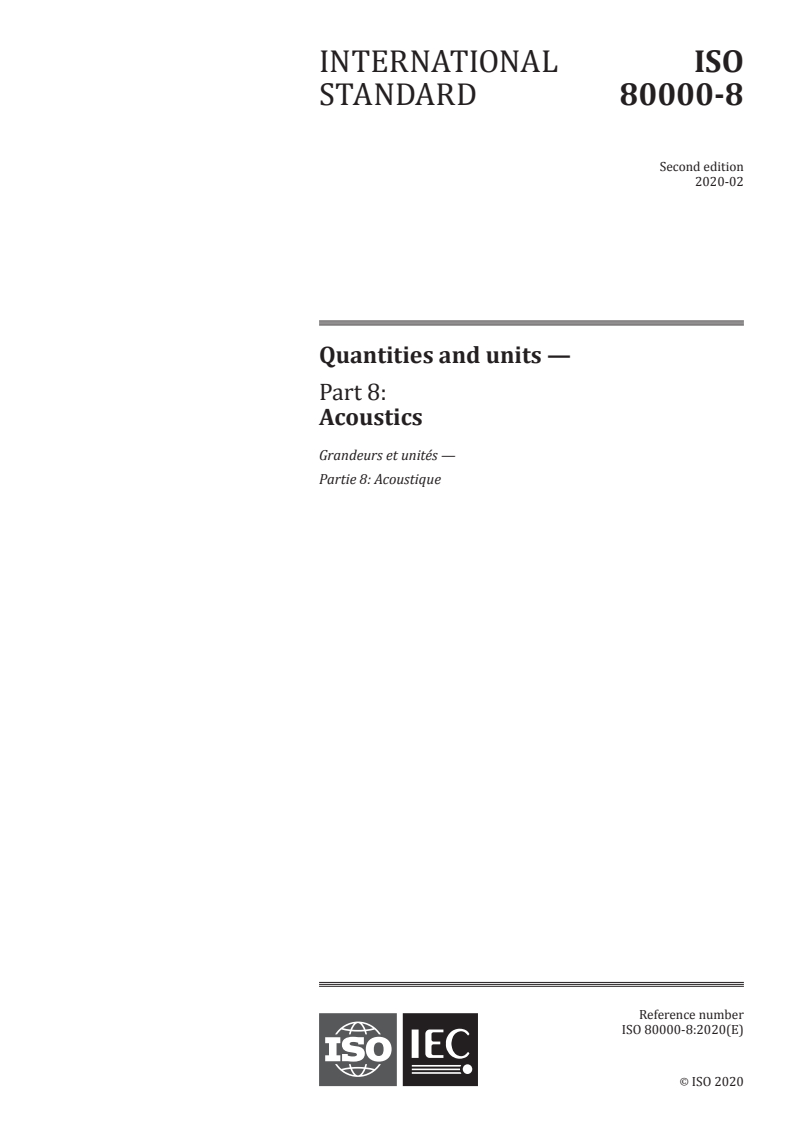

INTERNATIONAL ISO
STANDARD 80000-8
Second edition
2020-02
Quantities and units —
Part 8:
Acoustics
Grandeurs et unités —
Partie 8: Acoustique
Reference number
ISO 80000-8:2020(E)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 80000-8:2020(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2020

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2020 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 80000-8:2020(E)

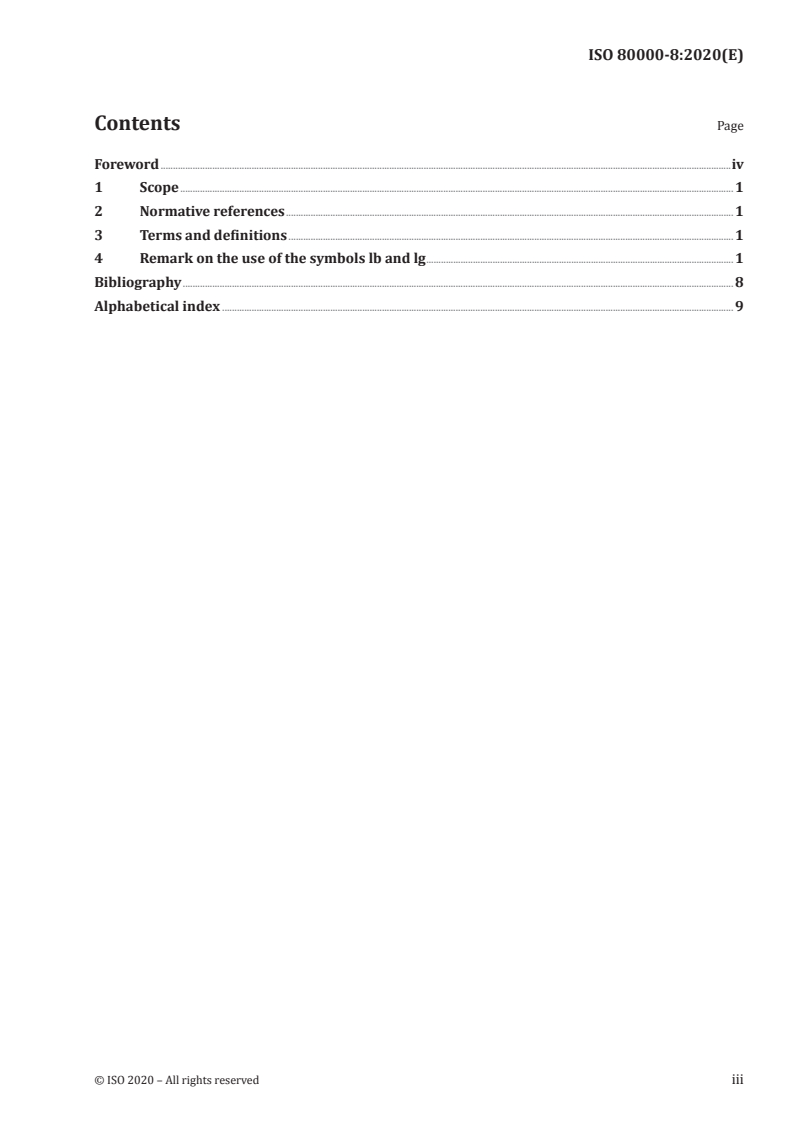

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Remark on the use of the symbols lb and lg ............................................................................................................................. 1

Bibliography ................................................................................................................................................................................................................................ 8

Alphabetical index ................................................................................................................................................................................................................ 9

© ISO 2020 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 80000-8:2020(E)

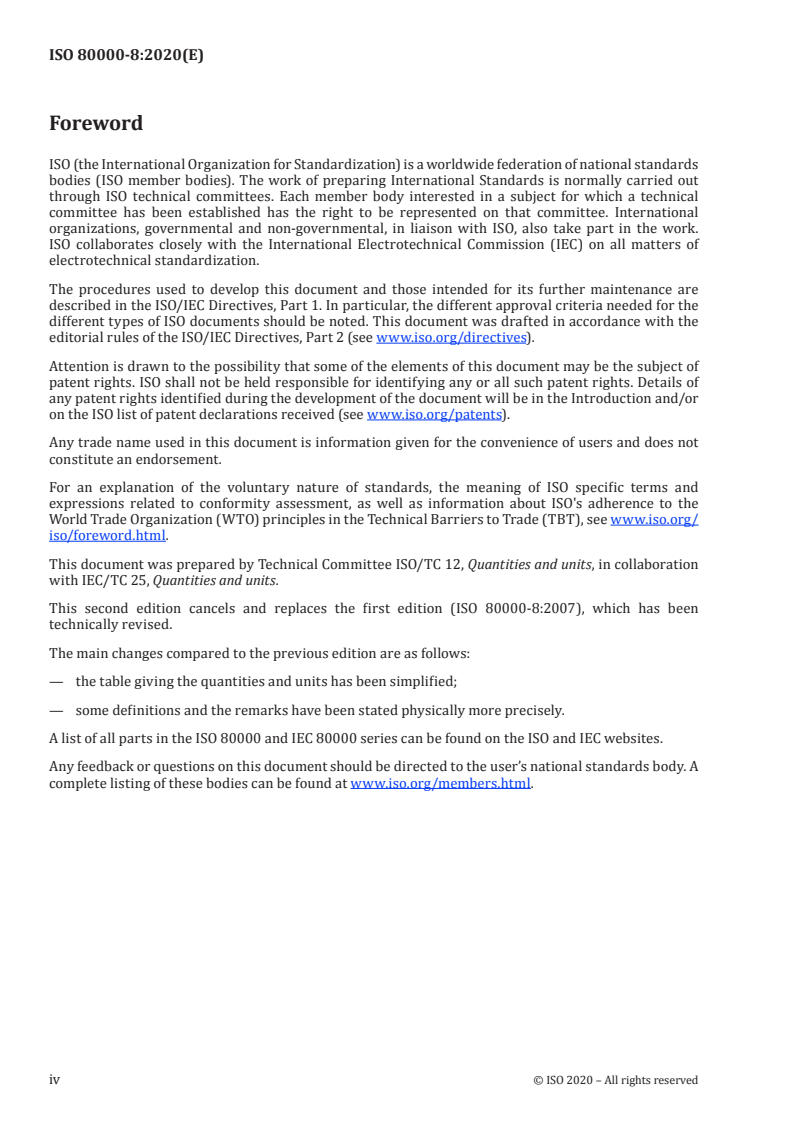

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/ directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/ patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www .iso .org/

iso/ foreword .html.

This document was prepared by Technical Committee ISO/TC 12, Quantities and units, in collaboration

with IEC/TC 25, Quantities and units.

This second edition cancels and replaces the first edition (ISO 80000-8:2007), which has been

technically revised.
The main changes compared to the previous edition are as follows:
— the table giving the quantities and units has been simplified;
— some definitions and the remarks have been stated physically more precisely.

A list of all parts in the ISO 80000 and IEC 80000 series can be found on the ISO and IEC websites.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/ members .html.
iv © ISO 2020 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 80000-8:2020(E)
Quantities and units —
Part 8:
Acoustics
1 Scope

This document gives names, symbols, definitions and units for quantities of acoustics. Where

appropriate, conversion factors are also given.
2 Normative references
There are no normative references in this document.
3 Terms and definitions
For the purposes of this document, the following terms and definitions apply.

Names, symbols, definitions and units for quantities used in acoustics are given in Table 1.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at http:// www .electropedia .org/
3.1
sound particle
material element
smallest element of the medium that represents the medium’s mean density
[SOURCE: ISO 18405:2017, 3.1.1.5, modified - Note 1 to entry deleted.]
4 Remark on the use of the symbols lb and lg

In accordance with ISO 80000-2, the abbreviations lb and lg are used to indicate logarithms to the base

2 (log ) and base 10 (log ), respectively.
2 10
© ISO 2020 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 80000-8:2020(E)
2 © ISO 2020 – All rights reserved
Table 1 — Quantities and units used in acoustics
Item No. Quantity Unit Remarks
Name Symbol Definition

8-1 logarithmic G quantity given by: oct One octave (oct) is the logarithmic frequency

frequency range range between f and f when
1 2
f f dec
   
2 2
G==lb octdlg ec
    f
f f
   
=2 . Similarly, one decade (dec) is the
1 1
where f and f are two frequencies (ISO 80000-3)
1 2
logarithmic frequency range between f and f
1 2
when
=10 ; thus 1 dec = (lb 10) oct ≈ 3,322 oct.
ISO 266 specifies preferred frequencies for
acoustics separated by logarithmic frequency
ranges equal to one tenth of a decade (0,1 dec).
Each 0,1 dec logarithmic frequency range is
referred to in ISO 266 as a "one-third-octave
interval" because 0,1 dec is approximately equal
to 1/3 oct. Similarly, a logarithmic frequency
range of 0,3 dec is referred to as a "one-octave
interval" because 0,3 dec is approximately equal
to 1 oct.
A logarithmic frequency range equal to one tenth
of a decade can be referred to as a decidecade.

8-2.1 static pressure p pressure (ISO 80000-4) in a medium when no Pa This definition applies to a medium with zero

sound wave is present flow.
-1 -2
kg m s
8-2.2 sound pressure p difference between instantaneous total pressure Pa
and static pressure (item 8-2.1)
−1 −2
kg m s
8-3 sound particle δ vector (ISO 80000-2) quantity giving the instan- m
displacement taneous displacement (ISO 80000-3) of a particle
in a medium from what would be its position in
the absence of sound waves

8-4 sound particle u, (v) vector (ISO 80000-2) quantity given by: m s The definition is limited to small-amplitude

velocity acoustic disturbances such that the magnitude
∂δδ
of u is small relative to the phase speed (ISO
u=
80000-3) of sound.
where δ is sound particle displacement (item 8-3)
and t is time (ISO 80000-3)
---------------------- Page: 6 ----------------------
ISO 80000-8:2020(E)
© ISO 2020 – All rights reserved 3
Table 1 (continued)
Item No. Quantity Unit Remarks
Name Symbol Definition

8-5 sound particle a vector (ISO 80000-2) quantity given by: m s The definition is limited to small-amplitude

acceleration acoustic disturbances such that the magnitude
of the sound particle velocity is small relative to
a=
the phase speed (ISO 80000-3) of sound.
where u is sound particle velocity (item 8-4) and
t is time
3 −1
8-6 volume velocity q, q surface integral of the normal component of m s
the sound particle velocity (item 8-4) over a
volume flow rate
defined surface

8-7 sound energy density w quantity given by: J/m This definition can become inapplicable in situa-

tions with a high mean fluid flow.
−1 −2
kg m s
1 1 p
wu=+ρ
2 2
ρ c
where ρ is mean density (ISO 80000-4), u is the
magnitude of the sound particle velocity (item
8-4), p is sound pressure (item 8-2.2), and c is the
phase speed (ISO 80000-3) of sound

8-8 sound energy Q integral of sound energy density (item 8-7) over a J The sound energy in region R can be ex-

specified volume pressed by:
2 −2
kg m s
Qw= ()xxd
where d x is an element of volume.
8-9 sound power P, W integral over a surface of the product of sound W This defi
...

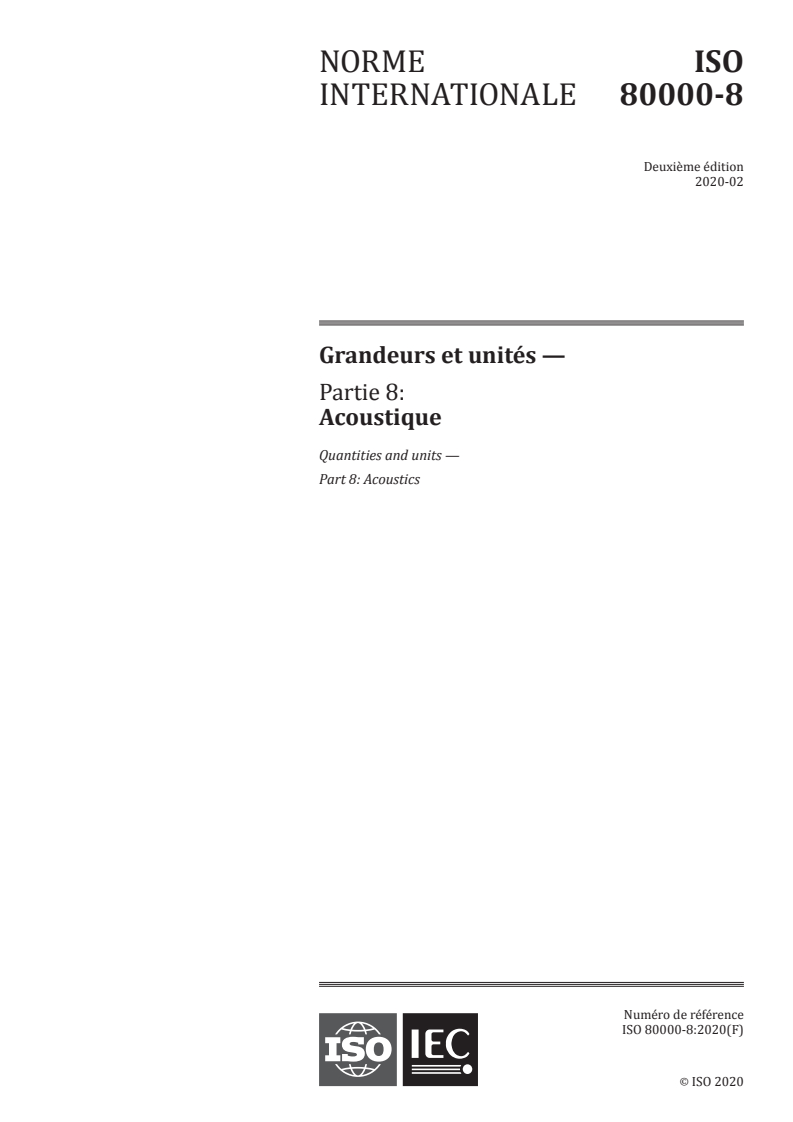

NORME ISO
INTERNATIONALE 80000-8
Deuxième édition
2020-02
Grandeurs et unités —
Partie 8:
Acoustique
Quantities and units —
Part 8: Acoustics
Numéro de référence
ISO 80000-8:2020(F)
ISO 2020
---------------------- Page: 1 ----------------------
ISO 80000-8:2020(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2020

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2020 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 80000-8:2020(F)

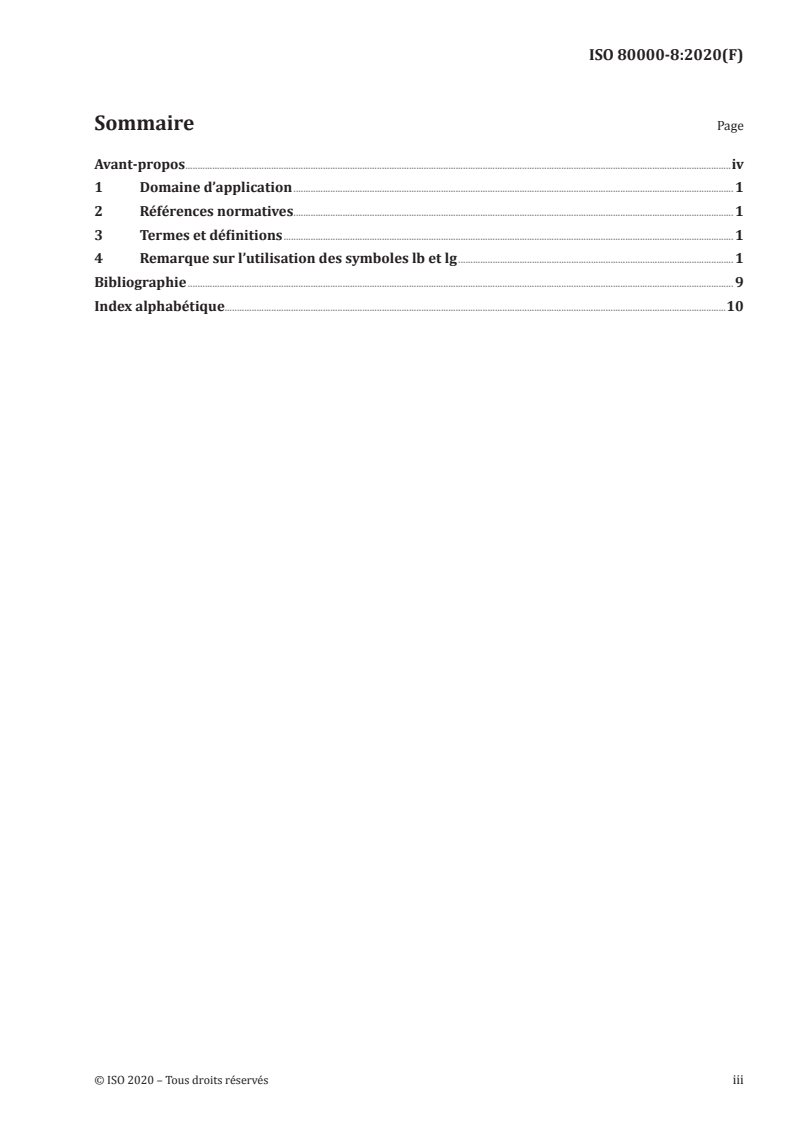

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Remarque sur l’utilisation des symboles lb et lg ................................................................................................................ 1

Bibliographie .............................................................................................................................................................................................................................. 9

Index alphabétique............................................................................................................................................................................................................10

© ISO 2020 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 80000-8:2020(F)

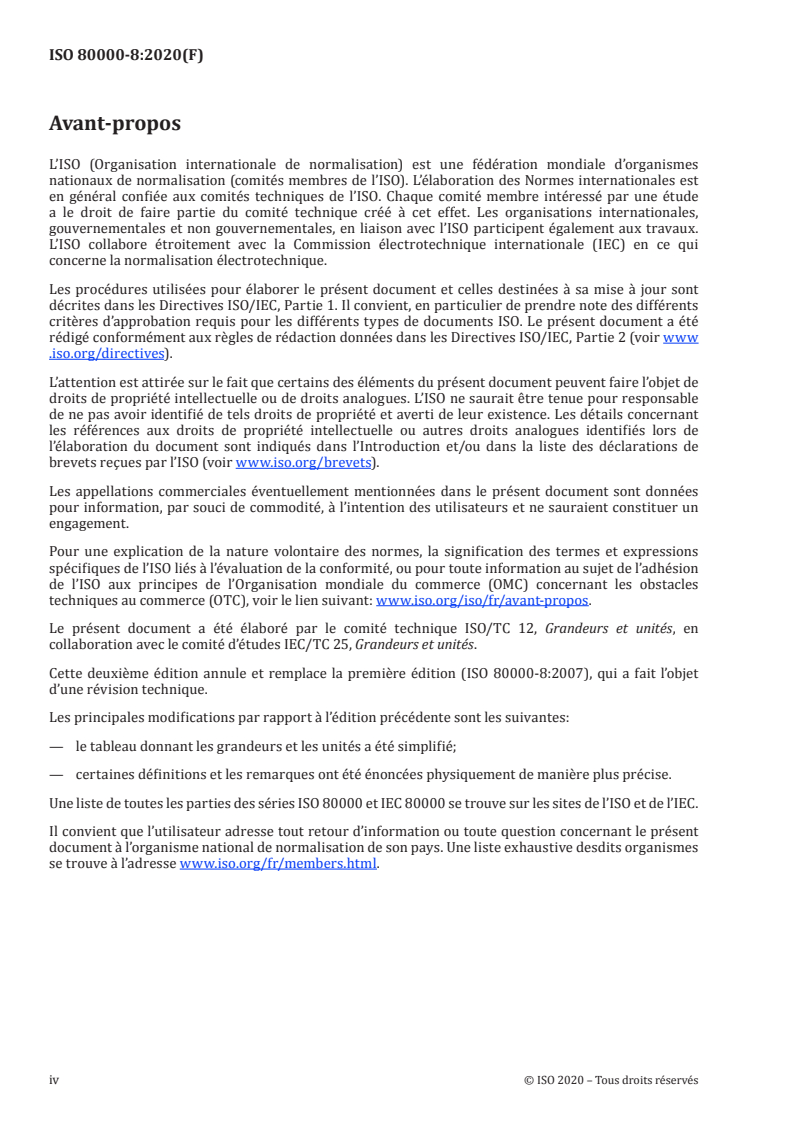

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/ directives).

L’attention est attirée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l’élaboration du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de

brevets reçues par l’ISO (voir www .iso .org/ brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion

de l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/ iso/ fr/ avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 12, Grandeurs et unités, en

collaboration avec le comité d’études IEC/TC 25, Grandeurs et unités.

Cette deuxième édition annule et remplace la première édition (ISO 80000-8:2007), qui a fait l’objet

d’une révision technique.

Les principales modifications par rapport à l’édition précédente sont les suivantes:

— le tableau donnant les grandeurs et les unités a été simplifié;

— certaines définitions et les remarques ont été énoncées physiquement de manière plus précise.

Une liste de toutes les parties des séries ISO 80000 et IEC 80000 se trouve sur les sites de l’ISO et de l’IEC.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/ fr/ members .html.
iv © ISO 2020 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 80000-8:2020(F)
Grandeurs et unités —
Partie 8:
Acoustique
1 Domaine d’application

Le présent document donne les noms, les symboles, les définitions et les unités des grandeurs

d’acoustique. Des facteurs de conversion sont également indiqués, s’il y a lieu.
2 Références normatives
Le présent document ne contient aucune référence normative.
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

Les noms, symboles, définitions et unités des grandeurs utilisées en acoustique sont donnés dans le

Tableau 1.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:

— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp;

— IEC Electropedia: disponible à l’adresse http:// www .electropedia .org/ .
3.1
particule
élément matériel
plus petit élément du milieu représentant la masse volumique moyenne du milieu

[SOURCE: ISO 18405:2017, 3.1.1.5, modifiée - suppression de la Note 1 à l’article.]

4 Remarque sur l’utilisation des symboles lb et lg

Conformément à l’ISO 80000-2, les abréviations lb et lg sont utilisées respectivement pour indiquer les

logarithmes de base 2 (log ) et de base 10 (log ).
2 10
© ISO 2020 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 80000-8:2020(F)
2 © ISO 2020 – Tous droits réservés
Tableau 1 — Grandeurs et unités utilisées en acoustique
N° Grandeur Unité Remarques
Nom Symbole Définition

8-1 intervalle G grandeur donnée par: oct Une octave (oct) est l’intervalle logarithmique

logarithmique de de fréquence entre f et f lorsque
1 2
f f dec
   
2 2
fréquence, m
G==lb octdlg ec
    f
f f
   
=2 . De même, une décade (dec) est
1 1
où f et f sont deux fréquences (ISO 80000-3)
1 2
l’intervalle logarithmique de fréquence entre f
et f lorsque
=10 ; ainsi 1 dec = (lb 10) oct approximately
3,322 oct.
L’ISO 266 spécifie les fréquences normales
en acoustique espacées par des intervalles
logarithmiques de fréquence équivalents à un
dixième de décade (0,1 dec). Chaque intervalle
logarithmique de fréquence de 0,1 dec est désigné
« intervalle d’un tiers d’octave » dans l’ISO 266
car 0,1 dec correspond à environ 1/3 oct. De
même, un intervalle logarithmique de fréquence
de 0,3 dec est désigné « intervalle d’une octave »
car 0,3 dec correspond à environ 1 oct.
Un intervalle logarithmique de fréquence égal
à un dixième de décade peut être appelé une
décidécade.

8-2.1 pression statique, f p pression (ISO 80000-4) dans un milieu en Pa Cette définition s’applique à un milieu ayant un

l’absence d’onde acoustique écoulement nul.
−1 −2
kg m s

8-2.2 pression acoustique, f p différence entre la pression totale instantanée et Pa

la pression statique (8-2.1)
−1 −2
kg m s
8-3 élongation d’une δ grandeur vectorielle donnant le déplacement m
particule, f instantané d’une particule dans un milieu
par rapport à la position qu’elle occuperait en
l’absence d’onde acoustique
---------------------- Page: 6 ----------------------
ISO 80000-8:2020(F)
© ISO 2020 – Tous droits réservés 3
Tableau 1 (suite)
N° Grandeur Unité Remarques
Nom Symbole Définition

8-4 vitesse acoustique u, (v) grandeur vectorielle donnée par: m s La définition se limite aux perturbations

d’une particule, f acoustiques de faible amplitude telles que la
∂δδ
norme de u soit petite par rapport à la vitesse de
u=
phase (ISO 80000-3) du son.
où δ est l’élongation d’une particule (8-3) et t est
le temps (ISO 80000-3)

8-5 accélération a grandeur vectorielle donnée par: m s La définition se limite aux perturbations

acoustique d’une acoustiques de faible amplitude telles que la
particule, f norme de la vitesse acoustique d’une particule
a=
soit petite par rapport à la vitesse de phase (ISO
où u est la vitesse acoustique d’une particule
80000-3) du son.
(8-4) et t est le temps
3 −1
8-6 flux de vitesse, m q, q intégrale de surface de la composante normale m s
de la vitesse acoustique d’une particule (8-4) sur
une surface définie

8-7 énergie volumique w grandeur donnée par: J/m Cette définition peut devenir inapplicable en cas

acoustique, f d’écoulement moyen élevé de fluide.
−1 −2
kg m s
1 1 p
wu=+ρ
2 2
ρ c
où ρ est la masse volumique (ISO 80000-4)
moyenne, u est la norme de la vitesse acoustique
d’une particule (8-4), p est la pression
acoustique (8-2.2) et c est la vitesse de phase
(ISO 80000-3) du son

8-8 énergie acoustique, f Q intégrale de l’énergie volumique acoustique (8-7) J L’énergie acoustique dans la région R peut être

sur un volume spécifié exprimée par:
2 −2
kg m s
Qw= ()xxd
où d x est un élément de volume.
---------------------- Page: 7 ----------------------
ISO 80000-8:2020(F)
4 © ISO 2020 – Tous droits réservés
Tableau 1 (suite)
N° Grandeur Unité Remarques
Nom Symbole Définition

8-9 puissance P, W intégrale sur une surface du produit de la W Cette définition s’applique à des ondes dans le

acoustique, f pression acoustique, p (8-2.
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
