ISO 11168:1995

Socket wrenches for spark- and glow-plugs

Specifies the dimensions and technical requirements for socket wrenches for spark-and glow-plugs. The socket wrenches are for hand operation and are designed to drive with hexagon drive.

Clés à bougies d'allumage et de préchauffage

La présente Norme internationale prescrit les dimensions et les caractéristiques techniques des clés à bougies d'allumage et de préchauffage. Les clés faisant l'objet de la présente Norme internationale sont à commande manuelle et conçues pour entraîner les bougies d'allumage et de préchauffage munies d'un hexagone conducteur.

General Information

• Status: Published
• Publication Date: 23-Aug-1995
• ICS: 25.140.01 - Hand-held tools in general
• Technical Committee: ISO/TC 29/SC 10 - Assembly tools for screws and nuts, pliers and nippers
• Drafting Committee: ISO/TC 29/SC 10 - Assembly tools for screws and nuts, pliers and nippers
• Current Stage: 9060 - Close of review
• Completion Date: 04-Jun-2029

Overview

ISO 11168:1995 specifies the dimensions and technical requirements for socket wrenches for spark‑ and glow‑plugs. It applies to hand‑operated spark‑plug and glow‑plug sockets designed to drive plugs with a hexagon engagement. The standard defines sizing, drive types, test methods and marking to ensure interchangeability, safe operation and consistent quality across manufacturers and service tools.

Key Topics

• Scope and purpose: Standardizes spark‑plug and glow‑plug socket dimensions and technical characteristics for hand operation and hexagon drive.
• Nominal sizes: Covers common socket across‑flats (S) sizes (examples in the standard include 12, 14, 16, 19, 20.8, 22.2 and 25.5 mm).
• Drive forms: Defines acceptable drive/connect interfaces (symbolized I–V), including:
  • Form I: female square drive per ISO 1174
  • Form II: male hexagon drive corresponding to ISO 691
  • Form III–V: pin/through‑hole, cardan/universal, and other manufacturer options
• Mechanical tests:
  • Minimum test torques specified by size (e.g., 12 mm → 42 N·m; 14 mm → 64 N·m; 16 & 19 mm → 100 N·m; 20.8/22.2/25.5 mm → 128 N·m) to verify strength under load.
  • Hexagonal test mandrel hardness requirement: at least 55 HRC, with 4 mm penetration during testing.
  • After applying minimum test torque, no damage must impair socket use.
• Retention device: If fitted, a plug‑retention feature must release the plug between 5 N and 30 N and avoid damage to the plug insulator.
• Marking and designation: Sockets must be permanently marked with the manufacturer name/brand and the across‑flats size. Standardized designation examples are provided (e.g., “Clé à bougies ISO 11168 - 19 - I - 12,5”).
• Dimensional tolerances: References ISO 691 (openings and bit tolerances) and ISO 1174 (square drives) for related dimensional requirements.

Applications

• Tool manufacturers designing and producing spark‑plug and glow‑plug sockets for passenger cars, commercial vehicles and industrial engines.
• Automotive service tool procurement and quality assurance teams specifying compliant sockets for workshops.
• Aftermarket tool suppliers and distributors ensuring compatibility with vehicle plug geometries.
• Design and testing labs performing torque and durability verification on hand tools.

Related Standards

• ISO 691 - Openings of wrenches and bit sockets (metric series)
• ISO 1174 - Drive squares for sockets and machine sockets
• ISO bibliographic references for spark plugs and glow‑plugs (e.g., ISO 1919, ISO 2344, ISO 2345, ISO 2346, ISO 2347, ISO 2704, ISO 2705, ISO 3895, ISO 3896, ISO 6550, ISO 8470)

Keywords: ISO 11168, socket wrenches for spark‑ and glow‑plugs, spark‑plug socket, glow‑plug socket, dimensions, technical requirements, hand tools, test torque, ISO 691, ISO 1174.

Standards Content (Sample)

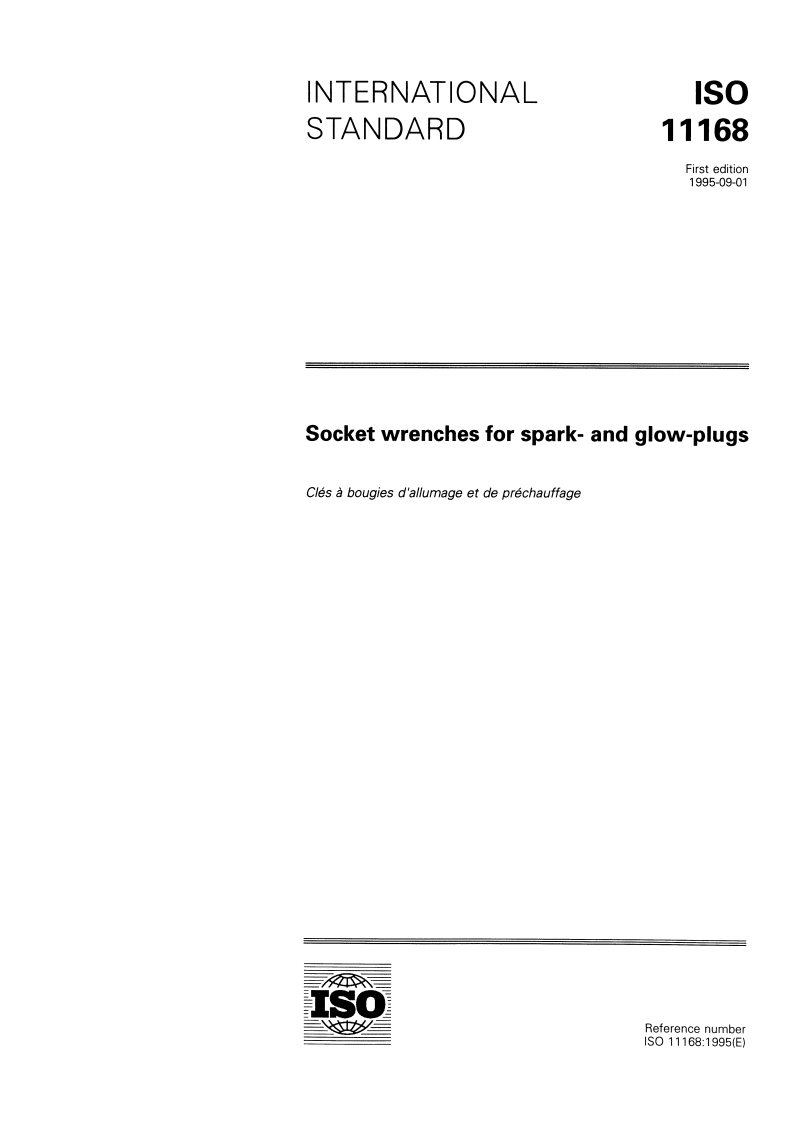

Iso
NORME
INTERNATIONALE 11168
Première édition
1995-09-01
Clés à bougies d’allumage et de
préchauffage
Socket wrenches for spark- and glow-plugs
Numéro de référence
ISO II 1687 995(F)

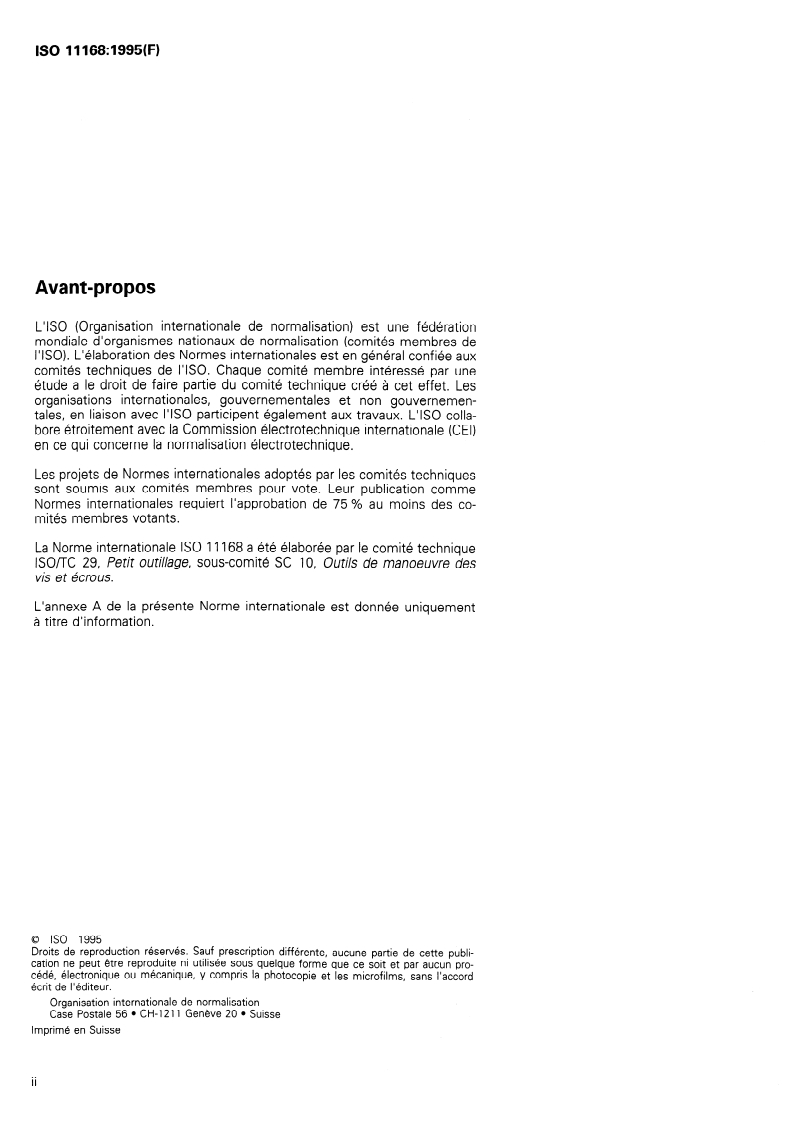

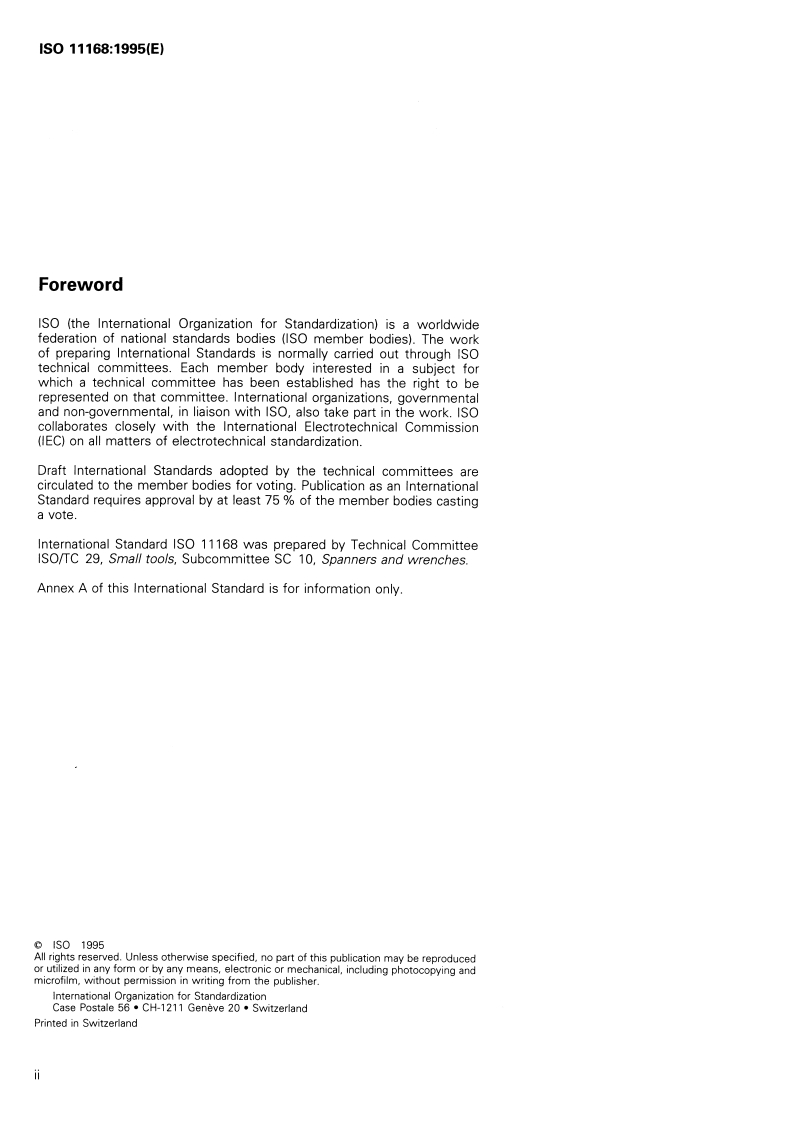

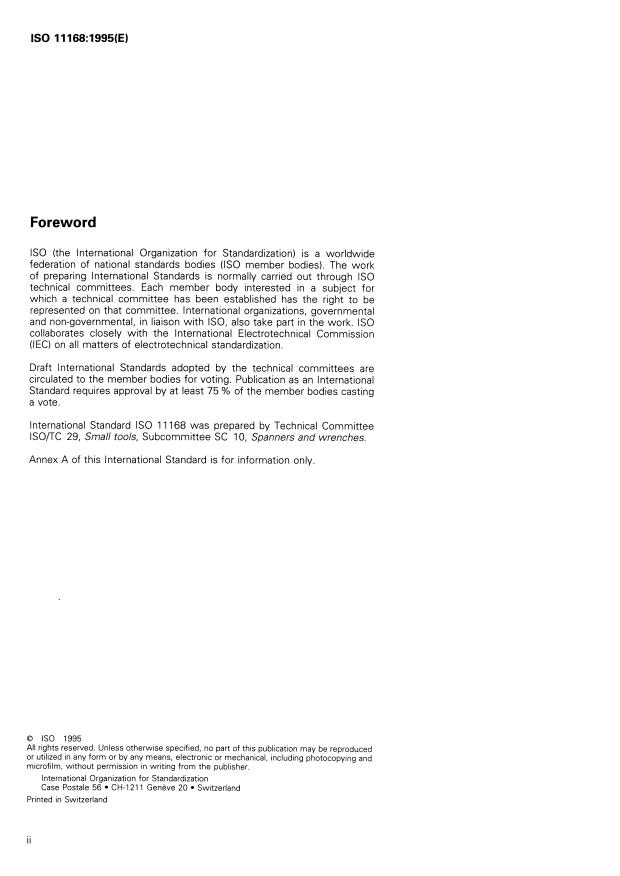

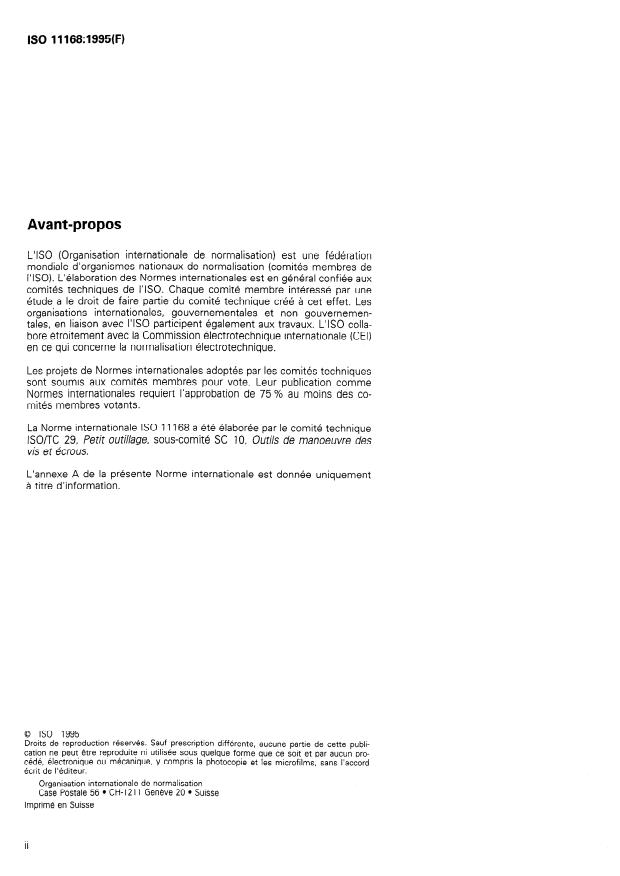

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération
mondiale d’organismes nationaux de normalisation (comités membres de
I’ISO). L’élaboration des Normes internationales est en général confiée aux
comités techniques de I’ISO. Chaque comité membre intéressé par une
étude a le droit de faire partie du comité technique créé à cet effet. Les
organisations internationales, gouvernementales et non gouvernemen-
tales, en liaison avec I’ISO participent également aux travaux. L’ISO colla-
bore étroitement avec la Commission électrotechnique internationale (CEI)
en ce qui concerne la normalisation électrotechnique.
Les projets de Normes internationales adoptés par les comités techniques
sont soumis aux comités membres pour vote. Leur publication comme
Normes internationales requiert l’approbation de 75 % au moins des co-
mités membres votants.
La Norme internationale ISO II 168 a été élaborée par le comité technique
ISO/TC 29, Petit outillage, sous-comité SC 10, Outils de manoeuvre des
vis et écrous.
I
L annexe A de la présen te Norme internationale est donnée uniquement
à titre d’informati on.
0 ISO 1995
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publi-
cation ne peut être reproduite ni utilisée SOUS quelque forme que ce soit et par aucun pro-
cédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l’accord
écrit de l’éditeur.
Organisation internationale de normalisation
Case Postale 56 l CH-1 211 Genève 20 l Suisse
Imprimé en Suisse
ii

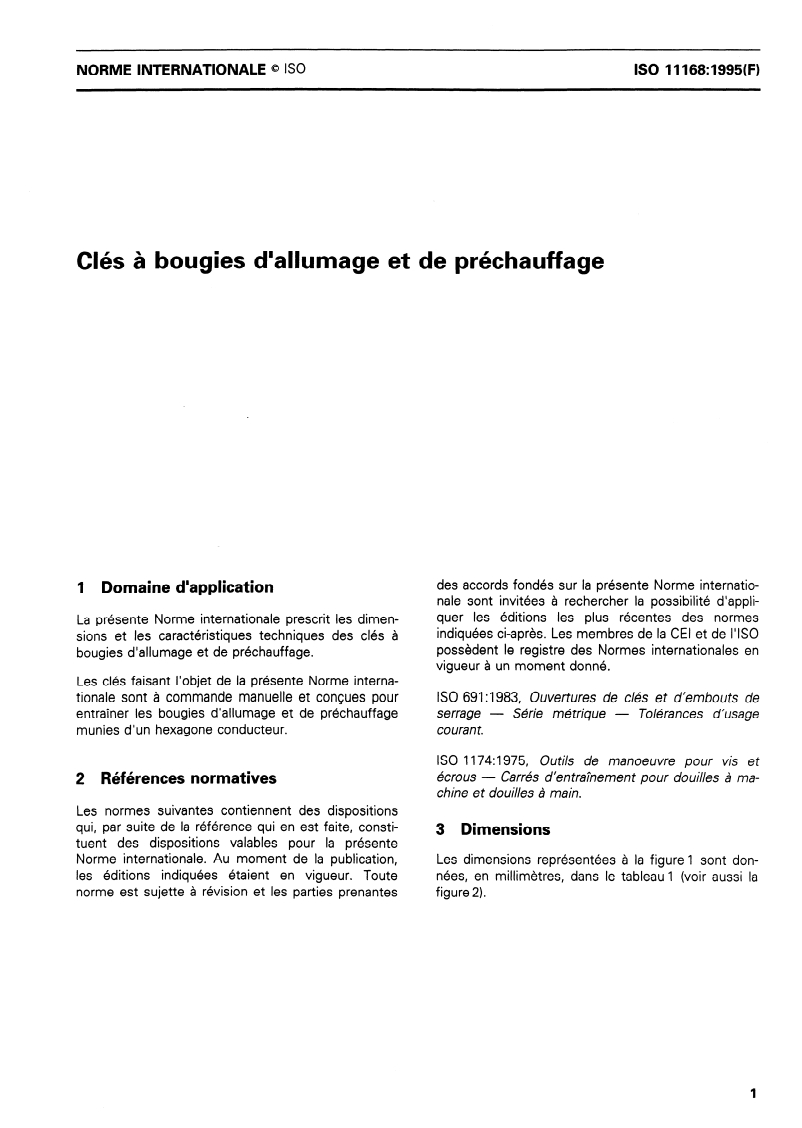

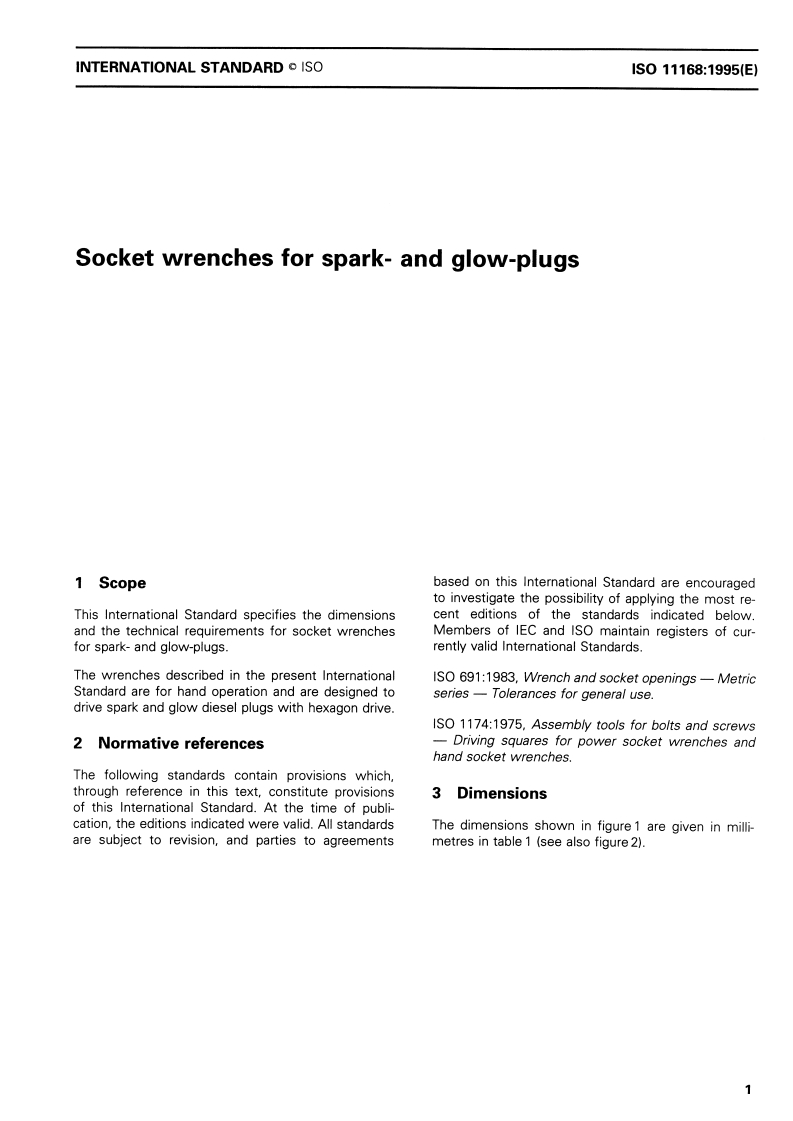

NORME INTERNATIONALE 0 ISO ISO 11168:1995(F)
Clés à bougies d’allumage et de préchauffage
des accords fondés sur la présente Norme internatio-
1 Domaine d’application
nale sont invitées à rechercher la possibilité d’appli-
quer les éditions les plus récentes des normes
La présente Norme internationale prescrit les dimen-
indiquées ci-après. Les membres de la CEI et de I’ISO
sions et les caractéristiques techniques des clés à
possèdent le registre des Normes internationales en
bougies d’allumage et de préchauffage.
vigueur à un moment donné.
Les clés faisant l’objet de la présente Norme interna-
tionale sont à commande manuelle et conçues pour ISO 691 :1983, Ouvertures de clés et d’embouts de
entraîner les bougies d’allumage et de préchauffage serrage - Série métrique - Tolérances d’usage
munies d’un hexagone conducteur. courant.
ISO 1174:1975, Outik de manoeuvre pour vis et
écrous - Carrés d’entraînement pour douilles à ma-
2 Références normatives
chine et douilles à main.
Les normes suivantes contiennent des dispositions
qui, par suite de la référence qui en est faite, consti-
3 Dimensions
tuent des dispositions valables pour la présente
Norme internationale. Au moment de la publication, Les dimensions représentées à la figure 1 sont don-
les éditions indiquées étaient en vigueur. Toute nées, en millimètres, dans le tableau 1 (voir aussi la
norme est sujette à révision et les parties prenantes
figure 2).
ISO Il 168:1995(F)

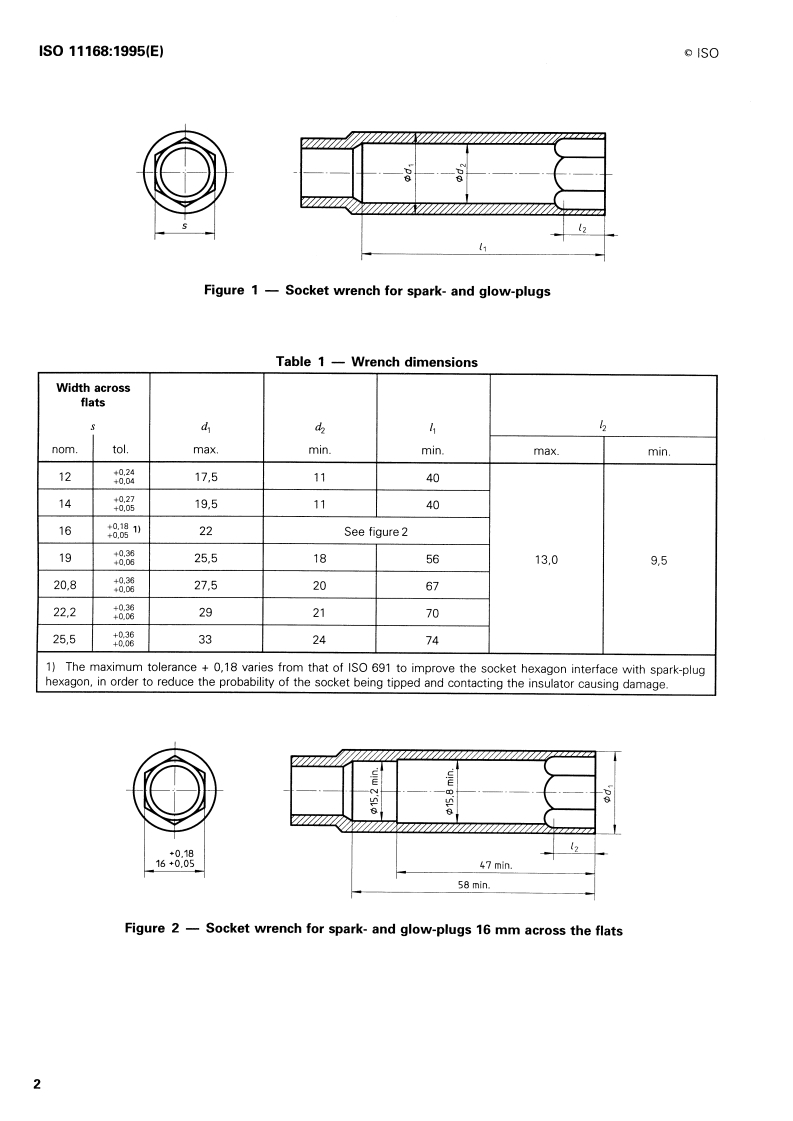

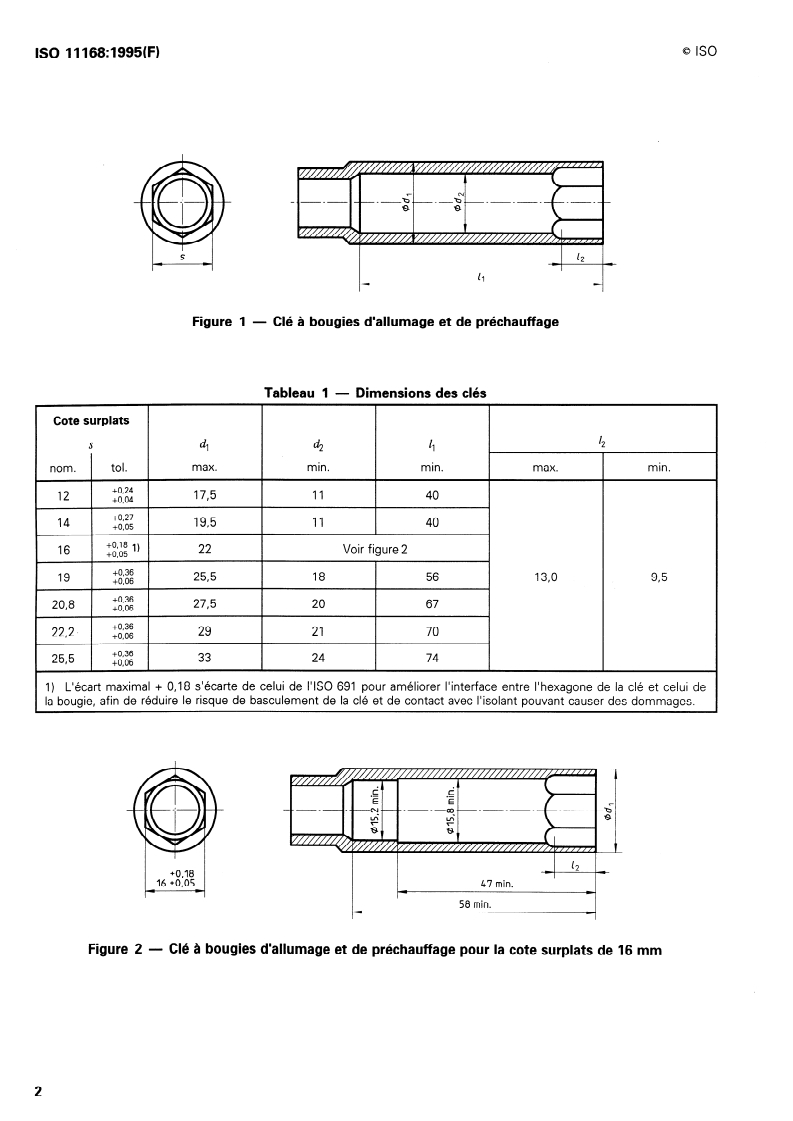

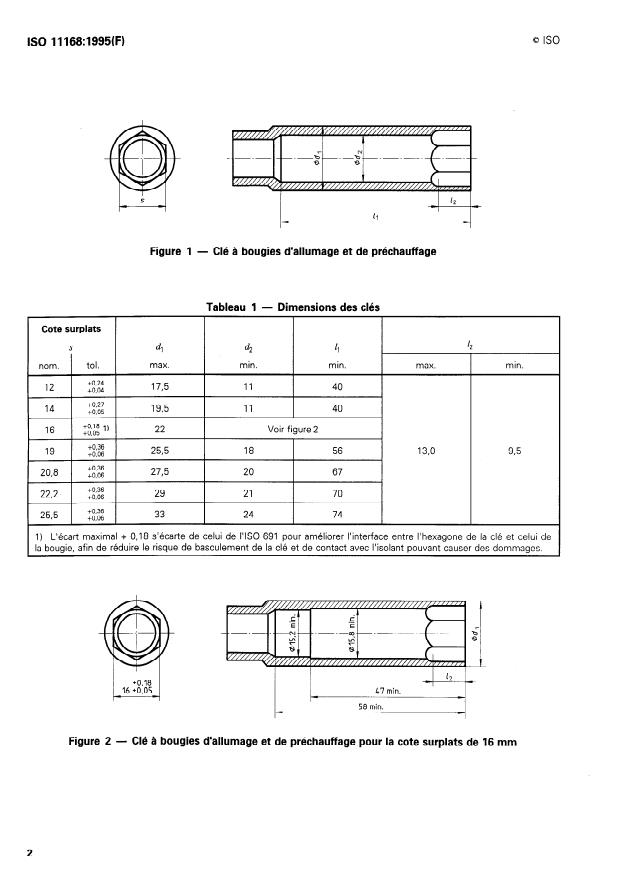

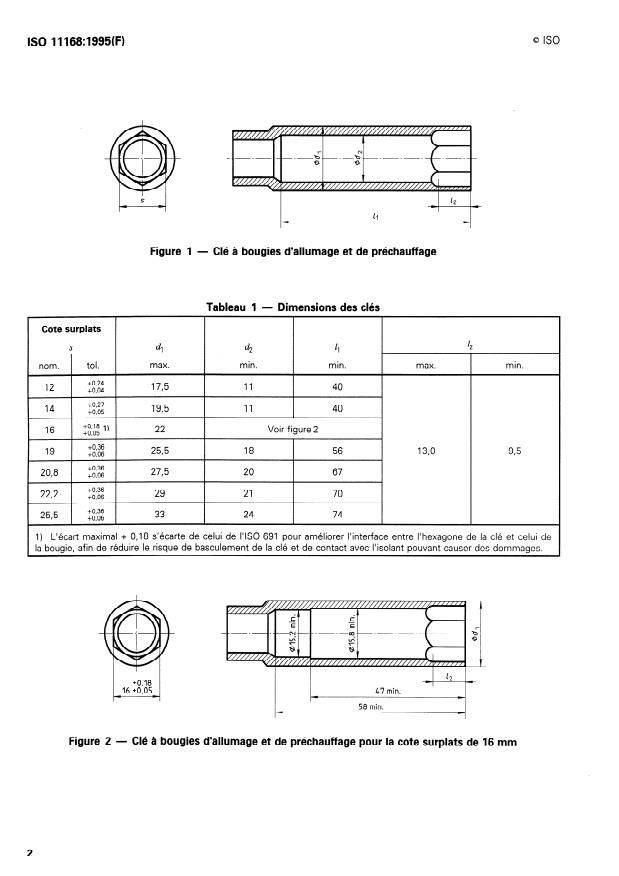

Figure 1 - Clé à bougies d’allumage et de préchauffage
Tableau 1 - Dimensions des clés
Cote surplats
S dl 4 4 12
max. min. min. max. min.
nom. tol.
12 +0,24 17,5 11 40
+0,04
14 +0,27 19,5 11 40
+0,05
16 +0,18 1) 22 Voir figure 2
+0,05
19 +0,36 25,5 18 56 13,0 95
+0,06
20,8 +0,36 27,5 20 67
+0,06
+0,36
22,2' +0,06 29 21 70
25,5 +0,36 33 24 74
+0,06
1) L’écart maximal + 0,18 s’écarte de celui de I’ISO 691 pour améliorer l’interface entre I’hexagone de la clé et celui de
la bougie, afin de réduire le risque de basculement de la clé et de contact avec l’isolant pouvant causer des dommages.
+0,18
16 +O,OS
I I 47 min. I
L-4
58 min.
I I
I - 1
Clé à bougies d’allumage et de préchauffage pour la cote surplats de 16 mm
Figure 2 -
Q KO
Normes internationales correspondantes de bougies
4 Entraînement
d’allumage et/ou de préchauffage (voir annexe A).
Les clés faisant l’objet de la présente Norme interna-
Le mandrin d’essai hexagonal ne doit pas présenter
tionale doivent être équipées d’un système d’entraî-
une dureté inférieure à 55 HRC. La profondeur de
nement adéquat, qui peut avoir l’une des f
...
