Standards Content (Sample)

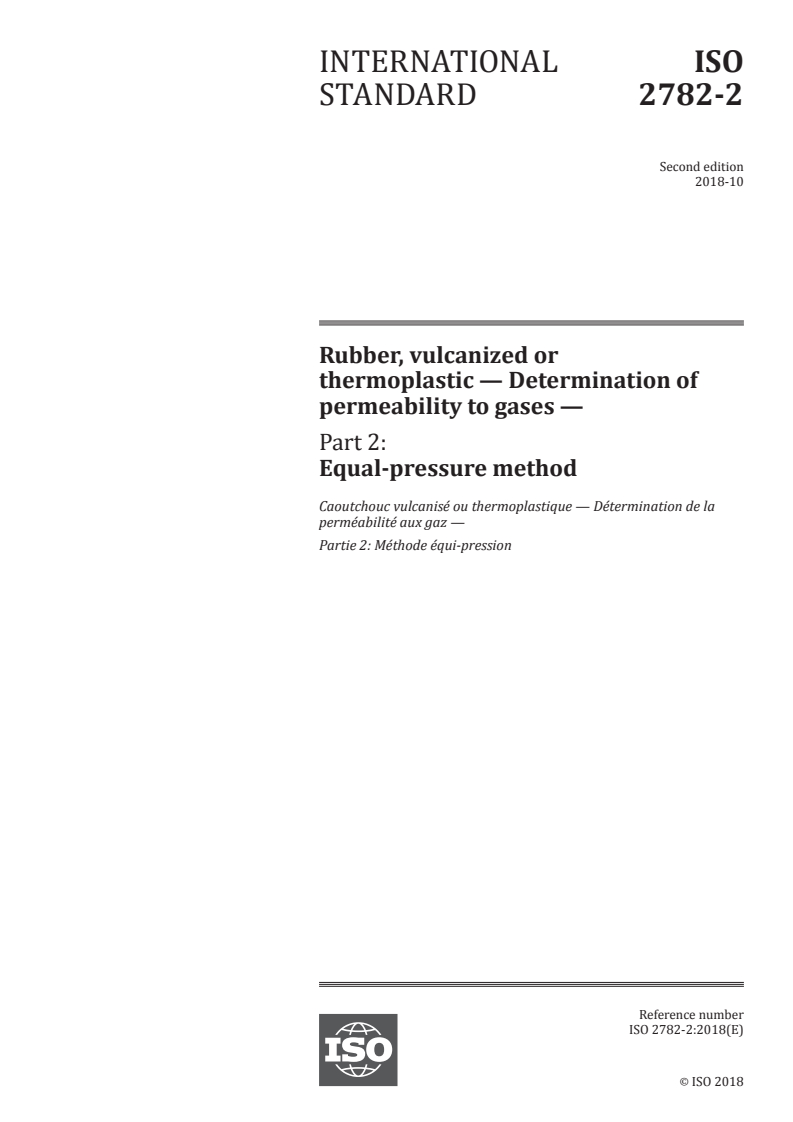

INTERNATIONAL ISO
STANDARD 2782-2
Second edition
2018-10
Rubber, vulcanized or
thermoplastic — Determination of
permeability to gases —
Part 2:
Equal-pressure method
Caoutchouc vulcanisé ou thermoplastique — Détermination de la
perméabilité aux gaz —
Partie 2: Méthode équi-pression
Reference number
ISO 2782-2:2018(E)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 2782-2:2018(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2018

All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may

be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting

on the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address

below or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: +41 22 749 01 11
Fax: +41 22 749 09 47
Email: copyright@iso.org
Website: www.iso.org
Published in Switzerland
ii © ISO 2018 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 2782-2:2018(E)
Contents Page

Foreword ........................................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Terms and definitions ..................................................................................................................................................................................... 1

4 Principle ........................................................................................................................................................................................................................ 1

5 Apparatus ..................................................................................................................................................................................................................... 2

6 Calibration .................................................................................................................................................................................................................. 3

7 Test gas ........................................................................................................................................................................................................................... 3

8 Carrier gas ................................................................................................................................................................................................................... 3

9 Test pieces ................................................................................................................................................................................................................... 3

9.1 Shape and dimensions ...................................................................................................................................................................... 3

9.2 Preparation ................................................................................................................................................................................................ 3

9.3 Number of test pieces ....................................................................................................................................................................... 3

9.4 Measurement of thickness ............................................................................................................................................................ 3

9.5 Time interval between forming and testing .................................................................................................................. 3

10 Conditioning .............................................................................................................................................................................................................. 3

11 Test conditions ....................................................................................................................................................................................................... 3

12 Gas transmission area ..................................................................................................................................................................................... 4

13 Calibration curve .................................................................................................................................................................................................. 4

14 Procedure..................................................................................................................................................................................................................... 4

15 Calculation and expression of results ............................................................................................................................................. 5

15.1 Gas transmission rate ........................................................................................................................................................................ 5

15.2 Gas permeability coefficient ........................................................................................................................................................ 5

16 Test report ................................................................................................................................................................................................................... 5

Annex A (normative) Calibration schedule ................................................................................................................................................... 7

© ISO 2018 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 2782-2:2018(E)
Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www .iso .org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of

any patent rights identified during the development of the document will be in the Introduction and/or

on the ISO list of patent declarations received (see www .iso .org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and

expressions related to conformity assessment, as well as information about ISO's adherence to the

World Trade Organization (WTO) principles in the Technical Barriers to Trade (TBT) see www .iso

.org/iso/foreword .html.

This document was prepared by Technical Committee ISO/TC 45, rubber and rubber products,

Subcommittee SC 2, Testing and analysis.

This second edition cancels and replaces the first edition (ISO 2782-2:2012), of which it constitutes a

minor revision with the following changes:
— the list of normative references have been updated in Clause 2.
A list of all parts in the ISO 2782 series can be found on the ISO website.

Any feedback or questions on this document should be directed to the user’s national standards body. A

complete listing of these bodies can be found at www .iso .org/members .html.
iv © ISO 2018 – All rights reserved
---------------------- Page: 4 ----------------------
ISO 2782-2:2018(E)
Introduction

The measurement of the permeability of rubber to gases is important in the evaluation of compounds for

products such as inner tubes, tubeless-tyre liners, hoses, balloons and other gas-containing products,

as well as seals and diaphragms. The measurement is also of theoretical importance in the study of the

characteristics of gas diffusion and gas solubility in relation to polymer structure.

© ISO 2018 – All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 2782-2:2018(E)
Rubber, vulcanized or thermoplastic — Determination of
permeability to gases —
Part 2:
Equal-pressure method

WARNING — Persons using this document should be familiar with normal laboratory practice.

This document does not purport to address all of the safety problems, if any, associated with its

use. It is the responsibility of the user to establish appropriate safety and health practices and to

determine the applicability of any other restrictions.
1 Scope

This document specifies a method for the determination of the gas transmission rate and gas

permeability coefficient of vulcanized or thermoplastic rubber under conditions in which the overall

pressure on each side of the rubber test piece is the same, using gas chromatography to determine the

quantity of gas that permeates through the rubber.

The method applies to vulcanized and thermoplastic rubbers of hardness not less than 35 IRHD

(international rubber hardness degrees) and to both single gases and mixtures of gases.

2 Normative references

The following documents are referred to in the text in such a way that some or all of their content

constitutes requirements of this document. For dated references, only the edition cited applies. For

undated references, the latest edition of the referenced document (including any amendments) applies.

ISO 2782-1:2016, Rubber, vulcanized or thermoplastic — Determination of permeability to gases — Part 1:

Differential-pressure methods
ISO 18899:2013, Rubber — Guide to the calibration of test equipment

ISO 23529, Rubber — General procedures for preparing and conditioning test pieces for physical test methods

3 Terms and definitions

For the purposes of this document, the terms and definitions given in ISO 2782-1 apply.

ISO and IEC maintain terminological databases for use in standardization at the following addresses:

— ISO Online browsing platform: available at https: //www .iso .org/obp
— IEC Electropedia: available at http: //www .electropedia .org/
4 Principle

A test cell, maintained at constant temperature, is divided by a test piece into a gas supply side and a

gas transmission side (see Figure 1). The test gas is supplied to the gas supply side and a carrier gas is

passed through the gas transmission side. The pressure on both sides of the cell is equal (atmospheric

pressure) but, since the partial pressure of the test gas is higher on the gas supply side

...

NORME ISO
INTERNATIONALE 2782-2
Deuxième édition
2018-10
Caoutchouc vulcanisé ou
thermoplastique — Détermination de
la perméabilité aux gaz —
Partie 2:
Méthode équi-pression
Rubber, vulcanized or thermoplastic — Determination of
permeability to gases —
Part 2: Equal-pressure method
Numéro de référence
ISO 2782-2:2018(F)
ISO 2018
---------------------- Page: 1 ----------------------
ISO 2782-2:2018(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2018

Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette

publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,

y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut

être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.

ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: +41 22 749 01 11
Fax: +41 22 749 09 47
E-mail: copyright@iso.org
Web: www.iso.org
Publié en Suisse
ii © ISO 2018 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 2782-2:2018(F)
Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

Introduction ..................................................................................................................................................................................................................................v

1 Domaine d'application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Termes et définitions ....................................................................................................................................................................................... 1

4 Principe .......................................................................................................................................................................................................................... 2

5 Appareillage .............................................................................................................................................................................................................. 2

6 Étalonnage .................................................................................................................................................................................................................. 3

7 Gaz d’essai ................................................................................................................................................................................................................... 3

8 Gaz vecteur ................................................................................................................................................................................................................. 3

9 Éprouvettes ................................................................................................................................................................................................................ 4

9.1 Forme et dimensions ......................................................................................................................................................................... 4

9.2 Préparation ................................................................................................................................................................................................ 4

9.3 Nombre d'éprouvettes ...................................................................................................................................................................... 4

9.4 Mesurage de l’épaisseur .................................................................................................................................................................. 4

9.5 Délai entre mise en forme et essai ......................................................................................................................................... 4

10 Conditionnement ................................................................................................................................................................................................. 4

11 Conditions d’essai ................................................................................................................................................................................................ 4

12 Surface de pénétration du gaz ................................................................................................................................................................ 4

13 Courbe d’étalonnage ......................................................................................................................................................................................... 4

14 Mode opératoire.................................................................................................................................................................................................... 4

15 Calcul et expression des résultats ...................................................................................................................................................... 5

15.1 Vitesse de pénétration du gaz .................................................................................................................................................... 5

15.2 Coefficient de perméabilité au gaz ......................................................................................................................................... 6

16 Rapport d’essai ....................................................................................................................................................................................................... 6

Annexe A (normative) Programme d'étalonnage.................................................................................................................................... 7

© ISO 2018 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 2782-2:2018(F)
Avant-propos

L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes

nationaux de normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est

en général confiée aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l'ISO participent également aux travaux.

L'ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui

concerne la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d'approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www

.iso .org/directives).

L'attention est attirée sur le fait que certains des éléments du présent document peuvent faire l'objet de

droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant

les références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de

l'élaboration du document sont indiqués dans l'Introduction et/ou dans la liste des déclarations de

brevets reçues par l'ISO (voir www .iso .org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la nature volontaire des normes, la signification des termes et expressions

spécifiques de l'ISO liés à l'évaluation de la conformité, ou pour toute information au sujet de l'adhésion

de l'ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles

techniques au commerce (OTC), voir le lien suivant: www .iso .org/iso/fr/avant -propos.

Le présent document a été élaboré par le comité technique ISO/TC 45, Élastomères et produits à base

d'élastomères, sous-comité SC 2, Essais et analyses.

Cette deuxième édition annule et remplace la première édition (ISO 2782-2:2012), dont elle constitue

une révision mineure avec les modifications suivantes:
— la liste des références normatives a été mise à jour à l’Article 2.

Une liste de toutes les parties de la série ISO 2782 se trouve sur le site web de l’ISO.

Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent

document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes

se trouve à l’adresse www .iso .org/fr/members .html.
iv © ISO 2018 – Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 2782-2:2018(F)
Introduction

La mesure de la perméabilité aux gaz du caoutchouc est importante pour l'évaluation des mélanges

utilisés dans la fabrication d'articles tels que chambres à air, revêtements intérieurs de pneus sans

chambre à air, tuyaux, ballons et autres produits devant contenir des gaz, ainsi que joints d'étanchéité

et membranes. Cette mesure est en outre importante sur un plan théorique pour étudier les

caractéristiques de diffusion et de solubilité des gaz en relation avec la structure des polymères.

© ISO 2018 – Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 2782-2:2018(F)
Caoutchouc vulcanisé ou thermoplastique —
Détermination de la perméabilité aux gaz —
Partie 2:
Méthode équi-pression

AVERTISSEMENT — Il convient que les utilisateurs du présent document connaissent bien les

pratiques courantes de laboratoire. Le présent document n'a pas la prétention d'aborder tous

les problèmes de sécurité qui sont, le cas échéant, liés à son utilisation. Il incombe à l'utilisateur

d'établir des règles appropriées en matière de sécurité et d'hygiène et de déterminer

l'applicabilité de toute autre restriction.
1 Domaine d'application

Le présent document spécifie une méthode pour déterminer la vitesse de pénétration du gaz et le

coefficient de perméabilité au gaz des caoutchoucs vulcanisés ou thermoplastiques dans des conditions

dans lesquelles la pression globale de chaque côté de l'éprouvette de caoutchouc est la même, en

utilisant la chromatographie en phase gazeuse pour déterminer la quantité de gaz qui diffuse à travers

le caoutchouc.

La méthode est applicable aux caoutchoucs vulcanisés ou thermoplastiques ayant une dureté supérieure

ou égale à 35 DIDC (degrés internationaux de dureté du caoutchouc) et aux gaz utilisés seuls ou sous

forme de mélanges.
2 Références normatives

Les documents suivants cités dans le texte constituent, pour tout ou partie de leur contenu, des

exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour les

références non datées, la dernière édition du document de référence s’applique (y compris les éventuels

amendements).

ISO 2782-1:2016, Caoutchouc vulcanisé ou thermoplastique — Détermination de la perméabilité aux

gaz — Partie 1: Méthodes à pression différentielle
ISO 18899:2013, Caoutchouc — Guide pour l’étalonnage du matériel d’essai

ISO 23529, Caoutchouc — Procédures générales pour la préparation et le conditionnement des éprouvettes

pour les méthodes d’essais physiques
3 Termes et définitions

Pour les besoins du présent document, les termes et définitions donnés dans l’ISO 2782-1 s’appliquent.

L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en

normalisation, consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à https: //www .iso .org/obp
— IEC Electropedia: disponible à http: //www .electropedia .org/
© ISO 2018 – Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 2782-2:2018(F)
4 Principe

Une cellule d'essai, maintenue à température constante, est partagée par une éprouvette en un côté

alimentation de gaz et un côté transmission de gaz (voir Figure 1). Le gaz d’essai est fourni côté

alimentation de gaz et un gaz vecteur transite par le côté transmission de gaz. La pression des deux

côtés de la cellule est égale (pression atmosphérique) mais, comme la pression partielle du gaz d'essai

est plus élevée du côté alimentation de gaz, il diffuse à travers l'éprouvette du côté transmission de gaz.

La quantité de gaz d’essai passant à travers l’éprouvette est mesurée à l'aide d'un chromatographe en

phase gazeuse.
Dans cette méthode, les mesurages avec des g
...

Questions, Comments and Discussion

Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
