ISO 105-B02:2014

Textiles — Tests for colour fastness — Part B02: Colour fastness to artificial light: Xenon arc fading lamp test

ISO 105-B02:2014 specifies a method intended for determining the effect on the colour of textiles of all kinds and in all forms to the action of an artificial light source representative of natural daylight (D65). The method is also applicable to white (bleached or optically brightened) textiles. This method allows the use of two different sets of blue wool references. The results from the two different sets of references may not be identical.

Textiles — Essais de solidité des coloris — Partie B02: Solidité des coloris à la lumière artificielle: Lampe à arc au xénon

L'ISO 105-B02:2014 spécifie une méthode destinée à déterminer l'effet sur les coloris des textiles de toute nature, à tous leurs stades de transformation, de l'action d'une source de lumière artificielle, représentative de la lumière naturelle du jour (D65). La méthode s'applique également aux textiles blancs (blanchis ou traités aux azurants optiques). La présente méthode prévoit l'emploi de deux gammes différentes de références de laine bleue. Les résultats obtenus à partir de ces deux gammes de référence peuvent ne pas être identiques.

General Information

• Status: Published
• Publication Date: 27-Aug-2014
• ICS: 59.080.01 - Textiles in general
• Technical Committee: ISO/TC 38/SC 1 - Tests for coloured textiles and colorants
• Drafting Committee: ISO/TC 38/SC 1/WG 1 - Light and weathering
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 04-Jun-2020

Relations

• Consolidates: ISO 18113-5:2009 - In vitro diagnostic medical devices — Information supplied by the manufacturer (labelling) — Part 5: In vitro diagnostic instruments for self-testing
• Effective Date: 06-Jun-2022
• Revises: ISO 105-B02:2013 - Textiles — Tests for colour fastness — Part B02: Colour fastness to artificial light: Xenon arc fading lamp test
• Effective Date: 09-Nov-2013

Standards Content (Sample)

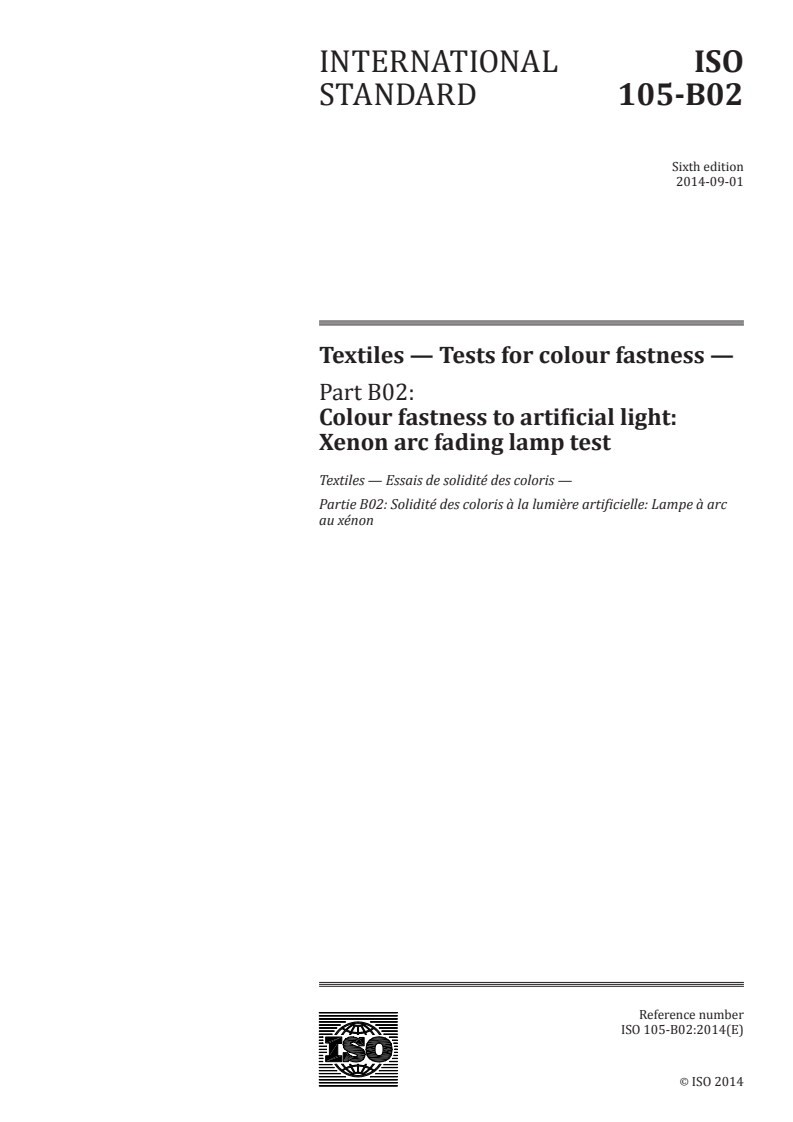

INTERNATIONAL ISO
STANDARD 105-B02
Sixth edition
2014-09-01
Textiles — Tests for colour fastness —
Part B02:
Colour fastness to artificial light:
Xenon arc fading lamp test
Textiles — Essais de solidité des coloris —
Partie B02: Solidité des coloris à la lumière artificielle: Lampe à arc
au xénon
Reference number
ISO 105-B02:2014(E)
ISO 2014
---------------------- Page: 1 ----------------------
ISO 105-B02:2014(E)
COPYRIGHT PROTECTED DOCUMENT
© ISO 2014

All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized otherwise in any form

or by any means, electronic or mechanical, including photocopying, or posting on the internet or an intranet, without prior

written permission. Permission can be requested from either ISO at the address below or ISO’s member body in the country of

the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland
ii © ISO 2014 – All rights reserved
---------------------- Page: 2 ----------------------
ISO 105-B02:2014(E)

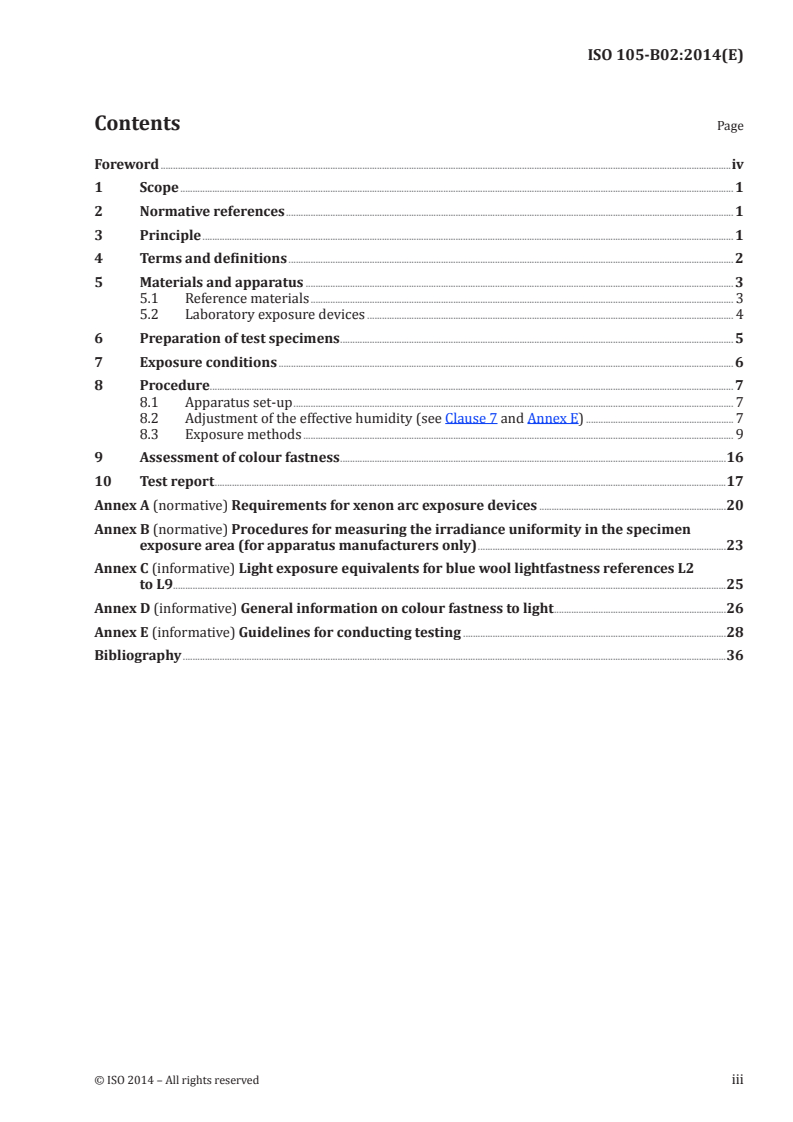

Contents Page

Foreword ........................................................................................................................................................................................................................................iv

1 Scope ................................................................................................................................................................................................................................. 1

2 Normative references ...................................................................................................................................................................................... 1

3 Principle ........................................................................................................................................................................................................................ 1

4 Terms and definitions ..................................................................................................................................................................................... 2

5 Materials and apparatus .............................................................................................................................................................................. 3

5.1 Reference materials ............................................................................................................................................................................ 3

5.2 Laboratory exposure devices ..................................................................................................................................................... 4

6 Preparation of test specimens ................................................................................................................................................................ 5

7 Exposure conditions ......................................................................................................................................................................................... 6

8 Procedure..................................................................................................................................................................................................................... 7

8.1 Apparatus set-up ................................................................................................................................................................................... 7

8.2 Adjustment of the effective humidity (see Clause 7 and Annex E) ............................................................ 7

8.3 Exposure methods ............................................................................................................................................................................... 9

9 Assessment of colour fastness .............................................................................................................................................................16

10 Test report ................................................................................................................................................................................................................17

Annex A (normative) Requirements for xenon arc exposure devices ............................................................................20

Annex B (normative) Procedures for measuring the irradiance uniformity in the specimen

exposure area (for apparatus manufacturers only) .....................................................................................................23

Annex C (informative) Light exposure equivalents for blue wool lightfastness references L2

to L9.................................................................................................................................................................................................................................25

Annex D (informative) General information on colour fastness to light ......................................................................26

Annex E (informative) Guidelines for conducting testing ...........................................................................................................28

Bibliography .............................................................................................................................................................................................................................36

© ISO 2014 – All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 105-B02:2014(E)

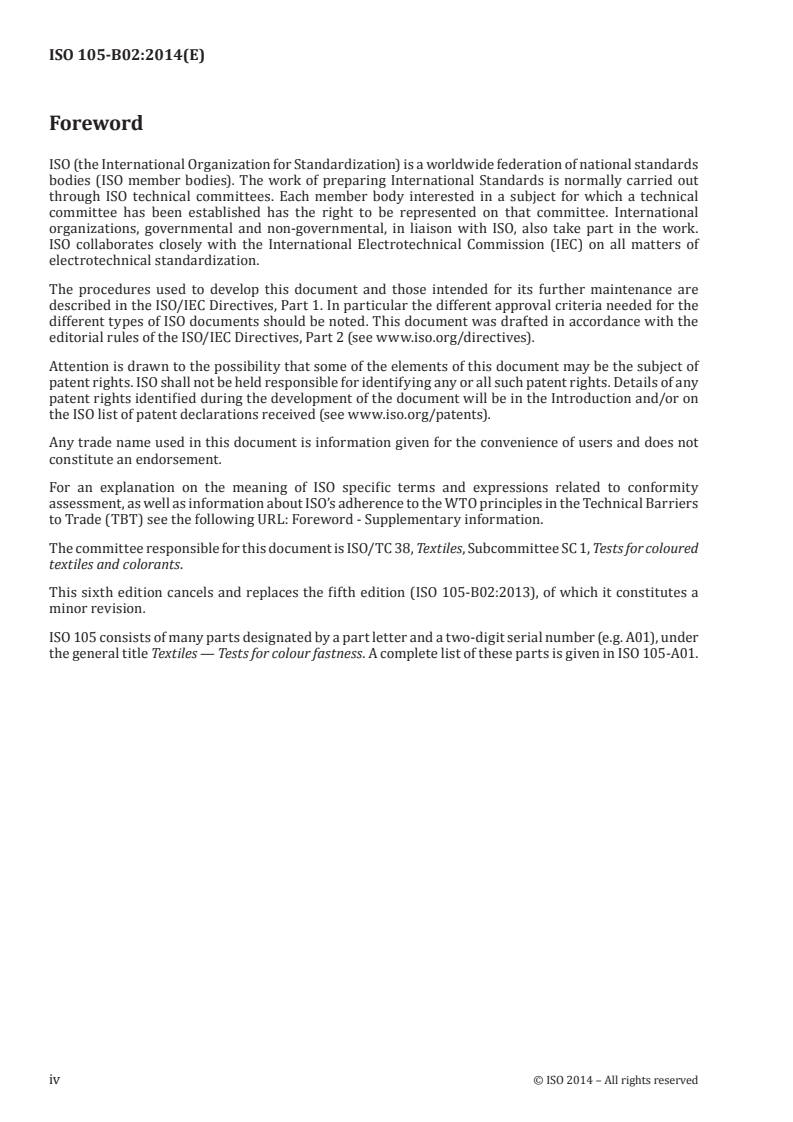

Foreword

ISO (the International Organization for Standardization) is a worldwide federation of national standards

bodies (ISO member bodies). The work of preparing International Standards is normally carried out

through ISO technical committees. Each member body interested in a subject for which a technical

committee has been established has the right to be represented on that committee. International

organizations, governmental and non-governmental, in liaison with ISO, also take part in the work.

ISO collaborates closely with the International Electrotechnical Commission (IEC) on all matters of

electrotechnical standardization.

The procedures used to develop this document and those intended for its further maintenance are

described in the ISO/IEC Directives, Part 1. In particular the different approval criteria needed for the

different types of ISO documents should be noted. This document was drafted in accordance with the

editorial rules of the ISO/IEC Directives, Part 2 (see www.iso.org/directives).

Attention is drawn to the possibility that some of the elements of this document may be the subject of

patent rights. ISO shall not be held responsible for identifying any or all such patent rights. Details of any

patent rights identified during the development of the document will be in the Introduction and/or on

the ISO list of patent declarations received (see www.iso.org/patents).

Any trade name used in this document is information given for the convenience of users and does not

constitute an endorsement.

For an explanation on the meaning of ISO specific terms and expressions related to conformity

assessment, as well as information about ISO’s adherence to the WTO principles in the Technical Barriers

to Trade (TBT) see the following URL: Foreword - Supplementary information.

The committee responsible for this document is ISO/TC 38, Textiles, Subcommittee SC 1, Tests for coloured

textiles and colorants.

This sixth edition cancels and replaces the fifth edition (ISO 105-B02:2013), of which it constitutes a

minor revision.

ISO 105 consists of many parts designated by a part letter and a two-digit serial number (e.g. A01), under

the general title Textiles — Tests for colour fastness. A complete list of these parts is given in ISO 105-A01.

iv © ISO 2014 – All rights reserved
---------------------- Page: 4 ----------------------
INTERNATIONAL STANDARD ISO 105-B02:2014(E)
Textiles — Tests for colour fastness —
Part B02:
Colour fastness to artificial light: Xenon arc fading lamp
test
1 Scope

This part of ISO 105 specifies a method intended for determining the effect on the colour of textiles of all

kinds and in all forms to the action of an artificial light source representative of natural daylight (D65).

The method is also applicable to white (bleached or optically brightened) textiles.

This method allows the use of two different sets of blue wool references. The results from the two

different sets of references may not be identical.
2 Normative references

The following referenced documents are indispensable for the application of this document. For dated

references, only the edition cited applies. For undated references, the latest edition of the referenced

document (including any amendments) applies.

ISO 105-A01, Textiles — Tests for colour fastness — Part A01: General principles of testing

ISO 105-A02, Textiles — Tests for colour fastness — Part A02: Grey scale for assessing change in colour

ISO 105-A05, Textiles — Tests for colour fastness — Part A05: Instrumental assessment of change in colour

for determination of grey scale rating

ISO 105-B01:2014, Textiles — Tests for colour fastness — Part B01: Colour fastness to light: Daylight

ISO 105-B05, Textiles — Tests for colour fastness — Part B05: Detection and assessment of photochromism

ISO 105-B08, Textiles — Tests for colour fastness — Part B08: Quality control of blue wool reference

materials 1 to 7
ISO 3696, Water for analytical laboratory use — Specification and test methods

ISO 9370, Plastics — Instrumental determination of radiant exposure in weathering tests — General

guidance and basic test method

CIE Publication No. 51, Method for assessing the quality of daylight simulators for colorimetry

3 Principle

A specimen of the textile to be tested is exposed to artificial light under controlled conditions, together

with a set of reference materials. The colour fastness is assessed by comparing the change in colour of

the test specimen with that of the reference materials used.
NOTE General information on colour fastness to light is given in Annex D.

1) Commission Internationale de l’Éclairage, CIE Central Bureau, Kegelgasse 27, A-1030, Vienna, Austria www.cie.

co.at.
© ISO 2014 – All rights reserved 1
---------------------- Page: 5 ----------------------
ISO 105-B02:2014(E)
4 Terms and definitions
For the purposes of this document, the following terms and definitions apply.
4.1
test specimen

portions of the textile to be tested and which are representative parts of the item to be tested

Note 1 to entry: This is used for comparison between the exposed and the original (untested) state.

4.2
reference specimen

portion of a reference material that is to be exposed simultaneously with the test specimen

Note 1 to entry: Multiple reference specimens may be required to determine the test results.

4.3
blue wool reference material

one of a series of blue dyed wool textile materials with a known reaction to light

4.4
test chamber

area within the apparatus capable of meeting and maintaining the requirements for temperature, light

and humidity
4.5
chamber relative humidity

ratio of the actual water vapour pressure in the test chamber to the saturation water vapour pressure

of water at the same temperature, expressed as a percentage
4.6
effective humidity

combination of air and surface temperatures and air relative humidity which governs the moisture

content at the surface of the test specimen during exposure
4.7
humidity-test control fabric
a red azoic dyed cotton fabric of known sensitivity to humidity and light

Note 1 to entry: This red azoic dyed fabric is used as a reference material to ensure that the effective humidity

requirements are met.
4.8
photochromism

change in colour of a substrate after brief exposure to light, which is substantially returned to its original

shade after storage in the dark
4.9
flip-flop mode

mode of operation whereby the specimen holders revolve around the central light source and on alternate

rotations the specimen holders are automatically rotated 180° about their vertical axis so that the test

specimens face towards the light source only every alternate revolution
2 © ISO 2014 – All rights reserved
---------------------- Page: 6 ----------------------
ISO 105-B02:2014(E)
5 Materials and apparatus
5.1 Reference materials
5.1.1 General

Either of two sets of blue wool reference may be used. The colour fastness ratings mentioned in this part

of ISO 105 are obtained by comparison with either blue wool references 1 to 8 (preferred in Europe) or

blue wool references L2 to L9 (preferred in America). The results from the two sets of references are not

interchangeable. Information on the relationship between the two sets of blue wool reference materials

can be found in ISO 105-B01:2014, 4.1.
5.1.2 Blue wool reference materials 1 to 8

Blue wool references developed and produced in Europe are identified by the numerical designation 1

to 8. These references are blue wool materials dyed with the dyes listed in Table 1. They range from 1

(very low colour fastness to light) to 8 (very high colour fastness to light) so that each higher-numbered

reference is approximately twice as fast as the preceding one.

The blue wool references 1 to 8 used in this test shall meet the quality requirements specified in ISO 105-

B08.
Table 1 — Dyes for blue wool references 1 to 8
Reference Dye (Colour Index designation)
1 CI Acid Blue 104
2 CI Acid Blue 109
3 CI Acid Blue 83
4 CI Acid Blue 121
5 CI Acid Blue 47
6 CI Acid Blue 23
7 CI Solubilised Vat Blue 5
8 CI Solubilised Vat Blue 8

The Colour Index (fourth edition) is published by the Society of Dyers and Colourists, P.O. Box 244, Perkin House, 82

Grattan Road, Bradford BD1 2JB, West Yorkshire, UK, and by the American Association of Textile Chemists and Colorists, P.O.

Box 12215, Research Triangle Park, NC 27709-2215, USA.
5.1.3 Blue wool reference materials L2 to L9

Blue wool references developed and produced in America are identified by the letter L followed by the

numerical designation 2 to 9. These eight references are prepared by blending varying proportions of

wool dyed with CI Mordant Blue 1 (Colour Index, fourth edition, CI Constitution Number 43830) and

wool dyed with CI Solubilised Vat Blue 8 (Colour Index, fourth edition, CI Constitution Number 73801),

so that each higher-numbered reference is approximately twice as fast as the preceding reference.

Data in Annex C are presented to illustrate the relationship of each of the blue wool references on

exposure to fixed amounts of radiant energy.
5.1.4 Humidity-test control

The effective humidity can only be measured by determining the colour fastness to light of a specific

humidity-test control fabric (see 4.7).
© ISO 2014 – All rights reserved 3
---------------------- Page: 7 ----------------------
ISO 105-B02:2014(E)
5.2 Laboratory exposure devices
5.2.1 Light source

5.2.1.1 The exposure device shall provide for placement of specimens and any designated sensing

devices in positions that allow uniform irradiance from the light source

The spectral irradiance produced in an artificial accelerated light and weathering device is very

important. Ideally, the relative spectral irradiance produced by the device should be a very close match

to that of solar radiation, especially in the short wavelength UV region. Annex A provides information

about important benchmark solar spectra that can be used for comparing the spectral irradiance

produced in the artificial accelerated exposure to that for solar radiation.

5.2.1.2 Exposure devices shall be designed such that the variation in irradiance at any location in

the area used for specimen exposure shall not exceed ± 10 % of the mean. Procedures for measuring

irradiance uniformity are found in Annex B.

NOTE The irradiance uniformity in exposure devices depends on several factors. The configuration of the

lamp with respect to the specimens on exposure, including the differences in distance between the lamp(s) and

the samples can affect uniformity of exposure. Deposits which can develop on the optical system and chamber

walls, and the type and number of specimens being exposed, can also have an affect on uniformity of exposure.

5.2.1.3 Periodic repositioning of the test specimens in the test chamber is recommended to ensure the

most consistent results.

5.2.1.4 Follow the apparatus manufacturer’s instructions for lamp and filter replacement.

5.2.1.4.1 Direct radiation from xenon burners contains considerable amounts of short-wavelength

ultraviolet radiation not present in daylight. Optical filters shall be fitted to minimize short-wavelength

light (less than 310 nm) in accordance with the requirements in Annex A. The xenon arc, when

appropriately filtered, produces radiation with a spectral power distribution that is a good simulation of

average daylight throughout the UV and visible region.

5.2.1.4.2 Infrared radiation levels can be attenuated by use of filters to allow some control of the sample

temperature.

5.2.1.5 It is preferred that the apparatus should be fitted with an irradiance sensing system. The

irradiance sensor (if fitted) shall be mounted so that it receives the same radiation as the specimen

surface. If it is not positioned in the specimen plane, it shall be calibrated for irradiance at the specimen

distance.

5.2.1.5.1 The irradiance sensor (if fitted) shall be capable of measuring irradiance preferably in a specific

wavelength range (e.g. 300 nm to 400 nm), or in a narrow bandpass centred around a single wavelength

(e.g. 420 nm) and shall be calibrated at the wavelength range or single wavelength, as appropriate. The

measured wavelength or wavelength range shall be reported.

5.2.1.5.2 Where irradiance control is available, the irradiance shall be controlled at (42 ± 2) W/m in

the wavelength range 300 nm to 400 nm or (1,10 ± 0,02) W/(m .nm) at the wavelength 420 nm.

5.2.1.5.3 The irradiance sensor (if fitted) shall be calibrated in the emission region of the light

source used. Calibration shall be checked in accordance with the radiation-measuring and instrument

manufacturer’s instructions with compliance to ISO 9370.

5.2.1.6 The light source shall consist of a xenon arc lamp of correlated colour temperature 5500 K to

6500 K, the size of which will depend on the type of apparatus used.
4 © ISO 2014 – All rights reserved
---------------------- Page: 8 ----------------------
ISO 105-B02:2014(E)

5.2.1.7 The apparatus shall be fitted with a light filter placed between the light source and the specimens

so that the ultraviolet spectrum is steadily reduced. Annex A provides the transmission requirements for

the filter system used.

5.2.1.8 The apparatus shall be fitted with a heat filter placed between the light source and the specimens

so that the amount of infrared (IR) radiation contained in the xenon arc spectrum is steadily reduced.

5.2.2 Temperature (see A.3)

One of two types of black-coated temperature sensor shall be used, either a black-standard thermometer

or a black-panel thermometer (for more detail see A.3.) and the thermometer shall be mounted in the

same plane and orientation as the test specimen(s).
Note The preferred thermometer is the Black Standard Thermometer (BST).
5.2.3 Humidity

The presence of moisture can have a significant effect in accelerated laboratory exposure tests. The

apparatus shall have the means for providing and controlling moisture to specimens by humidification

of the chamber air. The quality of the water used to create the effective humidity shall be a minimum of

Grade 3 in accordance with ISO 3696.
5.2.4 Covers

Covers shall be made from thin opaque material, for example high-grade steel, thin sheet aluminium

or cardboard covered with aluminium foil, for partial covering of samples and references. The opaque

material shall neither react with the test specimens nor the test conditions and shall not itself produce

any change in colour of either the test specimen or the reference materials.
5.2.5 Colour matching lamps, in accordance with CIE Publication No. 51.
5.2.6 Assessment cabinet, complying with ISO 105-A01.
5.2.7 Sample mounting card, free of optical or fluorescent brightening agent.

5.2.8 Assessment mask, complying with ISO 105-A01. In order to obtain reliable test results using

ISO 105-A02, the test specimen(s) shall be masked with a material that is identical in colour to the sleeve

that is used to mask the grey scale (5.2.9).
5.2.9 Grey scale for assessing change in colour, complying with ISO 105-A02.
6 Preparation of test specimens

6.1 The size of the test specimen will depend on the number of specimens to be tested and on the shape

and dimensions of the specimen holders supplied with the apparatus.
Attention is drawn to the guidelines given in E.4.

6.2 The specimen may be a strip of cloth, yarn wound close together on a sample mounting card (5.2.7)

or laid parallel and fastened on a card, or a mat of fibres combed and compressed to give a uniform

surface and fastened on a card. Each exposed and unexposed area shall be not less than 10 mm × 8 mm.

6.3 To facilitate handling, the test specimen(s) to be tested and similar strips of the references may be

mounted on one or more cards as indicated in Figures 2, 3, 4 or 5.
© ISO 2014 – All rights reserved 5
---------------------- Page: 9 ----------------------
ISO 105-B02:2014(E)

6.4 The covers (5.2.4) shall make close contact with the surface of the unexposed areas of the specimens

and the references, in order to give a sharp line of demarcation between exposed and unexposed areas,

but shall not compress the specimen unnecessarily.

6.5 The specimens to be tested and the blue wool references shall be of equal size and shape in order to

avoid errors in assessment due to overrating the visual contrast between exposed and unexposed parts

on a larger pattern as against a narrower reference.

6.6 When testing specimens of appreciable thickness, the references shall be arranged so that they

are the same distance from the light source as the upper surface of the test specimens. Covers for the

unexposed portions shall avoid surface compression.

Textiles of appreciable thickness which have fibres that may shift position or texture which may make

evaluation of small areas difficult, shall be tested with an exposed area not less than 50 mm × 40 mm

and preferably larger.
7 Exposure conditions

To simulate different environments testing can be carried out under different conditions (see Table 2).

The type of conditions should be agreed between parties. The chosen conditions shall be reported.

6 © ISO 2014 – All rights reserved
---------------------- Page: 10 ----------------------
ISO 105-B02:2014(E)
Table 2 — Exposure conditions
Exposure Cycle Exposure Cycle Exposure Cycle Exposure Cycle
A1 A2 A3 B
Extreme low humid- Extreme high
Condition: Normal —
ity humidity
Climatic condition
Temperate zone Dry Semi-tropical —
replicated
Blue wool references Series 1 to 8 Series L2 to L9
Black Standard Tem-
(47 ± 3) °C (62 ± 3) °C (42 ± 3) °C (65 ± 3) °C
perature
Black Panel Tempera-
(45 ± 3) °C (60 ± 3) °C (40 ± 3) °C (63 ± 3) °C
ture
Approximately 40 % Less than 15 % Approximately 85 %
effective humid- effective humid- effective humid-
ity. (Note: This is ity. (Note: This is ity. (Note: This is
Low (Colour fastness
Effective humidity typically achieved typically achieved typically achieved
of humidity-test con-
(see 8.2) when blue wool when blue wool when blue wool
trol: L6 to L7)
reference 5 exhibits reference 6 exhibits reference 3 exhibits
a contrast equal to a contrast equal to a contrast equal to
grey scale grade 4) grey scale grade 3-4) grey scale grade 4)
Relative humidity As determined by effective humidity requirement (30 ± 5) %

Where irradiance control is available, the irradiance shall be controlled at (42 ± 2) W/

c 2 2

Irradiance m in the wavelength range 300 nm to 400 nm or (1,10 ± 0,02) W/(m ·nm) at the wave-

length 420 nm

Air chamber temperature control should not be used as air chamber temperature is a different value from Black Standard

Temperature and Black panel temperature.

Effective humidity is based on an assessment of the blue wool references after the humidity-test control fabric has been

exposed to give a contrast equal to grey scale grade 4 (8.2.5).

Once a contrast equal to grey scale grade 4 on the exposed humidity-test control fabric has been achieved, effective humidity

is based on assessment.

The broadband (300 to 400 nm) and narrowband (420 nm) irradiance control values are based on traditional settings

and should not be implied as equivalent in all models of test equipment. Consult with the instrument manufacturer for the

equivalent irradiance in other controlling wavelengths or bandpasses.
8 Procedure
8.1 Apparatus set-up
8.1.1 Set up the apparatus in accordance with the manufacturer’s guidelines.

8.1.2 Fill all unused specimen holders with a non-reflective material such as white card stock. For

machines employing flip-flop mode, both faces in the unused specimen holders shall be used.

8.1.3 The black panel thermometer (which has an open back) or black standard thermometer (which

has an insulated back) shall be positioned in the same plane and orientation as the test specimens.

8.2 Adjustment of the effective humidity (see Clause 7 and Annex E)

8.2.1 When using test conditions in which the use of effective humidity is specified, do not rely on

machine readings of relative humidity in the test chamber. The correct adjustment of the effective

humidity (for tests using blue wool references 1 to 8) is critical to obtaining valid results. Figure 1 shows

the relationship between effective humidity and the light fastness of the humidity-test control fabric.

© ISO 2014 – All rights reserved 7
---------------------- Page: 11 ----------------------
ISO 105-B02:2014(E)
6-7
0102030405060708090100
Effective Humidity (%)
Figure 1 — Mean values obtained from humidity-test control exposures

8.2.2 For the required exposure conditions, determine from Table 2 the required effective humidity

then using Figure 1, identify the equivalent light fastness (expressed using blue wool reference series 1

to 8) required to be exhibited by the humidity-test control fabric. (For example, for normal conditions

the effective humidity required is 40 % which is equivalent to a light fastness of the humidity-test control

fabric of blue wool reference 5).

8.2.3 Place a portion of the humidity-test control fabric (5.1.4) together with the relevant blue wool

references (5.1.2 or 5.1.3) on a card. Each of the reference materials (blue wool references and humidity-

test control) shall measure not less than 45 mm × 10 mm.

8.2.4 Mask the card prepared in 8.2.3 using an appropriate cover (5.2.4) such that each exposed and

unexposed area is not less than 10 mm × 8 mm. Place the masked card in the test chamber.

8.2.5 Expose the masked card until the contrast between the exposed and unexposed portions of the

humidity-test control fabric (4.7) is equal to grade 4 on the grey scale (5.2.9).

8.2.6 When the conditions in 8.2.5 have been achieved assess the contrast between the exposed and

unexposed portions of the relevant blue wool reference as referenced in Table 2. The contrast should be

equal to that specified for the appropriate exposure conditions (see Table 2).

8.2.7 If the necessary contrast in 8.2.5 is not achieved, adjust the controls on the apparatus to give the

required selected exposure conditions and repeat 8.2.3 to 8.2.6 using fresh reference materials.

8 © ISO 2014 – All rights reserved
Light Fastness
---------------------- Page: 12 ----------------------
ISO 105-B02:2014(E)
8.3 Exposure methods
8.3.1 General

There are five separate methods given, each of which produce different amounts of information. The

user should select the most appropriate method for their application.

For Methods 1 to 4, assessment of fading of test specimens or reference samples is critical to obtaining

valid results. It is not sufficient to rely on exposure time (hours) to determine the end point of the various

stages of each method. For Method 5, the end point is determined by a specified dosage of irradiance and

intermediate assessment of fading may not be required.

Attention is drawn to the guidelines given in the annexes in relation to selection of apparatus, test

method, and to the recommendations on good testing practice for different types of textile materials.

8.3.2 Method 1

8.3.2.1 This method is considered the most informative and should be used in cases of dispute over the

numerical rating. The basic feature is the control of the exposure period by inspection of the specimen,

and one set of blue wool references is required for each specimen under test. This method is especially

suitable for determination of colour fastness to light for test specimens of unknown performance.

For this method, opaque covers (5.2.4) masking approximately one-third and two-thirds of the test

specimens and blue wool references are required.

8.3.2.2 Arrange the test specimen and the blue wool references on the sample mounting card (5.2.7) in

accordance with Clause 6 and as shown in Figure 2. Cover the middle one-third of the test card using an

opaque cover (5.2.4) ABCD.

The blue wool references and test specimen need not necessarily be mounted on the same card and

where applicable test cards should be mounted in suitable specimen holde
...

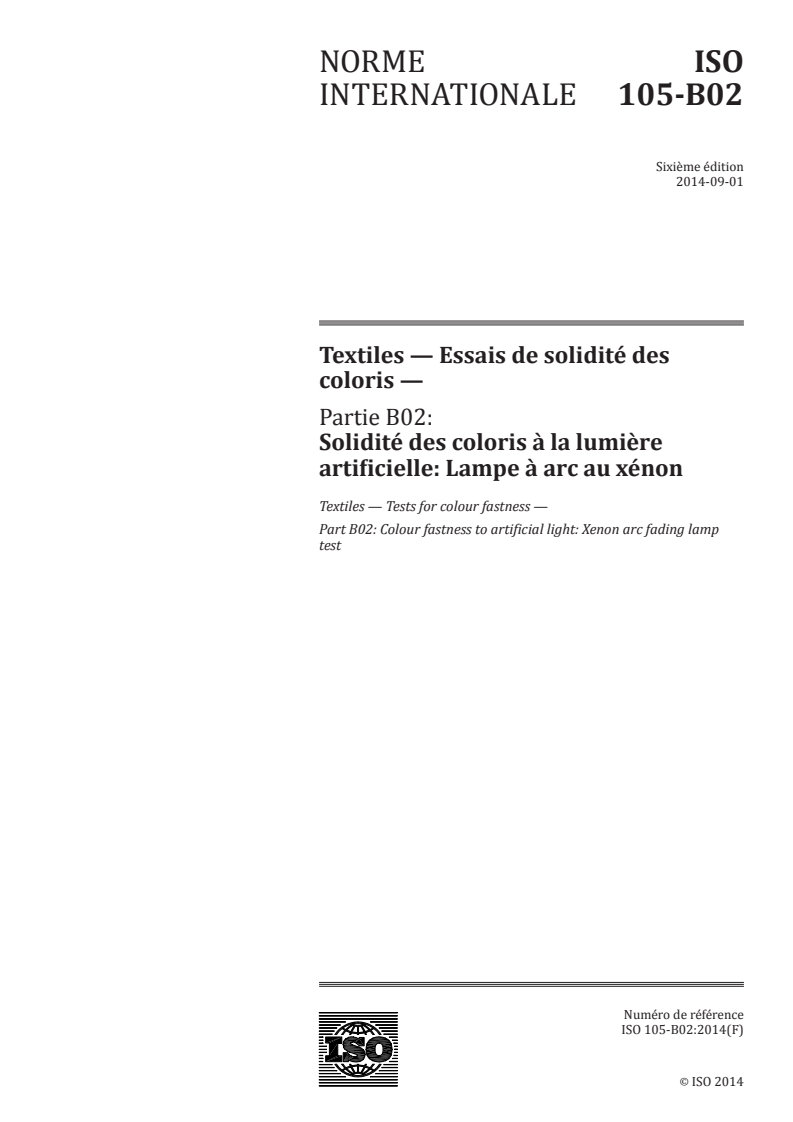

NORME ISO
INTERNATIONALE 105-B02
Sixième édition
2014-09-01
Textiles — Essais de solidité des
coloris —
Partie B02:
Solidité des coloris à la lumière
artificielle: Lampe à arc au xénon
Textiles — Tests for colour fastness —
Part B02: Colour fastness to artificial light: Xenon arc fading lamp
test
Numéro de référence
ISO 105-B02:2014(F)
ISO 2014
---------------------- Page: 1 ----------------------
ISO 105-B02:2014(F)
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2014

Droits de reproduction réservés. Sauf indication contraire, aucune partie de cette publication ne peut être reproduite ni utilisée

sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie, l’affichage sur

l’internet ou sur un Intranet, sans autorisation écrite préalable. Les demandes d’autorisation peuvent être adressées à l’ISO à

l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse
ii © ISO 2014 – Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 105-B02:2014(F)

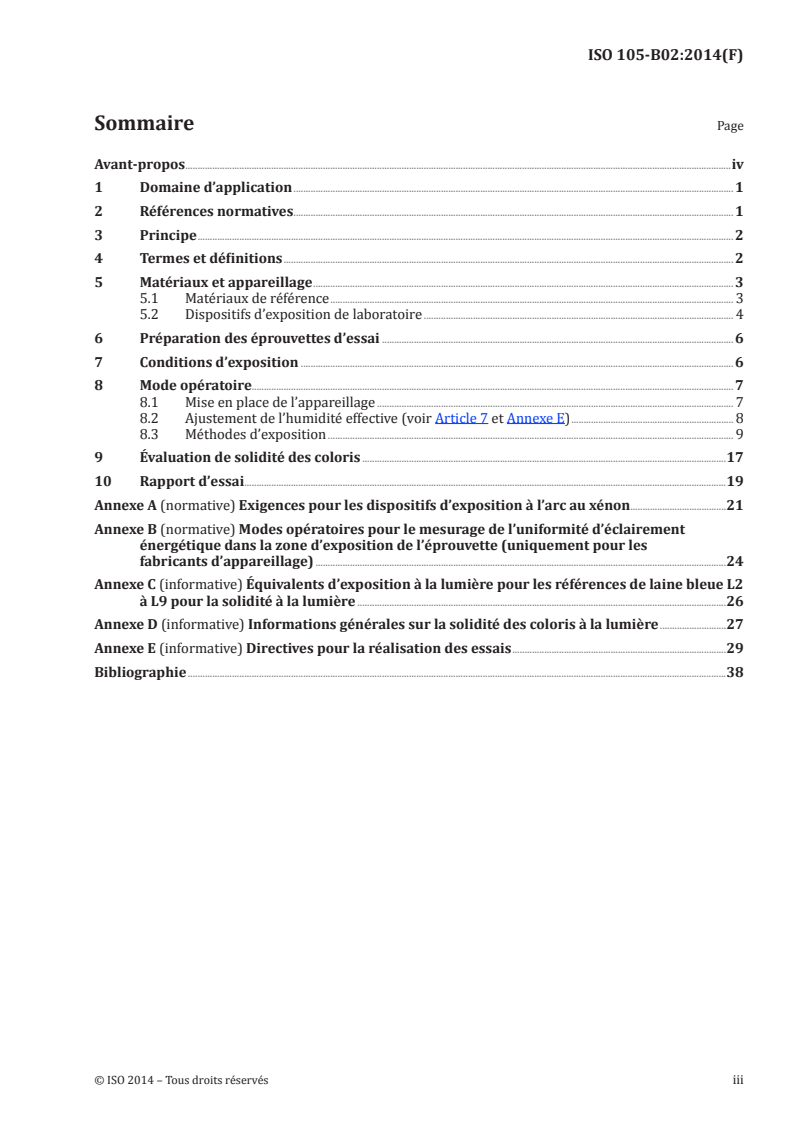

Sommaire Page

Avant-propos ..............................................................................................................................................................................................................................iv

1 Domaine d’application ................................................................................................................................................................................... 1

2 Références normatives ................................................................................................................................................................................... 1

3 Principe .......................................................................................................................................................................................................................... 2

4 Termes et définitions ....................................................................................................................................................................................... 2

5 Matériaux et appareillage ........................................................................................................................................................................... 3

5.1 Matériaux de référence .................................................................................................................................................................... 3

5.2 Dispositifs d’exposition de laboratoire .............................................................................................................................. 4

6 Préparation des éprouvettes d’essai ............................................................................................................................................... 6

7 Conditions d’exposition ................................................................................................................................................................................ 6

8 Mode opératoire.................................................................................................................................................................................................... 7

8.1 Mise en place de l’appareillage ................................................................................................................................................. 7

8.2 Ajustement de l’humidité effective (voir Article 7 et Annexe E) .................................................................. 8

8.3 Méthodes d’exposition ..................................................................................................................................................................... 9

9 Évaluation de solidité des coloris ....................................................................................................................................................17

10 Rapport d’essai ....................................................................................................................................................................................................19

Annexe A (normative) Exigences pour les dispositifs d’exposition à l’arc au xénon.......................................21

Annexe B (normative) Modes opératoires pour le mesurage de l’uniformité d’éclairement

énergétique dans la zone d’exposition de l’éprouvette (uniquement pour les

fabricants d’appareillage) .......................................................................................................................................................................24

Annexe C (informative) Équivalents d’exposition à la lumière pour les références de laine bleue L2

à L9 pour la solidité à la lumière ......................................................................................................................................................26

Annexe D (informative) Informations générales sur la solidité des coloris à la lumière ...........................27

Annexe E (informative) Directives pour la réalisation des essais .......................................................................................29

Bibliographie ...........................................................................................................................................................................................................................38

© ISO 2014 – Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 105-B02:2014(F)

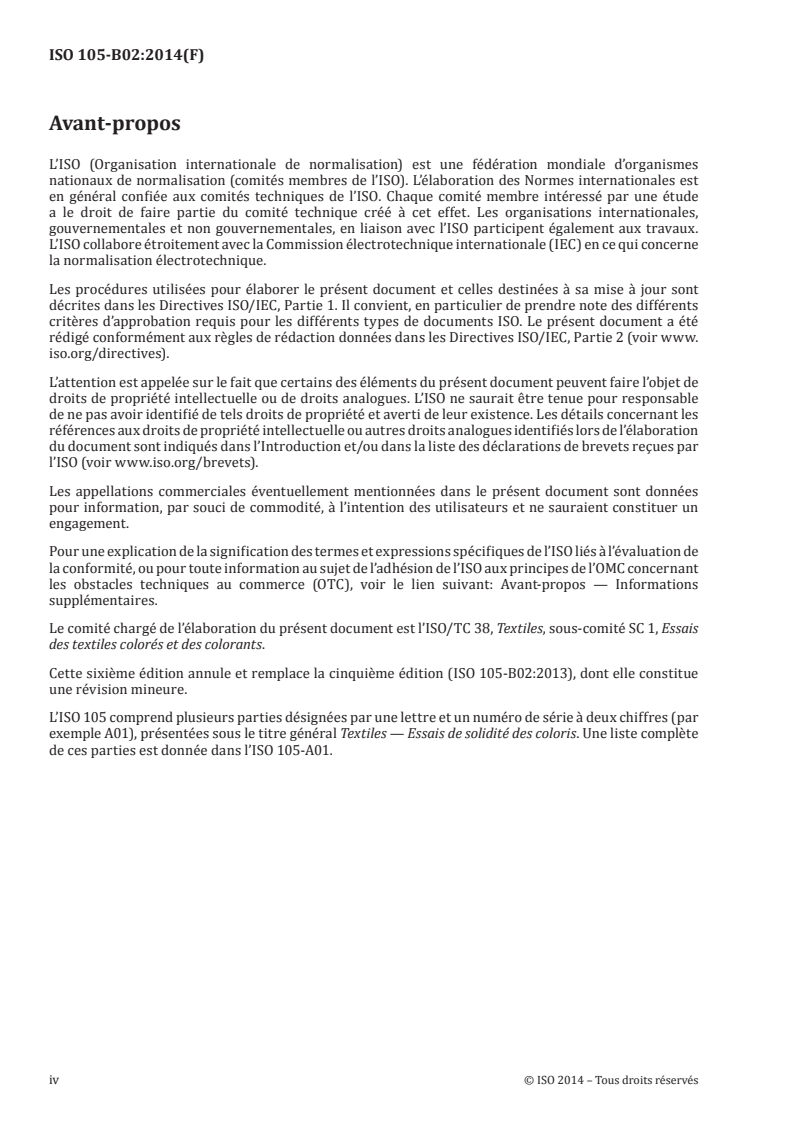

Avant-propos

L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes

nationaux de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est

en général confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude

a le droit de faire partie du comité technique créé à cet effet. Les organisations internationales,

gouvernementales et non gouvernementales, en liaison avec l’ISO participent également aux travaux.

L’ISO collabore étroitement avec la Commission électrotechnique internationale (IEC) en ce qui concerne

la normalisation électrotechnique.

Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont

décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier de prendre note des différents

critères d’approbation requis pour les différents types de documents ISO. Le présent document a été

rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2 (voir www.

iso.org/directives).

L’attention est appelée sur le fait que certains des éléments du présent document peuvent faire l’objet de

droits de propriété intellectuelle ou de droits analogues. L’ISO ne saurait être tenue pour responsable

de ne pas avoir identifié de tels droits de propriété et averti de leur existence. Les détails concernant les

références aux droits de propriété intellectuelle ou autres droits analogues identifiés lors de l’élaboration

du document sont indiqués dans l’Introduction et/ou dans la liste des déclarations de brevets reçues par

l’ISO (voir www.iso.org/brevets).

Les appellations commerciales éventuellement mentionnées dans le présent document sont données

pour information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un

engagement.

Pour une explication de la signification des termes et expressions spécifiques de l’ISO liés à l’évaluation de

la conformité, ou pour toute information au sujet de l’adhésion de l’ISO aux principes de l’OMC concernant

les obstacles techniques au commerce (OTC), voir le lien suivant: Avant-propos — Informations

supplémentaires.

Le comité chargé de l’élaboration du présent document est l’ISO/TC 38, Textiles, sous-comité SC 1, Essais

des textiles colorés et des colorants.

Cette sixième édition annule et remplace la cinquième édition (ISO 105-B02:2013), dont elle constitue

une révision mineure.

L’ISO 105 comprend plusieurs parties désignées par une lettre et un numéro de série à deux chiffres (par

exemple A01), présentées sous le titre général Textiles — Essais de solidité des coloris. Une liste complète

de ces parties est donnée dans l’ISO 105-A01.
iv © ISO 2014 – Tous droits réservés
---------------------- Page: 4 ----------------------
NORME INTERNATIONALE ISO 105-B02:2014(F)
Textiles — Essais de solidité des coloris —
Partie B02:
Solidité des coloris à la lumière artificielle: Lampe à arc au
xénon
1 Domaine d’application

La présente partie de l’ISO 105 spécifie une méthode destinée à déterminer l’effet sur les coloris des

textiles de toute nature, à tous leurs stades de transformation, de l’action d’une source de lumière

artificielle, représentative de la lumière naturelle du jour (D65). La méthode s’applique également aux

textiles blancs (blanchis ou traités aux azurants optiques).

La présente méthode prévoit l’emploi de deux gammes différentes de références de laine bleue. Les

résultats obtenus à partir de ces deux gammes de référence peuvent ne pas être identiques.

2 Références normatives

Les documents suivants, en tout ou partie, sont référencés de manière normative dans le présent

document et sont indispensables pour son application. Pour les références datées, seule l’édition citée

s’applique. Pour les références non datées, la dernière édition du document de référence s’applique (y

compris les éventuels amendements).

ISO 105-A01, Textiles — Essais de solidité des coloris — Partie A01: Principes généraux pour effectuer les

essais

ISO 105-A02, Textiles — Essais de solidité des teintures — Partie A02: Échelle de gris pour l’évaluation des

dégradations

ISO 105-A05, Textiles — Essais de solidité des teintures — Partie A05: Évaluation instrumentale du

changement de couleur pour conversion en degrés de l’échelle de gris

ISO 105-B01:2014, Textiles — Essais de solidité des teintures — Partie B01: Solidité des teintures à la

lumière: Lumière du jour

ISO 105-B05, Textiles — Essais de solidité des teintures — Partie B05: Détection et évaluation de la

phototropie

ISO 105-B08, Textiles — Essais de solidité des teintures — Partie B08: Maîtrise de la qualité des matériaux

de référence 1 à 7 de laine teinte en bleu

ISO 3696, Eau pour laboratoire à usage analytique — Spécification et méthodes d’essai

ISO 9370, Plastiques — Détermination au moyen d’instruments de l’exposition énergétique lors d’essais

d’exposition aux intempéries — Lignes directrices générales et méthode d’essai fondamentale

Publication CIE No. 51, Method for assessing the quality of daylight simulators for colorimetry

1) Commission Internationale de l’Éclairage, CIE Central Bureau, Kegelgasse 27, A-1030, Vienne, Autriche,

www.cie.co.at.
© ISO 2014 – Tous droits réservés 1
---------------------- Page: 5 ----------------------
ISO 105-B02:2014(F)
3 Principe

Une éprouvette de textile à soumettre à essai est exposée à la lumière artificielle dans des conditions

maîtrisées, avec une série de matériaux de référence. La solidité des coloris est évaluée par comparaison

de la dégradation de l’éprouvette d’essai avec celle des matériaux de référence utilisés.

NOTE Des informations générales sur la solidité des coloris à la lumière sont données dans l’Annexe D.

4 Termes et définitions

Pour les besoins du présent document, les termes et définitions suivants s’appliquent.

4.1
éprouvettes d’essai

parties du textile à soumettre à essai et qui sont des parties représentatives de l’article à soumettre à

essai

Note 1 à l’article: Elles sont utilisées pour la comparaison entre l’état exposé et l’état original (non soumis aux

essais).
4.2
éprouvette de référence
partie du matériau de référence à exposer simultanément à l’éprouvette d’essai

Note 1 à l’article: Plusieurs éprouvettes de référence peuvent être requises pour déterminer les résultats de l’essai.

4.3
matériau de référence de laine bleue

matériau issu d’une série de matériaux textiles en laine teinte en bleue dont la réaction à la lumière est

connue
4.4
enceinte d’essai

zone dans l’appareillage capable de satisfaire et de maintenir les conditions requises de température, de

lumière et d’humidité
4.5
humidité relative de l’enceinte

taux de la pression réelle de vapeur d’eau présente dans l’enceinte d’essai par rapport à la pression de

vapeur saturante de l’eau à la même température, exprimé en pourcentage
4.6
humidité effective

effet combiné des températures de l’air et de la surface de l’éprouvette et de l’humidité relative de l’air,

qui régit le taux d’humidité de la surface de l’éprouvette d’essai pendant l’exposition

4.7
témoin de contrôle d’humidité

étoffe de coton teinte à l’aide d’un colorant azoïque rouge, dont la sensibilité à l’humidité et à la lumière

est connue

Note 1 à l’article: Cette étoffe de coton teinte à l’aide d’un colorant azoïque rouge est utilisée comme matériau de

référence pour garantir que les exigences d’humidité effective sont satisfaites.
4.8
phototropie

dégradation de coloris d’un substrat après une brève exposition à la lumière qui reprend en grande

partie sa teinte d’origine après conservation dans le noir
2 © ISO 2014 – Tous droits réservés
---------------------- Page: 6 ----------------------
ISO 105-B02:2014(F)
4.9
mode à bascule

mode de fonctionnement dans lequel les porte-éprouvettes tournent autour de la source de lumière

centrale et des cycles de rotation alternée imposent aux porte-éprouvettes une rotation automatique

à 180° par rapport à leur axe vertical de sorte que les éprouvettes soient face à la source de lumière

uniquement une révolution sur deux
5 Matériaux et appareillage
5.1 Matériaux de référence
5.1.1 Généralités

Deux gammes de références de laine bleue peuvent être utilisées. Les indices de solidité des coloris

mentionnés dans la présente partie de l’ISO 105 sont obtenus par comparaison avec les références de

laine bleue désignées 1 à 8 (préférées en Europe) ou avec les références de laine bleue désignées L2

à L9 (préférées en Amérique). Les résultats obtenus avec ces deux gammes de références ne sont pas

interchangeables. Des informations sur la relation entre les deux gammes de matériaux de référence de

laine bleue se trouvent dans l’ISO 105-B01:2014, paragraphe 4.1.
5.1.2 Matériaux de référence de laine bleue 1 à 8

Les références de laine bleue utilisées et fabriquées en Europe sont identifiées par la désignation

numérique 1 à 8. Ces références sont des matériaux de laine bleue avec les colorants énumérés dans le

Tableau 1. Elles s’échelonnent de 1 (solidité très faible des coloris à la lumière) à 8 (solidité très élevée

des coloris à la lumière) de sorte que chaque référence d’un numéro supérieur est approximativement

deux fois plus solide que la précédente.

Les références de laine bleue 1 à 8 utilisées dans le présent essai doivent satisfaire aux exigences de

qualité spécifiées dans l’ISO 105-B08.
Tableau 1 — Colorants pour les références 1 à 8 de laine bleue
Référence Colorant (désignation selon le Colour Index)
1 CI Acid Blue 104
2 CI Acid Blue 109
3 CI Acid Blue 83
4 CI Acid Blue 121
5 CI Acid Blue 47
6 CI Acid Blue 23
7 CI Solubilised Vat Blue 5
8 CI Solubilised Vat Blue 8
a ème

Le Colour Index (4 édition) a été publié par la Society of Dyers and Colourists, P.O. Box 244, Perkin House, 82 Grattan

Road, Bradford BD1 2JB, West Yorkshire, Royaume-Uni, et par l’American Association of Textile Chemists and Colourists, P.O.

Box 12215, Research Triangle Park, NC 27709-2215, États-Unis.
5.1.3 Matériaux de référence de laine bleue L2 à L9

Les références de laine bleue utilisées et fabriquées en Amérique sont identifiées par la lettre L suivie

de la désignation numérique 2 à 9. Ces huit références sont préparées en mélangeant, en proportions

ème

différentes, de la laine teinte avec du CI Mordant Blue 1 (Colour Index, 4 édition, CI Constitution Number

ème

43830) et de la laine teinte avec du CI Solubilised Vat Blue 8 (Colour Index, 4 édition, CI Constitution

Number 73801), de façon que chaque référence d’un numéro supérieur soit approximativement deux

fois plus solide que la référence précédente.
© ISO 2014 – Tous droits réservés 3
---------------------- Page: 7 ----------------------
ISO 105-B02:2014(F)

Les données de l’Annexe C sont présentées pour illustrer la relation de chaque référence de laine bleue

après exposition à des quantités définies d’énergie incidente.
5.1.4 Contrôle d’humidité

L’humidité effective peut être mesurée uniquement en déterminant la solidité des coloris à la lumière

d’un témoin caractéristique pour le contrôle de l’humidité (voir 4.7).
5.2 Dispositifs d’exposition de laboratoire
5.2.1 Source de lumière

5.2.1.1 Le dispositif d’exposition doit permettre le placement d’éprouvettes et de tout dispositif sensible

désigné dans des positions qui permettent un éclairement énergétique uniforme à partir de la source de

lumière.

L’éclairement énergétique spectral produit dans un dispositif lumineux et d’altération accélérée artificielle

est très important. Idéalement, il convient que l’éclairement énergétique spectral relatif produit par le

dispositif soit très proche de celui de l’éclairement énergétique solaire, surtout dans une zone où la

longueur d’onde des ultraviolets est courte. L’Annexe A fournit des informations sur les spectres solaires

importants sur banc d’essai qui peuvent être utilisés pour comparer l’éclairement énergétique spectral

produit en exposition accélérée artificielle par rapport à celui du rayonnement solaire.

5.2.1.2 Les dispositifs d’exposition doivent être conçus de sorte que la variation de

l’éclairement énergétique à n’importe quel endroit de la zone utilisée pour l’exposition des éprouvettes

n’excède pas ± 10 % de la moyenne. Les modes opératoires pour le mesurage de l’uniformité de

l’éclairement énergétique figurent à l’Annexe B.

NOTE L’uniformité d’éclairement énergétique dans les dispositifs d’exposition dépend de plusieurs facteurs.

La configuration de la lampe par rapport aux éprouvettes exposées, y compris la distance entre la ou les lampes

et les échantillons peut affecter l’uniformité de l’exposition. Les dépôts qui peuvent se développer sur le système

optique et les parois de l’enceinte, et le type et le nombre d’éprouvettes exposés peuvent également affecter

l’uniformité de l’exposition.

5.2.1.3 Il est recommandé de repositionner les éprouvettes à intervalles réguliers pour garantir

l’obtention de résultats les plus cohérents possibles.

5.2.1.4 Respecter les instructions du fabricant de l’appareillage pour le remplacement de la lampe et du

filtre.

5.2.1.4.1 Le rayonnement direct provenant de brûleurs au xénon contient des quantités considérables

d’ultraviolets à courte longueur d’onde non présents dans la lumière du jour. Les filtres optiques doivent

être installés pour minimiser la lumière à courte longueur d’onde (inférieure à 310 nm) conformément

aux exigences de l’Annexe A. L’arc au xénon, filtré si approprié, produit un rayonnement dont la distribution

de la puissance spectrale est une bonne simulation de la lumière du jour moyenne sur toute la zone

ultraviolette et visible.

5.2.1.4.2 Les niveaux de rayonnement infrarouge peuvent être atténués à l’aide de filtres pour permettre

un certain contrôle de la température des échantillons.

5.2.1.5 De préférence, il convient que l’appareillage soit équipé d’un système de détection d’éclairement

énergétique. Le capteur d’éclairement énergétique (si installé) doit être monté de sorte à recevoir le même

4 © ISO 2014 – Tous droits réservés
---------------------- Page: 8 ----------------------
ISO 105-B02:2014(F)

rayonnement que la surface de l’échantillon. S’il n’est pas positionné dans le même plan que l’éprouvette,

il doit être étalonné pour l’éclairement énergétique à la distance de l’éprouvette.

5.2.1.5.1 Le capteur d’éclairement énergétique (si installé) doit être capable de mesurer l’éclairement

énergétique de préférence sur une plage de longueurs d’onde spécifique (par exemple de 300 nm à

400 nm), ou sur une bande passante étroite centrée sur une seule longueur d’onde (par exemple 420 nm)

et doit être étalonné sur la plage de longueurs d’onde ou sur la longueur d’onde unique, selon le cas. La

longueur d’onde mesurée ou la plage de longueurs d’onde doit être consignée.

5.2.1.5.2 Lorsqu’une commande de l’éclairement énergétique est disponible, l’éclairement énergétique

doit être contrôlé à (42 ± 2) W/m sur la plage de longueurs d’onde de 300 nm à 400 nm ou (1,10 ± 0,02) W/

(m ·nm) à une longueur d’onde de 420 nm.

5.2.1.5.3 Le capteur d’éclairement énergétique (si installé) doit être étalonné dans la zone d’émission de

la source de lumière utilisée. L’étalonnage doit être vérifié conformément aux instructions de mesure de

l’éclairement énergétique et conformément aux instructions du fabricant des instruments en conformité

à l’ISO 9370.

5.2.1.6 La source de lumière doit consister en une lampe à arc au xénon dont la température de couleur

proximale est comprise entre 5 500 K et 6 500 K et dont la taille varie en fonction de celle de l’appareillage

utilisé.

5.2.1.7 L’appareillage doit être équipé d’un filtre pour la lumière, placé entre la source de lumière et

les éprouvettes et références, de façon à réduire de manière régulière le spectre ultraviolet. L’Annexe A

fournit les exigences de transmission pour le système de filtre utilisé.

5.2.1.8 L’appareillage doit être équipé d’un filtre pour la chaleur placé entre la source de lumière et les

éprouvettes de façon à réduire de manière régulière la quantité du rayonnement infrarouge (IR) contenu

dans le spectre d’arc au xénon.
5.2.2 Température (voir A.3)

L’un des deux types suivants de capteurs de température enduits de noir doit être utilisé: un thermomètre

du noir de référence ou un thermomètre à panneau noir (pour plus de détails, voir A.3) et le thermomètre

doit être monté sur le même plan et la même orientation que la ou les éprouvettes d’essai.

NOTE Le thermomètre préféré est le thermomètre du noir de référence (BST).
5.2.3 Humidité

La présence d’humidité peut avoir un effet considérable lors d’essais d’exposition au vieillissement

accéléré en laboratoire. L’appareillage doit disposer des moyens nécessaires pour fournir et contrôler

l’humidité sur les éprouvettes en humidifiant l’air de l’enceinte. La qualité de l’eau utilisée pour créer

l’humidité effective doit être au minimum de qualité 3 conformément à l’ISO 3696.

5.2.4 Caches

Les caches doivent être réalisés en matériau opaque mince, par exemple en acier de haute qualité, d’une

feuille mince d’aluminium ou carton recouvert d’une couche d’aluminium afin de recouvrir partiellement

les éprouvettes et les références. Le matériau opaque ne doit réagir ni avec les éprouvettes d’essai ni avec

les conditions d’essai, et il ne doit pas produire lui-même de dégradation de coloris ni de l’éprouvette

d’essai ni des matériaux de référence.

5.2.5 Sources lumineuses pour l’évaluation des couleurs, conformes à la publication CIE n° 51.

5.2.6 Enceinte d’évaluation, conforme à l’ISO 105-A01.
© ISO 2014 – Tous droits réservés 5
---------------------- Page: 9 ----------------------
ISO 105-B02:2014(F)

5.2.7 Carte porte-échantillon, ne comportant aucun agent d’azurage optique ou fluorescent.

5.2.8 Cache d’évaluation, conforme à l’ISO 105-A01. Afin d’obtenir des résultats d’essai fiables à

l’aide de l’ISO 105-A02, les éprouvettes d’essai doivent être cachées par un matériau dont la couleur est

identique à celle de l’enveloppe utilisée pour cacher l’échelle de gris (5.2.9).

5.2.9 Échelle de gris pour l’évaluation des dégradations, conforme à l’ISO 105-A02.

6 Préparation des éprouvettes d’essai

6.1 La taille des éprouvettes peut varier selon le nombre d’éprouvettes à soumettre à essai et selon les

formes et dimensions des porte-éprouvettes fournis avec l’appareil.
L’attention est attirée sur les directives données en E.4.

6.2 L’éprouvette peut être une bande d’étoffe, des fils enroulés et serrés côte à côte sur une carte porte-

échantillon (5.2.7) ou placés parallèlement et fixés sur une carte, ou une nappe de fibres peignées et

comprimées pour donner une surface uniforme, fixée sur une carte. Chaque surface exposée ou non

exposée ne doit pas être inférieure à 10 mm × 8 mm.

6.3 En vue de faciliter les manipulations, la ou les éprouvettes d’essai, ainsi que les bandes de références

similaires, peuvent être montées sur une ou plusieurs cartes, comme illustré aux Figures 2, 3, 4 ou 5.

6.4 Les caches (5.2.4) doivent réaliser un contact étroit avec les surfaces des zones non exposées des

éprouvettes et des références de façon à avoir une ligne de démarcation nette entre les zones exposées et

non exposées, mais les caches ne doivent pas comprimer les éprouvettes plus que nécessaire.

6.5 Les éprouvettes à soumettre à essai et les bandes bleues de la gamme de références doivent être de

mêmes dimensions et de même forme, afin d’éviter des erreurs d’évaluation dues à un indice trop élevé

du contraste visuel entre les parties exposées et non exposées d’un échantillon plus grand placé à côté des

références plus étroites.

6.6 Lors des essais sur des éprouvettes d’épaisseur appréciable, les références doivent être disposées de

façon qu’elles soient à la même distance de la source de lumière que la surface supérieure des éprouvettes

d’essai. Les caches utilisés pour les parties non exposées ne doivent pas comprimer la surface.

Les textiles d’épaisseur appréciable contenant des fibres susceptibles de changer de position ou de

texture, ce qui rend difficile l’évaluation des petites surfaces, doivent être soumis à essai en exposant

une surface minimale de 50 mm × 40 mm et, de préférence, plus grande.
7 Conditions d’exposition

Pour simuler différents environnements, les essais peuvent être effectués dans différentes conditions

(voir Tableau 2). Il convient que les parties se mettent d’accord sur le type de conditions. Les conditions

choisies doivent être consignées.
6 © ISO 2014 – Tous droits réservés
---------------------- Page: 10 ----------------------
ISO 105-B02:2014(F)
Tableau 2 — Conditions d’exposition
Cycle d’exposition Cycle d’exposition Cycle d’exposition Cycle d’exposition
A1 A2 A3 B
Condition Normale Extrême Extrême —
à faible humidité à humidité élevée
Condition climatique
Zone tempérée Sec Semi-tropical —
reproduite
Gamme de références
Série de 1 à 8 Série de L2 à L9
de laine bleue
Température du noir de
(47 ± 3) °C (62 ± 3) °C (42 ± 3) °C (65 ± 3) °C
référence
Température du pan-
(45 ± 3) °C (60 ± 3) °C (40 ± 3) °C (63 ± 3) °C
neau noir
Environ 40 % Moins de 15 % Environ 85 %
d’humidité effective. d’humidité effective. d’humidité effective.
(NOTE En géné- (NOTE En géné- (NOTE En géné- Faible

ral, ceci est atteint ral, ceci est atteint ral, ceci est atteint (Solidité des colo-

Humidité effective
lorsque la référence lorsque la référence lorsque la référence ris du témoin de
(voir 8.2)

de laine bleue 5 pré- de laine bleue 6 pré- de laine bleue 3 pré- contrôle de l’humi-

sente un contraste sente un contraste sente un contraste dité: L6 à L7)
égal au degré 4 de égal au degré 3-4 de égal au degré 4 de
l’échelle de gris.) l’échelle de gris.) l’échelle de gris.)

Humidité relative Telle que déterminée par les exigences d’humidité effective (30 ± 5) %

Lorsqu’une commande de l’éclairement énergétique est disponible, l’éclairement éner-

Éclairement énergé-

gétique doit être contrôlé à (42 ± 2) W/m sur la plage de longueurs d’onde de 300 nm

tique
à 400 nm ou (1,10 ± 0,02) W/(m ·nm) à une longueur d’onde de 420 nm

Il convient de ne pas utiliser le contrôle de la température de l’air de l’enceinte car la température de l’enceinte d’essai

est différente de la température du noir de référence et de la température du panneau noir.

L’humidité effective est fondée sur l’évaluation des références de laine bleue une fois que le témoin de contrôle de

l’humidité a été exposé pour obtenir un contraste égal au degré 4 de l’échelle de gris (8.2.5).

Lorsqu’un contraste égal au degré 4 de l’échelle de gris est obtenu sur le témoin de contrôle de l’humidité soumis à exposition,

l’humidité effective est fondée sur une évaluation.

Les valeurs de contrôle de l’éclairement énergétique à large bande (300 nm à 400 nm) et à bande étroite (420 nm)

sont fondées sur des paramétrages traditionnels et il convient de ne pas les considérer comme équivalentes dans tous les

modèles d’équipement d’essai. Consulter le fabricant de l’instrument pour connaître l’éclairement énergétique équivalent

dans d’autres longueurs d’onde ou bandes passantes.
8 Mode opératoire
8.1 Mise en place de l’appareillage
8.1.1 Mettre l’appareillage en place selon les directives du fabricant.

8.1.2 Remplir tous les porte-éprouvettes non utilisés d’un matériau non réfléchissant, comme du papier

cartonné blanc. Pour les machines utilisant le mode à bascule, les deux faces des porte-éprouvettes non

utilisés doivent être utilisées.

8.1.3 Le thermomètre à panneau noir (dont l’arrière est ouvert) ou le thermomètre de noir de référence

(dont l’arrière est isolé) doivent être positionnés sur le même plan et avec la même orientation que les

éprouvettes d’essai.
© ISO 2014 – Tous droits réservés 7
---------------------- Page: 11 ----------------------
ISO 105-B02:2014(F)
8.2 Ajustement de l’humidité effective (voir Article 7 et Annexe E)

8.2.1 Lorsque les conditions d’essai utilisées stipulent l’utilisation de l’humidité effective, il convient

de ne pas se fier aux valeurs relevées par la machine pour l’humidité
...
