ISO 7682:2003
(Main)Plastics piping systems for soil and waste discharge (low and high temperature) inside buildings — Acrylonitrile-butadiene-styrene (ABS)
Plastics piping systems for soil and waste discharge (low and high temperature) inside buildings — Acrylonitrile-butadiene-styrene (ABS)
ISO 7682:2003 specifies the requirements for solid-wall acrylonitrile-butadiene-styrene (ABS) pipes and fittings for soil and waste discharge (low and high temperature) inside buildings, as well as the system itself. It does not include buried pipework. It is applicable to pipes and fittings designed for jointing by means of elastomeric sealing rings, solvent cementing or integral dual-purpose sockets, i.e. for elastomeric ring seal joints and/or for solvent cement joints.
Systèmes de canalisations en plastique pour l'évacuation des eaux-vannes et des eaux usées (à basse et à haute température) à l'intérieur des bâtiments — Acrylonitrile-butadiène-styrène (ABS)
L'ISO 7682:2003 spécifie, pour les systèmes de canalisations à paroi compacte en acrylonitrile-butadiène-styrène (ABS), les exigences relatives aux tubes, aux raccords et au système destinés à être utilisés pour l'évacuation des eaux-vannes et des eaux usées (à basse et à haute température) à l'intérieur des bâtiments. Elle ne couvre pas les systèmes de canalisations enterrés. L'ISO 7682:2003 s'applique aux tubes et aux raccords prévus pour être assemblés au moyen de bagues d'étanchéité en élastomère, par collage ou par des emboîtures à double usage intégrées, c'est-à-dire pour des assemblages à bagues d'étanchéité et/ou pour des assemblages à coller.
General Information
Relations
Buy Standard
Standards Content (Sample)
INTERNATIONAL ISO
STANDARD 7682
Second edition
2003-11-15
Plastics piping systems for soil and
waste discharge (low and high
temperature) inside buildings —
Acrylonitrile-butadiene-styrene (ABS)
Systèmes de canalisations en plastique pour l'évacuation des eaux-
vannes et des eaux usées (à basse et à haute température) à l'intérieur
des bâtiments — Acrylonitrile-butadiène-styrène (ABS)
Reference number
ISO 7682:2003(E)
©
ISO 2003
---------------------- Page: 1 ----------------------
ISO 7682:2003(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.
© ISO 2003
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Published in Switzerland
ii © ISO 2003 — All rights reserved
---------------------- Page: 2 ----------------------
ISO 7682:2003(E)
Contents Page
Foreword. iv
Introduction . v
1 Scope. 1
2 Normative references. 1
3 Symbols and abbreviations . 2
4 Material. 3
5 General characteristics. 4
6 Geometrical characteristics. 4
7 Mechanical characteristics of pipes . 21
8 Physical characteristics. 23
9 Performance requirements. 24
10 Sealing rings. 25
11 Adhesives. 25
12 Marking. 25
13 Installation of piping systems . 26
Annex A (informative) Additional characteristics of ABS pipes and fittings . 28
Bibliography . 29
© ISO 2003 — All rights reserved iii
---------------------- Page: 3 ----------------------
ISO 7682:2003(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 7682 was prepared by Technical Committee ISO/TC 138, Plastics pipes, fittings and valves for the
transport of fluids, Subcommittee SC 1, Plastics pipes and fittings for soil, waste and drainage (including land
drainage).
This second edition cancels and replaces the first edition (ISO 7682:1991), which has been technically revised.
iv © ISO 2003 — All rights reserved
---------------------- Page: 4 ----------------------
ISO 7682:2003(E)
Introduction
Pipes and fittings conforming to this International Standard also meet the corresponding requirements of
EN 1455-1 which are applicable to those pipes and fittings which, according to EN 1455-1, are intended to be
used inside buildings (application area code “B”, see EN 1455-1) only.
© ISO 2003 — All rights reserved v
---------------------- Page: 5 ----------------------
INTERNATIONAL STANDARD ISO 7682:2003(E)
Plastics piping systems for soil and waste discharge (low and
high temperature) inside buildings — Acrylonitrile-butadiene-
styrene (ABS)
1 Scope
This International Standard specifies the requirements for solid-wall acrylonitrile-butadiene-styrene (ABS)
pipes and fittings for soil and waste discharge (low and high temperature) above ground inside buildings, as
well as the system itself. It does not include buried pipework.
It also specifies the test parameters for the test methods referred to in this International Standard.
This International Standard is applicable to ABS pipes and fittings, as well as assemblies of such pipes and
fittings, intended to be used for the following purposes:
a) soil and waste discharge pipework for the conveyance of domestic waste waters (low and high
temperature);
b) ventilation pipework associated with a);
c) rainwater pipework inside the building.
It is applicable to pipes and fittings designed for jointing by means of elastomeric sealing rings, solvent
cementing or integral dual-purpose sockets, i.e. for elastomeric ring seal joints and/or for solvent cement joints.
Two systems, system I and system II, are specified for type N ring seal sockets. Both systems are suitable for
1)
this field of application.
2 Normative references
The following referenced documents are indispensable for the application of this document. For dated
references, only the edition cited applies. For undated references, the latest edition of the referenced
document (including any amendments) applies.
ISO 265-1, Pipes and fittings of plastics materials — Fittings for domestic and industrial waste pipes — Basic
dimensions: Metric series — Part 1: Unplasticized poly(vinyl chloride) (PVC-U)
2)
ISO 3126:— , Plastics piping systems — Plastics components — Determination of dimensions
ISO 7245, Pipes and fittings of acrylonitrile/butadiene/styrene (ABS) — General specification for moulding and
extrusion materials
ISO 7246, Pipes and fittings of acrylonitrile/styrene/acrylester (ASA) — General specification for moulding and
extrusion materials
1) Individual countries may select either system I or system II for their national specifications.
2) To be published. (Revision of ISO 3126:1974)
© ISO 2003 — All rights reserved 1
---------------------- Page: 6 ----------------------
ISO 7682:2003(E)
ISO 8361-1, Thermoplastics pipes and fittings — Water absorption — Part 1: General test method
EN 681-1, Elastomeric seals — Materials requirements for pipe joint seals used in water and drainage
applications — Part 1: Vulcanized rubber
EN 681-2, Elastomeric seals — Materials requirements for pipe joint seals used in water and drainage
applications — Part 2: Thermoplastic elastomers
EN 727, Plastics piping and ducting systems — Thermoplastics pipes and fittings — Determination of Vicat
softening temperature (VST)
EN 743:1994, Plastics piping and ducting systems — Thermoplastics pipes — Determination of the
longitudinal reversion
EN 744, Plastics piping and ducting systems — Thermoplastics pipes — Test method for resistance to
external blows by the round-the-clock method
EN 763:1994, Plastics piping and ducting systems — Injection-moulded thermoplastics fittings — Test method
for visually assessing effects of heating
EN 1053, Plastics piping systems — Thermoplastics piping systems for non-pressure applications — Test
method for watertightness
EN 1054, Plastics piping systems — Thermoplastics piping systems for soil and waste discharge — Test
method for airtightness of joints
EN 1055:1996, Plastics piping systems — Thermoplastics piping systems for soil and waste discharge inside
buildings — Test method for resistance to elevated temperature cycling
EN 1411, Plastics piping and ducting systems — Thermoplastics pipes — Determination of resistance to
external blows by the staircase method
3 Symbols and abbreviations
3.1 Symbols
A length of engagement
B length of lead-in
C depth of sealing zone
d outside diameter (at any point)
e
d mean outside diameter
em
d nominal outside diameter
n
d inside diameter of the socket
s
d mean inside diameter of the socket
sm
DN nominal size
DN/OD nominal size (outside-diameter related)
2 © ISO 2003 — All rights reserved
---------------------- Page: 7 ----------------------
ISO 7682:2003(E)
e wall thickness (at any point)
e mean wall thickness
m
e wall thickness of the socket
2
e wall thickness at the groove
3
L length of spigot
1
L length of solvent cement socket
2
l effective length of a pipe
N effective insertion depth
R radius of swept fittings
z design length (z-length) of a fitting
α nominal angle of a fitting
3.2 Abbreviations
ABS acrylonitrile-butadiene-styrene
ASA acrylonitrile-styrene-acrylester
TIR true impact rate
4 Material
4.1 ABS compound
The compound for pipes and fittings shall be ABS copolymer or terpolymer conforming to ISO 7245 to which
may be added ASA conforming to ISO 7246 and those additives that are needed to facilitate the manufacture
of components conforming to the requirements of this International Standard.
In order to conform to national requirements on fire regulations, other additives may be used.
Fabricated fittings or parts of fabricated fittings shall be made from pipes and/or mouldings conforming to this
International Standard, except for the requirements for the wall thickness of fabricated fittings and/or
mouldings made from ABS which conform to material, mechanical and physical characteristics as required in
this International Standard.
4.2 Reprocessable and recyclable material
In addition to virgin material, the use of reprocessable material obtained during the production and testing of
products conforming to this International Standard is permitted. External reprocessable or recyclable material
shall not be used.
NOTE Definitions concerning materials are given in EN 1455-1.
© ISO 2003 — All rights reserved 3
---------------------- Page: 8 ----------------------
ISO 7682:2003(E)
4.3 Sealing ring retaining means
Sealing rings may be retained, using means made from plastics other than ABS, provided the joints conform
to the requirements given in Clause 9.
4.4 Fire behaviour
No specific requirements are set by this International Standard for fire behaviour. Attention is drawn to the
need to comply with any relevant national regulations in this respect.
5 General characteristics
5.1 Appearance
When viewed without magnification, the following requirements shall be met:
the internal and external surfaces of pipes and fittings shall be smooth, clean and free from grooving,
blistering, impurities, pores or any other surface irregularity likely to prevent conformity of pipes and
fittings to this International Standard;
each end of a pipe or fitting shall be cleanly cut, if applicable, and shall be square to its axis.
5.2 Colour
Pipes and fittings shall be uniformly coloured through the whole wall.
The recommended colour for pipes and fittings is grey, black or white.
6 Geometrical characteristics
6.1 General
All dimensions shall be measured in accordance with ISO 3126.
The figures given in this International Standard are schematic sketches only, to indicate the relevant
dimensions. They do not necessarily represent manufactured components. The dimensions given shall be
conformed to however.
6.2 Dimensions of pipes
6.2.1 Outside diameters
The mean outside diameter, d , shall conform to Table 1 or Table 2, as applicable.
em
4 © ISO 2003 — All rights reserved
---------------------- Page: 9 ----------------------
ISO 7682:2003(E)
Table 1 — Mean outside diameters
(metric series)
Dimensions in millimetres
Nominal outside
Nominal size Mean outside diameter
diameter
DN/OD d d
n em
min. max.
32 32 32,0 32,3
40 40 40,0 40,3
50 50 50,0 50,3
63 63 63,0 63,3
75 75 75,0 75,4
80 80 80,0 80,4
90 90 90,0 90,4
100 100 100,0 100,4
110 110 110,0 110,4
125 125 125,0 125,4
160 160 160,0 160,5
Table 2 — Mean outside diameters
(series based on inch dimensions)
Dimensions in millimetres
Nominal outside
Nominal size Mean outside diameter
diameter
DN/OD d d
n em
min. max.
36 36 36,1 36,5
43 43 42,7 43,1
55 55 55,7 56,1
6.2.2 Effective length of pipes
The effective length, l, of a pipe shall not be less than that declared by the manufacturer and shall be
measured as shown in Figure 1. For pipes with sockets, the effective length is considered to be the distance
between the pipe ends minus the socket length. For practical reasons, this length is measured to the outside
of the socket.
© ISO 2003 — All rights reserved 5
---------------------- Page: 10 ----------------------
ISO 7682:2003(E)
Key
1 single socket pipe
2 ring seal pipe
3 plain-ended pipes
a) with chamfer
b) without chamfer
Figure 1 — Effective lengths of pipes
6.2.3 Chamfering
If a chamfer is applied, the angle of chamfering shall be between 15° and 45° to the axis of the pipe (see
Figure 3). When pipes without chamfer are used, the pipe ends shall be deburred.
The remaining wall thickness of the end of the pipe shall be at least 1/3 of e .
min
6.2.4 Wall thickness
The wall thickness, e, shall conform to Table 3 or Table 4, as applicable, but for the metric series a maximum
wall thickness at any point of up to 1,25e is permitted, provided that the mean wall thickness, e , is less
min m
than or equal to the specified e .
m,max
6 © ISO 2003 — All rights reserved
---------------------- Page: 11 ----------------------
ISO 7682:2003(E)
Table 3 — Wall thicknesses
(metric series)
Dimensions in millimetres
Nominal outside
Nominal size Wall thickness
diameter
Pipe series
S25 S16,7
DN/OD d e e e e
n m m
min. max. min. max.
32 32 1,8 2,2 2,2 2,7
40 40 1,8 2,2 2,2 2,7
50 50 1,8 2,2 2,2 2,7
63 63 1,8 2,2 2,2 2,7
75 75 1,8 2,2 2,5 3
80 80 1,8 2,2 2,6 3,1
90 90 1,8 2,2 2,7 3,3
100 100 2 2,5 3 3,6
110 110 2,2 2,7 3,2 3,8
125 125 2,5 3 3,7 4,3
160 160 3,2 3,8 4,7 5,3
Table 4 — Wall thicknesses
(series based on inch dimensions)
Dimensions in millimetres
Nominal outside
Nominal size Wall thickness
diameter
DN/OD d e e
n m
min. max.
36 36 1,8 2,2
43 43 1,9 2,3
55 55 2 2,4
6.3 Dimensions of fittings
6.3.1 Outside diameters
The mean outside diameter, d , of the spigot end shall conform to Table 1 or Table 2, as applicable.
em
6.3.2 z-lengths
The design length(s) [z-length(s)] of fittings (see Figure 8 to Figure 21) shall be as given by the manufacturer.
NOTE The z-length(s) of a fitting are intended to assist in the design of moulds and are not intended to be used for
quality control purposes. ISO 265-1 may be used as a guideline.
© ISO 2003 — All rights reserved 7
---------------------- Page: 12 ----------------------
ISO 7682:2003(E)
6.3.3 Wall thickness
The minimum wall thickness, e , of the body or the spigot end of a fitting shall conform to Table 3 or Table 4,
min
as applicable, except that a reduction of 5 % resulting from core shifting is permitted. In such cases, the
average of two opposite wall thicknesses shall be equal to or greater than the values given in Table 3 or
Table 4, as applicable.
Where a fitting or adaptor provides a transition between two nominal sizes, the wall thickness of each
connecting part shall conform to the requirements for the applicable nominal size. In such cases, the wall
thickness of the fitting body is permitted to change gradually from the one wall thickness to the other.
Where a sealing ring is located by means of a retaining cap or ring (see Figure 2), the wall thickness in this
area shall be calculated by addition of the wall thickness of the socket and the wall thickness of the retaining
cap or ring at the corresponding places in the same cross-sectional plane.
The wall thicknesses of fabricated fittings, except for spigot ends and sockets, may be changed locally to suit
the fabrication process, provided that the minimum wall thickness of the body conforms to the minimum value
of e as given in Table 9 or Table 10, as applicable.
3
Figure 2 — Example of calculation of wall thickness of socket with retaining cap
6.4 Dimensions of sockets and pipe ends
6.4.1 Classification and designation of sockets
6.4.1.1 General
Sockets shall be classified according to the type of joint for which they are intended, as indicated in 6.4.1.2 to
6.4.1.4.
6.4.1.2 Ring seal sockets
The lengths of ring seal sockets of type S, type N and type L and of spigot ends are designed for pipes of
different lengths:
Type S (short): This socket type (see Figure 4) may be used as an expansion joint system where the
length of a pipe does not exceed 2 m. If this socket type is part of a fixed joint system (i.e. a system which
does not in itself allow for expansion and contraction), it shall be used in conjunction with a type L (long)
socket as specified in this International Standard.
Type N (normal): This socket type (see Figure 4) may be used as an expansion joint system. If this
socket type is part of a fixed joint system (i.e. a system which does not in itself allow for expansion and
contraction), it shall be used in conjunction with a type L (long) socket as specified in this International
Standard. The values for the length of engagement, A, given in Table 6 or Table 7, as applicable, are
related to a pipe length of 3 m.
8 © ISO 2003 — All rights reserved
---------------------- Page: 13 ----------------------
ISO 7682:2003(E)
Type L (long): This socket type (see Figure 5) may be used as an expansion joint in fixed joint systems
(i.e. systems which do not in themselves allow for expansion and contraction), whether jointed by ring
seal or solvent cement or for use with sockets of type S or type N, as applicable, where the length of pipe
exceeds the maximum given for these types.
6.4.1.3 Solvent cement sockets
The classification includes the following type:
Type CS (short type for solvent cement joints): This socket type (see Figure 7) may be used where
jointing is carried out under controlled conditions.
6.4.1.4 Dual-purpose sockets
This socket type (see Figure 4) is intended to be used for a connection made either using a sealing ring or
using solvent cement applied after removal of the sealing ring, if any.
Sockets of type S and type N (see 6.4.1.2) may be used as dual-purpose sockets.
6.4.2 Dimensions of ring seal sockets and spigot ends
6.4.2.1 Diameters and lengths
The diameters and lengths of ring seal sockets and spigot ends (see Figure 3, Figure 4 and Figure 5) shall
conform to one of the following tables:
Table 5 for type S and dual-purpose (see Figure 4);
Table 6 or Table 7, as applicable, for type N and dual-purpose (see Figure 4);
Table 8 for type L (see Figure 5);
and shall be in accordance with the following conditions:
a) where sealing rings are firmly retained, the minimum value of A and the maximum value of C shall be as
measured to the effective sealing point (see Figure 6 for an example) and this point shall give a full
sealing action;
b) where sealing rings are firmly retained, the required values given for dimension B (see Figure 4 or
Figure 5) do not apply.
Different designs of ring seal socket (see Figure 4) may be used, provided the joints conform to the
requirements given in Clause 9.
© ISO 2003 — All rights reserved 9
---------------------- Page: 14 ----------------------
ISO 7682:2003(E)
Figure 3 — Dimensions of sockets and spigot ends for ring seal joints
Figure 4 — Typical groove designs for type S, type N and dual-purpose ring seal sockets
10 © ISO 2003 — All rights reserved
---------------------- Page: 15 ----------------------
ISO 7682:2003(E)
Figure 5 — Example of a type L ring seal socket
Figure 6 — Example of measurement of effective sealing point
Table 5 — Diameters and lengths of type S and dual-purpose ring seal sockets and spigot ends
(metric series)
Dimensions in millimetres
Nominal Nominal outside Mean inside diameter Length of
Other socket dimensions
size diameter of socket spigot end
a
DN/OD d d B C L
A
n sm
1
b
min. min. min. max. min.
max.
32 32 32,3 32,7 16 12 28
5
40 40 40,3 40,7 18 13 31
50 50 50,3 50,7 20 14 34
a
The minimum value of A corresponds to an effective pipe length of 3 m.
b
Required for dual-purpose sockets only.
© ISO 2003 — All rights reserved 11
---------------------- Page: 16 ----------------------
ISO 7682:2003(E)
Table 6 — Diameters and lengths of type N and dual-purpose ring seal sockets and spigot ends
(metric series)
Dimensions in millimetres
a a
Nominal Nominal Mean inside Other socket System I System II
size outside diameter of socket dimensions
diameter
Socket Spigot end Socket Spigot end
DN/OD d d A B C L C L
n sm
1 1
b
min. max. min. min. max. min. max. min.
32 32 32,3 32,7 24 5 12 36 18 42
40 40 40,3 40,7 26 5 13 39 18 44
50 50 50,3 50,7 28 5 14 42 18 46
63 63 63,3 63,7 31 5 14 45 18 49
75 75 75,4 75,7 33 5 15 48 18 51
80 80 80,4 80,7 34 5 15 49 18 52
90 90 90,4 90,7 36 5 16 52 20 56
100 100 100,4 100,7 36 6 16 52 21 57
110 110 110,4 110,8 36 6 16 52 22 58
125 125 125,4 125,9 38 7 16 54 26 64
160 160 160,5 161,0 41 9 17 58 32 73
a
Pipes and fittings with dimensions conforming to system I are not interchangeable and shall not be used with pipes and fittings of
system II due to the limited values of C and L . The choice of system I or system II depends on the installation conditions (see also
1
manufacturer's instructions).
b
Required for dual-purpose sockets only.
Table 7 — Diameters and lengths of type N and dual-purpose ring seal sockets and spigot ends
(series based on inch dimensions)
Dimensions in millimetres
Nominal Nominal outside Mean inside diameter Other socket dimensions Length of
size diameter of socket spigot end
d d A B C L
DN/OD
n sm 1
a
min. min. min. max. min.
max.
36 36 36,5 37,2 25 3,8 12 37
43 43 43,1 43,8 25 3,8 15 40
55 55 56,1 56,8 25 3,8 18 43
a
Required for dual-purpose sockets only.
12 © ISO 2003 — All rights reserved
---------------------- Page: 17 ----------------------
ISO 7682:2003(E)
Table 8 — Diameters and lengths of type L ring seal sockets and spigot ends
(metric series)
Dimensions in millimetres
Nominal outside Mean inside Length of
Nominal size Other socket dimensions
diameter diameter of socket spigot end
d d L
DN/OD A B C N
n sm 1
min. min. min. max. min. min.
32 32 32,4 5 18 35
40 40 40,4 5 18 36
50 50 50,4 5 18 38
63 63 63,4 5 18 40
75 75 75,4 5 20 43
80 80 80,4 65 5 22 45 44
90 90 90,4 5 23 46
100 100 100,5 6 25 50
110 110 110,5 6 26 54
125 125 125,5 7 28 60
160 160 160,6 9 32 74
6.4.2.2 Wall thicknesses of ring seal sockets
The wall thickness of the socket, e , and the wall thickness in the groove area, e , shall conform to Table 9 or
2 3
Table 10, as applicable.
Table 9 — Wall thicknesses of sockets
(metric series)
Dimensions in millimetres
Nominal size Nominal outside diameter Wall thicknesses
DN/OD d e e
n 2 3
min. min.
32 32 1,7 1
40 40 1,7 1
50 50 1,7 1
63 63 1,7 1
75 75 1,7 1
80 80 1,7 1
90 90 1,7 1
100 100 1,8 1,1
110 110 2 1,3
125 125 2,3 1,4
160 160 2,9 1,8
© ISO 2003 — All rights reserved 13
---------------------- Page: 18 ----------------------
ISO 7682:2003(E)
Table 10 — Wall thicknesses of sockets
(series based on inch dimensions)
Dimensions in millimetres
Nominal size Nominal outside diameter Wall thicknesses
DN/OD d e e
n 2 3
min. min.
36 36 1,7 1
43 43 1,8 1,1
55 55 1,8 1,1
6.4.3 Dimensions of solvent cement sockets and spigot ends
6.4.3.1 Diameters and lengths
The diameters and lengths of solvent cement sockets and spigot ends (see Figure 7) shall conform to
Table 11 or Table 12, as applicable.
Solvent cement joints are intended to be used only in conjunction with those joints and practices which
accommodate expansion and contraction in conformity with the relevant installation techniques. Joints made
using solvent cement are rigid and do not in themselves allow for expansion and contraction due to
temperature variations.
Within the tolerances necessary for manufacturing, solvent cement sockets shall be approximately cylindrical.
Figure 7 — Example of a type CS solvent cement socket and spigot end
14 © ISO 2003 — All rights reserved
---------------------- Page: 19 ----------------------
ISO 7682:2003(E)
Table 11 — Diameters and lengths of type CS solvent cement sockets and spigot ends
(metric series)
Dimensions in millimetres
Nominal size Nominal outside Mean inside diameter Length of Length of spigot
a
diameter socket end
of socket
d d L L
DN/OD
n sm 2 1
min. max. min. min.
32 32 32,1 32,4 17 17
40 40 40,1 40,4 18 18
50 50 50,1 50,4 20 20
63 63 63,1 63,4 23 23
75 75 75,2 75,5 25 25
80 80 80,2 80,5 26 26
90 90 90,2 90,5 28 28
100 100 100,2 100,5 30 30
110 110 110,2 110,5 32 32
125 125 125,2 125,5 35 35
160 160 160,2 160,6 42 42
a
Except for sockets for which the ratio e /d is less than 0,035, the tolerance on ovality of any cross-sectional plane of inside
2,min em
diameter, d , of the socket shall conform to the following condition: d – d u 0,011d .
s s,max s,min
e
Table 12 — Diameters and lengths of type CS solvent cement sockets and spigot ends
(series based on inch dimensions)
Dimensions in millimetres
a
Nominal size Nominal outside Length of Length of spigot
Mean inside diameter of socket
diameter socket end
DN/OD d d L L
n sm 2 1
min. max. min. min.
36 36 36,1 36,7 18 18
43 43 42,7 43,3 21 21
55 55 55,7 56,3 27 27
a
Except for sockets for which the ratio e /d is less than 0,035, the tolerance on ovality of any cross-sectional plane of inside
2,min em
diameter, d , of the socket shall conform to the following condition: d – d u 0,011d .
s s,max s,min e
6.4.3.2 Wall thicknesses of solvent cement sockets
The wall thicknesses of solvent cement sockets, e , shall conform to Table 9 or Table 10, as applicable.
2
© ISO 2003 — All rights reserved 15
---------------------- Page: 20 ----------------------
ISO 7682:2003(E)
6.5 Types of fitting
This International Standard is applicable to the following types of fitting. Other designs of fittings are permitted.
a) Bends (see Figure 8, 9, 10, 11 or 12):
unswept or swept angle (see ISO 265-1);
spigot/socket or socket/socket;
solvent-cemented from segments.
The nominal angle, α, may be selected from the following: 15°, 22°30¢, 30°, 45°, 67°30¢, 80°, 87°30¢
to 90°.
b) Branches and reducing branches (branching single or multiple) (see Figure 13, 14, 15, 16, 17 or 18):
unswept or swept angle (see ISO 265-1);
spigot/socket or socket/socket.
The nominal angle, α, may be selected from the following: 45°, 67°30¢, 87°30
...
NORME ISO
INTERNATIONALE 7682
Deuxième édition
2003-11-15
Systèmes de canalisations en plastique
pour l'évacuation des eaux-vannes et des
eaux usées (à basse et à haute
température) à l'intérieur des
bâtiments — Acrylonitrile-butadiène-
styrène (ABS)
Plastics piping systems for soil and waste discharge (low and high
temperature) inside buildings — Acrylonitrile-butadiene-styrene (ABS)
Numéro de référence
ISO 7682:2003(F)
©
ISO 2003
---------------------- Page: 1 ----------------------
ISO 7682:2003(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.
© ISO 2003
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax. + 41 22 749 09 47
E-mail copyright@iso.org
Web www.iso.org
Publié en Suisse
ii © ISO 2003 — Tous droits réservés
---------------------- Page: 2 ----------------------
ISO 7682:2003(F)
Sommaire Page
Avant-propos. iv
Introduction . v
1 Domaine d'application. 1
2 Références normatives. 1
3 Symboles et abréviations. 2
4 Matière. 3
5 Caractéristiques générales. 4
6 Caractéristiques géométriques. 4
7 Caractéristiques mécaniques des tubes . 21
8 Caractéristiques physiques. 23
9 Exigences de performances . 24
10 Bague d'étanchéité. 25
11 Colles. 25
12 Marquage. 25
13 Installation des systèmes de canalisations . 26
Annexe A (informative) Caractéristiques additionnelles des tubes et des raccords en ABS . 28
Bibliographie . 29
© ISO 2003 — Tous droits réservés iii
---------------------- Page: 3 ----------------------
ISO 7682:2003(F)

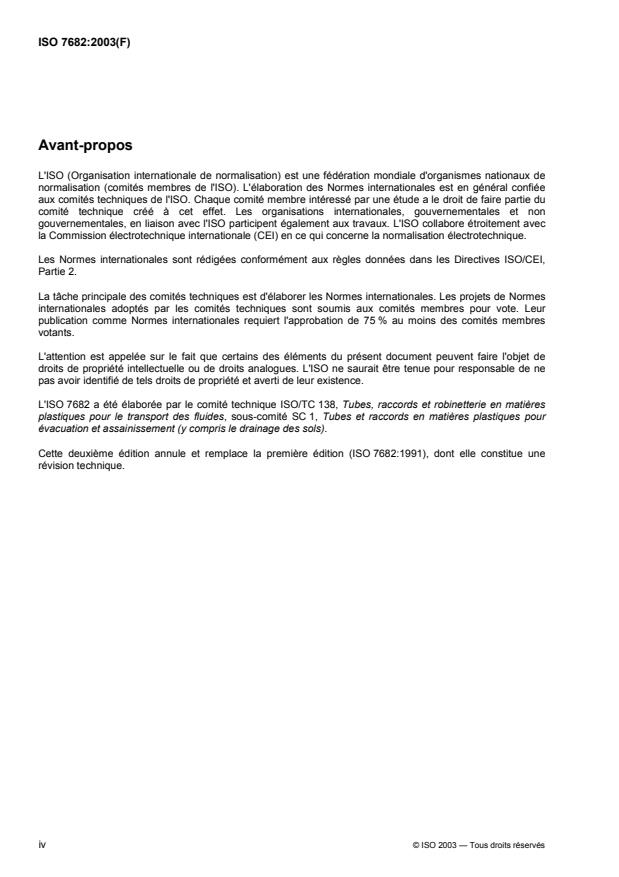

Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 7682 a été élaborée par le comité technique ISO/TC 138, Tubes, raccords et robinetterie en matières
plastiques pour le transport des fluides, sous-comité SC 1, Tubes et raccords en matières plastiques pour
évacuation et assainissement (y compris le drainage des sols).
Cette deuxième édition annule et remplace la première édition (ISO 7682:1991), dont elle constitue une
révision technique.
iv © ISO 2003 — Tous droits réservés
---------------------- Page: 4 ----------------------
ISO 7682:2003(F)
Introduction
Les tubes et les raccords conformes à la présente Norme internationale satisfont également aux exigences de
l'EN 1455-1 qui s'appliquent aux tubes et raccords qui, selon l'EN 1455-1, sont destinés à être utilisés à
l'intérieur des bâtiments uniquement (zone d'application «B», voir l'EN 1455-1).
© ISO 2003 — Tous droits réservés v
---------------------- Page: 5 ----------------------
NORME INTERNATIONALE ISO 7682:2003(F)
Systèmes de canalisations en plastique pour l'évacuation des
eaux-vannes et des eaux usées (à basse et à haute
température) à l'intérieur des bâtiments — Acrylonitrile-
butadiène-styrène (ABS)
1 Domaine d'application
La présente Norme internationale spécifie, pour les systèmes de canalisations à paroi compacte en
acrylonitrile-butadiène-styrène (ABS), les exigences relatives aux tubes, aux raccords et au système destinés
à être utilisés pour l'évacuation des eaux-vannes et des eaux usées (à basse et à haute température) à
l'intérieur des bâtiments. Elle ne couvre pas les systèmes de canalisations enterrés.
Elle spécifie également les paramètres d'essai pour les méthodes d'essai référencées dans la présente
Norme internationale.
La présente Norme internationale s'applique aux tubes et aux raccords en ABS ainsi qu'à leurs assemblages
destinés à être utilisés pour les usages suivants:
a) canalisations pour l'évacuation des eaux-vannes et des eaux usées pour le transport des eaux usées
domestiques (à basse et à haute température);
b) canalisations de ventilation associées à celles de a);
c) canalisations pour les eaux pluviales à l'intérieur du bâtiment.
La présente Norme internationale s'applique aux tubes et aux raccords prévus pour être assemblés au moyen
de bagues d'étanchéité en élastomère, par collage ou par des emboîtures à double usage intégrées,
c'est-à-dire pour des assemblages à bagues d'étanchéité et/ou pour des assemblages à coller.
Deux systèmes, le système I et le système II, sont spécifiés pour les emboîtures à bague d'étanchéité de
)
1
type N. Les deux systèmes conviennent à ce domaine d'application .
2 Références normatives
Les documents de référence suivants sont indispensables pour l'application du présent document. Pour les
références datées, seule l'édition citée s'applique. Pour les références non datées, la dernière édition du
document de référence s'applique (y compris les éventuels amendements).
ISO 265-1, Tubes et raccords en matières plastiques — Raccords pour canalisations d'évacuations
domestiques et industrielles — Dimensions de base: Série métrique — Partie 1: Poly(chlorure de vinyle) non
plastifié (PVC-U)
2)
ISO 3126:— , Systèmes de canalisations plastiques Composants plastiques Détermination des dimensions
1) Les divers pays peuvent choisir le système I ou le système II pour leurs spécifications nationales.
2) À publier. (Révision de l'ISO 3126:1974)
© ISO 2003 — Tous droits réservés 1
---------------------- Page: 6 ----------------------
ISO 7682:2003(F)
ISO 7245, Tubes et raccords en acrylonitrile-butadiène-styrène (ABS) Spécifications générales de la
matière pour le moulage et l'extrusion
ISO 7246, Tubes et raccords en acrylonitrile-styrène-ester acrylique (ASA) Spécifications générales de la
matière pour le moulage et l'extrusion
ISO 8361-1, Tubes et raccords en matières thermoplastiques — Absorption d'eau — Partie 1: Méthode
générale d'essai
EN 681-1, Garnitures d'étanchéité en caoutchouc Spécification des matériaux pour garnitures d'étanchéité
pour joints de canalisations utilisées dans le domaine de l'eau et de l'évacuation Partie 1: Caoutchouc
vulcanisé
EN 681-2, Garnitures d'étanchéité en caoutchouc Spécification des matériaux pour garnitures d'étanchéité
utilisées dans le domaine de l'eau et du drainage Partie 2: Élastomères thermoplastiques
EN 727, Systèmes de canalisations et de gaines plastiques Tubes et raccords thermoplastiques
Détermination de la température de ramollissement Vicat (VST)
EN 743:1994, Systèmes de canalisations et de gaines plastiques Tubes thermoplastiques Détermination
du retrait longitudinal à chaud
EN 744, Systèmes de canalisations et de gaines en plastiques Tubes thermoplastiques Méthode d'essai
de résistance aux chocs externes par la méthode du cadran
EN 763:1994, Systèmes de canalisations et de gaines en plastiques Raccords thermoplastiques moulés
par injection Méthode d'essai pour estimer visuellement les effets du chauffage
EN 1053, Systèmes de canalisations en plastiques Systèmes de canalisations thermoplastiques pour
applications sans pression Méthode d'essai de l'étanchéité à l'eau
EN 1054, Systèmes de canalisations en plastiques Systèmes de canalisations thermoplastiques pour
évacuation des eaux-vannes et des eaux usées Méthode d'essai de l'étanchéité à l'air des jonctions
EN 1055:1996, Systèmes de canalisations en plastiques Systèmes de canalisations thermoplastiques pour
évacuation des eaux-vannes et des eaux usées à l'intérieur des bâtiments Méthode d'essai de résistance à
des cycles à température élevée
EN 1411, Systèmes de canalisations et de gaines en plastiques Tubes thermoplastiques Détermination
de la résistance aux chocs externes par la méthode en escalier
3 Symboles et abréviations
3.1 Symboles
A longueur de chambre
B longueur de guidage
C profondeur de la zone d'étanchéité
d diamètre extérieur (en un point quelconque)
e
d diamètre extérieur moyen
em
d diamètre extérieur nominal
n
2 © ISO 2003 — Tous droits réservés
---------------------- Page: 7 ----------------------
ISO 7682:2003(F)
d diamètre intérieur de l'emboîture
s
d diamètre intérieur moyen de l'emboîture
sm
DN dimension nominale
DN/OD dimension nominale liée au diamètre extérieur
e épaisseur de paroi (en un point quelconque)
e épaisseur moyenne de paroi
m
e épaisseur de paroi de l'emboîture
2
e épaisseur de paroi de la gorge
3
L longueur du bout mâle
1
L longueur de l'emboîture à coller
2
l longueur effective d'un tube
N profondeur réelle d'emboîtement
R rayon de courbure des raccords
z cote de conception (cote z) d'un raccord
α angle nominal d'un raccord
3.2 Abréviations
ABS acrylonitrile-butadiène-styrène
ASA acrylonitrile-styrène-acrylester
TIR Taux réel de rupture (true impact rate)
4 Matière
4.1 Composition (mélange) d'ABS
La composition pour les tubes et les raccords doit être constituée d'ABS copolymère ou terpolymère conforme
à l'ISO 7245 auquel on ajoute de l'ASA conforme à l'ISO 7246 et les additifs nécessaires pour faciliter la
production de composants conformes aux exigences de la présente Norme internationale.
Dans le but de se conformer aux exigences des réglementations nationales en matière d'incendie, d'autres
additifs peuvent être utilisés.
Les raccords façonnés ou les parties de raccords façonnés doivent être fabriqués à partir de tubes et/ou de
pièces moulées conformes à la présente Norme internationale, sauf en ce qui concerne les exigences pour
l'épaisseur de paroi des raccords façonnés et/ou des pièces moulées en ABS qui sont conformes à la matière
et aux caractéristiques mécaniques et physiques exigées dans la présente Norme internationale.
© ISO 2003 — Tous droits réservés 3
---------------------- Page: 8 ----------------------
ISO 7682:2003(F)
4.2 Matière rebroyée et régénérée
En plus de la matière vierge, l'utilisation de matière rebroyée provenant de la fabrication et des essais de
produits conformes aux exigences de la présente Norme internationale est autorisée. On ne doit pas utiliser
de matière rebroyée à l'extérieur ni de matière régénérée.
NOTE Les définitions des matières sont données dans l'EN 1455-1.
4.3 Moyens de retenue des bagues d'étanchéité
Les bagues d'étanchéité peuvent être retenues par des éléments en matières plastiques autres que de l'ABS,
dans la mesure où l'assemblage est conforme aux exigences données dans l'Article 9.
4.4 Comportement au feu
La présente Norme internationale ne stipule aucune exigence spécifique en ce qui concerne le comportement
au feu. L'attention est attirée sur la nécessité de se conformer à toute réglementation nationale en vigueur en
la matière.
5 Caractéristiques générales
5.1 Aspect
Lors d'un examen sans grossissement, les exigences suivantes s'appliquent:
les surfaces internes et externes des tubes et des raccords doivent être lisses, propres et exemptes de
rayure, de boursouflure, d'impuretés, de pores et de toute autre imperfection de surface qui pourraient
empêcher les tubes et les raccords de satisfaire à la présente Norme internationale;
chaque extrémité des tubes ou des raccords doit être coupée proprement, le cas échéant, et
perpendiculairement à son axe.
5.2 Couleur
Les tubes et les raccords doivent être colorés dans la masse.
La couleur recommandée pour les tubes et les raccords est le gris, le noir ou le blanc.
6 Caractéristiques géométriques
6.1 Généralités
Toutes les dimensions doivent être mesurées conformément à l'ISO 3126.
Les figures données dans la présente Norme internationale sont uniquement des croquis schématiques pour
indiquer les dimensions appropriées. Elles ne représentent pas nécessairement des composants fabriqués.
Les dimensions données doivent être respectées.
6.2 Dimensions des tubes
6.2.1 Diamètre extérieur
Le diamètre extérieur moyen, d , doit être conforme au Tableau 1 ou au Tableau 2, selon le cas.
em
4 © ISO 2003 — Tous droits réservés
---------------------- Page: 9 ----------------------
ISO 7682:2003(F)
Tableau 1 — Diamètres extérieurs moyens
(série métrique)
Dimensions en millimètres
Diamètre extérieur
Dimension nominale Diamètre extérieur moyen
nominal
d d
DN/OD
n em
min. max.
32 32 32,0 32,3
40 40 40,0 40,3
50 50 50,0 50,3
63 63 63,0 63,3
75 75 75,0 75,4
80 80 80,0 80,4
90 90 90,0 90,4
100 100 100,0 100,4
110 110 110,0 110,4
125 125 125,0 125,4
160 160 160,0 160,5
Tableau 2 — Diamètres extérieurs moyens
(série basée sur des dimensions en inches)
Dimensions en millimètres
Diamètre extérieur
Dimension nominale Diamètre extérieur moyen
nominal
DN/OD d d
n em
min. max.
36 36 36,1 36,5
43 43 42,7 43,1
55 55 55,7 56,1
6.2.2 Longueur effective des tubes
La longueur effective (longueur utile) d'un tube, l, doit être au moins égale à celle spécifiée par le fabricant,
lorsqu'elle est mesurée comme indiqué à la Figure 1. Pour les tubes avec emboîtures, la longueur effective
est considérée comme étant la distance entre les extrémités moins la longueur de l'emboîture. Pour des
raisons pratiques, cette longueur est mesurée à l'extérieur de l'emboîture.
© ISO 2003 — Tous droits réservés 5
---------------------- Page: 10 ----------------------
ISO 7682:2003(F)
Légende
1 tube à une emboîture
2 tube avec bague d'étanchéité
3 tube à extrémités lisses
a) avec chanfrein
b) sans chanfrein
Figure 1 — Longueur effective des tubes
6.2.3 Chanfrein
Si un chanfrein est réalisé, l'angle du chanfrein doit être compris entre 15° et 45° par rapport à l'axe du tube
(voir Figure 3). Lorsque des tubes sans chanfrein sont utilisés, les extrémités du tube doivent être ébarbées.
L'épaisseur de paroi restante à l'extrémité du tube doit être au moins égale à 1/3 de e .
min
6.2.4 Épaisseur de paroi
L'épaisseur de paroi, e, doit être conforme au Tableau 3 ou au Tableau 4, selon le cas; néanmoins, pour la
série métrique, une épaisseur maximale, en un point quelconque, de 1,25e est autorisée, dans la mesure
min
où la valeur de l'épaisseur moyenne de paroi, e , est inférieure ou égale à l'épaisseur spécifiée, e .
m m, max
6 © ISO 2003 — Tous droits réservés
---------------------- Page: 11 ----------------------
ISO 7682:2003(F)
Tableau 3 — Épaisseurs de paroi
(série métrique)
Dimensions en millimètres
Diamètre extérieur
Dimension nominale Épaisseurs de paroi
nominal
Séries de tubes
S 25 S 16,7
DN/OD d e e e e
n m m
min. max. min. max.
32 32 1,8 2,2 2,2 2,7
40 40 1,8 2,2 2,2 2,7
50 50 1,8 2,2 2,2 2,7
63 63 1,8 2,2 2,2 2,7
75 75 1,8 2,2 2,5 3
80 80 1,8 2,2 2,6 3,1
90 90 1,8 2,2 2,7 3,3
100 100 2 2,5 3 3,6
110 110 2,2 2,7 3,2 3,8
125 125 2,5 3 3,7 4,3
160 160 3,2 3,8 4,7 5,3
Tableau 4 — Épaisseurs de paroi
(série basée sur des dimensions en inches)
Dimensions en millimètres
Diamètre extérieur
Dimension nominale Épaisseurs de paroi
nominal
DN/OD d e e
n m
min. max.
36 36 1,8 2,2
43 43 1,9 2,3
55 55 2 2,4
6.3 Dimensions des raccords
6.3.1 Diamètre extérieur
Le diamètre extérieur moyen, d , des bouts mâles doit être conforme au Tableau 1 ou au Tableau 2, selon le
em
cas.
6.3.2 Cotes de conception (z)
La ou les cotes z des raccords (voir les Figures 8 à 21) doivent être données par le fabricant.
NOTE Les cotes z sont destinées à faciliter la conception des moules et ne sont pas prévues pour être utilisées en
contrôle de qualité. L'ISO 265-1 peut être utilisée comme directive.
© ISO 2003 — Tous droits réservés 7
---------------------- Page: 12 ----------------------
ISO 7682:2003(F)
6.3.3 Épaisseur de paroi
L'épaisseur de paroi minimale, e , du corps ou du bout mâle d'un raccord doit être conforme au Tableau 3
min
ou au Tableau 4, selon le cas, à l'exception d'une réduction de 5 % de l'épaisseur due au déport du noyau qui
est autorisée. Dans un tel cas, la moyenne de deux épaisseurs de parois diamétralement opposées doit être
égale ou supérieure aux valeurs données dans le Tableau 3 ou le Tableau 4, selon le cas.
Lorsqu'un raccord ou un adaptateur fait la transition entre deux dimensions nominales, l'épaisseur de paroi de
chacune des parties doit être conforme aux exigences applicables à sa dimension nominale. Dans un tel cas,
l'épaisseur de paroi du corps du raccord peut évoluer graduellement d'une épaisseur à l'autre.
Lorsque les bagues d'étanchéité sont retenues à l'aide d'une bague ou d'un anneau (voir Figure 2),
l'épaisseur de paroi de cette zone doit être calculée en additionnant l'épaisseur de paroi de l'emboîture et
l'épaisseur de paroi de la bague ou de l'anneau de retenue à l'endroit correspondant de la même section
droite.
Excepté pour les bouts mâles et les emboîtures, l'épaisseur de paroi des raccords façonnés peut être
modifiée localement par le procédé de fabrication dans la mesure où l'épaisseur de paroi minimale du corps
reste conforme à la valeur minimale de e comme indiqué dans le Tableau 9 ou le Tableau 10, selon le cas.
3
Figure 2 — Exemple de calcul de l'épaisseur de paroi de l'emboîture avec une bague de retenue
6.4 Dimensions des emboîtures et des extrémités de tubes
6.4.1 Classification et désignation des emboîtures
6.4.1.1 Généralités
Les emboîtures doivent être classées selon le type d'assemblage auquel elles sont destinées, comme indiqué
de 6.4.1.2 à 6.4.1.4.
6.4.1.2 Emboîtures à bague d'étanchéité
Les longueurs des emboîtures à bague d'étanchéité de types S, N et L et des bouts mâles sont conçues pour
des longueurs différentes de tubes:
Type S (court): Emboîtures (voir Figure 4) pouvant servir de joint de dilatation lorsque la longueur du tube
ne dépasse pas 2 m. Quand ces emboîtures font partie d'un système à assemblages fixes (c'est-à-dire
ne permettant pas en lui-même la dilatation et le retrait), elles doivent être associées à une emboîture de
type L (long), telle qu'elle est spécifiée dans la présente Norme internationale.
Type (normal): Emboîtures (voir Figure 4) pouvant servir de joint de dilatation. Quand ces emboîtures
font partie d'un système à assemblages fixes (c'est-à-dire ne permettant pas en lui-même la dilatation ou
le retrait), elles doivent être associées à une emboîture de type L (long), telle qu'elle est spécifiée dans la
8 © ISO 2003 — Tous droits réservés
---------------------- Page: 13 ----------------------
ISO 7682:2003(F)
présente Norme internationale. Les valeurs pour la longueur de chambre, A, données dans le Tableau 6
ou le Tableau 7, selon le cas, sont relatives à une longueur de tube de 3 m.
Type L (long): Emboîtures (voir Figure 5) pouvant servir de joint de dilatation dans les systèmes à
assemblages fixes (c'est-à-dire ne permettant pas en eux-mêmes la dilatation ou le retrait), que
l'étanchéité soit obtenue par bague ou par collage, ou destinées à être utilisées avec des emboîtures de
type S ou N, selon le cas, quand la longueur de tube dépasse la valeur maximale donnée pour ces types.
6.4.1.3 Emboîtures à coller
La classification inclut le type suivant:
Type CS (court, pour assemblages par collage): ce type d'emboîture (voir Figure 7) peut être utilisé
lorsque l'assemblage est réalisé dans des conditions contrôlées.
6.4.1.4 Emboîtures à double usage
Ces emboîtures (voir Figure 4) sont prévues pour réaliser des assemblages soit par bague d'étanchéité, soit
par collage, la colle étant appliquée après avoir retiré la bague d'étanchéité, s'il y en a une.
Les emboîtures de type S et de type N (voir 6.4.1.2) peuvent être utilisées pour des configurations «double
usage».
6.4.2 Dimensions des emboîtures à bague d'étanchéité et des bouts mâles
6.4.2.1 Diamètres et longueurs
Les diamètres et longueurs des emboîtures à bague d'étanchéité et des bouts mâles (voir Figure 3, Figure 4
ou Figure 5, selon le cas) doivent être conformes aux tableaux suivants, selon le cas:
Tableau 5 pour type S et à double usage (voir Figure 4);
Tableau 6 ou Tableau 7, selon le cas, pour type N et à double usage (voir Figure 4);
Tableau 8 pour type L (voir Figure 5);
et doivent être en accord avec les conditions suivantes:
a) lorsque les bagues d'étanchéité sont fixées fermement, les dimensions pour la valeur minimale de A et la
valeur maximale de C doivent être mesurées au point effectif d'étanchéité (pour un exemple, voir
Figure 6). Ce point doit donner une complète étanchéité;
b) lorsque les bagues d'étanchéité sont fixées fermement, les valeurs requises pour la dimension B (voir
Figure 4 ou Figure 5) ne s'appliquent pas.
Différentes conceptions d'emboîtures à bague d'étanchéité (voir Figure 4) sont autorisées, dans la mesure où
les assemblages sont conformes aux exigences données à l'Article 9.
© ISO 2003 — Tous droits réservés 9
---------------------- Page: 14 ----------------------
ISO 7682:2003(F)
Figure 3 — Dimensions des emboîtures et des bouts mâles pour les assemblages
à bague d'étanchéité
Figure 4 — Conception typique de gorge pour les emboîtures à bague d'étanchéité,
types S, N et à double usage
10 © ISO 2003 — Tous droits réservés
---------------------- Page: 15 ----------------------
ISO 7682:2003(F)
Figure 5 — Exemple d'une emboîture à bague d'étanchéité, type L
Figure 6 — Exemple pour mesurer le point effectif d'étanchéité
Tableau 5 — Diamètres et longueurs des emboîtures à bague d'étanchéité et des bouts mâles,
type S et à double usage (série métrique)
Dimensions en millimètres
Diamètre Longueur
Dimension Diamètre intérieur moyen
extérieur Emboîture du
nominale de l'emboîture
nominal bout mâle
a
DN/OD d d A B C L
n sm 1
b
min. max. min. min. max. min.
32 32 32,3 32,7 16 12 28
40 40 40,3 40,7 18 5 13 31
50 50 50,3 50,7 20 14 34
a
La valeur minimale de A correspond à une longueur effective de tube de 3 m.
b
Nécessaire seulement pour les emboîtures à double usage.
© ISO 2003 — Tous droits réservés 11
---------------------- Page: 16 ----------------------
ISO 7682:2003(F)
Tableau 6 — Diamètres et longueurs des emboîtures à bague d'étanchéité et des bouts mâles,
Type N et à double usage
(série métrique)
Dimensions en millimètres
Diamètre Diamètre intérieur
Dimension
a b
extérieur moyen de Emboîture
Système I Système II
nominale
nominal l'emboîture
Emboîture Bout mâle Emboîture Bout mâle
d d L L
DN/OD A B C C
n sm 1 1
b
min. min. min. max. min. max. min.
max.
32 32 32,3 32,7 24 5 12 36 18 42
40 40 40,3 40,7 26 5 13 39 18 44
50 50 50,3 50,7 28 5 14 42 18 46
63 63 63,3 63,7 31 5 14 45 18 49
75 75 75,4 75,8 33 5 15 48 18 51
80 80 80,4 80,8 34 5 15 49 18 52
90 90 90,4 90,8 36 6 16 52 20 56
100 100 100,4 100,8 36 6 16 52 21 57
110 110 110,4 110,8 36 6 16 52 22 58
125 125 125,4 125,9 38 7 16 54 26 64
160 160 160,5 161,0 41 9 17 58 32 73
a
Les tubes et les raccords dont les dimensions sont conformes au système I ne sont pas interchangeables et ne doivent pas être
utilisés avec des tubes et des raccords du système II à cause des valeurs limitées de C et de L . Le choix du système I ou du système II
1
dépend des conditions d'installation (voir aussi les instructions de fabrication).
b
Nécessaire seulement pour les emboîtures à double usage.
Tableau 7 — Diamètres et longueurs des emboîtures à bague d'étanchéité et des bouts mâles,
type N et à double usage
(série basée sur des dimensions en inches)
Dimensions en millimètres
Diamètre Longueur
Dimension Diamètre intérieur moyen
extérieur Emboîture du
nominale de l'emboîture
nominal bout mâle
d d L
DN/OD A B C
n sm 1
a
min. max. min. min. max. min.
36 36 36,5 37,2 25 3,8 12 37
43 43 43,1 43,8 25 3,8 15 40
55 55 56,1 56,8 25 3,8 18 43
a
Nécessaire seulement pour les emboîtures à double usage.
12 © ISO 2003 — Tous droits réservés
---------------------- Page: 17 ----------------------
ISO 7682:2003(F)
Tableau 8 — Diamètres et longueurs des emboîtures à bague d'étanchéité et des bouts mâles,
type L
(série métrique)
Dimensions en millimètres
Diamètre Diamètre intérieur Longueur
Dimension
extérieur moyen Emboîture du
nominale
nominal de l'emboîture bout mâle
d d L
DN/OD A B C N
n sm 1
min. min. min. max. min. min.
32 32 32,4 5 18 35
40 40 40,4 5 18 36
50 50 50,4 5 18 38
63 63 63,4 5 18 40
75 75 75,4 5 20 43
80 80 80,4 65 5 22 45 44
90 90 90,4 5 23 46
100 100 100,5 6 25 50
110 110 110,5 6 26 54
125 125 125,5 7 28 60
160 160 160,6 9 32 74
6.4.2.2 Épaisseurs de paroi des emboîtures à bague d'étanchéité
L'épaisseur de paroi de l'emboîture, e , et l'épaisseur de paroi de la zone de la gorge, e , doivent être
2 3
conformes au Tableau 9 ou au Tableau 10, selon le cas.
© ISO 2003 — Tous droits réservés 13
---------------------- Page: 18 ----------------------
ISO 7682:2003(F)
Tableau 9 — Épaisseurs de paroi des emboîtures
(série métrique)
Dimensions en millimètres
Dimension nominale Diamètre extérieur nominal Épaisseur de paroi
d e e
DN/OD
n 2 3
min. min.
32 32 1,7 1
40 40 1,7 1
50 50 1,7 1
63 63 1,7 1
75 75 1,7 1
80 80 1,7 1
90 90 1,7 1
100 100 1,8 1,1
110 110 2 1,3
125 125 2,3 1,4
160 160 2,9 1,8
Tableau 10 — Épaisseurs de paroi des emboîtures
(série basée sur des dimensions en inches)
Dimensions en millimètres
Dimension nominale Diamètre extérieur nominal Épaisseur de paroi
DN/OD d e e
n 2 3
min. min.
36 36 1,7 1
43 43 1,8 1,1
55 55 1,8 1,1
6.4.3 Dimensions des emboîtures à coller et des bouts mâles
6.4.3.1
...
Questions, Comments and Discussion
Ask us and Technical Secretary will try to provide an answer. You can facilitate discussion about the standard in here.
