ISO 3327:2009

Hardmetals — Determination of transverse rupture strength

ISO 3327:2009 specifies a method for the determination of the transverse rupture strength of hardmetals. This method is applicable to hardmetals of negligible ductility. If it is used for hardmetals showing significant plastic deformation before breaking, incorrect results may be obtained. In such cases, the method may be used for comparison purposes only.

Métaux-durs — Détermination de la résistance à la flexion

L'ISO 3327:2009 spécifie une méthode de détermination de la résistance à la flexion des métaux-durs. Cette méthode est applicable aux métaux-durs dont la ductilité est négligeable. Si on l'applique à des métaux-durs présentant une déformation plastique appréciable avant rupture, elle peut conduire à des résultats erronés. Dans ce cas, la méthode peut être utilisée comme moyen de comparaison.

General Information

• Status: Published
• Publication Date: 27-Apr-2009
• ICS: 77.040.10 - Mechanical testing of metals
• ICS: 77.160 - Powder metallurgy
• Technical Committee: ISO/TC 119/SC 4 - Sampling and testing methods for hardmetals
• Drafting Committee: ISO/TC 119/SC 4 - Sampling and testing methods for hardmetals
• Current Stage: 9093 - International Standard confirmed
• Completion Date: 03-Jul-2019

Relations

• Consolidates: ISO/TR 10623:1991 - Technical product documentation — Requirements for computer-aided design and draughting — Vocabulary
• Effective Date: 06-Jun-2022
• Revises: ISO 3327:1982 - Hardmetals — Determination of transverse rupture strength
• Effective Date: 15-Apr-2008

Standards Content (Sample)

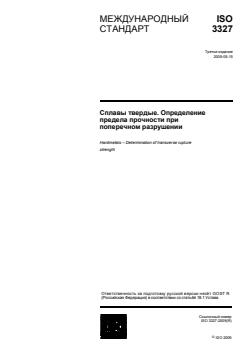

МЕЖДУНАРОДНЫЙ ISO
СТАНДАРТ 3327
Третье издание
2009-05-15



Сплавы твердые. Определение
предела прочности при
поперечном разрушении
Hardmetals – Determination of transverse rupture
strength



Ответственность за подготовку русской версии несѐт GOST R
(Российская Федерация) в соответствии со статьѐй 18.1 Устава

Ссылочный номер
ISO 3327:2009(R)
©
ISO 2009

---------------------- Page: 1 ----------------------

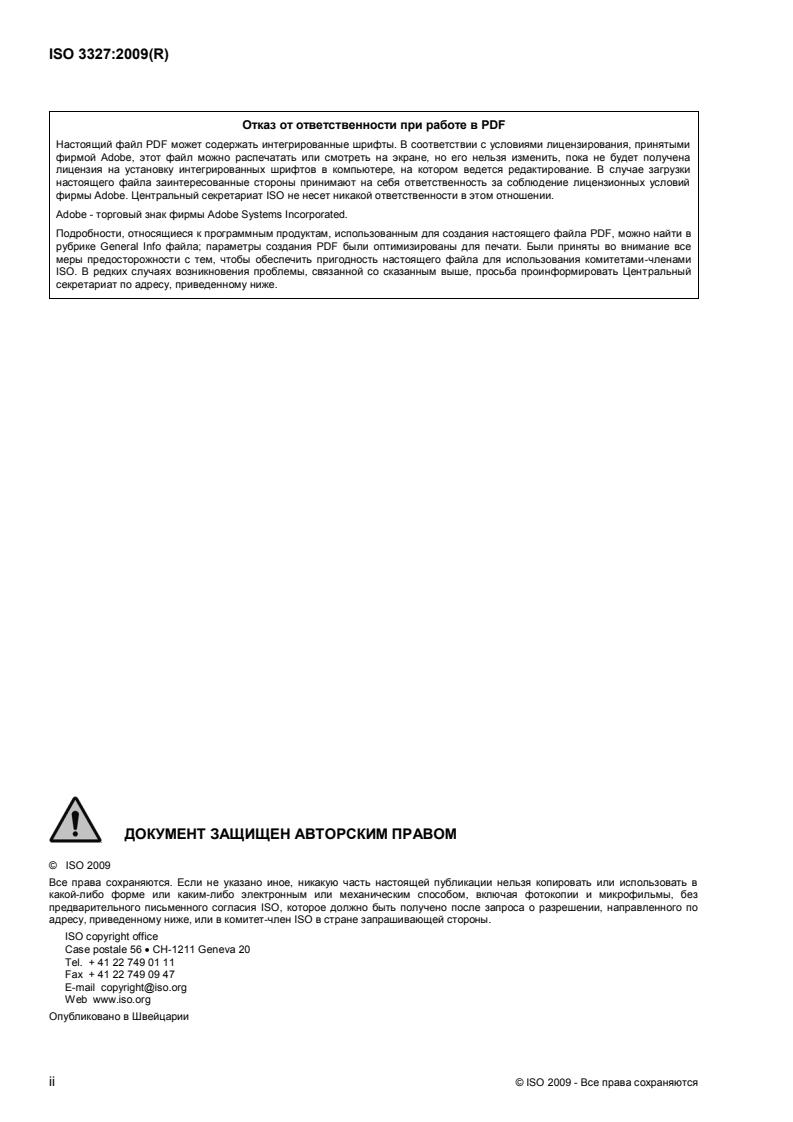

ISO 3327:2009(R)
Отказ от ответственности при работе в PDF
Настоящий файл PDF может содержать интегрированные шрифты. В соответствии с условиями лицензирования, принятыми
фирмой Adobe, этот файл можно распечатать или смотреть на экране, но его нельзя изменить, пока не будет получена
лицензия на установку интегрированных шрифтов в компьютере, на котором ведется редактирование. В случае загрузки
настоящего файла заинтересованные стороны принимают на себя ответственность за соблюдение лицензионных условий
фирмы Adobe. Центральный секретариат ISO не несет никакой ответственности в этом отношении.
Adobe - торговый знак фирмы Adobe Systems Incorporated.
Подробности, относящиеся к программным продуктам, использованным для создания настоящего файла PDF, можно найти в
рубрике General Info файла; параметры создания PDF были оптимизированы для печати. Были приняты во внимание все
меры предосторожности с тем, чтобы обеспечить пригодность настоящего файла для использования комитетами-членами
ISO. В редких случаях возникновения проблемы, связанной со сказанным выше, просьба проинформировать Центральный
секретариат по адресу, приведенному ниже.


ДОКУМЕНТ ЗАЩИЩЕН АВТОРСКИМ ПРАВОМ


©  ISO 2009
Все права сохраняются. Если не указано иное, никакую часть настоящей публикации нельзя копировать или использовать в
какой-либо форме или каким-либо электронным или механическим способом, включая фотокопии и микрофильмы, без
предварительного письменного согласия ISO, которое должно быть получено после запроса о разрешении, направленного по
адресу, приведенному ниже, или в комитет-член ISO в стране запрашивающей стороны.
ISO copyright office
Case postale 56  CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Опубликовано в Швейцарии

ii © ISO 2009 - Все права сохраняются

---------------------- Page: 2 ----------------------
ISO 3327:2009(R)
Предисловие
Международная организация по стандартизации (ISO) является всемирной федерацией национальных
организаций по стандартизации (комитетов-членов ISO). Разработка международных стандартов
обычно осуществляется техническими комитетами ISO. Каждый комитет-член, заинтересованный в
деятельности, для которой был создан технический комитет, имеет право быть представленным в этом
комитете. Международные правительственные и неправительственные организации, имеющие связи с
ISO, также принимают участие в работах. ISO работает в тесном сотрудничестве с Международной
электротехнической комиссией (IEC) по всем вопросам стандартизации в области электротехники.
Международные стандарты разрабатываются в соответствии с правилами, установленными в
Директивах ISO/IEC, Часть 2.
Основная задача технических комитетов состоит в подготовке международных стандартов. Проекты
международных стандартов, одобренные техническими комитетами, рассылаются комитетам-членам
на голосование. Их опубликование в качестве международных стандартов требует одобрения, по
меньшей мере, 75 % комитетов-членов, принимающих участие в голосовании.
Следует иметь в виду, что некоторые элементы этого документа могут быть объектом патентных прав.
Организация ISO не должна нести ответственность за идентификацию какого-либо одного или всех
патентных прав.
ISO 3327 подготовлен Техническим комитетом ISO/TC 119, Порошковая металлургия, Подкомитетом
SC 4, Методы отбора проб и испытаний для твердых сплавов.
Данное третье издание отменяет и заменяет второе издание (ISO 3327:1982), которое было технически
пересмотрено

© ISO 2009 - Все права сохраняются iii

---------------------- Page: 3 ----------------------
МЕЖДУНАРОДНЫЙ СТАНДАРТ ISO 3327:2009(R)

Сплавы твердые. Определение предела прочности при
поперечном разрушении
1 Область применения
Настоящий международный стандарт устанавливает метод определения прочности при поперечном
разрушении твердых сплавов.
Этот метод применяется к твердым сплавам с не применяемой в расчет вязкостью. Если он
применяется для твердых сплавов, показывающих значительную пластическую деформацию перед
разрушением, то могут быть получены неправильные результаты. В таких случаях метод может
использоваться только для сравнения.
2 Символы и обозначения
Для данного документа применяются символы, обозначения и единицы, указанные в Таблице 1.
Таблица 1 — Символы и обозначения
Символ Обозначение Единица
F Сила, требуемая для разрушения испытательного образца Н
l Расстояние между опорами мм
b Ширина испытательного образца по перпендикуляру к его высоте мм
h Высота испытательного образца параллельно направлению приложения Мм
силы на испытательный образец
k Коэффициент коррекции для компенсации фаски —
R Шероховатость поверхности Мкм
a
2
R Предел прочности при поперечном разрушении Н/мм
bm
d Диаметр испытательного образца (если используют цилиндрический образец) мм

3 Принцип
Испытательный образец, свободно лежащий на двух опорах, разрушают путем приложения силы
посередине пролета при условиях кратковременного статического приложения силы.
4 Аппаратура
4.1 Устройство для приложения силы, имеющее возможность прикладывать равномерно
нарастающую силу с точностью 1 % или лучше.
© ISO 2009 - Все права сохраняются 1

---------------------- Page: 4 ----------------------
ISO 3327:2009(R)
4.2 Три цилиндра (ролика), два из них представляют собой свободно лежащие цилиндрические
опоры с определенным расстоянием между ними, а третий – свободно лежащий силовой цилиндр. Эти
три ролика должны иметь одинаковый диаметр между 3,2 мм и 6 мм.
Альтернативно, сила может прикладываться к шарику, имеющему диаметр 10 мм. Нагружение
испытательного образца может производиться только через три ролика, если используется
цилиндрический образец. Поэтому шарик применяется только для образцов, имеющих плоские
поверхности.
Опорные ролики и силовой цилиндр или шарик должны изготавливаться из твердосплавного карбида
вольфрама, который явно не деформируется от прикладываемой силы. Шероховатость поверхности
R роликов и шарика должна быть не более 0,63 мкм.
a
Опорные ролики должны устанавливаться параллельно с пролетом между ними 30 мм  0,5 мм для
испытательных образцов Типа А, и 14,5 мм  0,5 мм для образцов Типа B или Типа C. Измерение
пр
...

INTERNATIONAL ISO
STANDARD 3327
Third edition
2009-05-15


Hardmetals — Determination
of transverse rupture strength
Métaux-durs — Détermination de la résistance à la flexion





Reference number
ISO 3327:2009(E)
©
ISO 2009

---------------------- Page: 1 ----------------------
ISO 3327:2009(E)
PDF disclaimer
This PDF file may contain embedded typefaces. In accordance with Adobe's licensing policy, this file may be printed or viewed but
shall not be edited unless the typefaces which are embedded are licensed to and installed on the computer performing the editing. In
downloading this file, parties accept therein the responsibility of not infringing Adobe's licensing policy. The ISO Central Secretariat
accepts no liability in this area.
Adobe is a trademark of Adobe Systems Incorporated.
Details of the software products used to create this PDF file can be found in the General Info relative to the file; the PDF-creation
parameters were optimized for printing. Every care has been taken to ensure that the file is suitable for use by ISO member bodies. In
the unlikely event that a problem relating to it is found, please inform the Central Secretariat at the address given below.


COPYRIGHT PROTECTED DOCUMENT


©  ISO 2009
All rights reserved. Unless otherwise specified, no part of this publication may be reproduced or utilized in any form or by any means,
electronic or mechanical, including photocopying and microfilm, without permission in writing from either ISO at the address below or
ISO's member body in the country of the requester.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Published in Switzerland

ii © ISO 2009 – All rights reserved

---------------------- Page: 2 ----------------------
ISO 3327:2009(E)
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards bodies
(ISO member bodies). The work of preparing International Standards is normally carried out through ISO
technical committees. Each member body interested in a subject for which a technical committee has been
established has the right to be represented on that committee. International organizations, governmental and
non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely with the
International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
International Standards are drafted in accordance with the rules given in the ISO/IEC Directives, Part 2.
The main task of technical committees is to prepare International Standards. Draft International Standards
adopted by the technical committees are circulated to the member bodies for voting. Publication as an
International Standard requires approval by at least 75 % of the member bodies casting a vote.
Attention is drawn to the possibility that some of the elements of this document may be the subject of patent
rights. ISO shall not be held responsible for identifying any or all such patent rights.
ISO 3327 was prepared by Technical Committee ISO/TC 119, Powder metallurgy, Subcommittee SC 4,
Sampling and testing methods for hardmetals.
This third edition cancels and replaces the second edition (ISO 3327:1982), which has been technically
revised.

© ISO 2009 – All rights reserved iii

---------------------- Page: 3 ----------------------
INTERNATIONAL STANDARD ISO 3327:2009(E)

Hardmetals — Determination of transverse rupture strength
1 Scope
This International Standard specifies a method for the determination of the transverse rupture strength of
hardmetals.
This method is applicable to hardmetals of negligible ductility. If it is used for hardmetals showing significant
plastic deformation before breaking, incorrect results may be obtained. In such cases, the method may be
used for comparison purposes only.
2 Symbols and designations
For the purposes of this document, the symbols, designations and units given in Table 1 apply.
Table 1 — Symbols and designations
Symbol Designation Unit
F Force required to fracture the test piece N
l Distance between supports mm
b Width of test piece perpendicular to its height mm
h Height of test piece parallel to the direction of application of the test force mm
k Correction factor to compensate for the chamfer —
R Surface roughness µm
a
2
R Transverse rupture strength N/mm
bm
d Diameter of test piece (if a cylindrical test piece is used) mm

3 Principle
Breaking a test piece lying freely on two supports by application of a force at the midpoint of the span, under
conditions of short-term static application of the force.
4 Apparatus
4.1 Device for applying a force, capable of applying a uniformly increasing force with an accuracy of 1 %
or better.
4.2 Three cylinders (rollers), of which two are freely lying support cylinders with a fixed distance between
them and one is a freely lying force cylinder. The three cylinders shall be of equal diameter between 3,2 mm
and 6 mm.
© ISO 2009 – All rights reserved 1

---------------------- Page: 4 ----------------------
ISO 3327:2009(E)
Alternatively, the force may be applied by a ball having a diameter of 10 mm. Loading of the test piece can
only be made via three cylinders if a cylindrical test piece is used. Consequently, a ball is only applicable for
test pieces having plane surfaces.
The support cylinders and the force cylinder or ball shall be made of tungsten carbide hardmetal which will not
be visibly deformed by the applied force. The surface roughness R of the cylinders and the ball shall not be
a
greater than 0,63 µm.
The support cylinders shall be mounted parallel, with a span between them of 30 mm ± 0,5 mm for Type A
test pieces and 14,5 mm ± 0,5 mm for Type B or Type C test pieces. The measurement of the span used for
the calculation shall be made to an accuracy of 0,1 mm for Type B or Type C test pieces and to an accuracy
of 0,2 mm for Type A test pieces.
The mounting
...

NORME ISO
INTERNATIONALE 3327
Troisième édition
2009-05-15


Métaux-durs — Détermination
de la résistance à la flexion
Hardmetals — Determination of transverse rupture strength





Numéro de référence
ISO 3327:2009(F)
©
ISO 2009

---------------------- Page: 1 ----------------------
ISO 3327:2009(F)
PDF – Exonération de responsabilité
Le présent fichier PDF peut contenir des polices de caractères intégrées. Conformément aux conditions de licence d'Adobe, ce fichier
peut être imprimé ou visualisé, mais ne doit pas être modifié à moins que l'ordinateur employé à cet effet ne bénéficie d'une licence
autorisant l'utilisation de ces polices et que celles-ci y soient installées. Lors du téléchargement de ce fichier, les parties concernées
acceptent de fait la responsabilité de ne pas enfreindre les conditions de licence d'Adobe. Le Secrétariat central de l'ISO décline toute
responsabilité en la matière.
Adobe est une marque déposée d'Adobe Systems Incorporated.
Les détails relatifs aux produits logiciels utilisés pour la création du présent fichier PDF sont disponibles dans la rubrique General Info
du fichier; les paramètres de création PDF ont été optimisés pour l'impression. Toutes les mesures ont été prises pour garantir
l'exploitation de ce fichier par les comités membres de l'ISO. Dans le cas peu probable où surviendrait un problème d'utilisation,
veuillez en informer le Secrétariat central à l'adresse donnée ci-dessous.


DOCUMENT PROTÉGÉ PAR COPYRIGHT


©  ISO 2009
Droits de reproduction réservés. Sauf prescription différente, aucune partie de cette publication ne peut être reproduite ni utilisée sous
quelque forme que ce soit et par aucun procédé, électronique ou mécanique, y compris la photocopie et les microfilms, sans l'accord écrit
de l'ISO à l'adresse ci-après ou du comité membre de l'ISO dans le pays du demandeur.
ISO copyright office
Case postale 56 • CH-1211 Geneva 20
Tel. + 41 22 749 01 11
Fax + 41 22 749 09 47
E-mail [e-mail]
Web www.iso.org
Publié en Suisse

ii © ISO 2009 – Tous droits réservés

---------------------- Page: 2 ----------------------
ISO 3327:2009(F)
Avant-propos
L'ISO (Organisation internationale de normalisation) est une fédération mondiale d'organismes nationaux de
normalisation (comités membres de l'ISO). L'élaboration des Normes internationales est en général confiée
aux comités techniques de l'ISO. Chaque comité membre intéressé par une étude a le droit de faire partie du
comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l'ISO participent également aux travaux. L'ISO collabore étroitement avec
la Commission électrotechnique internationale (CEI) en ce qui concerne la normalisation électrotechnique.
Les Normes internationales sont rédigées conformément aux règles données dans les Directives ISO/CEI,
Partie 2.
La tâche principale des comités techniques est d'élaborer les Normes internationales. Les projets de Normes
internationales adoptés par les comités techniques sont soumis aux comités membres pour vote. Leur
publication comme Normes internationales requiert l'approbation de 75 % au moins des comités membres
votants.
L'attention est appelée sur le fait que certains des éléments du présent document peuvent faire l'objet de
droits de propriété intellectuelle ou de droits analogues. L'ISO ne saurait être tenue pour responsable de ne
pas avoir identifié de tels droits de propriété et averti de leur existence.
L'ISO 3327 a été élaborée par le comité technique ISO/TC 119, Métallurgie des poudres, sous-comité SC 4,
Échantillonnage et méthodes d'essais des métaux durs.
Cette troisième édition annule et remplace la deuxième édition (ISO 3327:1982), qui a fait l'objet d'une
révision technique.

© ISO 2009 – Tous droits réservés iii

---------------------- Page: 3 ----------------------
NORME INTERNATIONALE ISO 3327:2009(F)

Métaux-durs — Détermination de la résistance à la flexion
1 Domaine d'application
La présente Norme internationale spécifie une méthode de détermination de la résistance à la flexion des
métaux-durs.
Cette méthode est applicable aux métaux-durs dont la ductilité est négligeable. Si on l'applique à des métaux-
durs présentant une déformation plastique appréciable avant rupture, elle peut conduire à des résultats erronés.
Dans ce cas, la méthode peut être utilisée comme moyen de comparaison.
2 Symboles et désignations
Pour les besoins du présent document, les symboles, désignations et unités donnés dans le Tableau 1
s'appliquent.
Tableau 1 — Symboles et désignations
Symbole Désignation Unité
F force nécessaire pour rompre l'éprouvette N
l distance entre les appuis mm
b largeur de l'éprouvette, perpendiculaire à sa hauteur mm
h hauteur de l'éprouvette, parallèle à la direction selon laquelle la force est appliquée mm
au cours de l'essai
k facteur de correction pour compenser le chanfrein —
R rugosité superficielle µm
a
2
R résistance à la flexion N/mm
bm
d diamètre de l'éprouvette (si une éprouvette cylindrique est utilisée) mm
3 Principe
Une force est appliquée au milieu de la portée d'une éprouvette, reposant librement sur deux appuis, jusqu'à
rupture de l'éprouvette, dans des conditions d'application statique et de courte durée.
© ISO 2009 – Tous droits réservés 1

---------------------- Page: 4 ----------------------
ISO 3327:2009(F)
4 Appareillage
4.1 Système d'application de la force, permettant d'appliquer une force croissant uniformément et avec
une précision de 1 % ou mieux.
4.2 Trois cylindres (rouleaux), dont deux reposent librement à distance fixe et un, reposant librement,
est destiné à l'application de la force. Les trois cylindres doivent avoir le même diamètre compris entre
3,2 mm et 6 mm.
La force peut également être appliquée avec une bille d'un diamètre de 10 mm. L'application de la charge à
l'éprouvette ne peut être réalisée que par trois cylindres lorsqu'une éprouvette cylindrique est utilisée. Par
conséquent, la bille ne s'applique qu'à des éprouvettes présentant des surfaces planes.
Les cylindres supports, et le cylindre (ou la bille) destiné(e) à l'application de la force, doivent être réalisés en
métal-dur au carbure de tungstène, qui ne présente pas de déformation à l'œil nu lorsqu'on applique la force.
La rugosité superficielle R des cylindres et de la bille, ne doit pas être supérieure à 0,63 µm.
a
Les cylindres supports doivent être montés parallèlement; leur écartement doit être de 30 mm ± 0,5 mm
pour les éprouvettes de type A et de 14,5 mm ± 0,5 mm pour les éprouvettes de type B ou C. La mesure de cet
écartement reportée dans le calcul doit
...
