ISO 23122:2025

Textile floor coverings - Production of changes in appearance by means of a hexapod tumbler tester

This document specifies requirements for a procedure that uses the mechanical action of a hexapod tumbler tester to produce changes in appearance (surface, structure and colour) to all types of textile floor coverings. It does not include pilling or colour changes due to other actions.

Revêtements de sol textiles — Production de changements d'aspect au moyen d’un tambour d’essai pour hexapode

Le présent document spécifie les exigences relatives à un mode opératoire qui utilise l’action mécanique d’un tambour d’essai pour hexapode pour produire des changements d’aspect (structure de surface et couleur) sur tous types de revêtements de sol textiles. Il ne traite pas du boulochage ni des changements de couleur dus à d’autres actions.

General Information

• Status: Published
• Publication Date: 03-Jul-2025
• ICS: 97.150 - Floor coverings
• Technical Committee: ISO/TC 219 - Floor coverings
• Drafting Committee: ISO/TC 219 - Floor coverings
• Current Stage: 6060 - International Standard published
• Start Date: 04-Jul-2025
• Due Date: 28-Jun-2025
• Completion Date: 04-Jul-2025

Relations

• Revises: ISO 10361:2015 - Textile floor coverings - Production of changes in appearance by means of Vettermann drum and hexapod tumbler tester
• Effective Date: 01-Jul-2023

Overview

ISO 23122:2025 specifies a standardized laboratory procedure for producing and assessing changes in appearance (surface, structure and colour) of all types of textile floor coverings using a hexapod tumbler tester. It defines the apparatus, specimen preparation, environmental conditioning and test procedure to generate reproducible wear/fatigue effects for evaluation. The standard excludes pilling and colour changes caused by actions other than the hexapod tumbling.

Key topics and technical requirements

• Apparatus
  • Hexapod tumbler drum: internal diameter (305 ± 1) mm, internal depth (210 ± 1) mm; rotation speed (35 ± 2) r/min with reversal every 15 min.
  • Hexapod: 50 mm mild-steel cube with six polyurethane studs; total mass with studs (3.8 ± 0.1) kg.
  • Stud dimensions and properties: diameter (40 ± 1) mm, height (15 ± 1) mm, edge radius (15 ± 1) mm, steel backing thickness (3 ± 0.25) mm, polyurethane shore A hardness approx. 92.5 ± 7.5 (ISO 48‑4).
  • Polyethylene backing sheet (nom. 950 × 215 mm, 2 mm thick), double-sided tape, rectangular cleaning frame and vacuum cleaner (upright with rotating brush/beater bar).
• Environment
  • Conditioning and testing atmosphere: (20 ± 2) °C and relative humidity (65 ± 4) % (per ISO 139).
• Specimen selection & preparation
  • Specimen size: 470 mm (direction of manufacture) × 200 mm wide; mount on backing sheet with 5–10 mm gaps to line the drum circumference.
  • Use-surface uppermost, pile lay alignment, vacuum cleaning before and during the test.
• Procedure
  • Verify hexapod movement, preset revolution counter (example: 2 000 revolutions ≈ 1 h), reverse direction every 15 min, vacuum clean every 2 000 revolutions until loose fibres are removed, and condition specimens 24 h before final assessment.
• Reporting
  • Include sample ID, material characteristics (ISO 2424), standard used, underlay details (if any), vacuum cleaner type, results per assessment method, deviations and test date.

Applications and users

• Practical uses: quality control, product development, comparative durability testing, supplier/contractor specification verification, and claims substantiation for appearance retention.
• Typical users: textile floor‑covering manufacturers, independent testing laboratories, product engineers, flooring specifiers, procurement teams, and certification bodies.
• Note: results apply only to the specific floor covering and underlay combination tested.

Related standards

• ISO 10361 (superseded - Method B moved to ISO 23122)
• ISO 23106 (covers former Method A)
• ISO 139 (conditioning), ISO 1957 (specimen selection), ISO 2424 (vocabulary), ISO 48‑4 (Shore hardness), ISO 9405 (assessment of changes in appearance)

Keywords: ISO 23122:2025, hexapod tumbler tester, textile floor coverings, appearance testing, specimen preparation, durability testing, appearance retention.

Standards Content (Sample)

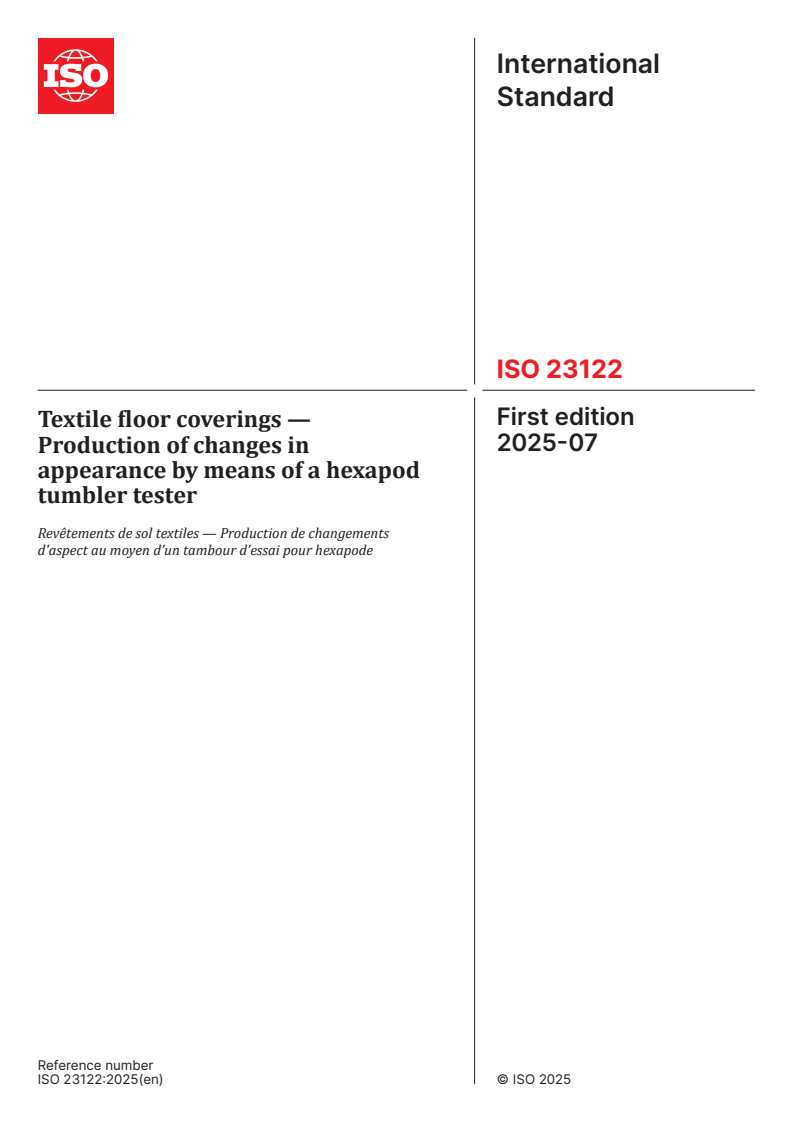

International
Standard
ISO 23122
First edition
Textile floor coverings —
2025-07
Production of changes in
appearance by means of a hexapod
tumbler tester
Revêtements de sol textiles — Production de changements
d'aspect au moyen d’un tambour d’essai pour hexapode
Reference number
© ISO 2025
All rights reserved. Unless otherwise specified, or required in the context of its implementation, no part of this publication may
be reproduced or utilized otherwise in any form or by any means, electronic or mechanical, including photocopying, or posting on
the internet or an intranet, without prior written permission. Permission can be requested from either ISO at the address below
or ISO’s member body in the country of the requester.
ISO copyright office
CP 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Geneva
Phone: [phone]
Email: [e-mail]
Website: www.iso.org
Published in Switzerland
ii

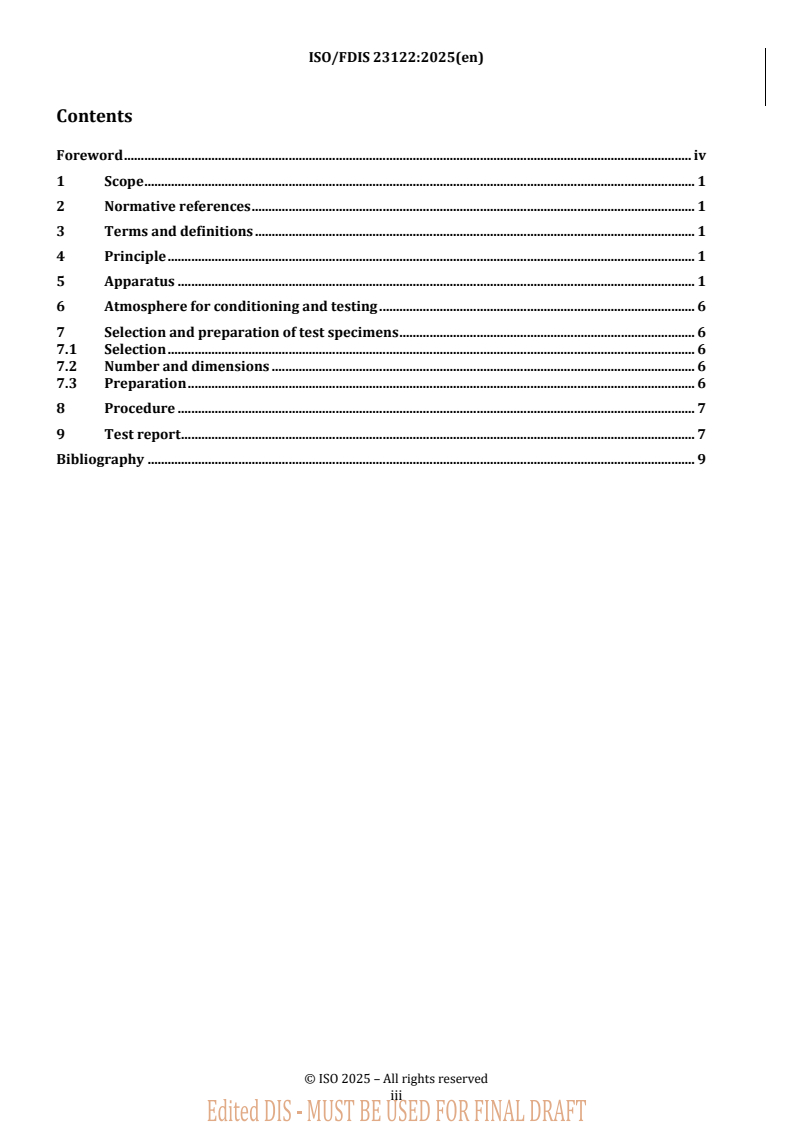

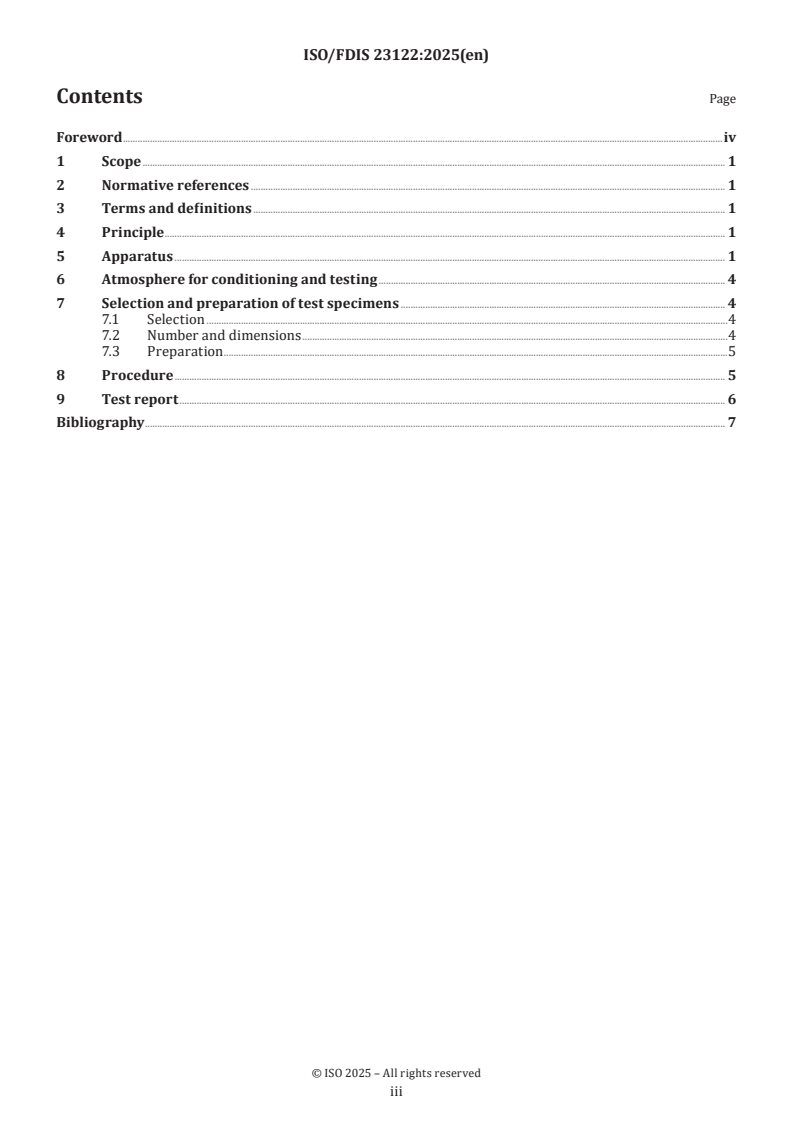

Contents Page
Foreword .iv
1 Scope . 1
2 Normative references . 1
3 Terms and definitions . 1
4 Principle . 1
5 Apparatus . 1
6 Atmosphere for conditioning and testing . 4
7 Selection and preparation of test specimens . 4
7.1 Selection .4
7.2 Number and dimensions .4
7.3 Preparation .5
8 Procedure . 5
9 Test report . 6
Bibliography . 7

iii
Foreword
ISO (the International Organization for Standardization) is a worldwide federation of national standards
bodies (ISO member bodies). The work of preparing International Standards is normally carried out through
ISO technical committees. Each member body interested in a subject for which a technical committee
has been established has the right to be represented on that committee. International organizations,
governmental and non-governmental, in liaison with ISO, also take part in the work. ISO collaborates closely
with the International Electrotechnical Commission (IEC) on all matters of electrotechnical standardization.
The procedures used to develop this document and those intended for its further maintenance are described
in the ISO/IEC Directives, Part 1. In particular, the different approval criteria needed for the different types
of ISO document should be noted. This document was drafted in accordance with the editorial rules of the
ISO/IEC Directives, Part 2 (see www.iso.org/directives).
ISO draws attention to the possibility that the implementation of this document may involve the use of (a)
patent(s). ISO takes no position concerning the evidence, validity or applicability of any claimed patent
rights in respect thereof. As of the date of publication of this document, ISO had not received notice of (a)
patent(s) which may be required to implement this document. However, implementers are cautioned that
this may not represent the latest information, which may be obtained from the patent database available at
www.iso.org/patents. ISO shall not be held responsible for identifying any or all such patent rights.
Any trade name used in this document is information given for the convenience of users and does not
constitute an endorsement.
For an explanation of the voluntary nature of standards, the meaning of ISO specific terms and expressions
related to conformity assessment, as well as information about ISO's adherence to the World Trade
Organization (WTO) principles in the Technical Barriers to Trade (TBT), see www.iso.org/iso/foreword.html.
This document was prepared by Technical Committee 219, Floor coverings.
This first edition of ISO 23122 cancels and replaces ISO 10361:2015, which has been technically revised.
The main changes are as follows:
— this document covers Method B of ISO 10361:2015 only;
— Method A has been removed from this document (it is now covered by ISO 23106).
Any feedback or questions on this document should be directed to the user’s national standards body. A
complete listing of these bodies can be found at www.iso.org/members.html.

iv
International Standard ISO 23122:2025(en)
Textile floor coverings — Production of changes in
appearance by means of a hexapod tumbler tester
1 Scope
This document specifies requirements for a procedure that uses the mechanical action of a hexapod tumbler
tester to produce changes in appearance (surface, structure and colour) to all types of textile floor coverings.
It does not include pilling or colour changes due to other actions.
2 Normative references
The following documents are referred to in the text in such a way that some or all of their content constitutes
requirements of this document. For dated references, only the edition cited applies. For undated references,
the latest edition of the referenced document (including any amendments) applies.
ISO 48-4, Rubber, vulcanized or thermoplastic — Determination of hardness — Part 4: Indentation hardness by
durometer method (Shore hardness)
ISO 139, Textiles — Standard atmospheres for conditioning and testing
ISO 1957, Machine-made textile floor coverings — Selection and cutting of specimens for physical tests
ISO 2424, Textile floor coverings — Vocabulary
3 Terms and definitions
For the purposes of this document, the terms and definitions given in ISO 2424 apply.
ISO and IEC maintain terminology databases for use in standardization at the following addresses:
— ISO Online browsing platform: available at https:// www .iso .org/ obp
— IEC Electropedia: available at https:// www .electropedia .org/
4 Principle
A hexapod with studs rolls randomly inside a rotating drum which is lined with the textile floor covering
specimens.
After fatiguing, the change in appearance of the specimens is assessed in accordance with the applicable
assessment standard.
5 Apparatus
5.1 Hexapod tumbler tester, with a plastic drum of the following dimensions:
— internal diameter: (305 ± 1) mm;
— wall thickness: approximately 8 mm;
— internal depth: (210 ± 1) mm.

The drum shall rotate at a speed of (35 ± 2) r/min and shall have facilities for reversing the directio
...

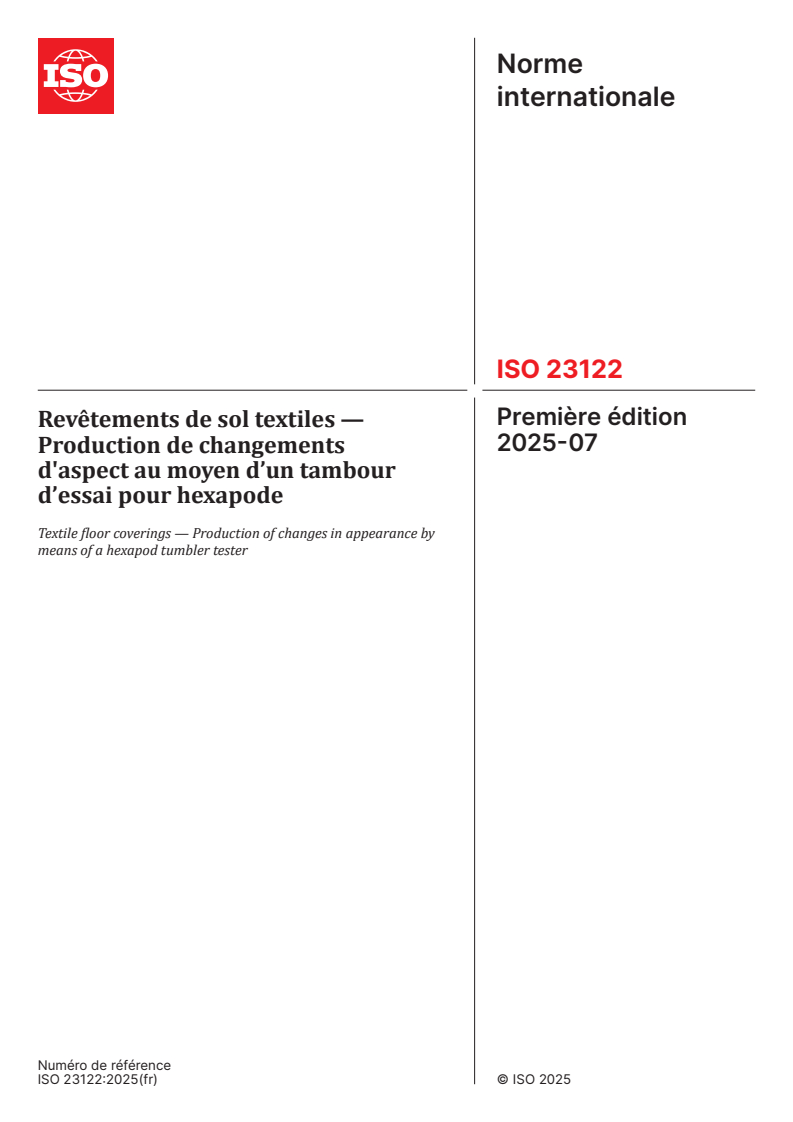

Norme
internationale
ISO 23122
Première édition
Revêtements de sol textiles —
2025-07
Production de changements
d'aspect au moyen d’un tambour
d’essai pour hexapode
Textile floor coverings — Production of changes in appearance by
means of a hexapod tumbler tester
Numéro de référence
DOCUMENT PROTÉGÉ PAR COPYRIGHT
© ISO 2025
Tous droits réservés. Sauf prescription différente ou nécessité dans le contexte de sa mise en œuvre, aucune partie de cette
publication ne peut être reproduite ni utilisée sous quelque forme que ce soit et par aucun procédé, électronique ou mécanique,
y compris la photocopie, ou la diffusion sur l’internet ou sur un intranet, sans autorisation écrite préalable. Une autorisation peut
être demandée à l’ISO à l’adresse ci-après ou au comité membre de l’ISO dans le pays du demandeur.
ISO copyright office
Case postale 401 • Ch. de Blandonnet 8
CH-1214 Vernier, Genève
Tél.: [phone]
E-mail: [e-mail]
Web: www.iso.org
Publié en Suisse
ii

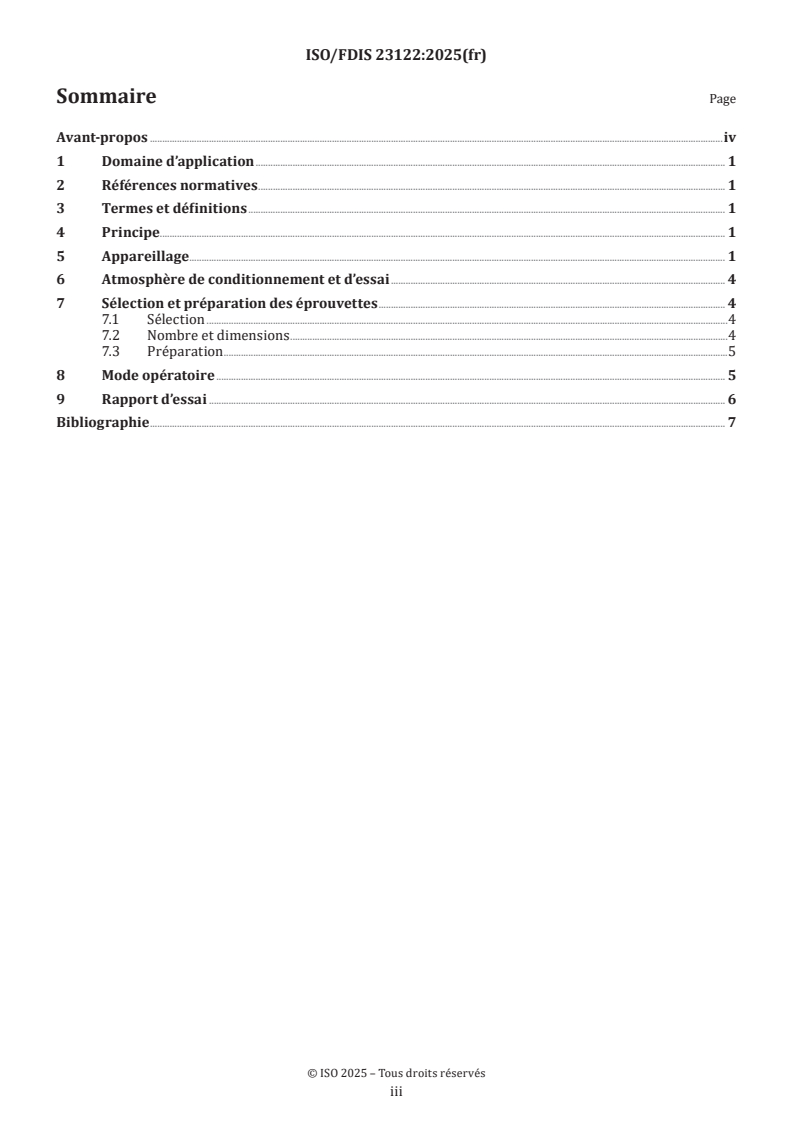

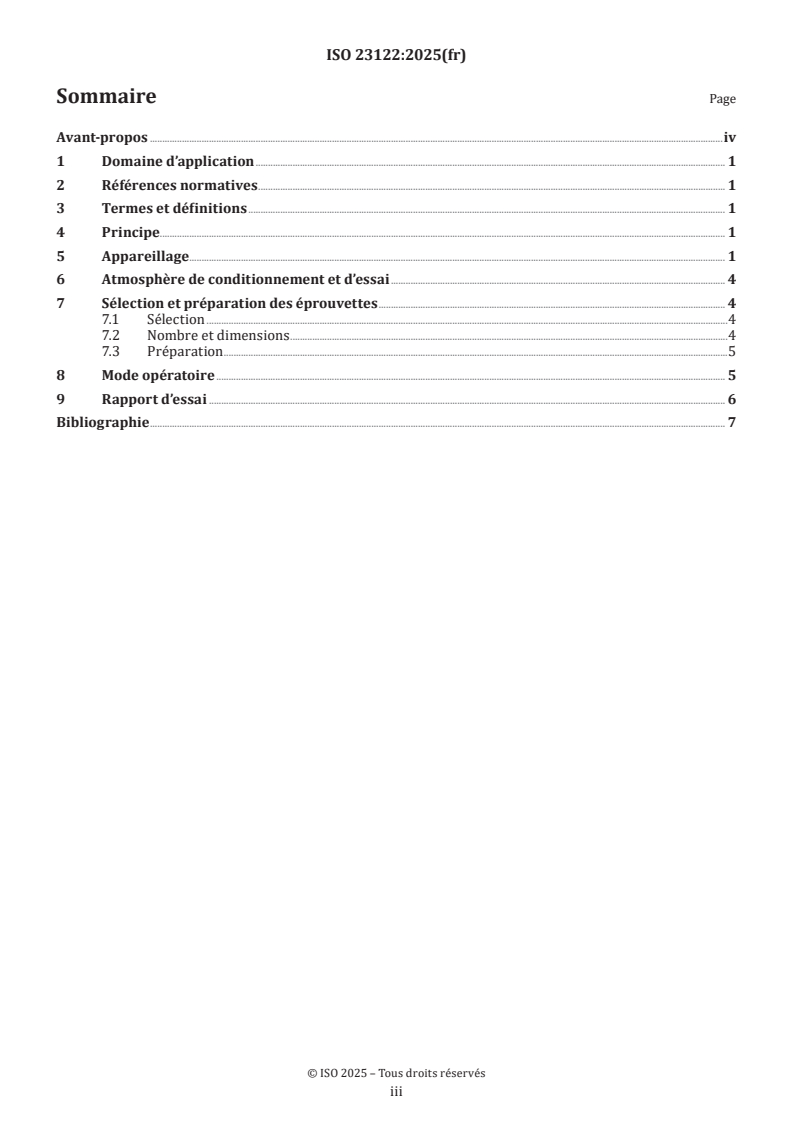

Sommaire Page
Avant-propos .iv
1 Domaine d’application . 1
2 Références normatives . 1
3 Termes et définitions . 1
4 Principe. 1
5 Appareillage . 1
6 Atmosphère de conditionnement et d’essai . 4
7 Sélection et préparation des éprouvettes . 4
7.1 Sélection .4
7.2 Nombre et dimensions .4
7.3 Préparation .5
8 Mode opératoire . 5
9 Rapport d’essai . 6
Bibliographie . 7

iii

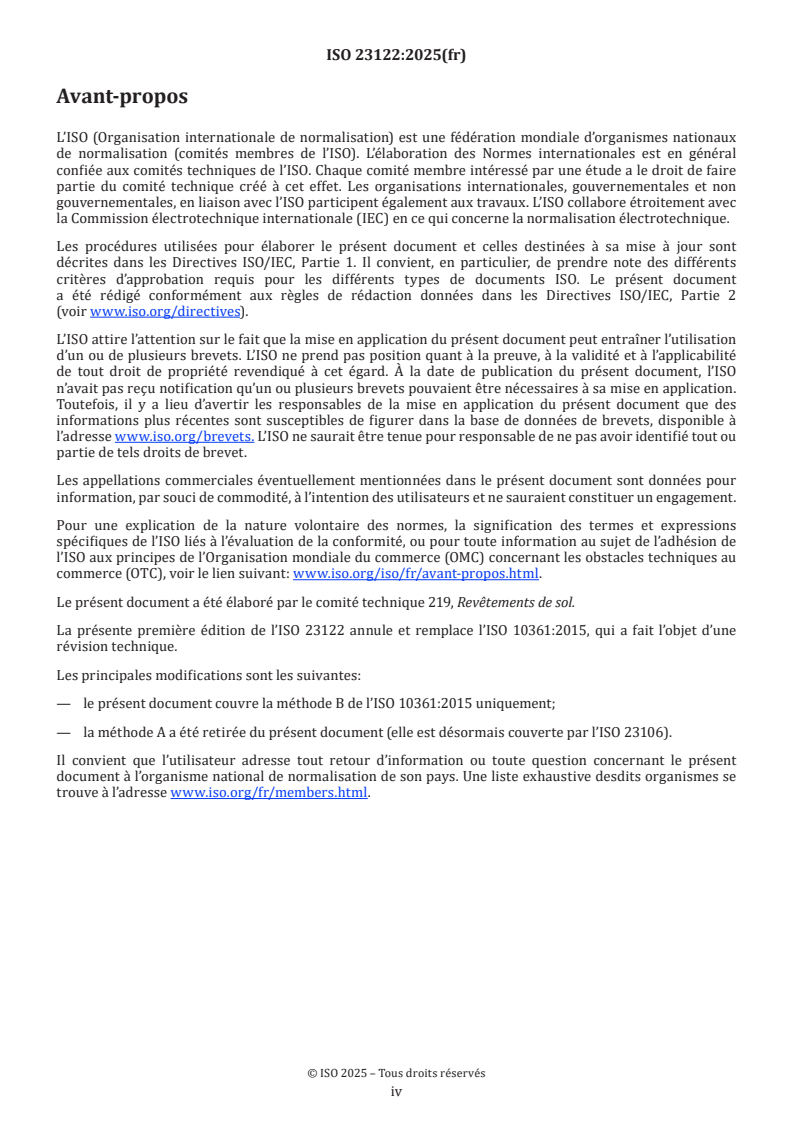

Avant-propos
L’ISO (Organisation internationale de normalisation) est une fédération mondiale d’organismes nationaux
de normalisation (comités membres de l’ISO). L’élaboration des Normes internationales est en général
confiée aux comités techniques de l’ISO. Chaque comité membre intéressé par une étude a le droit de faire
partie du comité technique créé à cet effet. Les organisations internationales, gouvernementales et non
gouvernementales, en liaison avec l’ISO participent également aux travaux. L’ISO collabore étroitement avec
la Commission électrotechnique internationale (IEC) en ce qui concerne la normalisation électrotechnique.
Les procédures utilisées pour élaborer le présent document et celles destinées à sa mise à jour sont
décrites dans les Directives ISO/IEC, Partie 1. Il convient, en particulier, de prendre note des différents
critères d’approbation requis pour les différents types de documents ISO. Le présent document
a été rédigé conformément aux règles de rédaction données dans les Directives ISO/IEC, Partie 2
(voir www.iso.org/directives).
L’ISO attire l’attention sur le fait que la mise en application du présent document peut entraîner l’utilisation
d’un ou de plusieurs brevets. L’ISO ne prend pas position quant à la preuve, à la validité et à l’applicabilité
de tout droit de propriété revendiqué à cet égard. À la date de publication du présent document, l’ISO
n’avait pas reçu notification qu’un ou plusieurs brevets pouvaient être nécessaires à sa mise en application.
Toutefois, il y a lieu d’avertir les responsables de la mise en application du présent document que des
informations plus récentes sont susceptibles de figurer dans la base de données de brevets, disponible à
l’adresse www.iso.org/brevets. L’ISO ne saurait être tenue pour responsable de ne pas avoir identifié tout ou
partie de tels droits de brevet.
Les appellations commerciales éventuellement mentionnées dans le présent document sont données pour
information, par souci de commodité, à l’intention des utilisateurs et ne sauraient constituer un engagement.
Pour une explication de la nature volontaire des normes, la signification des termes et expressions
spécifiques de l’ISO liés à l’évaluation de la conformité, ou pour toute information au sujet de l’adhésion de
l’ISO aux principes de l’Organisation mondiale du commerce (OMC) concernant les obstacles techniques au
commerce (OTC), voir le lien suivant: www.iso.org/iso/fr/avant-propos.html.
Le présent document a été élaboré par le comité technique 219, Revêtements de sol.
La présente première édition de l’ISO 23122 annule et remplace l’ISO 10361:2015, qui a fait l’objet d’une
révision technique.
Les principales modifications sont les suivantes:
— le présent document couvre la méthode B de l’ISO 10361:2015 uniquement;
— la méthode A a été retirée du présent document (elle est désormais couverte par l’ISO 23106).
Il convient que l’utilisateur adresse tout retour d’information ou toute question concernant le présent
document à l’organisme national de normalisation de son pays. Une liste exhaustive desdits organismes se
trouve à l’adresse www.iso.org/fr/members.html.

iv
Norme internationale ISO 23122:2025(fr)
Revêtements de sol textiles — Production de changements
d'aspect au moyen d’un tambour d’essai pour hexapode
1 Domaine d’application
Le présent document spécifie les exigences relatives à un mode opératoire qui utilise l’action mécanique d’un
tambour d’essai pour hexapode pour produire des changements d’aspect (structure de surface et couleur)
sur tous types de revêtements de sol textiles. Il ne traite pas du boulochage ni des changements de couleur
dus à d’autres actions.
2 Références normatives
Les documents suivants sont cités dans le texte de sorte qu’ils constituent, pour tout ou partie de leur
contenu, des exigences du présent document. Pour les références datées, seule l’édition citée s’applique. Pour
les références non datées, la dernière édition du document de référence s’applique (y compris les éventuels
amendements).
ISO 48-4, Caoutchouc vulcanisé ou thermoplastique — Détermination de la dureté — Partie 4: Dureté par
pénétration par la méthode au duromètre (dureté Shore)
ISO 139, Textiles — Atmosphères normales de conditionnement et d'essai
ISO 1957, Revêtements de sol textiles fabriqués à la machine — Sélection et prélèvement des éprouvettes en vue
des essais physiques
ISO 2424, Revêtements de sol textiles — Vocabulaire
3 Termes et définitions
Pour les besoins du présent document, les termes et définitions de l’ISO 2424 s’appliquent.
L’ISO et l’IEC tiennent à jour des bases de données terminologiques destinées à être utilisées en normalisation,
consultables aux adresses suivantes:
— ISO Online browsing platform: disponible à l’adresse https:// www .iso .org/ obp
— IEC Electropedia: disponible à l’adresse https:// www .electropedia .org/
4 Principe
Un hexapode à plots roule de façon aléatoire dans un tambour en rotation recouvert d’éprouvettes de
revêtement de sol textile.
Après l’usure, le changement d’aspect des éprouvettes est évalué conformément à la norme d’évaluation
applicable.
5 Appareillage
5.1 Tambour d’essai pour hexapode, en plastique, ayant les dimensions suivantes:
— diamètre intérieur: (305 ± 1) mm;

— épaisseur des parois: environ 8 mm;
— profondeur intérieure: (210 ± 1) mm.
Le tambour doit tourner à une vitesse de (35 ± 2) t/min et doit comporter des aménagements permettant
d’inverser le sens de rotation toutes les 15 min. (14 min 30 s de rotation et 30 s d’arrêt). Le système de
tambour doit comporter un compte-tours et la base et le couvercle du tambour doivent avoir une rainure de
positionnement permettant de maintenir une plaque de fixation de l’éprouvette en polyéthylène (5.2) à plat
contre la paroi interne du tambour. La Figure 1 montre le tambour et le couvercle démontés et
...
